Paints and varnishes — Determination of the percentage volume of non-volatile matter — Part 2: Method using the determination of non-volatile-matter content in accordance with ISO 3251 and determination of dry film density on coated test panels by the Archimedes' principle

This document specifies a method for determining the non-volatile matter by volume (NVV) of coating materials by determining the practical dry-film density. This method determines the volume percentage of non-volatile matter in paints, varnishes and related products by measuring the density of a dry coating for any specified temperature range and period of drying or curing. The non-volatile matter content is determined in accordance with ISO 3251. Using the non-volatile matter by volume results obtained in accordance with this document, it is possible to calculate the practical spreading rate of coating materials. This method specifies an additional shape of plate to those described in ISO 3233‑1 and is suitable for all products which can be applied by dipping. This document is not applicable to coating materials which exceed the Critical Pigment Volume Concentration (CPVC). Annex A gives an overview of the existing methods for the determination of non-volatile matter content and of non-volatile matter volume.

Peintures et vernis — Détermination du pourcentage en volume de matière non volatile — Partie 2: Méthode utilisant la teneur en matière non volatile déterminée conformément à l'ISO 3251 et la masse volumique du feuil sec déterminée par le principe d'Archimède sur des panneaux d'essai revêtus

Le présent document spécifie une méthode permettant de mesurer la teneur en volume de matière non volatile (NVv) de produits de peinture par détermination de la masse volumique pratique du feuil sec. Cette méthode détermine le pourcentage en volume de matière non volatile dans les peintures, vernis et produits assimilés par mesurage de la masse volumique d'un revêtement sec pour toute gamme de température et toute période de séchage ou de polymérisation spécifiées. La teneur en matière non volatile est déterminée conformément à l'ISO 3251. La teneur en volume de matière non volatile déterminée conformément au présent document permet de calculer le rendement pratique d'application de produits de peinture. Cette méthode spécifie une forme de plaque supplémentaire à celles décrites dans l'ISO 3233‑1 et elle est utilisable pour tous les produits qui peuvent être appliqués par immersion. Le présent document ne s'applique pas aux produits de peinture qui dépassent la concentration pigmentaire volumique critique (CPVC). L'Annexe A donne une vue d'ensemble des méthodes utilisées pour la détermination de la teneur en matière non volatile et du volume de la matière non volatile.

General Information

Status
Published
Publication Date
04-Aug-2019
Current Stage
9020 - International Standard under periodical review
Start Date
15-Jul-2024
Completion Date
15-Jul-2024
Ref Project

Relations

Effective Date
06-Jun-2022

Buy Standard

Standard
ISO 3233-2:2019 - Paints and varnishes -- Determination of the percentage volume of non-volatile matter
English language
10 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 3233-2:2019 - Paints and varnishes — Determination of the percentage volume of non-volatile matter — Part 2: Method using the determination of non-volatile-matter content in accordance with ISO 3251 and determination of dry film density on coated test panels by the Archimedes' principle Released:8/5/2019
English language
10 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 3233-2:2019 - Peintures et vernis — Détermination du pourcentage en volume de matière non volatile — Partie 2: Méthode utilisant la teneur en matière non volatile déterminée conformément à l'ISO 3251 et la masse volumique du feuil sec déterminée par le principe d'Archimède sur des panneaux d'essai revêtus Released:8/5/2019
French language
11 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 3233-2:2019 - Peintures et vernis -- Détermination du pourcentage en volume de matiere non volatile
French language
11 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)


INTERNATIONAL ISO
STANDARD 3233-2
Second edition
2019-08
Paints and varnishes — Determination
of the percentage volume of non-
volatile matter —
Part 2:
Method using the determination
of non-volatile-matter content
in accordance with ISO 3251 and
determination of dry film density on
coated test panels by the Archimedes'
principle
Peintures et vernis — Détermination du pourcentage en volume de
matière non volatile —
Partie 2: Méthode utilisant la teneur en matière non volatile
déterminée conformément à l'ISO 3251 et la masse volumique du
feuil sec déterminée par le principe d'Archimède sur des panneaux
d'essai revêtus
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

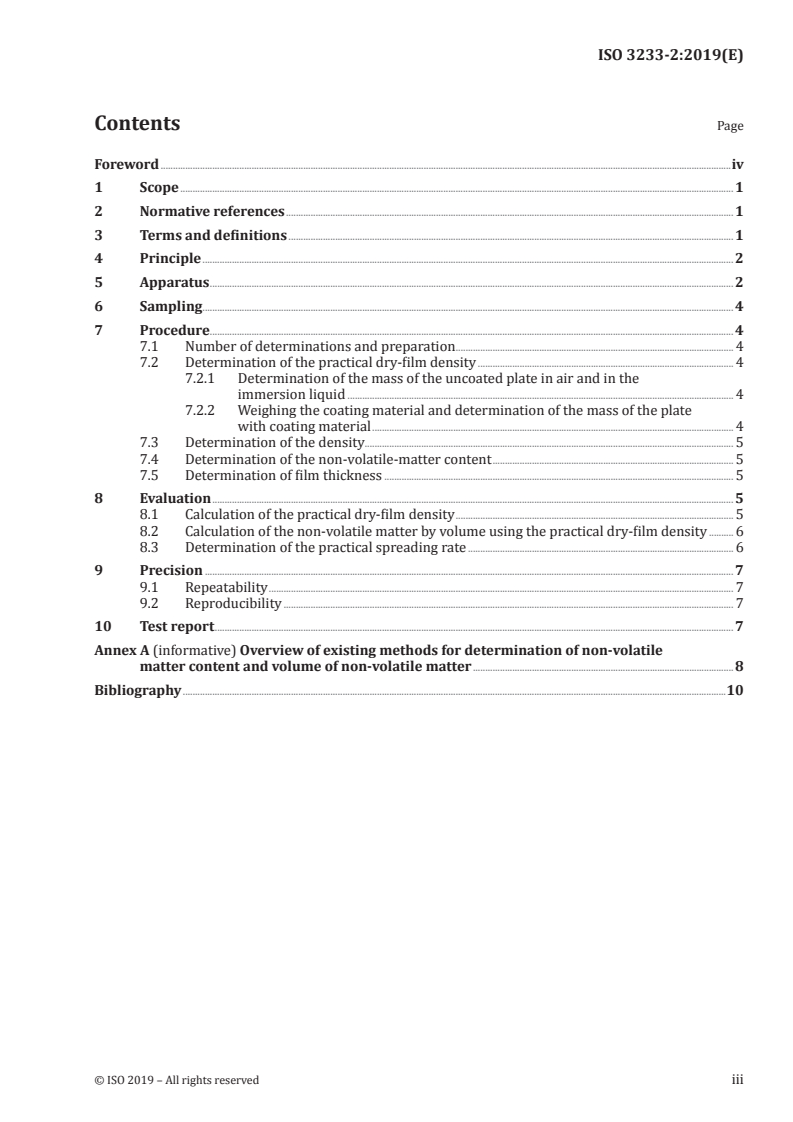

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
5 Apparatus . 2
6 Sampling . 4
7 Procedure. 4
7.1 Number of determinations and preparation . 4
7.2 Determination of the practical dry-film density . 4
7.2.1 Determination of the mass of the uncoated plate in air and in the
immersion liquid . 4
7.2.2 Weighing the coating material and determination of the mass of the plate
with coating material . 4
7.3 Determination of the density . 5
7.4 Determination of the non-volatile-matter content . 5
7.5 Determination of film thickness . 5
8 Evaluation . 5
8.1 Calculation of the practical dry-film density . 5
8.2 Calculation of the non-volatile matter by volume using the practical dry-film density . 6
8.3 Determination of the practical spreading rate . 6
9 Precision . 7
9.1 Repeatability . 7
9.2 Reproducibility . 7
10 Test report . 7
Annex A (informative) Overview of existing methods for determination of non-volatile
matter content and volume of non-volatile matter . 8
Bibliography .10

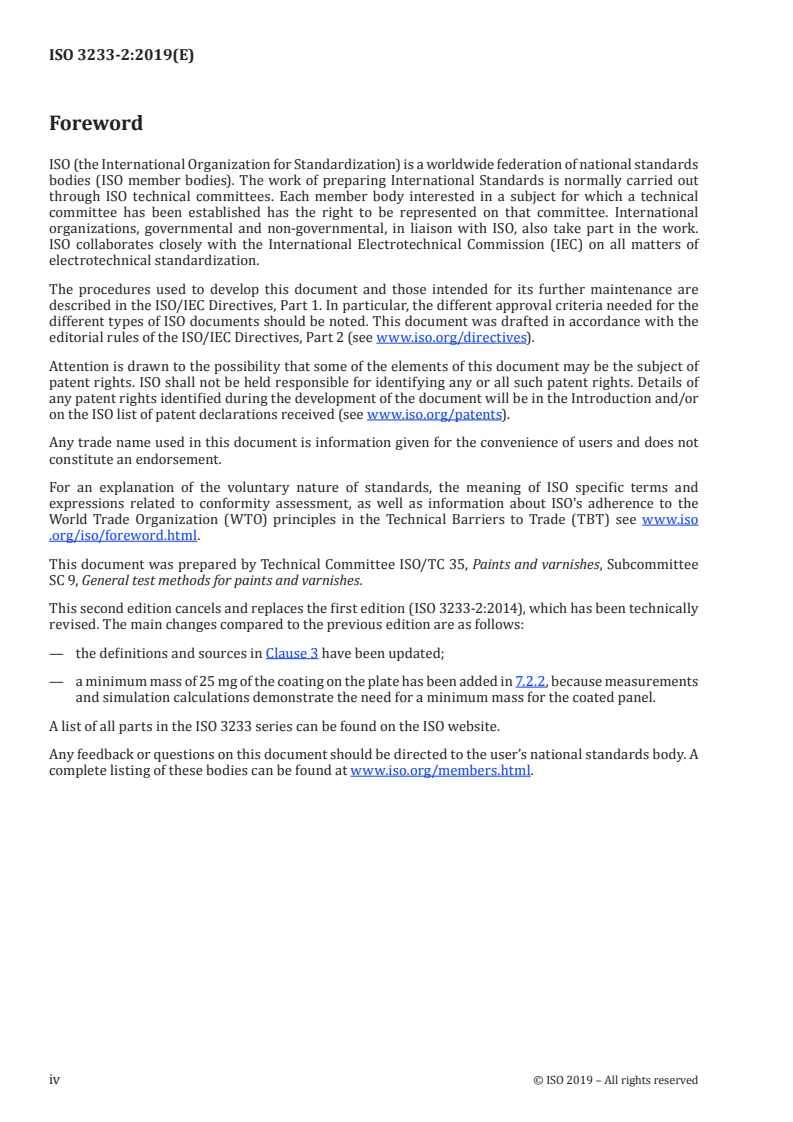

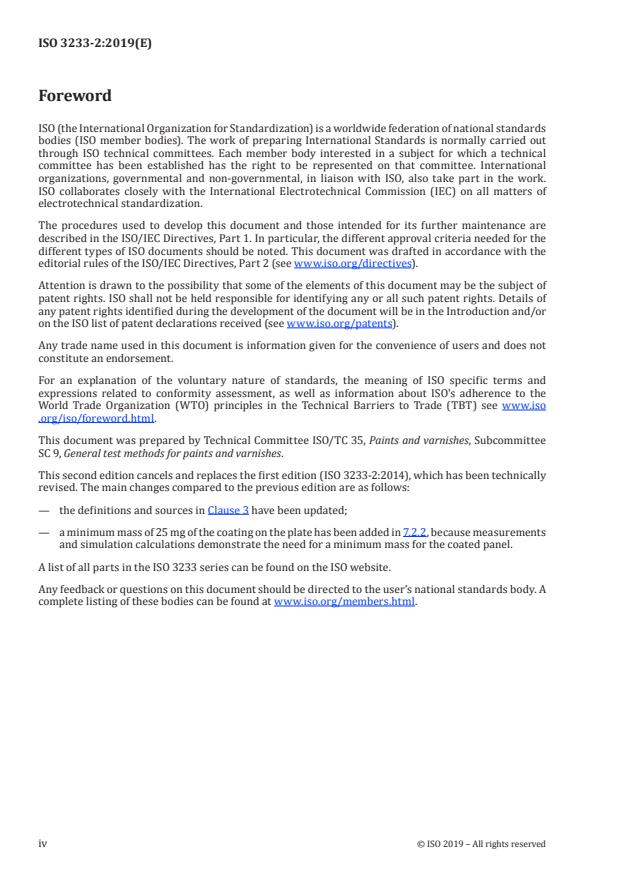

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee
SC 9, General test methods for paints and varnishes.
This second edition cancels and replaces the first edition (ISO 3233-2:2014), which has been technically
revised. The main changes compared to the previous edition are as follows:
— the definitions and sources in Clause 3 have been updated;
— a minimum mass of 25 mg of the coating on the plate has been added in 7.2.2, because measurements
and simulation calculations demonstrate the need for a minimum mass for the coated panel.
A list of all parts in the ISO 3233 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved

INTERNATIONAL STANDARD ISO 3233-2:2019(E)
Paints and varnishes — Determination of the percentage
volume of non-volatile matter —
Part 2:
Method using the determination of non-volatile-matter
content in accordance with ISO 3251 and determination of
dry film density on coated test panels by the Archimedes'
principle
1 Scope
This document specifies a method for determining the non-volatile matter by volume (NV ) of
V
coating materials by determining the practical dry-film density. This method determines the volume
percentage of non-volatile matter in paints, varnishes and related products by measuring the density
of a dry coating for any specified temperature range and period of drying or curing. The non-volatile
matter content is determined in accordance with ISO 3251.
Using the non-volatile matter by volume results obtained in accordance with this document, it is
possible to calculate the practical spreading rate of coating materials.
This method specifies an additional shape of plate to those described in ISO 3233-1 and is suitable for
all products which can be applied by dipping.
This document is not applicable to coating materials which exceed the Critical Pigment Volume
Concentration (CPVC).
Annex A gives an overview of the existing methods for the determination of non-volatile matter content
and of non-volatile matter volume.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1513, Paints and varnishes — Examination and preparation of test samples
ISO 2808, Paints and varnishes — Determination of film thickness
ISO 2811 (all parts), Paints and varnishes — Determination of density
ISO 3251, Paints, varnishes and plastics — Determination of non-volatile-matter content
ISO 15528, Paints, varnishes and raw materials for paints and varnishes — Sampling
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
non-volatile matter
NV
residue by mass obtained by evaporation under specified conditions
Note 1 to entry: Instead of the term “non-volatile matter”, different terms, such as solid, dry residue, dry matter,
solid matter, stoving residue are being used commonly with the respective abbreviations. The term “non-volatile
matter” which is also applied in ISO 3251 should be used together with the abbreviation “NV” instead of these terms.
[SOURCE: ISO 4618:2014, 2.176]
3.2
non-volatile matter by volume
NV
V
percentage residue by volume obtained by evaporation under specified conditions
[SOURCE: ISO 4618:2014, 2.177]
3.3
spreading rate
surface area that can be covered by a given quantity of coating material to give a dried film of requisite
thickness
2 2
Note 1 to entry: It is expressed in m /l or m /kg.
Note 2 to entry: See also practical spreading rate (3.4).
[SOURCE: ISO 4618:2014, 2.238, modified — “Application rate” and “theoretical spreading rate” have
been deleted from Note 2 to entry.]
3.4
practical spreading rate
s
p
spreading rate (3.3) which is obtained in practice on the particular substrate being coated
[SOURCE: ISO 4618:2014, 2.203, modified — Symbol, s , has been added.]
p
3.5
practical dry-film density
ρ
p
practically determined density of a dried and cured coating
[SOURCE: ISO 3233-1:2013, 3.4]
4 Principle
The non-volatile matter by volume is calculated from the quotient of the density of the coating material
and the dry film, with the dry-film density being determined practically.
5 Apparatus
Standard laboratory apparatus together with the following:
2 © ISO 2019 – All rights reserved

5.1 Metal plate, (40 ± 1) mm × (85 ± 1) mm, with a small hole at least 2 mm to 3 mm from the
upper edge. A plate with a tip on one of the shorter edges is easier to immerse in the coating material
(see Figure 1).
The material of the plate shall be suitable and adapted to the coating material under test. In addition,
the material of the plate shall not change its volume during contact with the coating material under test.
The thickness of the plate shall be about 0,7 mm or it shall be agreed between the interested parties.
Smaller plates may be used, subject to agreement between the interested parties, provided that the
coated surface area is at least 5 600 mm .
Dimensions in millimetres
Figure 1 — Suitable plate for immersion
5.2 Hook, made of stainless material or synthetic thread, for attaching the plate to the balance during
weighing operations. The diameter of the wire shall not exceed 0,30 mm because of surface tension
effects.
5.3 Beaker, of a size convenient for immersing the plate with a clearance of at least 10 mm and which
can be accommodated in the balance c
...


INTERNATIONAL ISO
STANDARD 3233-2
Second edition
2019-08
Paints and varnishes — Determination
of the percentage volume of non-
volatile matter —
Part 2:
Method using the determination
of non-volatile-matter content
in accordance with ISO 3251 and
determination of dry film density on
coated test panels by the Archimedes'
principle
Peintures et vernis — Détermination du pourcentage en volume de
matière non volatile —
Partie 2: Méthode utilisant la teneur en matière non volatile
déterminée conformément à l'ISO 3251 et la masse volumique du
feuil sec déterminée par le principe d'Archimède sur des panneaux
d'essai revêtus
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
5 Apparatus . 2
6 Sampling . 4
7 Procedure. 4
7.1 Number of determinations and preparation . 4
7.2 Determination of the practical dry-film density . 4
7.2.1 Determination of the mass of the uncoated plate in air and in the
immersion liquid . 4
7.2.2 Weighing the coating material and determination of the mass of the plate
with coating material . 4
7.3 Determination of the density . 5
7.4 Determination of the non-volatile-matter content . 5
7.5 Determination of film thickness . 5
8 Evaluation . 5
8.1 Calculation of the practical dry-film density . 5
8.2 Calculation of the non-volatile matter by volume using the practical dry-film density . 6
8.3 Determination of the practical spreading rate . 6
9 Precision . 7
9.1 Repeatability . 7
9.2 Reproducibility . 7
10 Test report . 7
Annex A (informative) Overview of existing methods for determination of non-volatile
matter content and volume of non-volatile matter . 8
Bibliography .10
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee
SC 9, General test methods for paints and varnishes.
This second edition cancels and replaces the first edition (ISO 3233-2:2014), which has been technically
revised. The main changes compared to the previous edition are as follows:
— the definitions and sources in Clause 3 have been updated;
— a minimum mass of 25 mg of the coating on the plate has been added in 7.2.2, because measurements
and simulation calculations demonstrate the need for a minimum mass for the coated panel.
A list of all parts in the ISO 3233 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved

INTERNATIONAL STANDARD ISO 3233-2:2019(E)
Paints and varnishes — Determination of the percentage
volume of non-volatile matter —
Part 2:
Method using the determination of non-volatile-matter
content in accordance with ISO 3251 and determination of
dry film density on coated test panels by the Archimedes'
principle
1 Scope
This document specifies a method for determining the non-volatile matter by volume (NV ) of
V
coating materials by determining the practical dry-film density. This method determines the volume
percentage of non-volatile matter in paints, varnishes and related products by measuring the density
of a dry coating for any specified temperature range and period of drying or curing. The non-volatile
matter content is determined in accordance with ISO 3251.
Using the non-volatile matter by volume results obtained in accordance with this document, it is
possible to calculate the practical spreading rate of coating materials.
This method specifies an additional shape of plate to those described in ISO 3233-1 and is suitable for
all products which can be applied by dipping.
This document is not applicable to coating materials which exceed the Critical Pigment Volume
Concentration (CPVC).
Annex A gives an overview of the existing methods for the determination of non-volatile matter content
and of non-volatile matter volume.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1513, Paints and varnishes — Examination and preparation of test samples
ISO 2808, Paints and varnishes — Determination of film thickness
ISO 2811 (all parts), Paints and varnishes — Determination of density
ISO 3251, Paints, varnishes and plastics — Determination of non-volatile-matter content
ISO 15528, Paints, varnishes and raw materials for paints and varnishes — Sampling
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
non-volatile matter
NV
residue by mass obtained by evaporation under specified conditions
Note 1 to entry: Instead of the term “non-volatile matter”, different terms, such as solid, dry residue, dry matter,
solid matter, stoving residue are being used commonly with the respective abbreviations. The term “non-volatile
matter” which is also applied in ISO 3251 should be used together with the abbreviation “NV” instead of these terms.
[SOURCE: ISO 4618:2014, 2.176]
3.2
non-volatile matter by volume
NV
V
percentage residue by volume obtained by evaporation under specified conditions
[SOURCE: ISO 4618:2014, 2.177]
3.3
spreading rate
surface area that can be covered by a given quantity of coating material to give a dried film of requisite
thickness
2 2
Note 1 to entry: It is expressed in m /l or m /kg.
Note 2 to entry: See also practical spreading rate (3.4).
[SOURCE: ISO 4618:2014, 2.238, modified — “Application rate” and “theoretical spreading rate” have
been deleted from Note 2 to entry.]
3.4
practical spreading rate
s
p
spreading rate (3.3) which is obtained in practice on the particular substrate being coated
[SOURCE: ISO 4618:2014, 2.203, modified — Symbol, s , has been added.]
p
3.5
practical dry-film density
ρ
p
practically determined density of a dried and cured coating
[SOURCE: ISO 3233-1:2013, 3.4]
4 Principle
The non-volatile matter by volume is calculated from the quotient of the density of the coating material
and the dry film, with the dry-film density being determined practically.
5 Apparatus
Standard laboratory apparatus together with the following:
2 © ISO 2019 – All rights reserved

5.1 Metal plate, (40 ± 1) mm × (85 ± 1) mm, with a small hole at least 2 mm to 3 mm from the
upper edge. A plate with a tip on one of the shorter edges is easier to immerse in the coating material
(see Figure 1).
The material of the plate shall be suitable and adapted to the coating material under test. In addition,
the material of the plate shall not change its volume during contact with the coating material under test.
The thickness of the plate shall be about 0,7 mm or it shall be agreed between the interested parties.
Smaller plates may be used, subject to agreement between the interested parties, provided that the
coated surface area is at least 5 600 mm .
Dimensions in millimetres
Figure 1 — Suitable plate for immersion
5.2 Hook, made of stainless material or synthetic thread, for attaching the plate to the balance during
weighing operations. The diameter of the wire shall not exceed 0,30 mm because of surface tension
effects.
5.3 Beaker, of a size convenient for immersing the plate with a clearance of at least 10 mm and which
can be accommodated in the balance c
...


NORME ISO
INTERNATIONALE 3233-2
Deuxième édition
2019-08
Peintures et vernis — Détermination
du pourcentage en volume de matière
non volatile —
Partie 2:
Méthode utilisant la teneur en
matière non volatile déterminée
conformément à l'ISO 3251 et la masse
volumique du feuil sec déterminée
par le principe d'Archimède sur des
panneaux d'essai revêtus
Paints and varnishes — Determination of the percentage volume of
non-volatile matter —
Part 2: Method using the determination of non-volatile-matter
content in accordance with ISO 3251 and determination of dry film
density on coated test panels by the Archimedes' principle
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

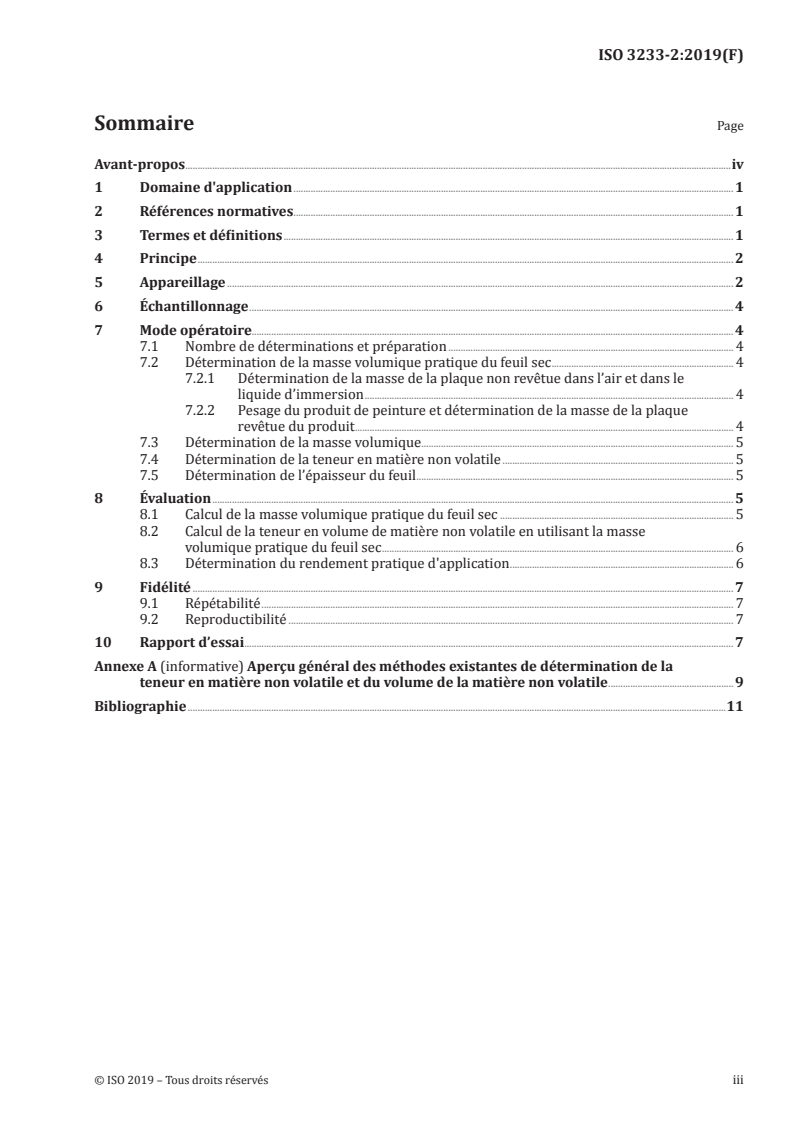

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
5 Appareillage . 2
6 Échantillonnage . 4
7 Mode opératoire. 4
7.1 Nombre de déterminations et préparation . 4
7.2 Détermination de la masse volumique pratique du feuil sec . 4
7.2.1 Détermination de la masse de la plaque non revêtue dans l’air et dans le
liquide d’immersion . 4
7.2.2 Pesage du produit de peinture et détermination de la masse de la plaque
revêtue du produit . . 4
7.3 Détermination de la masse volumique . 5
7.4 Détermination de la teneur en matière non volatile . 5
7.5 Détermination de l’épaisseur du feuil . 5
8 Évaluation . 5
8.1 Calcul de la masse volumique pratique du feuil sec . 5
8.2 Calcul de la teneur en volume de matière non volatile en utilisant la masse
volumique pratique du feuil sec . 6
8.3 Détermination du rendement pratique d'application . 6
9 Fidélité . 7
9.1 Répétabilité . 7
9.2 Reproductibilité . 7
10 Rapport d’essai . 7
Annexe A (informative) Aperçu général des méthodes existantes de détermination de la
teneur en matière non volatile et du volume de la matière non volatile .9
Bibliographie .11

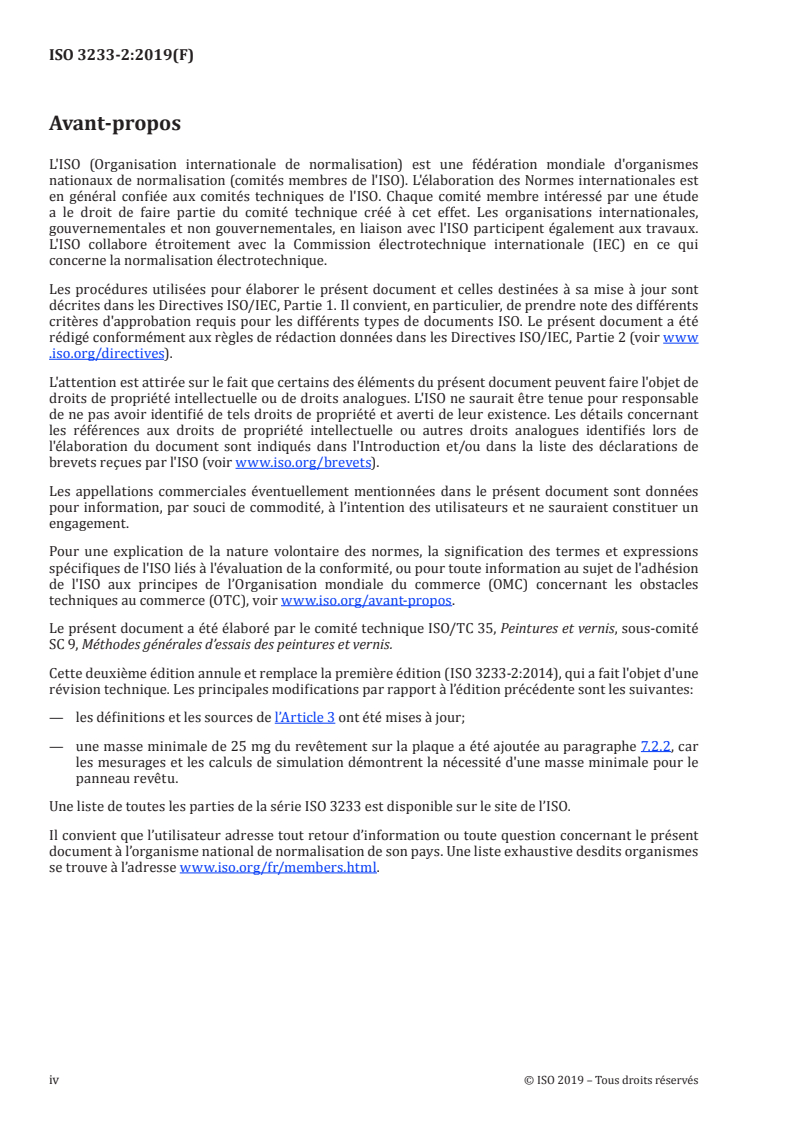

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 35, Peintures et vernis, sous-comité
SC 9, Méthodes générales d’essais des peintures et vernis.
Cette deuxième édition annule et remplace la première édition (ISO 3233-2:2014), qui a fait l'objet d'une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— les définitions et les sources de l’Article 3 ont été mises à jour;
— une masse minimale de 25 mg du revêtement sur la plaque a été ajoutée au paragraphe 7.2.2, car
les mesurages et les calculs de simulation démontrent la nécessité d'une masse minimale pour le
panneau revêtu.
Une liste de toutes les parties de la série ISO 3233 est disponible sur le site de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés

NORME INTERNATIONALE ISO 3233-2:2019(F)
Peintures et vernis — Détermination du pourcentage en
volume de matière non volatile —
Partie 2:
Méthode utilisant la teneur en matière non volatile
déterminée conformément à l'ISO 3251 et la masse
volumique du feuil sec déterminée par le principe
d'Archimède sur des panneaux d'essai revêtus
1 Domaine d'application
Le présent document spécifie une méthode permettant de mesurer la teneur en volume de matière non
volatile (NV ) de produits de peinture par détermination de la masse volumique pratique du feuil sec.
v
Cette méthode détermine le pourcentage en volume de matière non volatile dans les peintures, vernis
et produits assimilés par mesurage de la masse volumique d’un revêtement sec pour toute gamme de
température et toute période de séchage ou de polymérisation spécifiées. La teneur en matière non
volatile est déterminée conformément à l’ISO 3251.
La teneur en volume de matière non volatile déterminée conformément au présent document permet de
calculer le rendement pratique d’application de produits de peinture.
Cette méthode spécifie une forme de plaque supplémentaire à celles décrites dans l’ISO 3233-1 et elle
est utilisable pour tous les produits qui peuvent être appliqués par immersion.
Le présent document ne s’applique pas aux produits de peinture qui dépassent la concentration
pigmentaire volumique critique (CPVC).
L’Annexe A donne une vue d'ensemble des méthodes utilisées pour la détermination de la teneur en
matière non volatile et du volume de la matière non volatile.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 1513, Peintures et vernis — Examen et préparation des échantillons pour essai
ISO 2808, Peintures et vernis — Détermination de l’épaisseur du feuil
ISO 2811 (toutes les parties), Peintures et vernis — Détermination de la masse volumique
ISO 3251, Peintures, vernis et plastiques — Détermination de la matière non volatile
ISO 15528, Peintures, vernis et matières premières pour peintures et vernis — Échantillonnage
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
3.1
matière non volatile
NV
résidu, en masse, obtenu par évaporation dans des conditions spécifiées
Note 1 à l'article: Différents termes, tels que solide, résidu sec, matière sèche, matière solide, résidu de séchage au
four, sont couramment utilisés avec les abréviations correspondantes à la place du terme « matière non volatile ».
Il convient d’utiliser le terme « matière non volatile », également appliqué dans l’ISO 3251, ainsi que l’abréviation
« NV » au lieu de ces termes.
[SOURCE: ISO 4618:2014, 2.176]
3.2
matière non volatile en volume
NV
V
pourcentage de résidu, en volume, obtenu par évaporation dans des conditions spécifiées
[SOURCE: ISO 4618:2014, 2.177]
3.3
rendement superficiel spécifique
aire qui peut être recouverte par une quantité donnée de produit de peinture pour obtenir un feuil sec
d’une épaisseur requise
2 2
Note 1 à l'article: Elle est exprimée en m /l ou en m /kg.
Note 2 à l'article: Voir également rendement pratique d’application (3.4).
[SOURCE: ISO 4618:2014, 2.238 — modifiée, « rendement d’application » et « rendement superficiel
théorique » effacés de la Note 2 à l’article.]
3.4
rendement pratique d’application
s
p
rendement superficiel spécifique (3.3) qui est obtenu en pratique sur un subjectile déterminé lorsqu’il
est peint
[SOURCE: ISO 4618:2014, 2.203 modifiée, symbole s ajouté]
p
3.5
masse volumique pratique du feuil sec
ρ
p
masse volumique du revêtement séché et réticulé, déterminée de façon pratique
[SOURCE: ISO 3233-1:2013, 3.4]
4 Principe
La teneur en volume de matière non volatile est calculée à partir du quotient de la masse volumique du
produit de peinture et du feuil sec, la masse volumique du feuil sec étant déterminée pratiquement.
5 Appareillage
Appareillage de laboratoire courant et les éléments suivants:
2 © ISO 2019 – Tous droits réservés
...


NORME ISO
INTERNATIONALE 3233-2
Deuxième édition
2019-08
Peintures et vernis — Détermination
du pourcentage en volume de matière
non volatile —
Partie 2:
Méthode utilisant la teneur en
matière non volatile déterminée
conformément à l'ISO 3251 et la masse
volumique du feuil sec déterminée
par le principe d'Archimède sur des
panneaux d'essai revêtus
Paints and varnishes — Determination of the percentage volume of
non-volatile matter —
Part 2: Method using the determination of non-volatile-matter
content in accordance with ISO 3251 and determination of dry film
density on coated test panels by the Archimedes' principle
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
5 Appareillage . 2
6 Échantillonnage . 4
7 Mode opératoire. 4
7.1 Nombre de déterminations et préparation . 4
7.2 Détermination de la masse volumique pratique du feuil sec . 4
7.2.1 Détermination de la masse de la plaque non revêtue dans l’air et dans le
liquide d’immersion . 4
7.2.2 Pesage du produit de peinture et détermination de la masse de la plaque
revêtue du produit . . 4
7.3 Détermination de la masse volumique . 5
7.4 Détermination de la teneur en matière non volatile . 5
7.5 Détermination de l’épaisseur du feuil . 5
8 Évaluation . 5
8.1 Calcul de la masse volumique pratique du feuil sec . 5
8.2 Calcul de la teneur en volume de matière non volatile en utilisant la masse
volumique pratique du feuil sec . 6
8.3 Détermination du rendement pratique d'application . 6
9 Fidélité . 7
9.1 Répétabilité . 7
9.2 Reproductibilité . 7
10 Rapport d’essai . 7
Annexe A (informative) Aperçu général des méthodes existantes de détermination de la
teneur en matière non volatile et du volume de la matière non volatile .9
Bibliographie .11
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 35, Peintures et vernis, sous-comité
SC 9, Méthodes générales d’essais des peintures et vernis.
Cette deuxième édition annule et remplace la première édition (ISO 3233-2:2014), qui a fait l'objet d'une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— les définitions et les sources de l’Article 3 ont été mises à jour;
— une masse minimale de 25 mg du revêtement sur la plaque a été ajoutée au paragraphe 7.2.2, car
les mesurages et les calculs de simulation démontrent la nécessité d'une masse minimale pour le
panneau revêtu.
Une liste de toutes les parties de la série ISO 3233 est disponible sur le site de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés

NORME INTERNATIONALE ISO 3233-2:2019(F)
Peintures et vernis — Détermination du pourcentage en
volume de matière non volatile —
Partie 2:
Méthode utilisant la teneur en matière non volatile
déterminée conformément à l'ISO 3251 et la masse
volumique du feuil sec déterminée par le principe
d'Archimède sur des panneaux d'essai revêtus
1 Domaine d'application
Le présent document spécifie une méthode permettant de mesurer la teneur en volume de matière non
volatile (NV ) de produits de peinture par détermination de la masse volumique pratique du feuil sec.
v
Cette méthode détermine le pourcentage en volume de matière non volatile dans les peintures, vernis
et produits assimilés par mesurage de la masse volumique d’un revêtement sec pour toute gamme de
température et toute période de séchage ou de polymérisation spécifiées. La teneur en matière non
volatile est déterminée conformément à l’ISO 3251.
La teneur en volume de matière non volatile déterminée conformément au présent document permet de
calculer le rendement pratique d’application de produits de peinture.
Cette méthode spécifie une forme de plaque supplémentaire à celles décrites dans l’ISO 3233-1 et elle
est utilisable pour tous les produits qui peuvent être appliqués par immersion.
Le présent document ne s’applique pas aux produits de peinture qui dépassent la concentration
pigmentaire volumique critique (CPVC).
L’Annexe A donne une vue d'ensemble des méthodes utilisées pour la détermination de la teneur en
matière non volatile et du volume de la matière non volatile.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 1513, Peintures et vernis — Examen et préparation des échantillons pour essai
ISO 2808, Peintures et vernis — Détermination de l’épaisseur du feuil
ISO 2811 (toutes les parties), Peintures et vernis — Détermination de la masse volumique
ISO 3251, Peintures, vernis et plastiques — Détermination de la matière non volatile
ISO 15528, Peintures, vernis et matières premières pour peintures et vernis — Échantillonnage
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
3.1
matière non volatile
NV
résidu, en masse, obtenu par évaporation dans des conditions spécifiées
Note 1 à l'article: Différents termes, tels que solide, résidu sec, matière sèche, matière solide, résidu de séchage au
four, sont couramment utilisés avec les abréviations correspondantes à la place du terme « matière non volatile ».
Il convient d’utiliser le terme « matière non volatile », également appliqué dans l’ISO 3251, ainsi que l’abréviation
« NV » au lieu de ces termes.
[SOURCE: ISO 4618:2014, 2.176]
3.2
matière non volatile en volume
NV
V
pourcentage de résidu, en volume, obtenu par évaporation dans des conditions spécifiées
[SOURCE: ISO 4618:2014, 2.177]
3.3
rendement superficiel spécifique
aire qui peut être recouverte par une quantité donnée de produit de peinture pour obtenir un feuil sec
d’une épaisseur requise
2 2
Note 1 à l'article: Elle est exprimée en m /l ou en m /kg.
Note 2 à l'article: Voir également rendement pratique d’application (3.4).
[SOURCE: ISO 4618:2014, 2.238 — modifiée, « rendement d’application » et « rendement superficiel
théorique » effacés de la Note 2 à l’article.]
3.4
rendement pratique d’application
s
p
rendement superficiel spécifique (3.3) qui est obtenu en pratique sur un subjectile déterminé lorsqu’il
est peint
[SOURCE: ISO 4618:2014, 2.203 modifiée, symbole s ajouté]
p
3.5
masse volumique pratique du feuil sec
ρ
p
masse volumique du revêtement séché et réticulé, déterminée de façon pratique
[SOURCE: ISO 3233-1:2013, 3.4]
4 Principe
La teneur en volume de matière non volatile est calculée à partir du quotient de la masse volumique du
produit de peinture et du feuil sec, la masse volumique du feuil sec étant déterminée pratiquement.
5 Appareillage
Appareillage de laboratoire courant et les éléments suivants:
2 © ISO 2019 – Tous droits réservés
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
