ISO 3443-6:1986
(Main)Tolerances for building - Part 6: General principles for approval criteria, control of conformity with dimensional tolerance specifications and statistical control - Method 1
Tolerances for building - Part 6: General principles for approval criteria, control of conformity with dimensional tolerance specifications and statistical control - Method 1
Gives the general principles according to which tolerances should be specified and the approval criteria of geometrical characteristics which result from any operation made in building construction. Applies to all types of form, dimensions and positions within the building industry where tolerances are specified.
Tolérances pour le bâtiment — Partie 6: Principes généraux pour les critères d'acceptation, le contrôle de conformité aux spécifications de tolérance dimensionnelle et le contrôle statistique — Méthode 1
General Information
- Status
- Published
- Publication Date
- 12-Nov-1986
- Technical Committee
- ISO/TC 59 - Buildings and civil engineering works
- Drafting Committee
- ISO/TC 59 - Buildings and civil engineering works
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 17-Jan-2023
- Completion Date
- 13-Dec-2025
Overview
ISO 3443-6:1986, titled Tolerances for Building - Part 6: General Principles for Approval Criteria, Control of Conformity with Dimensional Tolerance Specifications and Statistical Control - Method 1, is an international standard published by ISO that defines the general principles for specifying tolerances and approving geometrical characteristics arising from any construction operation. It applies widely across the building industry to various forms, dimensions, and positional tolerances where dimensional accuracy is critical.
This standard provides a framework for ensuring conformity with dimensional tolerance requirements using statistical quality control methods. It covers approval criteria for individual units, lots, and sampling inspection plans, as well as procedures for acceptance or rejection consistent with economic and technical considerations.
Key Topics
Scope and Application
ISO 3443-6 applies to all geometric and dimensional tolerances in building construction, including shape, size, and position tolerances of components and assemblies.Tolerance Specifications
Tolerances are expressed through:- Contractual documents
- Technical drawings
- Referenced national or international standards
- Other contract-related documents
Approval Criteria
Criteria for acceptance include:- Approval of individual units based on compliance with dimensional tolerances
- Approval of lots using statistical methods and sampling
- Re-measurement protocols for units with measurement errors
Control Procedures
An expert supervises the measurement and control process, ensuring the reliability of conformity checks and data recording. Inspection extent is balanced by economic and technical factors, with special attention to critical defects affecting building performance.Sampling and Statistical Control
The standard describes:- Designing sampling plans for lot inspections
- Acceptance and rejection rules for lots based on sample results
- Use of switching and tightened inspection procedures to optimize quality control efforts
- Replacement or repair policies for defective units
Measurement Accuracy and Reference Conditions
Measurement methods must include error analysis and specify accuracy requirements for instruments and operations. Reference conditions-such as environmental controls-are necessary to ensure consistent measurement results and may require conversion adjustments considering temperature, shrinkage, and deformation.
Applications
ISO 3443-6:1986 is essential in the building and construction industry for:
Quality Assurance in Construction Projects
Ensuring components meet specified dimensional tolerances to maintain structural integrity and aesthetic quality.Manufacturing of Building Components
Controlling conformity of prefabricated elements like walls, frames, and panels before installation.Inspection and Approval Processes
Facilitating statistically reliable sampling and acceptance criteria that optimize inspection resources and costs.Contract Compliance Verification
Providing standardized procedures to verify tolerances stated in contracts and technical documents.Reducing Construction Defects
Early identification and correction of dimensional discrepancies to minimize rework and delays.
Related Standards
ISO 3443-7 - General principles for approval criteria, control of conformity with dimensional tolerance specifications and statistical control - Method 2, offering a more detailed approach to approval and control.
ISO 1803-1 - Building construction - Vocabulary - Part 1: General terms, defines common terminology related to tolerances.
ISO 7077 - Measuring methods for building - General principles, describes appropriate measurement techniques and instruments.
ISO 2859 - Sampling procedures for inspection by attributes, addresses sampling methods used alongside ISO 3443-6 procedures.
Keywords: ISO 3443-6, building tolerances, dimensional tolerance specifications, approval criteria, conformity control, statistical quality control, sampling plan, construction measurements, inspection procedures, quality assurance, building standards.
Frequently Asked Questions
ISO 3443-6:1986 is a standard published by the International Organization for Standardization (ISO). Its full title is "Tolerances for building - Part 6: General principles for approval criteria, control of conformity with dimensional tolerance specifications and statistical control - Method 1". This standard covers: Gives the general principles according to which tolerances should be specified and the approval criteria of geometrical characteristics which result from any operation made in building construction. Applies to all types of form, dimensions and positions within the building industry where tolerances are specified.
Gives the general principles according to which tolerances should be specified and the approval criteria of geometrical characteristics which result from any operation made in building construction. Applies to all types of form, dimensions and positions within the building industry where tolerances are specified.
ISO 3443-6:1986 is classified under the following ICS (International Classification for Standards) categories: 91.200 - Construction technology. The ICS classification helps identify the subject area and facilitates finding related standards.
You can purchase ISO 3443-6:1986 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
International Standard 344316
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION*MEWYHAPO~HAR OPTAHM3AL&lR fl0 CTAHjJAPTt43ALU’lbl~ORGANISATION INTERNATIONALE DE NORMALISATION
Tolerantes for building -
Part 6 : General principles for approval criteria, control of
conformity with dimensional tolerante specifications and
statistical control - Method 1
Partie 6 : Principes g&&aux pour les critkres d’acceptation, Ie contrele de conformith aux
Tokances pour Ie batiment -
sptkifications de tolhance dimensionnele et Ie controle statistique - Methode 7
First edition - 1986-11-15
Ref. No. ISO 3443/6-1986 (E)
UDC 69.02 : 621.753.1
Descriptors : buiidings, components, dimensional tolerantes, acceptance testing, statistical quality control.
Price based on 3 pages

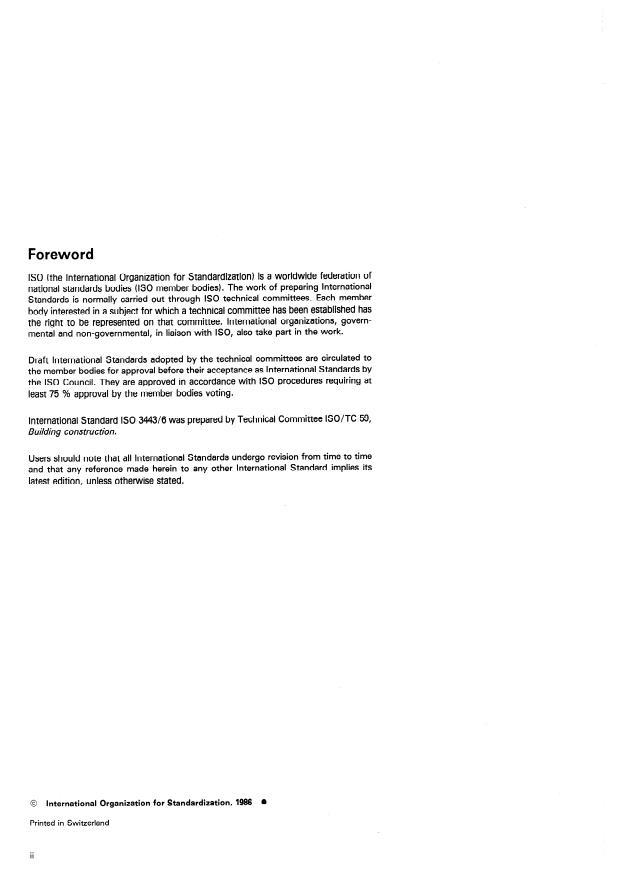

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bodies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part. in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting.
International Standard ISO 3443/6 was prepared by Technical Committee ISO/TC 59,
Building construction.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
latest edition, unless otherwise stated.
International Organization for Standardization, 1986
Printed in Switzerland
ii
ISO 3443/6-1986 (El
Contents
Page
0 Introduction . . . . . .s. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 Scope and field of application
......................................... 1
2 References .
3 Definitions. . 1
4 Tolerantes and specified requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Expert on control procedures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Approval of units.
...................................................
7 Approval of lots
.....................................................
8 Approval by representative samples kample inspection) . . . . . . . . . . . . .I. . . . .
9 Sampling plan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
10 Acceptance and rejection of lots . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
11 Accuracy requirements on measurements. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
12 Reference conditions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
. . .
Ill

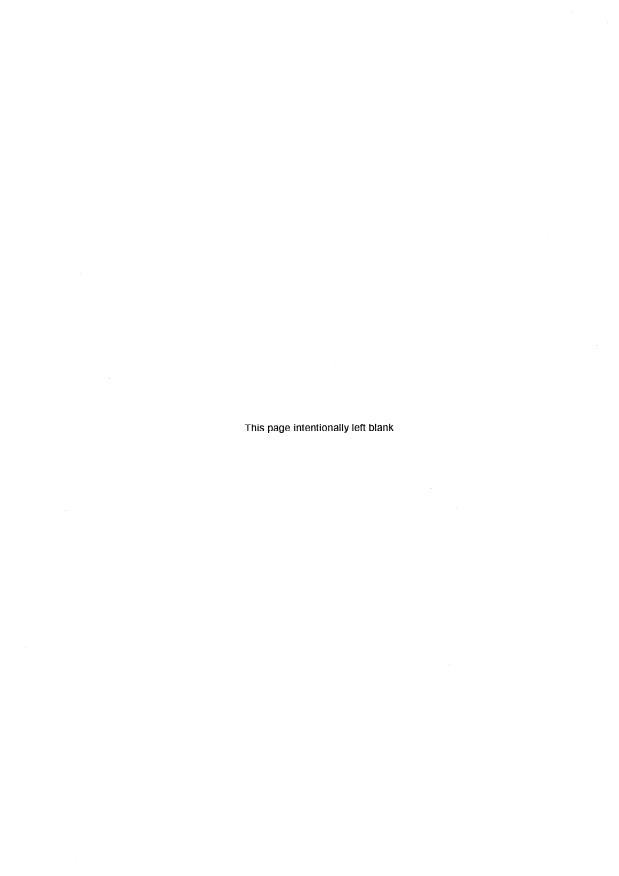

This page intentionally left blank
INTERNATIONAL STANDARD
ISO 3443/6-1986 (E)
Tolerantes for building -
Part 6: General principles for approval criteria, control of
conformity with dimensional tolerante specifications and
statistical control - Method 1
0 Introduction 3 Definitions
This part of ISO 3443 forms one of a series of International For the purposes of this part of ISO 3443, the following defini-
Standards concerning tolerantes for building and building tions apply.
components.
3.1 characteristic: Feature for which a tolerante has been
Another more detailed method to be used when establishing
specified; it tan be a dimension, an angle, the shape of a sur-
approval criteria and controlling accuracy by applying statistical
face, etc.
principles is issued as method 2 in ISO 3443171).
32 . unit: Object which is checked. A unit contains one or
several characteristics; it tan be a component, a part of a con-
struction, etc.
1 Scope and field of application
NOTE - In this document, the term “item” is used as a synonym for
This part of ISO 3443 gives the general principles according to
in harmony with ISO 2859.
“ unit “,
which tolerantes should be specified and the approval criteria
of geometrical characteristics which result from any Operation
3.3 lot : Definite quantity of some commodity (units) manu-
made in building ‘construction.
factured or produced under conditions which are presumed
uniform.
lt applies to all types of forms, dimensions and positions within
the building industry where tolerantes are specified.
4 Tolerantes and specified requirements
Tolerante specifications give the permitted Variation of size
2 References
(sec ISO 1803/1).
Tolerantes -
ISO 1803/1, Building construction -
A tolerante specification should be indicated in at least one of
Vocabulary - Part I : General terms.
the following ways :
ISO 344317, Tolerantes for building - Part 7: General prin-
-
in contractual documents,
ciples for approval criteria, control of conformity with dimen-
-
sional tolerante specifica tions and s ta tis tical con trol - on a drawing,
Method 2.2)
-
in a national or International Standard to which
reference is made,
ISO 7077, Measuring methods for building - General
-
principles. in other documents referred to in a contract.
1) Internationally, users are free to decide whether to use method 1 (the short method) or method 2 (the longer method).
2) At present at the Stage of.d
...
Norme internationale 344316
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION~MEJKAYHAPO~HAR OPTAHM~A~JJ~R fl0 CTAH~APTbl3ALWl~ORGANlSA?lON INTERNATIONALE DE NORMALISATION
Tolérances pour le bâtiment -
Partie 6 : Principes généraux pour les critères
d’acceptation, le contrôle de conformité aux
spécifications de tolérance dimensionnelle et le contrôle
statistique - Méthode 1
Tolerances for building - Part 6 : General Princip/es for approval criteria, control of conformity with dimensional tolerance
specifications and statistical con trot - Method 1
Première édition - 1986-11-15
ii2
-
CDU 69.02 : 621.7533 Réf. no : ISO 3443/6-1986 (F)
Ii
Descripteurs : bâtiment, composant, tolérance de dimension, contrôle de réception, contrale statistique de qualité.
Prix bas6 sur 3 pages

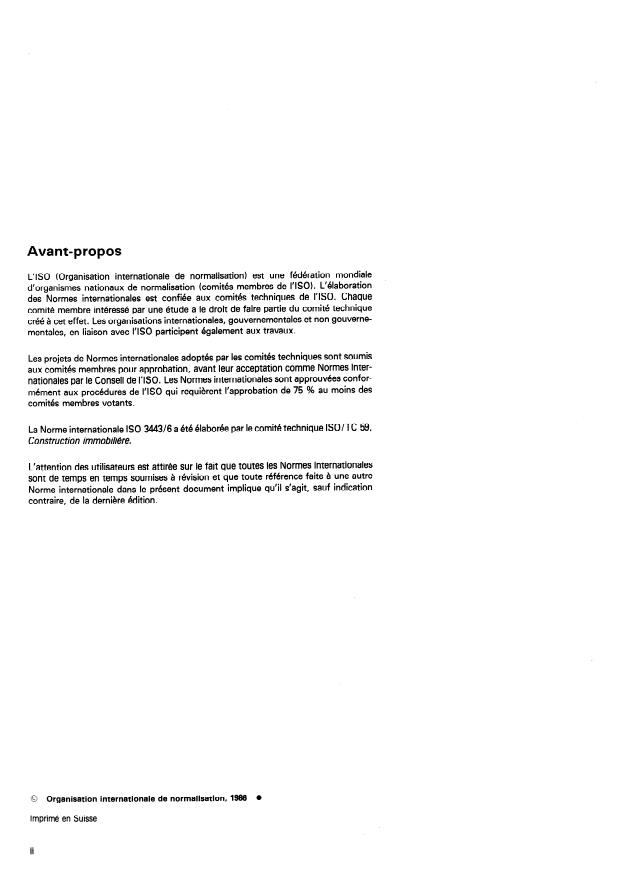

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 3443/6 a été élaborée par le comité technique ISO/TC 59,
Construction immobili&re.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite a une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
@ Organisation internationale de normalisation, 1986 l
Imprimé en Suisse
ii
ISO 3443/6-1986 (F)
Sommaire
Page
0 Introduction .
1 Objet et domaine d’application .
2 Références .
Définitions. .
4 Tolérances et exigences spécifiées .
5 Responsable des procédures de contrôle. .
6 Acceptation des unités. .
7 Acceptation des lots .
....... 3
8 Acceptation par échantillons représentatifs (contrôle sur échantillon)
9 Plan d’échantillonnage .
10 Acceptation et rejet des lots .
11 Exigences d’exactitude sur les mesurages .
12 Conditions de référence .
. . .
III
Page blanche
NORME INTERNATIONALE ISO 3443/6-1986 (F)
Tolérances pour le bâtiment -
Partie 6: Principes généraux pour les critères
d’acceptation, le contrôle de conformité aux
spécifications de tolérance dimensionnelle et le contrôle
statistique - Méthode 1
0 Introduction 3 Définitions
La présente partie de I’ISO 3443 fait partie d’une série de nor- Dans le cadre de la présente partie de I’ISO 3443, les définitions
mes sur les tolérances pour le bâtiment et les composants de suivantes sont applicables.
bâtiment.
3.1 caractbristique: Élément pour lequel une tolérance a
Une autre méthode plus détaillée utilisable pour l’établissement
été spécifiée; ce peut être une dimension, un angle, la forme
des critères d’acceptation et le contrôle de l’exactitude en utili-
d’une surface, etc.
sant des méthodes statistiques est exposée en tant que
méthode 2 dans I’ISO 3443/71).
32 unit& Objet qui est soumis au contrôle. Une unité com-
porte une ou plusieurs caractéristiques; ce peut être un compo-
sant, une partie de construction, etc.
1 Objet et domaine d’application
La présente partie de I’ISO 3443 donne les principes généraux
3.3 lot: Quantité donnée d’une fourniture (unités) fabriquée
selon lesquels les tolérances doivent être spécifiées, et les crité-
ou produite dans des conditions présumées uniformes.
res d’acceptation des caractéristiques géométriques qui résul-
tent de toute opération effectuée dans la construction immobi-
liére.
4 Tolérances et exigences spécifiées
Elle s’applique à tous les types de formes, de dimensions et de
positions pour lesquels sont spécifiées des tolérances, dans
Les spécifications de tolérance donnent les variations admissi-
l’industrie du bâtiment.
bles d’une dimension donnée (voir ISO 1803/1).
Une spécification de tolérance doit être indiquée au moins de
2 Références
l’une des façons suivantes:
ISO 1803/1, Construction immobifiere - Tolerances - Voca-
- dans les documents du marché,
bulaire - Partie 1 : Termes généraux.
-
sur un dessin,
ISO 344317, Tolérances pour le bâtiment - Partie 7: Principes
-
dans une norme nationale, ou internationale à laquelle il
généraux pour les critères d’acceptation, le contrôle de confor-
est fait référence,
mite aux spécifications de tolérance dimensionnelle et le con-
-
dans d’autres documents auxquels il est fait référence
Méthode 2 (méthode de contrôle
trôle statistique -
dans le contrat.
statistique). 2)
Lorsqu’il n’existe pas de spécifications de tolérance, les exigen-
ISO 7077, Methodes de mesurage pour la construction -
ces comptatibles avec une pratique normale sont prises en
Principes géneraux pour la vérification de la conformité
compte.
dimensionnelle.
1) Sur le plan international, les usagers sont libres de décider s’ils préférent la méthode 1 (méthode courte) OU la méthode 2 (méthode plus détaillée).
2) Actuellement au stade de projet.
~so 3443/6-1966 (FI
a) Supervision du processus de mes
...
Norme internationale 344316
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION~MEJKAYHAPO~HAR OPTAHM~A~JJ~R fl0 CTAH~APTbl3ALWl~ORGANlSA?lON INTERNATIONALE DE NORMALISATION
Tolérances pour le bâtiment -
Partie 6 : Principes généraux pour les critères
d’acceptation, le contrôle de conformité aux
spécifications de tolérance dimensionnelle et le contrôle
statistique - Méthode 1
Tolerances for building - Part 6 : General Princip/es for approval criteria, control of conformity with dimensional tolerance
specifications and statistical con trot - Method 1
Première édition - 1986-11-15
ii2
-
CDU 69.02 : 621.7533 Réf. no : ISO 3443/6-1986 (F)
Ii
Descripteurs : bâtiment, composant, tolérance de dimension, contrôle de réception, contrale statistique de qualité.
Prix bas6 sur 3 pages
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 3443/6 a été élaborée par le comité technique ISO/TC 59,
Construction immobili&re.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite a une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
@ Organisation internationale de normalisation, 1986 l
Imprimé en Suisse
ii
ISO 3443/6-1986 (F)
Sommaire
Page
0 Introduction .
1 Objet et domaine d’application .
2 Références .
Définitions. .
4 Tolérances et exigences spécifiées .
5 Responsable des procédures de contrôle. .
6 Acceptation des unités. .
7 Acceptation des lots .
....... 3
8 Acceptation par échantillons représentatifs (contrôle sur échantillon)
9 Plan d’échantillonnage .
10 Acceptation et rejet des lots .
11 Exigences d’exactitude sur les mesurages .
12 Conditions de référence .
. . .
III
Page blanche
NORME INTERNATIONALE ISO 3443/6-1986 (F)
Tolérances pour le bâtiment -
Partie 6: Principes généraux pour les critères
d’acceptation, le contrôle de conformité aux
spécifications de tolérance dimensionnelle et le contrôle
statistique - Méthode 1
0 Introduction 3 Définitions
La présente partie de I’ISO 3443 fait partie d’une série de nor- Dans le cadre de la présente partie de I’ISO 3443, les définitions
mes sur les tolérances pour le bâtiment et les composants de suivantes sont applicables.
bâtiment.
3.1 caractbristique: Élément pour lequel une tolérance a
Une autre méthode plus détaillée utilisable pour l’établissement
été spécifiée; ce peut être une dimension, un angle, la forme
des critères d’acceptation et le contrôle de l’exactitude en utili-
d’une surface, etc.
sant des méthodes statistiques est exposée en tant que
méthode 2 dans I’ISO 3443/71).
32 unit& Objet qui est soumis au contrôle. Une unité com-
porte une ou plusieurs caractéristiques; ce peut être un compo-
sant, une partie de construction, etc.
1 Objet et domaine d’application
La présente partie de I’ISO 3443 donne les principes généraux
3.3 lot: Quantité donnée d’une fourniture (unités) fabriquée
selon lesquels les tolérances doivent être spécifiées, et les crité-
ou produite dans des conditions présumées uniformes.
res d’acceptation des caractéristiques géométriques qui résul-
tent de toute opération effectuée dans la construction immobi-
liére.
4 Tolérances et exigences spécifiées
Elle s’applique à tous les types de formes, de dimensions et de
positions pour lesquels sont spécifiées des tolérances, dans
Les spécifications de tolérance donnent les variations admissi-
l’industrie du bâtiment.
bles d’une dimension donnée (voir ISO 1803/1).
Une spécification de tolérance doit être indiquée au moins de
2 Références
l’une des façons suivantes:
ISO 1803/1, Construction immobifiere - Tolerances - Voca-
- dans les documents du marché,
bulaire - Partie 1 : Termes généraux.
-
sur un dessin,
ISO 344317, Tolérances pour le bâtiment - Partie 7: Principes
-
dans une norme nationale, ou internationale à laquelle il
généraux pour les critères d’acceptation, le contrôle de confor-
est fait référence,
mite aux spécifications de tolérance dimensionnelle et le con-
-
dans d’autres documents auxquels il est fait référence
Méthode 2 (méthode de contrôle
trôle statistique -
dans le contrat.
statistique). 2)
Lorsqu’il n’existe pas de spécifications de tolérance, les exigen-
ISO 7077, Methodes de mesurage pour la construction -
ces comptatibles avec une pratique normale sont prises en
Principes géneraux pour la vérification de la conformité
compte.
dimensionnelle.
1) Sur le plan international, les usagers sont libres de décider s’ils préférent la méthode 1 (méthode courte) OU la méthode 2 (méthode plus détaillée).
2) Actuellement au stade de projet.
~so 3443/6-1966 (FI
a) Supervision du processus de mes
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
