ISO 6972:2002

INTERNATIONAL ISO
STANDARD 6972
Second edition
2002-09-15
Cranked-link mill chains of welded
construction, attachments and sprockets
Chaînes en acier, de construction soudée, à maillons coudés, plaques-
attaches et roues dentées
Reference number
©
ISO 2002
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2002
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii © ISO 2002 – All rights reserved

Contents Page
Foreword . iv
1 Scope. 1
2 Normative reference. 1
3 Chains. 1
3.1 General . 1
3.2 Nomenclature . 1
3.3 Dimensions . 2
3.4 Tensile strength. 2
3.5 Length accuracy. 2
3.6 Designation. 2
3.7 Marking. 2
4 Attachments. 6
4.1 Types . 6
4.2 Dimensions . 6
5 Sprockets . 13
5.1 Diametral dimensions. 13
5.2 Tooth gap form . 16
5.3 Rim profile. 16
5.4 Tolerances . 18
5.5 Marking. 18

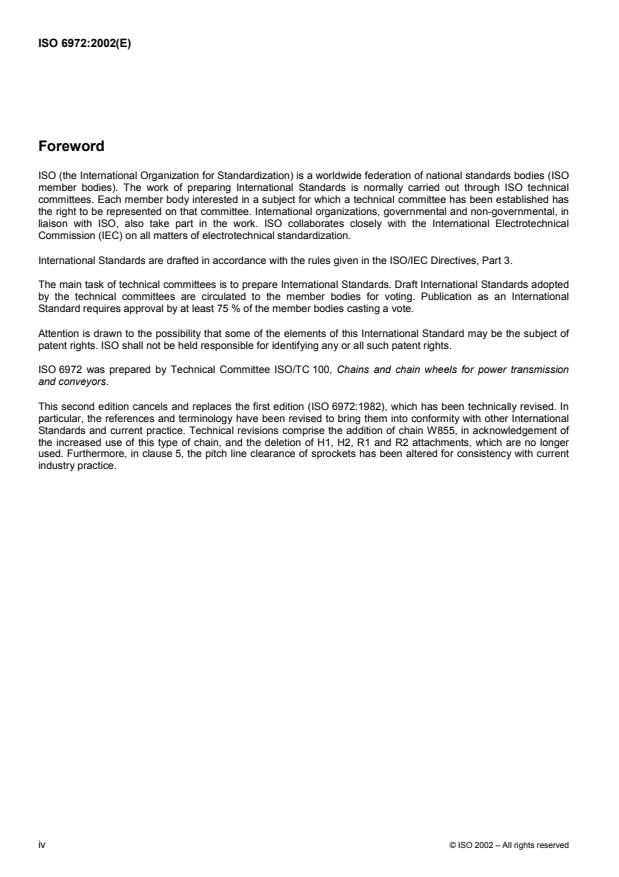

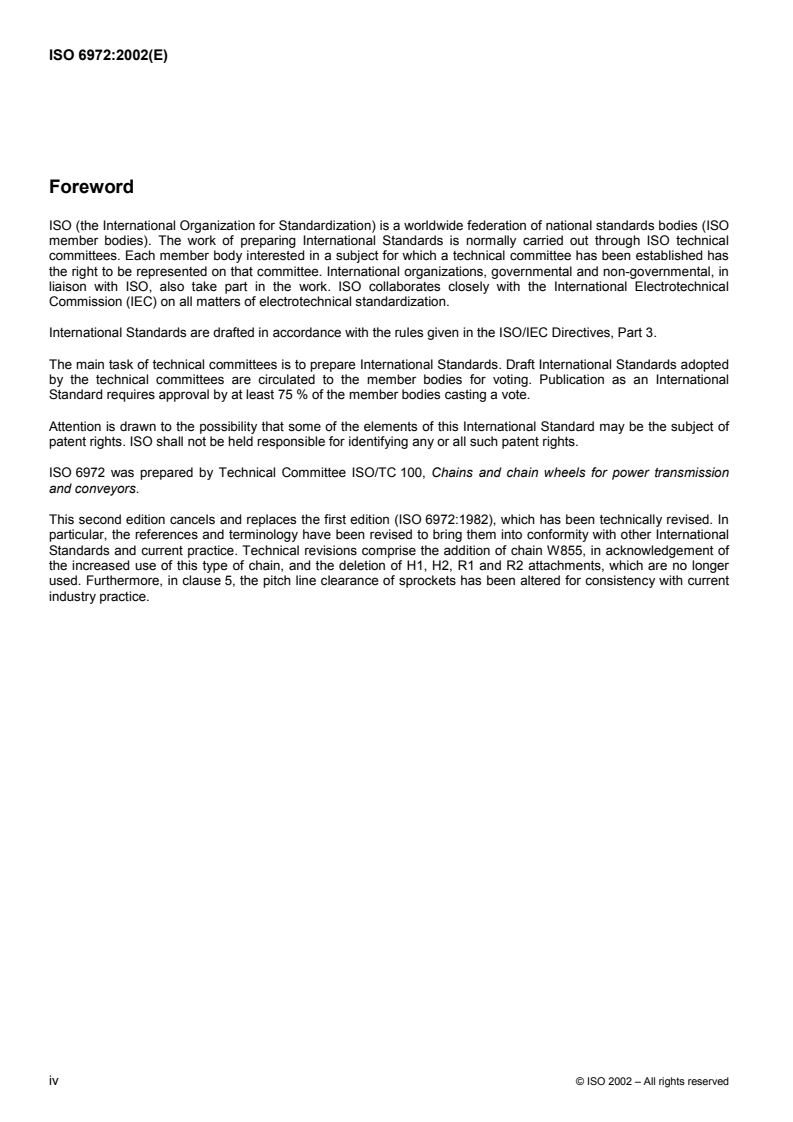

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
The main task of technical committees is to prepare International Standards. Draft International Standards adopted
by the technical committees are circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 6972 was prepared by Technical Committee ISO/TC 100, Chains and chain wheels for power transmission
and conveyors.
This second edition cancels and replaces the first edition (ISO 6972:1982), which has been technically revised. In
particular, the references and terminology have been revised to bring them into conformity with other International
Standards and current practice. Technical revisions comprise the addition of chain W855, in acknowledgement of
the increased use of this type of chain, and the deletion of H1, H2, R1 and R2 attachments, which are no longer
used. Furthermore, in clause 5, the pitch line clearance of sprockets has been altered for consistency with current
industry practice.
iv © ISO 2002 – All rights reserved

INTERNATIONAL STANDARD ISO 6972:2002(E)

Cranked-link mill chains of welded construction, attachments and
sprockets
1 Scope
1)
This International Standard specifies the characteristics of cranked-link mill chains of welded construction suitable
for conveying bulk materials, together with associated attachments and chain sprockets. The chain dimensions
specified in this International Standard ensure interchangeability of both complete chains and individual links for
repair purposes.
This International Standard is applicable to sprockets with between 5 and 36 teeth.
Specifications are also given for eight types of attachment for use with the conveyor chains conforming to this
International Standard.
2 Normative reference
The following normative document contains provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent edition of the normative document indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
ISO 286-2, ISO system of limits and fits — Part 2: Tables of standard tolerance grades and limit deviations for
holes and shafts
3 Chains
3.1 General
The chain is designed to operate with the closed end of each link in the forward direction to produce the maximum
scraping action against the material to be conveyed.
3.2 Nomenclature
The nomenclature of the chains and their component parts is specified in Figures 1 and 2.

1) In the USA, the term “offset sidebar” is used in place of “cranked link”.
3.3 Dimensions
Conveyor chain dimensions shall conform to those given in Table 1 (see Figure 3). Both maximum and minimum
dimensions are specified to ensure interchangeability of links made by different chain manufacturers. Although
these represent limits for interchangeability, they shall not necessarily be regarded as limits of tolerance for
manufacture.
3.4 Tensile strength
3.4.1 Minimum tensile strength
The minimum tensile strength is that value which shall be exceeded when a tensile force is applied to a sample
which is tested to destruction in accordance with 3.4.2.
NOTE This minimum tensile strength is not a working force. It is intended primarily as a comparative figure between chains
of different construction. For application information, it is necessary to consult the manufacturers or their published data.
3.4.2 Tensile testing
A tensile force, not less than the minimum tensile strength specified in Table 1, shall be applied slowly to the ends
of a chain, containing a minimum of three free pitches, by means of shackles so designed as to allow universal
movement. The actual test method is at the discretion of the manufacturer.
Failure shall be considered to have occurred at the first point where increasing extension is no longer accompanied
by increasing force, i.e. the summit of the force/extension diagram.
Any test in which failure occurs adjacent to the shackles shall be disregarded.
3.5 Length accuracy
Finished chains shall be measured either in the dry state or after light lubrication.
The standard nominal length for measurement shall be that nearest to 3 048 mm.
The chain shall be supported throughout its length and the measuring force specified in Table 1 shall be applied.
+ 0,32 %
The finished chain length shall be equal to the nominal chain length .
Chains that work in parallel may be matched by agreement between the purchaser and the manufacturer.
3.6 Designation
The designation numbers for welded-steel-type cranked link mill chains are based on the ISO chain numbers given
in Table 1. These numbers are derived from those given to the cast pintle or steel engineering type which they
replace and have been given the prefix W to indicate that they are of welded design.
3.7 Marking
The chains shall be marked with the manufacturer's name or trademark and in addition should be marked with the
appropriate ISO chain number given in Table 1.
The marking of the chain shall not be obscured by the attachments.
2 © ISO 2002 – All rights reserved

NOTE The illustration does not define the actual form of the cranked link.
Figure 1 — Cranked link chain assembly

Key
1 Cranked plate
2 Bush
3 Connecting pin
NOTE The illustration does not define the actual form of the cranked link.
Figure 2 — Typical cranked link components

4 © ISO 2002 – All rights reserved
The overall width of connecting links is
b + b when riveted
,
5 6
b + b when there is a fastener at one side
,
4 5
2 b when there is a fastener at both sides
,
The line of cranking, or offset, between l and l is straight.
1 2
NOTE The illustration does not define the actual form of the cranked link.
a
Pitch line
Figure 3 — Chain dimensions and symbols (see Table 1)

Table 1 — Chain dimensions, measuring forces and tensile strengths
ISO chain Pitch Tensile
number strength
a
d b d d h h l l l l b b b b b c
p
1 1 2 3 1 2 1 2 3 4 2 3 4 5 6
nom.
min. min.
max. min. max. min. max. max. min. min. max. max. max. min. max. max. max.
mm kN
W78 66,27 22,9 28,4 12,78 12,9 30 28,4 16,5 17 16,8 16,8 51 51,6 45,2 39,6 42,7 6,4 0,9 93 107
W82 78,1 31,5 31,8 14,35 14,48 33,5 31,8 19,8 21,1 19,6 20,8 57,4 57,9 48,3 41,7 45,2 6,4 1,33 100 131
W106 152,4 37,1 41,2 19,13 19,25 39,6 38,1 22,9 27,2 26,4 26,9 71,6 72,1 62,2 56,4 59,4 9,6 1,78 169 224
W110 152,4 32 46,7 19,13 19,25 39,6 38,1 22,9 27,2 26,4 26,9 76,5 77 62,2 54,9 59,4 9,6 1,33 169 224
W111 120,9 37,1 57,2 19,13 19,25 39,6 38,1 22,9 27,2 22,6 26,9 85,6 86,4 69,8 63,5 64,3 9,6 1,78 169 224
W124 101,6 37,1 41,2 19,13 19,25 39,6 38,1 22,9 27,2 22,6 26,9 71,6 72,1 62 56,4 59,4 9,6 1,78 169 224
W124H 103,2 41,7 41,2 22,3 22,43 52,3 50,8 28,2 30,5 27,9 30,2 76,5 77 70,6 62,5 65,8 12,7 3,11 275 355
W132 153,67 44,7 69,85 25,48 25,6 52,3 50,8 30 30,5 30 30,2 111,8 112,3 88,1 79,2 83,3 12,7 3,11 275 378
W855 153,67 44,7 69,85 28,57 28,78 65 63,5 37,1 38,1 36,5 37,8 118,64 118,87 94,5 84,8 88,9 15,87 4,44 — 552
a
The pitch, p, is a theoretical reference dimension used in the calculation of chain lengths and sprocket dimensions, and is not intended for use in the inspection of individual links.

Bush diameter
Width between plates for sprocket
contact at inner end
Connecting pin body diameter
Bush bore
Chain path depth
Plate depth
Crank clearance dimensions
Plate end clearance dimensions
Width over link at inner end
Width between plates at outer end
Width over pin fastening to centreline
Width over pin head to centreline
Width over rivet to centreline
Chain plate thickness
Measuring force
Pin heat treated
All heat treated
4 Attachm
...

NORME ISO
INTERNATIONALE 6972
Deuxième édition
2002-09-15
Chaînes en acier, de construction soudée,
à maillons coudés, plaques-attaches et
roues dentées
Cranked-link mill chains of welded construction, attachments and sprockets

Numéro de référence
©
ISO 2002

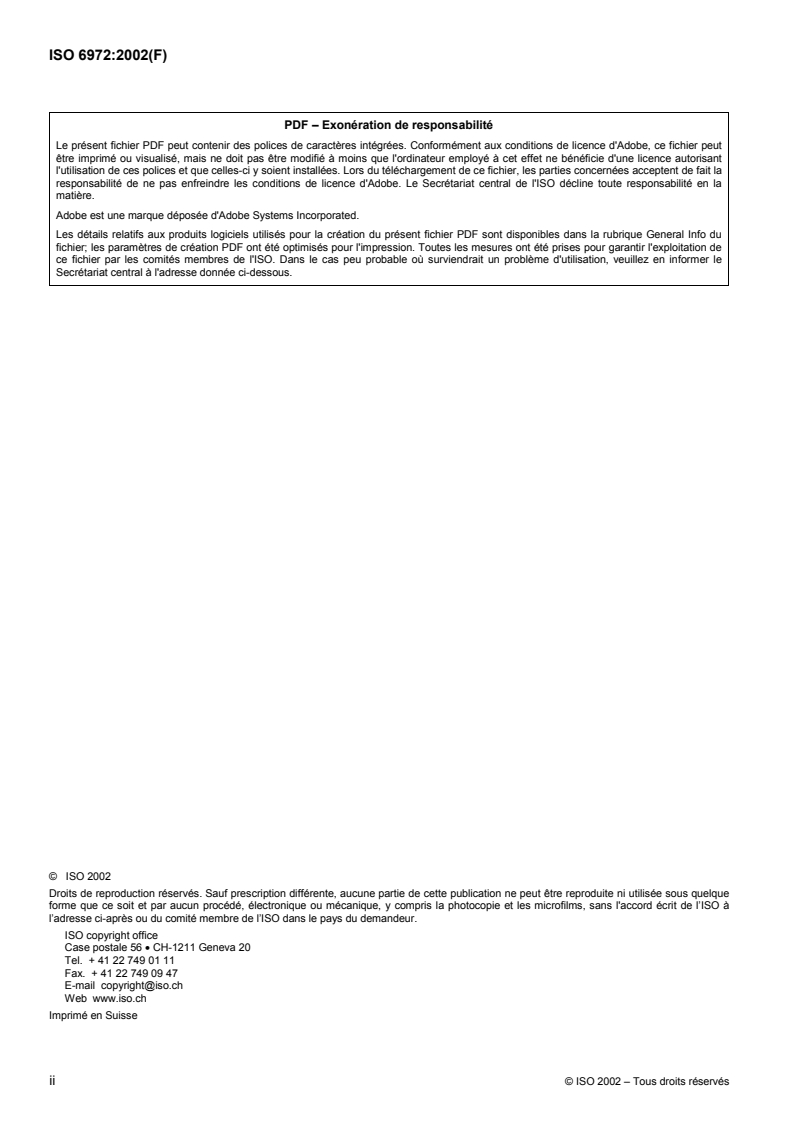

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.

©  ISO 2002
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Imprimé en Suisse
ii © ISO 2002 – Tous droits réservés

Sommaire Page
Avant-propos . iv
1 Domaine d'application . 1
2 Référence normative. 1
3 Chaînes. 1
3.1 Généralités. 1
3.2 Nomenclature . 1
3.3 Dimensions . 2
3.4 Résistance à la traction . 2
3.5 Exactitude sur la longueur . 2
3.6 Désignation. 2
3.7 Marquage . 2
4 Plaques-attaches. 6
4.1 Types . 6
4.2 Dimensions . 6
5 Roues dentées. 13
5.1 Dimensions diamétrales. 13
5.2 Profil du creux de la denture. 16
5.3 Profil du bord. 17
5.4 Tolérances . 18
5.5 Marquage . 18

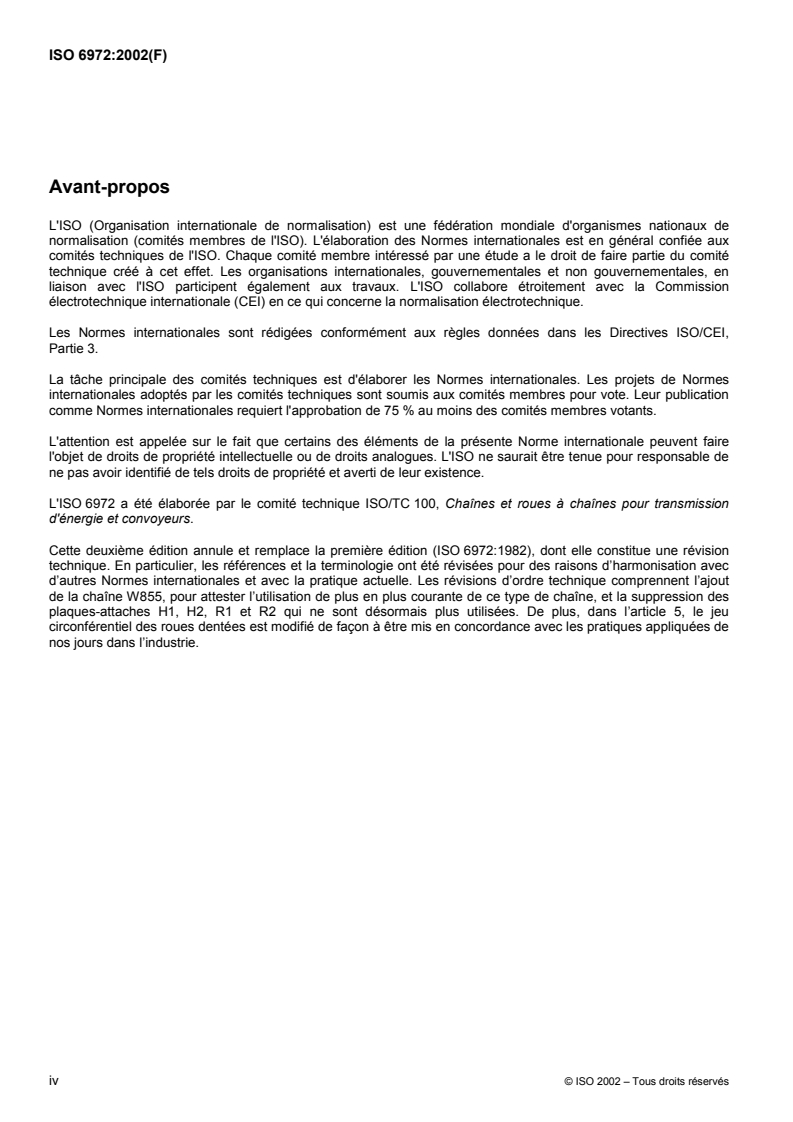

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 3.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l'approbation de 75 % au moins des comités membres votants.
L'attention est appelée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l'objet de droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 6972 a été élaborée par le comité technique ISO/TC 100, Chaînes et roues à chaînes pour transmission
d'énergie et convoyeurs.
Cette deuxième édition annule et remplace la première édition (ISO 6972:1982), dont elle constitue une révision
technique. En particulier, les références et la terminologie ont été révisées pour des raisons d’harmonisation avec
d’autres Normes internationales et avec la pratique actuelle. Les révisions d’ordre technique comprennent l’ajout
de la chaîne W855, pour attester l’utilisation de plus en plus courante de ce type de chaîne, et la suppression des
plaques-attaches H1, H2, R1 et R2 qui ne sont désormais plus utilisées. De plus, dans l’article 5, le jeu
circonférentiel des roues dentées est modifié de façon à être mis en concordance avec les pratiques appliquées de
nos jours dans l’industrie.
iv © ISO 2002 – Tous droits réservés

NORME INTERNATIONALE ISO 6972:2002(F)

Chaînes en acier, de construction soudée, à maillons coudés,
plaques-attaches et roues dentées
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques des chaînes en acier, de construction soudée, à
maillons coudés, appropriées au transport des matériaux en vrac, ainsi que celles des plaques-attaches et des
roues dentées qui y sont associées. Les dimensions des chaînes spécifiées dans la présente Norme internationale
garantissent l’interchangeabilité des chaînes complètes et des différents maillons, pour les besoins de réparation.
La présente Norme internationale est applicable aux roues dentées comprenant de 5 à 36 dents.
Des spécifications sont également indiquées pour huit types de plaques-attaches destinées à être utilisées avec
les chaînes de convoyeurs conformes à la présente Norme internationale.
2 Référence normative
Le document normatif suivant contient des dispositions qui, par suite de la référence qui y est faite, constituent des
dispositions valables pour la présente Norme internationale. Pour les références datées, les amendements
ultérieurs ou les révisions de ces publications ne s'appliquent pas. Toutefois, les parties prenantes aux accords
fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer l'édition la plus
récente du document normatif indiqué ci-après. Pour les références non datées, la dernière édition du document
normatif en référence s'applique. Les membres de l'ISO et de la CEI possèdent le registre des Normes
internationales en vigueur.
ISO 286-2, Système ISO de tolérances et d'ajustements — Partie 2: Tables des degrés de tolérance normalisés et
des écarts limites des alésages et des arbres
3 Chaînes
3.1 Généralités
La chaîne est conçue pour fonctionner avec l’extrémité fermée de chaque maillon orientée vers l’avant de façon à
obtenir un effet maximal de raclage vis-à-vis du matériau à transporter.
3.2 Nomenclature
La nomenclature des chaînes et de leurs éléments constitutifs est donnée aux Figures 1 et 2.
3.3 Dimensions
Les dimensions des chaînes de convoyeurs doivent être conformes à celles qui sont indiquées dans le Tableau 1
(voir Figure 3). Les dimensions maximales et minimales sont spécifiées de manière à garantir l’interchangeabilité
des maillons fabriqués par différents fabricants de chaînes. Bien qu’elles représentent des limites pour
l’interchangeabilité, elles ne doivent pas nécessairement être considérées comme des limites de tolérance pour la
fabrication
3.4 Résistance à la traction
3.4.1 Résistance minimale à la traction
La résistance minimale à la traction est la valeur qui doit être dépassée lorsqu’une force de traction est appliquée à
l’échantillon soumis à l’essai jusqu’à destruction conformément à 3.4.2.
NOTE Cette résistance minimale à la traction n’est pas une force utile. Elle est principalement destinée à servir de repère
comparatif entre des chaînes de conceptions différentes. Pour obtenir des informations concernant les applications, il est
nécessaire de consulter les fabricants ou leurs documentations.
3.4.2 Essais de traction
Une force de traction non inférieure à la résistance minimale à la traction spécifiée dans le Tableau 1 doit être
appliquée lentement aux extrémités d’une chaîne, contenant au moins trois pas, au moyen de mors conçus de
façon à permettre à l’échantillon de se déplacer dans tous les sens. La méthode d’essai définitive est laissée au
choix du fabricant.
Il faut considérer qu’il se produit une rupture au premier emplacement où une extension croissante cesse de
s’accompagner d’une force croissante, c’est-à-dire au sommet du graphique force/extension.
En cas de rupture à proximité immédiate des mors, l’essai ne doit pas être considéré comme valable.
3.5 Exactitude sur la longueur
Les chaînes finies doivent être mesurées non graissées ou après graissage léger.
La longueur nominale normale de mesurage doit être aussi proche que possible de 3 048 mm.
La chaîne doit être soutenue sur toute sa longueur, et la force de mesurage indiquée dans le Tableau 1 doit être
appliquée.
+ 0,32 %
La longueur de la chaîne finie doit être égale à la longueur nominale de la chaîne à .
Des chaînes qui travaillent en parallèle peuvent être appariées après accord entre le client et le fabricant.
3.6 Désignation
Les numéros de désignation des chaînes en acier, de type soudé, à maillons coudés, sont basés sur les numéros
de chaîne ISO indiqués dans le Tableau 1. Ces numéros découlent de ceux qui sont donnés au type à maillons
moulés ou pour constructions métalliques que ces chaînes remplacent, et sont assortis du préfixe W pour indiquer
qu’elles sont de conception soudée.
3.7 Marquage
Les chaînes doivent porter un marquage du nom du fabricant ou de l’appellation commerciale, et il convient d’y
apposer un marquage du numéro de chaîne ISO pertinent, indiqué dans le Tableau 1.
Le marquage de la chaîne ne doit pas être masqué par les plaques-attaches.
2 © ISO 2002 – Tous droits réservés

NOTE L’illustration ne précise pas la forme réelle du maillon coudé.
Figure 1 — Chaîne à maillons coudés assemblée

Légende
1 Plaque coudée
2 Douille
3 Axe de jonction
NOTE L’illustration ne précise pas la forme réelle du maillon coudé.
Figure 2 — Éléments constitutifs types d'un maillon coudé

4 © ISO 2002 – Tous droits réservés
La largeur hors tout des maillons de jonction est égale à
b + b , pour les maillons avec axes rivés;
5 6
b + b , pour les maillons avec système de fermeture d’un seul côté;
4 5
2b pour les maillons avec système de fermeture des deux côtés.
La distance entre l et l est rectiligne.
1 2
NOTE L’illustration ne précise pas la forme réelle du maillon coudé.
a
Axe primitif
Figure 3 — Dimensions de la chaîne et symboles (voir Tableau 1)

Tableau 1 — Dimensions des chaînes, forces de mesurage et valeurs de résistance à la traction
Numéro Pas Résistance à la
de chaîne traction
ISO
a
d b d d h h l l l l b b b b b c
p
1 1 2 3 1 2 1 2 3 4 2 3 4 5 6
min. min.
max. min. max. min. max. max. min. min. max. max. max. min. max. max. max. nom.
mm kN
W78 66,27 22,9 28,4 12,78 12,9 30 28,4 16,5 17 16,8 16,8 51 51,6 45,2 39,6 42,7 6,4 0,9 93 107
W82 78,1 31,5 31,8 14,35 14,48 33,5 31,8 19,8 21,1 19,6 20,8 57,4 57,9 48,3 41,7 45,2 6,4 1,33 100 131
W106 152,4 37,1 41,2 19,13 19,25 39,6 38,1 22,9 27,2 26,4 26,9 71,6 72,1 62,2 56,4 59,4 9,6 1,78 169 224
W110 152,4 32 46,7 19,13 19,25 39,6 38,1 22,9 27,2 26,4 26,9 76,5 77 62,2 54,9 59,4 9,6 1,33 169 224
W111
...

NORME ISO
INTERNATIONALE 6972
Deuxième édition
2002-09-15
Chaînes en acier, de construction soudée,
à maillons coudés, plaques-attaches et
roues dentées
Cranked-link mill chains of welded construction, attachments and sprockets

Numéro de référence
©
ISO 2002
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.

©  ISO 2002
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Imprimé en Suisse
ii © ISO 2002 – Tous droits réservés

Sommaire Page
Avant-propos . iv
1 Domaine d'application . 1
2 Référence normative. 1
3 Chaînes. 1
3.1 Généralités. 1
3.2 Nomenclature . 1
3.3 Dimensions . 2
3.4 Résistance à la traction . 2
3.5 Exactitude sur la longueur . 2
3.6 Désignation. 2
3.7 Marquage . 2
4 Plaques-attaches. 6
4.1 Types . 6
4.2 Dimensions . 6
5 Roues dentées. 13
5.1 Dimensions diamétrales. 13
5.2 Profil du creux de la denture. 16
5.3 Profil du bord. 17
5.4 Tolérances . 18
5.5 Marquage . 18

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 3.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l'approbation de 75 % au moins des comités membres votants.
L'attention est appelée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l'objet de droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 6972 a été élaborée par le comité technique ISO/TC 100, Chaînes et roues à chaînes pour transmission
d'énergie et convoyeurs.
Cette deuxième édition annule et remplace la première édition (ISO 6972:1982), dont elle constitue une révision
technique. En particulier, les références et la terminologie ont été révisées pour des raisons d’harmonisation avec
d’autres Normes internationales et avec la pratique actuelle. Les révisions d’ordre technique comprennent l’ajout
de la chaîne W855, pour attester l’utilisation de plus en plus courante de ce type de chaîne, et la suppression des
plaques-attaches H1, H2, R1 et R2 qui ne sont désormais plus utilisées. De plus, dans l’article 5, le jeu
circonférentiel des roues dentées est modifié de façon à être mis en concordance avec les pratiques appliquées de
nos jours dans l’industrie.
iv © ISO 2002 – Tous droits réservés

NORME INTERNATIONALE ISO 6972:2002(F)

Chaînes en acier, de construction soudée, à maillons coudés,
plaques-attaches et roues dentées
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques des chaînes en acier, de construction soudée, à
maillons coudés, appropriées au transport des matériaux en vrac, ainsi que celles des plaques-attaches et des
roues dentées qui y sont associées. Les dimensions des chaînes spécifiées dans la présente Norme internationale
garantissent l’interchangeabilité des chaînes complètes et des différents maillons, pour les besoins de réparation.
La présente Norme internationale est applicable aux roues dentées comprenant de 5 à 36 dents.
Des spécifications sont également indiquées pour huit types de plaques-attaches destinées à être utilisées avec
les chaînes de convoyeurs conformes à la présente Norme internationale.
2 Référence normative
Le document normatif suivant contient des dispositions qui, par suite de la référence qui y est faite, constituent des
dispositions valables pour la présente Norme internationale. Pour les références datées, les amendements
ultérieurs ou les révisions de ces publications ne s'appliquent pas. Toutefois, les parties prenantes aux accords
fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer l'édition la plus
récente du document normatif indiqué ci-après. Pour les références non datées, la dernière édition du document
normatif en référence s'applique. Les membres de l'ISO et de la CEI possèdent le registre des Normes
internationales en vigueur.
ISO 286-2, Système ISO de tolérances et d'ajustements — Partie 2: Tables des degrés de tolérance normalisés et
des écarts limites des alésages et des arbres
3 Chaînes
3.1 Généralités
La chaîne est conçue pour fonctionner avec l’extrémité fermée de chaque maillon orientée vers l’avant de façon à
obtenir un effet maximal de raclage vis-à-vis du matériau à transporter.
3.2 Nomenclature
La nomenclature des chaînes et de leurs éléments constitutifs est donnée aux Figures 1 et 2.
3.3 Dimensions
Les dimensions des chaînes de convoyeurs doivent être conformes à celles qui sont indiquées dans le Tableau 1
(voir Figure 3). Les dimensions maximales et minimales sont spécifiées de manière à garantir l’interchangeabilité
des maillons fabriqués par différents fabricants de chaînes. Bien qu’elles représentent des limites pour
l’interchangeabilité, elles ne doivent pas nécessairement être considérées comme des limites de tolérance pour la
fabrication
3.4 Résistance à la traction
3.4.1 Résistance minimale à la traction
La résistance minimale à la traction est la valeur qui doit être dépassée lorsqu’une force de traction est appliquée à
l’échantillon soumis à l’essai jusqu’à destruction conformément à 3.4.2.
NOTE Cette résistance minimale à la traction n’est pas une force utile. Elle est principalement destinée à servir de repère
comparatif entre des chaînes de conceptions différentes. Pour obtenir des informations concernant les applications, il est
nécessaire de consulter les fabricants ou leurs documentations.
3.4.2 Essais de traction
Une force de traction non inférieure à la résistance minimale à la traction spécifiée dans le Tableau 1 doit être
appliquée lentement aux extrémités d’une chaîne, contenant au moins trois pas, au moyen de mors conçus de
façon à permettre à l’échantillon de se déplacer dans tous les sens. La méthode d’essai définitive est laissée au
choix du fabricant.
Il faut considérer qu’il se produit une rupture au premier emplacement où une extension croissante cesse de
s’accompagner d’une force croissante, c’est-à-dire au sommet du graphique force/extension.
En cas de rupture à proximité immédiate des mors, l’essai ne doit pas être considéré comme valable.
3.5 Exactitude sur la longueur
Les chaînes finies doivent être mesurées non graissées ou après graissage léger.
La longueur nominale normale de mesurage doit être aussi proche que possible de 3 048 mm.
La chaîne doit être soutenue sur toute sa longueur, et la force de mesurage indiquée dans le Tableau 1 doit être
appliquée.
+ 0,32 %
La longueur de la chaîne finie doit être égale à la longueur nominale de la chaîne à .
Des chaînes qui travaillent en parallèle peuvent être appariées après accord entre le client et le fabricant.
3.6 Désignation
Les numéros de désignation des chaînes en acier, de type soudé, à maillons coudés, sont basés sur les numéros
de chaîne ISO indiqués dans le Tableau 1. Ces numéros découlent de ceux qui sont donnés au type à maillons
moulés ou pour constructions métalliques que ces chaînes remplacent, et sont assortis du préfixe W pour indiquer
qu’elles sont de conception soudée.
3.7 Marquage
Les chaînes doivent porter un marquage du nom du fabricant ou de l’appellation commerciale, et il convient d’y
apposer un marquage du numéro de chaîne ISO pertinent, indiqué dans le Tableau 1.
Le marquage de la chaîne ne doit pas être masqué par les plaques-attaches.
2 © ISO 2002 – Tous droits réservés

NOTE L’illustration ne précise pas la forme réelle du maillon coudé.
Figure 1 — Chaîne à maillons coudés assemblée

Légende
1 Plaque coudée
2 Douille
3 Axe de jonction
NOTE L’illustration ne précise pas la forme réelle du maillon coudé.
Figure 2 — Éléments constitutifs types d'un maillon coudé

4 © ISO 2002 – Tous droits réservés
La largeur hors tout des maillons de jonction est égale à
b + b , pour les maillons avec axes rivés;
5 6
b + b , pour les maillons avec système de fermeture d’un seul côté;
4 5
2b pour les maillons avec système de fermeture des deux côtés.
La distance entre l et l est rectiligne.
1 2
NOTE L’illustration ne précise pas la forme réelle du maillon coudé.
a
Axe primitif
Figure 3 — Dimensions de la chaîne et symboles (voir Tableau 1)

Tableau 1 — Dimensions des chaînes, forces de mesurage et valeurs de résistance à la traction
Numéro Pas Résistance à la
de chaîne traction
ISO
a
d b d d h h l l l l b b b b b c
p
1 1 2 3 1 2 1 2 3 4 2 3 4 5 6
min. min.
max. min. max. min. max. max. min. min. max. max. max. min. max. max. max. nom.
mm kN
W78 66,27 22,9 28,4 12,78 12,9 30 28,4 16,5 17 16,8 16,8 51 51,6 45,2 39,6 42,7 6,4 0,9 93 107
W82 78,1 31,5 31,8 14,35 14,48 33,5 31,8 19,8 21,1 19,6 20,8 57,4 57,9 48,3 41,7 45,2 6,4 1,33 100 131
W106 152,4 37,1 41,2 19,13 19,25 39,6 38,1 22,9 27,2 26,4 26,9 71,6 72,1 62,2 56,4 59,4 9,6 1,78 169 224
W110 152,4 32 46,7 19,13 19,25 39,6 38,1 22,9 27,2 26,4 26,9 76,5 77 62,2 54,9 59,4 9,6 1,33 169 224
W111
...
