ISO 5347-12:1993
(Main)Methods for the calibration of vibration and shock pick-ups - Part 12: Testing of transverse shock sensitivity
Methods for the calibration of vibration and shock pick-ups - Part 12: Testing of transverse shock sensitivity
Lays down detailed specifications for the instrumentation and procedure to be used for transverse shock sensitivity testing. Applies to rectilinear accelerometers of the strain gauge, piezoresistive and piezoelectric type. Is applicable for a time range from 0,01 ms to 10 ms and a dynamic range from 100 m/s^2 to 10^5 m/s^2. The limits of uncertainty applicable are ± 20 % of reading.
Méthodes pour l'étalonnage de capteurs de vibrations et de chocs — Partie 12: Essai de sensibilité aux chocs transversaux
L'ISO 5347 comprend une série de documents traitant des méthodes pour l'étalonnage de capteurs de vibrations et de chocs. La présente partie de l'ISO 5347 fournit des spécifications détaillées sur l'appareillage et le mode opératoire à utiliser pour l'essai de sensibilité aux chocs transversaux. Elle s'applique aux accéléromètres de translation rectiligne du type à extensomètre, piézo-résistif et piézo-électrique. La présente partie de l'ISO 5347 est applicable pour une gamme de durée de 0,01 ms à 10 ms et une gamme dynamique de 100 m/s2à 105m/s2. Les limites d'incertitude applicables sont à plus ou moins 20 % de la lecture.
General Information
- Status
- Published
- Publication Date
- 15-Dec-1993
- Technical Committee
- ISO/TC 108 - Mechanical vibration, shock and condition monitoring
- Drafting Committee
- ISO/TC 108/WG 34 - Calibration of vibration and shock transducers
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 17-Dec-2021
- Completion Date
- 13-Dec-2025
Relations
- Consolidated By
ISO 14921:2001 - Thermal spraying - Procedures for the application of thermally sprayed coatings for engineering components - Effective Date
- 06-Jun-2022
Overview
ISO 5347-12:1993 specifies the instrumentation and procedural requirements for testing the transverse shock sensitivity of rectilinear accelerometers. The procedure applies to strain-gauge, piezoresistive and piezoelectric transducers and is intended to support calibration activities and quality control in test laboratories and sensor manufacturing.
Key scope points from the standard:
- Applies to rectilinear accelerometers of the strain-gauge, piezoresistive and piezoelectric type.
- Applicable impulse duration range: 0.01 ms to 10 ms.
- Dynamic acceleration range: 100 m/s² to 100 000 m/s².
- Limits of uncertainty applicable: ±20% of reading.
- Ambient temperature control recommended at 23 °C ± 3 °C.
Key Topics
Apparatus and mounting: The shock machine must provide a fixture for delivering transverse shocks to the sensor under test and allow mounting the accelerometer at different angles about its sensitive axis.
Pulse durations and amplitudes: The standard identifies preferred impulse durations (in ms): 0.01; 0.02; 0.05; 1; 2; 5; 10. Preferred acceleration values (in m/s²) include: 100; 200; 500; 1 000; 2 000; 5 000; 10 000; 20 000; 50 000; 100 000.
Test procedure: Submit the transducer to shock pulses matching the durations and accelerations used for its calibration (see ISO 5347-2). Record the maximum and minimum transverse sensitivity values observed at different angular positions.
Result expression: Compute the transverse sensitivity S (in percent) as:
S = (A_trans / A) × 100
where A_trans is the amplitude of the transverse response and A is the amplitude of the shock in the test direction. Report maximum and minimum values and the corresponding mounting angles.
Applications
- Calibration laboratories performing shock calibration on accelerometers.
- Sensor manufacturers validating transverse sensitivity as part of production testing and quality control.
- Test houses and R&D facilities comparing sensor behaviour under transverse shock loading.
Benefits and practical value:
- Provides a repeatable, standardized method to quantify transverse coupling and cross-axis sensitivity under shock conditions.
- Supports traceable calibration workflows when used alongside ISO 5347 series primary and secondary calibration procedures.
- Helps identify mounting sensitivities and limits relevant to high-acceleration applications.
Related Standards
- ISO 5347-0: Concepts of basic methods for calibration of vibration and shock pick-ups.
- ISO 5347-2: Primary shock calibration methods (reference for matching calibration shock conditions).
- Other parts of the ISO 5347 series cover secondary calibration methods, vibration sensitivity tests, temperature and mounting sensitivity tests.
For practitioners, ISO 5347-12:1993 should be used in conjunction with other ISO 5347 parts to ensure consistent, traceable calibration and reporting of accelerometer shock sensitivity.
ISO 5347-12:1993 - Methods for the calibration of vibration and shock pick-ups
ISO 5347-12:1993 - Méthodes pour l'étalonnage de capteurs de vibrations et de chocs
ISO 5347-12:1993 - Méthodes pour l'étalonnage de capteurs de vibrations et de chocs
Frequently Asked Questions
ISO 5347-12:1993 is a standard published by the International Organization for Standardization (ISO). Its full title is "Methods for the calibration of vibration and shock pick-ups - Part 12: Testing of transverse shock sensitivity". This standard covers: Lays down detailed specifications for the instrumentation and procedure to be used for transverse shock sensitivity testing. Applies to rectilinear accelerometers of the strain gauge, piezoresistive and piezoelectric type. Is applicable for a time range from 0,01 ms to 10 ms and a dynamic range from 100 m/s^2 to 10^5 m/s^2. The limits of uncertainty applicable are ± 20 % of reading.
Lays down detailed specifications for the instrumentation and procedure to be used for transverse shock sensitivity testing. Applies to rectilinear accelerometers of the strain gauge, piezoresistive and piezoelectric type. Is applicable for a time range from 0,01 ms to 10 ms and a dynamic range from 100 m/s^2 to 10^5 m/s^2. The limits of uncertainty applicable are ± 20 % of reading.
ISO 5347-12:1993 is classified under the following ICS (International Classification for Standards) categories: 17.160 - Vibrations, shock and vibration measurements. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 5347-12:1993 has the following relationships with other standards: It is inter standard links to ISO 14921:2001. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 5347-12:1993 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
IS0 5347-12:1993(E)
- Part 9: Secondary vibration calibration by comparison of phase an-
gles
- Part 10: Primary calibration by high-impact shocks
- Part 11: Testing of transverse vibration sensitivity
- Part 12: Testing of transverse shock sensitivity
- Part 13: Testing of base strain sensitivity
- Part 14: Resonance frequency testing of undamped accelerometers
on a steel block
- Part 15: Testing of acoustic sensitivity
- Part 16: Testing of mounting torque sensitivity
- Part 17: Testing of fixed temperature sensitivity
- Part 18: Testing of transient temperature sensitivity
- Part 19: Testing of magnetic field sensitivity
- Part 20: Primary vibration calibration by the reciprocity method
This page intentionally left blank

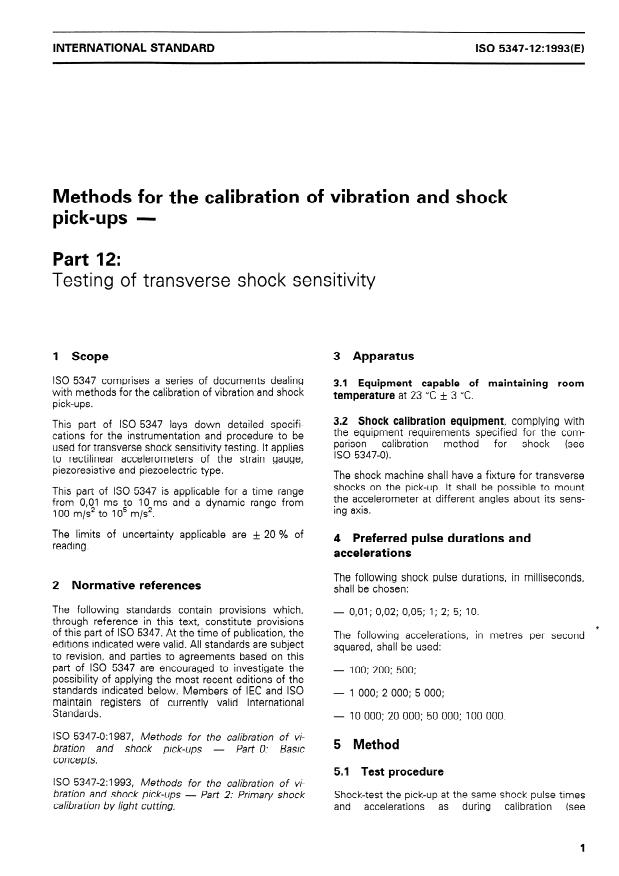

INTERNATIONAL STANDARD IS0 5347=12:1993(E)
Methods for the calibration of vibration and shock
pick-ups -
Part 12:
Testing of transverse shock sensitivity
1 scope 3 Apparatus
IS0 5347 comprises a series of documents dealing
3.1 Equipment capable of maintaining room
with methods for the calibration of vibration and shock
temperature at 23 “C + 3 “C.
-
pick-ups.
3.2 Shock calibration equipment, complying with
This part of IS0 5347 lays down detailed specifi-
the equipment requirements specified for the com-
cations for the instrumentation and procedure to be
parison calibration method for shock (see
used for transverse shock sensitivity testing. It applies
IS0 5347-O).
to rectilinear accelerometers of the strain gauge,
piezoresistive and piezoelectric type.
The shock machine shall have a fixture for transverse
shocks on the pick-up. It shall be possible to mount
This part of IS0 5347 is applicable for a time range
the accelerometer at different angles about its sens-
from O,O% ms to 10 ms and a dynamic range from
ing axis.
100 m/s* to lo5 m/s*.
The limits of uncertainty applicable are + 20 % of
-
4 Preferred pulse durations and
reading.
accelerations
The following shock pulse durations, in milliseconds,
2 Nor
...
NORME
ISO
INTERNATIONALE
Première édition
1993-I 2-i 5
Méthodes pour l’étalonnage de capteurs
de vibrations et de chocs -
Partie 12:
Essai de sensibilité aux chocs transversaux
Methods for the calibration of vibration and shock pick-ups -
Part 12: Testing of transverse shock sensitivity
Numbro de référence
ISO 5347-l 2: 1993(F)

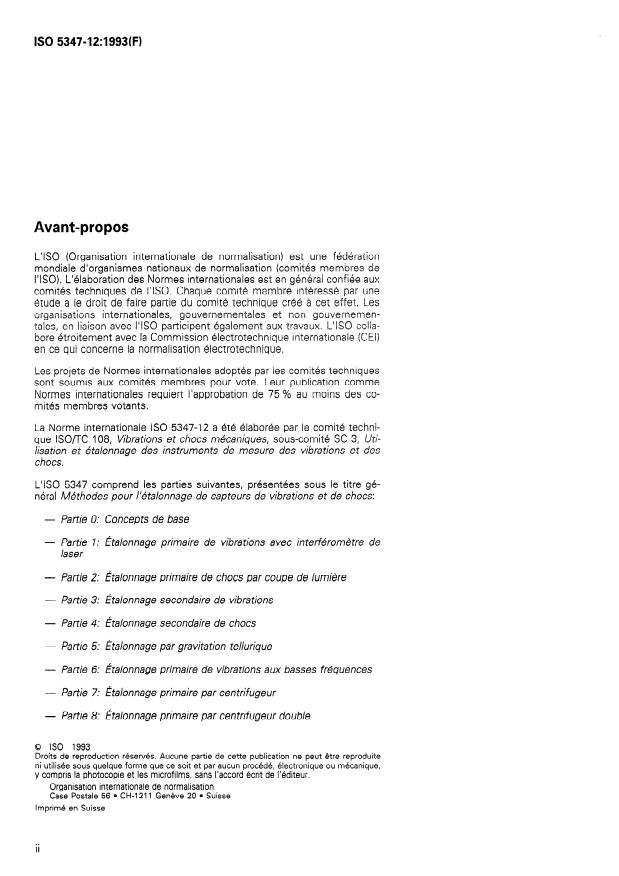

ISO 5347=12:1993(F)
