ISO 725:2009

NORME ISO
INTERNATIONALE 725
Deuxième édition
2009-04-15



Filetages ISO en inches — Dimensions de
base
ISO inch screw threads — Basic dimensions





Numéro de référence
ISO 725:2009(F)
©
ISO 2009

---------------------- Page: 1 ----------------------
ISO 725:2009(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


DOCUMENT PROTÉGÉ PAR COPYRIGHT


©  ISO 2009
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2009 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 725:2009(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Symboles . 1
3 Dimensions de base . 2
Bibliographie . 14

© ISO 2009 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 725:2009(F)

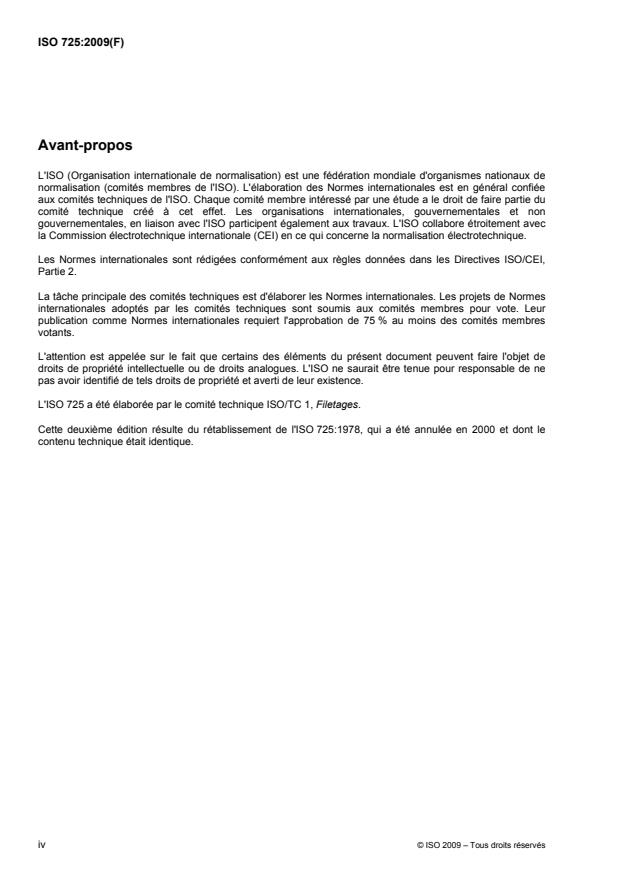

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 725 a été élaborée par le comité technique ISO/TC 1, Filetages.
Cette deuxième édition résulte du rétablissement de l'ISO 725:1978, qui a été annulée en 2000 et dont le
contenu technique était identique.

iv © ISO 2009 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 725:2009(F)

Filetages ISO en inches — Dimensions de base
1 Domaine d'application
La présente Norme internationale spécifie les dimensions de base, en inches, des filetages ISO en inches
conformes à l'ISO 263. Les dimensions se réfèrent aux dimensions de base conformes à l'ISO 68-2.
2 Symboles
D diamètre extérieur de base du filetage intérieur (diamètre nominal)
d diamètre extérieur de base du filetage extérieur (diamètre nominal)
D diamètre sur flancs de base du filetage intérieur
2
d diamètre sur flancs de base du filetage extérieur
2
D diamètre intérieur de base du filetage intérieur
1
d diamètre intérieur de base du filetage extérieur
1
H hauteur du triangle générateur
n nombre de filets par inch (25,4 mm)
© ISO 2009 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 725:2009(F)
3 Dimensions de base
Les dimensions doivent être conformes à la Figure 1 et au Tableau 1.
Les valeurs des diamètres D , d , D et d ont été calculées à l'aide des équations suivantes et arrondies,
2 2 1 1
dans le Tableau 1, à la quatrième décimale:
3 0,649 519
DD=− 2× H=D−
2
8 n
3 0,649 519
dd=− 2× H=d−
2
8 n
5 1,082 532
DD=− 2× H=D−
1
8 n
5 1,082 532
dd=− 2× H=d−
1
8 n
où
H= 0,866 025 40 n

a
Pas du profil, Pn=1.
Figure 1 — Dimensions de base

2 © ISO 2009 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 725:2009(F)
Tableau 1 — Basic dimensions
Nombre
Diamètre Série de Diamètre Diamètre
de filets
extérieur filetage sur flancs intérieur
par inch
Désignation
D, d n D , d D , d
2 2 1 1
in  in in
No. 0 0,060 0 80 UNF 0,051 9 0,046 5
64 UNC 0,062 9 0,056 1
No. 1 0,073 0
72 UNF 0,064 0 0,058 0
56 UNC 0,074 4 0,066 7
No. 2 0,086 0
64 UNF 0,075 9 0,069 1
48 UNC 0,085 5 0,076 4
No. 3 0,099 0
56 UNF 0,087 4 0,079 7
40 UNC 0,095 8 0,084 9
No. 4 0,112 0
48 UNF 0,098 5 0,089 4
40 UNC 0,108 8 0,097 9
No. 5 0,125 0
44 UNF 0,110 2 0,100 4
32 UNC 0,117 7 0,104 2
No. 6 0,138 0
40 UNF 0,121 8 0,110 9
32 UNC 0,143 7 0,130 2
No. 8 0,164 0
36 UNF 0,146 0 0,133 9
24 UNC 0,162 9 0,144 9
No. 10 0,190 0
32 UNF 0,169 7 0,156 2
24 UNC 0,188 9 0,170 9
No. 12 0,216 0
28 UNF 0,192 8 0,177 3
32 UNEF 0,195 7 0,182 2
20 UNC 0,217 5 0,195 9
1/4 0,250 0
28 UNF 0,226 8 0,211 3
32 UNEF 0,229 7 0,216 2
18 UNC 0,276 4 0,252 4
20 UN 0,280 0 0,258 4
5/16 0,312 5
24 UNF 0,285 4 0,267 4
28 UN 0,289 3 0,273 8
32 UNEF 0,292 2 0,278 7
16 UNC 0,334 4 0,307 3
20 UN 0,342 5 0,320 9
3/8 0,375 0
24 UNF 0,347 9 0,329 9
28 UN 0,351 8 0,336 3
32 UNEF 0,354 7 0,341 2
© ISO 2009 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 725:2009(F)
Tableau 1 (suite)
Nombre
Diamètre Série de Diamètre Diamètre
de filets
extérieur filetage sur flancs intérieur
par inch
Désignation
D, d n D , d D , d
2 2 1 1
in  in in
14 UNC 0,391 1 0,360 2
16 UN 0,396 9 0,369 8
7/16 0,437 5
20 UNF 0,405 0 0,383 4
28 UNEF 0,414 3 0,398 8
32 UN 0,417 2 0,403 7
13 UNC 0,450 0 0,416 7
16 UN 0,459 4 0,432 3
1/2 0,500 0
20 UNF 0,467 5 0,445 9
28 UNEF 0,476 8 0,461 3
32 UN 0,479 7 0,466 2
12 UNC 0,508 4 0,472 3
16 UN 0,521 9 0,494 8
18 UNF 0,526 4 0,502 4
9/16 0,562 5
20 UN 0,530 0 0,508 4
24 UNEF 0,535 4 0,517 4
28 UN 0,539 3 0,523 8
32 UN 0,542 2 0,528 7
11 UNC 0,566 0 0,526 6
12 UN 0,570 9 0,534 8
16 UN 0,584 4 0,557 3
18 UNF 0,588 9 0,564 9
5/8 0,625 0
20 UN 0,592 5 0,570 9
24 UNEF 0,597 9 0,579 9
28 UN 0,601 8 0,586 3
32 UN 0,604 7 0,591 2
12 UN 0,633 4 0,597 3
16 UN 0,646 9 0,619 8
20 UN 0,655 0 0,633 4
11/16 0,687 5
24 UNEF 0,660 4 0,642 4
28 UN 0,664 3 0,648 8
32 UN 0,667 2 0,653 7
4 © ISO 2009 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 725:2009(F)
Tableau 1 (suite)
Nombre
Diamètre Série de Diamètre Diamètre
de filets
extérieur filetage sur flancs intérieur
par inch
Désignation
D, d n D , d D , d
2 2 1 1
in  in in
10 UNC 0,685 0 0,641 7
12 UN 0,695 9 0,659 8
16 UNF 0,709 4 0,682 3
3/4 0,750 0
20 UNEF 0,717 5 0,695 9
28 UN 0,726 8 0,711 3
32 UN 0,729 7 0,716 2
12 UN 0,758 4 0,722 3
16 UN 0,771 9 0,744 8
13/16 0,812 5 20 UNEF 0,780 0 0,758 4
28 UN 0,789 3 0,773 8
32 UN 0,792 2 0,778 7
9 UNC 0,802 8 0,754 7
12 UN 0,820 9 0,784 8
14 UNF 0,828 6 0,797 7
7/8 0,875 0
16 UN 0,834 4 0,807 3
20 UNEF 0,842 5 0,820 9
28 UN 0,851 8 0,836 3
32 UN 0,854 7 0,841 2
12 UN 0,883 4 0,847 3
16 UN 0,896 9 0,869 8
15/16 0,937 5 20 UNEF 0,905 0 0,883 4
28 UN 0,914 3 0,898 8
32 UN 0,917 2 0,903 7
8 UNC 0,918 8 0,864 7
12 UNF 0,945 9 0,909 8
16 UN 0,959 4 0,932 3
1 1,000 0
20 UNEF 0,967 5 0,945 9
28 UN 0,976 8 0,961 3
32 UN 0,979 7 0,966 2
8 UN 0,981 3 0,927 2
12 UN 1,008 4 0,972 3
16 UN 1,021 9 0,994 8
1 1/16 1,062 5
18
...
