ISO 2812-5:2018
(Main)Paints and varnishes - Determination of resistance to liquids - Part 5: Temperature-gradient oven method
Paints and varnishes - Determination of resistance to liquids - Part 5: Temperature-gradient oven method
This document specifies a method, using a temperature-gradient oven, for determining the resistance of an individual-layer or multi-layer system of coating materials to the effects of liquids or paste-like products. This method enables the testers to determine the effects of the test substance on the coating and, if necessary, to assess the damage to the substrate.
Peintures et vernis — Détermination de la résistance aux liquides — Partie 5: Méthode au four à gradient de température
Le présent document spécifie une méthode utilisant un four à gradient de température pour déterminer la résistance d'un système de revêtement monocouche ou multicouche à l'action de liquides ou de produits pâteux. Cette méthode permet aux opérateurs de déterminer l'effet de la substance d'essai sur le revêtement et, si nécessaire, d'évaluer la détérioration du subjectile.
General Information
- Status
- Published
- Publication Date
- 02-Aug-2018
- Technical Committee
- ISO/TC 35/SC 9 - General test methods for paints and varnishes
- Drafting Committee
- ISO/TC 35/SC 9/WG 31 - Properties after application
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 14-Feb-2024
- Completion Date
- 13-Dec-2025
Relations
- Effective Date
- 06-Jun-2022
- Effective Date
- 18-Jun-2016
Overview
ISO 2812-5:2018 specifies the temperature‑gradient oven method for assessing the resistance of single‑layer or multi‑layer paint and varnish systems to liquids and paste‑like substances. The method exposes coated test panels to controlled droplets of test liquids across a linear temperature gradient, enabling determination of the temperature at which the coating first shows visible change and (if required) any substrate damage.
Key topics and requirements
- Test principle: Apply defined droplets of test substance to a coated panel, insert horizontally into a gradient oven, expose, clean and visually assess for first visible change.
- Gradient oven: Heats the substrate from the bottom to produce a linear temperature gradient (typical setting 35 °C to 80 °C). Gradient specification: 1 °C increase per 1.0 cm along the panel; maximum cross‑width gradient ≤ 2.5 °C. Heating bench design must ensure homogeneous heat transfer.
- Test panels and coating:
- Typical substrate: steel panels ~560 mm × 100 mm, 0.7–1.0 mm thick.
- Coatings prepared per ISO 1514; dry film thickness measured per ISO 2808.
- Condition panels ≥16 h at (23 ± 2) °C and (50 ± 5)% RH (ISO 3270) immediately before testing.
- Test substances and volumes: Use one or more agreed liquids (examples in Annex A include 5% NaOH, 10% HCl, sulfuric acid solutions, water, resins, honey, simulated bird droppings). Droplet volumes typically 25–100 µl depending on substance.
- Procedure parameters:
- Apply droplets at room temperature (18–28 °C) on a lab bench, then insert panel and press to the heating bench.
- Standard exposure: 30 minutes (unless otherwise agreed).
- Clean residues (water or suitable solvent) and assess visually per ISO 13076; reassess after 24 h if not otherwise agreed.
- Reporting and precision:
- Report the temperature of first visible change and full test details (substrate, coating application, film thickness, test substances, gradient, deviations).
- Precision: repeatability r = 4 °C (±2 °C), reproducibility R = 8 °C (±4 °C).
Applications and users
ISO 2812-5 is used to:
- Evaluate chemical and biological liquid resistance of industrial, automotive, marine and architectural coatings.
- Screen formulations during R&D for improved solvent, acid/base and biological‑stain resistance.
- Support quality control, specification compliance and comparative performance claims.
Typical users:
- Coating manufacturers, formulation scientists and R&D labs
- Quality assurance and testing laboratories
- Specifiers and procurement teams evaluating coating durability
Related standards
Normative references include ISO 1513, ISO 1514, ISO 2808, ISO 3270, ISO 4618, ISO 13076 and ISO 15528 - these cover sample prep, panels, film thickness, conditioning, terminology and visual assessment procedures.
ISO 2812-5:2018 - Paints and varnishes — Determination of resistance to liquids — Part 5: Temperature-gradient oven method Released:8/3/2018
ISO 2812-5:2018 - Peintures et vernis — Détermination de la résistance aux liquides — Partie 5: Méthode au four à gradient de température Released:8/3/2018
Frequently Asked Questions
ISO 2812-5:2018 is a standard published by the International Organization for Standardization (ISO). Its full title is "Paints and varnishes - Determination of resistance to liquids - Part 5: Temperature-gradient oven method". This standard covers: This document specifies a method, using a temperature-gradient oven, for determining the resistance of an individual-layer or multi-layer system of coating materials to the effects of liquids or paste-like products. This method enables the testers to determine the effects of the test substance on the coating and, if necessary, to assess the damage to the substrate.
This document specifies a method, using a temperature-gradient oven, for determining the resistance of an individual-layer or multi-layer system of coating materials to the effects of liquids or paste-like products. This method enables the testers to determine the effects of the test substance on the coating and, if necessary, to assess the damage to the substrate.
ISO 2812-5:2018 is classified under the following ICS (International Classification for Standards) categories: 87.040 - Paints and varnishes. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 2812-5:2018 has the following relationships with other standards: It is inter standard links to ISO 7755-4:2013, ISO 2812-5:2007. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 2812-5:2018 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)

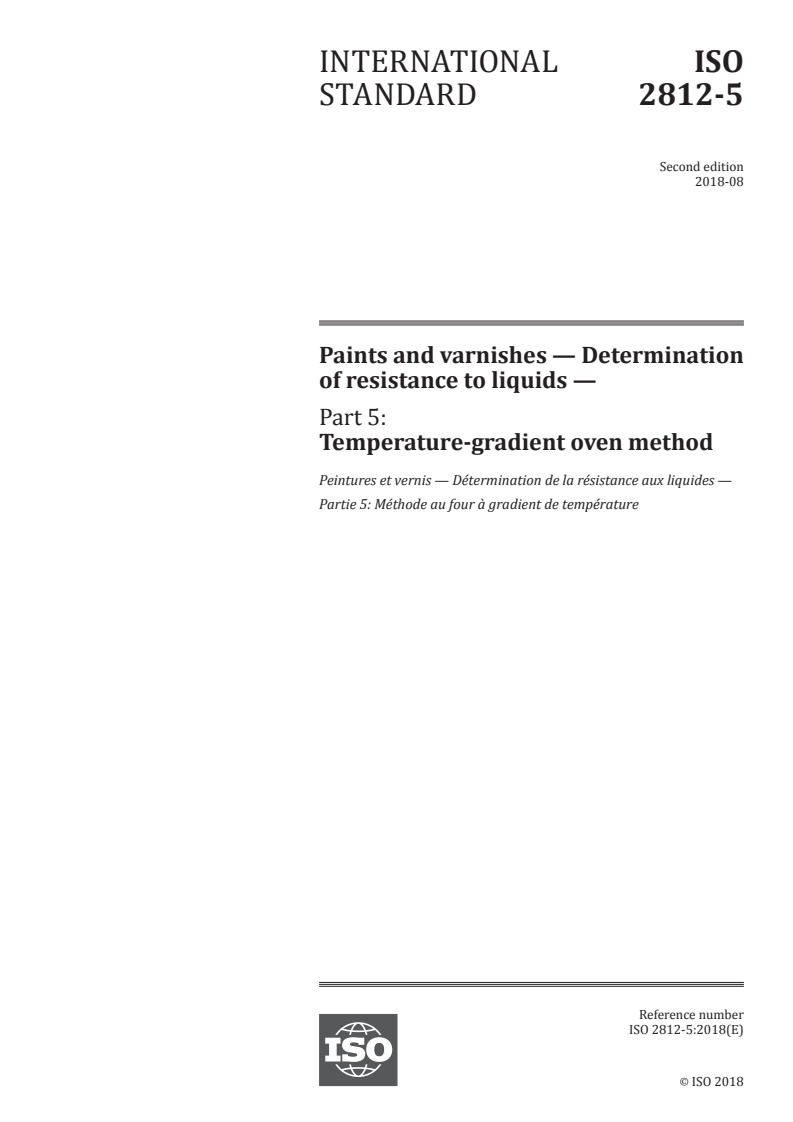

INTERNATIONAL ISO
STANDARD 2812-5
Second edition
2018-08
Paints and varnishes — Determination
of resistance to liquids —
Part 5:
Temperature-gradient oven method
Peintures et vernis — Détermination de la résistance aux liquides —
Partie 5: Méthode au four à gradient de température
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

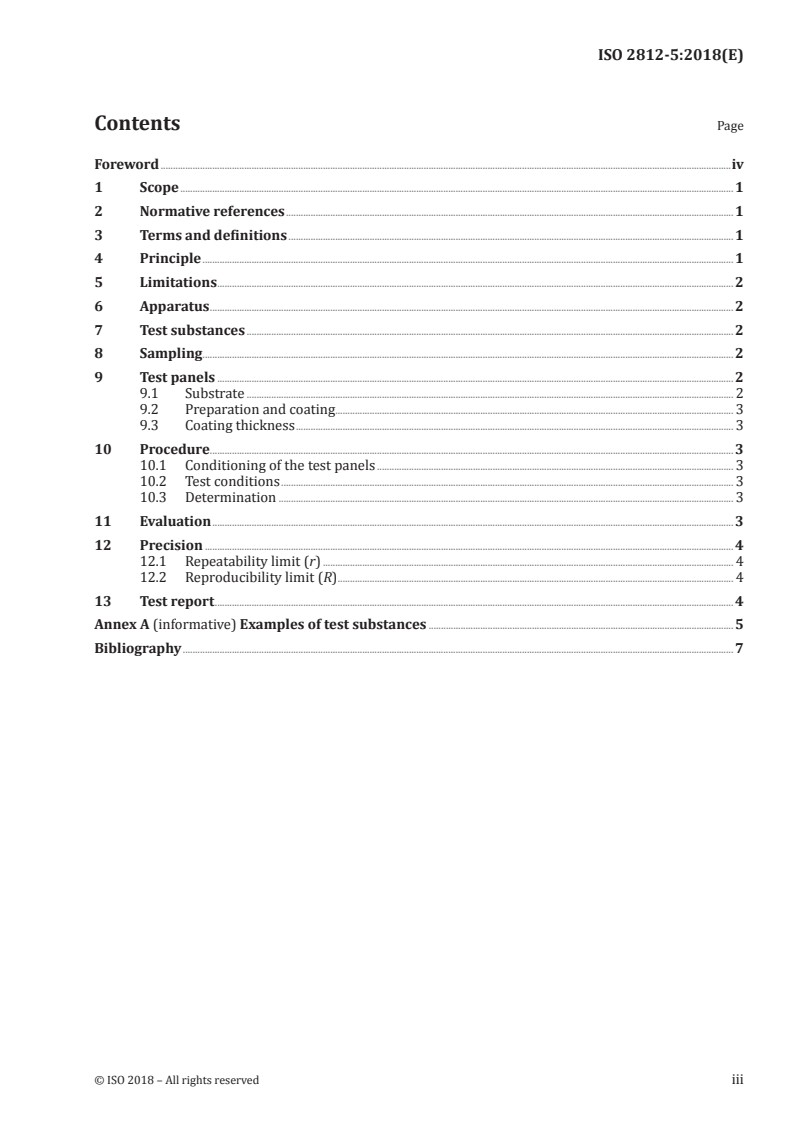

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Limitations . 2
6 Apparatus . 2
7 Test substances . 2
8 Sampling . 2
9 Test panels . 2
9.1 Substrate . 2
9.2 Preparation and coating . . 3
9.3 Coating thickness . 3
10 Procedure. 3
10.1 Conditioning of the test panels . 3
10.2 Test conditions . 3
10.3 Determination . 3
11 Evaluation . 3
12 Precision . 4
12.1 Repeatability limit (r) . 4
12.2 Reproducibility limit (R) . 4
13 Test report . 4
Annex A (informative) Examples of test substances . 5
Bibliography . 7

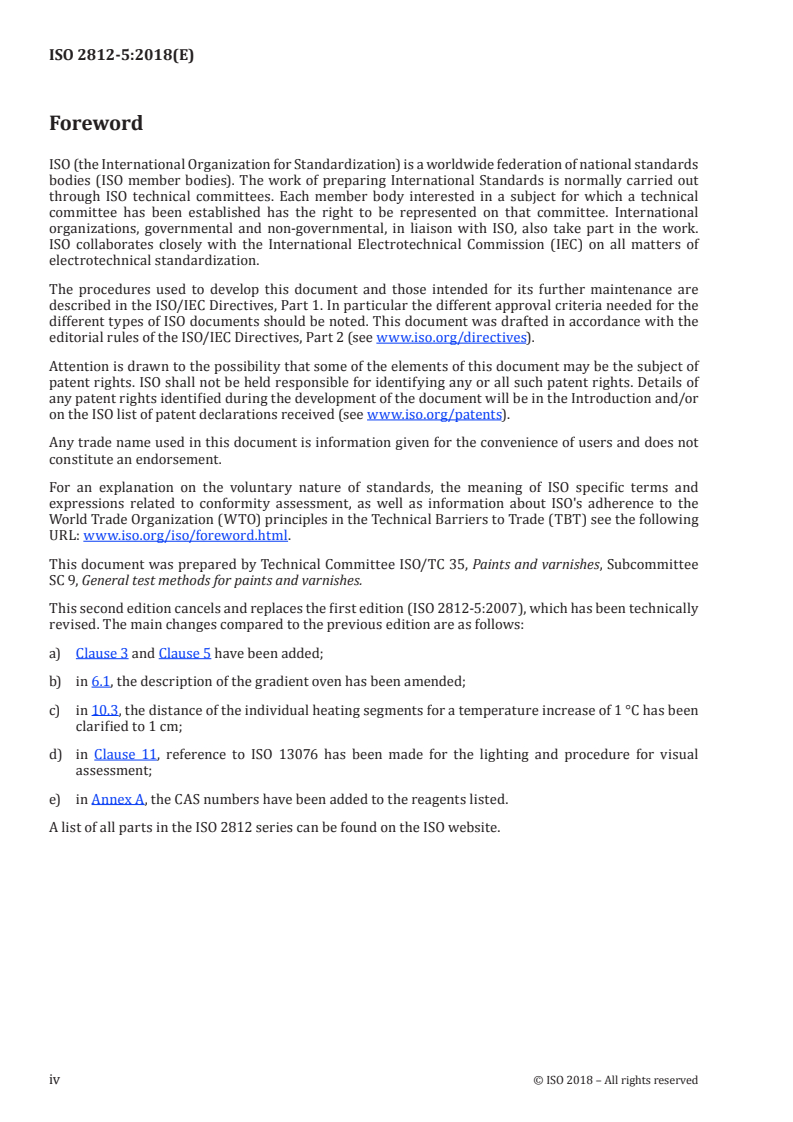

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee
SC 9, General test methods for paints and varnishes.
This second edition cancels and replaces the first edition (ISO 2812-5:2007), which has been technically
revised. The main changes compared to the previous edition are as follows:
a) Clause 3 and Clause 5 have been added;
b) in 6.1, the description of the gradient oven has been amended;
c) in 10.3, the distance of the individual heating segments for a temperature increase of 1 °C has been
clarified to 1 cm;
d) in Clause 11, reference to ISO 13076 has been made for the lighting and procedure for visual
assessment;
e) in Annex A, the CAS numbers have been added to the reagents listed.
A list of all parts in the ISO 2812 series can be found on the ISO website.
iv © ISO 2018 – All rights reserved
INTERNATIONAL STANDARD ISO 2812-5:2018(E)
Paints and varnishes — Determination of resistance to
liquids —
Part 5:
Temperature-gradient oven method
1 Scope
This document specifies a method, using a temperature-gradient oven, for determining the resistance
of an individual-layer or multi-layer system of coating materials to the effects of liquids or paste-like
products.
This method enables the testers to determine the effects of the test substance on the coating and, if
necessary, to assess the damage to the substrate.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1513, Paints and varnishes — Exami
...

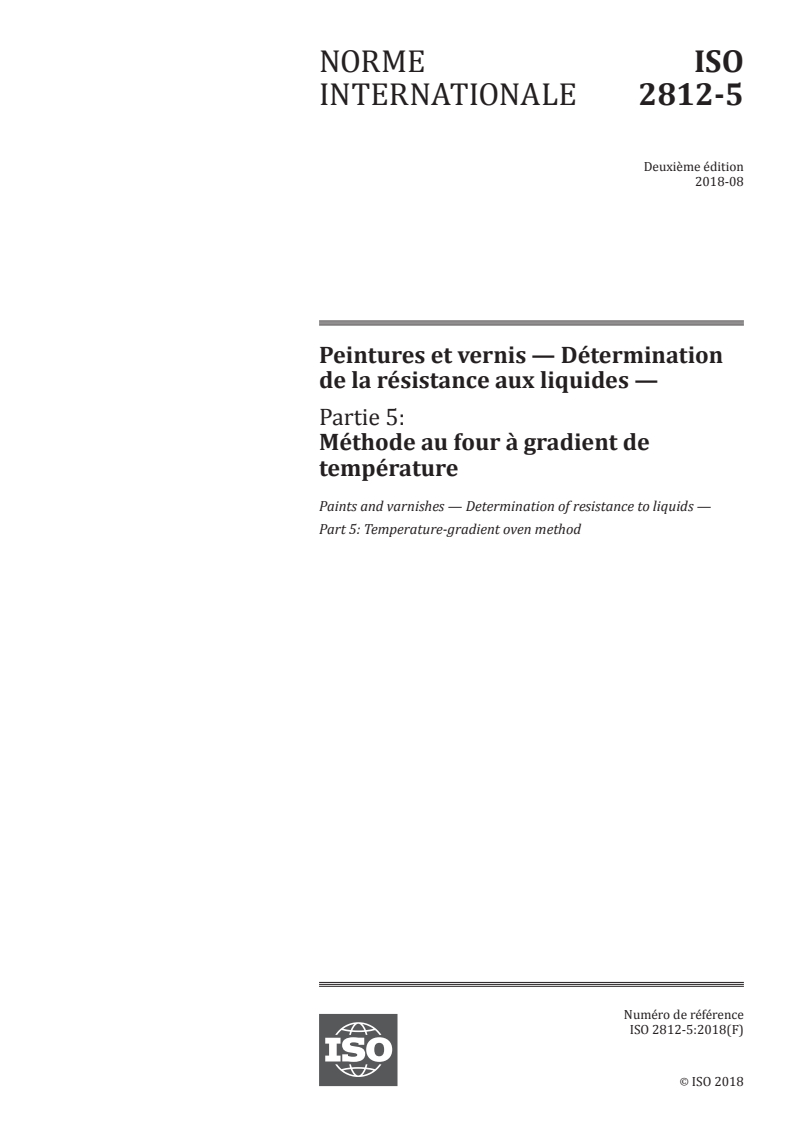

NORME ISO
INTERNATIONALE 2812-5
Deuxième édition
2018-08
Peintures et vernis — Détermination
de la résistance aux liquides —
Partie 5:
Méthode au four à gradient de
température
Paints and varnishes — Determination of resistance to liquids —
Part 5: Temperature-gradient oven method
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

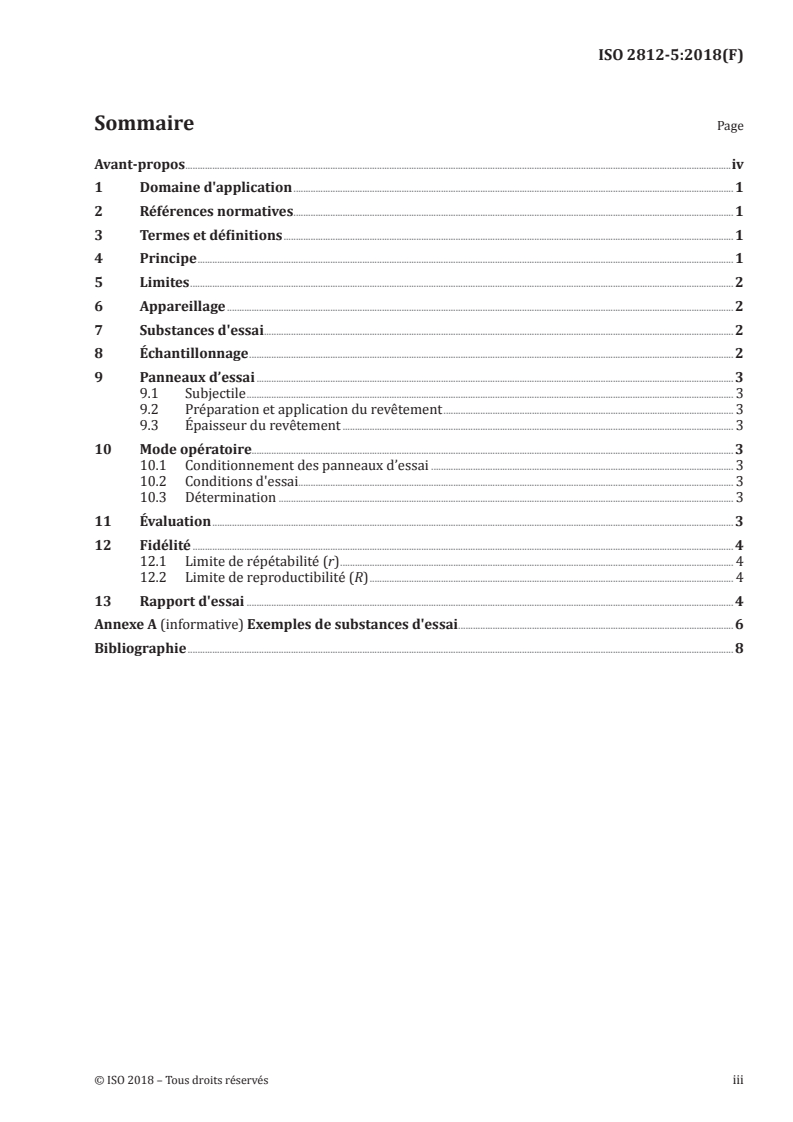

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 1
5 Limites . 2
6 Appareillage . 2
7 Substances d'essai . 2
8 Échantillonnage . 2
9 Panneaux d’essai . 3
9.1 Subjectile . 3
9.2 Préparation et application du revêtement . 3
9.3 Épaisseur du revêtement . 3
10 Mode opératoire. 3
10.1 Conditionnement des panneaux d’essai . 3
10.2 Conditions d'essai. 3
10.3 Détermination . 3
11 Évaluation . 3
12 Fidélité . 4
12.1 Limite de répétabilité (r) . 4
12.2 Limite de reproductibilité (R) . 4
13 Rapport d'essai . 4
Annexe A (informative) Exemples de substances d'essai . 6
Bibliographie . 8

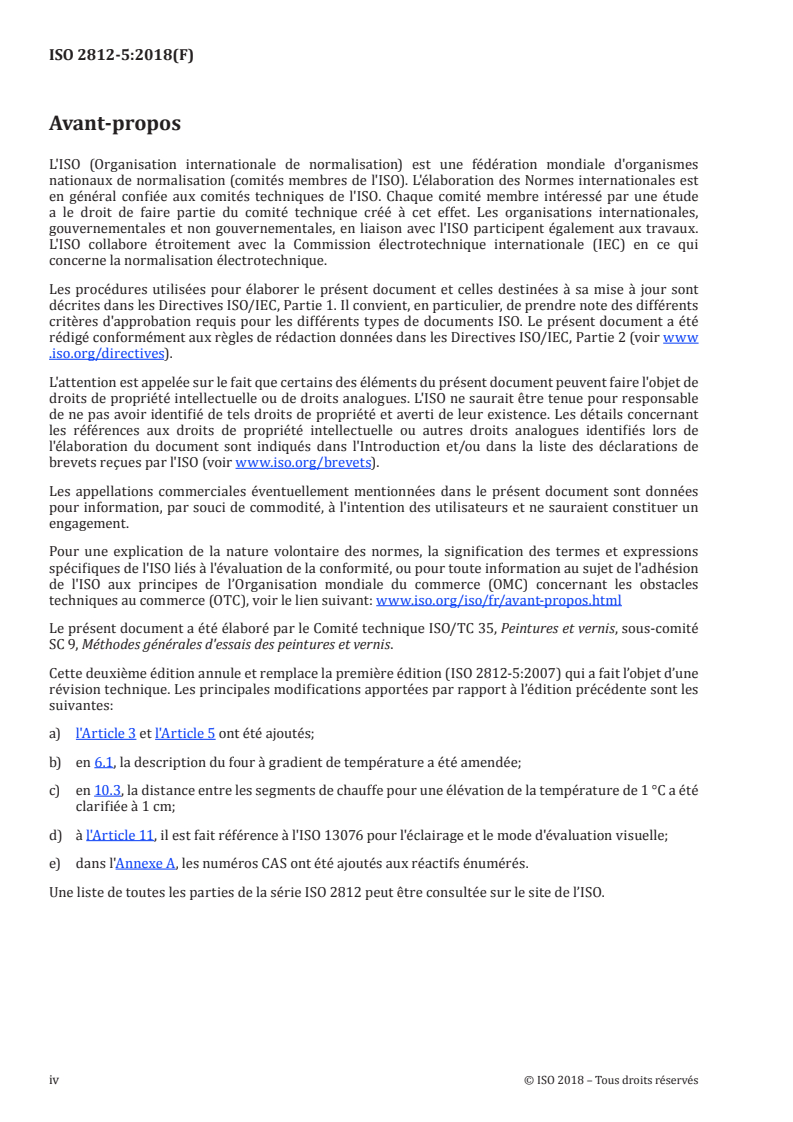

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos .html
Le présent document a été élaboré par le Comité technique ISO/TC 35, Peintures et vernis, sous-comité
SC 9, Méthodes générales d'essais des peintures et vernis.
Cette deuxième édition annule et remplace la première édition (ISO 2812-5:2007) qui a fait l’objet d’une
révision technique. Les principales modifications apportées par rapport à l’édition précédente sont les
suivantes:
a) l'Article 3 et l'Article 5 ont été ajoutés;
b) en 6.1, la description du four à gradient de température a été amendée;
c) en 10.3, la distance entre les segments de chauffe pour une élévation de la température de 1 °C a été
clarifiée à 1 cm;
d) à l'Article 11, il est fait référence à l'ISO 13076 pour l'éclairage et le mode d'évaluation visuelle;
e) dans l'Annexe A, les numéros CAS ont été ajoutés aux réactifs énumérés.
Une liste de toutes les parties de la série ISO 2812 peut être consultée sur le site de l’ISO.
iv © ISO 2018 – Tous droits réservés
NORME INTERNATIONALE ISO 2812-5:2018(F)
Peintures et vernis — Détermination de la résistance aux
liquides —
Partie 5:
Méthode au four à gradient de température
1 Domaine d'application
Le présent document spécifie une méthode utilisant un four à gradient de température pour déterminer
la résistance d’un système de revêtement monocouche ou multicouche à l’action de liquides ou de
produits pâteux.
Cette méthode permet aux opérateurs de déterminer l’effet de la substance d’essai sur le revêtement et,
si nécessaire, d’évaluer la détérioration du subjectile.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 1513, Peintures et vernis — Examen et préparation des échantillons pour essai
ISO 1514, Peintures et vernis — Panneaux normalisés pour essai
ISO 2808, Peintures et vernis — Détermination de l’épaisseur du feuil
ISO 3270, Peintures et vernis et leurs matières premières — Températures et humidités pour le
conditionnement et l'essai
ISO 4618, Peintures et vernis — Termes et définitions
ISO 13076, Peintures et vernis — Éclairage et mode opératoire pour évaluations visuelles des revêtements
ISO 15528, Peintures, vernis et matières premières pour peintures et vernis — Échantillonnage
3 Termes et
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
