ISO 14644-14:2016

DRAFT INTERNATIONAL STANDARD
ISO/DIS 14644-14
ISO/TC 209 Secretariat: ANSI
Voting begins on: Voting terminates on:
2014-10-02 2015-03-02
Cleanrooms and associated controlled environments —
Part 14:
Assessment of suitability for use of equipment by airborne
particle concentration
Salles propres et environnements maîtrisés apparentés —
Partie 14: Evaluation de la compatibilité des équipments en termes d’émission particulaire pour une
utilisation en salle propre
ICS: 13.040.35
ISO/CEN PARALLEL PROCESSING
This draft has been developed within the International Organization for
Standardization (ISO), and processed under the ISO lead mode of collaboration
as defined in the Vienna Agreement.
This draft is hereby submitted to the ISO member bodies and to the CEN member
bodies for a parallel five month enquiry.
Should this draft be accepted, a final draft, established on the basis of comments
received, will be submitted to a parallel two-month approval vote in ISO and
THIS DOCUMENT IS A DRAFT CIRCULATED
formal vote in CEN.
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
To expedite distribution, this document is circulated as received from the
IN ADDITION TO THEIR EVALUATION AS
committee secretariat. ISO Central Secretariat work of editing and text
BEING ACCEPTABLE FOR INDUSTRIAL,
composition will be undertaken at publication stage.
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 14644-14:2014(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
©
PROVIDE SUPPORTING DOCUMENTATION. ISO 2014

---------------------- Page: 1 ----------------------
ISO/DIS 14644-14:2014(E)

Copyright notice
This ISO document is a Draft International Standard and is copyright-protected by ISO. Except as
permitted under the applicable laws of the user’s country, neither this ISO draft nor any extract
from it may be reproduced, stored in a retrieval system or transmitted in any form or by any means,
electronic, photocopying, recording or otherwise, without prior written permission being secured.
Requests for permission to reproduce should be addressed to either ISO at the address below or ISO’s
member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Reproduction may be subject to royalty payments or a licensing agreement.
Violators may be prosecuted.
ii © ISO 2014 – All rights reserved

---------------------- Page: 2 ----------------------
Contents Page
Foreword .3
Introduction .5
1 Scope .6
2 Normative references .6
3 Terms and definitions .6
4 General outline of the assessment .7
5 Visual inspection .8
6 Assessment of suitability by airborne particle concentration measurements .8
7 Documentation . 15
8 Statement on cleanroom suitability . 17
Annex A (informative) Example for data processing for determining the cleanroom suitability
deriving from measurements . 18
Annex B (informative) Additional tests as options . 21
Bibliography . 24

© ISO 2014 – All rights reserved
2

---------------------- Page: 3 ----------------------
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 14644-14 was prepared by Technical Committee ISO/TC 209, Cleanrooms and associated controlled
environments and by Technical Committee CEN/TC 243, Cleanroom technology in collaboration.
ISO 14644 consists of the following parts, under the general title Cleanrooms and associated controlled
environments:
 Part 1: Classification of air cleanliness by particle concentration
 Part 2: Monitoring to provide evidence of cleanroom performance related to air cleanliness by particle
concentration
 Part 3: Test methods
 Part 4: Design, construction and start-up
 Part 5: Operations
 Part 7: Separative devices (clean air hoods, gloveboxes, isolators and mini-environments)
 Part 8: Classification of air cleanliness by chemical concentration (ACC)
 Part 9: Classification of surface cleanliness by particle concentration
 Part 10: Classification of surface cleanliness by chemical concentration
 Part 12: Classification of air cleanliness by nanoscale particle concentration
 Part 13: Cleaning of surfaces to achieve defined levels of cleanliness in terms of particle and chemical
classifications
 Part 14: Assessment of suitability for use of equipment by airborne particle concentration
 Part 15: Assessment of suitability for use of equipment and materials by airborne chemical and surface
chemical concentration
Attention is also drawn to ISO 14698, Cleanrooms and associated controlled environments — Bio-
contamination control:
 Part 1: General principles and methods
© ISO 2014 – All rights reserved
3

---------------------- Page: 4 ----------------------
 Part 2: Evaluation and interpretation of biocontamination data
© ISO 2014 – All rights reserved
4

---------------------- Page: 5 ----------------------
Introduction
Cleanrooms and associated controlled environments provide for the control of contamination to levels
appropriate for accomplishing contamination-sensitive activities. Products and processes that benefit from the
control of contamination include those in such industries as aerospace, microelectronics, optics, nuclear, and
life sciences (pharmaceuticals, medical devices, food, healthcare).
This document links the cleanroom classification of air cleanliness by particle concentration (referred to by the
initialism ACP) to the suitability of equipment for use in cleanrooms and associated controlled environments.

Table 1 gives guidance to the user and explains the links between the area of interest (“Contamination of
interest”), the assessment standards (“Applicable assessment standard”) and the related ISO 14644 standard
(“Reference classification standard”).
Table 1 — Links between contamination of interest and assessment standard
Applicable Reference
Contamination Item to be
Category assessment classification Designation
of interest assessed
standard standard
ISO N
particle airborne equipment 14644-14 14644-1
a
particle airborne materials - 14644-1 ISO N
a
particle surface equipment 14644-9 ISO-SCP
-
a
particle surface materials - 14644-9 ISO-SCP
b
chemical airborne equipment 14644-8 ISO-ACC
14644-15
b
chemical airborne materials 14644-15 14644-8 ISO-ACC
a
chemical surface equipment - 14644-10 ISO-SCC
a
chemical surface materials - 14644-10 ISO-SCC
a
There might be future "Applicable assessment standards".
b
ISO 14644-15 is under preparation by ISO/TC 209/WG 11

© ISO 2014 – All rights reserved
5

---------------------- Page: 6 ----------------------
1 Scope

This part of ISO 14644 specifies a methodology to assess the suitability of equipment (e. g. machinery,
measuring equipment, process equipment, components, tools) for use in cleanrooms and associated
controlled environments, with respect to airborne particle cleanliness as specified in ISO 14644-1. Particle
sizes range from 0,1 µm to equal to or larger than 5 µm (given in ISO 14644-1).

NOTE Where regulatory agencies impose supplementary guidelines or restrictions, appropriate adaptation of the
assessment methodology can be required.

The following items are not covered by ISO 14644-14:

- Assessment of suitability with respect to bio-contamination;
- Testing for suitability of decontamination agents and techniques;
- Cleanability of equipment and materials;
- Requirements on design of equipment and selection of materials;
- Physical properties of materials (e. g. electrostatic, thermal properties);
- Optimizing performance of equipment for specific process applications;
- Selection and use of statistical methods for testing;
- Protocols and requirements for local safety regulations.

2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 14644-1:XXXX, Cleanroom and associated controlled environments - Part 1: Classification of air
cleanliness by particle concentration
ISO 14644-3, Cleanrooms and associated controlled environments - Part 3: Test methods

3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
equipment
materials, components and controls, in a system, designed and integrated for a specific function
EXAMPLE testing and manufacturing equipment and machinery; equipment for transport and handling; storage
units; tools; furniture; doors; ceilings; IT hardware; handling robots
3.2
cleanroom suitability
ability to maintain the critical control attributes or condition of any clean zone when used as intended
Note 1 to entry: For the purposes of this standard, the assessment is based on airborne particle concentration.
3.3
test environment
space in which the test is carried out, described by a set of parameters
3.4
cleanliness
condition not exceeding a specified level of contamination
© ISO 2014 – All rights reserved
6

---------------------- Page: 7 ----------------------
3.5
decontamination
removal of undesirable material down to a specified level
[ISO 14644-7:2004]
3.6
cleanroom
room within which the number concentration of airborne particles is controlled and classified, and which is
designed, constructed and operated in a manner to control the introduction, generation, and retention of
particles inside the room

Note 1 to entry: The class of airborne particle concentration is specified.
Note 2 to entry: Levels of other cleanliness attributes such as chemical, viable or nanoscale concentrations in the air, and
also surface cleanliness in terms of particle, nanoscale, chemical and viable concentrations might also be specified and
controlled.
Note 3 to entry: Other relevant physical parameters might also be controlled as required, e.g. temperature, humidity,
pressure, vibration and electrostatic.
[ISO 14644-1:XXXX]
3.7
clean zone
defined space within which the number concentration of airborne particles is controlled and classified, and
which is constructed and operated in a manner to control the introduction, generation, and retention of
contaminants inside the space

Note 1 to entry: The class of airborne particle concentration is specified.
Note 2 to entry: Levels of other cleanliness attributes such as chemical, viable or nanoscale concentrations in the air,and
also surface cleanliness in terms of particle, nanoscale, chemical and viable concentrations might also be specified and
controlled.
Note 3 to entry: A clean zone(s) can be a defined space within a cleanroom or might be achieved by a separative device.
Such a device can be located inside or outside a cleanroom.
Note 4 to entry: Other relevant physical parameters might also be controlled as required, e.g. temperature, humidity,
pressure, vibration and electrostatic.
Note 5 to entry: A clean zone might also be subject to control of air cleanliness in terms of chemical, viable or nanoscale
concentrations, as also to control of surface cleanliness in terms of particle, nanoscale, chemical and viable
concentrations.
[ISO 14644-1:XXXX]

4 General outline of the assessment
Cleanroom suitability assessment has the following outline:

1. Before the assessment can be executed, the customer and supplier shall agree upon the particle size
range(s), with reference to air cleanliness by particle concentration (ACP), designated by ISO Class N
as given in ISO 14644-1 and item to be tested including the modes of operation(s). Each selected
mode of operation shall be assessed separately.
2. A short description how the equipment will be used in routine operation (with operating parameters)
shall be given to promote setting the appropriate testing condition and parameters.
3. Visual inspection (see clause 5)
4. The procedure described in clause 6 shall be used in order to establish a link to the ISO 14644-1
classification system.
NOTE For particle sizes larger than 5 µm the procedure for M descriptor according to ISO 14644-1 should be
used.
5. Execution of measurements (see 6.2 )
© ISO 2014 – All rights reserved
7

---------------------- Page: 8 ----------------------
6. The data gathered will be processed and the results linked to the ISO classification system (see 6.2.9
– 6.2.10)
7. The results obtained shall conclude the equipment’s clean room suitability; the statement shall follow
the defined designation (clause 8)

Additional optional tests (not linked to ISO class N) such as total emission of particles or operational life cycle
test are described in Annex B.
The method described in Annex B.4 may be used to determine the average total emission of equipment and
provides data that may be used to determine the particle load on a cleanroom.
5 Visual inspection
Visual inspection of the equipment shall be carried out before and after any measurement based assessment.
The visual inspection shall ensure that all packaging has been removed and the equipment is undamaged and
that it is correctly assembled and appropriately connected to its required utilities.
Visual surface cleanliness shall be qualitatively assessed such that any subsequent quantifiable tests shall not
be compromised. This part of the visual inspection may include assessment for particles, surface films or
inappropriately located lubricants.
The objectives of this inspection are:
 Identify contamination, such as particles and films originated from manufacturing, packaging,
transportation or initial assembly.
 Identify contamination that has withstood any prior decontamination process.
It is not intended that this inspection provides a measurement of surface cleanliness.
Depending on the location of the contamination, the results from visual inspection should be:
 Recorded and available for comparison with the post- test visual inspection of surface cleanliness.
 Be used as basis to direct a repeat or improved decontamination process.
Detection efficiency of visible contamination on equipment will depend upon the following factors:
 The accessibility and orientation of the surface to be inspected.
 Materials used for equipment construction, their surface condition and treatment.
 Viewing parameters (e. g. illumination, field of view, vision magnification, viewing distance).
For particle contamination in particular it may be useful to assess particle mobility. The use of probes, forced
clean dry air, vacuum device or tape lift could be used.
6 Assessment of suitability by airborne particle concentration measurements
6.1 General
The objective of this clause is to describe a suitability methodology using measurement of airborne particle
emissions at critical locations. By including measurement locations at, or close to, the locations of high particle
concentration (HPC) suitability can be derived related to the intended application cleanroom classification.
This assessment methodology enables a link to the classification system of ISO 14644-1, in one or more
particle size ranges to be established.
In order to assess the cleanroom suitability of equipment, it is intended that the location(s) with HPC emitted
by the equipment are identified and included in the final suitability measurement. Since the size distribution of
© ISO 2014 – All rights reserved
8

---------------------- Page: 9 ----------------------
the emitted particles is not known in advance, it is required that more than one particle size range is
measured. Ideally, three widely spread particle size ranges should be selected.
Subsequently, the particle concentrations thus determined from equipment assessment are compared to the
air cleanliness by particle concentration (ACP) limits for ISO Class N as specified in ISO 14644-1.
For the equipment to be tested it has to be ensured that cleanroom compliant design principles have been
incorporated. These principles include, but are not limited to:
• Selection of appropriate materials and surface finishes;
• Avoidance of static air zones;
• Design principles for cleanability;
• Considerations for maintenance.

This measurement methodology is not intended to determine overall emission rates for the equipment under
test.
6.2 Assessment procedure
6.2.1 Overview
The flow chart in Figure 1 gives an overview of the necessary assessment steps:
© ISO 2014 – All rights reserved
9

---------------------- Page: 10 ----------------------
6.2.2
Requirements and
considerations
6.2.3
Representative mode NO
of operation
6.2.4
Assessment of test
environment
6.2.5
Determination of the
test environment
6.2.6
Approximate
YES
identification of HPC
locations
Have significant
equipment operational
Parameters optimised or
parameter or set up YES
issues resolved?
errors been
identified ?
6.2.7
Precise determination
NO
of HPC locations
6.2.8
Suitability
measurements
6.2.9
Data
processing
6.2.10
8.0
Reference to
7.0
Statement on
ISO 14644-1
Documentation
cleanroom suitability
classification system

Figure 1 — Overview of the assessment procedure
© ISO 2014 – All rights reserved
10

---------------------- Page: 11 ----------------------
6.2.2 Requirements and considerations
When defining the scope of the suitability assessment, aspects that could influence the assessment results
shall be considered, for example (but not limited to):
• Variability between the same type of equipment;
• Pre-conditioning of the equipment to be tested (accumulated operating hours);
• Running-in of equipment.

The test environment shall be agreed upon before testing. The cleanliness class of the test environment shall
be at least one class better than the desired ISO Class (N) in which the equipment will be used.
6.2.3 Representative mode of operation
A representative mode of operation of equipment shall be defined, which ensures that particle emission
sources are detected. The mode of operation has to reflect the intended use of the equipment. In case the
equipment can be operated in different modes of operation (e. g. with or without product) it shall be decided
which of these different modes form part of the assessment. Equipment parameters of operation shall be
defined and agreed upon before testing.
If standardized procedures exist, these procedures shall be taken into consideration. For non-standardized
handling, the manner of handling chosen shall be documented, and reasons for this choice shall be given.
6.2.4 Assessment of the test environment
The objective of these tests is to characterise and select a test environment, prior to installing the equipment
that is to undergo assessment for cleanroom suitability.
Consideration should be given to whether all or some pre-tests are conducted at more than one measuring
plane. An illustration of selected measurement plane(s) may be added.
Information on measurement test methods and equipment may be obtained from ISO 14644-1 and -3. The
following shall be considered:
 Airborne particle concentration measurement: The aim is to confirm that the test environment is at least
one ISO Class (as given in ISO 14644-1) cleaner than the cleanroom or clean zone within which the
equipment is intended to be used.
 Airflow velocity measurement: Guidance range for vertical velocity should be in the range of 0,3 m/s to
0,5 m/s.
 Temperature: Guidance range should be 18 °C to 25 °C
 Humidity: Guidance range should be 30 % RH to 70 % RH
Additional informative pre-tests may include:
 Airflow direction test and visualisation
 Electrostatic and ion generator test
 Particle deposition test
The results of the assessment shall be used for the determination of the test environment (see 6.2.5).
© ISO 2014 – All rights reserved
11

---------------------- Page: 12 ----------------------
6.2.5 Determination of the test environment
The test environment shall provide a background level at least one ISO Class (as given in ISO 14644-1)
cleaner than the cleanroom or clean zone in which the equipment is intended to be used.

NOTE Testing of equipment for ISO Class 1 suitability is accomplished in an ISO Class 1 environment.
The test environment shall not contain any other particle sources than the equipment to be assessed to avoid
influencing the measurement results. This can be achieved using unidirectional airflow.

6.2.6 Approximate identification of HPC location(s)
For equipment with moving elements/components there is frequently a significant variation in the
concentration of particles generated between different zones of the equipment. The intention of the cleanroom
suitability methodology is to include those zones that contain HPC(s) within the suitability assessment
measurements.
The objective of this stage of the assessment is to determine the measuring locations of HPC(s) that shall be
included in the subsequent final suitability measurement. It is essential that moving elements/components,
utilities, interfaces, etc., are included in this assessment.
NOTE The number of moving elements/components may influence the number of approximate HPC locations.
Although safe sampling may impose sampling position limitations, the objective is to vary the distance and/or
position of the sampling probe in order to identify the HPC location(s).
The approximate identification shall be performed using a systematic scan of the equipment with a Discrete
Particle Counter (DPC). The entire system including product spaces of the equipment should be scanned by
the sampling probe. While the equipment is scanned using a sampling probe of the DPC, a correlation
between its position and the HPC is acquired. Depending on the make/model of the DPC used, the feedback
required to establish this correlation may use visual and/ or acoustic means. The sample acquisition time has
to be chosen to ensure that the location of the HPC(s) can be identified appropriately.
NOTE Previously identified contamination sources (output of any pre-tests) should be included in this part of the
assessment.
The conclusions of the measurements undertaken for the approximate identification of particle sources are
qualitative in nature.
6.2.7 Precise determination of HPC location(s)
Following the approximate identification, a precise determination of HPC location(s) is carried out using a DPC
2
assessing at least 28,3 litre of air per min with a probe having an openness limited to 20 cm . During this
measurement stage the geometrical position of the DPC sampling probe is adjusted to achieve the optimum
sampling of the HPC location. Probe position shall be set and recorded. This is repeated for each HPC
location identified under 6.2.6.
NOTE The number of measuring locations will be influenced by the number of moving elements/components.
6.2.8 Suitability measurement(s)
The HPC location(s) with the highest particle concentration shall be selected for the suitability measurement.
Select at least one HPC location for the suitability measurement based on measuring results obtained in 6.2.7.
In addition to the HPC location(s) identified under 6.2.7 it is expected that additional measurement locations
(e. g. associated with product handling, are included).

Perform particle concentration measurement(s) at selected location(s) using a DPC as described in 6.2.7.
© ISO 2014 – All rights reserved
12

---------------------- Page: 13 ----------------------
The following parameters, required for performing the suitability measurements, shall be specified and
recorded:
• Modes of operation of the equipment;
• Number of operating cycles of the equipment;
• Positioning of the equipment to be tested;
• HPC location(s) derived from approximate identification and precise determination;
• Additional measurement point(s) derived from a specific point of interest (e. g. product critical location);
• Positioning of the measuring DPC sampling probe(s);
• Particle size range(s) being assessed;
• The total sample volume according to ISO 14644-1;
• Number of consecutive independent readings at each individual measurement location. For statistical
reasons this number shall be ≥ 100.

NOTE The acquired data from the DPC may be captured, processed and then analysed using suitable software in
order to avoid transcription errors.
6.2.9 Data processing
The following data processing procedure shall be applied to the readings of particle concentrations obtained in
6.2.8. All specified particle size ranges shall be taken into consideration.
A statistical distribution of the particles in the air is assumed in order to obtain significant results from the
statistical analyses to be performed.
In case particle sizes are assessed which are not explicitly listed in the air cleanliness classification table of
ISO 14644-1, equation (1) can be used.
2,08
 0,1
N
c = 10 × (1)
 
n
D
 
Where
c is the maximum permitted concentration (in particles per cubic metre of air) of airborne particles that
n
are equal to or larger than the considered particle size. c is rounded to the nearest whole number,
n
using no more than three significant figures.
N is the ISO classification number, which shall not exceed a value of 9. Intermediate ISO classification
numbers may be specified, with 0,1 the smallest permitted increment of N.
D is the considered particle size [µm]
0,1 is a constant [µm]
Depending on the number of particles per individual measurement, a statistical approach is taken that makes
a distinction between two different types of distribution:
a) Poisson distribution
In the case of measurements where the class limit for particle size under consideration is assumed to be 10
particles per measurement or less, the Poisson distribution is used. This distribution can also be used for
series of measurements whose arithmetic mean is less than 1, equation (2) applies:
x −x
i
x ⋅e
P(x )= (2)
i
C
i
Where
P(x) probability that the number x of particles x number of particles
i i i
© ISO 2014 – All rights reserved
13

---------------------- Page: 14 ----------------------
of a defined particle size is observed
x arithmetic mean of measured numbers of C factorial of x (values see Table 2)
i i
particles

The arithmetic mean of the particle numbers is calculated using equation (3):
(x +x + .+x )
i,1 i,2 i,n (3)
x=
n
Where
x measured value of individual N number of individual measurements
i,n
measurement n

Table 2 — Values of C
i
x C
i i
0 1
1 1
2 2
3 6
4 24
5 120
6 720
7 5 040
8 40 320
9 362 880
10 3 628 800

To obtain information about the proba
...

NORME ISO
INTERNATIONALE 14644-14
Première édition
2016-09-15
Salles propres et environnements
maîtrisés apparentés —
Partie 14:
Évaluation de l’aptitude à l’emploi des
équipements par la détermination
de la concentration de particules en
suspension dans l’air
Cleanrooms and associated controlled environments —
Part 14: Assessment of suitability for use of equipment by airborne
particle concentration
Numéro de référence
ISO 14644-14:2016(F)
©
ISO 2016

---------------------- Page: 1 ----------------------
ISO 14644-14:2016(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 14644-14:2016(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Schéma d’évaluation général . 3
5 Inspection visuelle. 3
6 Évaluation de l’aptitude à l’emploi par des mesurages de la concentration des
particules en suspension dans l’air . 4
6.1 Généralités . 4
6.2 Mode opératoire d’évaluation . 4
6.2.1 Présentation . 4
6.2.2 Exigences et considérations . 6
6.2.3 Mode de fonctionnement représentatif . 6
6.2.4 Considérations relatives à l’environnement d’essai . 6
6.2.5 Détermination de l’environnement d’essai . 7
6.2.6 Identification approximative des emplacements à forte concentration
de particules . 7
6.2.7 Détermination précise des emplacements à forte concentration de particules . 7
6.2.8 Mesurage(s) d’aptitude à l’emploi . 8
6.2.9 Traitement des données . 8
6.2.10 Référence au système de classification de l’ISO 14644-1 .10
7 Documentation .11
7.1 Généralités .11
7.2 Exigences de documentation communes .11
7.3 Documentation concernant l’inspection visuelle .11
7.4 Documentation concernant l’évaluation de l’environnement d’essai .12
7.5 Documentation concernant le mesurage de classification .12
8 Déclaration sur l’aptitude à l’emploi en salle propre .13
Annexe A (informative) Exemple de traitement des données à partir de mesurages .14
Annexe B (informative) Essais facultatifs supplémentaires .18
Bibliographie .21
© ISO 2016 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 14644-14:2016(F)

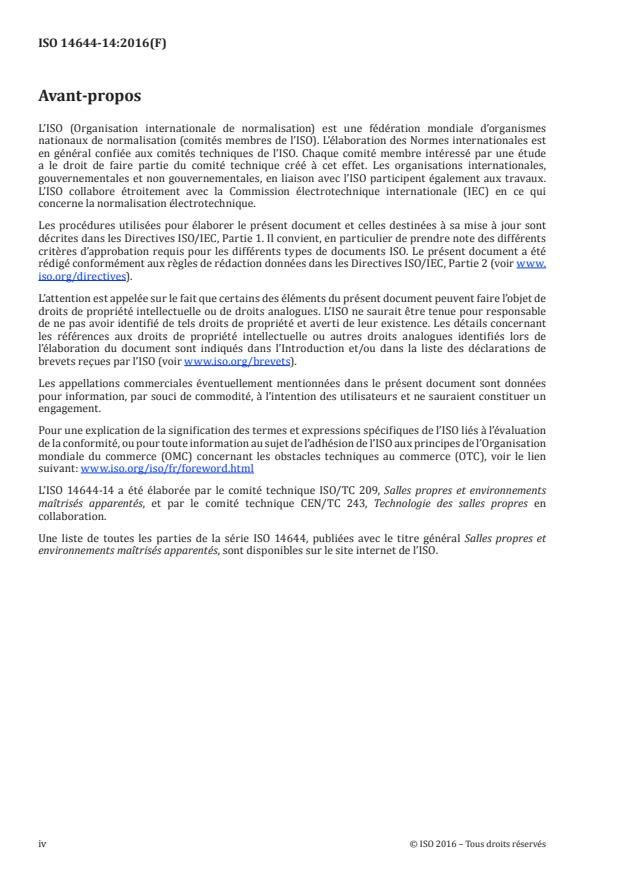

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: www.iso.org/iso/fr/foreword.html
L’ISO 14644-14 a été élaborée par le comité technique ISO/TC 209, Salles propres et environnements
maîtrisés apparentés, et par le comité technique CEN/TC 243, Technologie des salles propres en
collaboration.
Une liste de toutes les parties de la série ISO 14644, publiées avec le titre général Salles propres et
environnements maîtrisés apparentés, sont disponibles sur le site internet de l’ISO.
iv © ISO 2016 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 14644-14:2016(F)

Introduction
Les salles propres et environnements maîtrisés apparentés permettent la maîtrise de la contamination
à des niveaux appropriés pour la conduite d’activités sensibles à la contamination. Parmi les produits
et procédés qui bénéficient de cette maîtrise de la contamination figurent entre autres ceux issus des
industries spatiales, de la microélectronique, de l’optique, du nucléaire et des sciences biologiques (les
produits pharmaceutiques, les dispositifs médicaux, l’agroalimentaire et la santé).
La présente partie de l’ISO 14644 fait le lien entre la classification de la propreté particulaire de l’air
des salles propres et l’aptitude des équipements à l’emploi dans les salles propres et les environnements
maîtrisés apparentés.
© ISO 2016 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 14644-14:2016(F)
Salles propres et environnements maîtrisés apparentés —
Partie 14:
Évaluation de l’aptitude à l’emploi des équipements par
la détermination de la concentration de particules en
suspension dans l’air
1 Domaine d’application
La présente partie de l’ISO 14644 définit une méthodologie pour évaluer l’aptitude de l’équipement
(par exemple, machines, équipements de mesure, équipements de procédé, composants, outils) à être
employé dans les salles propres et les environnements maîtrisés apparentés, pour ce qui concerne la
propreté particulaire de l’air telle que spécifiée dans l’ISO 14644-1. La taille des particules varie de
0,1 µm à 5 µm ou plus (indiquée dans l’ISO 14644-1).
NOTE Lorsque les instances réglementaires imposent des lignes directrices ou des restrictions
supplémentaires, il peut s’avérer nécessaire d’adapter la méthodologie d’évaluation en conséquence.
Les éléments suivants ne sont pas traités dans l’ISO 14644:
— l’évaluation de l’aptitude à l’emploi par rapport à la biocontamination;
— les essais d’aptitude à l’emploi des agents et des techniques de décontamination;
— la nettoyabilité des équipements et matériaux;
— les exigences relatives à la conception de l’équipement et à la sélection des matériaux;
— les propriétés physiques des matériaux (par exemple, propriétés électrostatiques, thermiques);
— l’optimisation des performances de l’équipement pour des applications de procédé particulières;
— la sélection et l’utilisation de méthodes statistiques pour les essais;
— les protocoles et exigences relatifs à la réglementation locale sur la sécurité.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 14644-1:2015, Salles propres et environnements maîtrisés apparentés — Partie 1: Classification de la
propreté particulaire de l’air.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
propreté
état ne dépassant pas un niveau de contamination spécifié
© ISO 2016 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 14644-14:2016(F)

3.2
salle propre
salle dans laquelle la concentration en nombre des particules en suspension dans l’air est maîtrisée et
classée, et qui est construite et utilisée de façon à minimiser l’introduction, la production et la rétention
des particules à l’intérieur de la pièce
Note 1 à l’article: La classe de propreté particulaire de l’air est spécifiée.
Note 2 à l’article: Le niveau des autres attributs de propreté de l’air tels que les concentrations chimiques, viables
ou nanométriques, ainsi que le niveau des concentrations particulaires, nanométriques, chimiques et viables des
surfaces pourraient être aussi spécifiés et maîtrisés.
Note 3 à l’article: D’autres paramètres physiques pertinents, par exemple la température, l’humidité, la pression,
les vibrations et les propriétés électrostatiques, pourraient être maîtrisés si requis.
[SOURCE: ISO 14644-1:2015, 3.1.1]
3.3
aptitude à l’emploi en salle propre
aptitude à conserver les propriétés contrôlées critiques ou l’état de toute zone propre lorsqu’elle est
utilisée comme prévu
Note 1 à l’article: Pour les besoins de la présente partie de l’ISO 14644, l’évaluation est basée sur la concentration
de particules en suspension dans l’air.
3.4
zone propre
espace défini dans lequel la concentration en nombre des particules en suspension dans l’air est
maîtrisée et classée, et qui est construit et utilisé de façon à minimiser l’introduction, la production et la
rétention de particules à l’intérieur de l’espace
Note 1 à l’article: La classe de propreté particulaire de l’air est spécifiée.
Note 2 à l’article: Le niveau des autres attributs de propreté de l’air tels que les concentrations chimiques, viables
ou nanométriques, ainsi que le niveau des concentrations particulaires, nanométriques, chimiques et viables des
surfaces pourraient être aussi spécifiés et maîtrisés.
Note 3 à l’article: La zone propre peut être un espace défini à l’intérieur d’une salle propre, ou peut être concrétisée
par un dispositif séparatif. Un tel dispositif peut être situé à l’intérieur d’une salle propre ou non.
Note 4 à l’article: D’autres paramètres physiques pertinents, par exemple la température, l’humidité, la pression,
les vibrations et les propriétés électrostatiques, pourraient être maîtrisés si requis.
[SOURCE: ISO 14644-1:2015, 3.1.2]
3.5
décontamination
réduction d’une matière non désirée à un niveau défini
[SOURCE: ISO 14644-7:2004, 3.7]
3.6
équipement
système conçu pour remplir une ou plusieurs fonctions précises et intégrant des matériaux, des
composants et/ou des commandes
EXEMPLE Équipements et machines d’essai et de fabrication, équipements pour le transport et la
manutention, unités de stockage, outils, mobilier, portes, plafonds, matériel informatique et robots de
manutention.
3.7
environnement d’essai
espace dans lequel l’essai est effectué, décrit par un ensemble de paramètres
2 © ISO 2016 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 14644-14:2016(F)

4 Schéma d’évaluation général
L’évaluation de l’aptitude à l’emploi en salle propre suit le schéma suivant:
a) avant de pouvoir procéder à l’évaluation, le client et le fournisseur doivent s’entendre sur la ou les
étendues granulométriques, en se basant sur la propreté de l’air en fonction de la concentration
particulaire, désignée par la classe ISO N, telle que spécifiée dans l’ISO 14644-1, et sur l’élément
à soumettre à essai, y compris ses modes de fonctionnement. Chaque mode de fonctionnement
sélectionné doit être évalué séparément;
b) une brève description de la manière dont l’équipement sera utilisé dans le cadre de son
fonctionnement de routine (avec les paramètres de fonctionnement) doit être fournie afin de
faciliter la définition des conditions et paramètres d’essai appropriés;
c) inspection visuelle (voir l’Article 5);
d) le mode opératoire décrit à l’Article 6 doit être utilisé pour établir un lien avec le système de
classification de l’ISO 14644-1;
e) réalisation des mesurages (voir 6.2);
f) les données recueillies sont traitées et les résultats corrélés avec le système de classification ISO
(voir 6.2.9 et 6.2.10);
g) les résultats obtenus doivent déterminer l’aptitude de l’équipement à l’emploi en salle propre; la
déclaration doit suivre la désignation définie (voir l’Article 8).
Des essais facultatifs supplémentaires (non liés à la classe ISO N), tels que l’essai de l’émission totale de
particules ou l’essai du cycle de vie opérationnel sont décrits à l’Annexe B.
La méthode décrite en B.4 peut être employée pour déterminer l’émission totale moyenne de
l’équipement. Elle fournit en outre des données qui peuvent être utilisées pour déterminer la charge
particulaire impactant une salle propre.
5 Inspection visuelle
Une inspection visuelle de l’équipement doit être effectuée avant et après toute évaluation basée sur
des mesurages.
L’inspection visuelle doit garantir que tous les emballages ont été retirés, que l’équipement n’est
pas endommagé et qu’il est correctement assemblé et connecté de manière appropriée aux sources
d’alimentation requises.
La propreté visuelle des surfaces doit être évaluée sur le plan qualitatif, ce contrôle ne devant pas
compromettre tout essai quantitatif ultérieur. Cette partie de l’inspection visuelle peut comprendre
une évaluation des particules, des films superficiels ou des lubrifiants dont la localisation n’est pas
appropriée.
Les objectifs de cette inspection sont les suivants:
— identifier une contamination, telle que des particules et des films provenant de la fabrication, de
l’emballage, du transport ou de l’assemblage initial;
— identifier une contamination qui a résisté à un processus de décontamination préalable.
Il n’est pas prévu que cette inspection fournisse un mesurage de la propreté des surfaces.
Selon l’emplacement de la contamination, les résultats de l’inspection visuelle doivent être:
— enregistrés et accessibles pour comparaison avec l’inspection visuelle après essai de la propreté des
surfaces; et
© ISO 2016 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 14644-14:2016(F)

— utilisés comme base pour justifier de reproduire le processus de décontamination ou un processus
de décontamination amélioré.
L’efficacité de détection d’une contamination visible sur l’équipement dépendra des facteurs suivants:
— l’accessibilité et l’orientation de la surface à inspecter;
— les matériaux utilisés pour la construction de l’équipement, leur état et traitement de surface;
— les paramètres de visualisation (par exemple, éclairage, champ de vision, grossissement, distance
de visualisation).
6 Évaluation de l’aptitude à l’emploi par des mesurages de la concentration des
particules en suspension dans l’air
6.1 Généralités
L’objectif de l’Article 6 est de décrire une méthodologie adaptée, qui utilise un mesurage des émissions
de particules dans l’air à des emplacements critiques. En incluant des points de mesurage au niveau
ou à proximité des emplacements à forte concentration de particules (HPC), l’utilisation prévue de
l’application est reflétée.
Cette méthodologie d’évaluation permet d’établir un lien avec le système de classification de
l’ISO 14644-1, pour une ou plusieurs étendues granulométriques.
Pour évaluer l’aptitude de l’équipement à l’emploi en salle propre, il est prévu que le ou les emplacements
où l’équipement émet des particules en concentrations importantes soient identifiés et inclus dans le
mesurage d’aptitude à l’emploi final. Comme la distribution granulométrique des particules émises n’est
pas connue à l’avance, il est nécessaire de mesurer plusieurs étendues granulométriques. Idéalement, il
convient de sélectionner trois étendues larges.
Les concentrations de particules ainsi déterminées à partir de l’évaluation de l’équipement sont ensuite
comparées aux limites de propreté particulaire de l’air de la classe ISO N, telles que spécifiées dans
l’ISO 14644-1.
S’agissant de l’équipement à soumettre à essai, le respect des principes de conception conformes à un
emploi en salle propre doit être garanti. Ces principes comprennent, mais sans s’y limiter, les éléments
suivants:
— la sélection de matériaux et de finitions de surface appropriés;
— la prévention de zones d’air statique;
— des principes de conception favorisant la nettoyabilité;
— les aspects liés à la maintenance.
Cette méthodologie de mesurage ne vise pas à déterminer les taux d’émission totaux pour l’équipement
soumis à essai.
6.2 Mode opératoire d’évaluation
6.2.1 Présentation
L’organigramme de la Figure 1 donne un aperçu des étapes d’évaluation nécessaires.
4 © ISO 2016 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 14644-14:2016(F)

Figure 1 — Présentation du mode opératoire d’évaluation
© ISO 2016 – Tous droits réservés 5

---------------------- Page: 10 ----------------------
ISO 14644-14:2016(F)

6.2.2 Exigences et considérations
En définissant la portée de l’évaluation de l’aptitude à l’emploi, les aspects pouvant influer sur les
résultats de l’évaluation doivent être pris en compte, par exemple (liste non exhaustive):
— la variabilité pour un même type d’équipement;
— le préconditionnement de l’équipement à soumettre à essai (heures de fonctionnement cumulées);
— le rodage de l’équipement.
L’environnement d’essai doit faire l’objet d’un accord avant l’essai (voir 6.2.4 et 6.2.5).
6.2.3 Mode de fonctionnement représentatif
Un mode de fonctionnement représentatif de l’équipement doit être défini, ce qui garantit que les
sources d’émission de particules seront détectées. Le mode de fonctionnement doit refléter l’utilisation
prévue de l’équipement. Si l’équipement peut être utilisé dans différents modes de fonctionnement (par
exemple, avec ou sans produit), les différents modes à prendre en compte pour l’évaluation doivent être
identifiés. Les paramètres de fonctionnement de l’équipement doivent être définis et faire l’objet d’un
accord avant l’essai.
Si des modes opératoires normalisés existent, ils doivent être pris en compte. Pour une manipulation
non normalisée, le mode de manipulation choisi doit être consigné par écrit et les raisons de ce choix
doivent être indiquées.
6.2.4 Considérations relatives à l’environnement d’essai
L’objectif de ces essais est de caractériser et de sélectionner un environnement d’essai avant l’installation
de l’équipement qui doit être évalué pour son aptitude à l’emploi en salle propre.
Il convient de se demander si la totalité ou certains des essais préalables sont réalisés sur plus d’un plan
de mesurage. Une illustration du ou des plans de mesurage choisis peut être ajoutée.
Des informations sur les méthodes d’essais de mesurage et l’équipement sont disponibles dans
l’ISO 14644-1 et l’ISO 14644-3. Les éléments suivants doivent être pris en considération:
— mesurage de la concentration de particules en suspension dans l’air: l’objectif est de confirmer
que l’environnement d’essai est au moins une classe ISO N (telle que définie dans l’ISO 14644-1)
plus propre que la salle propre ou la zone propre à l’intérieur de laquelle il est prévu d’utiliser
l’équipement;
— mesure de la vitesse d’écoulement de l’air: il convient que la plage de référence pour la vitesse
verticale s’étende de 0,3 m/s à 0,5 m/s;
— température: il convient que la plage de référence s’étende de 18 °C à 25 °C;
— humidité de l’air: il convient que la plage de référence s’étende de 30 % à 70 % d’humidité relative.
Les essais préalables supplémentaires réalisés à titre informatif peuvent comprendre les éléments
suivants:
— un essai de la direction du flux d’air et sa visualisation;
— un essai électrostatique et un essai de générateur d’ions;
— un essai de sédimentation de particules.
Les résultats de l’évaluation doivent être utilisés pour la détermination de l’environnement d’essai
(voir 6.2.5).
6 © ISO 2016 – Tous droits réservés

---------------------- Page: 11 ----------------------
ISO 14644-14:2016(F)

6.2.5 Détermination de l’environnement d’essai
L’environnement d’essai doit donner un niveau de fond d’au moins une classe ISO N (telle que définie
dans l’ISO 14644-1) plus propre que la salle propre ou la zone propre dans laquelle il est prévu d’utiliser
l’équipement.
NOTE L’essai de l’aptitude à l’emploi de l’équipement dans une classe ISO 1 est réalisé dans un environnement
de classe ISO 1.
L’environnement d’essai ne doit contenir aucune autre source de particules que l’équipement à évaluer
de façon à éviter toute incidence sur les résultats des mesurages. Cette exigence peut être satisfaite en
utilisant un flux d’air unidirectionnel.
6.2.6 Identification approximative des emplacements à forte concentration de particules
Concernant l’équipement comportant des éléments/composants mobiles, une variation importante
de la concentration de particules produites entre différentes zones de l’équipement est fréquemment
constatée. Le but de la méthodologie de détermination de l’aptitude à l’emploi en salle propre est
d’inclure dans les mesurages d’évaluation de l’aptitude ces zones qui contiennent une ou plusieurs
sources à forte concentration de particules.
L’objectif de cette étape de l’évaluation est de déterminer les emplacements de mesurage à forte
concentration de particules qui doivent être inclus dans le mesurage d’aptitude à l’emploi final
ultérieur. Il est essentiel que les éléments/composants mobiles, les sources d’alimentation en énergie,
les interfaces, etc., soient compris dans cette évaluation.
NOTE Le nombre d’éléments/composants mobiles peut influer sur le nombre approximatif d’emplacements à
forte concentration de particules.
Bien qu’un échantillonnage sécurisé puisse imposer des limites en termes de positions d’échantillonnage,
l’objectif est de faire varier la distance et/ou la position de la sonde d’échantillonnage pour identifier le
ou les emplacements à forte concentration de particules.
L’identification approximative doit être effectuée à l’aide d’un balayage systématique de l’équipement
à l’aide d’un compteur discret de particules en suspension dans l’air utilisant la diffusion de la lumière
(LSAPC). Il convient de balayer le système entier, y compris les compartiments pour le produit, avec
la sonde d’échantillonnage. Alors que l’équipement est balayé à l’aide de la sonde d’échantillonnage du
compteur, une corrélation est établie entre sa position et la forte concentration de particules. Selon la
marque/le modèle du compteur utilisé, le retour pour établir cette corrélation peut se faire à l’aide de
moyens visuels et/ou acoustiques. Le temps d’acquisition de l’échantillon doit être choisi de manière
à garantir que le ou les emplacements à forte concentration de particules peuvent être identifiés de
manière appropriée.
Il convient d’inclure des sources de contamination préalablement identifiées (résultats de tout essai
préalable) dans cette partie de l’évaluation.
Les conclusions des mesurages réalisés pour l’identification approximative des sources de particules
sont de nature qualitative.
6.2.7 Détermination précise des emplacements à forte concentration de particules
Après l’identification approximative, une détermination précise des emplacements à forte concentration
de particules est effectuée à l’aide d’un compteur LSAPC, qui évalue au moins 28,3 l/min, avec une sonde
2
qui présente une ouverture limitée à 20 cm . Pendant cette étape de mesurage, la position géométrique
de la sonde d’échantillonnage du compteur est réglée de façon à obtenir un échantillonnage optimal
de l’emplacement à forte concentration de particules. La position de la sonde doit être définie et
enregistrée. Cette opération est répétée pour chaque emplacement à forte concentration de particules
identifié en 6.2.6.
NOTE Le nombre d’emplacements de mesurage est affecté par le nombre d’éléments/composants mobiles.
© ISO 2016 – Tous droits réservés 7

---------------------- Page: 12 ----------------------
ISO 14644-14:2016(F)

6.2.8 Mesurage(s) d’aptitude à l’emploi
Le ou les emplacements à forte concentration de particules présentant la concentration de particules
la plus élevée identifiée en 6.2.7 doivent être sélectionnés pour le mesurage d’aptitude à l’emploi.
Sélectionner au moins un emplacement à forte concentration de particules. Des emplacements de
mesurage de points d’intérêt particuliers, par exemple associés à la manipulation du produit, peuvent
être ajoutés.
Effectuer un ou des mesurages de la concentration de particules à l’emplacement/aux emplacements
sélectionné(s) à l’aide d’un compteur LSAPC comme décrit en 6.2.7.
Les paramètres suivants, nécessaires aux mesurages d’aptitude à l’emploi, doivent être spécifiés et
enregistrés:
— modes de fonctionnement de l’équipement;
— nombre de cycles de fonctionnement de l’équipement;
— positionnement de l’équipement à soumettre à essai;
— emplacement(s) à forte concentration de particules déduit(s) d’une identification approximative et
d’une déter
...

PROJET DE NORME INTERNATIONALE
ISO/DIS 14644-14
ISO/TC 209 Secrétariat: ANSI
Début de vote: Vote clos le:
2014-10-02 2015-03-02
Salles propres et environnements maîtrisés apparentés —
Partie 14:
Evaluation de l’aptitude à l’emploi des équipements par
la détermination de la concentration de particules en
suspension dans l’air
Cleanrooms and associated controlled environments —
Part 14: Assessment of suitability for use of equipment by airborne particle concentration
ICS: 13.040.35
TRAITEMENT PARRALLÈLE ISO/CEN
Le présent projet a été élaboré dans le cadre de l’Organisation internationale de
normalisation (ISO) et soumis selon le mode de collaboration sous la direction
de l’ISO, tel que défini dans l’Accord de Vienne.
Le projet est par conséquent soumis en parallèle aux comités membres de l’ISO et
aux comités membres du CEN pour enquête de cinq mois.
En cas d’acceptation de ce projet, un projet final, établi sur la base des observations
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC reçues, sera soumis en parallèle à un vote d’approbation de deux mois au sein de
SUSCEPTIBLE DE MODIFICATION ET NE PEUT
l’ISO et à un vote formel au sein du CEN.
ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
Pour accélérer la distribution, le présent document est distribué tel qu’il est
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
parvenu du secrétariat du comité. Le travail de rédaction et de composition de
COMMERCIALES, AINSI QUE DU POINT DE VUE
texte sera effectué au Secrétariat central de l’ISO au stade de publication.
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET
ISO/DIS 14644-14:2014(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
©
FOURNIR UNE DOCUMENTATION EXPLICATIVE. ISO 2014

---------------------- Page: 1 ----------------------
ISO/DIS 14644-14:2014(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/DIS 14644-14
Sommaire Page
Avant-propos . iv
Introduction . v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Schéma d’évaluation général . 3
5 Inspection visuelle . 3
6 Évaluation de l’aptitude à l’emploi par des mesurages de la concentration des particules
en suspension dans l’air. 4
7 Documentation . 11
8 Déclaration sur l’aptitude à l’emploi en salle propre . 13
Annexe A (informative)  Exemple de traitement des données pour déterminer l’aptitude à l’emploi
en salle propre à partir de mesurages . 14
Annexe B (informative) Essais supplémentaires facultatifs . 17
Bibliographie . 20

© ISO 2015 – Tous droits réservés
iii

---------------------- Page: 3 ----------------------
ISO/DIS 14644-14
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/IEC,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 14644-14 a été élaborée par le comité technique ISO/TC 209, Salles propres et environnements
maîtrisés apparentés et par le comité technique CEN/TC 243, Technologies des salles propres en
collaboration.
L'ISO 14644 comprend les parties suivantes, présentées sous le titre général Salles propres et
environnements maîtrisés apparentés :
⎯ Partie 1 : Classification de la propreté particulaire de l’air
⎯ Partie 2 :Surveillance en vue de démontrer les performances d’une salle propre en termes de propreté
particulaire de l’air
⎯ Partie 3 : Méthodes d’essai
⎯ Partie 4 : Conception, construction et mise en fonctionnement
⎯ Partie 5 : Exploitation
⎯ Partie 7 : Dispositifs séparatifs (postes à air propre, boîtes à gants, isolateurs et mini-environnements)
⎯ Partie 8 : Classification de la propreté chimique de l’air
⎯ Partie 9 : Classification de la propreté des surfaces en fonction de la concentration de particules
⎯ Partie 10 : Classification de la propreté chimique des surfaces
⎯ Partie 12 : Classification de la propreté de l’air en fonction de la concentration des nanoparticules
⎯ Partie 13 : Nettoyage des surfaces afin d’obtenir des niveaux de propreté définis par les classifications
particulaire et chimique
⎯ Partie 14 : Évaluation de l’aptitude à l’emploi des équipements par la détermination de la concentration
de particules en suspension dans l’air
⎯ Partie 15 : Évaluation de l’aptitude à l’emploi des équipements et des matériaux en termes de propreté
chimique de l’air et des surfaces
L’attention de l’utilisateur est également attirée sur l’ISO 14698, Salles propres et environnements maîtrisés
apparentés — Maîtrise de la biocontamination :
⎯ Partie 1 : Principes généraux et méthodes
⎯ Partie 2 : Évaluation et interprétation des données de biocontamination
© ISO 2015 – Tous droits réservés
iv

---------------------- Page: 4 ----------------------
ISO/DIS 14644-14
Introduction
Les salles propres et environnements maîtrisés apparentés permettent la maîtrise de la contamination à des
niveaux appropriés pour la conduite d’activités sensibles à la contamination. Parmi les produits et procédés
qui bénéficient de cette maîtrise de la contamination figurent entre autres ceux issus des industries spatiales,
de la microélectronique, de l’optique, du nucléaire et des sciences biologiques (lesproduits pharmaceutiques,
les dispositifs médicaux, l’agroalimentaire, la santé).
Le présent document fait le lien entre la classification de la propreté particulaire de l’air des salles propres
(désignée par le sigle ACP) et l’aptitude des équipements à l’emploi dans les salles propres et les
environnements maîtrisés apparentés.
Le Tableau 1 donne des préconisations à l’utilisateur et explique les liens entre le domaine considéré
(« Contamination considérée »), les normes d’évaluation (« Norme d’évaluation applicable ») et la norme
ISO 14644 correspondante (« Norme de classification de référence »).
Tableau 1 — Liens entre la contamination considérée et la norme d’évaluation
Norme Norme de
Contamination Élément à
Catégorie d’évaluation classification de Désignation
considérée évaluer
applicable référence
particulaire air équipement 14644-14 14644-1 ISO N
a
particulaire air matériaux - 14644-1 ISO N
a
particulaire surface équipement - 14644-9 ISO-SCP
a
particulaire surface matériaux - 14644-9 ISO-SCP
b
chimique air équipement 14644-15 14644-8 ISO-ACC
b
chimique air matériaux 14644-15 14644-8 ISO-ACC
a
chimique surface équipement - 14644-10 ISO-SCC
a
chimique surface matériaux - 14644-10 ISO-SCC
a
Il est possible qu’il existe des « Normes d’évaluation applicables » à l’avenir.
b
L’ISO 14644-15 est en cours d’élaboration par l’ISO/TC 209/GT 11.


© ISO 2015 – Tous droits réservés
v

---------------------- Page: 5 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 14644-14

Salles propres et environnements maîtrisés apparentés —
Partie 14: Évaluation de l’aptitude à l’emploi des équipements
par la détermination de la concentration de particules en
suspension dans l’air
1 Domaine d'application
La présente partie de l’ISO 14644 définit une méthodologie pour évaluer l’aptitude de l’équipement (par
exemple, machines, équipements de mesure, équipements de procédé, composants, outils) à être employé
dans les salles propres et les environnements maîtrisés apparentés, pour ce qui concerne la propreté
particulaire de l’air telle que spécifiée dans l’ISO 14644-1. La taille des particules varie de 0,1 µm à 5 µm ou
plus (indiquée dans l’ISO 14644-1).
NOTE Lorsque les instances réglementaires imposent des lignes directrices ou des restrictions supplémentaires, il
peut s’avérer nécessaire d’adapter la méthodologie d’évaluation en conséquence.
Les éléments suivants ne sont pas traités dans l’ISO 14644-14 :
⎯ l’évaluation de l’aptitude à l’emploi par rapport à la biocontamination ;
⎯ les essais d’aptitude à l’emploi des agents et des techniques de décontamination ;
⎯ la nettoyabilité des équipements et matériaux ;
⎯ les exigences relatives à la conception de l’équipement et à la sélection des matériaux ;
⎯ les propriétés physiques des matériaux (par exemple, propriétés électrostatiques, thermiques) ;
⎯ l’optimisation des performances de l’équipement pour des applications de procédé particulières ;
⎯ la sélection et l’utilisation de méthodes statistiques pour les essais ;
⎯ les protocoles et exigences relatifs à la réglementation locale sur la sécurité.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 14644-1:XXXX, Salles propres et environnements maîtrisés apparentés — Partie 1 : Classification de la
propreté particulaire de l’air.
ISO 14644-3, Salles propres et environnements maîtrisés apparentés — Partie 3 : Méthodes d’essai.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
équipement
matériaux, composants et commandes d’un système, conçus et intégrés pour remplir une fonction précise
EXEMPLE Équipements et machines d’essai et de fabrication ; équipement pour le transport et la manutention ;
unités de stockage ; outils ; mobilier ; portes ; plafonds ; matériel informatique ; robots de manutention.
© ISO 2015 – Tous droits réservés
1

---------------------- Page: 6 ----------------------
ISO/DIS 14644-14
3.2
aptitude à l’emploi en salle propre
aptitude à conserver les propriétés contrôlées critiques ou l’état de toute zone propre lorsqu’elle est utilisée
comme prévu
Note 1 à l’article : Pour les besoins de la présente norme, l’évaluation est basée sur la concentration de particules en
suspension dans l’air.
3.3
environnement d’essai
espace dans lequel l’essai est effectué, décrit par un ensemble de paramètres
3.4
propreté
état ne dépassant pas un niveau de contamination spécifié
3.5
décontamination
réduction d’une matière non désirée à un niveau défini
[ISO 14644-7:2004]
3.6
salle propre
salle dans laquelle la concentration numérique des particules en suspension dans l’air est maîtrisée et
classée, et qui est conçue, construite et exploitée de façon à maîtriser l’introduction, la production et la
rétention des particules à l’intérieur de la pièce
Note 1 à l’article : La classe de concentration particulaire dans l’air est spécifiée.
Note 2 à l’article : Les niveaux des autres caractéristiques de propreté, telles que les concentrations de particules
chimiques, viables ou nanométriques dans l’air, de même que la propreté des surfaces en termes de concentrations de
particules, nanoparticules, particules chimiques et viables, peuvent également être spécifiés et maîtrisés.
Note 3 à l’article : D’autres paramètres physiques pertinents peuvent également être maîtrisés si nécessaire, par
exemple, la température, l’humidité, la pression, les vibrations et les champs électrostatiques.
[ISO 14644-1:XXXX]
3.7
zone propre
espace dédié dans lequel la concentration numérique des particules en suspension dans l’air est maîtrisée et
classée, et qui est construit et exploité de façon à maîtriser l’introduction, la production et la rétention de
contaminants à l’intérieur de la pièce
Note 1 à l’article : La classe de concentration particulaire dans l’air est spécifiée.
Note 2 à l’article : Les niveaux des autres caractéristiques de propreté, telles que les concentrations de particules
chimiques, viables ou nanométriques dans l’air, de même que la propreté des surfaces en termes de concentrations de
particules, nanoparticules, particules chimiques et viables, peuvent également être spécifiés et maîtrisés.
Note 3 à l’article : Une zone propre peut être un espace dédié à l’intérieur d’une salle propre ou être obtenue par un
dispositif séparatif. Ce type de dispositif peut être situé à l’intérieur ou à l’extérieur d’une salle propre.
Note 4 à l’article : D’autres paramètres physiques pertinents peuvent également être maîtrisés si nécessaire, par
exemple, la température, l’humidité, la pression, les vibrations et les champs électrostatiques.
Note 5 à l’article : Une zone propre peut également être soumise à un contrôle de la propreté de l’air en termes de
concentrations de particules chimiques, viables ou nanométriques, ainsi qu’à un contrôle de la propreté des surfaces en
termes de concentrations de particules, nanoparticules, particules chimiques et viables.
[ISO 14644-1:XXXX]
© ISO 2015 – Tous droits réservés
2

---------------------- Page: 7 ----------------------
ISO/DIS 14644-14
4 Schéma d’évaluation général
L’évaluation de l’aptitude à l’emploi en salle propre suit le schéma suivant :
1) Avant de pouvoir procéder à l’évaluation, le client et le fournisseur doivent s’entendre sur la ou les
étendues granulométriques, en se basant sur la propreté de l’air en fonction de la concentration
particulaire (ACP), désignée par la classe ISO N, telle que spécifiée dans l’ISO 14644-1, et sur
l’élément à soumettre à essai, y compris ses modes de fonctionnement. Chaque mode de
fonctionnement sélectionné doit être évalué séparément.
2) Une brève description de la manière dont l’équipement sera utilisé dans le cadre de son
fonctionnement de routine (avec les paramètres de fonctionnement) doit être fournie afin de faciliter
la définition des conditions et paramètres d’essai appropriés.
3) Inspection visuelle (voir l’Article 5).
4) Le mode opératoire décrit à l’Article 6 doit être utilisé pour établir un lien avec le système de
classification de l’ISO 14644-1.
NOTE Pour les tailles de particules supérieures à 5 µm, il convient d’utiliser le mode opératoire du
descripteur M conformément à l’ISO 14644-1.
5) Réalisation des mesurages (voir 6.2).
6) Les données recueillies sont traitées et les résultats corrélés avec le système de classification ISO
(voir 6.2.9 et 6.2.10).
7) Les résultats obtenus doivent déterminer l’aptitude de l’équipement à l’emploi en salle propre ; la
déclaration doit suivre la désignation définie (Article 8).
Des essais facultatifs supplémentaires (non liés à la classe ISO N), tels que l’essai de l’émission totale de
particules ou l’essai du cycle de vie opérationnel sont décrits à l’Annexe B.
La méthode décrite à l’Annexe B.4 peut être employée pour déterminer l’émission totale moyenne de
l’équipement. Elle fournit en outre des données qui peuvent être utilisées pour déterminer la charge
particulaire impactant une salle propre.
5 Inspection visuelle
Une inspection visuelle de l’équipement doit être effectuée avant et après toute évaluation basée sur des
mesurages.
L’inspection visuelle doit garantir que tous les emballages ont été retirés, que l’équipement n’est pas
endommagé et qu’il est correctement assemblé et connecté de manière appropriée aux sources
d’alimentation requises.
La propreté visuelle des surfaces doit être évaluée sur le plan qualitatif, ce contrôle ne devant pas
compromettre tout essai quantitatif ultérieur. Cette partie de l’inspection visuelle peut comprendre une
évaluation des particules, des films superficiels ou des lubrifiants dont la localisation n’est pas appropriée.
Les objectifs de cette inspection sont les suivants :
⎯ identifier une contamination, telle que des particules et des films provenant de la fabrication, de
l’emballage, du transport ou de l’assemblage initial ;
⎯ identifier une contamination qui a résisté à un processus de décontamination préalable.
Il n’est pas prévu que cette inspection fournisse un mesurage de la propreté des surfaces.
© ISO 2015 – Tous droits réservés
3

---------------------- Page: 8 ----------------------
ISO/DIS 14644-14
Selon l’emplacement de la contamination, il convient que les résultats de l’inspection visuelle soient :
⎯ enregistrés et accessibles pour comparaison avec l’inspection visuelle après essai de la propreté des
surfaces ;
⎯ utilisés comme base pour justifier de reproduire le processus de décontamination ou un processus de
décontamination amélioré.
L’efficacité de détection d’une contamination visible sur l’équipement dépendra des facteurs suivants :
⎯ l’accessibilité et l’orientation de la surface à inspecter ;
⎯ les matériaux utilisés pour la construction de l’équipement, leur état et traitement de surface ;
⎯ les paramètres de visualisation (par exemple, éclairage, facteur de vue, grossissement, distance de
visualisation).
Dans le cas d’une contamination particulaire, il peut être utile d’évaluer la mobilité des particules. Il est
possible d’utiliser des sondes, un système à air forcésec et propre, un aspirateur ou d’effectuer un
prélèvement à l’aide d’un ruban adhésif.
6 Évaluation de l’aptitude à l’emploi par des mesurages de la concentration des
particules en suspension dans l’air
6.1 Généralités
L’objectif de cet article est de décrire une méthodologie adaptée, qui utilise un mesurage des émissions de
particules dans l’air à des emplacements critiques. En incluant des points de mesurage au niveau ou à
proximité des emplacements à forte concentration de particules (HPC), l’aptitude à l’emploi peut être
déterminée en fonction de la classification d’application prévue de la salle propre.
Cette méthodologie d’évaluation permet d’établir un lien avec le système de classification de l’ISO 14644-1,
pour une ou plusieurs étendues granulométriques.
Pour évaluer l’aptitude de l’équipement à l’emploi en salle propre, il est prévu que le ou les emplacements où
l’équipement émet des particules en concentrations importantes soient identifiés et inclus dans le mesurage
d’aptitude à l’emploi final. Comme la distribution granulométrique des particules émises n’est pas connue à
l’avance, il est nécessaire de mesurer plusieurs étendues granulométriques.Idéalement, il convient de
sélectionner trois étendues larges.
Les concentrations de particules ainsi déterminées à partir de l’évaluation de l’équipement sont ensuite
comparées aux limites de propreté particulaire de l’air (ACP) de la classe ISO N, telles que spécifiées dans
l’ISO 14644-1.
S’agissant de l’équipement à soumettre à essai, il faut s’assurer que les principes de conception conformes à
un emploi en salle propre ont été respectés. Ces principes comprennent, mais ne se limitent pas :
⎯ à la sélection de matériaux et de finitions de surface appropriés ;
⎯ à la prévention de zones d’air statique ;
⎯ à des principes de conception favorisant la nettoyabilité ;
⎯ aux aspects liés à la maintenance.
Cette méthodologie de mesurage ne vise pas à déterminer les taux d’émission totaux pour l’équipement
soumis à essai.
© ISO 2015 – Tous droits réservés
4

---------------------- Page: 9 ----------------------
ISO/DIS 14644-14
6.2 Mode opératoire d’évaluation
6.2.1 Présentation
L’organigramme de la Figure 1 donne un aperçu des étapes d’évaluation nécessaires :

Figure 1 — Présentation du mode opératoire d’évaluation
© ISO 2015 – Tous droits réservés
5

---------------------- Page: 10 ----------------------
ISO/DIS 14644-14
6.2.2 Exigences et considérations
En définissant la portée de l’évaluation de l’aptitude à l’emploi, les aspects pouvant influer sur les résultats de
l’évaluation doivent être pris en compte, par exemple (liste non exhaustive) :
⎯ la variabilité pour un même type d’équipement ;
⎯ le préconditionnement de l’équipement à soumettre à essai (heures de fonctionnement cumulées) ;
⎯ le rodage de l’équipement.
L’environnement d’essai doit faire l’objet d’un accord avant l’essai. La classe de propreté de l’environnement
d’essai doit être au moins une classe plus propre que la classe ISO (N) souhaitée dans laquelle l’équipement
sera utilisé.
6.2.3 Mode de fonctionnement représentatif
Un mode de fonctionnement représentatif de l’équipement doit être défini, ce qui garantit que les sources
d’émission de particules seront détectées. Le mode de fonctionnement doit refléter l’utilisation prévue de
l’équipement. Si l’équipement peut être utilisé dans différents modes de fonctionnement (par exemple, avec
ou sans produit), il faut décider du mode à prendre en compte pour l’évaluation. Les paramètres de
fonctionnement de l’équipement doivent être définis et faire l’objet d’un accord avant l’essai.
Si des modes opératoires normalisés existent, ils doivent être pris en compte. Pour une manipulation non
normalisée, le mode de manipulation choisi doit être consigné par écrit et les raisons de ce choix doivent être
indiquées.
6.2.4 Évaluation de l’environnement d’essai
L’objectif de ces essais est de caractériser et de sélectionner un environnement d’essai avant l’installation de
l’équipement qui doit être évalué pour son aptitude à l’emploi en salle propre.
Il convient de se demander si la totalité ou certains des essais préalables sont réalisés sur plus d’un plan de
mesurage. Une illustration du ou des plans de mesurage choisies peut être ajoutée.
Des informations sur les méthodes d’essais de mesurage et l’équipement sont disponibles dans l’ISO 14644-1
et -3. Les points suivants doivent être pris en compte :
⎯ mesurage de la concentration de particules en suspension dans l’air : l’objectif est de confirmer que
l’environnement d’essai est au moins une classe ISO (telle que définie dans l’ISO 14644-1) plus propre
que la salle propre ou la zone propre à l’intérieur de laquelle il est prévu d’utiliser l’équipement ;
⎯ mesure de la vitesse d’écoulement de l’air : il convient que la plage de référence pour la vitesse verticale
s’étende de 0,3 m/s à 0,5 m/s ;
⎯ température : il convient que la plage de référence s’étende de 18 °C à 25 °C ;
⎯ humidité de l’air : il convient que la plage de référence s’étende de 30 % à 70 % d’humidité relative.
Les essais préalables supplémentaires réalisés à titre informatif peuvent comprendre :
⎯ l’essai et la visualisation du sens d’écoulement de l’air ;
⎯ un essai électrostatique et un essai d'un générateur d'ions ;
⎯ un essai de sédimentation de particules.
Les résultats de l’évaluation doivent être utilisés pour la détermination de l’environnement d’essai (voir 6.2.5).
© ISO 2015 – Tous droits réservés
6

---------------------- Page: 11 ----------------------
ISO/DIS 14644-14
6.2.5 Détermination de l’environnement d’essai
L’environnement d’essai doit donner un niveau de fond d’au moins une classe ISO (telle que définie dans
l’ISO 14644-1) plus propre que la salle propre ou la zone propre dans laquelle il est prévu d’utiliser
l’équipement.
NOTE L’essai de l’aptitude à l’emploi de l’équipement dans une classe ISO 1 est réalisé dans un environnement de
classe ISO 1.
L’environnement d’essai ne doit contenir aucune autre source de particules que l’équipement à évaluer de
façon à éviter toute incidence sur les résultats des mesurages. Cette exigence peut être satisfaite en utilisant
un flux d’air unidirectionnel.
6.2.6 Identification approximative des emplacements à forte concentration de particules
Concernant l’équipement comportant des éléments/composants mobiles, on constate fréquemment une
variation importante de la concentration de particules produites entre différentes zones de l’équipement. Le
but de la méthodologie de détermination de l’aptitude à l’emploi en salle propre est d’inclure dans les
mesurages d’évaluation de l’aptitude ces zones qui contiennent une ou plusieurs sources à forte
concentration de particules.
L’objectif de cette étape de l’évaluation est de déterminer les emplacements de mesurage à forte
concentration de particules qui doivent être inclus dans le mesurage d’aptitude à l’emploi final ultérieur. Il est
essentiel que les éléments/composants mobiles, les sources d’alimentation en énergie, les interfaces, etc.,
soient compris dans cette évaluation.
NOTE Le nombre d’éléments/composants mobiles peut influer sur le nombre approximatif d’emplacements à forte
concentration de particules.
Bien qu’un échantillonnage sûr puisse imposer des limites en termes de positions d’échantillonnage, l’objectif
est de faire varier la distance et/ou la position de la sonde d’échantillonnage pour identifier le ou les
emplacements à forte concentration de particules.
L’identification approximative doit être effectuée à l’aide d’un balayage systématique de l’équipement à l’aide
d’un compteur discret de particules (DPC). Il convient de balayer le système entier, y compris les
compartiments pour le produit, avec la sonde d’échantillonnage. Alors que l’équipement est balayé à l’aide de
la sonde d’échantillonnage du compteur discret de particules, une corrélation est établie entre sa position et la
forte concentration de particules. Selon la marque/le modèle du compteur discret de particules utilisé, le retour
pour établir cette corrélation peut se faire à l’aide des moyens visuels et/ou acoustiques. Le temps
d’acquisition de l’échantillon doit être choisi de manière à garantir que le ou les emplacements à forte
concentration de particules peuvent être identifiés de manière appropriée.
NOTE Il convient d’inclure des sources de contamination préalablement identifiées (résultats de tout essai préalable)
dans cette partie de l’évaluation.
Les conclusions des mesurages réalisés pour l’identification approximative des sources de particules sont de
nature qualitative.
6.2.7 Détermination précise des emplacements à forte concentration de particules
Après l’identification approximative, une détermination précise des emplacements à forte concentration de
particules est effectuée à l’aide d’un compteur discret de particules, qui évalue au moins 28,3 litres d’air par
2
minute, avec une sonde qui présente une ouverture limitée à 20 cm . Pendant cette étape de mesurage, la
position géométrique de la sonde d’échantillonnage du compteur discret de particules est réglée de façon à
obtenir un échantillonnage optimal de l’emplacement à forte concentration de particules. La position de la
sonde doit être définie et enregistrée. Cette opération est répétée pour chaque em
...
