ISO 21968:2019
(Main)Non-magnetic metallic coatings on metallic and non-metallic basis materials — Measurement of coating thickness — Phase-sensitive eddy-current method
Non-magnetic metallic coatings on metallic and non-metallic basis materials — Measurement of coating thickness — Phase-sensitive eddy-current method
This document specifies a method for using phase-sensitive eddy-current instruments for non-destructive measurements of the thickness of non-magnetic metallic coatings on metallic and non-metallic basis materials such as: a) zinc, cadmium, copper, tin or chromium on steel; b) copper or silver on composite materials. The phase-sensitive method can be applied without thickness errors to smaller surface areas and to stronger surface curvatures than the amplitude-sensitive eddy-current method specified in ISO 2360, and is less affected by the magnetic properties of the basis material. However, the phase-sensitive method is more affected by the electrical properties of the coating materials. In this document, the term "coating" is used for materials such as, for example, paints and varnishes, electroplated coatings, enamel coatings, plastic coatings, claddings and powder coatings. This method is particularly applicable to measurements of the thickness of metallic coatings. These coatings can be non-magnetic metallic coatings on non-conductive, conductive or magnetic base materials, but also magnetic coatings on non-conductive or conductive base materials. The measurement of metallic coatings on metallic basis material works only when the product of conductivity and permeability (σ, μ) of one of the materials is at least a factor of two times the product of conductivity and permeability for the other material. Non-ferromagnetic materials have a relative permeability of one.
Revêtements métalliques non magnétiques sur des matériaux de base métalliques et non métalliques — Mesurage de l'épaisseur de revêtement — Méthode par courants de Foucault sensible aux variations de phase
Le présent document spécifie une méthode utilisant des instruments fonctionnant par courants de Foucault sensibles aux variations de phase pour le mesurage non destructif de l'épaisseur des revêtements métalliques non magnétiques sur des matériaux de base métalliques et non métalliques, tels que: a) le zinc, le cadmium, le cuivre, l'étain ou le chrome sur de l'acier; b) le cuivre ou l'argent sur des matériaux composites. La méthode sensible aux variations de phase peut être appliquée sans erreur d'épaisseur à des surfaces planes plus petites et à des surfaces courbes plus accentuées que la méthode par courants de Foucault sensible aux variations d'amplitude, spécifiée dans l'ISO 2360, et est moins affectée par les propriétés magnétiques du matériau de base. Toutefois, la méthode sensible aux variations de phase est davantage affectée par les propriétés électriques des matériaux de revêtement. Dans le présent document, le terme «revêtement» est utilisé pour désigner des produits tels que, par exemple, les peintures et vernis, les revêtements électrolytiques, les revêtements en émaux, les revêtements plastiques, les placages et les revêtements en poudre. Cette méthode s'applique tout notamment au mesurage de l'épaisseur des revêtements métalliques. Ces revêtements peuvent être des revêtements métalliques non magnétiques sur des matériaux de base non conducteurs, conducteurs ou magnétiques, mais aussi des revêtements magnétiques sur des matériaux de base non conducteurs ou conducteurs. Le mesurage des revêtements métalliques sur des matériaux de base métalliques ne fonctionne que lorsque le produit de la conductivité et de la perméabilité (σ, μ) de l'un des matériaux représente au moins deux fois le produit de la conductivité et de la perméabilité de l'autre matériau. Les matériaux non ferromagnétiques ont une perméabilité relative de un.
General Information
Relations
Buy Standard
Standards Content (Sample)

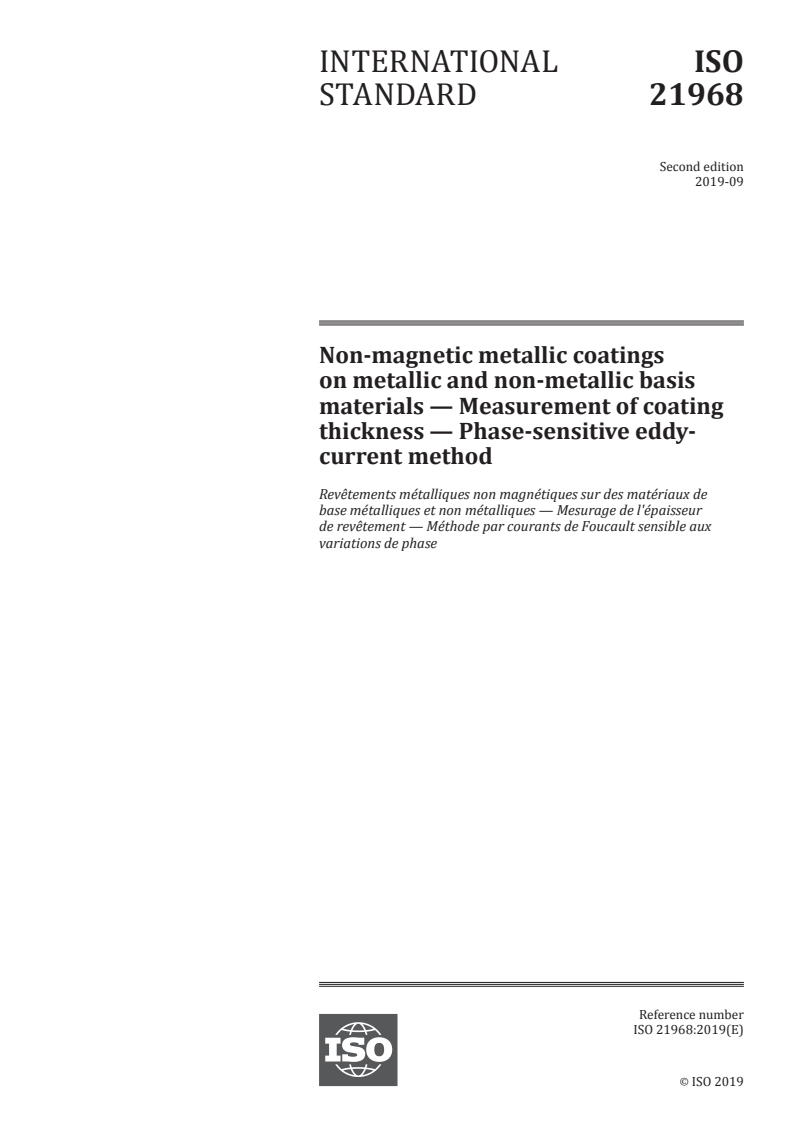

INTERNATIONAL ISO
STANDARD 21968
Second edition
2019-09
Non-magnetic metallic coatings
on metallic and non-metallic basis
materials — Measurement of coating
thickness — Phase-sensitive eddy-
current method
Revêtements métalliques non magnétiques sur des matériaux de
base métalliques et non métalliques — Mesurage de l'épaisseur
de revêtement — Méthode par courants de Foucault sensible aux
variations de phase
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

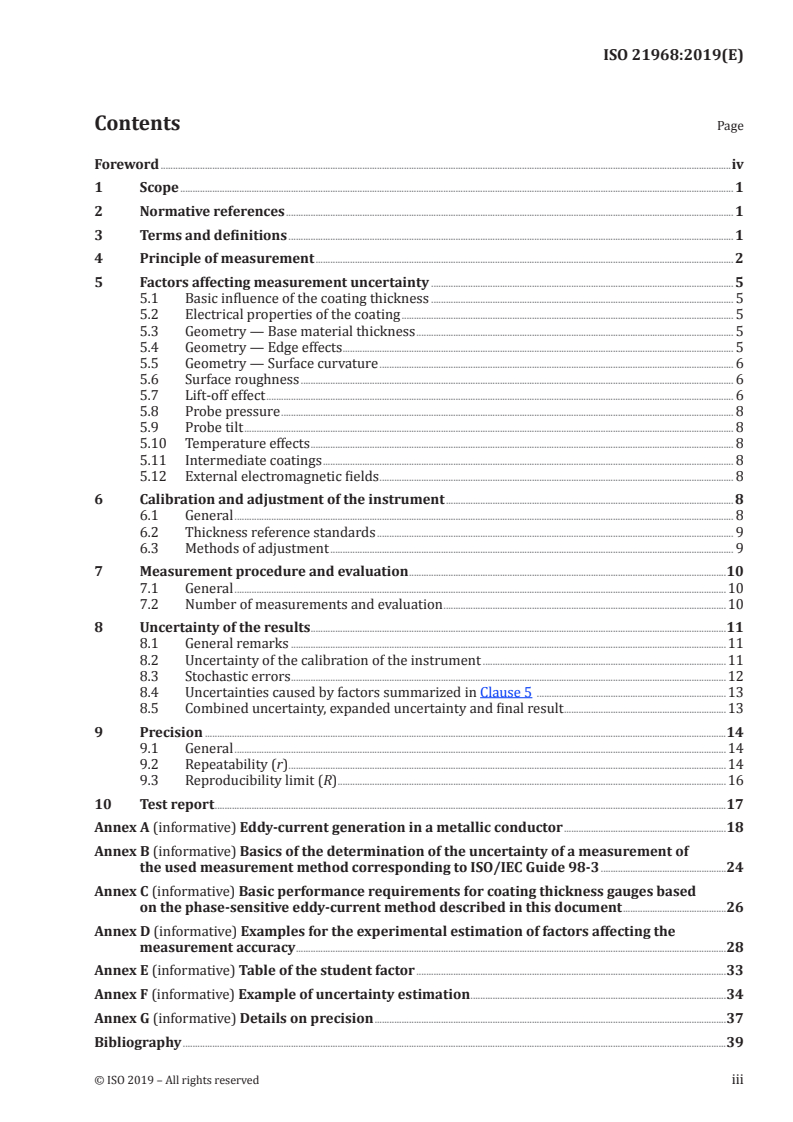

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle of measurement . 2
5 Factors affecting measurement uncertainty . 5
5.1 Basic influence of the coating thickness . 5
5.2 Electrical properties of the coating . 5
5.3 Geometry — Base material thickness . 5
5.4 Geometry — Edge effects . 5
5.5 Geometry — Surface curvature . 6
5.6 Surface roughness . 6
5.7 Lift-off effect . 6
5.8 Probe pressure . 8
5.9 Probe tilt . 8
5.10 Temperature effects . 8
5.11 Intermediate coatings . 8
5.12 External electromagnetic fields . 8
6 Calibration and adjustment of the instrument . 8
6.1 General . 8
6.2 Thickness reference standards . 9
6.3 Methods of adjustment . 9
7 Measurement procedure and evaluation .10
7.1 General .10
7.2 Number of measurements and evaluation .10
8 Uncertainty of the results .11
8.1 General remarks .11
8.2 Uncertainty of the calibration of the instrument .11
8.3 Stochastic errors .12
8.4 Uncertainties caused by factors summarized in Clause 5 .13
8.5 Combined uncertainty, expanded uncertainty and final result .13
9 Precision .14
9.1 General .14
9.2 Repeatability (r) .14
9.3 Reproducibility limit (R) .16
10 Test report .17
Annex A (informative) Eddy-current generation in a metallic conductor .18
Annex B (informative) Basics of the determination of the uncertainty of a measurement of
the used measurement method corresponding to ISO/IEC Guide 98-3 .24
Annex C (informative) Basic performance requirements for coating thickness gauges based
on the phase-sensitive eddy-current method described in this document .26
Annex D (informative) Examples for the experimental estimation of factors affecting the
measurement accuracy .28
Annex E (informative) Table of the student factor .33
Annex F (informative) Example of uncertainty estimation .34
Annex G (informative) Details on precision .37
Bibliography .39

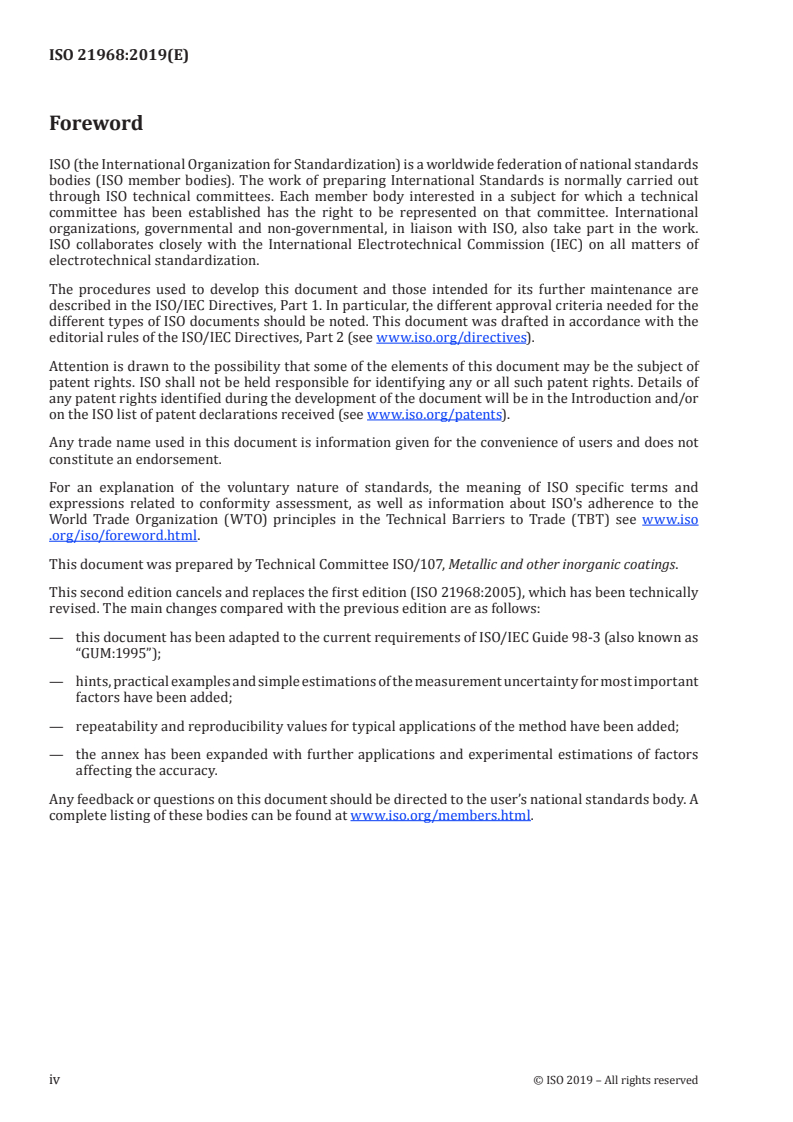

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/107, Metallic and other inorganic coatings.
This second edition cancels and replaces the first edition (ISO 21968:2005), which has been technically
revised. The main changes compared with the previous edition are as follows:
— this document has been adapted to the current requirements of ISO/IEC Guide 98-3 (also known as
“GUM: 1995”);
— hints, practical examples and simple estimations of the measurement uncertainty for most important
factors have been added;
— repeatability and reproducibility values for typical applications of the method have been added;
— the annex has been expanded with further applications and experimental estimations of factors
affecting the accuracy.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
INTERNATIONAL STANDARD ISO 21968:2019(E)
Non-magnetic metallic coatings on metallic and non-
metallic basis materials — Measurement of coating
thickness — Phase-sensitive eddy-current method
1 Scope
This document specifies a method for using phase-sensitive eddy-current instruments for non-
destructive measurements of the thickness of non-magnetic metallic coatings on metallic and non-
metallic basis materials such as:
a) zinc, cadmium, copper, tin or chromium on steel;
b) copper or silver on composite materials.
The phase-sensitive method can be applied without thickness errors to smaller surface areas and to
stronger surface curvatures than the amplitude-sensitive eddy-current method specified in ISO 2360,
and is less affected by the magnetic properties of the basis material. However, the phase-sensitive
method is more affected by the electrical properties of the coating materials.
In this document, the term “coating” is used for materials such as, for example, paints and varnishes,
electroplated coatings, enamel coatings, plastic coatings, claddings and powder coatings.
This method is particularly applicable to measurements of the thickness of metallic coatings. These
coatings can be non-magnetic metallic coatings on non-conductive, conductive or magnetic base
materials, but also magnetic coatings on non-conductive or conductive base materials.
The measurement of metallic coatings on metallic basis material works only when the product of
conductivity and permeability (σ, μ) of one of the materials is at least a factor of two times the product
of conductivity and permeability for the other material. Non-ferromagnetic materials have a relative
permeability of one.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 2064, Metallic and other inorga
...
