Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 22553-7
First edition
2020-05
Paints and varnishes — Electro-
deposition coatings —
Part 7:
Electrical wet-film resistance
Peintures et vernis — Peintures d'électrodéposition —
Partie 7: Résistance électrique du film frais
Reference number
ISO 22553-7:2020(E)
©
ISO 2020

---------------------- Page: 1 ----------------------
ISO 22553-7:2020(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 22553-7:2020(E)

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 3
5 Apparatus and materials. 3
6 Test panels . 4
7 Number of determinations . 4
8 Sample preparation . 5
9 Procedure. 5
10 Evaluation . 6
10.1 Dynamic electrical wet-film resistance . 6
10.2 Static electrical wet-film resistance . 6
10.3 Electrical wet-film resistivity . 6
11 Precision . 7
12 Test report . 7
Annex A (informative) Theoretical derivation of the wet-film resistivity .8
Annex B (informative) Sample calculation of the electrical wet-film resistivity .10
Bibliography .11
© ISO 2020 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 22553-7:2020(E)

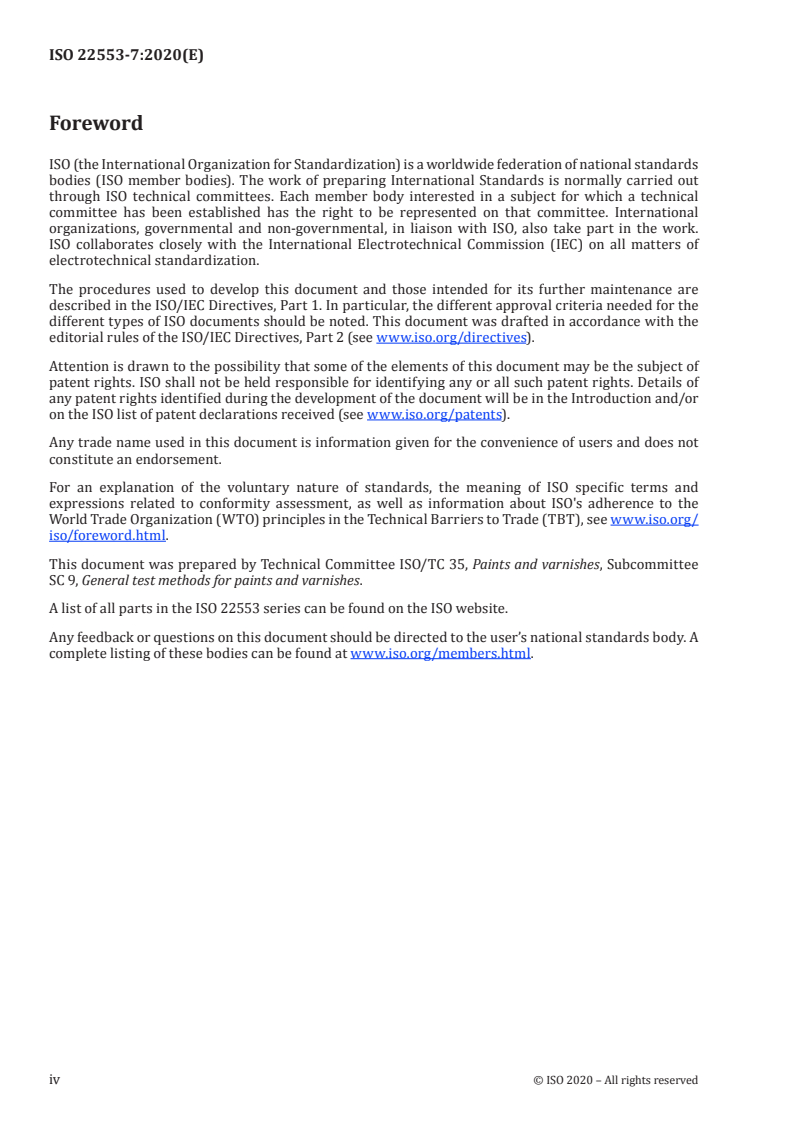

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee
SC 9, General test methods for paints and varnishes.
A list of all parts in the ISO 22553 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 22553-7:2020(E)

Introduction
The electrical wet-film resistivity provides information about the deposition behaviour of electro-
deposition coatings, i.e. about film thickness and changes in film thickness, throwing power and
possibly also the deposition performance under defined conditions.
© ISO 2020 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 22553-7:2020(E)
Paints and varnishes — Electro-deposition coatings —
Part 7:
Electrical wet-film resistance
1 Scope
This document specifies a method for determining the wet-film resistivity of an electro-deposition
coating (e-coat) for automotive industries and other general industrial applications, e.g. chiller units,
consumer products, radiators, aerospace, agriculture.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1514, Paints and varnishes — Standard panels for testing
ISO 4618, Paints and varnishes — Terms and definitions
ISO 22553-1, Paints and varnishes — Electro-deposition coatings — Part 1: Vocabulary
ISO 23321, Solvents for paints and varnishes — Demineralized water for industrial applications —
Specification and test methods
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4618, ISO 22553-1 and the
following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
electrical resistance
R
ratio of the potential difference along a conductor and the current through the conductor
Note 1 to entry: Resistance is given by Ohm’s law shown in Formula (1):
U
R= (1)
I
where
U is the potential difference;
I is the current.
© ISO 2020 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 22553-7:2020(E)

The unit of electrical resistance is the ohm (Ω), given by:
1volt
1ohm=
1ampere
The electrical resistance depends on the material of the conductor, its dimensions (length and cross-
section) and its temperature.
[SOURCE: ISO 15091:2019, 3.1]
3.2
resistivity
ρ
resistance per unit length of a material of cross-sectional area
Note 1 to entry: Resistivity is given by Formula (2):
A
ρ=⋅R (2)
l
where
A is the cross-sectional area of the conductor;
l is the length of the conductor.
The unit of electrical resistivity is the ohm ⋅ metre (Ω⋅m).
[SOURCE: ISO 15091:2019, 3.2]
3.3
electrical wet-film resistance
R
w
measured total electrical resistance (3.1) of the electro-deposition coating including substrate, pre-
treatment and other coats
Note 1 to entry: When the electrical resistance is being measured, the technical measurement conditions also
have an influence, e.g. membrane, measurement electrode.
Note 2 to entry: The unit of electrical wet-film resistance is the ohm (Ω).
3.4
dynamic electrical wet-film resistance
R (t)
w, dyn
measured total electrical resistance (3.1) of the electro-deposition coating including substrate, pre-
treatment and other coats as a function of the deposition time
Note 1 to entry: The unit of electrical wet-film resistance (3.3) is the ohm (Ω).
3.5
static electrical wet-film resistance
R (t )
w, sta end
measured total electrical resistance (3.1) of the electro-deposition coating including substrate, pre-
treatment and other coats as read off at the end of the deposition time
Note 1 to entry: The unit of electrical wet-film resistance (3.3) is the ohm (Ω).
2 © ISO 2020 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 22553-7:2020(E)

3.6
electrical wet-film resistivity
ρ
w
electrical wet-film resistance (3.3) multiplied by the area of the electrodes related to the distance
between the electrodes
Note 1 to entry: Electrical wet-film resistivity is given by Formula (3):
A
ρ =⋅R (3)
ww
l
where
R is the electrical wet-film resistance;
w
A is the area of the electrodes;
l is the length of the conductor.
The unit of electrical wet-film resistivity is the ohm ⋅ metre (Ω⋅m).
3.7
electrical conductivity
γ
reciprocal of the resistivity (3.2)
Note 1 to entry: E
...

NORME ISO
INTERNATIONALE 22553-7
Première édition
2020-05
Peintures et vernis — Peintures
d'électrodéposition —
Partie 7:
Résistance électrique du feuil frais
Paints and varnishes — Electro-deposition coatings —
Part 7: Electrical wet-film resistance
Numéro de référence
ISO 22553-7:2020(F)
© ISO 2020

---------------------- Page: 1 ----------------------
ISO 22553-7:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
  © ISO 2020 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 22553-7:2020(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 1
4 Principe. 3
5 Appareillage et matériaux .3
6 Panneaux d’essai . 4
7 Nombre de déterminations . .4
8 Préparation des échantillons . 5
9 Mode opératoire . 5
10 Évaluation . 6
10.1 Résistance électrique dynamique du feuil frais . 6
10.2 Résistance électrique statique du feuil frais . 6
10.3 Résistivité électrique du feuil frais . 6
11 Fidélité . 7
12 Rapport d’essai . 8
Annexe A (informative) Calcul théorique de la résistivité du feuil frais . 9
Annexe B (informative) Exemple de calcul de la résistivité électrique du feuil frais .11
Bibliographie .12
iii
© ISO 2020 – Tous droits réservés

---------------------- Page: 3 ----------------------
ISO 22553-7:2020(F)

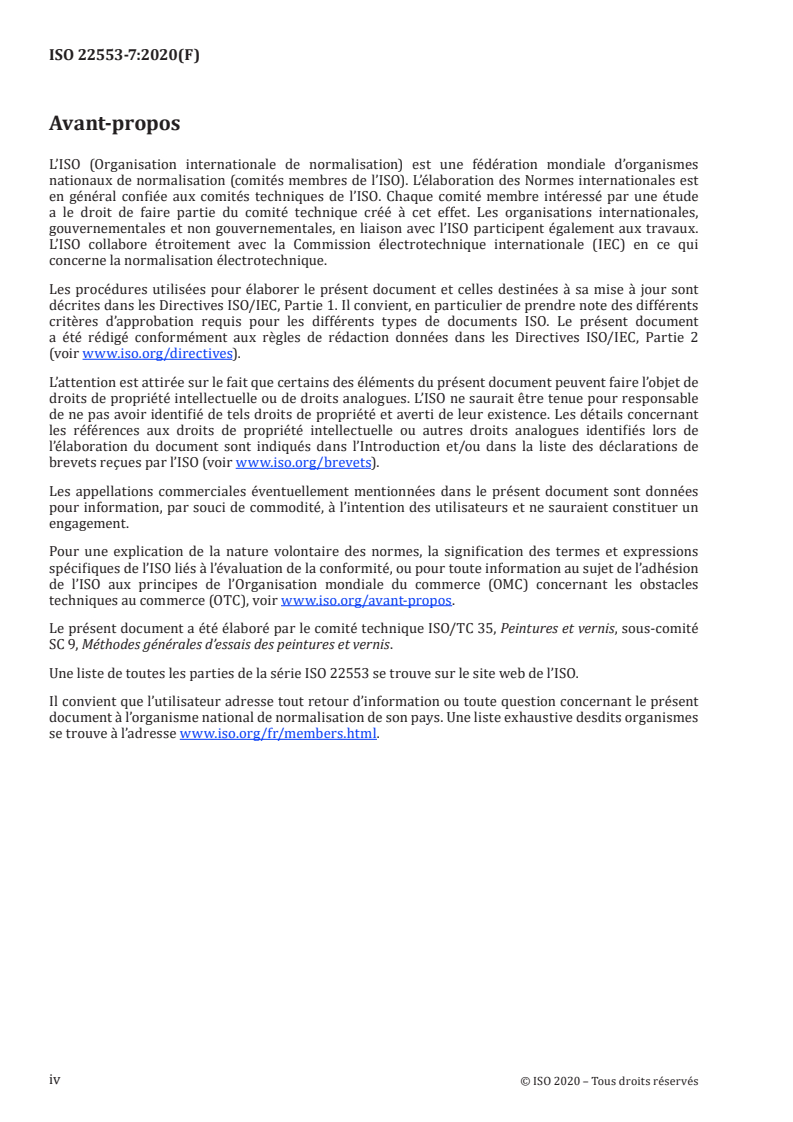

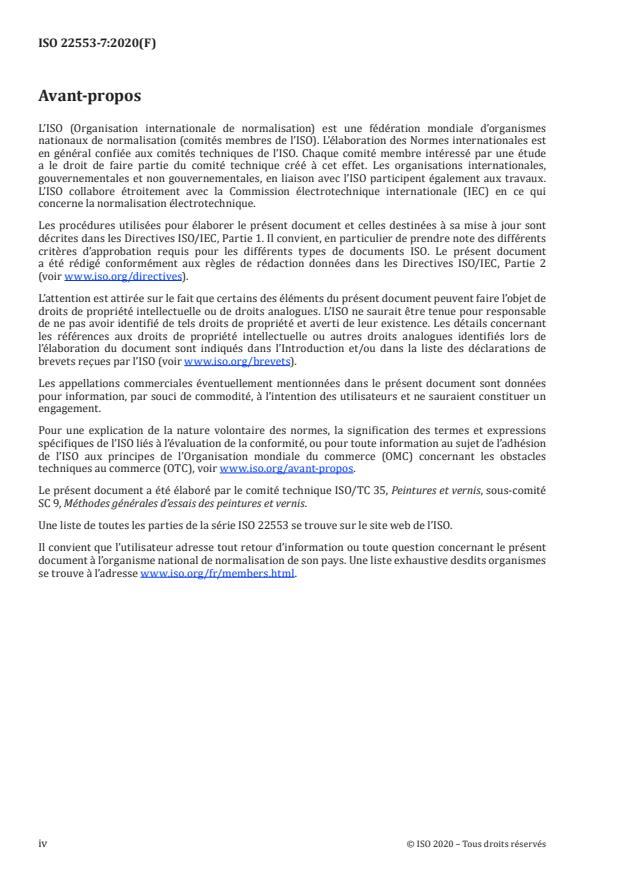

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 35, Peintures et vernis, sous-comité
SC 9, Méthodes générales d’essais des peintures et vernis.
Une liste de toutes les parties de la série ISO 22553 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
  © ISO 2020 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 22553-7:2020(F)
Introduction
La résistivité électrique du feuil frais fournit des informations sur le comportement de dépôt des
peintures d’électrodéposition, c’est-à-dire sur l’épaisseur de feuil et les variations d’épaisseur de feuil,
sur le pouvoir de pénétration et éventuellement sur les performances de dépôt dans des conditions
définies.
v
© ISO 2020 – Tous droits réservés

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 22553-7:2020(F)
Peintures et vernis — Peintures d'électrodéposition —
Partie 7:
Résistance électrique du feuil frais
1 Domaine d’application
Le présent document spécifie une méthode de détermination de la résistivité du feuil frais d’une
peinture d’électrodéposition (e-coat) destinée aux industries automobiles et autres applications
industrielles générales, par exemple unités frigorifiques, biens de consommation, radiateurs,
aérospatiale, agriculture.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 1514, Peintures et vernis — Panneaux normalisés pour essai
ISO 4618, Peintures et vernis — Termes et définitions
ISO 22553-1, Peintures et vernis — Peintures d'électrodéposition — Partie 1: Vocabulaire
ISO 23321, Solvants pour peintures et vernis — Eau déminéralisée pour applications industrielles —
Spécification et méthodes d'essai
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 4618, l’ISO 22553-1 ainsi que les
suivants, s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
résistance électrique
R
rapport de la différence de potentiel le long d’un conducteur et de l’intensité du courant traversant ce
conducteur
Note 1 à l'article: La résistance est donnée par la loi d’Ohm, tel qu’indiqué par la Formule (1):
U
R= (1)
I

1
© ISO 2020 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 22553-7:2020(F)
U est la différence de potentiel;
I est l’intensité du courant.
L’unité de résistance électrique est l’ohm (Ω), donnée par:
1volt
1ohm =
1ampere
La résistance électrique dépend du matériau, des dimensions (longueur et section transversale) et de la
température du conducteur.
[SOURCE: ISO 15091:2019, 3.1]
3.2
résistivité
ρ
résistance par unité de longueur d’un matériau d’une unité de surface de section transversale
Note 1 à l'article: La résistivité est donnée par la Formule (2):
A
ρ=⋅R (2)
l

A est l’aire de la section transversale du conducteur;
l est la longueur du conducteur.
L’unité de résistivité est l’ohm ⋅ mètre (Ω⋅m).
[SOURCE: ISO 15091:2019, 3.2]
3.3
résistance électrique du feuil frais
R
w
résistance électrique totale mesurée (3.1) de la peinture d’électrodéposition incluant le subjectile, les
couches de prétraitement et autres couches
Note 1 à l'article: Les conditions techniques de mesure de la résistance électrique ont également une influence,
par exemple membrane, électrode de mesure.
Note 2 à l'article: L’unité de résistance électrique du feuil frais est l’ohm (Ω).
3.4
résistance électrique dynamique du feuil frais
R (t)
w, dyn
résistance électrique totale mesurée (3.1) de la peinture d’électrodéposition incluant le subjectile, les
couches de prétraitement et autres couches, en fonction du temps de dépôt
Note 1 à l'article: L’unité de résistance électrique du feuil frais (3.3) est l’ohm (Ω).
3.5
résistance électrique statique du feuil frais
R (t )
w, sta fin
résistance électrique totale mesurée (3.1) de la peinture d’électrodéposition incluant le subjectile, les
couches de prétraitement et autres couches, relevée à la fin du temps de dépôt
Note 1 à l'article: L’unité de résistance électrique du feuil frais (3.3) est l’ohm (Ω).
2
  © ISO 2020 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 22553-7:2020(F)
3.6
résistivité électrique du feuil frais
ρ
w
résistance électrique du feuil frais (3.3) multipliée par le rapport de l’aire des électrodes sur la distance
entre les électrodes
Note 1 à l'article: La résistivité électrique du feuil frais est donnée par la Formule (3):
A
ρ =⋅R (3)
ww
l

R est la résistance électrique du feuil frais;
w
A est l’aire des électrodes;
l est la longueur du conducteur.
L’unité de résistivité électrique du feuil frais est l’ohm ⋅ mètre (Ω⋅m).
3.7
conductivité électrique
γ
inverse de la résistivité (3.2)
Note 1 à l'article: La conductivité électrique est donnée par la Formule (4):
11 1
γ == ⋅ (4)
ρ RA
−1
L’unité de conductivité électrique est le siemens par mètre (S⋅m ).
[SOURCE: ISO 15091:2019, 3.4]
4 Principe
Le panneau d’essai est introduit dans le système de dépôt et un courant d’intensité constante es
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
