ISO 17694:2016

DRAFT INTERNATIONAL STANDARD ISO/DIS 17694
ISO/TC 216 Secretariat: AENOR
Voting begins on Voting terminates on

2013-01-17 2013-06-17
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION  •  МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ ПО СТАНДАРТИЗАЦИИ  •  ORGANISATION INTERNATIONALE DE NORMALISATION

Footwear — Test methods for uppers and lining — Flex
resistance
Chaussures — Méthodes d'essai pour les tiges et les doublures — Résistance à la flexion
[Revision of first edition (ISO 17694:2003)]
ICS 61.060







ISO/CEN PARALLEL PROCESSING
This draft has been developed within the European Committee for Standardization (CEN), and
processed under the CEN-lead mode of collaboration as defined in the Vienna Agreement.
This draft is hereby submitted to the ISO member bodies and to the CEN member bodies for a parallel
five-month enquiry.
Should this draft be accepted, a final draft, established on the basis of comments received, will be
submitted to a parallel two-month approval vote in ISO and formal vote in CEN.

To expedite distribution, this document is circulated as received from the committee
secretariat. ISO Central Secretariat work of editing and text composition will be undertaken at
publication stage.
Pour accélérer la distribution, le présent document est distribué tel qu'il est parvenu du
secrétariat du comité. Le travail de rédaction et de composition de texte sera effectué au
Secrétariat central de l'ISO au stade de publication.


THIS DOCUMENT IS A DRAFT CIRCULATED FOR COMMENT AND APPROVAL. IT IS THEREFORE SUBJECT TO CHANGE AND MAY NOT BE
REFERRED TO AS AN INTERNATIONAL STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS BEING ACCEPTABLE FOR INDUSTRIAL, TECHNOLOGICAL, COMMERCIAL AND USER PURPOSES, DRAFT
INTERNATIONAL STANDARDS MAY ON OCCASION HAVE TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN NATIONAL REGULATIONS.
RECIPIENTS OF THIS DRAFT ARE INVITED TO SUBMIT, WITH THEIR COMMENTS, NOTIFICATION OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPORTING DOCUMENTATION.
©  International Organization for Standardization, 2013

---------------------- Page: 1 ----------------------
ISO/DIS 17694

Copyright notice
This ISO document is a Draft International Standard and is copyright-protected by ISO. Except as permitted
under the applicable laws of the user’s country, neither this ISO draft nor any extract from it may be
reproduced, stored in a retrieval system or transmitted in any form or by any means, electronic,
photocopying, recording or otherwise, without prior written permission being secured.
Requests for permission to reproduce should be addressed to either ISO at the address below or ISO’s
member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Reproduction may be subject to royalty payments or a licensing agreement.
Violators may be prosecuted.

ii © ISO 2013 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/DIS 17694

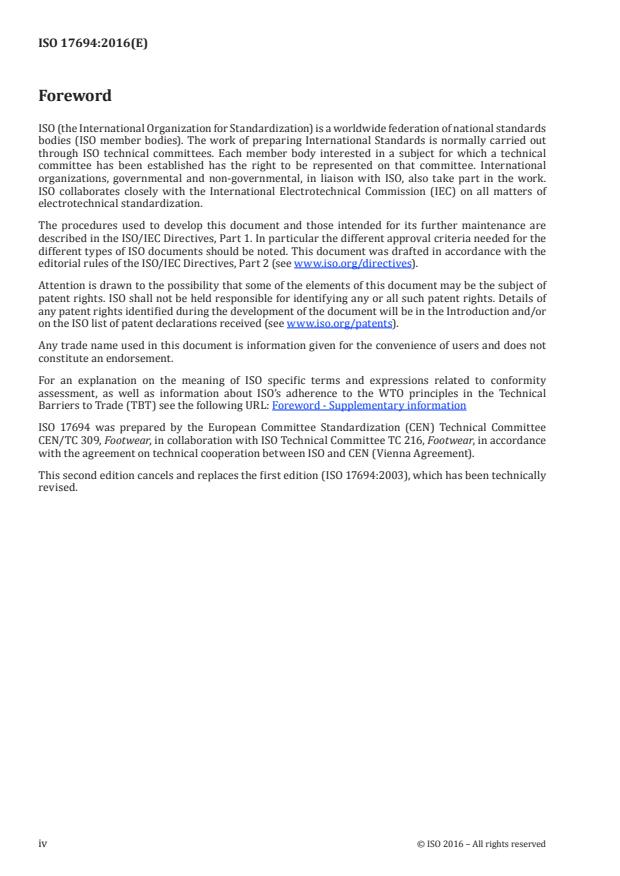

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 17694 was prepared by Technical Committee ISO/TC 216, Footwear, Subcommittee SC , and by
Technical Committee CEN/TC 309, Footwear in collaboration.
This second/third/. edition cancels and replaces the first/second/. edition (ISO 17694:2003,
EN 12512:2001), [clause(s) / subclause(s) / table(s) / figure(s) / annex(es)] of which [has / have] been
technically revised.

 © ISO 2012 – All rights reserved  iii

---------------------- Page: 3 ----------------------
a) DRAFT INTERNATIONAL STANDARD b) ISO/DIS 17694

Footwear — Test methods for uppers and lining — Flex
resistance
1 Scope
This Standard specifies a test method for determining the flex resistance of uppers and linings irrespective of
the material, in order to assess the suitability for the end use.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 3696, Water for analytical laboratory use — Specification and test methods
ISO 5402-1:2011, Determination of flex resistance — Part 1: Flexometer method
)
1
ISO 17709 , Footwear — Sampling location, preparation and duration of conditioning of samples and test
pieces
)
2
ISO 18454 , Footwear — Standard atmospheres for conditioning and testing of footwear and components for
footwear
3 Short description
Test specimens are cut from a shoe vamp or from material for shoes, folded and inserted in the test machine.
The test simulates the damage caused by the inward folding of the vamp of the upper but does not readily
reproduce damage occurring on outward folds. It is carried out humid, dry or in a cold climate.
4 Term and definition
For the purposes of this document, the following terms and definitions apply.
4.1
flex resistance
flex resistance is the resistance of a material to crack or otherwise fail at flexing creases
4.2
surface
surface is the visible site of the material during the use at the shoe

1) EN 13400 is equivalent to ISO 17709.
2) EN 12222 is equivalent to ISO 18454.
 © ISO 2012 – All rights reserved
 1

---------------------- Page: 4 ----------------------
ISO/DIS 17694

NOTE The visible site of the material can be by upper the grain site of the leather or the coated site of a coated
textile, by lining the site of the material visible from the inside of the shoe.
5 Apparatus and material
The following apparatus and material shall be used:
5.1 Test machine, in accordance with ISO 5402-1:2011 (4.1) including the following:
5.1.1 At least four pairs of clamps. The upper clamp consists of a pair of flat plates as shown in Figure 1.
The lower clamp is fixed and lies in the same vertical plane as the upper clamp.

Key
1 Flexing angle 2230'  030'
2 Clamp tightening screw
3 2 mm radius
4 horizontal axle
Figure 1 — Upper clamp dimensions
5.1.2 Means of applying a simple harmonic reciprocating action to repeatedly move the upper clamp
through an angle of 22 º 30’ ± 0 º 30’. The speed of oscillation shall be (100 ± 5) cycles/min.
The distance between the upper and lower clamp, when the upper clamp is in the horizontal position, shall be
(25 ± 1) mm.
 © ISO 2012 – All rights reserved
 2

---------------------- Page: 5 ----------------------
ISO/DIS 17694

5.1.3 Means of counting the total number of cycles.
5.2 Press knife (70 ± 1) mm  (45 ± 1) mm or similar for cutting test specimens.
5.3 Optical magnifier with a magnification of approximately 4 – 6 times.
5.4 For wetting test specimens:
5.4.1 Glass dish, minimum of 100 mm diameter and 25 mm depth.
5.4.2 Distilled or deionised water complying with Grade 3 of ISO 3696.
5.4.3 Filter paper.
5.4.4 Desiccator or another container, able to evacuate.
5.4.5 Vacuum pump, reducing the pressure within the desiccator at less than 4 kPa.
5.7 F
...

NORME ISO
INTERNATIONALE 17694
Deuxième édition
2016-05-01
Chaussures — Méthodes d’essai pour
les tiges et les doublures — Résistance
à la flexion
Footwear — Test methods for uppers and lining — Flex resistance
Numéro de référence
ISO 17694:2016(F)
©
ISO 2016

---------------------- Page: 1 ----------------------
ISO 17694:2016(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 17694:2016(F)

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Brève description . 1
5 Appareillage et matériel . 2
6 Échantillonnage et conditionnement . 3
6.1 Généralités . 3
6.2 Essais à l’état sec . 3
6.3 Essais à l’état humide . 4
6.4 Essais à froid . 4
7 Méthode d’essai . 4
7.1 Principe . 4
7.2 Mode opératoire . 4
8 Rapport d’essai . 6
© ISO 2016 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 17694:2016(F)

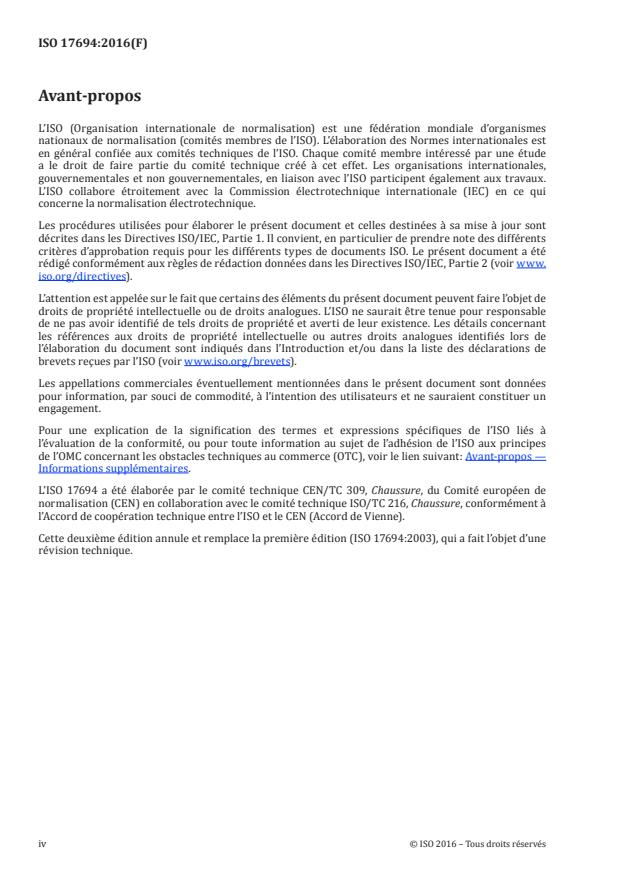

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
L’ISO 17694 a été élaborée par le comité technique CEN/TC 309, Chaussure, du Comité européen de
normalisation (CEN) en collaboration avec le comité technique ISO/TC 216, Chaussure, conformément à
l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 17694:2003), qui a fait l’objet d’une
révision technique.
iv © ISO 2016 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 17694:2016(F)
Chaussures — Méthodes d’essai pour les tiges et les
doublures — Résistance à la flexion
1 Domaine d’application
La présente Norme internationale spécifie une méthode d’essai pour déterminer la résistance à la
flexion des tiges et des doublures, quel que soit le matériau qui les compose, afin d’évaluer leur aptitude
à l’utilisation finale.
2 Références normatives
Les documents suivants, en totalité ou en partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 3696, Eau pour laboratoire à usage analytique — Spécification et méthodes d’essai
ISO 5402-1:2011, Cuir — Détermination de la résistance à la flexion — Partie 1: Méthode au flexomètre
1)
ISO 17709 , Chaussures — Localisation de l’échantillonnage, préparation et durée de conditionnement des
échantillons et éprouvettes
2)
ISO 18454 , Chaussures — Atmosphères normales de conditionnement et d’essai des chaussures et de leurs
éléments constitutifs
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
résistance à la flexion
capacité d’un matériau à ne pas se gercer ou se détériorer lorsqu’il est plié
3.2
surface
côté visible du matériau lors de son utilisation sur la chaussure
Note 1 à l’article: Le côté visible du matériau peut être, pour la tige, le côté grain du cuir ou le côté revêtu d’un
textile enduit et, pour la doublure, le côté du matériau qui est visible depuis l’intérieur de la chaussure.
4 Brève description
Des éprouvettes sont découpées dans la claque ou dans le matériau d’une chaussure avant d’être pliées
et insérées dans la machine d’essai. L’essai simule la détérioration causée par le pliage vers l’intérieur
de la claque de la tige mais ne reproduit pas la détérioration survenant sur les plis extérieurs. Il est
réalisé à l’état humide, à l’état sec ou dans un climat froid.
1) L’EN 13400 est équivalente à l’ISO 17709.
2) L’EN 12222 est équivalente à l’ISO 18454.
© ISO 2016 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 17694:2016(F)

5 Appareillage et matériel
L’appareillage et le matériel suivants doivent être utilisés.
5.1 Machine d’essai, conformément à l’ISO 5402-1:2011, 4.1 comprenant ce qui suit.
5.1.1 Au moins quatre paires de colliers de serrage. Le collier supérieur comporte deux plaques
plates comme indiqué à la Figure 1.
Le collier inférieur est fixe et repose sur le même plan vertical que le collier supérieur.
Dimensions en millimètres
15 ± 1
4
G
H
1
C
B
2
F
E
Légende
1 angle de flexion de 22°30’ ± 0°30’
2 vis de serrage du collier
3 rayon de 2 mm
4 axe horizontal
Figure 1 — Dimensions du collier de serrage supérieur
5.1.2 Dispositif permettant d’appliquer une action réciproque harmonique simple pour
déplacer de manière répétée le collier de serrage supérieur selon un angle de 22°30’ ± 0°30’. La vitesse
de mouvement pendulaire doit être de (100 ± 5) cycles/min.
Lorsque le collier supérieur est en position horizontale, la distance entre les colliers de serrage
supérieur et inférieur doit être de (25 ± 1) mm.
5.1.3 Dispositif permettant de compter le nombre total de cycles.
5.2 Emporte-pièce de (70 ± 1) mm × (45 ± 1) mm ou dispositif équivalent pour découper les
éprouvettes.
5.3 Loupe avec un grossissement de quatre à six fois environ.
2 © ISO 2016 – Tous droits réservés
50 ± 1
25 ± 1

---------------------- Page: 6 ----------------------
ISO 17694:2016(F)

...

PROJET DE NORME INTERNATIONALE ISO/DIS 17694
ISO/TC 216 Secrétariat: AENOR
Début de vote Vote clos le

2013-01-17 2013-06-17
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION  •  МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ ПО СТАНДАРТИЗАЦИИ  •  ORGANISATION INTERNATIONALE DE NORMALISATION

Chaussures — Méthodes d'essai pour les tiges et les
doublures — Résistance à la flexion
Footwear — Test methods for uppers and lining -- Flex resistance
[Révision de la première édition (ISO 17694:2003)]
ICS 61.060





TRAITEMENT PARALLÈLE ISO/CEN
Le présent projet a été élaboré dans le cadre du Comité européen de normalisation (CEN) et soumis
selon le mode de collaboration sous la direction du CEN, tel que défini dans l'Accord de Vienne.
Le projet est par conséquent soumis en parallèle aux comités membres de l'ISO et aux comités
membres du CEN pour enquête de cinq mois.
En cas d'acceptation de ce projet, un projet final, établi sur la base des observations reçues, sera
soumis en parallèle à un vote d'approbation de deux mois au sein de l'ISO et à un vote formel au sein
du CEN.

Pour accélérer la distribution, le présent document est distribué tel qu'il est parvenu du
secrétariat du comité. Le travail de rédaction et de composition de texte sera effectué au
Secrétariat central de l'ISO au stade de publication.
To expedite distribution, this document is circulated as received from the committee
secretariat. ISO Central Secretariat work of editing and text composition will be undertaken at
publication stage.

CE DOCUMENT EST UN PROJET DIFFUSÉ POUR OBSERVATIONS ET APPROBATION. IL EST DONC SUSCEPTIBLE DE MODIFICATION ET NE PEUT
ÊTRE CITÉ COMME NORME INTERNATIONALE AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D'ÊTRE EXAMINÉS POUR ÉTABLIR S'ILS SONT ACCEPTABLES À DES FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES PROJETS DE NORMES INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSIBILITÉ DE DEVENIR DES NORMES POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
LES DESTINATAIRES DU PRÉSENT PROJET SONT INVITÉS À PRÉSENTER, AVEC LEURS OBSERVATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT CONNAISSANCE ET À FOURNIR UNE DOCUMENTATION EXPLICATIVE.
©  Organisation Internationale de Normalisation, 2013

---------------------- Page: 1 ----------------------
ISO/DIS 17694


Notice de droit d'auteur
Ce document de l'ISO est un projet de Norme internationale qui est protégé par les droits d'auteur de l'ISO.
Sauf autorisé par les lois en matière de droits d'auteur du pays utilisateur, aucune partie de ce projet ISO ne
peut être reproduite, enregistrée dans un système d'extraction ou transmise sous quelque forme que ce soit
et par aucun procédé électronique ou mécanique, y compris la photocopie, les enregistrements ou autres,
sans autorisation écrite préalable.
Les demandes d'autorisation de reproduction doivent être envoyées à l'ISO à l'adresse ci-après ou au
comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Toute reproduction est soumise au paiement de droits ou à un contrat de licence.
Les contrevenants pourront être poursuivis.

ii © ISO 2013 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/DIS 17694

Sommaire Page
Avant-propos . iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Brève description . 1
4 Termes et définitions . 1
5 Appareillage et matériel . 2
6 Échantillonnage et conditionnement . 3
6.1 Généralités . 3
6.2 Essais à l’état sec . 4
6.3 Essais à l’état humide . 4
6.4 Essais à froid . 4
7 Méthode d’essai . 4
7.1 Principe . 4
7.2 Mode opératoire . 4
8 Rapport d’essai . 7

© ISO 2012 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/DIS 17694

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 17694 a été élaborée par le comité technique ISO/TC 216, Chaussure, et par le comité technique
CEN/TC 309, Chaussure en collaboration.
Cette deuxième/troisième/. édition annule et remplace la première/deuxième/. édition (ISO 17694:2003,
ISO 12512:2001), dont [l' (les) article(s) / le(s) paragraphe(s) / le (les) tableau(x) / la (les) figure(s) / l' (les)
annexe(s) a/ont] fait l'objet d'une révision technique.

iv © ISO 2012 – Tous droits réservés

---------------------- Page: 4 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 17694

Chaussures — Méthodes d’essai pour les tiges et les
doublures — Résistance à la flexion
1 Domaine d’application
La présente norme spécifie une méthode d’essai pour déterminer la résistance à la flexion des tiges et des
doublures, quel que soit le matériau qui les compose, afin d’évaluer leur aptitude à l’utilisation finale.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 3696, Eau pour laboratoire à usage analytique — Spécification et méthodes d'essai
ISO 5402-1:2011, Cuir — Détermination de la résistance à la flexion — Partie 1 : Méthode au flexomètre
)
1
ISO 17709 , Chaussures — Localisation de l'échantillonnage, préparation et durée de conditionnement des
échantillons et éprouvettes
)
2
ISO 18454 , Chaussures — Atmosphères normales de conditionnement et d'essai des chaussures et de
leurs éléments constitutifs
3 Brève description
Des éprouvettes sont découpées dans la claque ou dans le matériau d’une chaussure avant d’être pliées et
insérées dans la machine d’essai. L’essai simule la détérioration causée par le pliage vers l’intérieur de la
claque de la tige mais ne reproduit pas la détérioration survenant sur les plis extérieurs. Il est réalisé à l’état
humide, à l’état sec ou dans un climat froid.
4 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
4.1
résistance à la flexion
capacité d’un matériau à ne pas se gercer ou se détériorer lorsqu’il est plié

1) L’EN 13400 est équivalente à l’ISO 17709.
2
) L’EN 12222 est équivalente à l’ISO 18454.
© ISO 2012 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO/DIS 17694

4.2
surface
côté visible du matériau lors de son utilisation sur la chaussure
NOTE Le côté visible du matériau peut être, pour la tige, le côté grain du cuir ou le côté revêtu d’un textile enduit et,
pour la doublure, le côté du matériau qui est visible depuis l’intérieur de la chaussure.
5 Appareillage et matériel
L’appareillage et le matériel suivants doivent être utilisés :
5.1 Machine d’essai, conformément à l’ISO 5402-1:2011 (4.1), comprenant ce qui suit :
5.1.1 Au moins quatre paires de colliers de serrage. Le collier supérieur comporte deux plaques plates
comme indiqué à la Figure 1.
Le collier inférieur est fixe et repose sur le même plan vertical que le collier supérieur.

Légende
1 Angle de flexion 22° 30’  0° 30’
2 Vis de serrage du collier
3 Rayon de 2 mm
4 Axe horizontal
Figure 1 — Dimensions du collier de serrage supérieur
2 © ISO 2012 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO/DIS 17694

5.1.2 Dispositif permettant d’appliquer une action réc
...
