ISO 15548-2:2013
(Main)Non-destructive testing — Equipment for eddy current examination — Part 2: Probe characteristics and verification
Non-destructive testing — Equipment for eddy current examination — Part 2: Probe characteristics and verification
ISO 15548-2:2013 identifies the functional characteristics of a probe and its interconnecting elements and provides methods for their measurement and verification. The evaluation of these characteristics permits a well-defined description and comparability of eddy current equipment. By careful choice of the characteristics, a consistent and effective eddy current examination system can be designed for a specific application. Where accessories are used, these should be characterised using the principles of ISO 15548-2:2013. ISO 15548-2:2013 does not give the extent of verification nor acceptance criteria for the characteristics. These are given in the application documents.
Essais non destructifs — Appareillage pour examen par courants de Foucault — Partie 2: Caractéristiques des capteurs et vérifications
L'ISO 15548-2:2013 identifie les caractéristiques fonctionnelles d'un capteur à courants de Foucault et de ses éléments d'interconnexion et fournit des méthodes pour les mesurer et les vérifier. L'évaluation de ces caractéristiques permet de donner une description bien définie de l'appareillage à courants de Foucault et d'assurer la comparabilité entre appareillages. Un système d'examen par courants de Foucault, cohérent et efficace, peut être conçu en choisissant méticuleusement les caractéristiques pour une application spécifique. Lorsque des accessoires sont mis en oeuvre, il convient de les caractériser en appliquant les principes de l'ISO 15548-2:2013. L'ISO 15548-2:2013 ne fournit pas l'étendue des vérifications ni des critères d'acceptation pour les caractéristiques. Ceux-ci sont définis dans les documents d'application.
General Information
Relations
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 15548-2
Second edition
2013-12-01
Non-destructive testing — Equipment
for eddy current examination —
Part 2:
Probe characteristics and verification
Essais non destructifs — Appareillage pour examen par courants
de Foucault —
Partie 2: Caractéristiques des capteurs et vérifications
Reference number
©
ISO 2013
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Characteristics of probe and interconnecting elements . 1
4.1 General characteristics . 1
4.2 Electrical characteristics . 3
4.3 Functional characteristics . 3
5 Verification . 4
5.1 General . 4
5.2 Levels of verification . 4
5.3 Verification procedure . 5
5.4 Corrective actions . 5
6 Measurement of electrical and functional characteristics of a probe .5
6.1 Electrical characteristics . 5
6.2 Functional characteristics . 6
6.3 Normalised impedance plane diagram .24
7 Influence of interconnecting elements .24
Annex A (informative) Reference block A6 .25
Bibliography .27

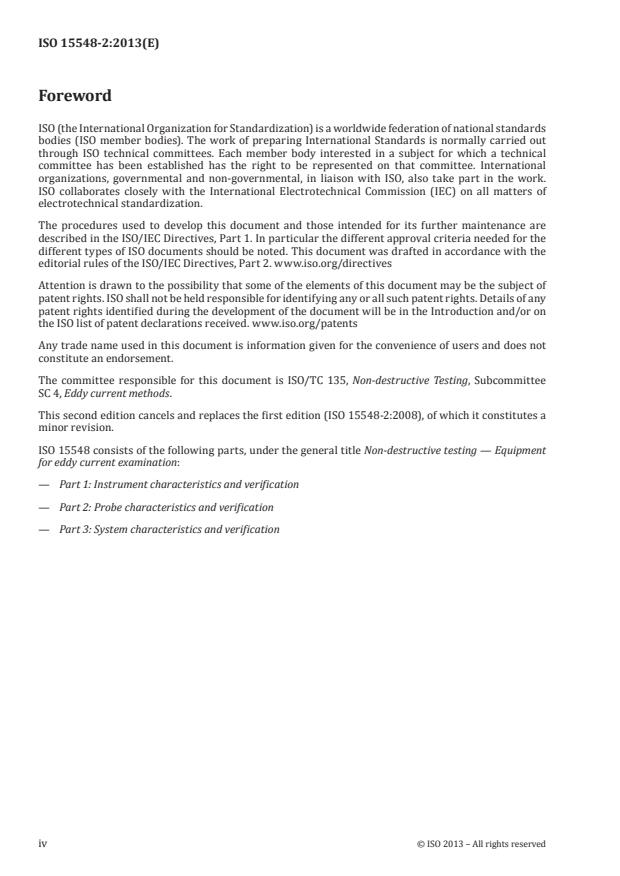

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2. www.iso.org/directives
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of any
patent rights identified during the development of the document will be in the Introduction and/or on
the ISO list of patent declarations received. www.iso.org/patents
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
The committee responsible for this document is ISO/TC 135, Non-destructive Testing, Subcommittee
SC 4, Eddy current methods.
This second edition cancels and replaces the first edition (ISO 15548-2:2008), of which it constitutes a
minor revision.
ISO 15548 consists of the following parts, under the general title Non-destructive testing — Equipment
for eddy current examination:
— Part 1: Instrument characteristics and verification
— Part 2: Probe characteristics and verification
— Part 3: System characteristics and verification
iv © ISO 2013 – All rights reserved
INTERNATIONAL STANDARD ISO 15548-2:2013(E)
Non-destructive testing — Equipment for eddy current
examination —
Part 2:
Probe characteristics and verification
1 Scope
This part of ISO 15548 identifies the functional characteristics of a probe and its interconnecting
elements and provides methods for their measurement and verification.
The evaluation of these characteristics permits a well-defined description and comparability of eddy
current equipment.
By careful choice of the characteristics, a consistent and effective eddy current examination system can
be designed for a specific application.
Where accessories are used, these should be characterised using the principles of this part of ISO 15548.
This part of ISO 15548 does not give the extent of verification nor acceptance criteria for the
characteristics. These are given in the application documents.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 12718, Non-destructive testing — Eddy current testing — Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 12718 apply.
4 Characteristics of probe and interconnecting elements
4.1 General characteristics
4.1.1 Application
Probes and interconnecting elements are selected to satisfy the requirements of the intended application.
The design is influenced by the instrument with which they are used.
4.1.2 Probe types
The probe is described by the following:
— type of material to be examined, i.e. ferromagnetic or non-ferromagnetic, with high or low
conductivity;
— function, e.g. separate or combined transmit/receive probe;
— family, e.g. coaxial probe, surface probe;
— measurement mode, e.g. absolute, differential;
— purpose of the examination, e.g. detection of discontinuities, sorting or thickness measurement, etc.;
— specific features, e.g. focused, shielded, etc.
4.1.3 Interconnecting elements
They may include the following:
— cables and/or extensions;
— connectors;
— slip rings;
— rotating heads;
— transformers;
— active devices, e.g. multiplexer, amplifier, etc.
4.1.4 Physical characteristics
The following shall be stated among others:
— external size and shape;
— weight;
— information about mechanical mounting;
— model number and serial number;
— material of manufacture of probe housing;
— composition and thickness of facing material;
— presence and purpose of core or shield;
— type of interconnecting elements (see 4.1.3);
— orientation mark (direction for maximum sensitivity, see 6.2.3.3);
— position mark (electrical centre, see 6.2.3.4).
4.1.5 Safety
The probe and its interconnecting elements shall meet the applicable safety regulations regarding
electrical hazard, surface temperature, or explosion.
Normal use of the probe should not create a hazard.
4.1.6 Environmental conditions
The temperature and humidity for normal use, storage and transport should be specified for the probe
and its interconnecting elements.
2 © ISO 2013 – All rights reserved
The tolerance of the probe and its interconnecting elements to the effects of interference noise and
electromagnetic radiation shall conform to electromagnetic compatibility (EMC) regulations.
Materials used in the manufacture of the probe should be resistant to contaminants.
4.2 Electrical characteristics
The external electrical connections to the probe shall be clearly identified or declared in writing.
The electrical characteristics of a probe connected to a specified length and type of cable are as follows:
— recommended range of excitation current and voltage for safe operation;
— recommended range of excitation frequencies;
— impedance of the excitation element in air;
— resonant frequency of the excitation element in air;
— impedance of the receiving element(s) in air.
The electrical characteristics of an extension cable shall also be clearly identified.
4.3 Functional characteristics
The functional characteristics of a probe shall be determined for a defined system.
The measurement of the functional characteristics of a probe requires the use of calibration blocks. The
material used for the reference block is determined by the application.
The functional characteristics of a probe are as follows:
— directionality;
— response to elementary discontinuities (hole, slot);
— length and width of coverage;
— area of coverage;
— minimum dimensions of discontinuities for constant response;
— penetration characteristics;
— geometric effects;
— normalised impedance locus (when the frequency is varied) of the exciting element with minimum
probe clearance from a homogeneous block of a specified material.
These characteristics cannot be used alone to establish the performance (e.g. resolution, smallest
detectable discontinuity, etc.) of the probe in a given test system, for a given application.
When relevant, the influence of interconnecting elements on the functional characteristics of the probe
shall be measured.
5 Verification
5.1 General
For a consistent and effective eddy current examination, it is necessary to verify that the performance of
the component parts of the eddy current test system is maintained within acceptable limits.
The physical condition of the reference blocks shall be verified to be within acceptable limits, before
being used to verify the system or probes.
The measuring equipment used for verification shall be in a known state of calibration.
For a better understanding, the verification procedure is described identically in all three parts of ISO 15548.
5.2 Levels of verification
There are three levels of verification. Each level defines the time intervals between verification and the
complexity of the verification.
It is understood that initial type testing has already been carried out by the manufacturer or under his
control.
a) Level 1: Global functional check
A verification is performed at regular intervals of time on the eddy current test system, using
reference blocks to verify that the performance is within specified limits.
The verification is usually performed at the examination location.
The time interval and the reference blocks are defined in the verification procedure.
b) Level 2: Detailed functional check and calibration
A verification on an extended time scale is performed to ensure the stability of selected characteristics
of the eddy current instrument, probe, accessories and reference blocks.
c) Level 3: Characterisation
A verification is performed on the eddy current instrument, probe accessories and reference blocks
to ensure conformity with the characteristics supplied by the manufacturer.
The organization requiring the verification shall specify the characteristics to be verified.
The main features of verification are shown in Table 1.
Table 1 — Verification levels
Level Object Typical time period Instruments Responsible entity
Stability of system Frequently,
Global functional Reference blocks User
performance e.g. hourly, daily
check
Stability of selected
2 Less frequently but Calibrated measur-
characteristics of the
Detailed functional at least annually and ing instruments, User
instrument, probes
check and calibration after repair reference blocks
and accessories
All characteristics Calibrated labora-
Once
3 of the instrument, tory measuring
(on release) Manufacturer, user
Characterisation probes and acces- instruments and
and when required.
sories reference blocks
4 © ISO 2013 – All rights reserved
5.3 Verification procedure
The characteristics to be verified are dependent on the application. The essential characteristics and the
level of verification shall be specified in a verification procedure.
The examination procedure for the application shall refer to the verification procedure. This can restrict
the number of characteristics of a general-purpose instrument to be verified for a defined application.
Sufficient data on the characteristics featured in an instrument, probe and reference block shall be
provided, in order that verification may be performed within the scope of this part of ISO 15548.
5.4 Corrective actions
Level 1: When the performance is not within the specified limits, a decision shall be made concerning
the product examined since the previous successful verification. Corrective actions shall be made to
bring the performance within acceptable limits.
Level 2: When the deviation of the characteristic is greater than the acceptable limits specified by the
manufacturer or in the application document, a decision shall be made concerning the instrument, the
probe or the accessory being verified.
Level 3: When the characteristic is out of the acceptable range specified by the manufacturer or by the
application document, a decision shall be made concerning the instrument, the probe or the accessory
being verified.
6 Measurement of electrical and functional characteristics of a probe
6.1 Electrical characteristics
6.1.1 General
The electrical characteristics alone do not define the characteristics of the probe in its application.
The methods and measuring instruments given in 6.1.2 to 6.1.5 are for guidance; other equivalent
methods and instrumentation can be used.
6.1.2 Measurement conditions
The measurements are made at the probe connector without the use of interconnecting elements of the
inspection system. The probe is placed in air and away from any conductive or magnetic material.
The measurements are made for each element of the probe accessible at the probe connector. The other
elements are left in open circuit.
When the probe is designed for use under particular conditions, for example, temperature or pressure,
any additional measurements that are required shall be specified in the application document.
6.1.3 Resonant frequency of the excitation element
6.1.3.1 Excitation element with a single coil
Using an impedance meter, measure the resonant frequency f of the excitation element.
res
6.1.3.2 Excitation elements with multiple coils
An excitation element containing multiple coils will give multiple resonance frequencies. The lowest
frequency shall be reported/measured.
6.1.4 Impedance of the excitation element
Measure the resistance R using a multimeter, and the inductance L using an impedance meter. The
0 0
inductance is measured at the lowest frequency of the recommended operating range for the probe.
If the capacitance C is too small to be measured directly, calculation should provide a more accurate result:
C = (1)
2 2
4π fL
res 0
The model of the excitation-element impedance is given in Figure 1.
Figure 1 — Excitation-element impedance
6.1.5 Impedance of the receiving element(s)
Measure the resistance using a multimeter, and the inductance and the capacitance using an impedance
meter. The measured values of impedance can be given as a curve against frequency.
6.2 Functional characteristics
6.2.1 General
This part of ISO 15548 characterises commonly used probe types. Probes which are designed for special
(unusual) applications shall be characterised in accordance with an application document which follows
the methodology of this part of ISO 15548. The characteristics described in this part of ISO 15548 can
give useful information about such probes.
The functional characteristics are defined for two classes of probes: surface probes and co-axial probes.
6.2.2 Measurement conditions
6.2.2.1 General
A general-purpose eddy current instrument, characterised in accordance with ISO 15548-1, can be used,
provided that it has the required accuracy.
Alternatively, sufficient instrumentation comprising a voltage/current generator, synchronous detection
amplifier and a voltmeter or oscilloscope can be used.
When the probe does not feature a connecting cable, the characteristics of the cable used for the
measurements shall be documented.
The probe characteristics are measured within the frequency range specified by the probe manufacturer
using reference blocks containing known features, such as slots and holes.
The reference blocks shall be made using the specifications in the application document for the material,
metallurgical properties and surface finish. Its geometry shall comply with the requirements included
in the following subclauses. Blocks made from ferromagnetic material shall be demagnetized before use.
The reference block can be replaced by any other device, the equivalence of which shall be demonstrated
for the measured characteristic (alternative blocks, electric circuit, coil, ball, etc.).
6 © ISO 2013 – All rights reserved
The functional characteristics can be affected by the presence of any perturbing electromagnetic field
or ferromagnetic material in the zone of influence of the probe. Care shall be taken to avoid these effects
when making the measurements described in 6.2.2.2 and 6.2.2.3.
The measurement conditions for each characteristic shall be recorded, for example, excitation frequency
and voltage/current, details of the reference block, etc.
The measured values are the amplitude of the signal and, when applicable, the phase of the signal.
6.2.2.2 Measurement of the amplitude of the signal
a) Absolute measurements
The amplitude of the signal is the length of the vector joining the balance point to the point
corresponding to the maximum excursion of the signal from the balance point, unless otherwise
specified in an application document, see Figure 2 a).
b) Differential measurements
The amplitude of the signal is the length of the line joining the two extreme points of the signature,
i.e. peak to peak value, unless otherwise specified in an application document; see Figure 2 b).
c) Other measurements
The method shall be specified in an application document.
a) Amplitude measurement for an absolute signal
b) Amplitude measurement for a differential signal
Figure 2 — Amplitude measurements for signals
6.2.2.3 Measurement of the phase angle of the signal
The reference for the measurement of phase angle shall be the positive x-axis.
The span shall be 360°, either as 0° to 360° or 0° to ±180°.
The polarity of measurement shall be specified as follows:
— P360: 0° to 360°, positive is anticlockwise (mathematical convention);
— N360: 0° to 360°, positive is clockwise;
— P180: 0 to ±180°, positive is anticlockwise;
— N180: 0 to ±180°, positive is clockwise.
The phase angle is the angle between the reference line and the line representing the signal amplitude
determined in 6.2.2.2.
6.2.3 Surface probes
Unless otherwise specified, the measurements shall be conducted with constant probe clearance, which
will be specified in the application document.
6.2.3.1 Reference blocks
Reference blocks (A1 to A5) are described in general terms in Figure 3.
The detailed requirements of each block shall be given in a procedure.
For each of these reference blocks, the length and width shall be at least 10 times the length of coverage
of the probe as defined in the probe specifications. When this feature is not known, it shall be replaced
by the largest (active) dimension of the probe in the scanning plane. Verification can be made after
having measured the length of coverage as described in 6.2.3.8.
The thickness of the reference block shall be at least twice the standard depth of penetration for the
lowest frequency nominated in the probe specification.
Block A1
It contains a slot in its centre.
As a minimum:
— the slot shall be longer than the “minimum slot length for constant probe response”, determined
according to the methodology described in 6.2.3.10;
— the slot shall be deeper than the “minimum depth of surface-breaking slot for constant probe
response”, determined according to the methodology described in 6.2.3.11;
— the slot width shall be defined in the application document.
Block A2
It contains a hole in its centre.
The diameter of the hole is defined in the application document. It is recommended that the depth of the
hole be the same as that of the slot in block A1.
Block A3
It is the same as block A1, without a slot, and with varying thicknesses up to 3 times the standard depth
of penetration, or twice the active dimension of the probe.
8 © ISO 2013 – All rights reserved
Block A4
It is the same as block A1, with n parallel slots.
— all the slots have the same length and width as the slot of block A1;
— the slot depth increases from slot 1 to n by a constant step specified in the application document;
— the spacing between two consecutive slots shall be at least 5 times the length of coverage (6.2.3.8);
— the distance from the first and the last slot to the adjacent edge shall be at least 2,5 times the edge-
effect length.
The number of slots and their depths are defined in the application document.
Block A5
It is the same as block A1, with n parallel slots.
— all the slots have the same depth and width as the slot of block A1;
— the slot length increases from slot 1 to n by a constant step specified in the application document;
the ends of the longest slot shall be further than 2,5 times the edge-effect length away from the edge;
— the spacing between two consecutive slots shall be at least 5 times the length of coverage (6.2.3.8);
— the distance from the first and the last slot to the adjacent edge shall be at least 2,5 times the edge-
effect length;
— all the slots are centred with respect to the block;
— the number of slots and their lengths are defined in the application document.
Figure 3 — Reference blocks for surface probes
Block A6
This block is defined to obtain a transfer signal. See 6.2.3.16
6.2.3.2 Reference signal
Reference block: block A1 shall be used for this measurement.
Probe motion
Balance the probe on the block with the probe mid-way between the slot and the adjacent edge of the block.
Verify that no significant change occurs when moving the probe in the vicinity of this position, in the
direction of the slot and that of the edge.
A linear scan is performed over the middle of the slot, with the preferred orientation of the probe
perpendicular to the slot (see Figure 4). For this measurement, the preferred orientation shall be the
one defined by the manufacturer. In the case where the probe is explicitly designed for scanning slots
non-perpendicular to the probe motion (e.g. parallel), an alternative procedure shall be described in the
application document.
Results
The instrument is adjusted so that the maximum signal corresponds to a given value of the instrument
dynamic range (e.g. 25 %). It shall be
...
NORME ISO
INTERNATIONALE 15548-2
Deuxième édition
2013-12-01
Essais non destructifs —
Appareillage pour examen par
courants de Foucault —
Partie 2:
Caractéristiques des capteurs et
vérifications
Non-destructive testing — Equipment for eddy current
examination —
Part 2: Probe characteristics and verification
Numéro de référence
©
ISO 2013
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Caractéristiques des capteurs et des éléments d’interconnexion .1
4.1 Caractéristiques générales. 1
4.2 Caractéristiques électriques . 3
4.3 Caractéristiques fonctionnelles . 3
5 Vérification . 4
5.1 Généralités . 4
5.2 Niveaux de vérification . 4
5.3 Mode opératoire de vérification. 5
5.4 Actions correctives . 5
6 Mesurage des caractéristiques électriques et fonctionnelles d’un capteur .5
6.1 Caractéristiques électriques . 5
6.2 Caractéristiques fonctionnelles . 6
6.3 Diagramme d’impédance normé .25
7 Influence des éléments d’interconnexion .25
Annexe A (informative) Bloc de référence A6 .26
Bibliographie .28

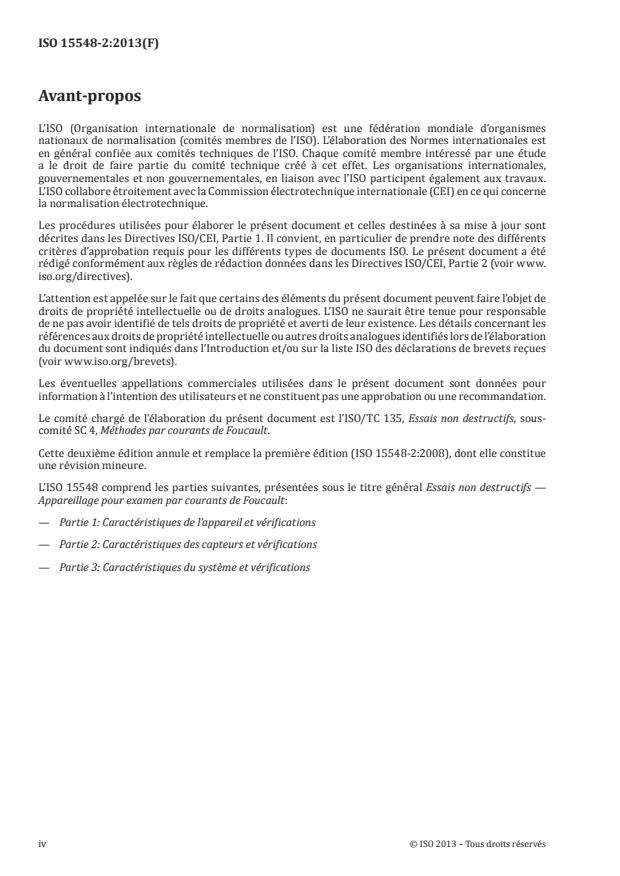

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou sur la liste ISO des déclarations de brevets reçues
(voir www.iso.org/brevets).
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 135, Essais non destructifs, sous-
comité SC 4, Méthodes par courants de Foucault.
Cette deuxième édition annule et remplace la première édition (ISO 15548-2:2008), dont elle constitue
une révision mineure.
L’ISO 15548 comprend les parties suivantes, présentées sous le titre général Essais non destructifs —
Appareillage pour examen par courants de Foucault:
— Partie 1: Caractéristiques de l’appareil et vérifications
— Partie 2: Caractéristiques des capteurs et vérifications
— Partie 3: Caractéristiques du système et vérifications
iv © ISO 2013 – Tous droits réservés
NORME INTERNATIONALE ISO 15548-2:2013(F)
Essais non destructifs — Appareillage pour examen par
courants de Foucault —
Partie 2:
Caractéristiques des capteurs et vérifications
1 Domaine d’application
La présente partie de l’ISO 15548 identifie les caractéristiques fonctionnelles d’un capteur à courants
de Foucault et de ses éléments d’interconnexion et fournit des méthodes pour les mesurer et les vérifier.
L’évaluation de ces caractéristiques permet de donner une description bien définie de l’appareillage à
courants de Foucault et d’assurer la comparabilité entre appareillages.
Un système d’examen par courants de Foucault, cohérent et efficace, peut être conçu en choisissant
méticuleusement les caractéristiques pour une application spécifique.
Lorsque des accessoires sont mis en œuvre, il convient de les caractériser en appliquant les principes de
la présente partie de l’ISO 15548.
La présente partie de l’ISO 15548 ne fournit pas l’étendue des vérifications ni des critères d’acceptation
pour les caractéristiques. Ceux-ci sont définis dans les documents d’application.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 12718, Essais non destructifs — Contrôle par courants de Foucault — Vocabulaire
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 12718 s’appliquent.
4 Caractéristiques des capteurs et des éléments d’interconnexion
4.1 Caractéristiques générales
4.1.1 Application
Les capteurs et les éléments d’interconnexion sont choisis pour répondre aux spécifications de
l’application concernée.
L’appareil avec lequel ils sont utilisés influence leur conception.
4.1.2 Type de capteurs
Le capteur est décrit par les éléments suivants:
— le type de matériau à examiner, c’est-à-dire ferromagnétique, non ferromagnétique, de conductivité
élevée ou non;
— la fonction, par exemple fonctions séparées, double fonction;
— la famille, par exemple capteur axial, palpeur;
— le mode de mesurage, par exemple absolu, différentiel;
— le but de l’examen, par exemple détection de discontinuités, tri ou mesurage d’épaisseurs, etc.;
— des caractéristiques spécifiques, par exemple focalisé, à masque, etc.
4.1.3 Éléments d’interconnexion
Ils peuvent inclure les éléments suivants:
— des câbles et/ou des prolongateurs;
— des connecteurs;
— des contacts tournants;
— des têtes rotatives;
— des transformateurs;
— des dispositifs actifs, par exemple multiplexeur, amplificateur, etc.
4.1.4 Caractéristiques physiques
Les caractéristiques suivantes doivent être spécifiées:
— forme et dimension hors tout;
— poids;
— détail de montage mécanique;
— numéro de modèle et numéro de série;
— matériau constitutif du corps du capteur;
— composition et épaisseur du matériau d’interfaçage;
— présence et but d’un noyau ou d’un masque;
— type d’éléments d’interconnexion (voir 4.1.3);
— index d’orientation (direction de sensibilité maximale, voir 6.2.3.3);
— index de position (centre électrique, voir 6.2.3.4).
4.1.5 Sécurité
Le capteur et ses éléments d’interconnexion doivent être conformes aux règles de sécurité en vigueur,
par exemple risques électriques, température de surface, risque d’explosion, etc.
Une utilisation normale du capteur ne doit pas créer de danger.
2 © ISO 2013 – Tous droits réservés
4.1.6 Conditions liées à l’environnement
La température et l’humidité requises pour une utilisation normale doivent être spécifiées pour le
capteur et ses éléments d’interconnexion, ainsi que les conditions de transport et de stockage.
Le capteur et ses éléments d’interconnexion doivent être conformes à la réglementation en matière de
compatibilité électromagnétique (CEM).
Les matériaux utilisés pour la fabrication des capteurs doivent être résistants aux agents contaminants.
4.2 Caractéristiques électriques
Les connexions électriques externes au capteur doivent être clairement identifiées ou précisées dans un
document écrit.
Les caractéristiques électriques d’un capteur connecté à un câble de type et de longueur spécifiés sont
les suivantes:
— gamme recommandée de courants et de tensions d’excitation pour un fonctionnement sûr;
— gamme recommandée de fréquences d’excitation;
— impédance de l’enroulement d’excitation dans l’air;
— fréquence de résonance de l’enroulement d’excitation dans l’air;
— impédance du (des) récepteur(s) dans l’air.
Les caractéristiques électriques d’un câble prolongateur doivent être clairement identifiées.
4.3 Caractéristiques fonctionnelles
Les caractéristiques fonctionnelles d’un capteur doivent être déterminées pour un système donné.
Le mesurage des caractéristiques fonctionnelles d’un capteur nécessite l’utilisation de blocs d’étalonnage.
Le matériau utilisé pour les blocs de référence est déterminé par l’application.
Les caractéristiques fonctionnelles d’un capteur sont les suivantes:
— l’isotropie;
— la réponse à des discontinuités élémentaires (trou, entaille);
— la longueur et la largeur d’action;
— la surface d’action;
— les dimensions minimales de discontinuités générant une réponse constante;
— les caractéristiques de pénétration;
— les effets géométriques;
— le diagramme d’impédance normé (lorsque la fréquence varie) de l’enroulement d’excitation placé
sur un bloc homogène de matériau spécifique, avec un entrefer minimal.
Ces caractéristiques ne peuvent pas être utilisées seules pour établir les performances d’un capteur
(par exemple la résolution, le plus petit défaut détectable, etc.) dans un système d’examen donné, pour
une application donnée.
Le cas échéant, l’influence des éléments d’interconnexion sur les caractéristiques fonctionnelles du
capteur doit être mesurée.
5 Vérification
5.1 Généralités
Pour qu’un examen par courants de Foucault soit cohérent et efficace, il est nécessaire de s’assurer que
les performances des composants du système de contrôle par courants de Foucault restent dans des
limites acceptables.
Il faut s’assurer que les paramètres physiques des blocs de référence restent dans des limites acceptables
avant d’utiliser ceux-ci pour vérifier le système ou les capteurs.
L’état d’étalonnage de l’équipement de mesure utilisé pour la vérification doit être connu.
Afin de faciliter la compréhension, le mode opératoire de vérification est décrit à l’identique dans les
trois parties de l’ISO 15548.
5.2 Niveaux de vérification
Il existe trois niveaux de vérification. Chaque niveau définit les intervalles de temps entre les vérifications
ainsi que la complexité de cette vérification.
Il est entendu que des essais de type initiaux ont déjà été réalisés par le constructeur ou sous son contrôle.
a) Niveau 1: Contrôle global des fonctionnalités
Ce contrôle est effectué à intervalles de temps réguliers sur le système de contrôle par courants
de Foucault, à l’aide de blocs de référence, pour s’assurer que les performances restent dans les
limites spécifiées.
La vérification est habituellement réalisée sur le lieu d’examen.
L’intervalle de temps et les blocs de référence sont définis dans le mode opératoire de vérification.
b) Niveau 2: Contrôle détaillé des fonctionnalités et étalonnage
Il implique une vérification sur une période plus longue afin de garantir la stabilité de caractéristiques
choisies de l’appareil à courants de Foucault, du capteur, des accessoires et des blocs de référence.
c) Niveau 3: Caractérisation
Il implique une vérification effectuée sur l’appareil à courants de Foucault, le capteur, les accessoires
et les blocs de référence pour garantir la conformité avec les caractéristiques mentionnées par le
constructeur.
L’organisme qui requiert la vérification doit préciser les caractéristiques à vérifier.
Le Tableau 1 reprend les principaux aspects de la vérification.
4 © ISO 2013 – Tous droits réservés
Tableau 1 — Niveaux de vérification
Niveau Objet Périodicité type Instruments Responsable
Fréquemment,
Stabilité de la perfor-
Fréquemment, par
Blocs de référence Utilisateur
Contrôle global des
mance du système
exemple toutes les
fonctionnalités
heures, tous les jours
Stabilité des carac-
Moins fréquemment,
téristiques choisies Appareils de mesure
mais au moins tous
Contrôle détaillé des
de l’appareil, des étalonnés et blocs de Utilisateur
les ans et après répa-
fonctionnalités et
capteurs et des référence
ration
étalonnage
accessoires
Toutes les caractéris- Appareils de mesure
Une fois
tiques de l’appareil, de laboratoire éta- Constructeur, utili-
(à la livraison)
des capteurs et des lonnés et blocs de sateur
Caractérisation
et sur demande
accessoires référence
5.3 Mode opératoire de vérification
Les caractéristiques à vérifier dépendent de l’application. Les caractéristiques essentielles et le niveau
de vérification doivent être spécifiés dans un mode opératoire de vérification.
Le mode opératoire d’examen de l’application doit se référer au mode opératoire de vérification. Cela
peut restreindre le nombre de caractéristiques à vérifier pour une application déterminée.
Des données suffisantes relatives aux caractéristiques d’un appareil, d’un capteur et de blocs de
référence, doivent être fournies afin de pouvoir réaliser une vérification conformément au domaine
d’application de la présente partie de l’ISO 15548.
5.4 Actions correctives
Niveau 1: lorsque les performances sortent des limites spécifiées, une décision doit être prise concernant
le produit examiné depuis la dernière vérification satisfaisante. Des actions correctives doivent être
menées pour ramener les performances dans les limites acceptables.
Niveau 2: lorsque l’écart de la caractéristique dépasse les limites acceptables spécifiées par le
constructeur ou le document d’application, une décision doit être prise concernant l’appareil, le capteur
ou l’accessoire soumis à la vérification.
Niveau 3: lorsque la caractéristique sort de la fourchette acceptable spécifiée par le constructeur ou dans
le document d’application, une décision doit être prise concernant l’appareil, le capteur ou l’accessoire
soumis à la vérification.
6 Mesurage des caractéristiques électriques et fonctionnelles d’un capteur
6.1 Caractéristiques électriques
6.1.1 Généralités
Les caractéristiques électriques ne définissent pas à elles seules les caractéristiques du capteur dans
son application.
Les appareils de mesure et les méthodes indiqués de 6.1.2 à 6.1.5 le sont à titre informatif; tout autre
appareil ou méthode équivalent peut être utilisé.
6.1.2 Conditions du mesurage
Les mesurages sont effectués au connecteur du capteur sans faire usage des éléments d’interconnexion du
système d’inspection. Le capteur est placé dans l’air et éloigné de tout matériau conducteur ou magnétique.
Les mesurages sont réalisés pour chaque élément du capteur accessible au niveau du connecteur. Les
autres éléments sont laissés en circuit ouvert.
Lorsque le capteur est conçu pour un usage en conditions extrêmes, par exemple de température ou
de pression, tous les mesurages additionnels qui sont requis doivent être spécifiés dans le document
d’application.
6.1.3 Fréquence de résonance de l’enroulement d’excitation
6.1.3.1 Enroulement d’excitation à bobinage simple
À l’aide d’un impédancemètre, mesurer la fréquence de résonance f de l’enroulement d’excitation.
res
6.1.3.2 Enroulements d’excitation à bobinages multiples
Un enroulement d’excitation à bobinages multiples donne des fréquences de résonance multiples. La
fréquence la plus basse doit être rapportée/mesurée.
6.1.4 Impédance de l’enroulement d’excitation
Mesurer la résistance R à l’aide d’un multimètre, et l’inductance L à l’aide d’un impédancemètre.
0 0
L’inductance est mesurée à la fréquence la plus basse de la gamme de travail recommandée pour le capteur.
Si la capacité C est trop basse pour être mesurée directement, il convient alors de procéder à un calcul
pour obtenir un résultat plus précis:
C = (1)
2 2
4π fL
res 0
Le modèle de l’impédance de l’élément d’excitation est donné à la Figure 1.
Figure 1 — Impédance de l’élément d’excitation
6.1.5 Impédance de l’élément (ou des éléments) récepteur(s)
Mesurer la résistance à l’aide d’un multimètre, et l’inductance et la capacité à l’aide d’un impédancemètre.
Les valeurs mesurées de l’impédance peuvent être données sous la forme d’une courbe en fonction de
la fréquence.
6.2 Caractéristiques fonctionnelles
6.2.1 Généralités
La présente partie de l’ISO 15548 caractérise les types de capteurs couramment utilisés. Les capteurs
conçus pour des applications particulières (inhabituelles) doivent être caractérisés conformément
6 © ISO 2013 – Tous droits réservés
à un document d’application qui respecte la méthodologie de la présente partie de l’ISO 15548. Les
caractéristiques décrites dans la présente partie de l’ISO 15548 sont susceptibles de fournir des
informations utiles pour de tels capteurs.
Les caractéristiques fonctionnelles sont définies pour deux catégories de capteurs: les palpeurs et les
capteurs axiaux.
6.2.2 Conditions du mesurage
6.2.2.1 Généralités
Un appareil à courants de Foucault d’usage général, caractérisé conformément à l’ISO 15548-1, peut être
utilisé, pour autant qu’il possède la précision requise.
De manière alternative, une instrumentation suffisante qui comprendrait un générateur de tension/courant,
un amplificateur à détection synchrone et un voltmètre ou un oscilloscope, peut être utilisée.
Lorsque le capteur ne possède pas de câble de connexion, les caractéristiques du câble utilisé pour les
mesurages doivent être documentées.
Les caractéristiques du capteur sont mesurées sur l’intervalle de fréquences spécifié par le constructeur
du capteur et en utilisant des blocs de référence contenant des discontinuités connues telles que des
entailles et des trous.
Le bloc de référence doit répondre aux spécifications du document d’application concernant le matériau,
les propriétés métallurgiques et l’état de surface. Sa géométrie doit répondre aux exigences des
paragraphes suivants. Les blocs réalisés en matériau ferromagnétique doivent être démagnétisés avant
utilisation. Le bloc de référence peut être remplacé par tout autre élément, dont l’équivalence par rapport
à la caractéristique mesurée doit être démontrée (autres blocs, circuit électrique, bobinage, bille, etc.).
La présence d’un champ électromagnétique ou de matériau ferromagnétique dans la zone d’influence
du capteur peut influencer les caractéristiques fonctionnelles. Des précautions doivent être prises pour
éviter de tels effets lors de la réalisation des mesurages décrits en 6.2.2.2 et en 6.2.2.3.
Les conditions du mesurage doivent être enregistrées pour chaque caractéristique, par exemple la
fréquence d’excitation et la tension/le courant, les détails du bloc de référence, etc.
Les valeurs mesurées sont l’amplitude du signal et, le cas échéant, la phase du signal.
6.2.2.2 Mesurage de l’amplitude du signal
a) Mesurages absolus
L’amplitude du signal est la longueur du vecteur joignant le point d’équilibre au point correspondant
à la déviation maximale du signal par rapport à ce point d’équilibre, sauf spécification contraire
dans le document d’application, voir Figure 2 a).
b) Mesurages différentiels
L’amplitude du signal est la longueur du segment joignant les deux points extrêmes de la signature
du signal, c’est-à-dire la valeur crête à crête, sauf spécification contraire du document d’application,
voir Figure 2 b).
c) Autres mesurages
La méthode doit être spécifiée dans un document d’application.
a) Mesurage de l’amplitude pour un signal absolu
b) Mesurage de l’amplitude pour un signal différentiel
Figure 2 — Mesurage de l’amplitude du signal
6.2.2.3 Mesurage de la phase du signal
La référence pour le mesurage de la phase doit être l’axe X positif.
L’étendue doit être de 360°, soit de 0° à 360°, soit de 0° à ± 180°.
La polarité du mesurage doit être spécifiée de la manière suivante:
— P360: 0° à 360°, le sens positif est antihoraire (convention mathématique);
— N360: 0° à 360°, le sens positif est horaire;
— P180: 0° à ± 180°, le sens positif est antihoraire;
— N180: 0° à ± 180°, le sens positif est horaire.
La phase est l’angle entre la référence et la ligne caractérisant l’amplitude du signal telle que déterminée
en 6.2.2.2.
6.2.3 Palpeurs
Sauf spécification contraire, les mesurages doivent être faits avec un entrefer constant, qui sera précisé
dans le document d’application.
6.2.3.1 Blocs de référence
Les blocs de référence (A1 à A5) sont décrits de manière générale à la Figure 3.
8 © ISO 2013 – Tous droits réservés
Les exigences détaillées pour chaque bloc doivent être données dans un mode opératoire.
La longueur et la largeur de chacun de ces blocs de référence doivent valoir au moins 10 fois la longueur
d’action du capteur telle que définie dans les spécifications du capteur. Lorsque cette donnée n’est pas
connue, elle doit être remplacée par la plus grande dimension (active) du capteur dans le plan d’examen.
Une vérification peut être faite après avoir mesuré la longueur d’action tel que décrit en 6.2.3.8.
L’épaisseur du bloc de référence doit valoir au moins deux fois la profondeur de pénétration conventionnelle
pour la fréquence la plus basse précisée dans la spécification du capteur.
Bloc A1
Il contient une entaille en son centre.
Au minimum:
— l’entaille doit être plus longue que la «longueur minimale d’entaille générant une réponse constante
du capteur», déterminée en appliquant la méthode décrite en 6.2.3.10;
— l’entaille doit être plus profonde que la «profondeur minimale d’entaille débouchante générant une
réponse constante du capteur», déterminée en appliquant la méthode décrite en 6.2.3.11;
— la largeur de l’entaille doit être définie dans le document d’application.
Bloc A2
Il contient un trou en son centre.
Le diamètre du trou est défini dans le document d’application. Il est recommandé que la profondeur du
trou soit la même que celle de l’entaille du bloc A1.
Blocs A3
Semblables au bloc A1, ils ne comportent pas d’entaille mais ont des épaisseurs variant jusqu’à trois fois
la profondeur standard de pénétration ou deux fois la dimension active du capteur.
Bloc A4
Semblable au bloc A1, il comporte n entailles parallèles:
— toutes les entailles ont la même longueur et la même largeur que l’entaille du bloc A1;
— la profondeur d’entaille augmente de l’entaille 1 à n avec un pas constant précisé dans le document
d’application;
— l’espacement entre deux entailles successives doit valoir au moins 5 fois la longueur d’action (6.2.3.8);
— la distance de la première et la dernière entaille au bord le plus proche doit valoir au moins 2,5 fois
la longueur de l’effet de bord.
Le nombre d’entailles et leurs profondeurs sont définis dans le document d’application.
Bloc A5
Semblable au bloc A1, il comporte n entailles parallèles:
— toutes les entailles ont la même profondeur et la même largeur que l’entaille du bloc A1;
— la longueur d’entaille augmente de l’entaille 1 à n avec un pas constant précisé dans le document
d’application. Les extrémités de l’entaille la plus longue doivent être espacées du bord adjacent de
plus de 2,5 fois la longueur de l’effet de bord;
— l’espacement entre deux entailles successives doit valoir au moins 5 fois la longueur d’action (6.2.3.8);
— la distance de la première et de la dernière entaille au bord le plus proche doit être au moins 2,5 fois
la longueur de l’effet de bord;
— toutes les entailles sont centrées par rapport au bloc;
— le nombre d’entailles et leur longueur sont spécifiés dans le document d’application.
Figure 3 — Blocs de référence pour palpeurs
Bloc A6
Ce bloc est défini pour obtenir un signal de transfert. Voir 6.2.3.16.
6.2.3.2 Signal de référence
Bloc de référence: Le bloc A1 doit être utilisé pour ce mesurage.
Déplacement du capteur
Procéder à l’équilibrage, le capteur étant placé à mi-distance entre l’entaille et le bord adjacent du bloc.
Vérifier qu’aucune variation significative ne se produit lors d’un déplacement du capteur autour de sa
position, dans la direction de l’entaille et du bord.
Un balayage linéaire est effectué sur le milieu de l’entaille avec l’orientation préférentielle du capteur
perpendiculaire à l’entaille (voir Figure 4). Pour ce mesurage, l’orientation préférentielle doit être celle
définie par le constructeur. Au cas où le capteur est explicitement conçu pour balayer des entailles non
perpendiculaires au mouvement du capteur (par exemple parallèles), un autre mode opératoire doit être
décrit dans le document d’application.
10 © ISO 2013 – Tous droits réservés
Résultats
L’appareil est réglé pour que le signal maximal corresponde à une valeur connue de la dynamique de
l’appareil (par exemple 25 %). Il doit être vérifié qu’aucune saturation de signal ne se produit au cou
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
