International Standard ISO 5577:2025(en)
Non-destructive testing — Ultrasonic testing — Vocabulary
1 Scope
This document defines the terms used in ultrasonic non-destructive testing and forms a common basis for
standards and general use.
This document does not cover specific terms used in ultrasonic testing with arrays.
NOTE Terms used in ultrasonic testing with arrays are defined in ISO 23243.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Terms related to frequencies, waves and pulses
4.1 Frequencies
4.1.1
frequency
number of cycles per second
Note 1 to entry: Expressed in Hertz (Hz).
4.1.2
nominal frequency
probe frequency
frequency (4.1.1) of the probe (6.2.1) as stated by the manufacturer
4.1.3
test frequency
effective ultrasonic frequency of a system used to test a material or object
4.1.4
amplitude spectrum
distribution of amplitude (4.2.2) in relation to frequency (4.1.1)
Note 1 to entry: See Figure 1.
4.1.5
centre frequency
arithmetic mean of the upper and lower cut-off frequencies (4.1.7)
Note 1 to entry: See Figure 1.
4.1.6
peak frequency
frequency (4.1.1) at which the maximum amplitude is observed
Note 1 to entry: See Figure 1.
4.1.7
cut-off frequency
frequency (4.1.1) at which the amplitude (4.2.2) of the transmitted signal has dropped by a specified amount
from the amplitude at peak frequency (4.1.6)
Note 1 to entry: See Figure 1.
Note 2 to entry: The transmitted signal can drop e. g. by 3 dB.
4.1.8
bandwidth
width of the amplitude spectrum (4.1.4) between the upper and lower cut-off frequency (4.1.7)
Note 1 to entry: See Figure 1.
4.1.9
relative bandwidth
ratio of the bandwidth (4.1.8) to the centre frequency (4.1.5)
Note 1 to entry: The relative bandwidth is expressed in per cent.
Key
X frequency
Y amplitude
1 peak frequency
2 upper cut-off frequency
3 lower cut-off frequency
4 centre frequency
5 bandwidth at specified amplitude drop
6 peak amplitude
7 specified amplitude drop
Figure 1 — Amplitude spectrum and related terms
4.2 Waves and pulses
4.2.1
ultrasonic wave
any acoustic wave having a frequency (4.1.1) higher than the audible range of the human ear, generally taken
as higher than 20 kHz
4.2.2
amplitude
absolute or relative measure of a sound wave's momentary magnitude
Note 1 to entry: The amplitude is not necessarily the maximum value, see echo amplitude (7.5.6).
4.2.3
phase
momentary condition of a vibration expressed as an arc measurement or an angle
4.2.4
wavelength
distance along the propagating direction between consecutive corresponding points of the same phase (4.2.3)
Note 1 to entry: See Figure 3.
4.2.5
wavefront
continuous surface joining all the most forward points of an ultrasonic wave (4.2.1) that have the same
phase (4.2.3)
4.2.6
time of flight
TOF
time it takes an ultrasonic pulse to travel from the transmitting transducer through the test object (7.2.1) to
the receiving transducer, including the delay path(s) (6.2.9)
4.2.7
pulse
electrical or ultrasonic signal of short duration
4.2.8
pulse amplitude
maximum amplitude of a pulse (4.2.7)
Note 1 to entry: For rectified pulses (e. g. in an A-scan presentation), baseline-to-peak.
Note 2 to entry: For unrectified pulses, peak-to-peak.
4.2.9
pulse rise time
time taken for the amplitude of a pulse (4.2.7) to change from a specified lower level to a specified upper level
4.2.10
pulse duration
time interval between the leading and trailing edges of a pulse (4.2.7) measured at a specified level below
the peak amplitude
4.2.11
pulse shape
diagramatic representation of the amplitude (4.2.2) of a pulse (4.2.7) as a function of time
4.2.12
pulse envelope
contour of a pulse shape (4.2.11) including all the peaks in terms of amplitude (4.2.2) and time
4.2.13
pulse energy
total energy within a pulse (4.2.7)
4.2.14
pulse overshoot
voltage peak at the rising or falling edge of a pulse (4.2.7)
Note 1 to entry: See Figure 2.
Key
X time
Y amplitude
1 pulse overshoot at rising edge
2 pulse reverberation at rising edge
3 pulse overshoot at falling edge
4 pulse reverberation at falling edge
Figure 2 — Pulse overshoot and pulse reverberation
4.2.15
pulse reverberation
vibration time after the rising or the falling edge of a pulse (4.2.7)
Note 1 to entry: See Figure 2.
4.2.16
broad-band pulse
pulse (4.2.7) in which the relative bandwidth (4.1.9) is ≥65 %
4.2.17
medium-band pulse
pulse (4.2.7) in which the relative bandwidth (4.1.9) is >35 % and <65 %
4.2.18
narrow-band pulse
pulse (4.2.7) in which the relative bandwidth (4.1.9) is ≤35 %
4.2.19
pulse repetition frequency
PRF
number of transmitter pulses (6.1.3) generated per second
Note 1 to entry: The number of transmitter pulses is expressed in Hertz (Hz).
4.3 Types of ultrasonic waves
4.3.1
longitudinal wave
compression wave
wave in which the direction of displacement of particles is in the same direction as the propagation of the wave
Note 1 to entry: See Figure 3 a).
4.3.2
transverse wave
shear wave
wave in which the direction of displacement of particles is perpendicular to the direction of the propagation
of the wave
Note 1 to entry: See Figure 3 b).
4.3.3
Rayleigh wave
surface wave
wave which propagates on the surface of a test object with an effective penetration depth of less than one
wavelength (4.2.4)
4.3.4
creeping wave
wave generated around the first critical angle (5.4.12) and propagating along the surface like a longitudinal
wave, interacting with the surface and partially transforming into a transverse wave going into the volume
of the test object
Note 1 to entry: It is neither influenced by the test object's surface conditions, nor does the wave follow undulations on
the surface.
Note 2 to entry: The velocity of the creeping wave can be slightly slower than the velocity of the longitudinal wave.
4.3.5
Lamb wave
wave which propagates within the whole thickness of a plate and which can only be generated at particular
values of angle of incidence (5.4.2), frequency (4.1.1) and plate thickness
4.3.6
plane wave
wave with a planar wavefront (4.2.5)
4.3.7
cylindrical wave
wave with a cylindrical wavefront (4.2.5)
4.3.8
spherical wave
wave with a spherical wavefront (4.2.5)
a) Longitudinal wave; compression wave
b) Transverse wave; shear wave
Key
1 direction of oscillation
2 direction of propagation
λ wavelength
Figure 3 — Types of waves
5 Terms related to sound
5.1 Sound generation and reception
5.1.1
transducer
active element of a probe (6.2.1) which converts electrical energy into sound energy and vice versa
5.1.2
piezoelectric transducer
transducer (5.1.1) made from piezoelectric material
Note 1 to entry: Because the first piezoelectric transducers were cut from a quartz crystal, transducers sometimes
misleadingly are called crystals.
5.1.3
piezo composite transducer
composite transducer consisting of piezoelectric ceramic rods embedded in a polymer matrix
5.1.4
focusing transducer
curved transducer
transducer (5.1.1) which is curved for focusing a sound beam (5.2.2)
Note 1 to entry: See focusing probe (6.2.25) for other ways for focusing a sound beam.
5.1.5
electro-magnetic acoustic transducer
EMAT
transducer (5.1.1) which uses magnetostriction in paramagnetic materials or Lorentz force in conductive
materials to generate ultrasound
5.2 Sound propagation
5.2.1
sound field
three-dimensional pressure distribution produced by transmitted sound waves
5.2.2
sound beam
ultrasonic beam
part of the sound field (5.2.1) within which the major part of the ultrasonic energy is transmitted
5.2.3
beam axis
line through the points of maximum sound pressure at different distances
Note 1 to entry: See Figures 4 b), 9, 10 and 11.
5.2.4
beam profile
curve which represents the sound pressure amplitude along the beam axis (5.2.3) or perpendicular to the
beam axis at a specified distance from the probe (6.2.1)
Note 1 to entry: See Figure 4.
a) Profile along the beam axis
b) Profiles perpendicular to the beam axis
Key
1 transducer
2 beam boundary
3 beam axis
4 beam width at a given distance
γ angle of divergence
a distance
N near-field length
P sound pressure
P maximum sound pressure at near-field point
Figure 4 — Beam profiles
5.2.5
beam boundary
boundary of the sound beam (5.2.2) where the sound pressure has fallen to a given fraction of the value on
the beam axis (5.2.3), measured at the same distance from the probe (6.2.1)
Note 1 to entry: See Figures 4 b) and 9.
5.2.6
beam width
dimension of the beam perpendicular to the beam axis (5.2.3) measured between the beam boundaries at a
specified distance from the probe (6.2.1)
Note 1 to entry: See Figure 4 b).
5.2.7
angle of divergence
angle within the far field (5.2.11) between the beam axis (5.2.3) and the beam boundary (5.2.5)
Note 1 to entry: See Figures 4 b) and 9.
5.2.8
near field
Fresnel zone
zone of the sound beam (5.2.2) where sound pressure does not change monotonically with distance because
of interference
Note 1 to entry: See Figure 9.
5.2.9
near-field point
position on the beam axis (5.2.3) where the sound pressure reaches its final maximum
Note 1 to entry: The term near-field point is only used for single transducer probes (6.2.2) which are not focusing probes
(6.2.25). In any other case, use the term focal point (5.2.12).
5.2.10
near-field length
distance between the transducer (5.1.1) and the near-field point (5.2.9)
Note 1 to entry: See Figure 4.
Note 2 to entry: The term near-field length is only used for single transducer probes (6.2.2) which are not focusing
probes (6.2.25). In any other case use the term focal distance (5.2.13).
5.2.11
far field
Fraunhofer zone
zone of the sound beam (5.2.2) that extends beyond the near-field point (5.2.9) where sound pressure
decreases monotonically with distance and the beam diverges
Note 1 to entry: See Figure 9.
Note 2 to entry: The term far field is only used for single transducer probes (6.2.2) which are not focusing probes (6.2.25).
5.2.12
focal point
focus
point where the sound pressure on the beam axis (5.2.3) is at its maximum
5.2.13
focal distance
focal length
distance from the probe (6.2.1) to the focal point (5.2.12)
Note 1 to entry: See Figures 9 and 12.
5.2.14
focal zone
focal range
zone in a sound beam (5.2.2) of a probe (6.2.1) in which the sound pressure remains above a specified level
related to its maximum
5.2.15
length of the focal zone
distance along the beam axis (5.2.3) from the start to the end of the focal zone (5.2.14)
5.2.16
width of the focal zone
dimension of the focal zone (5.2.14) at focal distance (5.2.13) perpendicular to the beam axis (5.2.3)
5.2.17
acoustical properties
characteristic parameters of a material which control the propagation of sound in the material
5.2.18
acoustically anisotropic material
material which has differing sound velocities in differing directions of propagation
5.2.19
sound velocity
velocity of propagation
phase velocity (5.2.20) or group velocity (5.2.21) of a sound wave in a material in the direction of propagation
Note 1 to entry: In a non-dispersive material, there is no difference between phase velocity and group velocity.
Note 2 to entry: In an acoustically anisotropic material (5.2.18), the velocities can depend on the direction of
propagation.
5.2.20
phase velocity
velocity of propagation (5.2.19) of a point of a constant phase of an ultrasonic wave (4.2.1)
5.2.21
group velocity
velocity of propagation (5.2.19) of the acoustic energy
5.2.22
main lobe
main beam
sound beam (5.2.2) in the intended direction, typically with the highest pressure within the sound field (5.2.1)
5.2.23
side lobe
part of the sound field (5.2.1) which corresponds to a local maximum in the far field, deviating from the
direction of the main lobe (5.2.22) and typically lower in amplitude than the main lobe
5.3 Loss of sound pressure
5.3.1
attenuation
sound attenuation
decrease of pressure when a sound wave travels through a material, arising from absorption (5.3.4) and
scattering (5.3.3)
5.3.2
attenuation coefficient
coefficient used to express attenuation (5.3.1) per unit of distance travelled, dependent on material
properties, wavelength (4.2.4) and type of wave
Note 1 to entry: The attenuation coefficient is usually expressed in dB/m.
5.3.3
scattering
random reflections caused by grain structure and/or by small reflectors (7.4.1) in the beam path when a
wave travels through a material
5.3.4
absorption
part of the attenuation (5.3.1) resulting from transformation of ultrasonic energy into other types of energy
Note 1 to entry: Thermal energy is an example for another type of energy.
5.4 Ultrasonic waves at interfaces
5.4.1
interface
boundary between two materials, in acoustic contact, having different acoustical properties (5.2.17)
Note 1 to entry: See Figure 5.
Key
1 interface
2 direction of incident wave
3 direction of refracted wave
4 direction of reflected wave
5 angle of refraction
6 angle of incidence
7 angle of reflection
8 medium 1
9 medium 2
10 normal to the interface
Figure 5 — Refraction and reflection of ultrasonic waves
5.4.2
angle of incidence
angle between the direction of the incident ultrasonic wave (4.2.1) and the normal to the interface (5.4.1)
Note 1 to entry: See Figure 5.
5.4.3
reflection
change of the direction of sound propagation within the same material when impinging on an interface (5.4.1)
Note 1 to entry: See Figure 5.
5.4.4
refraction
change of the direction of sound propagation when passing obliquely through the interface (5.4.1) between
two materials of differing sound velocities
Note 1 to entry: See Figure 5.
5.4.5
diffraction
change of the direction of sound propagation within the same material when impinging on the edge(s) of a
discontinuity
Note 1 to entry: Diffraction typically results in (almost) omnidirectional waves which are, as a result, weaker than
reflected waves.
5.4.6
angle of reflection
angle between the direction of the reflected ultrasonic wave (4.2.1) and the normal to the interface (5.4.1)
Note 1 to entry: See Figure 5.
5.4.7
angle of refraction
angle between the direction of the refracted wave and the normal to the interface (5.4.1)
Note 1 to entry: See Figure 5.
5.4.8
acoustic impedance
ratio of sound pressure to particle displacement velocity
Note 1 to entry: In a material with perfect elastic properties for a plane longitudinal wave, it is equal to the product of
sound velocity (5.2.19) and density.
5.4.9
reflection coefficient
ratio of reflected sound pressure to incident sound pressure at a reflecting surface
Note 1 to entry: The corresponding transmission coefficient is defined in 5.4.10.
5.4.10
transmission coefficient
ratio of sound pressure transmitted through an interface (5.4.1) to the incident sound pressure
Note 1 to entry: The corresponding reflection coefficient is defined in 5.4.9.
5.4.11
refractive index
ratio of the sound velocities of two materials in acoustic contact
5.4.12
critical angle
angle of incidence (5.4.2) at which the angle of refraction (5.4.7) is 90° for a specified type of waves
Note 1 to entry: The critical angle for longitudinal waves (4.3.1) and the critical angle for transverse waves (4.3.2), are
different from each other, and often named the first critical angle and second critical angle, respectively.
5.4.13
total reflection
reflection (5.4.3) which occurs when the angle of incidence (5.4.2) is larger than both critical angles (5.4.12)
or if the reflection coefficient (5.4.9) is unity
5.4.14
corner reflection
reflection (5.4.3) of ultrasonic waves (4.2.1) backward to the probe from a corner formed by two or three
surfaces mutually perpendicular regardless of angle of incidence
Note 1 to entry: See Figure 6 for a corner reflection on two surfaces.
Key
α angle of incidence for the horizontal surface
β angle of incidence for the vertical surface (=90°- α )
γ angle of reflection for the vertical surface (=β)
α angle to the vertical surface (=α )
2 1
Figure 6 — Corner reflection (two surfaces)
5.4.15
wave mode conversion
change of one wave mode to another by refraction (5.4.4), reflection (5.4.3) or diffraction (5.4.5)
5.4.16
edge effect
phenomenon resulting from the diffraction of an ultrasonic wave (4.2.1) by the edges of a reflector (7.4.1)
5.4.17
beam displacement
displacement of the sound beam (5.2.2) due to reflection (5.4.3) from a surface of a solid
Note 1 to entry: It mainly depends on frequency (4.1.1) and beam angle (6.2.16).
Note 2 to entry: See Figure 7.
Key
1 beam displacement due to reflection
2 beam axis
3 beam bondaries
Figure 7 — Beam displacement
5.4.18
acoustic shadow
region in an object which cannot be reached by ultrasonic waves (4.2.1) travelling in a given direction because
of the geometry of the object or a discontinuity in it
Note 1 to entry: See Figure 8.
Key
1 acoustic shadow
Figure 8 — Acoustic shadow
6 Terms related to test equipment
6.1 Instrument
6.1.1
ultrasonic instrument
instrument used together with the probe or probes (6.2.1), which transmits, receives, processes and displays
ultrasonic signals for non-destructive testing purposes
6.1.2
transmitter
electrical device or component which generates the transmitter pulses (6.1.3)
6.1.3
transmitter pulse
electrical pulse generated by the transmitter (6.1.2) of the ultrasonic instrument (6.1.1) for exciting the
transducer (5.1.1)
6.1.4
receiver
electrical device or component which amplifies or converts signals coming from the ultrasonic probe into
usable electric signals
6.1.5
amplifier
electronic device or component which converts a small signal into a larger signal
Note 1 to entry: This can be a linear amplifier using a linear characteristic or a logarithmic amplifier using a logarithmic
characteristic.
6.1.6
attenuator
electronic device or component which reduces the amplitude (4.2.2) or power of a signal without distortion
6.1.7
gain
level of amplification of signals
Note 1 to entry: Usually expressed in decibels (dB).
6.1.8
gain control
instrument control with which a signal may be adjusted to a given height
6.1.9
dynamic range
ratio of the amplitudes (4.2.2) of the largest and smallest signal which an ultrasonic instrument (6.1.1) can
display without distortion
Note 1 to entry: Dynamic range is usually expressed in decibels (dB).
6.1.10
linearity of amplitude
vertical linearity
proportionality of the amplitude (4.2.2) on the vertical scale of the display or within a gate (6.1.20) of the
ultrasonic instrument (6.1.1)
6.1.11
suppression
rejection
reduction of noise indications by eliminating all indications (7.5.14) below a predetermined amplitude level
(threshold value)
6.1.12
analogue-to-digital converter
electrical device or component which converts analogue signals into discrete numbers representing the
pattern of the signal
6.1.13
digitization error
inaccuracy introduced as a result of analogue-to-digital conversion
6.1.14
time base
abscissa of an A-scan presentation (7.6.1) adjusted in time or distance
Note 1 to entry: See Figure 21.
6.1.15
time base control
control of the ultrasonic instrument (6.1.1) which is used to adjust the time base (6.1.14) to a required range
6.1.16
time base range
maximum sound path length (7.7.1) that is displayed on a particular time base (6.1.14)
6.1.17
delayed time base sweep
time base sweep triggered with a given delay, fixed or adjustable, in relation to the transmitter pulse (6.1.3)
or a reference echo (6.4.4)
6.1.18
linearity of time base
horizontal linearity
proportionality of the positions of signals on the time base (6.1.14) of the display or within a gate (6.1.20) of
the ultrasonic instrument (6.1.1)
6.1.19
monitor
component or function of an ultrasonic instrument (6.1.1) which provides a gate (6.1.20) within which the
presence of echoes (7.5.1) above or below a specified level can be indicated
6.1.20
gate
time gate
window
component or function for selecting a segment of the time base (6.1.14) for monitoring or further processing
of signals within the selected segment
6.1.21
gate threshold
monitor level
specified amplitude level (threshold) above or below which signals in a gate (6.1.20) are selected for further
processing
6.1.22
proportional gate
gate (6.1.20) which provides a proportional output of any signal amplitude (7.5.6) therein
Note 1 to entry: The output can be voltage or current.
6.2 Probes
6.2.1
probe
electro-acoustical device, incorporating one or more transducers (5.1.1), and possibly a delay line (6.2.8)
intended for transmission and/or reception of ultrasonic waves (4.2.1)
6.2.2
single-transducer probe
probe (6.2.1) with a single transducer (5.1.1) for the transmission and reception of ultrasonic waves (4.2.1)
Note 1 to entry: For examples, see Figure 9 and Figure 10.
6.2.3
multi-transducer probe
probe (6.2.1) with several separated transducers (5.1.1), which through switching permits the creation of
certain sound beam (5.2.2) configurations
6.2.4
transducer backing
material coupled to the rear surface of a transducer (5.1.1) to damp the transducer oscillation
Note 1 to entry: See Figures 9, 10 and 12.
6.2.5
probe shoe
shaped piece of material which is interposed between the transducer (5.1.1) and the test object (7.2.1) for the
purpose of improving the coupling and/or protecting the transducer (5.1.1)
6.2.6
protection layer
layer of protective material forming an integral part of the probe (6.2.1) and separating the transducer (5.1.1)
from direct contact with the test object (7.2.1)
Note 1 to entry: See Figure 9.
6.2.7
contact surface
part of the probe that is brought into contact with the test surface (7.2.2) for the contact technique (7.1.4), or
which is close to the test surface (7.2.2) for the gap technique (7.1.5)
6.2.8
delay line
delay block
component introduced to create the delay path (6.2.9)
Note 1 to entry: The delay line can contain the probe shoe (6.2.5), the protection layer (6.2.6) or the wedge (6.2.12).
6.2.9
delay path
path on the beam axis (5.2.3) between transducer (5.1.1) and point of entry into the test object (7.2.1)
6.2.10
nominal transducer size
physical size of the transducer (5.1.1)
6.2.11
effective transducer size
reduced area of the physical size of the transducer (5.1.1)
Note 1 to entry: The effective transducer size is determined from the measured focal distance (5.2.13), frequency
(4.1.1), sound velocity (5.2.19) and, for angle-beam probes (6.2.14), from the measured beam angle (6.2.16).
6.2.12
wedge
wedge-shaped component usually made of plastic material which causes an ultrasonic wave (4.2.1) to be
refracted into the test object (7.2.1) at a defined angle
Note 1 to entry: See Figure 10.
6.2.13
straight-beam probe
normal-beam probe
probe (6.2.1) whose beam axis (5.2.3) is perpendicular to the contact surface (6.2.7)
Note 1 to entry: See Figure 9.
Key
1 transducer
2 transducer backing
3 protection layer
4 near field
5 near-field length (focal distance)
6 angle of divergence
7 beam boundary
8 far field
9 beam axis
10 connector
11 test object
Figure 9 — Straight-beam probe and sound field
6.2.14
angle-beam probe
probe (6.2.1) generating a beam at an angle other than normal to the test surface (7.2.2)
Note 1 to entry: See Figure 10.
Key
1 transducer
2 transducer backing
3 wedge
4 beam axis
5 beam angle
6 probe index point
7 beam boundary
8 connector
9 test object
10 damping material
Figure 10 — Angle-beam probe
6.2.15
variable-angle-beam probe
probe (6.2.1) generating a beam at an angle that can be changed
6.2.16
beam angle
angle between the beam axis (5.2.3) and the normal to the interface (5.4.1) for a particular probe (6.2.1) and
a particular material
Note 1 to entry: See Figure 10.
6.2.17
probe index point
intersection point of the sound beam axis with the probe contact surface (6.2.7)
Note 1 to entry: See Figure 10 and Figure 16.
Note 2 to entry: The projection of the probe index point may be marked on the housing of an angle-beam probe (6.2.14).
6.2.18
nominal probe angle
quoted value of the angle of refraction (5.4.6) of a probe (6.2.1) for a given material and temperature
6.2.19
probe axis
geometrical reference axis through the probe (6.2.1), serving as the origin for angular coordinates used in
describing the directional characteristics of a probe
Note 1 to entry: See Figure 11.
Note 2 to entry: For straight-beam probes (6.2.13), the probe axis is perpendicular to the test surface (7.2.2). For angle-
beam probes (6.2.14), the probe axis is projected onto the test surface (7.2.2).
6.2.20
squint angle
angle between the probe axis (6.2.19) and the projection of the beam axis (5.2.3) on the test surface (7.2.2)
Note 1 to entry: See Figure 11.
Note 2 to entry: The squint angle can be intentional by probe design or unintentional e.g. by non-uniform wear.
Key
1 probe axis
2 squint angle
3 beam axis
Figure 11 — Squint angle
6.2.21
longitudinal-wave probe
compression-wave probe
probe (6.2.1) generating and/or receiving longitudinal waves (4.3.1)
6.2.22
transverse-wave probe
shear-wave probe
probe (6.2.1) generating and/or receiving transverse waves (4.3.2) usually via wave mode conversion (5.4.15)
by refraction (5.4.4)
6.2.23
surface-wave probe
probe (6.2.1) generating and/or receiving surface waves (4.3.3)
6.2.24
contoured probe
probe (6.2.1) having a contact surface which is shaped to fit a curved test surface (7.2.2)
6.2.25
focusing probe
probe (6.2.1) which concentrates the sound beam (5.2.2) by special devices, by a curved transducer (5.1.5), a
lens or electronic means, to generate a focused beam
6.2.26
cross talk
signal interference across an intended acoustic or electric barrier
Note 1 to entry: An example of electrical cross talk is that between adjacent transmit and receive channels of an
ultrasonic instrument (6.1.1).
Note 2 to entry: An example of acoustical cross talk is that between probes (6.2.1) or between transducers (5.1.1) [dual-
transducer probe (6.2.27)].
Note 3 to entry: Cross talk is usually expressed in decibels (dB).
6.2.27
dual-transducer probe
dual-element probe
probe (6.2.1) in which the transmitting and receiving transducers (5.1.1) are separate and are electrically
and acoustically isolated from each other
Note 1 to entry: See Figure 12.
Note 2 to entry: A dual-transducer probe can be either a straight-beam probe (6.2.13) or an angle-beam probe (6.2.14).
Key
1 transmitting transducer
2 transducer backing
3 delay block
4 acoustic barrier
5 focal distance
6 convergence zone
7 beam boundary
8 boundary of convergence zone
9 probe axis
10 receiving transducer
11 transmitting connector
12 receiving connector
13 test object
Figure 12 — Dual-transducer straight-beam probe and sound-field
6.2.28
roof angle
angle which indicates the orientation of each transducer (5.1.1) to a reference plane for dual-transducer
probes (6.2.27)
Note 1 to entry: See Figure 13.
Key
1 transducers
δ roof angle
Figure 13 — Dual-transducer probe with roof angles
6.2.29
convergence zone
zone at the intersection of the transmitting and receiving beams of a dual-transducer probe (6.2.27)
Note 1 to entry: See Figure 12.
6.2.30
V-path error
error in sound path length (7.7.1) due to the distance between the transmitting transducer and the receiving
transducer of a dual-transducer probe (6.2.27)
6.2.31
immersion probe
probe (6.2.1) generating and/or receiving longitudinal waves (4.3.1) to be used in a liquid
6.2.32
wheel probe
probe (6.2.1) generating and/or receiving ultrasonic waves (4.2.1) incorporating one or more transducers
(5.1.1) mounted inside a liquid-filled flexible tyre
6.3 Combined test equipment
6.3.1
ultrasonic test equipment
equipment consisting of an ultrasonic instrument (6.1.1), probe(s) (6.2.1), cable(s) and all devices connected
to the instrument during testing
6.3.2
ultrasonic test system
UT system
ultrasonic test equipment (6.3.1) combined with an electro-mechanical system for moving the probe(s) and/
or the test object
Note 1 to entry: Examples of an electro-mechanical system are manipulator or robot.
6.3.3
dead zone
zone directly under the test surface (7.2.2) at the point of incidence (7.2.7) in which discontinuities are
undetectable
Note 1 to entry: The depth of the zone is dependent on various factors, e.g. probe (6.2.1), instrument settings, material
of the test object (7.2.1).
6.3.4
detection sensitivity
characteristic of an ultrasonic test equipment (6.3.1) or an ultrasonic test system (6.3.2), if applicable, defined
by the smallest detectable reflector (7.4.1)
6.3.5
lateral resolution
capability of an ultrasonic test equipment (6.3.1) or an ultrasonic test system (6.3.2), if applicable, to resolve
two separate reflectors (7.4.1) at the same distance
6.3.6
axial resolution
capability of an ultrasonic test equipment (6.3.1) to resolve two separate reflectors (7.4.1) at different
distances along the beam axis
6.4 Instrument setting, reference blocks and test blocks
6.4.1
standard block
calibration block
standardized piece of material of specified composition, surface finish, heat treatment and geometric form,
by means of which an ultrasonic test equipment (6.3.1) can be assessed and the setting of the ultrasonic
instrument (6.1.1) can be performed
Note 1 to entry: For example, see ISO 2400, ISO 7963, ISO 16946 and ISO 19675.
6.4.2
reference block
piece of material representative of the material to be tested with similar acoustical properties (5.2.17)
containing well-defined reflectors (7.4.1), used to adjust the testing sensitivity (7.8.13) and/or time base
(6.1.15) of the ultrasonic instrument (6.1.1) in order to compare detected discontinuity indications with those
arising from the known reflectors (7.4.1)
6.4.3
test block
defined piece of material which allows tests for the performance of an ultrasonic test equipment (6.3.1) or an
ultrasonic test system (6.3.2)
6.4.4
reference echo
echo (7.5.1) from a specified reference reflector (7.4.2)
Note 1 to entry: Example shown in Figure 14.
a) Generation of reference echoes b) Display of the reference echoes and the
distance-amplitude curve
Key
1 reference echo from position A (direct)
2 reference echo from position B (indirect)
3 reference echo from position C (indirect)
4 reference block
5 reference reflector
6 distance–amplitude curve (DAC)
Figure 14 — Generation of a distance-amplitude curve
6.4.5
transfer correction
correction of the gain setting of the ultrasonic instrument (6.1.1) when transferring the probe (6.2.1) from a
standard block (6.4.1) or reference block (6.4.2) to the test object (7.2.1)
Note 1 to entry: Transfer correction includes losses due to coupling, surface reflection and attenuation (5.3.1).
7 Terms related to ultrasonic testing
7.1 Testing techniques
7.1.1
pulse–echo technique
technique in which an ultrasonic pulse is transmitted and any echo (7.5.1) received by the same probe (6.2.1)
before the next (successive) pulse (4.2.7) is transmitted
7.1.2
tandem technique
technique involving the use of two or more angle-beam probes (6.2.13), usually having the same angle, facing
in the same direction and having their ultrasonic beam axes in the same plane perpendicular to the test
surface (7.2.2), where one probe (6.2.1) is used for transmission and the other for reception
Note 1 to entry: The purpose of the technique is mainly to detect discontinuities perpendicular to the test surface
(7.2.2).
Note 2 to entry: See Figure 15.
Key
1 transmitting probe
2 receiving probe
3 point of incidence
4 receiving point
5 reflector
NOTE The function of the transmitting probe and receiving probe can be reversed.
Figure 15 — Tandem
...
Norme
internationale
ISO 5577
Troisième édition
Essais non destructifs — Contrôle
2025-09
par ultrasons — Vocabulaire
Non-destructive testing — Ultrasonic testing — Vocabulary
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Termes relatifs aux fréquences, aux ondes et aux impulsions . 1
4.1 Fréquences .1
4.2 Ondes et impulsions .3
4.3 Types d’ondes ultrasonores.5
5 Termes relatifs aux sons . 7
5.1 Génération et réception de sons.7
5.2 Propagation de l’onde ultrasonore .8
5.3 Perte de pression acoustique .11
5.4 Ondes ultrasonores aux interfaces . 12
6 Termes relatifs à l’équipement de contrôle .15
6.1 Appareil. 15
6.2 Traducteurs .17
6.3 Équipement de contrôle complet .24
6.4 Réglage de l’appareil, blocs de référence et blocs d’essai . 25
7 Termes relatifs aux contrôles par ultrasons .26
7.1 Techniques de contrôle . 26
7.2 Pièce à contrôler .32
7.3 Couplage . 33
7.4 Réflecteurs . 34
7.5 Signaux et indications . 35
7.6 Représentations . . .37
7.7 Localisation .42
7.8 Évaluation des indications . 44
Bibliographie . 47
Index .48
iii
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait pas reçu
notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois, il y a lieu
d’avertir les responsables de la mise en application du présent document que des informations plus récentes
sont susceptibles de figurer dans la base de données de brevets, disponible à l’adresse www.iso.org/brevets.
L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de
l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.

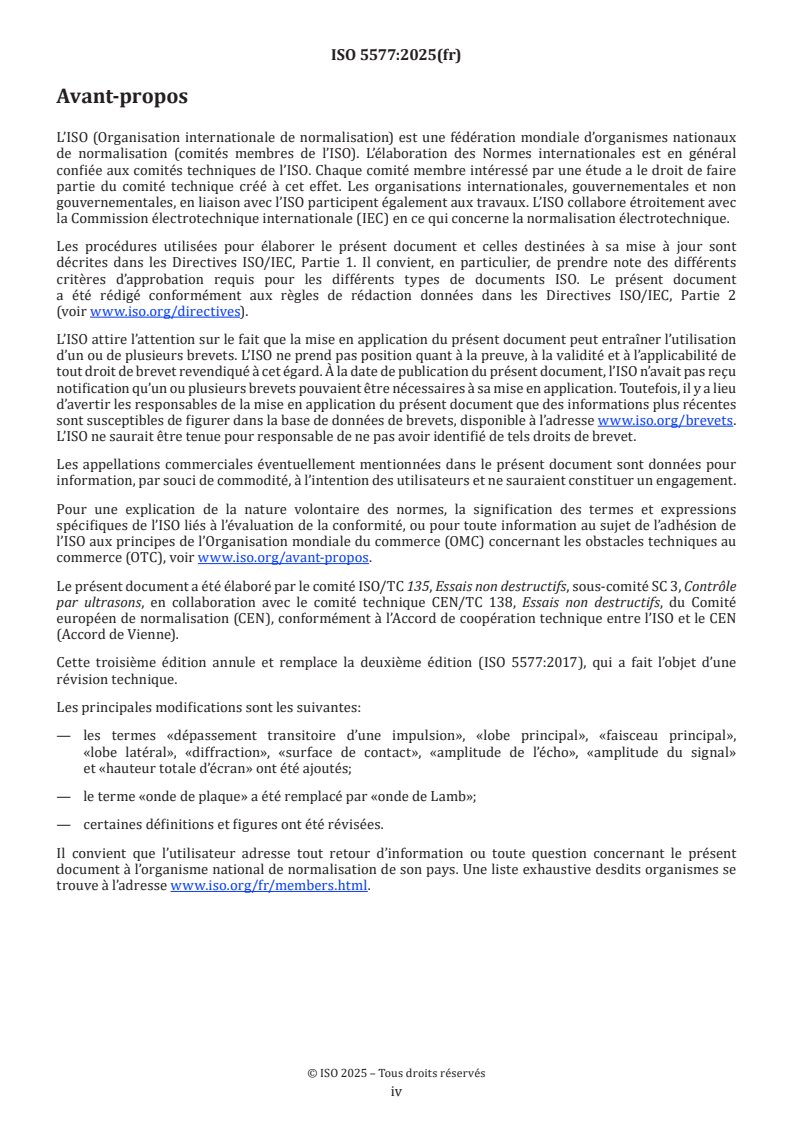

Le présent document a été élaboré par le comité ISO/TC 135, Essais non destructifs, sous-comité SC 3, Contrôle
par ultrasons, en collaboration avec le comité technique CEN/TC 138, Essais non destructifs, du Comité
européen de normalisation (CEN), conformément à l’Accord de coopération technique entre l’ISO et le CEN
(Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 5577:2017), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— les termes «dépassement transitoire d’une impulsion», «lobe principal», «faisceau principal»,
«lobe latéral», «diffraction», «surface de contact», «amplitude de l’écho», «amplitude du signal»
et «hauteur totale d’écran» ont été ajoutés;
— le terme «onde de plaque» a été remplacé par «onde de Lamb»;
— certaines définitions et figures ont été révisées.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
iv
Norme internationale ISO 5577:2025(fr)
Essais non destructifs — Contrôle par ultrasons —
Vocabulaire
1 Domaine d’application
Le présent document définit les termes utilisés pour le contrôle non destructif par ultrasons et constitue
une base commune pour les normes et l’usage général.
Le présent document n’inclut pas les termes spécifiques utilisés pour le contrôle à l’aide de réseaux
ultrasonores.
NOTE Les termes utilisés pour le contrôle à l’aide de réseaux ultrasonores sont définis dans l’ISO 23243.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4 Termes relatifs aux fréquences, aux ondes et aux impulsions
4.1 Fréquences
4.1.1
fréquence
nombre de cycles par seconde
Note 1 à l'article: Exprimée en hertz (Hz).
4.1.2
fréquence nominale
fréquence du traducteur
fréquence (4.1.1) du traducteur (6.2.1) spécifiée par le fabricant
4.1.3
fréquence d’essai
fréquence ultrasonore effective d’un système utilisé pour contrôler un matériau ou une pièce
4.1.4
spectre d’amplitude
répartition de l’amplitude (4.2.2) en fonction de la fréquence (4.1.1)
Note 1 à l'article: Voir Figure 1.
4.1.5
fréquence centrale
moyenne arithmétique des fréquences de coupure (4.1.7) supérieure et inférieure
Note 1 à l'article: Voir Figure 1.
4.1.6
fréquence de crête
fréquence (4.1.1) à laquelle l’amplitude maximale est observée
Note 1 à l'article: Voir Figure 1.
4.1.7
fréquence de coupure
fréquence (4.1.1) à laquelle l’amplitude (4.2.2) du signal transmis a chuté d’une valeur spécifiée par rapport à
l’amplitude à la fréquence de crête (4.1.6)
Note 1 à l'article: Voir Figure 1.
Note 2 à l'article: Le signal transmis peut diminuer, par exemple, de 3 dB.
4.1.8
bande passante
largeur du spectre d’amplitude (4.1.4) entre les fréquences de coupure (4.1.7) supérieure et inférieure
Note 1 à l'article: Voir Figure 1.
4.1.9
bande passante relative
rapport de la bande passante (4.1.8) à la fréquence centrale (4.1.5)
Note 1 à l'article: La bande passante relative est exprimée en pourcentage.
Légende
X fréquence
Y amplitude
1 fréquence de crête
2 fréquence de coupure supérieure
3 fréquence de coupure inférieure
4 fréquence centrale
5 bande passante à la chute d’amplitude spécifiée
6 amplitude maximale
7 chute d’amplitude spécifiée
Figure 1 — Spectre d’amplitude et termes s’y rapportant
4.2 Ondes et impulsions
4.2.1
onde ultrasonore
onde acoustique ayant une fréquence (4.1.1) supérieure à la limite d’audition de l’oreille humaine,
généralement située au-delà de 20 kHz
4.2.2
amplitude
mesure relative ou absolue de l’amplitude momentanée d’une onde acoustique
Note 1 à l'article: L’amplitude n’est pas nécessairement la valeur maximale, voir amplitude de l’écho (7.5.6).
4.2.3
phase
état momentané d’une vibration, exprimé sous la forme d’une mesure d’arc ou d’un angle
4.2.4
longueur d’onde
distance, dans la direction de propagation, séparant les points consécutifs correspondant à la même phase (4.2.3)
Note 1 à l'article: Voir Figure 3.
4.2.5
front d’onde
surface continue réunissant tous les points les plus en avant d’une onde ultrasonore (4.2.1) ayant la même
phase (4.2.3)
4.2.6
temps de vol
TOF
temps nécessaire à une impulsion ultrasonore pour se déplacer du transducteur émetteur à travers la pièce à
contrôler (7.2.1) vers le transducteur récepteur, y compris le ou les trajets de retard (6.2.9)
4.2.7
impulsion
signal électrique ou ultrasonore de courte durée
4.2.8
amplitude d’impulsion
amplitude maximale d’une impulsion (4.2.7)
Note 1 à l'article: Pour les impulsions redressées (par exemple dans une représentation de type A), base à crête.
Note 2 à l'article: Pour les impulsions non redressées, crête à crête.
4.2.9
temps de montée d’une impulsion
temps nécessaire à l’amplitude d’une impulsion (4.2.7) pour varier d’un niveau inférieur spécifié à un niveau
supérieur spécifié
4.2.10
durée de l’impulsion
intervalle de temps entre les fronts de montée et de descente d’une impulsion (4.2.7), mesuré à un niveau
spécifié inférieur à l’amplitude maximale
4.2.11
forme de l’impulsion
représentation sur un diagramme de l’amplitude (4.2.2) d’une impulsion (4.2.7) en fonction du temps
4.2.12
enveloppe de l’impulsion
contour d’une forme d’impulsion (4.2.11) incluant toutes les crêtes en matière d’amplitude (4.2.2) et de temps
4.2.13
énergie d’impulsion
énergie totale contenue dans une impulsion (4.2.7)
4.2.14
dépassement transitoire d’une impulsion
surtension au front montant ou au front descendant d’une impulsion (4.2.7)
Note 1 à l'article: Voir Figure 2.
Légende
X temps
Y amplitude
1 dépassement transitoire de l’impulsion au front montant
2 réverbération de l’impulsion au front montant
3 dépassement transitoire de l’impulsion au front descendant
4 réverbération de l’impulsion au front descendant
Figure 2 — Dépassement transitoire et réverbération d’une impulsion
4.2.15
réverbération d’une impulsion
temps de vibration après le front montant ou descendant d’une impulsion (4.2.7)
Note 1 à l'article: Voir Figure 2.
4.2.16
impulsion en large bande
impulsion (4.2.7) dont la bande passante relative (4.1.9) est ≥ 65 %
4.2.17
impulsion en moyenne bande
impulsion (4.2.7) dont la bande passante relative (4.1.9) est > 35 % et < 65 %
4.2.18
impulsion en bande étroite
impulsion (4.2.7) dont la bande passante relative (4.1.9) est ≤ 35 %
4.2.19
fréquence de récurrence des impulsions
FRI
nombre d’impulsions d’émission (6.1.3) générées par seconde
Note 1 à l'article: Le nombre d’impulsions d’émission est exprimé en Hertz (Hz).
4.3 Types d’ondes ultrasonores
4.3.1
onde longitudinale
onde de compression
onde dans laquelle la direction de déplacement des particules est parallèle à la direction de propagation de l’onde
Note 1 à l'article: Voir Figure 3 a).
4.3.2
onde transversale
onde de cisaillement
onde dans laquelle la direction de déplacement des particules est perpendiculaire à la direction de
propagation de l’onde
Note 1 à l'article: Voir Figure 3 b).
4.3.3
onde de Rayleigh
onde de surface
onde qui se propage à la surface d’une pièce à contrôler avec une profondeur de pénétration effective
inférieure à une longueur d’onde (4.2.4)
4.3.4
onde rampante
onde générée autour du premier angle critique (5.4.12) et qui se propage le long de la surface comme une
onde longitudinale, interagissant avec la surface et se transformant partiellement en une onde transversale
à l’entrée du volume de la pièce à contrôler
Note 1 à l'article: Elle n’est pas affectée par l’état de la surface de la pièce à contrôler et l’onde ne suit pas les ondulations
de la surface.
Note 2 à l'article: La vitesse de l’onde rampante peut être légèrement plus lente que celle de l’onde longitudinale.
4.3.5
onde de Lamb
onde qui se propage dans toute l’épaisseur d’une plaque et qui est générée uniquement à des valeurs
particulières angle d’incidence (5.4.2), de fréquence (4.1.1) et d’épaisseur de produit
4.3.6
onde plane
onde à front d’onde (4.2.5) plan
4.3.7
onde cylindrique
onde à front d’onde (4.2.5) cylindrique
4.3.8
onde sphérique
onde à front d’onde (4.2.5) sphérique
a) Onde longitudinale; onde de compression
b) Onde transversale; onde de cisaillement
Légende
1 direction de l’oscillation
2 direction de la propagation
λ longueur d’onde
Figure 3 — Types d’ondes
5 Termes relatifs aux sons
5.1 Génération et réception de sons
5.1.1
transducteur
élément actif d’un traducteur (6.2.1) permettant de convertir l’énergie électrique en énergie acoustique et
réciproquement
5.1.2
transducteur piézoélectrique
transducteur (5.1.1) constitué d’un matériau piézoélectrique
Note 1 à l'article: Les premiers transducteurs piézoélectriques ayant été taillés dans du cristal de quartz,
les transducteurs sont parfois appelés à tort «cristaux».
5.1.3
transducteur piézocomposite
transducteur composite comprenant des baguettes en céramique piézoélectrique logées dans une matrice
en polymère
5.1.4
transducteur focalisé
transducteur courbe
transducteur (5.1.1) qui est courbe pour la focalisation d’un faisceau acoustique (5.2.2)
Note 1 à l'article: Voir traducteur focalisé (6.2.25) pour d’autres méthodes de focalisation d’un faisceau acoustique.
5.1.5
transducteur acoustique électromagnétique
EMAT
transducteur (5.1.1) qui utilise l’effet magnétorestrictif dans les matériaux paramagnétiques ou la force de
Lorentz dans les matériaux conducteurs pour générer des ultrasons
5.2 Propagation de l’onde ultrasonore
5.2.1
champ acoustique
répartition tridimensionnelle de la pression produite par les ondes acoustiques transmises
5.2.2
faisceau acoustique
faisceau ultrasonore
partie du champ acoustique (5.2.1) à l’intérieur de laquelle la plus grande partie de l’énergie ultrasonore est
transmise
5.2.3
axe du faisceau
ligne le long des points de pression acoustique maximale à différentes distances
Note 1 à l'article: Voir Figures 4 b), 9, 10 et 11.
5.2.4
profil du faisceau
courbe représentant l’amplitude de pression acoustique suivant l’axe du faisceau (5.2.3) ou
perpendiculairement à l’axe du faisceau à une distance spécifiée du traducteur (6.2.1)
Note 1 à l'article: Voir Figure 4.
a) Profil suivant l’axe du faisceau
b) Profils perpendiculairement à l’axe du faisceau
Légende
1 transducteur
2 limite du faisceau
3 axe du faisceau
4 largeur du faisceau à une distance définie
γ angle de divergence
a distance
N longueur du champ proche
P pression acoustique
P pression acoustique maximale au point limite du champ proche
Figure 4 — Profils du faisceau
5.2.5
limite du faisceau
limite du faisceau acoustique (5.2.2) où la pression acoustique décroît jusqu’à une certaine fraction de la
valeur sur l’axe du faisceau (5.2.3), mesurée à la même distance du traducteur (6.2.1)
Note 1 à l'article: Voir Figures 4 b) et 9.
5.2.6
largeur du faisceau
dimension du faisceau perpendiculaire à l’axe du faisceau (5.2.3) mesurée entre les limites du faisceau à une
distance spécifiée du traducteur (6.2.1)
Note 1 à l'article: Voir Figure 4 b).
5.2.7
angle de divergence
angle dans le champ éloigné (5.2.11) entre l’axe du faisceau (5.2.3) et la limite du faisceau (5.2.5)
Note 1 à l'article: Voir Figures 4 b) et 9.
5.2.8
champ proche
zone de Fresnel
zone du faisceau acoustique (5.2.2) dans laquelle, en raison d’interférences, la pression acoustique ne varie
pas de façon monotone en fonction de la distance
Note 1 à l'article: Voir Figure 9.
5.2.9
point limite du champ proche
position sur l’axe du faisceau (5.2.3) où la pression acoustique atteint son dernier niveau maximal
Note 1 à l'article: Le terme «point limite en champ proche» n’est utilisé que pour les traducteurs simples (6.2.2) qui ne
sont pas des traducteurs focalisés (6.2.25). Dans les autres cas, utiliser le terme point focal (5.2.12).
5.2.10
longueur du champ proche
distance entre le transducteur (5.1.1) et le point limite du champ proche (5.2.9)
Note 1 à l'article: Voir Figure 4.
Note 2 à l'article: Le terme «longueur du champ proche» n’est utilisé que pour les traducteurs simples (6.2.2) qui ne sont
pas des traducteurs focalisés (6.2.25). Dans tous les autres cas, utiliser le terme distance focale (5.2.13).
5.2.11
champ éloigné
zone de Fraunhofer
zone du faisceau acoustique (5.2.2) qui s’étend au-delà du point limite du champ proche (5.2.9) où la pression
acoustique diminue de façon monotone en fonction de la distance et où le faisceau diverge
Note 1 à l'article: Voir Figure 9.
Note 2 à l'article: Le terme «champ éloigné» est utilisé uniquement pour les traducteurs simples (6.2.2) qui ne sont pas
des traducteurs focalisés (6.2.25).
5.2.12
point focal
foyer
point où la pression acoustique sur l’axe du faisceau (5.2.3) est à son niveau maximal
5.2.13
distance focale
longueur focale
distance entre le traducteur (6.2.1) et le point focal (5.2.12)
Note 1 à l'article: Voir Figures 9 et 12.
5.2.14
tache focale
zone focale
zone d’un faisceau acoustique (5.2.2) d’un traducteur (6.2.1) où la pression acoustique reste supérieure à un
seuil spécifié en fonction de son niveau maximal
5.2.15
longueur de la zone focale
distance sur l’axe du faisceau (5.2.3) entre le début et la fin de la tache focale (5.2.14)
5.2.16
largeur de la zone focale
dimension de la tache focale (5.2.14) perpendiculaire à l’axe du faisceau (5.2.3), à la distance focale (5.2.13)
5.2.17
propriétés acoustiques
paramètres caractéristiques d’un matériau contrôlant la propagation de l’onde ultrasonore dans le matériau
5.2.18
matériau acoustiquement anisotrope
matériau ayant différentes vitesses acoustiques dans différentes directions de propagation
5.2.19
vitesse de l’onde ultrasonore
vitesse de propagation
vitesse de phase (5.2.20) ou vitesse de groupe (5.2.21) d’une onde acoustique dans un matériau dans la
direction de propagation
Note 1 à l'article: Dans un matériau non dispersif, il n’existe aucune différence entre la vitesse de phase et la vitesse
de groupe.
Note 2 à l'article: Dans un matériau anisotrope (5.2.18) acoustiquement, les vitesses peuvent dépendre de la direction
de propagation.
5.2.20
vitesse de phase
vitesse de propagation (5.2.19) d’un point d’une phase constante d’une onde ultrasonore (4.2.1)
5.2.21
vitesse de groupe
vitesse de propagation (5.2.19) de l’énergie acoustique
5.2.22
lobe principal
faisceau principal
faisceau acoustique (5.2.2) dans la direction prévue, généralement avec la pression la plus élevée dans le
champ acoustique (5.2.1)
5.2.23
lobe latéral
partie du champ acoustique (5.2.1) qui correspond à un maximum local dans le champ lointain, s’écartant de
la direction du lobe principal (5.2.22) et généralement de plus faible amplitude que le lobe principal
5.3 Perte de pression acoustique
5.3.1
atténuation
atténuation acoustique
diminution de la pression résultant des effets conjugués de l’absorption (5.3.4) et de la diffusion (5.3.3),
lorsqu’une onde acoustique se propage dans un matériau
5.3.2
coefficient d’atténuation
coefficient utilisé pour exprimer l’atténuation (5.3.1) par unité de distance parcourue et qui dépend des
propriétés du matériau, de la longueur d’onde (4.2.4) et du type d’onde
Note 1 à l'article: Le coefficient d’atténuation est généralement exprimé en dB/m.
5.3.3
diffusion
réflexions aléatoires produites par la structure du matériau et/ou de petits réflecteurs (7.4.1) sur le trajet du
faisceau lorsqu’une onde se propage dans un matériau
5.3.4
absorption
partie de l’atténuation (5.3.1) résultant de la transformation de l’énergie ultrasonore en d’autres types
d’énergie
Note 1 à l'article: L’énergie thermique est un exemple d’un autre type d’énergie.
5.4 Ondes ultrasonores aux interfaces
5.4.1
interface
limite entre deux matériaux, en contact acoustique, ayant différentes propriétés acoustiques (5.2.17)
Note 1 à l'article: Voir Figure 5.
Légende
1 interface
2 direction de l’onde incidente
3 direction de l’onde réfractée
4 direction de l’onde réfléchie
5 angle de réfraction
6 angle d’incidence
7 angle de réflexion
8 milieu 1
9 milieu 2
10 normal à l’interface
Figure 5 — Réfraction et réflexion des ondes ultrasonores
5.4.2
angle d’incidence
angle entre la direction de l’onde ultrasonore (4.2.1) incidente et la normale à l’interface (5.4.1)
Note 1 à l'article: Voir Figure 5.
5.4.3
réflexion
changement de direction de propagation d’une onde ultrasonore dans le même matériau à l’arrivée sur une
interface (5.4.1)
Note 1 à l'article: Voir Figure 5.
5.4.4
réfraction
changement de direction de propagation d’une onde ultrasonore au passage en oblique à l’interface (5.4.1)
entre deux matériaux ayant différentes vitesses de propagation
Note 1 à l'article: Voir Figure 5.
5.4.5
diffraction
changement de direction de propagation d’une onde ultrasonore dans le même matériau à l’arrivée sur le ou
les bords d’une discontinuité
Note 1 à l'article: La diffraction aboutit généralement à des ondes (presque) omnidirectionnelles qui sont,
par conséquent, plus faibles que les ondes réfléchies.
5.4.6
angle de réflexion
angle entre la direction de l’onde ultrasonore (4.2.1) réfléchie et la normale à l’interface (5.4.1)
Note 1 à l'article: Voir Figure 5.
5.4.7
angle de réfraction
angle entre la direction de l’onde réfractée et la normale à l’interface (5.4.1)
Note 1 à l'article: Voir Figure 5.
5.4.8
impédance acoustique
rapport entre la pression acoustique et la vitesse de déplacement des particules
Note 1 à l'article: Pour un matériau parfaitement élastique et une onde longitudinale plane, ce rapport est égal au
produit de la vitesse de l’onde ultrasonore (5.2.19) et de la masse volumique.
5.4.9
coefficient de réflexion
rapport de la pression acoustique réfléchie à la pression acoustique incidente au niveau d’une surface
réfléchissante
Note 1 à l'article: Le coefficient de transmission correspondant est défini en 5.4.10.
5.4.10
coefficient de transmission
rapport de la pression acoustique transmise au niveau d’une interface (5.4.1) à la pression acoustique
incidente
Note 1 à l'article: Le coefficient de réflexion correspondant est défini en 5.4.9.
5.4.11
indice de réfraction
rapport des vitesses de l’onde ultrasonore de deux matériaux en contact acoustique
5.4.12
angle critique
angle d’incidence (5.4.2) auquel l’angle de réfraction (5.4.7) est de 90° pour un type d’ondes spécifié
Note 1 à l'article: L’angle critique pour les ondes longitudinales (4.3.1) et l’angle critique pour les ondes transversales
(4.3.2) sont différents l’un de l’autre, et souvent désignés respectivement le premier angle critique et le second angle
critique.
5.4.13
réflexion totale
réflexion (5.4.3) survenant lorsque l’angle d’incidence (5.4.2) est plus grand que les deux angles critiques
(5.4.12) ou lorsque le coefficient de réflexion (5.4.9) est égal à un
5.4.14
réflexion par effet de coin
réflexion (5.4.3) d’ondes ultrasonores (4.2.1) vers le traducteur à partir d’un coin formé par deux ou trois
surfaces mutuellement perpendiculaires, quel que soit l’angle d’incidence
Note 1 à l'article: Voir Figure 6 pour une réflexion par effet de coin sur deux surfaces.
Légende
α angle d’incidence pour la surface horizontale
β angle d’incidence pour la surface verticale (=90°- α )
γ angle de réflexion pour la surface verticale (=β)
α angle à la surface verticale (=α )
2 1
Figure 6 — Réflexion par effet de coin (deux surfaces)
5.4.15
conversion du mode d’ondes
changement d’un mode d’ondes en un autre par réfraction (5.4.4), réflexion (5.4.3) ou diffraction (5.4.5)
5.4.16
effet de bord
phénomène résultant de la diffraction (5.4.5) d’une onde ultrasonore (4.2.1) par les bords d’un réflecteur (7.4.1)
5.4.17
décalage du faisceau
déplacement du faisceau acoustique (5.2.2) provoqué par la réflexion (5.4.3) sur une surface d’un matériau solide
Note 1 à l'article: Il dépend principalement de la fréquence (4.1.1) et de l’angle du faisceau (6.2.16).
Note 2 à l'article: Voir Figure 7.
Légende
1 décalage du faisceau dû à la réflexion
2 axe du faisceau
3 limites du faisceau
Figure 7 — Décalage du faisceau
5.4.18
ombre acoustique
zone d’une pièce qui ne peut être atteinte par une onde ultrasonore (4.2.1) se propageant dans une direction
donnée, en raison de la géométrie de la pièce ou de la présence d’une discontinuité dans sa géométrie
Note 1 à l'article: Voir Figure 8.
Légende
1 ombre acoustique
Figure 8 — Ombre acoustique
6 Termes relatifs à l’équipement de contrôle
6.1 Appareil
6.1.1
appareil de contrôle par ultrasons
appareil utilisé avec le ou les traducteurs (6.2.1), qui émet, reçoit, traite et affiche les signaux ultrasonores
lors de contrôles non destructifs
6.1.2
émetteur
dispositif ou composant électrique générant les impulsions d’émission (6.1.3)
6.1.3
impulsion d’émission
impulsion électrique générée par l’émetteur (6.1.2) de l’appareil de contrôle par ultrasons (6.1.1) pour exciter
le transducteur (5.1.1)
6.1.4
récepteur
dispositif ou composant électrique amplifiant ou convertissant en signaux électriques utilisables des signaux
provenant du traducteur
6.1.5
amplificateur
dispositif ou composant électronique convertissant un petit signal en un signal plus grand
Note 1 à l'article: Il peut s’agir d’un amplificateur linéaire à caractéristique linéaire ou d’un amplificateur logarithmique
à caractéristique logarithmique.
6.1.6
atténuateur
dispositif ou composant électronique diminuant l’amplitude (4.2.2) ou la puissance d’un signal sans
provoquer de distorsion
6.1.7
gain
niveau d’amplification de signaux
Note 1 à l'article: Généralement exprimé en décibels (dB).
6.1.8
réglage du gain
commande d’un appareil qui permet d’ajuster un signal à une hauteur donnée
6.1.9
étendue dynamique
rapport des amplitudes (4.2.2) du plus grand et du plus petit signal qu’un appareil de contrôle par ultrasons
(6.1.1) peut afficher sans distorsion
Note 1 à l'article: L’étendue dynamique est généralement exprimée en décibels (dB).
6.1.10
linéarité de l’amplitude
linéarité verticale
proportionnalité de l’amplitude (4.2.2) sur l’échelle verticale de l’écran ou dans une porte de sélection (6.1.20)
de l’appareil de contrôle par ultrasons (6.1.1)
6.1.11
suppression
rejet
diminution du bruit parasite par l’élimination de toutes les indications (7.5.14) inférieures à un niveau
d’amplitude prédéterminé (valeur seuil)
6.1.12
convertisseur analogique/numérique
dispositif ou composant électrique convertissant des signaux analogiques en nombres discrets représentant
le schéma du signal
6.1.13
erreur de numérisation
erreur introduite par la conversion analogique/numérique
6.1.14
base de temps
abscisse d’une représentation de type A (7.6.1) réglée en temps ou en distance
Note 1 à l'article: Voir Figure 21.
6.1.15
réglage de la base de temps
commande de l’appareil de contrôle par ultrasons (6.1.1) qui permet de régler la base de temps (6.1.14)
par rapport à une échelle requise
6.1.16
échelle de la base de temps
trajet ultrasonore (7.7.1) maximal affiché sur l’écran pour une base de temps (6.1.14) donnée
6.1.17
base de temps retardée
base de temps déclenchée avec un retard donné, fixe ou variable, par rapport à l’impulsion d’émission (6.1.3)
ou à un écho de référence (6.4.4)
6.1.18
linéarité de la base de temps
linéarité horizontale
proportionnalité des positions des signaux sur la base de temps (6.1.14) de l’écran ou dans une porte de
sélection (6.1.20) de l’appareil de contrôle par ultrasons (6.1.1)
6.1.19
moniteur
élément d’un appareil de contrôle par ultrasons (6.1.1) fournissant une porte de sélection (6.1.20) à l’intérieur
de laquelle la présence d’échos (7.5.1) supérieurs ou inférieurs à un niveau spécifié peut être indiquée
6.1.20
porte de sélection
porte de sélection temporelle
fenêtre
composant ou fonction permettant de sélectionner un segment de la base de temps (6.1.14) à des fins de
contrôle ou de traitement ultérieur des signaux se trouvant dans le segment sélectionné
6.1.21
niveau de la porte de sélection
seuil du moniteur
niveau (seuil) d’amplitude spécifié au-dessus ou au-dessous duquel les signaux dans une porte de sélection
(6.1.20) sont sélectionnés en vue d’un traitement ultérieur
6.1.22
porte de sélection proportionnelle
porte de sélection (6.1.20) qui fournit une sortie proportionnelle de toute amplitude du signal (7.5.6) au sein
de celle-ci
Note 1 à l'article: La sortie peut être une tension ou un courant.
6.2 Traducteurs
6.2.1
traducteur
dispositif électroacoustique comprenant un ou plusieurs transducteurs (5.1.1) et facultativement une ligne
de retard (6.2.8) destinés à l’émission et/ou à la réception des ondes ultrasonores (4.2.1)
6.2.2
traducteur à transducteur simple
traducteur (6.2.1) comprenant un seul transducteur (5.1.1) pour l’émission et la réception des ondes
ultrasonores (4.2.1)
Note 1 à l'article: Pour des exemples, voir Figure 9 et Figure 10.
6.2.3
traducteur à transducteurs multiples
traducteur (6.2.1) composé de plusieurs transducteurs (5.1.1) séparés dont la permutation permet l’obtention
de certaines configurations du faisceau acoustique (5.2.2)
6.2.4
amortisseur
matériau couplé à la surface arrière d’un transducteur (5.1.1) afin d’amortir l’oscillation de ce dernier
Note 1 à l'article: Voir Figures 9, 10 et 12.
6.2.5
semelle du traducteur
élément mis en forme et fixé entre le transducteur (5.1.1) et la pièce à contrôler (7.2.1) dans le but d’améliorer
le couplage et/ou de protéger le transducteur (5.1.1)
6.2.6
couche de protection
couche de matériau de protection faisant partie intégrante du traducteur (6.2.1) et servant à empêcher que
le transducteur (5.1.1) n’entre en contact direct avec la pièce à contrôler (7.2.1)
Note 1 à l'article: Voir Figure 9.
6.2.7
surface de contact
partie du traducteur qui entre en contact avec la surface de contrôle (7.2.2) pour la technique au contact
(7.1.4), ou qui est proche de la surface de contrôle (7.2.2) pour la technique en immersion mince (7.1.5)
6.2.8
ligne de retard
bloc de retard
élément introduit pour créer le trajet de retard (6.2.9)
Note 1 à l'article: Le trajet de retard peut contenir la semelle du traducteur (6.2.5), la couche de protection (6.2.6) ou le
sabot (6.2.12).
6.2.9
trajet de retard
trajet sur l’axe du faisceau (5.2.3) entre le transducteur (5.1.1) et le point d’entrée dans la pièce à contrôler (7.2.1)
6.2.10
dimensions nominales du transducteur
dimensions physiques du transducteur (5.1.1)
6.2.11
dimensions effectives du transducteur
zone réduite des dimensions physiques du transducteur (5.1.1)
Note 1 à l'article: Les dimensions effectives du transducteur sont déterminées à partir de la distance focale (5.2.13),
de la fréquence (4.1.1), de la vitesse de l’onde ultrasonore (5.2.19) mesurées et, pour les traducteurs de faisceau d’angle
(6.2.14), à partir de l’angle de faisceau (6.2.16) mesuré.
6.2.12
sabot
élément mis en forme, généralement en matière plastique, qui permet à une onde ultrasonore (4.2.1)
d’être réfractée dans la pièce à contrôler (7.2.1) à un angle défini
Note 1 à l'article: Voir Figure 10.
6.2.13
traducteur droit
traducteur normal
traducteur (6.2.1) dont l’axe du faisceau (5.2.3) est perpendiculaire à la surface de contact (6.2.7)
Note 1 à l'article: Voir Figure 9.
Légende
1 transducteur
2 amortisseur
3 couche de protection
4 champ proche
5 longueur du champ proche (distance focale)
6 angle de divergence
7 limite du faisceau
7 champ éloigné
9 axe du faisceau
10 connecteur
11 pièce à contrôler
Figure 9 — Traducteur droit et champ acoustique
6.2.14
traducteur de faisceau d’angle
traducteur (6.2.1) générant un faisceau à un angle différent de la normale à la surface de contrôle (7.2.2)
Note 1 à l'article: Voir Figure 10.
Légende
1 transducteur
2 amortisseur
3 sabot
4 axe du faisceau
5 angle du faisceau
6 point d’émergence du traducteur
7 limite du faisceau
8 connecteur
9 pièce à contrôler
10 matériau atténuant
Figure 10 — Traducteur de faisceau d’angle
6.2.15
traducteur de faisceau d’angle variable
traducteur (6.2.1) générant un faisceau à un angle modifiable
6.2.16
angle du faisceau
angle formé par l’axe du faisceau (5.2.3) et la normale à l’interface (5.4.1) pour un traducteur (6.2.1) particulier
et un matériau particulier
Note 1 à l'article: Voir Figure 10.
6.2.17
point d’émergence du traducteur
point d’intersection de l’axe du faisceau (5.2.3) acoustique avec la surface de contact (6.2.7) du traducteur
Note 1 à l'article: Voir Figure 10 et Figure 16.
Note 2 à l'article: La projection du point d’émergence du traducteur peut être marquée sur le boîtier du traducteur de
faisceau d’angle (6.2.14).
6.2.18
angle nominal du traducteur
valeur prédéfinie de l’angle de réfraction (5.4.6) d’un traducteur (6.2.1) pour un matériau et une
température donnés
6.2.19
axe du traducteur
axe de référence géométrique passant par le traducteur (6.2.1), constituant l’origine des coordonnées
angulaires utilisées pour définir les caractéristiques directionnelles d’un traducteur
Note 1 à l'article: Voir Figure 11.
Note 2 à l'article: Pour les traducteurs droits (6.2.13), l’axe du traducteur est perpendiculaire à la surface de contrôle
(7.2.2). Pour les traducteurs de faisceau d’angle (6.2.14), l’axe du traducteur est projeté sur la surface de contrôle (7.2.2).
6.2.20
angle de bigle
angle formé par l’axe du traducteur (6.2.19) et la projection de l’axe du faisceau (5.2.3) sur la surface de
contrôle (7.2.2)
Note 1 à l'article: Voir Figure 11.
Note 2 à l'article: L’angle de bigle peut être intentionnel en raison de la conception du traducteur, ou non intentionnel
en raison par exemple d’une usure non uniforme.
Légende
1 axe du traducteur
1 angle de bigle
3 axe du faisceau
Figure 11 — Angle de bigle
6.2.21
traducteur d’ondes longitudinales
traducteur d’ondes de compression
traducteur (6.2.1) permettant de générer et/ou de recevoir des ondes longitudinales (4.3.1)
6.2.22
traducteur d’ondes transversales
traducteur d’ondes de cisaillement
traducteur (6.2.1) permettant de générer et/ou de recevoir des ondes transversales (4.3.2), généralement par
conversion du mode d’ondes (5.4.15) par réfraction (5.4.4)
6.2.23
traducteur d’ondes de surface
traducteur (6.2.1) permettant de générer et/ou de recevoir des ondes de surface (4.3.3)
6.2.24
traducteur de forme
traducteur (6.2.1) dont la surface de contact est mise en forme de façon à épouser une surface de contrôle
(7.2.2) courbe
6.2.25
traducteur focalisé
traducteur (6.2.1) dont le faisceau acoustique (5.2.2) est concentré par des dispositifs particuliers, par un
transducteur courbe (5.1.5), une lentille ou un moyen électronique, pour produire un faisceau focalisé
6.2.26
diaphonie
interférence de signal à travers une barrière acoustique ou électrique prévue
Note 1 à l'article: Un exemple de diaphonie électrique est l’interférence observée entre les voies adjacentes d’émission
et de réception d’un appareil de contrôle par ultrasons (6.1.1).
Note 2 à l'article: Un exemple de diaphonie acoustique est l’interférence observée entre des traducteurs (6.2.1) ou entre
des transducteurs (5.1.1) [traducteur à émetteur et récepteur séparés (6.2.27)].
Note 3 à l'article: La diaphonie est généralement exprimée en décibels (dB).
6.2.27
traducteur à émetteur et récepteur séparés
dual-element probe
traducteur (6.2.1) dans lequel les transducteurs (5.1.1) émetteur et récepteur sont séparés et sont isolés
électriquement et acoustiquement l’un de l’autre
Note 1 à l'article: Voir Figure 12.
Note 2 à l'article: Un traducteur à émetteur et récepteur séparés peut être soit une traducteur droit (6.2.13), soit un
traducteur de faisceau d’angle (6.2.14).
Légende
1 transducteur émetteur
2 amortisseur
3 bloc de retard
4 isolation acoustique
5 distance focale
6 zone de convergence
7 limite du faisceau
8 limite de la zone de convergence
9 axe du traducteur
10 transducteur récepteur
11 connecteur émetteur
12 connecteur récepteur
13 pièce à contrôler
Figure 12 — Traducteur à émetteur et récepteur séparés et champ acoustique
6.2.28
angle de toit
angle indiquant l’orientation de chaque transducteur (5.1.1) par rapport à un plan de référence pour les
traducteurs à émetteur et récepteur séparés (6.2.27)
Note 1 à l'article: Voir Figure 13.
Légende
1 transducteurs
δ angle de toit
Figure 13 — Traducteur à émetteur et récepteur séparés à angles de toit
6.2.29
zone de conv
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
