ISO 3228:2013

INTERNATIONAL ISO
STANDARD 3228
Fourth edition
2013-02-01
Rolling bearings — Cast and pressed
housings for insert bearings —
Boundary dimensions and tolerances
Roulements — Logements moulés et emboutis pour roulements
“insert” — Dimensions d’encombrement et tolérances
Reference number
©
ISO 2013

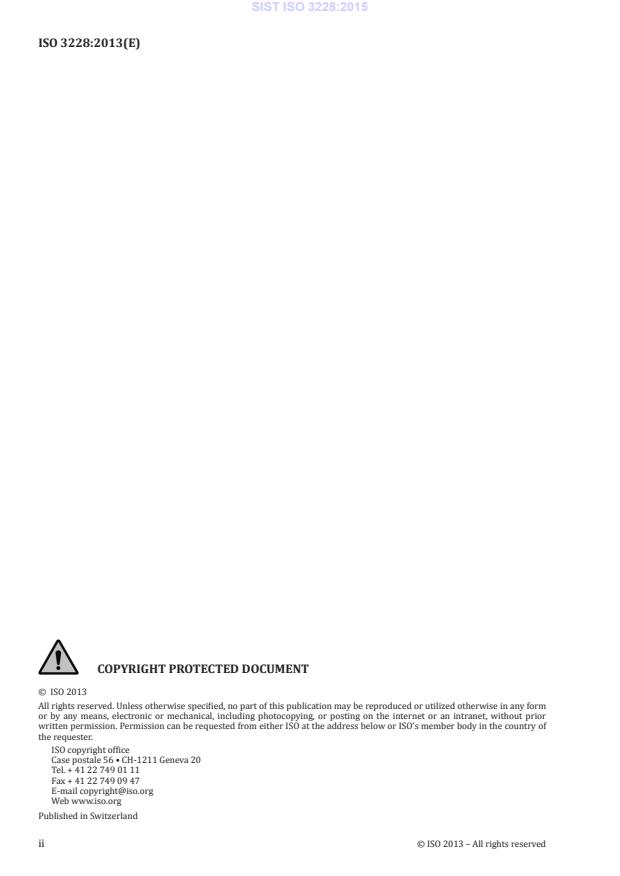

© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
4.1 General . 1
4.2 Cast plummer block housing . 2
4.3 Cast flanged housing, square . 2
4.4 Cast flanged housing, oval . 2
4.5 Cast take-up housing . . 3
4.6 Pressed plummer block housing . 3
4.7 Pressed flanged housings, round, triangular and oval . 4
5 Boundary dimensions and tolerances . 4
5.1 General . 4
5.2 Cast housings . 4
5.3 Pressed housings .14
Bibliography .16

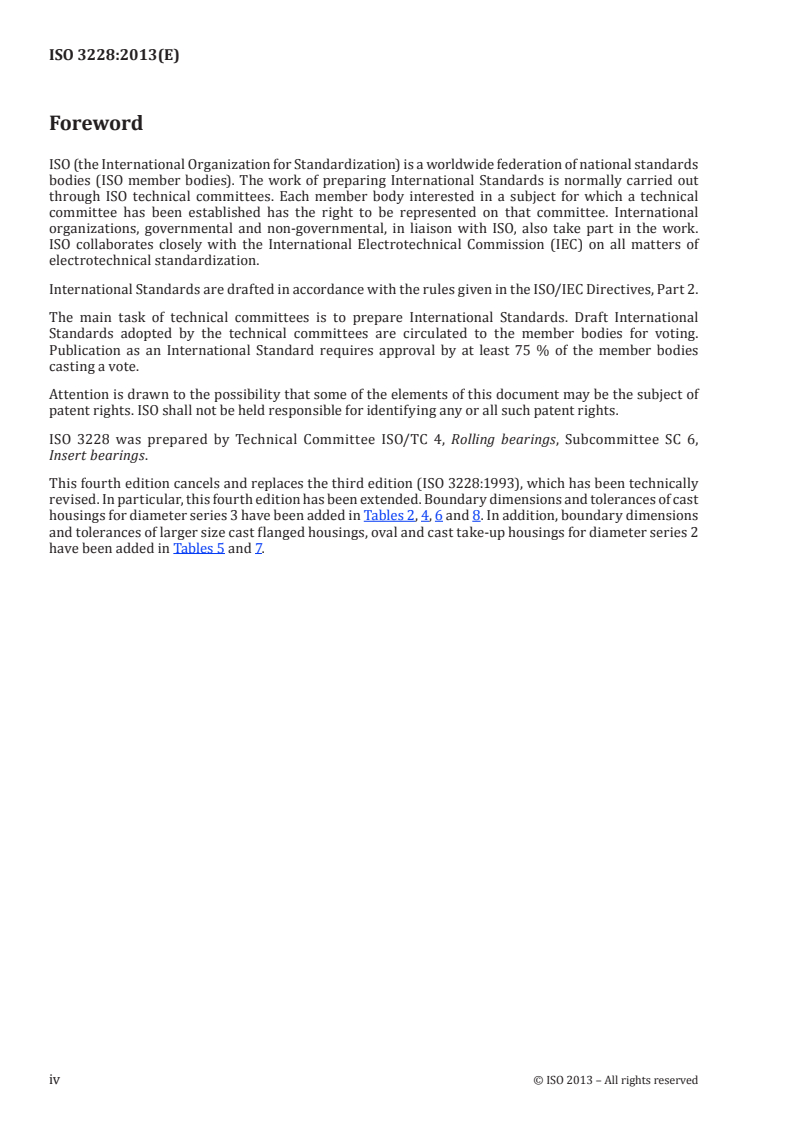

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International
Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies
casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 3228 was prepared by Technical Committee ISO/TC 4, Rolling bearings, Subcommittee SC 6,
Insert bearings.
This fourth edition cancels and replaces the third edition (ISO 3228:1993), which has been technically
revised. In particular, this fourth edition has been extended. Boundary dimensions and tolerances of cast
housings for diameter series 3 have been added in Tables 2, 4, 6 and 8. In addition, boundary dimensions
and tolerances of larger size cast flanged housings, oval and cast take-up housings for diameter series 2
have been added in Tables 5 and 7.
iv © ISO 2013 – All rights reserved

INTERNATIONAL STANDARD ISO 3228:2013(E)
Rolling bearings — Cast and pressed housings for insert
bearings — Boundary dimensions and tolerances
1 Scope
This International Standard specifies boundary dimensions and tolerances for cast and pressed housings
[1]
for insert bearings for which boundary dimensions are given in ISO 9628 .
It applies to plummer block housings, flanged housings and take-up housings.
The inclusion of relubrication features is optional, but when provided it is intended that they intersect the
[1]
zone specified in ISO 9628 in such a way that lubricant satisfactorily feeds from the housing through this
zone. The exact design of the relubrication features is not otherwise covered by this International Standard.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 5593, Rolling bearings — Vocabulary
ISO 15241, Rolling bearings — Symbols for quantities
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5593 apply.
4 Symbols
4.1 General
For the purposes of this document, the symbols given in ISO 15241 and those in 4.2 to 4.7 apply.
The symbols (except those for tolerances) shown in Figures 1 to 6, and the values given in Tables 1 to 10
denote nominal dimensions, unless specified otherwise.
NOTE Figures 1 to 6 are drawn schematically and do not necessarily show all design details. The grease
nipple positions in Figures 1 to 4 are examples. Other positions are at the discretion of the manufacturer.
4.2 Cast plummer block housing
See Figure 1 and Tables 1 and 2.
A (overall) width of base
D spherical seating diameter of housing
a
H distance from mounting base to centreline of spherical seating diameter
H height of feet
J centre distance between bolt holes
L (overall) length of base
N width of bolt hole
N length of bolt hole
Δ deviation of single distance from mounting base to centreline of spherical seating diam-
Hs
eter
4.3 Cast flanged housing, square
See Figure 2 and Tables 3 and 4.
A (overall) width
A width of flange
A distance from mounting face to centreline of spherical seating diameter
D spherical seating diameter of housing
a
J centre distance between bolt holes
L (overall) length
N diameter of bolt hole
X position tolerance of bolt holes
Δ deviation of single distance from mounting face to centreline of spherical seating diam-
A2s
eter
4.4 Cast flanged housing, oval
See Figure 3 and Tables 5 and 6.
A (overall) width
A width of flange
A distance from mounting face to centreline of spherical seating diameter
D spherical seating diameter of housing
a
H height of flange
2 © ISO 2013 – All rights reserved

J centre distance between bolt holes
L (overall) length
N diameter of bolt hole
X position tolerance of bolt holes
Δ deviation of single distance from mounting face to centreline of spherical seating diam-
A2s
eter
4.5 Cast take-up housing
See Figure 4 and Tables 7 and 8.
A (overall) width (attachment end)
A width of location slot
A width of flange in which location slot is provided
D spherical seating diameter of housing
a
H (overall) height
H distance between bottoms of location slots
H height (attachment end)
L (overall) length
L distance from attachment end face to centreline of spherical seating diameter
L length (attachment end)
L length of location slot
N diameter of attachment hole
N length of attachment slot
N height of attachment slot
Δ deviation of single distance between bottoms of location slots
H1s
4.6 Pressed plummer block housing
See Figure 5 and Table 9.
A (overall) width of base
D spherical seating diameter of housing
a
H distance from mounting base to centreline of spherical seating diameter
H height of feet
J centre distance between bolt holes
L (overall) length of base
N diameter of bolt hole
Δ deviation of single centre distance between bolt holes
Js
Δ deviation of single diameter of bolt hole
Ns
4.7 Pressed flanged housings, round, triangular and oval
See Figure 6 and Table 10.
A (overall) width
A width of flange
D spherical seating diameter of housing
a
H height (round, triangular, oval)
H distance from straight edge to centreline of spherical seating diameter (triangular)
H limit diameter of flat surface
J pitch circle diameter of bolt holes (round and triangular); centre distance between bolt
holes (oval)
L (overall) length of flange (oval)
N side dimension of square bolt hole
Δ deviation of single pitch circle diameter of bolt holes (round and triangular); deviation of
Js
single centre distance between bolt holes (oval)
Δ deviation of single side dimension of square bolt hole
Ns
5 Boundary dimensions and tolerances
5.1 General
Boundary dimensions and tolerances are given in Tables 1 to 10.
Where “max.” is shown in Tables 1 to 10, this indicates that the value is both the nominal value and the
largest actual value permitted. Where “min.” is shown in Tables 1 to 8, this indicates that the value is
both the nominal value and the smallest actual value permitted.
5.2 Cast housings
Boundary dimensions and tolerances for cast housings are given in Tables 1 to 8.
4 © ISO 2013 – All rights reserved

Figure 1 — Cast plummer block housing
Table 1 — Cast plummer block housings — Diameter series 2
Dimensions and tolerance values in millimetres
D L A J H Δ H N N
a Hs 1 1
max. max. max. min. max. min.
40 129 39 96 30,2 ±0,25 17 10,5 12,5 16
47 134 39 96 33,3 ±0,25 17 10,5 12,5 16
52 142 39 105 36,5 ±0,25 17 10,5 12,5 16
62 167 48 121 42,9 ±0,25 20 13 15 19
72 172 48 126 47,6 ±0,25 20 13 15 19
80 186 55 136 49,2 ±0,25 20 13 15 19
85 192 55 146 54 ±0,3 22 13 15 19
90 208 61 159 57,2 ±0,3 23 17 19,5 20,5
100 233 61 172 63,5 ±0,3 25 17 19,5 20,5
110 243 71 186 69,9 ±0,3 27 17 19,5 22
120 268 73 203 76,2 ±0,3 34 21 25 24
125 274 74 210 79,4 ±0,3 34 21 25 24
130 300 83 217 82,6 ±0,35 35 21 25 24
140 305 84 232 88,9 ±0,35 38 21 25 24
150 330 95 247 95,2 ±0,35 41 21 25 24
160 356 100 262 101,6 ±0,35 44 25 29 34
180 390 111 308 115 ±0,35 46 25 29 34
Table 2 — Cast plummer block housings — Diameter series 3
Dimensions and tolerance values in millimetres
D L A J H Δ H N N
a Hs 1 1
max. max. max. min. max. min.
62 177 47 132 45 ±0,25 18 15,5 18,5 18
72 182 52 140 50 ±0,25 21 15,5 18,5 18
80 212 58 160 56 ±0,3 23 15,5 18,5 23
90 222 62 170 60 ±0,3 25 15,5 18,5 25
100 247 69 190 67 ±0,3 27 18,5 21,5 28
110 278 77 212 75 ±0,3 30 18,5 21,5 33
120 313 82 236 80 ±0,3 33 18,5 21,5 36
130 333 87 250 85 ±0,35 35 23,5 26,5 36
140 343 92 260 90 ±0,35 38 23,5 26,5 36
150 363 92 280 95 ±0,35 42 25,5 28,5 38
160 383 102 290 100 ±0,35 42 25,5 28,5 38
170 403 112 300 106 ±0,35 47 25,5 28,5 38
180 424 112 320 112 ±0,35 47 31,5 34,5 43
190 434 122 330 118 ±0,35 52 31,5 34,5 43
200 474 122 360 125 ±0,4 52 34,5 37,5 48
215 494 132 380 140 ±0,4 57 34,5 37,5 48
225 494 132 380 140 ±0,4 57 34,5 37,5 48
240 524 142 400 150 ±0,4 62 38,5 41,5 53
260 574 142 450 160 ±0,4 72 38,5 41,5 53
280 604 142 480 180 ±0,4 82 38,5 41,5 53
300 624 142 500 200 ±0,46 82 38,5 41,5 53
6 © ISO 2013 – All rights reserved

Figure 2 — Cast flanged housing, square
Table 3 — Cast flanged housings, square — Diameter series 2
Dimensions and tolerance values in millimetres
D L A J A A Δ N X
a 1 2 A2s
max. max. max. min. max.
40 78 32 54 13 17 ±0,43 10,5 12,5 0,6
47 88 34 63,5 15 19 ±0,52 10,5 12,5 0,6
52 97 35 70 15 19 ±0,52 11,5 12,5 0,6
62 110 38 82,5 16 20 ±0,52 11,5 12,5 0,6
72 119 38 92 17 21 ±0,52 13 15 0,8
80 132 43 101,5 17 24 ±0,52 13 15 0,8
85 139 45 105 18 24 ±0,52 13 17 0,8
90 145 48 111 20 28 ±0,52 17
...

INTERNATIONAL ISO
STANDARD 3228
Fourth edition
2013-02-01
Rolling bearings — Cast and pressed
housings for insert bearings —
Boundary dimensions and tolerances
Roulements — Logements moulés et emboutis pour roulements
“insert” — Dimensions d’encombrement et tolérances
Reference number
©
ISO 2013
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
4.1 General . 1
4.2 Cast plummer block housing . 2
4.3 Cast flanged housing, square . 2
4.4 Cast flanged housing, oval . 2
4.5 Cast take-up housing . . 3
4.6 Pressed plummer block housing . 3
4.7 Pressed flanged housings, round, triangular and oval . 4
5 Boundary dimensions and tolerances . 4
5.1 General . 4
5.2 Cast housings . 4
5.3 Pressed housings .14
Bibliography .16
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International
Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies
casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 3228 was prepared by Technical Committee ISO/TC 4, Rolling bearings, Subcommittee SC 6,
Insert bearings.
This fourth edition cancels and replaces the third edition (ISO 3228:1993), which has been technically
revised. In particular, this fourth edition has been extended. Boundary dimensions and tolerances of cast
housings for diameter series 3 have been added in Tables 2, 4, 6 and 8. In addition, boundary dimensions
and tolerances of larger size cast flanged housings, oval and cast take-up housings for diameter series 2
have been added in Tables 5 and 7.
iv © ISO 2013 – All rights reserved

INTERNATIONAL STANDARD ISO 3228:2013(E)
Rolling bearings — Cast and pressed housings for insert
bearings — Boundary dimensions and tolerances
1 Scope
This International Standard specifies boundary dimensions and tolerances for cast and pressed housings
[1]
for insert bearings for which boundary dimensions are given in ISO 9628 .
It applies to plummer block housings, flanged housings and take-up housings.
The inclusion of relubrication features is optional, but when provided it is intended that they intersect the
[1]
zone specified in ISO 9628 in such a way that lubricant satisfactorily feeds from the housing through this
zone. The exact design of the relubrication features is not otherwise covered by this International Standard.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 5593, Rolling bearings — Vocabulary
ISO 15241, Rolling bearings — Symbols for quantities
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5593 apply.
4 Symbols
4.1 General
For the purposes of this document, the symbols given in ISO 15241 and those in 4.2 to 4.7 apply.
The symbols (except those for tolerances) shown in Figures 1 to 6, and the values given in Tables 1 to 10
denote nominal dimensions, unless specified otherwise.
NOTE Figures 1 to 6 are drawn schematically and do not necessarily show all design details. The grease
nipple positions in Figures 1 to 4 are examples. Other positions are at the discretion of the manufacturer.
4.2 Cast plummer block housing
See Figure 1 and Tables 1 and 2.
A (overall) width of base
D spherical seating diameter of housing
a
H distance from mounting base to centreline of spherical seating diameter
H height of feet
J centre distance between bolt holes
L (overall) length of base
N width of bolt hole
N length of bolt hole
Δ deviation of single distance from mounting base to centreline of spherical seating diam-
Hs
eter
4.3 Cast flanged housing, square
See Figure 2 and Tables 3 and 4.
A (overall) width
A width of flange
A distance from mounting face to centreline of spherical seating diameter
D spherical seating diameter of housing
a
J centre distance between bolt holes
L (overall) length
N diameter of bolt hole
X position tolerance of bolt holes
Δ deviation of single distance from mounting face to centreline of spherical seating diam-
A2s
eter
4.4 Cast flanged housing, oval
See Figure 3 and Tables 5 and 6.
A (overall) width
A width of flange
A distance from mounting face to centreline of spherical seating diameter
D spherical seating diameter of housing
a
H height of flange
2 © ISO 2013 – All rights reserved

J centre distance between bolt holes
L (overall) length
N diameter of bolt hole
X position tolerance of bolt holes
Δ deviation of single distance from mounting face to centreline of spherical seating diam-
A2s
eter
4.5 Cast take-up housing
See Figure 4 and Tables 7 and 8.
A (overall) width (attachment end)
A width of location slot
A width of flange in which location slot is provided
D spherical seating diameter of housing
a
H (overall) height
H distance between bottoms of location slots
H height (attachment end)
L (overall) length
L distance from attachment end face to centreline of spherical seating diameter
L length (attachment end)
L length of location slot
N diameter of attachment hole
N length of attachment slot
N height of attachment slot
Δ deviation of single distance between bottoms of location slots
H1s
4.6 Pressed plummer block housing
See Figure 5 and Table 9.
A (overall) width of base
D spherical seating diameter of housing
a
H distance from mounting base to centreline of spherical seating diameter
H height of feet
J centre distance between bolt holes
L (overall) length of base
N diameter of bolt hole
Δ deviation of single centre distance between bolt holes
Js
Δ deviation of single diameter of bolt hole
Ns
4.7 Pressed flanged housings, round, triangular and oval
See Figure 6 and Table 10.
A (overall) width
A width of flange
D spherical seating diameter of housing
a
H height (round, triangular, oval)
H distance from straight edge to centreline of spherical seating diameter (triangular)
H limit diameter of flat surface
J pitch circle diameter of bolt holes (round and triangular); centre distance between bolt
holes (oval)
L (overall) length of flange (oval)
N side dimension of square bolt hole
Δ deviation of single pitch circle diameter of bolt holes (round and triangular); deviation of
Js
single centre distance between bolt holes (oval)
Δ deviation of single side dimension of square bolt hole
Ns
5 Boundary dimensions and tolerances
5.1 General
Boundary dimensions and tolerances are given in Tables 1 to 10.
Where “max.” is shown in Tables 1 to 10, this indicates that the value is both the nominal value and the
largest actual value permitted. Where “min.” is shown in Tables 1 to 8, this indicates that the value is
both the nominal value and the smallest actual value permitted.
5.2 Cast housings
Boundary dimensions and tolerances for cast housings are given in Tables 1 to 8.
4 © ISO 2013 – All rights reserved

Figure 1 — Cast plummer block housing
Table 1 — Cast plummer block housings — Diameter series 2
Dimensions and tolerance values in millimetres
D L A J H Δ H N N
a Hs 1 1
max. max. max. min. max. min.
40 129 39 96 30,2 ±0,25 17 10,5 12,5 16
47 134 39 96 33,3 ±0,25 17 10,5 12,5 16
52 142 39 105 36,5 ±0,25 17 10,5 12,5 16
62 167 48 121 42,9 ±0,25 20 13 15 19
72 172 48 126 47,6 ±0,25 20 13 15 19
80 186 55 136 49,2 ±0,25 20 13 15 19
85 192 55 146 54 ±0,3 22 13 15 19
90 208 61 159 57,2 ±0,3 23 17 19,5 20,5
100 233 61 172 63,5 ±0,3 25 17 19,5 20,5
110 243 71 186 69,9 ±0,3 27 17 19,5 22
120 268 73 203 76,2 ±0,3 34 21 25 24
125 274 74 210 79,4 ±0,3 34 21 25 24
130 300 83 217 82,6 ±0,35 35 21 25 24
140 305 84 232 88,9 ±0,35 38 21 25 24
150 330 95 247 95,2 ±0,35 41 21 25 24
160 356 100 262 101,6 ±0,35 44 25 29 34
180 390 111 308 115 ±0,35 46 25 29 34
Table 2 — Cast plummer block housings — Diameter series 3
Dimensions and tolerance values in millimetres
D L A J H Δ H N N
a Hs 1 1
max. max. max. min. max. min.
62 177 47 132 45 ±0,25 18 15,5 18,5 18
72 182 52 140 50 ±0,25 21 15,5 18,5 18
80 212 58 160 56 ±0,3 23 15,5 18,5 23
90 222 62 170 60 ±0,3 25 15,5 18,5 25
100 247 69 190 67 ±0,3 27 18,5 21,5 28
110 278 77 212 75 ±0,3 30 18,5 21,5 33
120 313 82 236 80 ±0,3 33 18,5 21,5 36
130 333 87 250 85 ±0,35 35 23,5 26,5 36
140 343 92 260 90 ±0,35 38 23,5 26,5 36
150 363 92 280 95 ±0,35 42 25,5 28,5 38
160 383 102 290 100 ±0,35 42 25,5 28,5 38
170 403 112 300 106 ±0,35 47 25,5 28,5 38
180 424 112 320 112 ±0,35 47 31,5 34,5 43
190 434 122 330 118 ±0,35 52 31,5 34,5 43
200 474 122 360 125 ±0,4 52 34,5 37,5 48
215 494 132 380 140 ±0,4 57 34,5 37,5 48
225 494 132 380 140 ±0,4 57 34,5 37,5 48
240 524 142 400 150 ±0,4 62 38,5 41,5 53
260 574 142 450 160 ±0,4 72 38,5 41,5 53
280 604 142 480 180 ±0,4 82 38,5 41,5 53
300 624 142 500 200 ±0,46 82 38,5 41,5 53
6 © ISO 2013 – All rights reserved

Figure 2 — Cast flanged housing, square
Table 3 — Cast flanged housings, square — Diameter series 2
Dimensions and tolerance values in millimetres
D L A J A A Δ N X
a 1 2 A2s
max. max. max. min. max.
40 78 32 54 13 17 ±0,43 10,5 12,5 0,6
47 88 34 63,5 15 19 ±0,52 10,5 12,5 0,6
52 97 35 70 15 19 ±0,52 11,5 12,5 0,6
62 110 38 82,5 16 20 ±0,52 11,5 12,5 0,6
72 119 38 92 17 21 ±0,52 13 15 0,8
80 132 43 101,5 17 24 ±0,52 13 15 0,8
85 139 45 105 18 24 ±0,52 13 17 0,8
90 145 48 111 20 28 ±0,52 17
...

NORME ISO
INTERNATIONALE 3228
Quatrième édition
2013-02-01
Roulements — Logements
moulés et emboutis pour
roulements “insert” — Dimensions
d’encombrement et tolérances
Rolling bearings — Cast and pressed housings for insert bearings —
Boundary dimensions and tolerances
Numéro de référence
©
ISO 2013
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 1
4.1 Généralités . 1
4.2 Corps de palier à semelle moulé . 2
4.3 Corps de palier applique moulé, carré . 2
4.4 Corps de palier applique moulé, ovale . 2
4.5 Corps de coulisseau tendeur . 3
4.6 Corps de palier à semelle embouti. 3
4.7 Corps de palier applique embouti, rond, triangulaire et ovale . 4
5 Dimensions d’encombrement et tolérances . 4
5.1 Généralité . 4
5.2 Logements moulés . 4
5.3 Logements emboutis .14
Bibliographie .16

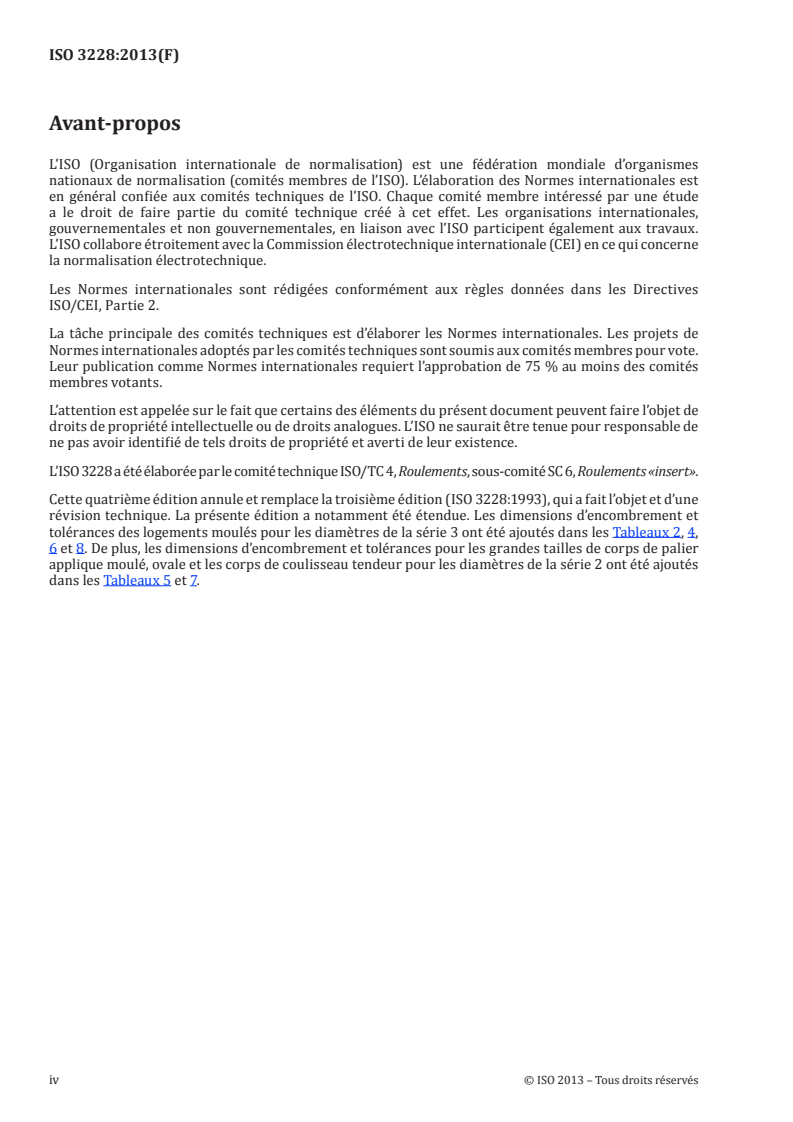

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives
ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de
Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour vote.
Leur publication comme Normes internationales requiert l’approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L’ISO 3228 a été élaborée par le comité technique ISO/TC 4, Roulements, sous-comité SC 6, Roulements «insert».
Cette quatrième édition annule et remplace la troisième édition (ISO 3228:1993), qui a fait l’objet et d’une
révision technique. La présente édition a notamment été étendue. Les dimensions d’encombrement et
tolérances des logements moulés pour les diamètres de la série 3 ont été ajoutés dans les Tableaux 2, 4,
6 et 8. De plus, les dimensions d’encombrement et tolérances pour les grandes tailles de corps de palier
applique moulé, ovale et les corps de coulisseau tendeur pour les diamètres de la série 2 ont été ajoutés
dans les Tableaux 5 et 7.
iv © ISO 2013 – Tous droits réservés

NORME INTERNATIONALE ISO 3228:2013(F)
Roulements — Logements moulés et emboutis pour
roulements “insert” — Dimensions d’encombrement et
tolérances
1 Domaine d’application
La présente Norme internationale spécifie les dimensions d’encombrement et les tolérances des
logements moulés et emboutis pour roulements «insert» pour lesquels les dimensions d’encombrement
[1]
figurent dans l’ISO 9628 .
Elle est applicable aux corps de palier à semelle, de palier applique et de coulisseau tendeur.
L’inclusion de dispositifs de relubrification est facultative, mais lorsqu’ils sont stipulés, il convient qu’ils
[1]
imposent au lubrifiant de déboucher sur la zone spécifiée dans l’ISO 9628 de sorte que le lubrifiant soit
correctement acheminé à partir du logement à travers cette zone. La configuration exacte des dispositifs
de relubrification n’est pas donnée dans la présente Norme internationale.
2 Références normatives
Les documents de référence suivants, en tout ou partie, sont référencés normativement dans ce document
et sont indispensables à son application. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 5593, Roulements — Vocabulaire
ISO 15241, Roulements — Symboles relatifs aux grandeurs physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5593 s’appliquent.
4 Symboles
4.1 Généralités
Pour les besoins du présent document, les symboles donnés dans l’ISO 15241 ainsi que ceux des
paragraphes 4.2 à 4.7 s’appliquent.
Les symboles (exceptés ceux relatifs aux tolérances) indiqués aux Figures 1 à 6 et les valeurs données
dans les Tableaux 1 à 10 correspondent à des dimensions nominales, sauf spécification contraire.
NOTE Les Figures 1 à 6 sont schématiques et ne montrent pas nécessairement tous les détails de conception.
Les positions des graisseurs des Figures 1 à 4 sont données à titre d’exemple. D’autres positions sont à la discrétion
du fabricant.
4.2 Corps de palier à semelle moulé
Voir Figure 1 et Tableaux 1 et 2.
A largeur (hors tout) de la semelle
D diamètre de la portée sphérique du logement
a
H distance de la semelle de fixation à l’axe de la portée sphérique du logement
H épaisseur de la semelle
J entraxe des trous de fixation
L longueur (hors tout) de la semelle
N largeur des trous de fixation
N longueur des trous de fixation
Δ écart de la distance isolée de la semelle de fixation à l’axe de la portée sphérique du logement
Hs
4.3 Corps de palier applique moulé, carré
Voir Figure 2 et Tableaux 3 et 4.
A largeur (hors tout)
A largeur du collet
A distance de la face de fixation à l’axe de la portée sphérique du logement
D diamètre de la portée sphérique du logement
a
J entraxe des trous de fixation
L longueur (hors tout)
N diamètre des trous de fixation
X tolérance de la position des trous de fixation
Δ écart de la distance isolée de la face de fixation à l’axe de la portée sphérique du logement
A2s
4.4 Corps de palier applique moulé, ovale
Voir Figure 3 et Tableaux 5 et 6.
A largeur (hors tout)
A largeur du collet
A distance de la face de fixation à l’axe de la portée sphérique du logement
D diamètre de la portée sphérique du logement
a
H hauteur du collet
J entraxe des trous de fixation
2 © ISO 2013 – Tous droits réservés

L longueur (hors tout)
N diamètre des trous de fixation
X tolérance de la position des trous de fixation
Δ écart de la distance isolée de la face de fixation à l’axe de la portée sphérique du logement
A2s
4.5 Corps de coulisseau tendeur
Voir Figure 4 et Tableaux 7 et 8.
A largeur (hors tout) (extrémité de fixation)
A largeur de la rainure de positionnement
A largeur du collet dans lequel la rainure de positionnement est fournie
D diamètre de la portée sphérique du logement
a
H hauteur (hors tout)
H distance entre le fond des rainures de positionnement
H hauteur (extrémité de fixation)
L longueur (hors tout)
L distance de la face de l’extrémité de fixation à l’axe de la portée sphérique du logement
L Longueur (extrémité de fixation)
L Longueur de la rainure de positionnement
N diamètre des trous de fixation
N longueur de l’orifice de fixation
N hauteur de l’orifice de fixation
Δ écart de la distance isolée entre le fond des rainures de positionnement
H1s
4.6 Corps de palier à semelle embouti
Voir Figure 5 et Tableau 9.
A largeur de la semelle (hors tout)
D diamètre de la portée sphérique du logement
a
H distance de la base de la semelle à l’axe de la portée sphérique du logement
H épaisseur de la semelle
J entraxe des trous de fixation
L longueur de la semelle (hors tout)
N diamètre des trous de fixation
Δ écart de l’entraxe isolé des trous de fixation
Js
Δ écart du diamètre isolé des trous de fixation
Ns
4.7 Corps de palier applique embouti, rond, triangulaire et ovale
Voir Figure 6 et Tableau 10.
A largeur (hors tout)
A largeur du collet
D diamètre de la portée sphérique du logement
a
H hauteur du collet (rond, triangulaire, ovale)
H distance du bord droit à l’axe de la portée sphérique du logement (triangulaire)
H diamètre limite de la surface plane
J diamètre du cercle des centres des trous de fixation (rond et triangulaire); entraxe des trous
de fixation (ovale)
L longueur (hors tout) du collet (ovale)
N dimension du côté des trous de fixation carrés
Δ écart du diamètre isolé du cercle des centres des trous de fixation (rond et triangulaire);
Js
écart de l’entraxe isolé des trous de fixation (ovale)
Δ écart de la dimension isolée du côté des trous de fixation carrés
Ns
5 Dimensions d’encombrement et tolérances
5.1 Généralité
Les dimensions d’encombrement et tolérances sont données dans les Tableaux 1 à 10.
Quand «max.» est donné dans les Tableaux 1 à 10, cela indique que les valeurs correspondent à la fois
aux valeurs nominales et aux plus grandes valeurs réelles admises. Quand «min.» est donné dans les
Tableaux 1 à 8, cela indique que les valeurs correspondent à la fois aux valeurs nominales et aux plus
petites valeurs réelles admises.
5.2 Logements moulés
Les dimensions d’encombrement et les tolérances des logements moulés sont données dans les
Tableaux 1 à 8.
4 © ISO 2013 – Tous droits réservés

Figure 1 — Corps de palier à semelle moulé
Tableau 1 — Corps de palier à semelle moulé — Série de diamètres 2
Dimensions et tolérances en millimètres
D L A J H Δ H N N
a Hs 1 1
max. max. max. min. max. min.
40 129 39 96 30,2 ±0,25 17 10,5 12,5 16
47 134 39 96 33,3 ±0,25 17 10,5 12,5 16
52 142 39 105 36,5 ±0,25 17 10,5 12,5 16
62 167 48 121 42,9 ±0,25 20 13 15 19
72 172 48 126 47,6 ±0,25 20 13 15 19
80 186 55 136 49,2 ±0,25 20 13 15 19
85 192 55 146 54 ±0,3 22 13 15 19
90 208 61 159 57,2 ±0,3 23 17 19,5 20,5
100 233 61 172 63,5 ±0,3 25 17 19,5 20,5
110 243 71 186 69,9 ±0,3 27 17 19,5 22
120 268 73 203 76,2 ±0,3 34 21 25 24
125 274 74 210 79,4 ±0,3 34 21 25 24
130 300 83 217 82,6 ±0,35 35 21 25 24
140 305 84 232 88,9 ±0,35 38 21 25 24
150 330 95 247 95,2 ±0,35 41 21 25 24
160 356 100 262 101,6 ±0,35 44 25 29 34
180 390 111 308 115 ±0,35 46 25 29 34
Tableau 2 — Corps de palier à semelle moulé — Série de diamètres 3
Dimensions et tolérances en millimètres
D L A J H Δ H N N
a Hs 1 1
max. max. max. min. max. min.
62 177 47 132 45 ±0,25 18 15,5 18,5 18
72 182 52 140 50 ±0,25 21 15,5 18,5 18
80 212 58 160 56 ±0,3 23 15,5 18,5 23
90 222 62 170 60 ±0,3 25 15,5 18,5 25
100 247 69 190 67 ±0,3 27 18,5 21,5 28
110 278 77 212 75 ±0,3 30 18,5 21,5 33
120 313 82 236 80 ±0,3 33 18,5 21,5 36
130 333 87 250 85 ±0,35 35 23,5 26,5 36
140 343 92 260 90 ±0,35 38 23,5 26,5 36
150 363 92 280 95 ±0,35 42 25,5 28,5 38
160 383 1
...

NORME ISO
INTERNATIONALE 3228
Quatrième édition
2013-02-01
Roulements — Logements
moulés et emboutis pour
roulements “insert” — Dimensions
d’encombrement et tolérances
Rolling bearings — Cast and pressed housings for insert bearings —
Boundary dimensions and tolerances
Numéro de référence
©
ISO 2013
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 1
4.1 Généralités . 1
4.2 Corps de palier à semelle moulé . 2
4.3 Corps de palier applique moulé, carré . 2
4.4 Corps de palier applique moulé, ovale . 2
4.5 Corps de coulisseau tendeur . 3
4.6 Corps de palier à semelle embouti. 3
4.7 Corps de palier applique embouti, rond, triangulaire et ovale . 4
5 Dimensions d’encombrement et tolérances . 4
5.1 Généralité . 4
5.2 Logements moulés . 4
5.3 Logements emboutis .14
Bibliographie .16
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives
ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de
Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour vote.
Leur publication comme Normes internationales requiert l’approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L’ISO 3228 a été élaborée par le comité technique ISO/TC 4, Roulements, sous-comité SC 6, Roulements «insert».
Cette quatrième édition annule et remplace la troisième édition (ISO 3228:1993), qui a fait l’objet et d’une
révision technique. La présente édition a notamment été étendue. Les dimensions d’encombrement et
tolérances des logements moulés pour les diamètres de la série 3 ont été ajoutés dans les Tableaux 2, 4,
6 et 8. De plus, les dimensions d’encombrement et tolérances pour les grandes tailles de corps de palier
applique moulé, ovale et les corps de coulisseau tendeur pour les diamètres de la série 2 ont été ajoutés
dans les Tableaux 5 et 7.
iv © ISO 2013 – Tous droits réservés

NORME INTERNATIONALE ISO 3228:2013(F)
Roulements — Logements moulés et emboutis pour
roulements “insert” — Dimensions d’encombrement et
tolérances
1 Domaine d’application
La présente Norme internationale spécifie les dimensions d’encombrement et les tolérances des
logements moulés et emboutis pour roulements «insert» pour lesquels les dimensions d’encombrement
[1]
figurent dans l’ISO 9628 .
Elle est applicable aux corps de palier à semelle, de palier applique et de coulisseau tendeur.
L’inclusion de dispositifs de relubrification est facultative, mais lorsqu’ils sont stipulés, il convient qu’ils
[1]
imposent au lubrifiant de déboucher sur la zone spécifiée dans l’ISO 9628 de sorte que le lubrifiant soit
correctement acheminé à partir du logement à travers cette zone. La configuration exacte des dispositifs
de relubrification n’est pas donnée dans la présente Norme internationale.
2 Références normatives
Les documents de référence suivants, en tout ou partie, sont référencés normativement dans ce document
et sont indispensables à son application. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 5593, Roulements — Vocabulaire
ISO 15241, Roulements — Symboles relatifs aux grandeurs physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5593 s’appliquent.
4 Symboles
4.1 Généralités
Pour les besoins du présent document, les symboles donnés dans l’ISO 15241 ainsi que ceux des
paragraphes 4.2 à 4.7 s’appliquent.
Les symboles (exceptés ceux relatifs aux tolérances) indiqués aux Figures 1 à 6 et les valeurs données
dans les Tableaux 1 à 10 correspondent à des dimensions nominales, sauf spécification contraire.
NOTE Les Figures 1 à 6 sont schématiques et ne montrent pas nécessairement tous les détails de conception.
Les positions des graisseurs des Figures 1 à 4 sont données à titre d’exemple. D’autres positions sont à la discrétion
du fabricant.
4.2 Corps de palier à semelle moulé
Voir Figure 1 et Tableaux 1 et 2.
A largeur (hors tout) de la semelle
D diamètre de la portée sphérique du logement
a
H distance de la semelle de fixation à l’axe de la portée sphérique du logement
H épaisseur de la semelle
J entraxe des trous de fixation
L longueur (hors tout) de la semelle
N largeur des trous de fixation
N longueur des trous de fixation
Δ écart de la distance isolée de la semelle de fixation à l’axe de la portée sphérique du logement
Hs
4.3 Corps de palier applique moulé, carré
Voir Figure 2 et Tableaux 3 et 4.
A largeur (hors tout)
A largeur du collet
A distance de la face de fixation à l’axe de la portée sphérique du logement
D diamètre de la portée sphérique du logement
a
J entraxe des trous de fixation
L longueur (hors tout)
N diamètre des trous de fixation
X tolérance de la position des trous de fixation
Δ écart de la distance isolée de la face de fixation à l’axe de la portée sphérique du logement
A2s
4.4 Corps de palier applique moulé, ovale
Voir Figure 3 et Tableaux 5 et 6.
A largeur (hors tout)
A largeur du collet
A distance de la face de fixation à l’axe de la portée sphérique du logement
D diamètre de la portée sphérique du logement
a
H hauteur du collet
J entraxe des trous de fixation
2 © ISO 2013 – Tous droits réservés

L longueur (hors tout)
N diamètre des trous de fixation
X tolérance de la position des trous de fixation
Δ écart de la distance isolée de la face de fixation à l’axe de la portée sphérique du logement
A2s
4.5 Corps de coulisseau tendeur
Voir Figure 4 et Tableaux 7 et 8.
A largeur (hors tout) (extrémité de fixation)
A largeur de la rainure de positionnement
A largeur du collet dans lequel la rainure de positionnement est fournie
D diamètre de la portée sphérique du logement
a
H hauteur (hors tout)
H distance entre le fond des rainures de positionnement
H hauteur (extrémité de fixation)
L longueur (hors tout)
L distance de la face de l’extrémité de fixation à l’axe de la portée sphérique du logement
L Longueur (extrémité de fixation)
L Longueur de la rainure de positionnement
N diamètre des trous de fixation
N longueur de l’orifice de fixation
N hauteur de l’orifice de fixation
Δ écart de la distance isolée entre le fond des rainures de positionnement
H1s
4.6 Corps de palier à semelle embouti
Voir Figure 5 et Tableau 9.
A largeur de la semelle (hors tout)
D diamètre de la portée sphérique du logement
a
H distance de la base de la semelle à l’axe de la portée sphérique du logement
H épaisseur de la semelle
J entraxe des trous de fixation
L longueur de la semelle (hors tout)
N diamètre des trous de fixation
Δ écart de l’entraxe isolé des trous de fixation
Js
Δ écart du diamètre isolé des trous de fixation
Ns
4.7 Corps de palier applique embouti, rond, triangulaire et ovale
Voir Figure 6 et Tableau 10.
A largeur (hors tout)
A largeur du collet
D diamètre de la portée sphérique du logement
a
H hauteur du collet (rond, triangulaire, ovale)
H distance du bord droit à l’axe de la portée sphérique du logement (triangulaire)
H diamètre limite de la surface plane
J diamètre du cercle des centres des trous de fixation (rond et triangulaire); entraxe des trous
de fixation (ovale)
L longueur (hors tout) du collet (ovale)
N dimension du côté des trous de fixation carrés
Δ écart du diamètre isolé du cercle des centres des trous de fixation (rond et triangulaire);
Js
écart de l’entraxe isolé des trous de fixation (ovale)
Δ écart de la dimension isolée du côté des trous de fixation carrés
Ns
5 Dimensions d’encombrement et tolérances
5.1 Généralité
Les dimensions d’encombrement et tolérances sont données dans les Tableaux 1 à 10.
Quand «max.» est donné dans les Tableaux 1 à 10, cela indique que les valeurs correspondent à la fois
aux valeurs nominales et aux plus grandes valeurs réelles admises. Quand «min.» est donné dans les
Tableaux 1 à 8, cela indique que les valeurs correspondent à la fois aux valeurs nominales et aux plus
petites valeurs réelles admises.
5.2 Logements moulés
Les dimensions d’encombrement et les tolérances des logements moulés sont données dans les
Tableaux 1 à 8.
4 © ISO 2013 – Tous droits réservés

Figure 1 — Corps de palier à semelle moulé
Tableau 1 — Corps de palier à semelle moulé — Série de diamètres 2
Dimensions et tolérances en millimètres
D L A J H Δ H N N
a Hs 1 1
max. max. max. min. max. min.
40 129 39 96 30,2 ±0,25 17 10,5 12,5 16
47 134 39 96 33,3 ±0,25 17 10,5 12,5 16
52 142 39 105 36,5 ±0,25 17 10,5 12,5 16
62 167 48 121 42,9 ±0,25 20 13 15 19
72 172 48 126 47,6 ±0,25 20 13 15 19
80 186 55 136 49,2 ±0,25 20 13 15 19
85 192 55 146 54 ±0,3 22 13 15 19
90 208 61 159 57,2 ±0,3 23 17 19,5 20,5
100 233 61 172 63,5 ±0,3 25 17 19,5 20,5
110 243 71 186 69,9 ±0,3 27 17 19,5 22
120 268 73 203 76,2 ±0,3 34 21 25 24
125 274 74 210 79,4 ±0,3 34 21 25 24
130 300 83 217 82,6 ±0,35 35 21 25 24
140 305 84 232 88,9 ±0,35 38 21 25 24
150 330 95 247 95,2 ±0,35 41 21 25 24
160 356 100 262 101,6 ±0,35 44 25 29 34
180 390 111 308 115 ±0,35 46 25 29 34
Tableau 2 — Corps de palier à semelle moulé — Série de diamètres 3
Dimensions et tolérances en millimètres
D L A J H Δ H N N
a Hs 1 1
max. max. max. min. max. min.
62 177 47 132 45 ±0,25 18 15,5 18,5 18
72 182 52 140 50 ±0,25 21 15,5 18,5 18
80 212 58 160 56 ±0,3 23 15,5 18,5 23
90 222 62 170 60 ±0,3 25 15,5 18,5 25
100 247 69 190 67 ±0,3 27 18,5 21,5 28
110 278 77 212 75 ±0,3 30 18,5 21,5 33
120 313 82 236 80 ±0,3 33 18,5 21,5 36
130 333 87 250 85 ±0,35 35 23,5 26,5 36
140 343 92 260 90 ±0,35 38 23,5 26,5 36
150 363 92 280 95 ±0,35 42 25,5 28,5 38
160 383 1
...
