ISO 3253:1975

NORME INTERNATIONALE 3253
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION .ME)KnYHAPOnHAR OPrAHH3AUHR Il0 CTAHLIAPTA3AYHH.ORGANISATlON INTERNATIONALE DE NORMALISATION
Raccords pour tuyaux souples pour appareils de soudage,
coupage et techniques connexes
Hose connections for equipment for welding, cutting and related processes
Première édition - 1975-05-01
~
CDU 621.791 : 621.643.4 Réf. no : IS0 3253-1975 (FI
Descripteurs : matériel de soudage, tuyau flexible, raccord de tuyauterie, dimension.
Prix base sur 4 pages

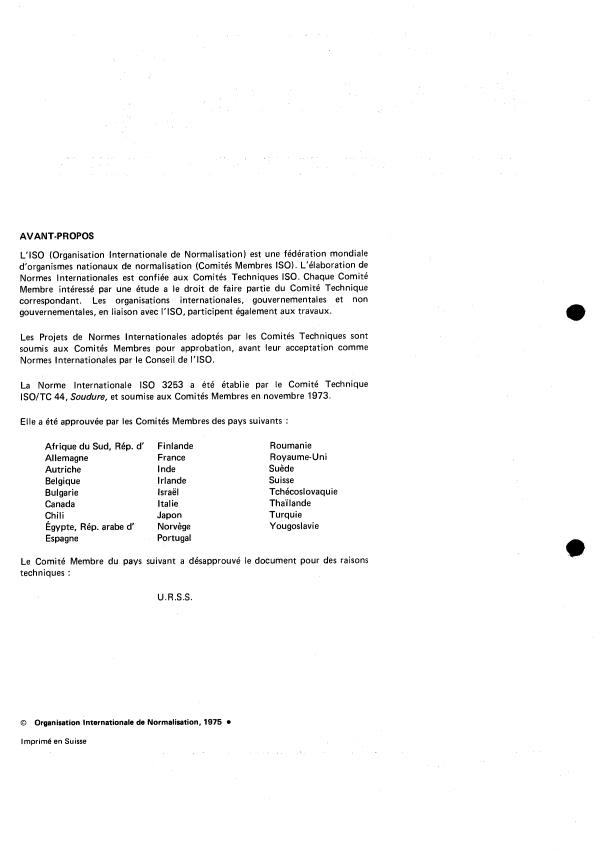

AVANT-PROPOS
L'ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (Comités Membres ISO). L'élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I'ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de 1'60.
La Norme Internationale IS0 3253 a été établie par le Comité Technique
ISO/TC 44, Soudure, et soumise aux Comités Membres en novembre 1973.
Elle a été approuvée par les Comités Membres des pays suivants :
Afrique du Sud, Rép. d' Finlande Roumanie
Allemagne France Royaume-Uni
Autriche Inde Suède
Irlande Suisse
Belgique
Bulgarie Israël
Tchécoslovaquie
Canada Italie
Thaïlande
Chili Japon Turquie
Norvège Yougoslavie
Égypte, Rép. arabe d'
Portugal
Espagne
Le Comité Membre du pays suivant a désapprouvé le document pour des raisons
techniques :
U. R S.S.
O Organisation Internationale de Normalisation, 1975 0
Imprimé en Suisse
NORME INTERNATIONALE IS0 3253-1975 (F)
Raccords pour tuyaux souples pour appareils de soudage,
cou page et techniques connexes
1 OBJET ET DOMAINE D'APPLICATION 3 GÉNÉRALITÉS
La présente Norme Internationale fixe les dimensions et
Les filetages au pas du gaz doivent être conformes aux
spécifie les caractéristiques des matériaux des éléments
dispositions de I'ISO/R 228. Toutes les autres dimensions
constituant les raccords pour tuyaux souples pour appareils
sont données en millimètres. Le5 tolérances sont conformes
de soudage, coupage et techniques connexes, par exemple aux dispositions de I'ISO1R 7.
pour les détendeurs conformes à I'ISO 2503 et les

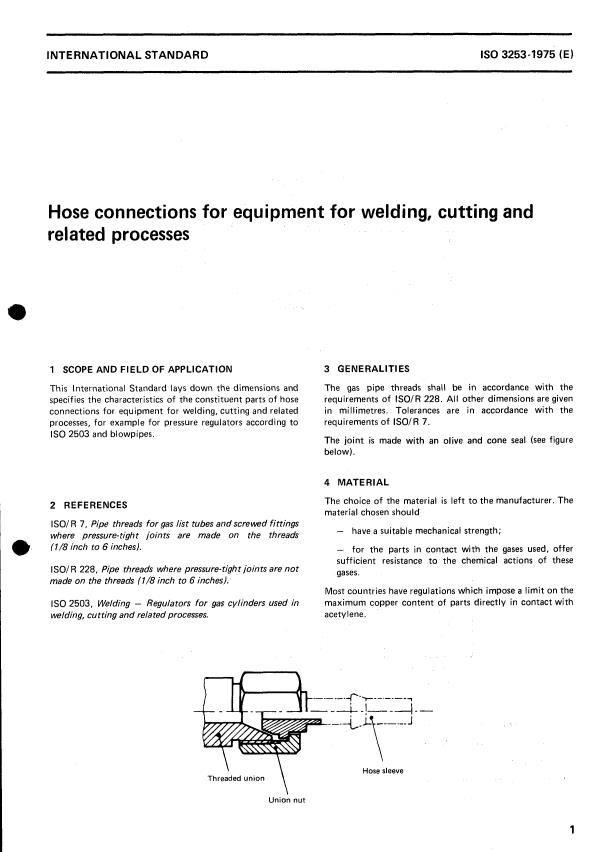

Le joint est réalisé par surface sphérique sur cône (voir
chalumeaux.
figure ci-dessous).
4 MATÉRIAUX
2 REFERENCES
Le choix des matériaux est laissé au constructeur
ISO/R 7, Filetages au pas du gaz pour ibes gaz 6 I irs
Les matériaux choisis doivent :
raccords filetés à joint d'étanchéité dans le filet (1/8 inch a
- avoir une résistance mécanique appropriée;
6 inches).
- pour les parties en contact avec les gaz utilisés,
ISO/R 22
...
