ISO 3253:1998
(Main)Gas welding equipment — Hose connections for equipment for welding, cutting and allied processes
Gas welding equipment — Hose connections for equipment for welding, cutting and allied processes
Matériel de soudage aux gaz — Raccords pour tuyaux souples pour appareils de soudage, coupage et techniques connexes
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 3253
Second edition
1998-09-01
Gas welding equipment — Hose
connections for equipment for welding,
cutting and allied processes
Matériel de soudage aux gaz — Raccords pour tuyaux souples pour
appareils de soudage, coupage et techniques connexes
A
Reference number
ISO 3253:1998(E)
---------------------- Page: 1 ----------------------
ISO 3253:1998(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
International Standard ISO 3253 was prepared by Technical Committee ISO/TC 44, Welding and allied processes,
Subcommittee SC 8, Equipment for gas welding, cutting and allied processes.
This second edition cancels and replaces the first edition (ISO 3253:1975), of which it constitutes a technical
revision.
Annex A of this International Standard is for information only.
© ISO1998
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet iso@iso.ch
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
©
INTERNATIONAL STANDARD ISO ISO 3253:1998(E)
Gas welding equipment — Hose connections for equipment for
welding, cutting and allied processes
1 Scope
This International Standard lays down the dimensions and specifies the characteristics of the constituent parts of
hose connections for equipment for welding, cutting and allied processes.
2 Normative references
The following standards contain provisions which, through reference in this text, constitute provisions of this
International Standard. At the time of publication, the editions indicated were valid. All standards are subject to
revision, and parties to agreements based on this International Standard are encouraged to investigate the
possibility of applying the most recent editions of the standards indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
ISO 228-1:1994, Pipe threads where pressure-tight joints are not made on the threads — Part 1: Dimensions,
tolerances and designation.
ISO 261:1998, ISO general-purpose metric screw threads — General plan.
ISO 9539:1988, Materials for equipment used in gas welding, cutting and allied processes.
3 General
The gas pipe threads shall be in accordance with the requirements of ISO 228-1. All other dimensions are given in
millimetres.
The joint is made with a under cone and cone seal (see figure 1).
Key
1 Hose coupling nipple
2 Union nut
3 Threaded union
Figure 1 — Hose connection
1
---------------------- Page: 3 ----------------------
© ISO
ISO 3253:1998(E)

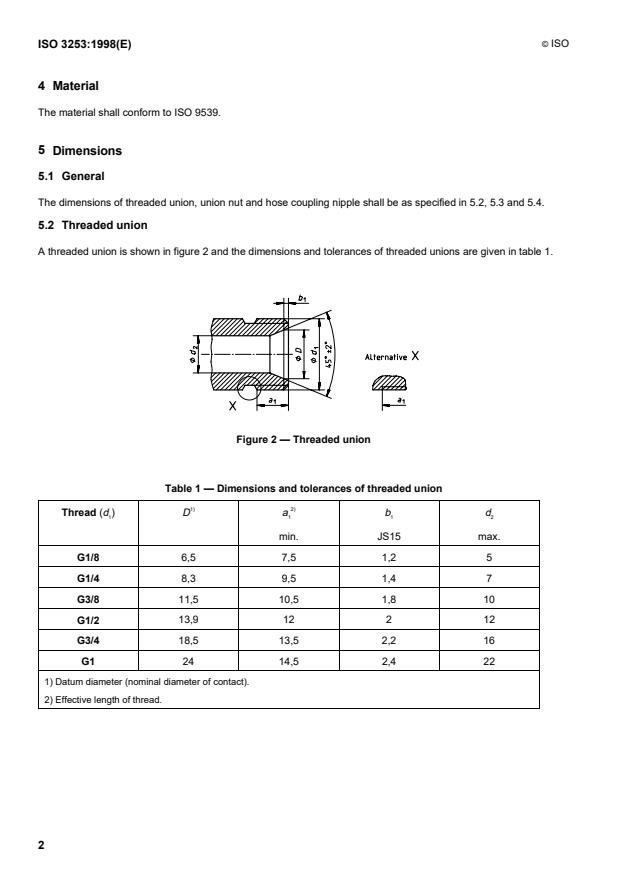

4 Material
The material shall conform to ISO 9539.
5 Dimensions
5.1 General
The dimensions of threaded union, union nut and hose coupling nipple shall be as specified in 5.2, 5.3 and 5.4.
5.2 Threaded union
A threaded union is shown in figure 2 and the dimensions and tolerances of threaded unions are given in table 1.
Figure 2 — Threaded union
Table 1 — Dimensions and tolerances of threaded union
1) 2)
Thread (d ) D a b d
1 1 1 2
min. JS15 max.
G1/8 6,5 7,5 1,2 5
G1/4 8,3 9,5 1,4 7
G3/8 11,5 10,5 1,8 10
G1/2 13,9 12 2 12
G3/4 18,5 13,5 2,2 16
G1 24 14,5 2,4 22
1) Datum diameter (nominal diameter of contact).
2) Effective length of thread.
2
---------------------- Page: 4 ----------------------
© ISO
ISO 3253:1998(E)
Tolerances for external thread according to class A.
The dimensions not given are left to the discretion of the manufacturer.
Type of thread to be used:
— right-hand for oxygen and non-fuel gases;
— left-hand for fuel gases.
NOTE For those countries using metric threads according to ISO 261 the dimensions are given in a
...
NORME ISO
INTERNATIONALE 3253
Deuxième édition
1998-09-01
Matériel de soudage aux gaz — Raccords
pour tuyaux souples pour appareils de
soudage, coupage et techniques connexes
Gas welding equipment — Hose connections for equipment for welding,
cutting and allied processes
A
Numéro de référence
ISO 3253:1998(F)
---------------------- Page: 1 ----------------------
ISO 3253:1998(F)

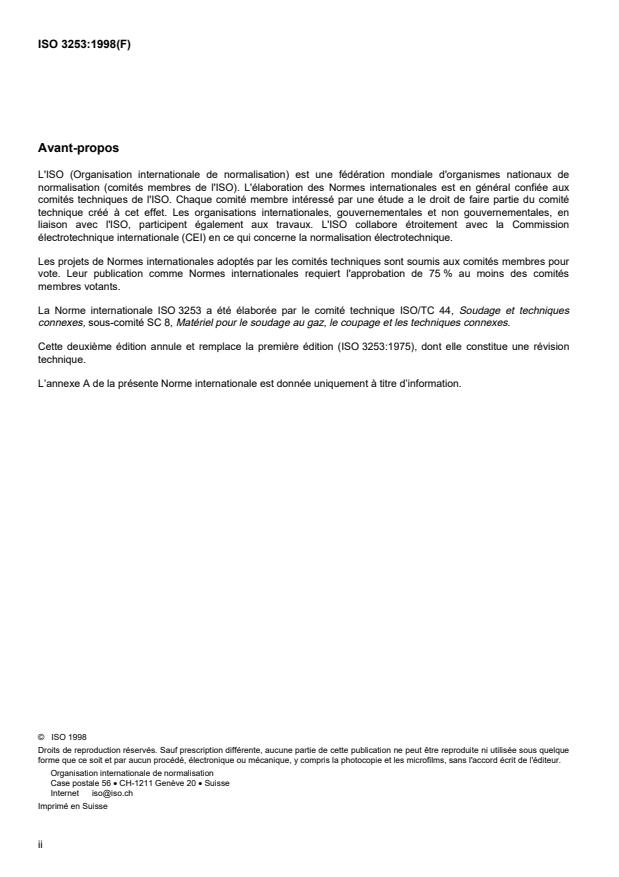

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO, participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
La Norme internationale ISO 3253 a été élaborée par le comité technique ISO/TC 44, Soudage et techniques
connexes, sous-comité SC 8, Matériel pour le soudage au gaz, le coupage et les techniques connexes.
Cette deuxième édition annule et remplace la première édition (ISO 3253:1975), dont elle constitue une révision
technique.
L’annexe A de la présente Norme internationale est donnée uniquement à titre d’information.
© ISO 1998
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet iso@iso.ch
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE © ISO ISO 3253:1998(F)
Matériel de soudage aux gaz — Raccords pour tuyaux souples
pour appareils de soudage, coupage et techniques connexes
1 Domaine d’application
La présente Norme internationale prescrit les dimensions et les caractéristiques des éléments constituant les
raccords pour tuyaux souples pour appareils de soudage, coupage et techniques connexes.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente Norme internationale. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente
Norme internationale sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en vigueur
à un moment donné.
ISO 228-1:1994, Filetages de tuyauterie pour raccordements sans étanchéité dans le filet — Partie 1: Dimensions,
tolérances et désignation.
ISO 261:1998, Filetages métriques ISO pour usages généraux — Vue d'ensemble.
ISO 9539:1988, Matériaux utilisés pour les matériels de soudage aux gaz, coupage et techniques connexes.
3 Généralités
Les filetages au pas du gaz doivent être conformes aux prescriptions de l'ISO 228-1. Toutes les autres dimensions
sont données en millimètres.
Le joint est réalisé par surface sphérique sur cône (voir figure 1).
1
---------------------- Page: 3 ----------------------
© ISO
ISO 3253:1998(F)

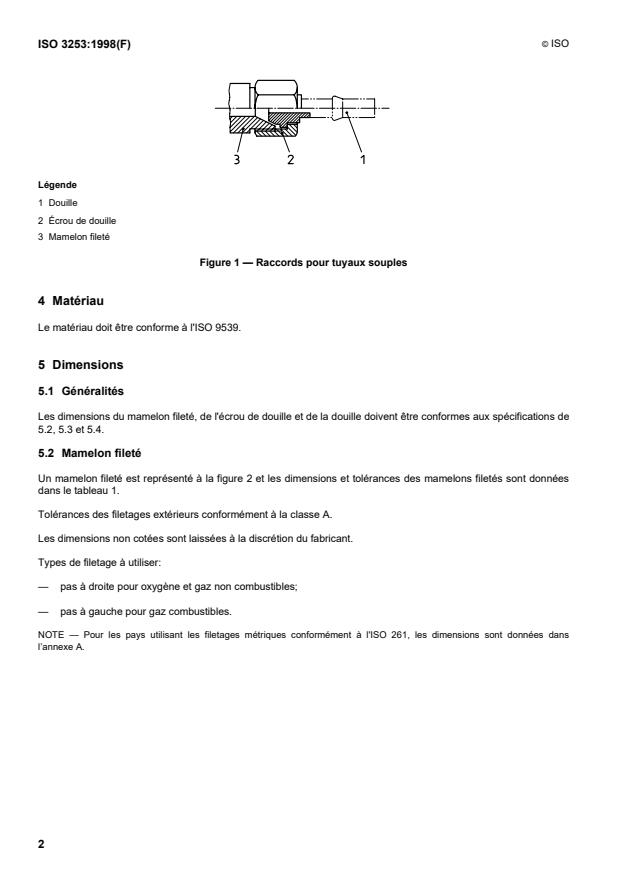

Légende
1 Douille
2 Écrou de douille
3 Mamelon fileté
Figure 1 — Raccords pour tuyaux souples
4 Matériau
Le matériau doit être conforme à l'ISO 9539.
5 Dimensions
5.1 Généralités
Les dimensions du mamelon fileté, de l'écrou de douille et de la douille doivent être conformes aux spécifications de
5.2, 5.3 et 5.4.
5.2 Mamelon fileté
Un mamelon fileté est représenté à la figure 2 et les dimensions et tolérances des mamelons filetés sont données
dans le tableau 1.
Tolérances des filetages extérieurs conformément à la classe A.
Les dimensions non cotées sont laissées à la discrétion du fabricant.
Types de filetage à utiliser:
— pas à droite pour oxygène et gaz non combustibles;
— pas à gauche pour gaz combustibles.
NOTE — Pour les pays utilisant les filetages métriques conformément à l'ISO 261, les dimensions sont données dans
l’annexe A.
2
---------------------- Page: 4 ----------------------
© ISO
ISO 3253:1998(F)
Figure 2 — Mamelon fileté
Tableau 1 — Dimensions et tolérances des mamelons filetés
2)
1)
a
Filetage (d ) b d
D 1
1 1 2
min.
JS15 max.
G1/8 6,5 7,5 1,2 5
G1/4 8,3 9,5 1,4 7
G3/8 11,5 10,5 1,8 10
13,9 12 2 12
G1/2
G3/4 18
...
