ISO 5347-16:1993
(Main)Methods for the calibration of vibration and shock pick-ups - Part 16: Testing of mounting torque sensitivity
Methods for the calibration of vibration and shock pick-ups - Part 16: Testing of mounting torque sensitivity
Lays down detailed specifications for the instrumentation and procedure to be used for mounting torque sensitivity testing. Applies to pick-ups mounted by screws, bolts or other threaded fasteners. The change in calibration factor due to the mounting torque is determined. Is applicable for a mounting torque range of one-half of the specified value, the specified value und twice the value of the specified mounting torque.
Méthodes pour l'étalonnage de capteurs de vibrations et de chocs — Partie 16: Essai de sensibilité de couple de serrage
L'ISO 5347 comprend une série de documents traitant des méthodes pour l'étalonnage de capteurs de vibrations et de chocs. La présente partie de l'ISO 5347 fournit des spécifications détaillées sur l'appareillage et le mode opératoire à utiliser pour l'essai de sensibilité de couple de serrage. Elle s'applique aux accéléromètres montés par vis, boulons ou autres moyens de fixation filetée. Le changement de la constante d'étalonnage dû au couple de serrage est déterminé. La présente partie de l'ISO 5347 est applicable pour une gamme du couple de serrage de la moitié de la valeur spécifiée, de la valeur spécifiée et de deux fois la valeur du couple de serrage spécifié.
General Information
- Status
- Published
- Publication Date
- 15-Dec-1993
- Technical Committee
- ISO/TC 108 - Mechanical vibration, shock and condition monitoring
- Drafting Committee
- ISO/TC 108/WG 34 - Calibration of vibration and shock transducers
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 17-Dec-2021
- Completion Date
- 13-Dec-2025
Relations
- Consolidated By
ISO 14919:2001 - Thermal spraying - Wires, rods and cords for flame and arc spraying - Classification - Technical supply conditions - Effective Date
- 06-Jun-2022
Overview
ISO 5347-16:1993 specifies instrumentation and procedures for measuring the mounting torque sensitivity of vibration and shock pick-ups (e.g., accelerometers) that are mounted with screws, bolts or other threaded fasteners. The standard defines how to determine the change in calibration factor caused by different mounting torques, and applies to tests at one-half of the specified mounting torque, the specified value, and twice the specified value.
Key topics and requirements
- Scope: Tests apply to pick-ups mounted by threaded fasteners; measures change in calibration factor with mounting torque.
- Test range: Three torque points - one-half of the specified torque, the specified torque, and twice the specified torque.
- Test environment: Room temperature maintained at 23 °C ± 3 °C.
- Vibration source: Use vibration equipment that complies with ISO 5347-3 (secondary vibration calibration).
- Fixture and mechanical tolerances:
- Steel fixture thickness ≥ three times the mounting-screw length, minimum 20 mm.
- Fixture surface roughness (arithmetical mean deviation) Ra < 1 µm.
- Surface flatness within two parallel planes 5 µm apart.
- Drilled/tapped holes perpendicularity: centreline must lie within a cylindrical zone 10 µm in diameter and a height equal to hole depth.
- Torque-measuring equipment: Must have a specified maximum total mounting torque error (the standard indicates less than about 15% of reading).
- Procedure essentials:
- Use recommended interface and thread lubrication and record it.
- Apply torque from zero to each test torque in one continuous procedure.
- Determine calibration factor at the reference frequency and amplitude for each torque.
- Result expression: Torque sensitivity ST (percentage) is calculated from the calibration factors. In general form:
- ST = ((s_torque – s_specified) / s_specified) × 100
- Report the maximum torque sensitivity observed.
Applications and users
- Calibration laboratories performing vibration sensor calibration and verification.
- Manufacturers of accelerometers and vibration transducers for production and quality control.
- Test houses and R&D teams assessing the effect of mounting practices on sensor performance.
- Engineers specifying sensor installation requirements for field measurements where mounting torque may affect accuracy.
Related standards
- ISO 5347 series - Methods for the calibration of vibration and shock pick-ups (notably ISO 5347‑3 for secondary vibration calibration).
- Other parts in the ISO 5347 family cover primary/secondary calibration methods, transverse sensitivity, acoustic sensitivity, temperature sensitivity, magnetic sensitivity, and more.
Keywords: ISO 5347-16, mounting torque sensitivity, vibration pick-up calibration, accelerometer mounting torque, vibration sensor calibration, ISO 5347.
ISO 5347-16:1993 - Methods for the calibration of vibration and shock pick-ups
ISO 5347-16:1993 - Méthodes pour l'étalonnage de capteurs de vibrations et de chocs
ISO 5347-16:1993 - Méthodes pour l'étalonnage de capteurs de vibrations et de chocs
Frequently Asked Questions
ISO 5347-16:1993 is a standard published by the International Organization for Standardization (ISO). Its full title is "Methods for the calibration of vibration and shock pick-ups - Part 16: Testing of mounting torque sensitivity". This standard covers: Lays down detailed specifications for the instrumentation and procedure to be used for mounting torque sensitivity testing. Applies to pick-ups mounted by screws, bolts or other threaded fasteners. The change in calibration factor due to the mounting torque is determined. Is applicable for a mounting torque range of one-half of the specified value, the specified value und twice the value of the specified mounting torque.
Lays down detailed specifications for the instrumentation and procedure to be used for mounting torque sensitivity testing. Applies to pick-ups mounted by screws, bolts or other threaded fasteners. The change in calibration factor due to the mounting torque is determined. Is applicable for a mounting torque range of one-half of the specified value, the specified value und twice the value of the specified mounting torque.
ISO 5347-16:1993 is classified under the following ICS (International Classification for Standards) categories: 17.160 - Vibrations, shock and vibration measurements. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 5347-16:1993 has the following relationships with other standards: It is inter standard links to ISO 14919:2001. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 5347-16:1993 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
INTERNATIONAL IS0
STANDARD 5347-16
First edition
1993-V-15
Methods for the calibration of vibration
and shock pick-ups -
Part 16:
Testing of mounting torque sensitivity
M&hodes pour 1’8talonnage de capteurs de vibrations et de chocs -
Partie 16: Essai de sensibilitG de couple de serrage
Reference number
IS0 5347-169 993(E)
BSO 5347=16:1993(1E)

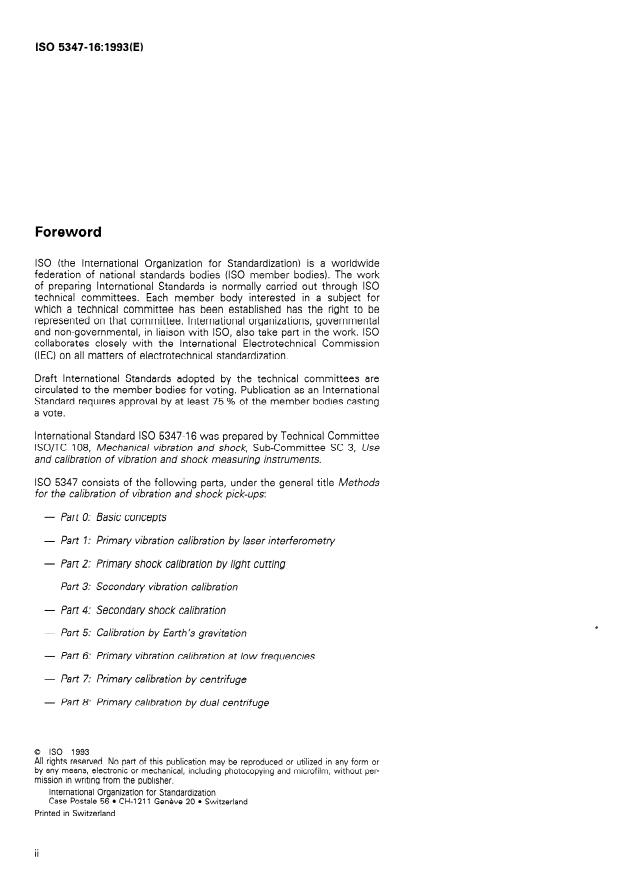

Foreword
IS0 (the lnternational Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the lnternational Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 5347-‘l6 was prepared by Technical Committee
lSO/TC 108, Mechanical vibration and shock, Sub-Committee SC 3, Use
and calibration of vibration and shock measuring instruments.
IS0 5347 consists of the following parts, under the general title Methods
for the calibration of vibration and shock pick-ups:
- Part 0: Basic concepts
- Part 1: Primary vibration calibration by laser in terferometry
- Part 2: Primary shock calibration by light cutting
- Part 3: Secondary vibration calibration
- Part 4: Secondary shock calibration
- Part 5: Calibration by Earth’s gravitation
- Part 6: Primary vibration calibration at low frequencies
- Part 7: Primary calibration by ten trifuge
- Part 8: Primary calibration by dual ten trifuge
0 IS0 1993
All rights reserved. No part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without per-
mission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l Cl-l-l 211 Genbve 20 l Switzerland
Printed in Switzerland
ii
IS0 5347=16:1993(E)
- Part 9: Secondary vibration calibration by comparison of phase an-
g/es
- Part IO: Primary calibration by high-impact shocks
- Part 7 7s Testing of transverse vibration sensitivity
shock sensitivity
- Part 12: Testing of transverse
- Part 13: Testing of base strain sensitivity
- Part 74: Resonance frequency testing of undamped accelerometers
on a steel block
- Part 15: Testing of acoustic sensitivity
- Part 16: Testing of mounting torque sensitivity
- Part 17: Testing of fixed temperature sensitivity
- Part 18: Testing of transient temperature sensitivity
- Part 19: Testing of magnetic field sensitivity
- Part 20: Primary vibration calibration by the reciprocity method

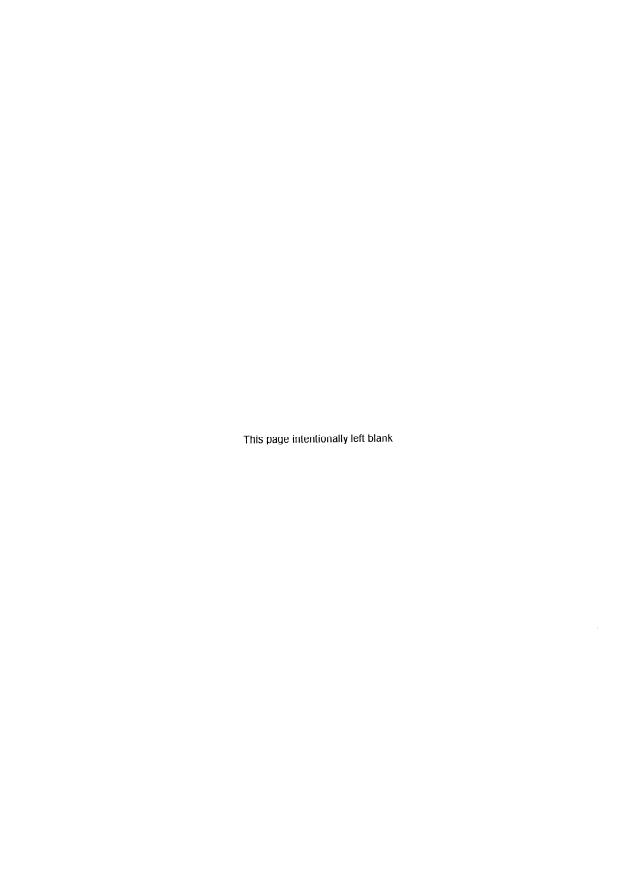

This page intentionally left blank
IS0 5347=16:1993(E)
INTERNATIONAL STANDARD
Methods for the calibration of vibration and shock
pick-ups -
Part 16:
Testing
...
ISO
NORME
INTERNATIONALE
Première édition
1993-l 2-l 5
Méthodes pour l’étalonnage de capteurs
de vibrations et de chocs -
Partie 16:
Essai de sensibilité de couple de serrage
Methods for the calibration of vibration and shock pick-ups -
Part 16: Testing of mounting torque sensitivity
Numéro de référence
ISO 5347-l 6:1993(F)
SS0 5347=16:1993(F)

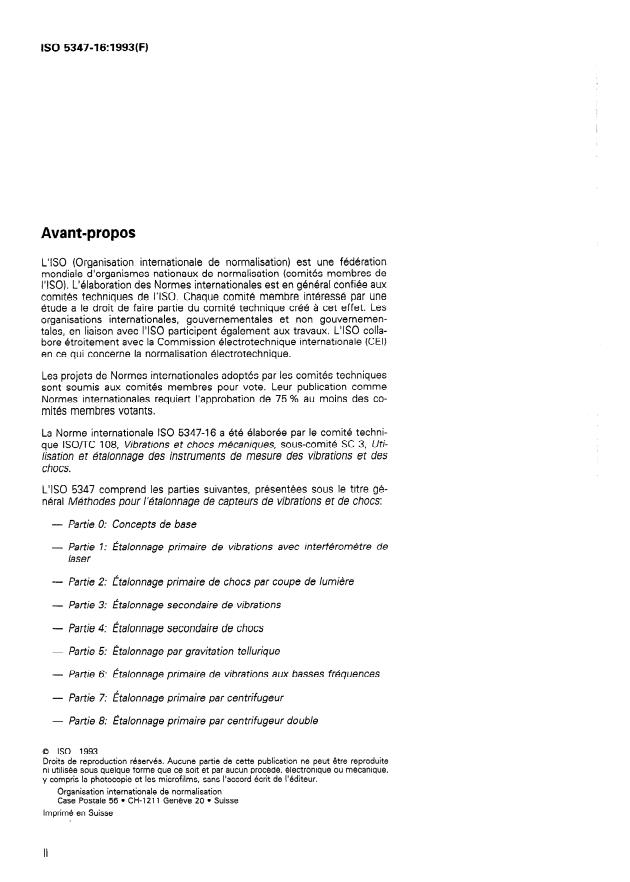

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de l’IS0. Chaque comité membre intéresse par une
étude a le droit de faire partie du comité technique créé a cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. LYS0 colla-
bore étroitement avec la Commission électrotechnique internationale (CE11
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptes par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 5347-16 a été élaborée par le comité techni-
que ISOPC 108, Vibrations et chocs mécaniques, sous-comité SC 3, Uti-
lisa tion et étalonnage des instruments de mesure des vibrations et des
chocs.
L’ISO 5347 comprend les parties suivantes, présentees sous le titre gé-
néral Méthodes pour l’étalonnage de capteurs de vibrations et de chocs:
- Partie. 0: Concepts de base
.
- Partie 1 . Etalonnage primaire de vibrations avec interféromètre de
laser
- Partie 2: Étalonnage primaire de chocs par coupe de lumière
- Partie 3: Étalonnage secondaire de vibrations
- Partie 4: Étalonnage secondaire de chocs
- Partie 5: Étalonnage par gravitation tellurique
- Partie 6: Étalonnage primaire de vibrations aux basses fréquences
- Partie 7: Étalonnage primaire par centrifugeur
- Partie 6: Étalonnage primaire par centrifugeur double
63 ISO 1993
Droits de reproduction reservés. Aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-1 211 Geneve 20 0 Suisse
Imprimé en Suisse
ii
ISO 5347=16:1993(F)
- Partie 9: Étalonnage secondaire de vibrations par comparaison des
angles de phase
- Partie 10: Étalonnage primaire de chocs a impact élevé
- Partie Il: Essai de sensibilité aux vibrations transversales
- Partie 12: Essai de sensibilité aux chocs transversaux
- Partie 13: Essai de sensibilité de con train te de base
- Partie 14: Essai de fréquence de résonance sur masse d’acier
d’accéléromètres non amortis
- Partie 15: Essai de sensibilité acoustique
- Partie 16: Essai de sensibilité de couple de serrage
- Partie 17: Essai de sensibilité de température fixe
- Fartie 18: Essai de sensibilité de température transitoire
- Partie 19: Essai de sensibilité de champ magnétique
- Partie 20: Étalonnage primaire de vibrations par méthode réciproque
. . .
III
Page blanche
NORME IINTERNATIONALE ISO 5347=16:1993(F)
Méthodes pour l’étalonnage de capteurs de vibrations
et de chocs -
Partie 16:
Essai de sensibilité de couple de serrage
1 Domaine d’application 3 Appareillage
L’ISO 5347 comprend une série de docu
...
ISO
NORME
INTERNATIONALE
Première édition
1993-l 2-l 5
Méthodes pour l’étalonnage de capteurs
de vibrations et de chocs -
Partie 16:
Essai de sensibilité de couple de serrage
Methods for the calibration of vibration and shock pick-ups -
Part 16: Testing of mounting torque sensitivity
Numéro de référence
ISO 5347-l 6:1993(F)
SS0 5347=16:1993(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de l’IS0. Chaque comité membre intéresse par une
étude a le droit de faire partie du comité technique créé a cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. LYS0 colla-
bore étroitement avec la Commission électrotechnique internationale (CE11
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptes par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 5347-16 a été élaborée par le comité techni-
que ISOPC 108, Vibrations et chocs mécaniques, sous-comité SC 3, Uti-
lisa tion et étalonnage des instruments de mesure des vibrations et des
chocs.
L’ISO 5347 comprend les parties suivantes, présentees sous le titre gé-
néral Méthodes pour l’étalonnage de capteurs de vibrations et de chocs:
- Partie. 0: Concepts de base
.
- Partie 1 . Etalonnage primaire de vibrations avec interféromètre de
laser
- Partie 2: Étalonnage primaire de chocs par coupe de lumière
- Partie 3: Étalonnage secondaire de vibrations
- Partie 4: Étalonnage secondaire de chocs
- Partie 5: Étalonnage par gravitation tellurique
- Partie 6: Étalonnage primaire de vibrations aux basses fréquences
- Partie 7: Étalonnage primaire par centrifugeur
- Partie 6: Étalonnage primaire par centrifugeur double
63 ISO 1993
Droits de reproduction reservés. Aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-1 211 Geneve 20 0 Suisse
Imprimé en Suisse
ii
ISO 5347=16:1993(F)
- Partie 9: Étalonnage secondaire de vibrations par comparaison des
angles de phase
- Partie 10: Étalonnage primaire de chocs a impact élevé
- Partie Il: Essai de sensibilité aux vibrations transversales
- Partie 12: Essai de sensibilité aux chocs transversaux
- Partie 13: Essai de sensibilité de con train te de base
- Partie 14: Essai de fréquence de résonance sur masse d’acier
d’accéléromètres non amortis
- Partie 15: Essai de sensibilité acoustique
- Partie 16: Essai de sensibilité de couple de serrage
- Partie 17: Essai de sensibilité de température fixe
- Fartie 18: Essai de sensibilité de température transitoire
- Partie 19: Essai de sensibilité de champ magnétique
- Partie 20: Étalonnage primaire de vibrations par méthode réciproque
. . .
III
Page blanche
NORME IINTERNATIONALE ISO 5347=16:1993(F)
Méthodes pour l’étalonnage de capteurs de vibrations
et de chocs -
Partie 16:
Essai de sensibilité de couple de serrage
1 Domaine d’application 3 Appareillage
L’ISO 5347 comprend une série de docu
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
