ISO 22553-12:2020
(Main)Paints and varnishes - Electro-deposition coatings - Part 12: Sedimentation on horizontal areas
Paints and varnishes - Electro-deposition coatings - Part 12: Sedimentation on horizontal areas
This document specifies a method for assessing the sedimentation of electro-deposition coating materials on horizontal surfaces used for automotive industries and other general industrial applications, e.g. chiller units, consumer products, radiators, aerospace, agriculture.
Peintures et vernis — Peintures d'électrodéposition — Partie 12: Sédimentation sur des surfaces horizontales
Le présent document spécifie une méthode d’évaluation de la sédimentation sur des surfaces horizontales de produits de peintures d’électrodéposition destinés aux industries automobiles et autres applications industrielles générales, par exemple unités frigorifiques, biens de consommation, radiateurs, aérospatiale, agriculture.
General Information
- Status
- Published
- Publication Date
- 04-May-2020
- Technical Committee
- ISO/TC 35/SC 9 - General test methods for paints and varnishes
- Current Stage
- 9060 - Close of review
- Completion Date
- 02-Dec-2030
Overview
ISO 22553-12:2020 - Paints and varnishes - Electro-deposition coatings - Part 12: Sedimentation on horizontal areas - specifies a laboratory test method to assess sedimentation of electro-deposition (e-coat) coating materials on horizontal surfaces. The method is intended for automotive applications and other industrial uses (e.g., chiller units, radiators, consumer products, aerospace, agriculture) where sedimentation on horizontal areas can affect appearance and performance.
Key topics and technical requirements
- Test principle: Immerse an L-shaped test panel in an e-coat bath, deposit the coating under controlled conditions, oven-dry/cure, then visually evaluate the formerly horizontal surface for sedimentation defects (stripes, inclusions, etc.).
- Specimen: Phosphated L-panel, folded to (90 ± 5)°, horizontal surface width (70 ± 5) mm.
- Apparatus and materials: laboratory deposition tank with recirculation and DC supply, agitation (mixing impeller ≥ 50 mm), thickness gauge (max error 0.1 µm), thermometer (±0.1 °C), stopwatch, oven with specified temperature stability.
- Bath control: Homogenize the e-coat bath (example mixing speed ~500 min⁻¹), maintain bath temperature to product requirements (note: document recommends ±0.5 °C control during deposition; typical range 25–35 °C).
- Deposition parameters: Select voltage and deposition time to achieve the nominal expected dry film thickness; increase to application voltage and hold for selected time.
- Post-deposition: Rinse panels with demineralized water per ISO 23321 to remove excess, then dry/cure per product specifications.
- Evaluation: Visual inspection of the horizontal face using the ISO 4628-1 classification scale (0–5: no change to very marked change). Measure final dry film thickness using ISO 2808 methods.
- Reproducibility: The standard specifies a single determination; no fidelity data are provided in the document.
- Reporting: Test report must include product ID, reference to ISO 22553-12:2020, bath voltage and temperature, application times, curing conditions, dry film thickness and measurement method, ISO 4628-1 result, deviations, anomalies, and test date.
Applications and users
- Primary users: E-coat formulators, automotive OEM and supplier quality teams, independent coating test laboratories, R&D teams, and specification writers.
- Practical value: Detects and quantifies sedimentation-related appearance defects on horizontal areas of components, supports product development, quality control, and batch acceptance for parts sensitive to horizontal deposition (radiators, chilled equipment, consumer enclosures, aerospace components).
Related standards
- ISO 2808 - film thickness measurement methods
- ISO 4618 and ISO 22553-1 - terminology for paints and e-coat vocabulary
- ISO 23321 - demineralized water specification for paint testing
- ISO 4628-1 - classification of appearance changes (visual rating 0–5)
Keywords: ISO 22553-12:2020, electro-deposition coatings, e-coat sedimentation test, L-panel, horizontal surface sedimentation, automotive coating test, film thickness, ISO 2808, ISO 4628-1.
ISO 22553-12:2020 - Paints and varnishes — Electro-deposition coatings — Part 12: Sedimentation on horizontal areas Released:5/5/2020
ISO 22553-12:2020 - Peintures et vernis — Peintures d'électrodéposition — Partie 12: Sédimentation sur des surfaces horizontales Released:10/25/2021
Frequently Asked Questions
ISO 22553-12:2020 is a standard published by the International Organization for Standardization (ISO). Its full title is "Paints and varnishes - Electro-deposition coatings - Part 12: Sedimentation on horizontal areas". This standard covers: This document specifies a method for assessing the sedimentation of electro-deposition coating materials on horizontal surfaces used for automotive industries and other general industrial applications, e.g. chiller units, consumer products, radiators, aerospace, agriculture.
This document specifies a method for assessing the sedimentation of electro-deposition coating materials on horizontal surfaces used for automotive industries and other general industrial applications, e.g. chiller units, consumer products, radiators, aerospace, agriculture.
ISO 22553-12:2020 is classified under the following ICS (International Classification for Standards) categories: 87.040 - Paints and varnishes. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 22553-12:2020 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 22553-12
First edition
2020-05
Paints and varnishes — Electro-
deposition coatings —
Part 12:
Sedimentation on horizontal areas
Peintures et vernis — Peintures d'électrodéposition —
Partie 12: Sédimentation sur des surfaces horizontales
Reference number
©
ISO 2020
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

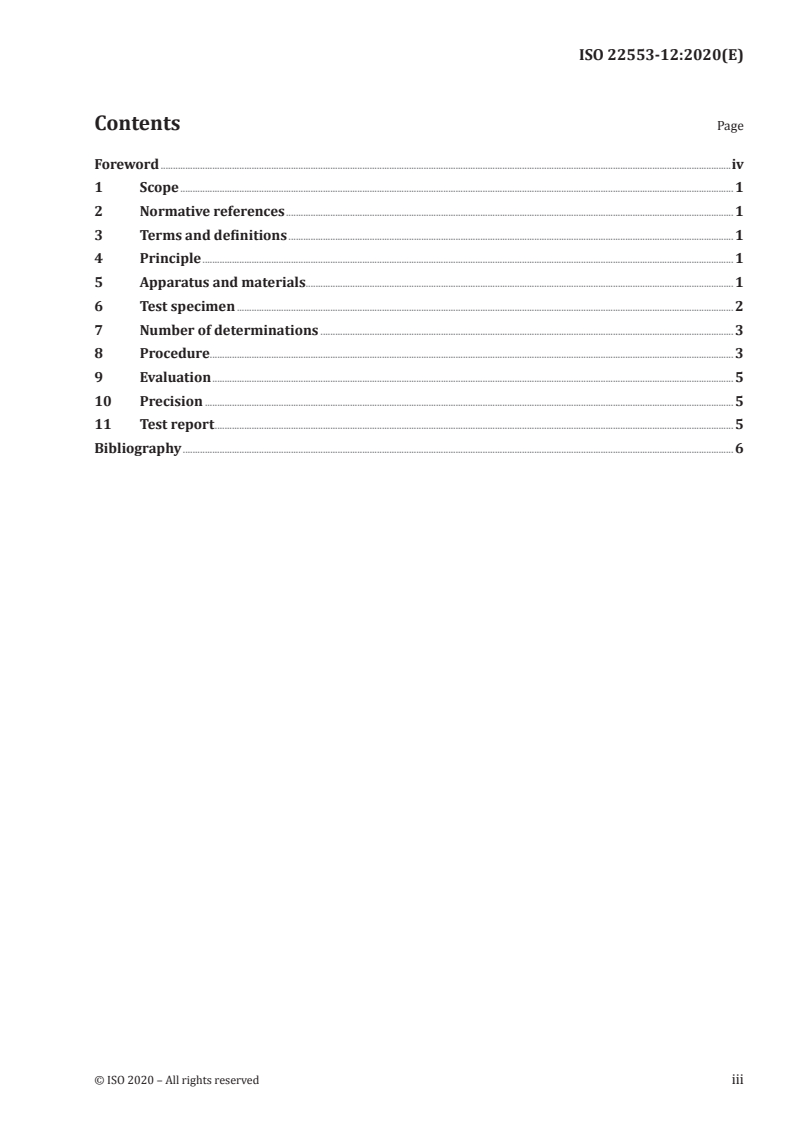

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus and materials. 1
6 Test specimen . 2
7 Number of determinations . 3
8 Procedure. 3
9 Evaluation . 5
10 Precision . 5
11 Test report . 5
Bibliography . 6
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee
SC 9, General test methods for paints and varnishes.
A list of all parts in the ISO 22553 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
INTERNATIONAL STANDARD ISO 22553-12:2020(E)
Paints and varnishes — Electro-deposition coatings —
Part 12:
Sedimentation on horizontal areas
1 Scope
This document specifies a method for assessing the sedimentation of electro-deposition coating
materials on horizontal surfaces used for automotive industries and other general industrial
applications, e.g. chiller units, consumer products, radiators, aerospace, agriculture.
...
NORME ISO
INTERNATIONALE 22553-12
Première édition
2020-05
Peintures et vernis — Peintures
d'électrodéposition —
Partie 12:
Sédimentation sur des surfaces
horizontales
Paints and varnishes — Electro-deposition coatings —
Part 12: Sedimentation on horizontal areas
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 1
4 Principe. 1
5 Appareillage et matériaux .1
6 Éprouvette . 2
7 Nombre de déterminations . .3
8 Mode opératoire . 3
9 Évaluation . 5
10 Fidélité . 5
11 Rapport d’essai .5
Bibliographie . 6
iii

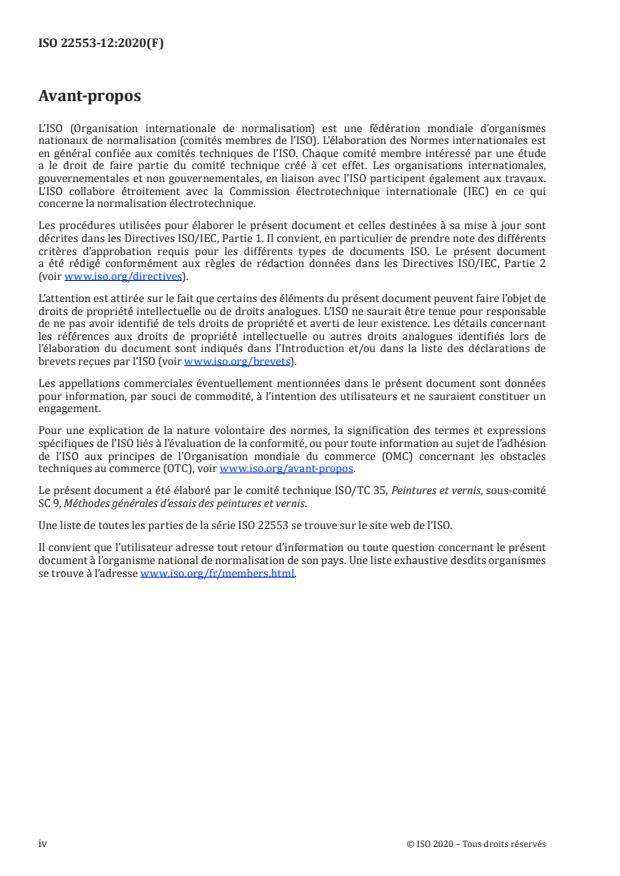

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 35, Peintures et vernis, sous-comité
SC 9, Méthodes générales d’essais des peintures et vernis.
Une liste de toutes les parties de la série ISO 22553 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
NORME INTERNATIONALE ISO 22553-12:2020(F)
Peintures et vernis — Peintures d'électrodéposition —
Partie 12:
Sédimentation sur des surfaces horizontales
1 Domaine d’application
Le présent document spécifie une méthode d’évaluation de la sédimentation sur des surfaces
horizontales de produits de peintures d’électrodéposition destinés aux industries automobiles et
autres applications industrielles générales, par exemple unités frigorifiques, biens de consommation,
radiateurs, aérospatiale, agriculture.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour le
...
