INTERNATIONAL STANDARD ISO 15749-2:2004(E)
Ships and marine technology — Drainage systems on ships
and marine structures —
Part 2:
Sanitary drainage, drain piping for gravity systems
1 Scope
This part of ISO 15749 applies to the design of sanitary drain lines in gravity systems (gravity drainage) on
ships and marine structures.
For planning and basic requirements, see ISO 15749-1.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
1)
IMO Resolution A.753 (18), Guidelines for the application of plastic pipes on ships
ISO 65, Carbon steel tubes suitable for screwing in accordance with ISO 7-1
ISO 4200, Plain end steel tubes, welded and seamless — General tables of dimensions and masses per unit
length
ISO 7268, Pipe components — Definition of nominal pressure
ISO 9329-1, Seamless steel tubes for pressure purposes — Technical delivery conditions — Part 1: Unalloyed
steels with specific room temperature properties
ISO 9330-1, Welded steel tubes for pressure purposes — Technical delivery conditions — Part 1: Unalloyed
steel tubes with specified room temperature properties
ISO 15749-1, Ships and marine technology — Drainage systems on ships and marine structures — Part 1:
Sanitary drainage-system design
ISO 15749-4, Ships and marine technology — Drainage systems on ships and marine structures — Part 4:
Sanitary drainage, sewage disposal pipes
1) Published by International Maritime Organization, London.
Available from IMO Secretariat, Publications Section, 101-104 Piccadilly, London W1V, United Kingdom.
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 15749-1 apply.
4 Gravity systems
4.1 Description
4.1.1 Drain lines in gravity systems convey wastewater by gravity to a collector tank or sewage treatment
plant.
4.1.2 Wastewater lines downstream of the sewage treatment plant are not part of the gravity system. For
their configuration, ISO 15749-4 applies.
4.1.3 Figure 1 gives an example of a drainage system with drain lines in a gravity system.
4.2 Operating pressure
2)
Pipes in sanitary systems (drain and vent lines) shall be designed such that the operating pressure (internal
pressure) cannot exceed 0,5 bar.
5 Pipes
5.1 General
Depending on the location, the following pipes may be used for gravity drain lines and vent lines:
steel pipes in accordance with 5.2;
3)
steel pipes and CuNiFe pipes with spigot and socket joints in accordance with 5.3;
CuNiFe pipes in accordance with 5.4;
PVC-U pipes in accordance with 5.5; plastic pipes shall be approved in accordance with
IMO Resolution A.753 (18).
For nominal bores see Table 1.
Table 1 — Nominal bores for drain lines
Nominal bore, NB 32 40 50 65 70 80 100 125 150
Steel and CuNiFe pipes X X X X — X X X X
Spigot and socket pipes — X X — X X X X X
PVC-U pipes X X X X — X X X X
X: NB possible for this type of pipe;
—: NB not possible for this type of pipe.
2) For definitions see ISO 7268.
3) Hereinafter referred to as spigot and socket pipes.
2 © ISO 2004 – All rights reserved
5.2 Steel pipes
The following types of pipes are applicable:
seamless steel pipes in accordance with ISO 4200 and ISO 9329-1, of S 235 JR;
welded steel pipes in accordance with ISO 4200 and ISO 9330-1, of S 235 JR;
threaded steel pipes in accordance with ISO 65, of S 185.
For dimensions see Table 2.
Table 2 — Dimensions of steel pipes
Nominal bore, NB
32 40 50 65 80 100 125 150
Outside diameter of pipe d
mm 42,4 48,3 60,3 76,1 88,9 114,3 139,7 168,3
A mm 4,5
Wall thickness s
B mm 6,3 7,1 8 8,8
min
N mm 2,3 2,6 2,9 3,2 3,6 4
NOTE Other minimu
...
МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 15749-2
Первое издание
2004-05-01
Суда и морские технологии. Сточные и
осушительные системы на судах и
морских сооружениях.
Часть 2.
Санитарные сточные системы,
трубопроводы систем
гравитационного типа
Ships and marine technology – Drainage systems on ships and marine
structures –
Part 2: Sanitary drainage, drain piping for gravity systems
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
©
ISO 2004
Отказ от ответственности при работе в PDF
Настоящий файл PDF может содержать интегрированные шрифты. В соответствии с условиями лицензирования, принятыми
фирмой Adobe, этот файл можно распечатать или смотреть на экране, но его нельзя изменить, пока не будет получена
лицензия на интегрированные шрифты и они не будут установлены на компьютере, на котором ведется редактирование. В
случае загрузки настоящего файла заинтересованные стороны принимают на себя ответственность за соблюдение
лицензионных условий фирмы Adobe. Центральный секретариат ISO не несет никакой ответственности в этом отношении.
Adobe - торговый знак фирмы Adobe Systems Incorporated.
Подробности, относящиеся к программным продуктам, использованные для создания настоящего файла PDF, можно найти в
рубрике General Info файла; параметры создания PDF были оптимизированы для печати. Были приняты во внимание все
меры предосторожности с тем, чтобы обеспечить пригодность настоящего файла для использования комитетами-членами
ISO. В редких случаях возникновения проблемы, связанной со сказанным выше, просьба проинформировать Центральный
секретариат по адресу, приведенному ниже.
ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ
Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в какой-либо форме или
каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без предварительного письменного
согласия ISO, которое должно быть получено после запроса о разрешении, направленного по адресу, приведенному ниже, или в
комитет-член ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 734 09 47
E-mail copyright @ iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2004 – Все права сохраняются
Содержание Страница
Предисловие .iv
1 Область применения .1
2 Нормативные ссылки .1
3 Термины и определения .1
4 Гравитационные системы .2
5 Трубопроводы .2
6 Монтаж трубопроводов.4
7 Определение значений номинальных внутреннего диаметра.5
8 Сборная цистерна и установка для очистки сточных вод.8
9 Испытания и эксплуатация труб .8
10 Откачка сточных вод .8
11 Пример сточной системы .8
Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в
деятельности, для которой был создан технический комитет, имеет право быть представленным в этом
комитете. Международные правительственные и неправительственные организации, имеющие связи с
ISO, также принимают участие в работах. Что касается стандартизации в области электротехники, то
ISO работает в тесном сотрудничестве с Международной электротехнической комиссией (IEC).
Проекты международных стандартов разрабатываются в соответствии с правилами, установленными в
Директивах ISO/IEC, Часть 2.
Основная задача технических комитетов заключается в подготовке международных стандартов.
Проекты международных стандартов, принятые техническими комитетами, рассылаются комитетам-
членам на голосование. Их опубликование в качестве международных стандартов требует одобрения
не менее 75 % комитетов-членов, принимающих участие в голосовании.
Следует иметь в виду, что некоторые элементы настоящего международного стандарта могут быть
объектом патентных прав. ISO не может нести ответственность за идентификацию какого-либо одного
или всех патентных прав.
ISO 15749-2 подготовлен Техническим комитетом ISO/TC 8, Суда и морские технологии,
Подкомитетом SC 3, Трубопроводы и механизмы.
ISO 15749 состоит из следующих частей под общим названием Суда и морские технологии. Сточные
и осушительные системы на судах и морских сооружениях:
⎯ Часть 1. Проектирование санитарных сточных и осушительных систем
⎯ Часть 2. Санитарные сточные системы, трубопроводы систем гравитационного типа
⎯ Часть 3. Санитарные сточные системы, трубопроводы систем вакуумного типа
⎯ Часть 4. Санитарные сточные системы, трубопроводы откачки сточных вод
⎯ Часть 5. Осушение палуб, грузовых помещений и плавательных бассейнов
iv © ISO 2004 – Все права сохраняются
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 15749-2:2004(R)
Суда и морские технологии. Сточные и осушительные
системы на судах и морских сооружениях.
Часть 2.
Санитарные сточные системы, трубопроводы систем
гравитационного типа
1 Область применения
Настоящая часть ISO 15749 распространяется на проектирование санитарных сточных и
осушительных трубопроводов в cточных системах гравитационного типа на суднах и морских
сооружениях.
Что касается планирования и основных требований, см. ISO 15749-1.
2 Нормативные ссылки
Следующие ссылочные документы являются обязательными при применении данного документа. Для
жестких ссылок применяется только цитированное издание документа. Для плавающих ссылок
необходимо использовать самое последнее издание нормативного ссылочного документа (включая
любые изменения).
IMO Resolution A.753 (18), Руководящие указания по применению пластмассовых труб на судах
ISO 65, Трубы из углеродистой стали предназначенной резьбового соединения по ISO 7-1
ISO 4200, Трубы стальные с гладкими концами, сварные и бесшовные. Общие таблицы размеров и
масс на единицу мерной длины
ISO 7268, Арматура. Определение номинального давления
ISO 9329-1, Трубы стальные бесшовные напорные. Технические условия поставки. Часть 1.
Нелегированные стали с заданными характеристиками пpи комнатной температуре
ISO 9330-1, Трубы стальные сварные напорные. Технические условия поставки. Часть 1. Трубы из
нелегированной стали с заданными хаpактеpистиками при комнатной температуре
ISO 15749-1, Суда и морские технологии. Сточные и осушительные системы на судах и морских
сооружениях. Часть 1. Проектирование санитарных сточных систем
ISO 15749-4, Суда и морские технологии. Сточные и осушительные системы на судах и морских
сооружениях. Часть 4. Санитарные сточные системы, трубопроводы откачки сточных вод
3 Термины и определения
В настоящем документе используются термины и определения, установленные в ISO 15749-1.
Опубликовано международной морской организацией, Лондон.
Можно заказать в секретариате IMO, отдел публикаций, 101-104 Picсadilly, London W1V, United Kingdom.
4 Гравитационные системы
4.1 Описание
4.1.1 Сточные трубопроводы в гравитационных системах транспортируют сточные воды под
действием силы тяжести (самотеком) в сборную цистерну или в установку для их очистки.
4.1.2 Трубопроводы установленные за установкой для очистки сточных вод не является частью
гравитационной системы. Что касается их расположения, см. ISO 15749-4.
4.1.3 На Рисунке 1 представлен пример сточной системы с трубопроводами, входящими в
гравитационную систему.
4.2 Рабочее давление
Трубопроводы для санитарно – технических систем (сточные трубопроводы и вентиляционные линии)
должны проектироваться так, чтобы рабочее давление (внутреннее давление) не превышало
значения, равного 0,5 бар.
5 Трубопроводы
5.1 Общие положения
В зависимости от местоположения для вертикальных сливных трубопроводов и вентиляционных
линий могут использоваться следующие трубы:
⎯ стальные трубы в соответствии с 5.2;
⎯ стальные трубы и трубы из сплава CuNiFe с раструбными и муфтовыми соединениями в
соответствии с 5.3;
⎯ трубы из сплава CuNiFe в соответствии с 5.4;
⎯ Трубы из PVC-U в соответствии с 5.5; пластмассовые трубы должны утверждаться в соответствии с
документом IMO Resolution A.753 (18).
Номинальные значения внутреннего диаметра труб приведены в Таблице 1.
Таблица 1 — Номинальные значения внутреннего диаметра сточных трубопроводов
Номинальный внутренний
32 40 50 65 70 80 100 125 150
диаметр, NB
Трубы из стали и сплава CuNiFe X X X X — X X X X
Трубы с раструбами и муфтами — X X — X X X X X
Трубы из PVC-U X X X X — X X X X
X: NB возможна для этого типа труб;
—: NB невозможна для этого типа труб.
Определения см. в международном стандарте ISO 7268.
В дальнейшем они называются трубами с раструбами и муфтами.
2 © ISO 2004 – Все права сохраняются
5.2 Стальные трубы
Применяются стальные трубы следующих типов:
⎯ бесшовные стальные трубы S 235 JR в соответствии с ISO 4200 и ISO 9329-1;
⎯ сварные стальные трубы S 235 JR в соответствии с ISO 4200 и ISO 9330-1;
⎯ стальные трубы с резьбой S 185 в соответствии с ISO 65.
Размеры стальных труб приведены в Таблице 2.
Таблица 2 — Размеры стальных труб
Номинальный внутренний диаметр,
32 40 50 65 80 100 125 150
NB
Наружный диаметр трубы d мм 42,4 48,3 60,3 76,1 88,9 114,3 139,7 168,3
Толщина стенок s A мм 4,5
мин
B мм 6,3 7,1 8 8,8
N мм 2,3 2,6 2,9 3,2 3,6 4
ПРИМЕЧАНИЕ В соответствии с требованиями классификационного общества могут рассматриваться
другие минимальные значения толщины стенок.
Для выбора серии толщины стенок в зависимости от положения см. Таблицу 3.
Таблица 3 — Серии толщины стенок в зависимости от положения
Положение Серия толщины стенок
Цистерны с одинаковой средой A
а
Цистерны с разными средами В
Трубопроводы, проложенные ниже палубы надводного борта или
палубы переборок, ведущие к отверстию сброса сточных вод за
...

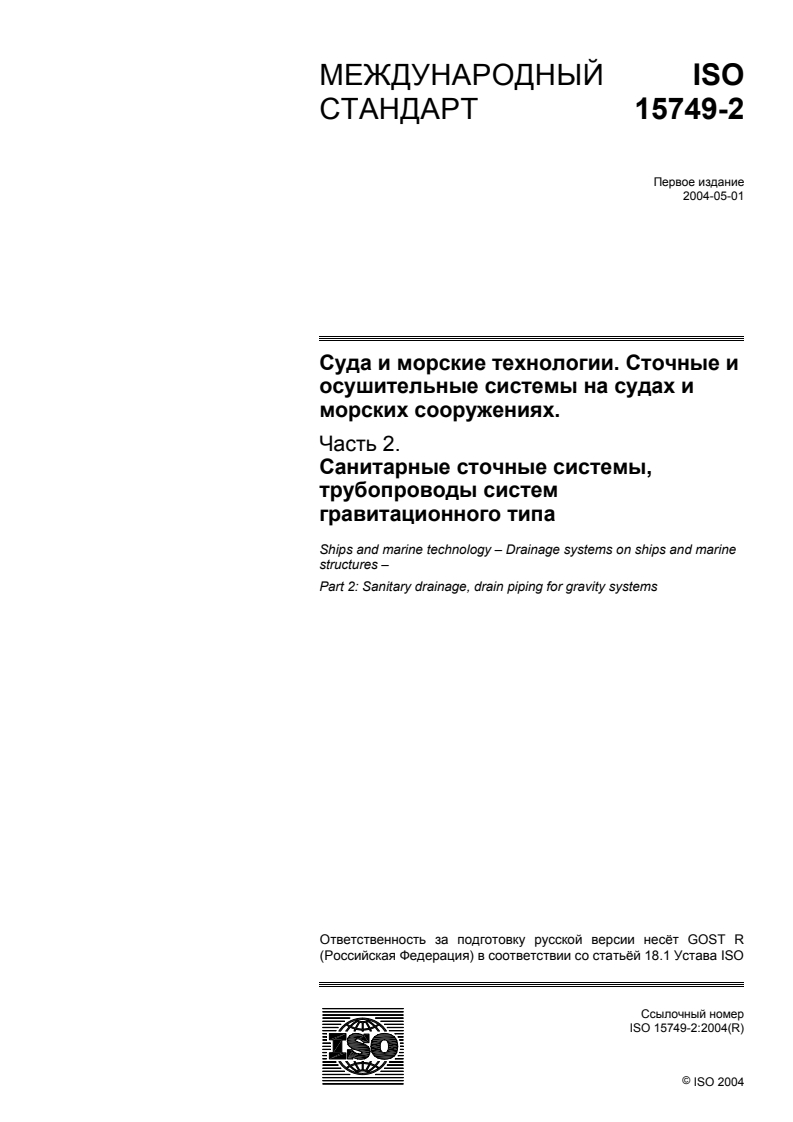

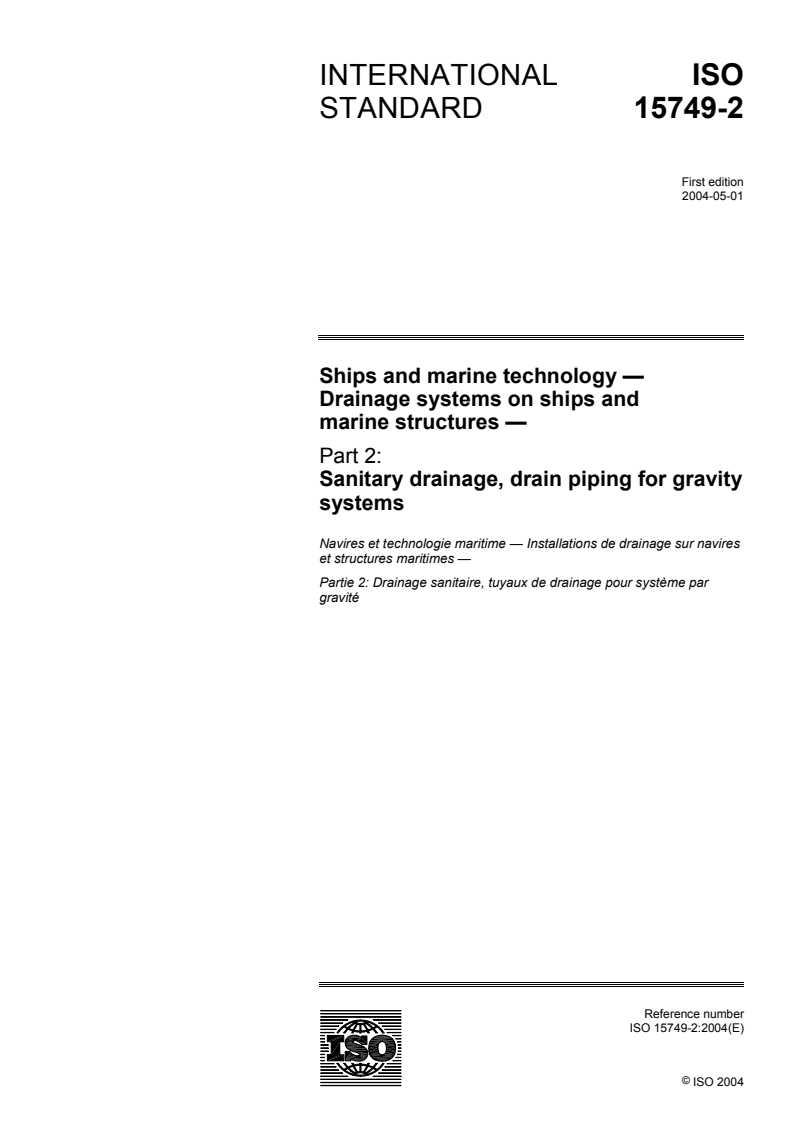

МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 15749-2
Первое издание
2004-05-01
Суда и морские технологии. Сточные и
осушительные системы на судах и
морских сооружениях.
Часть 2.
Санитарные сточные системы,
трубопроводы систем
гравитационного типа
Ships and marine technology – Drainage systems on ships and marine
structures –
Part 2: Sanitary drainage, drain piping for gravity systems
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
©
ISO 2004
Отказ от ответственности при работе в PDF
Настоящий файл PDF может содержать интегрированные шрифты. В соответствии с условиями лицензирования, принятыми
фирмой Adobe, этот файл можно распечатать или смотреть на экране, но его нельзя изменить, пока не будет получена
лицензия на интегрированные шрифты и они не будут установлены на компьютере, на котором ведется редактирование. В
случае загрузки настоящего файла заинтересованные стороны принимают на себя ответственность за соблюдение
лицензионных условий фирмы Adobe. Центральный секретариат ISO не несет никакой ответственности в этом отношении.
Adobe - торговый знак фирмы Adobe Systems Incorporated.
Подробности, относящиеся к программным продуктам, использованные для создания настоящего файла PDF, можно найти в
рубрике General Info файла; параметры создания PDF были оптимизированы для печати. Были приняты во внимание все
меры предосторожности с тем, чтобы обеспечить пригодность настоящего файла для использования комитетами-членами
ISO. В редких случаях возникновения проблемы, связанной со сказанным выше, просьба проинформировать Центральный
секретариат по адресу, приведенному ниже.
ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ
Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в какой-либо форме или
каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без предварительного письменного
согласия ISO, которое должно быть получено после запроса о разрешении, направленного по адресу, приведенному ниже, или в
комитет-член ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 734 09 47
E-mail copyright @ iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2004 – Все права сохраняются

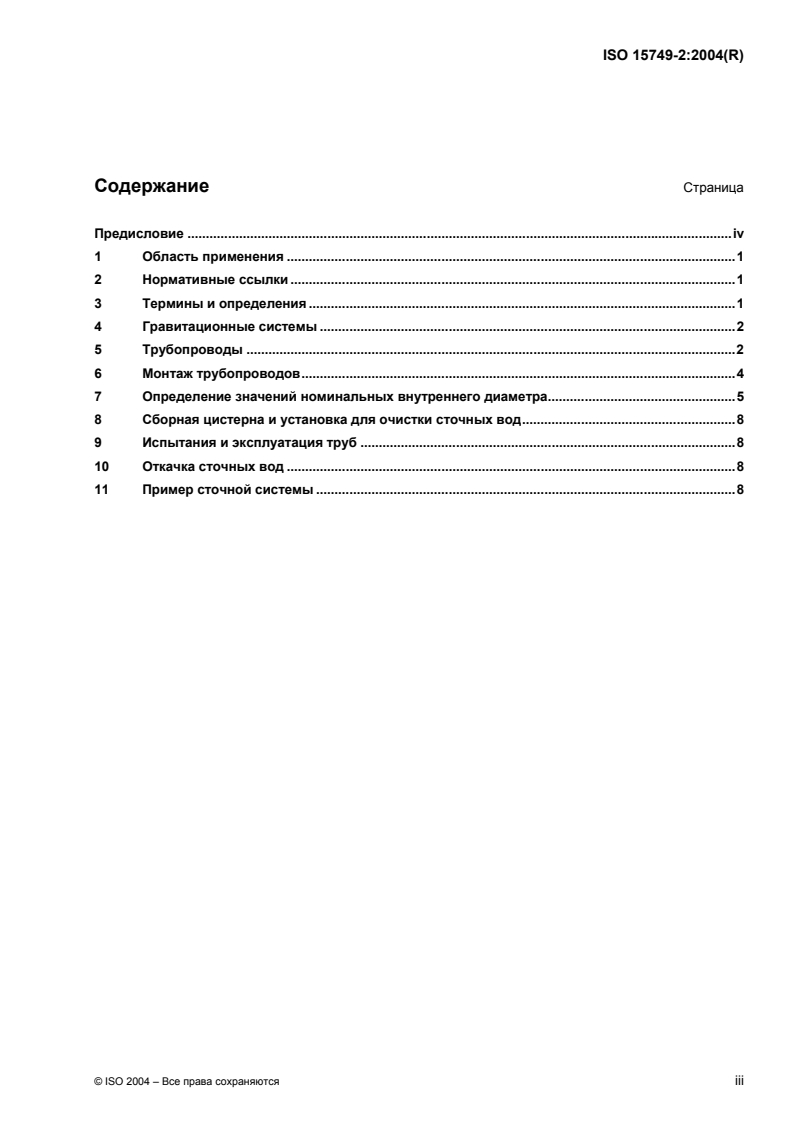

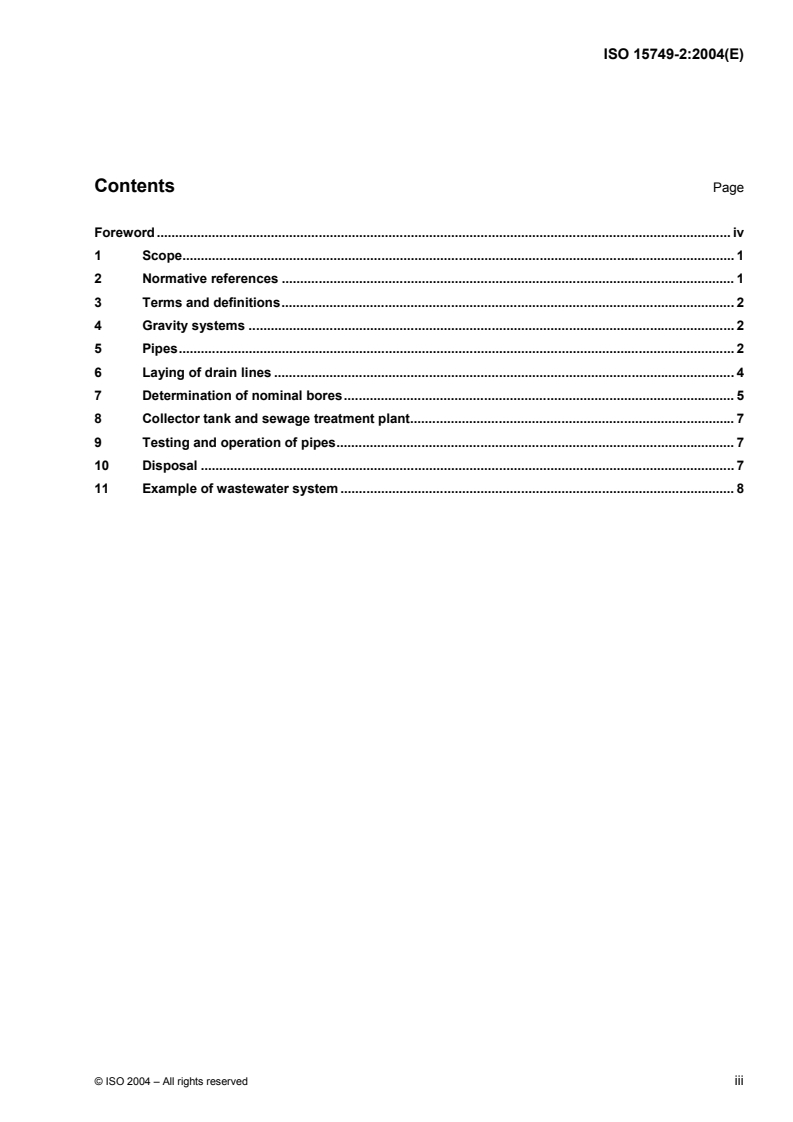

Содержание Страница
Предисловие .iv
1 Область применения .1
2 Нормативные ссылки .1
3 Термины и определения .1
4 Гравитационные системы .2
5 Трубопроводы .2
6 Монтаж трубопроводов.4
7 Определение значений номинальных внутреннего диаметра.5
8 Сборная цистерна и установка для очистки сточных вод.8
9 Испытания и эксплуатация труб .8
10 Откачка сточных вод .8
11 Пример сточной системы .8

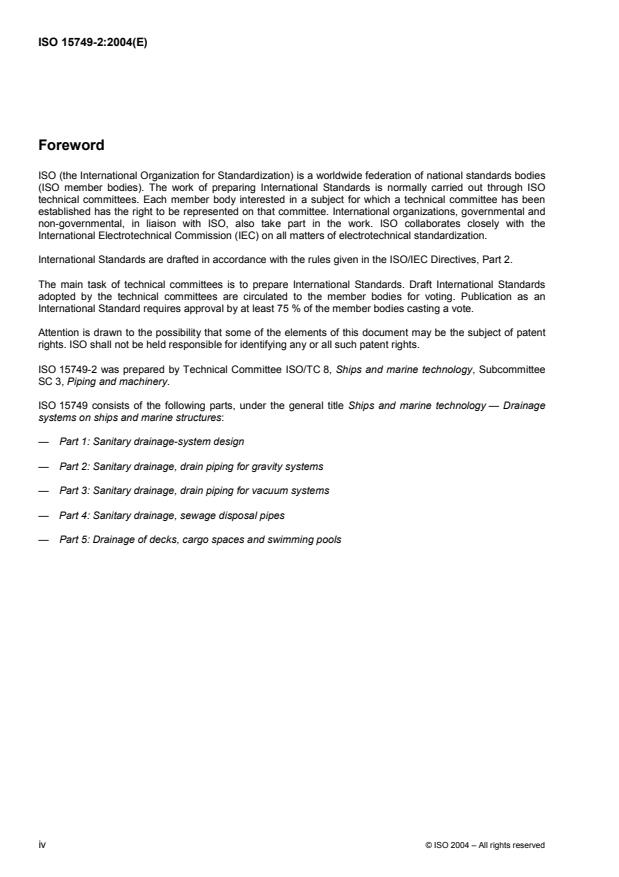

Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в
деятельности, для которой был создан технический комитет, имеет право быть представленным в этом
комитете. Международные правительственные и неправительственные организации, имеющие связи с
ISO, также принимают участие в работах. Что касается стандартизации в области электротехники, то
ISO работает в тесном сотрудничестве с Международной электротехнической комиссией (IEC).
Проекты международных стандартов разрабатываются в соответствии с правилами, установленными в
Директивах ISO/IEC, Часть 2.
Основная задача технических комитетов заключается в подготовке международных стандартов.
Проекты международных стандартов, принятые техническими комитетами, рассылаются комитетам-
членам на голосование. Их опубликование в качестве международных стандартов требует одобрения
не менее 75 % комитетов-членов, принимающих участие в голосовании.
Следует иметь в виду, что некоторые элементы настоящего международного стандарта могут быть
объектом патентных прав. ISO не может нести ответственность за идентификацию какого-либо одного
или всех патентных прав.
ISO 15749-2 подготовлен Техническим комитетом ISO/TC 8, Суда и морские технологии,
Подкомитетом SC 3, Трубопроводы и механизмы.
ISO 15749 состоит из следующих частей под общим названием Суда и морские технологии. Сточные
и осушительные системы на судах и морских сооружениях:
⎯ Часть 1. Проектирование санитарных сточных и осушительных систем
⎯ Часть 2. Санитарные сточные системы, трубопроводы систем гравитационного типа
⎯ Часть 3. Санитарные сточные системы, трубопроводы систем вакуумного типа
⎯ Часть 4. Санитарные сточные системы, трубопроводы откачки сточных вод
⎯ Часть 5. Осушение палуб, грузовых помещений и плавательных бассейнов
iv © ISO 2004 – Все права сохраняются
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 15749-2:2004(R)
Суда и морские технологии. Сточные и осушительные
системы на судах и морских сооружениях.
Часть 2.
Санитарные сточные системы, трубопроводы систем
гравитационного типа
1 Область применения
Настоящая часть ISO 15749 распространяется на проектирование санитарных сточных и
осушительных трубопроводов в cточных системах гравитационного типа на суднах и морских
сооружениях.
Что касается планирования и основных требований, см. ISO 15749-1.
2 Нормативные ссылки
Следующие ссылочные документы являются обязательными при применении данного документа. Для
жестких ссылок применяется только цитированное издание документа. Для плавающих ссылок
необходимо использовать самое последнее издание нормативного ссылочного документа (включая
любые изменения).
IMO Resolution A.753 (18), Руководящие указания по применению пластмассовых труб на судах
ISO 65, Трубы из углеродистой стали предназначенной резьбового соединения по ISO 7-1
ISO 4200, Трубы стальные с гладкими концами, сварные и бесшовные. Общие таблицы размеров и
масс на единицу мерной длины
ISO 7268, Арматура. Определение номинального давления
ISO 9329-1, Трубы стальные бесшовные напорные. Технические условия поставки. Часть 1.
Нелегированные стали с заданными характеристиками пpи комнатной температуре
ISO 9330-1, Трубы стальные сварные напорные. Технические условия поставки. Часть 1. Трубы из
нелегированной стали с заданными хаpактеpистиками при комнатной температуре
ISO 15749-1, Суда и морские технологии. Сточные и осушительные системы на судах и морских
сооружениях. Часть 1. Проектирование санитарных сточных систем
ISO 15749-4, Суда и морские технологии. Сточные и осушительные системы на судах и морских
сооружениях. Часть 4. Санитарные сточные системы, трубопроводы откачки сточных вод
3 Термины и определения
В настоящем документе используются термины и определения, установленные в ISO 15749-1.
Опубликовано международной морской организацией, Лондон.
Можно заказать в секретариате IMO, отдел публикаций, 101-104 Picсadilly, London W1V, United Kingdom.
4 Гравитационные системы
4.1 Описание
4.1.1 Сточные трубопроводы в гравитационных системах транспортируют сточные воды под
действием силы тяжести (самотеком) в сборную цистерну или в установку для их очистки.
4.1.2 Трубопроводы установленные за установкой для очистки сточных вод не является частью
гравитационной системы. Что касается их расположения, см. ISO 15749-4.
4.1.3 На Рисунке 1 представлен пример сточной системы с трубопроводами, входящими в
гравитационную систему.
4.2 Рабочее давление
Трубопроводы для санитарно – технических систем (сточные трубопроводы и вентиляционные линии)
должны проектироваться так, чтобы рабочее давление (внутреннее давление) не превышало
значения, равного 0,5 бар.
5 Трубопроводы
5.1 Общие положения
В зависимости от местоположения для вертикальных сливных трубопроводов и вентиляционных
линий могут использоваться следующие трубы:
⎯ стальные трубы в соответствии с 5.2;
⎯ стальные трубы и трубы из сплава CuNiFe с раструбными и муфтовыми соединениями в
соответствии с 5.3;
⎯ трубы из сплава CuNiFe в соответствии с 5.4;
⎯ Трубы из PVC-U в соответствии с 5.5; пластмассовые трубы должны утверждаться в соответствии с
документом IMO Resolution A.753 (18).
Номинальные значения внутреннего диаметра труб приведены в Таблице 1.
Таблица 1 — Номинальные значения внутреннего диаметра сточных трубопроводов
Номинальный внутренний
32 40 50 65 70 80 100 125 150
диаметр, NB
Трубы из стали и сплава CuNiFe X X X X — X X X X
Трубы с раструбами и муфтами — X X — X X X X X
Трубы из PVC-U X X X X — X X X X
X: NB возможна для этого типа труб;
—: NB невозможна для этого типа труб.
Определения см. в международном стандарте ISO 7268.
В дальнейшем они называются трубами с раструбами и муфтами.
2 © ISO 2004 – Все права сохраняются
5.2 Стальные трубы
Применяются стальные трубы следующих типов:
⎯ бесшовные стальные трубы S 235 JR в соответствии с ISO 4200 и ISO 9329-1;
⎯ сварные стальные трубы S 235 JR в соответствии с ISO 4200 и ISO 9330-1;
⎯ стальные трубы с резьбой S 185 в соответствии с ISO 65.
Размеры стальных труб приведены в Таблице 2.
Таблица 2 — Размеры стальных труб
Номинальный внутренний диаметр,
32 40 50 65 80 100 125 150
NB
Наружный диаметр трубы d мм 42,4 48,3 60,3 76,1 88,9 114,3 139,7 168,3
Толщина стенок s A мм 4,5
мин
B мм 6,3 7,1 8 8,8
N мм 2,3 2,6 2,9 3,2 3,6 4
ПРИМЕЧАНИЕ В соответствии с требованиями классификационного общества могут рассматриваться
другие минимальные значения толщины стенок.
Для выбора серии толщины стенок в зависимости от положения см. Таблицу 3.
Таблица 3 — Серии толщины стенок в зависимости от положения
Положение Серия толщины стенок
Цистерны с одинаковой средой A
а
Цистерны с разными средами В
Трубопроводы, проложенные ниже палубы надводного борта или
палубы переборок, ведущие к отверстию сброса сточных вод за
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
