ISO 12140-2:2020
(Main)Agricultural trailers and trailed equipment - Drawbar jacks - Part 2: Application safety, test methods and acceptance criteria
Agricultural trailers and trailed equipment - Drawbar jacks - Part 2: Application safety, test methods and acceptance criteria
This document specifies safety requirements, test procedures, and establishes minimum acceptance criteria for the application of telescopic mechanical screw- and nut-type drawbar jacks and hydraulic drawbar jacks intended to be fitted on the implement tongue of interchangeable towed machinery and hereafter referred to as "implement(s)" as original equipment or jacks fitted with a jack attachment mount. This document applies to implement mounted jacks or jacks fitted with a jack attachment mount. These jacks are used specifically for supporting the hitch points of implements during storage, lifting and lowering of implement tongues to facilitate attaching to or disconnecting from an agricultural tractor and levelling of machinery for stationary use. The drawbars are those which are designed to couple with the mechanical connections of towing vehicles.
Remorques agricoles et matériel traîné — Béquilles d'attelage — Partie 2: Sécurité d'application, méthodes d'essai et critères d'acceptation
Le présent document spécifie les exigences de sécurité, les modes opératoires d'essai et établit les critères d'acceptation minimaux pour l'application des béquilles d'attelage mécaniques télescopiques de type à vis-écrou et des béquilles d'attelage hydrauliques destinées à être montées sur l'attelage de machines remorquées interchangeables et ici appelées « équipement(s) » en tant qu'équipements d'origine ou que béquilles équipées d'une console de fixation. Le présent document s'applique aux béquilles montées sur équipement ou munies d'une console de fixation. Ces béquilles sont utilisées en particulier pour supporter les points d'attelage des équipements lors du remisage, du soulever ou abaisser les axes d'attelage, afin de faciliter leur accouplement ou leur désaccouplement avec un tracteur agricole, et mettre à niveau le matériel pour son utilisation fixe. Les barres d'attelage sont conçues pour être accouplées aux raccords mécaniques des véhicules tracteurs.
General Information
- Status
- Published
- Publication Date
- 06-Sep-2020
- Technical Committee
- ISO/TC 23/SC 3 - Safety and comfort
- Drafting Committee
- ISO/TC 23/SC 3 - Safety and comfort
- Current Stage
- 9060 - Close of review
- Completion Date
- 04-Mar-2031
Relations
- Consolidated By
ISO 13402:2025 - Surgical and dental hand instruments - Determination of resistance against autoclaving, corrosion and thermal exposure - Effective Date
- 01-Oct-2022
Overview - ISO 12140-2:2020 (Drawbar jacks, application safety)
ISO 12140-2:2020 specifies safety requirements, test methods and minimum acceptance criteria for telescopic mechanical (screw- and nut-type) and hydraulic drawbar jacks fitted to the implement tongue of interchangeable towed agricultural machinery. The standard covers implement-mounted jacks or jacks with an attachment mount used to support hitch points during storage, lifting/lowering of implement tongues, attachment/detachment from tractors, and levelling for stationary use.
Key topics and technical requirements
- Scope and applicability: Applies to implement-mounted drawbar jacks intended to couple with towing vehicles’ mechanical connections.
- Ground pressure: Average ground pressure at rated dynamic compressive load shall not exceed 760 kPa (exceptions for wheels/special bases intended for improved surfaces).
- Prevention of accidental movement: Jacks must be designed or fitted with devices to prevent unexpected winding or dropping while the implement is in motion.
- Security in operating/storage positions: Foldable or movable jacks must be lockable and secure in both storage and operating positions.
- Hydraulic safety: Hydraulic jack systems must comply with ISO 4413 requirements for hydraulic fluid power systems and components.
- Application performance and load criteria:
- Static vertical load: Jack stand system must withstand 200% of the largest application vertical static load without functional or catastrophic failure.
- Static side load: Must withstand 120% vertical load while a horizontal side load equal to 50% of the largest vertical static load is applied.
- Test methods (jack stand system application tests):
- Installation per manufacturer instructions; new jacks for each test with optional 10-cycle break-in.
- Ground contact pressure calculation formula provided (ρ = F/A).
- Capacity tests include maximum static vertical and side-load procedures, with assessments for functional failure (e.g., inability to complete 10 loaded cycles) and catastrophic failure (structural failure, visible cracking, permanent deformation).
- Hydraulic load-holding test: With static compressive load extended to maximum, vertical height must not decrease more than 1 mm every 10 minutes over a 30-minute period.
- Marking/instructions: Adjustable mounts require affixed instruction signs near the jack mount indicating proper jack adjustment.
Practical applications and users
This standard is essential for:
- Implement manufacturers designing and specifying drawbar jacks and jack stand systems.
- Test laboratories and compliance engineers performing safety and acceptance testing.
- OEMs and suppliers of mechanical screw-type and hydraulic jacks for agricultural trailers and trailed equipment.
- Safety officers and fleet managers seeking to verify jack performance and reduce ground/structural failures.
- Regulatory bodies referencing harmonized test methods for market surveillance.
Related standards
- ISO 12140-1 (Design safety, test methods and acceptance criteria)
- ISO 4413 (Hydraulic fluid power - safety)
- ISO 6489, ISO 12934, ISO 24347 (mechanical connections and vocabulary for agricultural vehicles)
Keywords: ISO 12140-2, drawbar jacks, agricultural trailers, application safety, test methods, acceptance criteria, hydraulic jacks, mechanical screw jacks, jack stand system, ground pressure, static load testing.
ISO 12140-2:2020 - Agricultural trailers and trailed equipment — Drawbar jacks — Part 2: Application safety, test methods and acceptance criteria Released:9/7/2020
ISO 12140-2:2020 - Remorques agricoles et matériel traîné — Béquilles d'attelage — Partie 2: Sécurité d'application, méthodes d'essai et critères d'acceptation Released:9/7/2020
Frequently Asked Questions
ISO 12140-2:2020 is a standard published by the International Organization for Standardization (ISO). Its full title is "Agricultural trailers and trailed equipment - Drawbar jacks - Part 2: Application safety, test methods and acceptance criteria". This standard covers: This document specifies safety requirements, test procedures, and establishes minimum acceptance criteria for the application of telescopic mechanical screw- and nut-type drawbar jacks and hydraulic drawbar jacks intended to be fitted on the implement tongue of interchangeable towed machinery and hereafter referred to as "implement(s)" as original equipment or jacks fitted with a jack attachment mount. This document applies to implement mounted jacks or jacks fitted with a jack attachment mount. These jacks are used specifically for supporting the hitch points of implements during storage, lifting and lowering of implement tongues to facilitate attaching to or disconnecting from an agricultural tractor and levelling of machinery for stationary use. The drawbars are those which are designed to couple with the mechanical connections of towing vehicles.
This document specifies safety requirements, test procedures, and establishes minimum acceptance criteria for the application of telescopic mechanical screw- and nut-type drawbar jacks and hydraulic drawbar jacks intended to be fitted on the implement tongue of interchangeable towed machinery and hereafter referred to as "implement(s)" as original equipment or jacks fitted with a jack attachment mount. This document applies to implement mounted jacks or jacks fitted with a jack attachment mount. These jacks are used specifically for supporting the hitch points of implements during storage, lifting and lowering of implement tongues to facilitate attaching to or disconnecting from an agricultural tractor and levelling of machinery for stationary use. The drawbars are those which are designed to couple with the mechanical connections of towing vehicles.
ISO 12140-2:2020 is classified under the following ICS (International Classification for Standards) categories: 65.060.01 - Agricultural machines and equipment in general. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 12140-2:2020 has the following relationships with other standards: It is inter standard links to ISO 13402:2025. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 12140-2:2020 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)

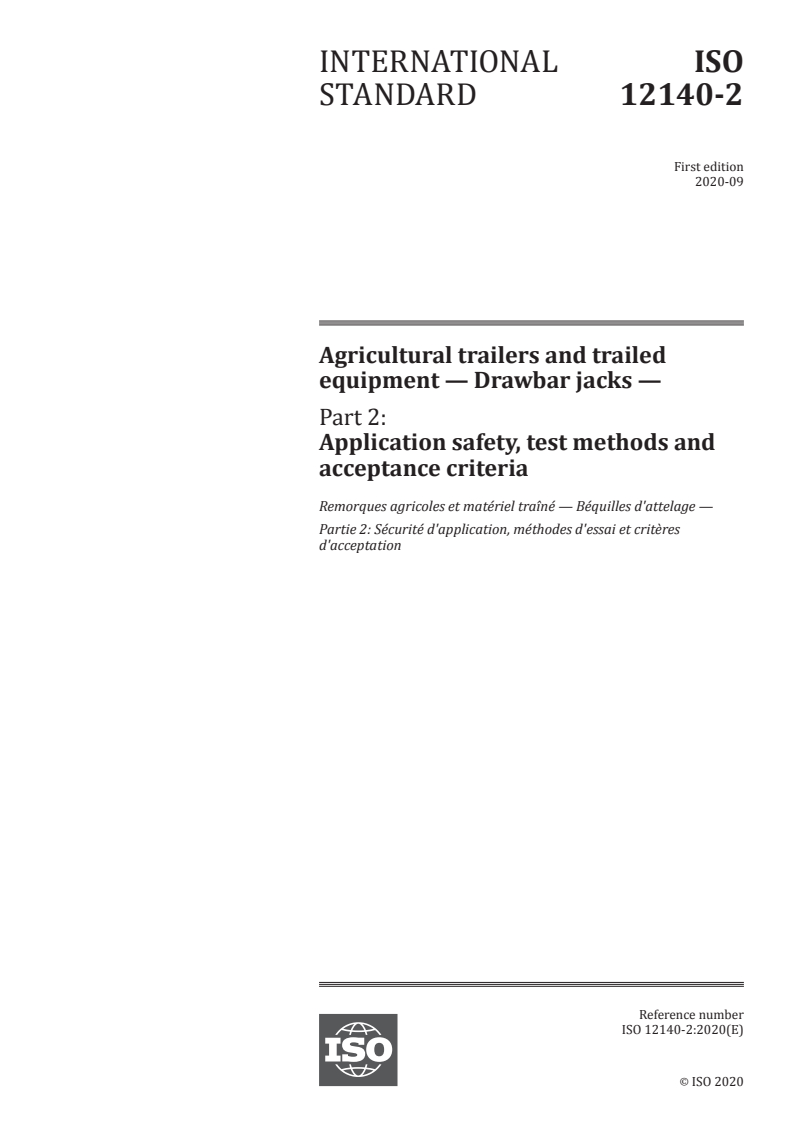

INTERNATIONAL ISO
STANDARD 12140-2
First edition
2020-09
Agricultural trailers and trailed
equipment — Drawbar jacks —
Part 2:
Application safety, test methods and
acceptance criteria
Remorques agricoles et matériel traîné — Béquilles d'attelage —
Partie 2: Sécurité d'application, méthodes d'essai et critères
d'acceptation
Reference number
©
ISO 2020
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

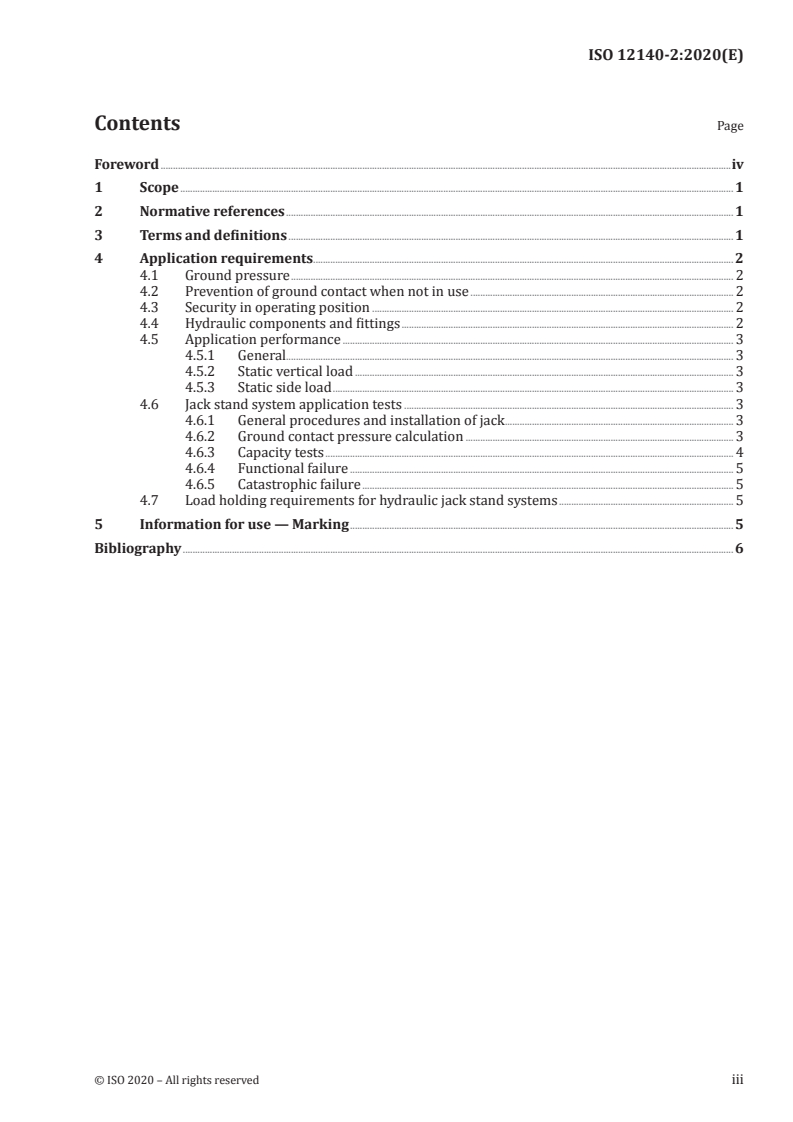

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Application requirements. 2
4.1 Ground pressure . 2
4.2 Prevention of ground contact when not in use . 2
4.3 Security in operating position . 2
4.4 Hydraulic components and fittings . 2
4.5 Application performance . 3
4.5.1 General. 3
4.5.2 Static vertical load . 3
4.5.3 Static side load . 3
4.6 Jack stand system application tests . 3
4.6.1 General procedures and installation of jack . 3
4.6.2 Ground contact pressure calculation . 3
4.6.3 Capacity tests . 4
4.6.4 Functional failure . 5
4.6.5 Catastrophic failure . 5
4.7 Load holding requirements for hydraulic jack stand systems . 5
5 Information for use — Marking . 5
Bibliography . 6

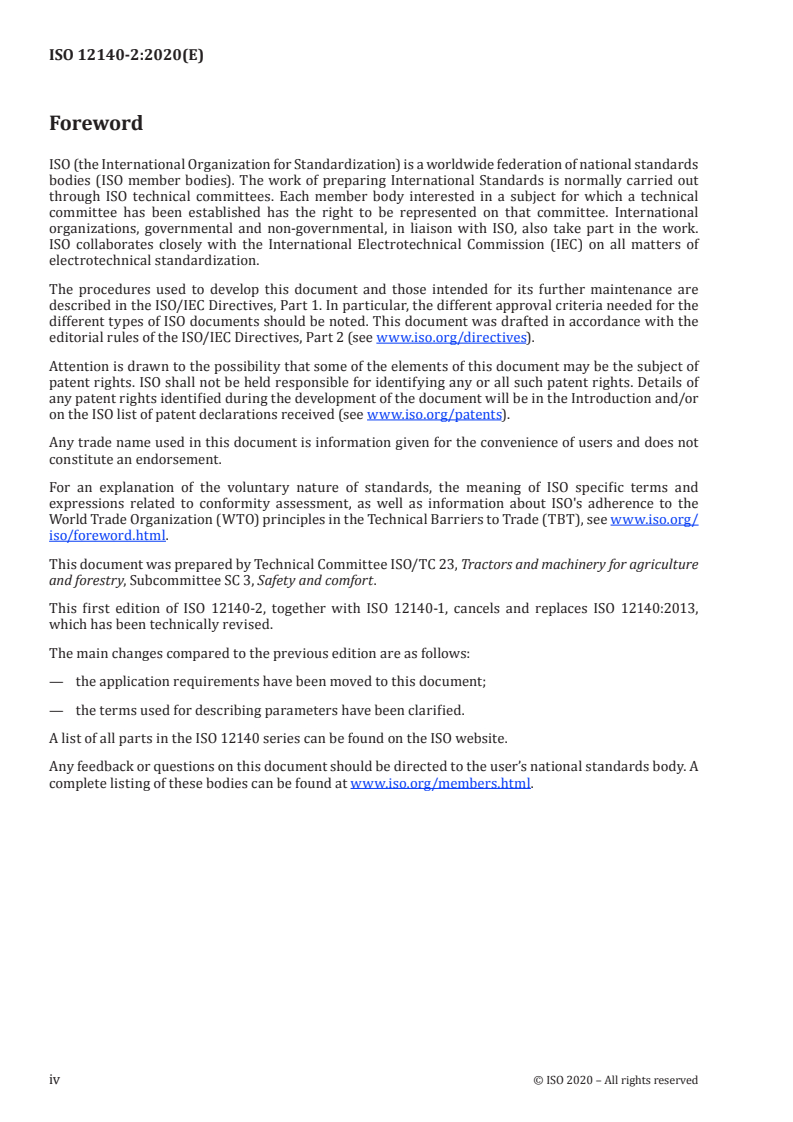

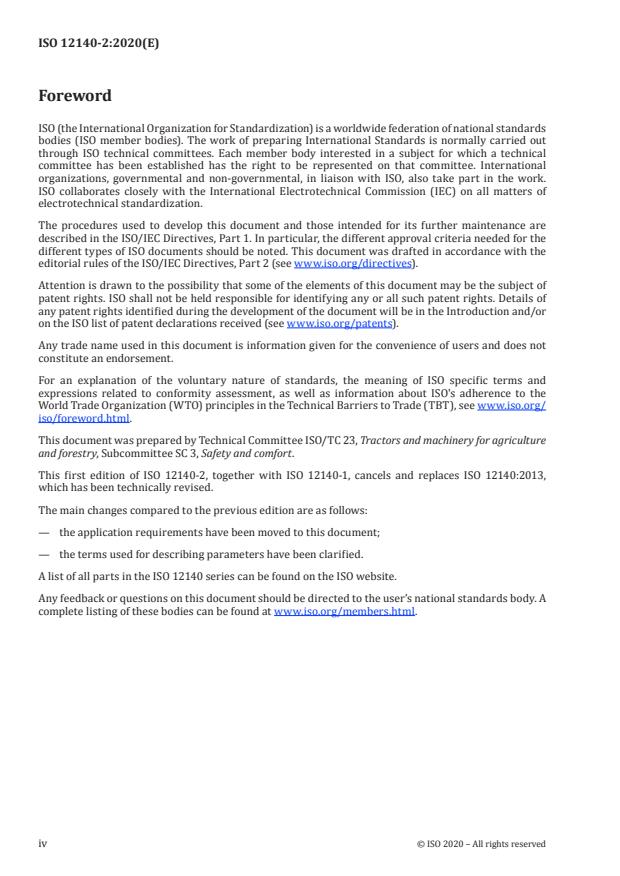

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 23, Tractors and machinery for agriculture
and forestry, Subcommittee SC 3, Safety and comfort.
This first edition of ISO 12140-2, together with ISO 12140-1, cancels and replaces ISO 12140:2013,
which has been technically revised.
The main changes compared to the previous edition are as follows:
— the application requirements have been moved to this document;
— the terms used for describing parameters have been clarified.
A list of all parts in the ISO 12140 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
INTERNATIONAL STANDARD ISO 12140-2:2020(E)
Agricultural trailers and trailed equipment — Drawbar
jacks —
Part 2:
Application safety, test methods and acceptance criteria
1 Scope
This document specifies safety requirements, test procedures, and establishes minimum acceptance
criteria for the application of telescopic mechanical screw- and nut-type drawbar jacks and hydraulic
drawbar jacks intended to be fitted on the implement tongue of interchangeable towed machinery and
hereafter referred to as “implement(s)” as original equipment or jacks fitted with a jack attachment mount.
This document applies to implement mounted jacks or jacks fitted with a jack attachment mount. These
jacks are used specifically for supporting the hitch points of implements during storage, lifting and
lowering of implement tongues to facilitate attaching to or disconnecting from an agricultural tractor
and levelling of machinery for stationary use.
The drawbars are those which are designed to couple with the mechanical connections of towing
vehicles.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the
...

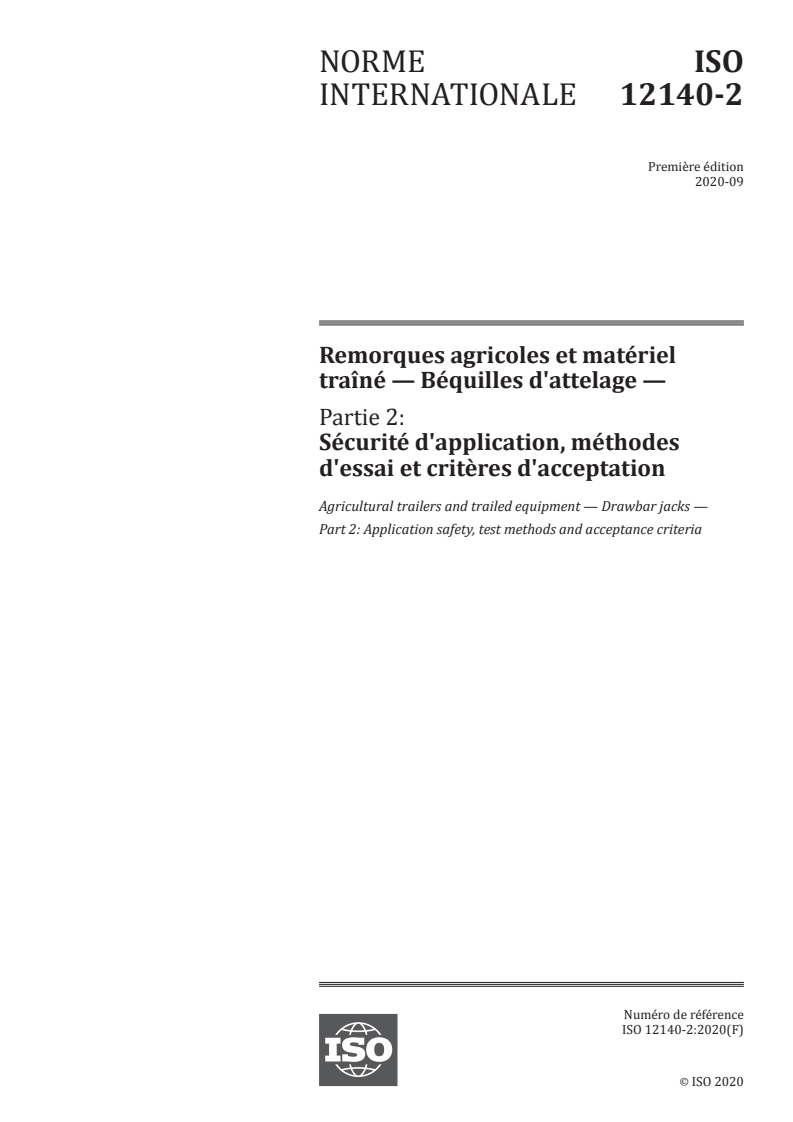

NORME ISO
INTERNATIONALE 12140-2
Première édition
2020-09
Remorques agricoles et matériel
traîné — Béquilles d'attelage —
Partie 2:
Sécurité d'application, méthodes
d'essai et critères d'acceptation
Agricultural trailers and trailed equipment — Drawbar jacks —
Part 2: Application safety, test methods and acceptance criteria
Numéro de référence
©
ISO 2020
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

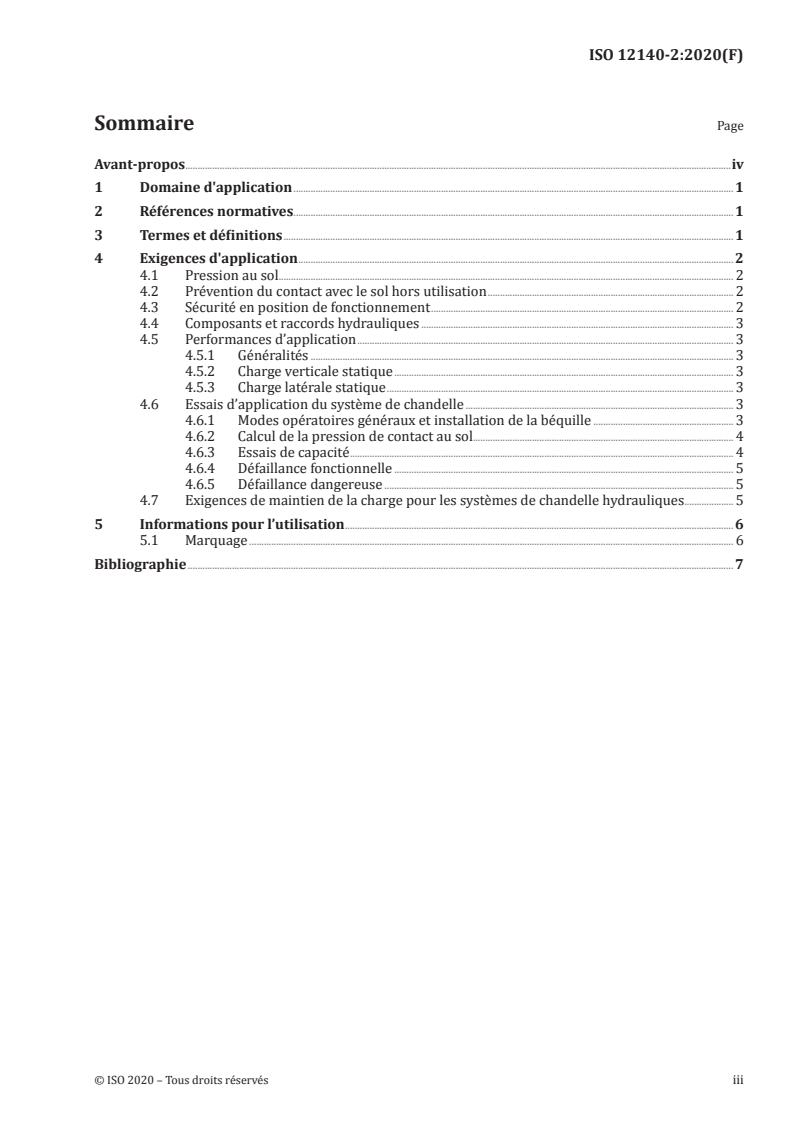

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences d'application . 2
4.1 Pression au sol . 2
4.2 Prévention du contact avec le sol hors utilisation . 2
4.3 Sécurité en position de fonctionnement . 2
4.4 Composants et raccords hydrauliques . 3
4.5 Performances d’application . 3
4.5.1 Généralités . 3
4.5.2 Charge verticale statique . 3
4.5.3 Charge latérale statique . 3
4.6 Essais d’application du système de chandelle . 3
4.6.1 Modes opératoires généraux et installation de la béquille . 3
4.6.2 Calcul de la pression de contact au sol. 4
4.6.3 Essais de capacité . 4
4.6.4 Défaillance fonctionnelle . 5
4.6.5 Défaillance dangereuse . 5
4.7 Exigences de maintien de la charge pour les systèmes de chandelle hydrauliques . 5
5 Informations pour l’utilisation . 6
5.1 Marquage . 6
Bibliographie . 7

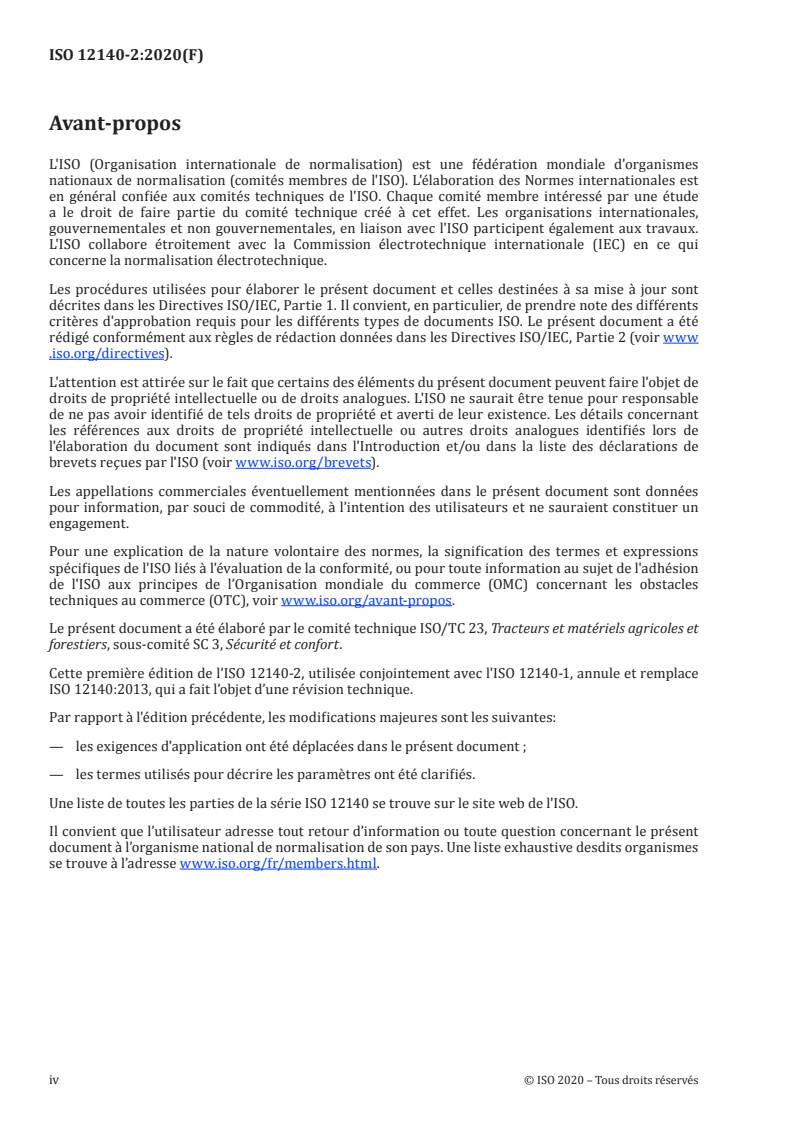

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 23, Tracteurs et matériels agricoles et
forestiers, sous-comité SC 3, Sécurité et confort.
Cette première édition de l’ISO 12140-2, utilisée conjointement avec l'ISO 12140-1, annule et remplace
ISO 12140:2013, qui a fait l’objet d’une révision technique.
Par rapport à l'édition précédente, les modifications majeures sont les suivantes:
— les exigences d'application ont été déplacées dans le présent document ;
— les termes utilisés pour décrire les paramètres ont été clarifiés.
Une liste de toutes les parties de la série ISO 12140 se trouve sur le site web de l'ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés
NORME INTERNATIONALE ISO 12140-2:2020(F)
Remorques agricoles et matériel traîné — Béquilles
d'attelage —
Partie 2:
Sécurité d'application, méthodes d'essai et critères
d'acceptation
1 Domaine d'application
Le présent document spécifie les exigences de sécurité, les modes opératoires d'essai et établit les
critères d'acceptation minimaux pour l'application des béquilles d'attelage mécaniques télescopiques
de type à vis-écrou et des béquilles d'attelage hydrauliques destinées à être montées sur l'attelage
de machines remorquées interchangeables et ici appelées « équipement(s) » en tant qu'équipements
d’origine ou que béquilles équipées d’une console de fixation.
Le présent document s'applique aux béquilles montées sur équipement ou munies d'une console de
fixation. Ces béquilles sont utilisées en particulier pour supporter les points d’attelage des équipements
lors du remisage, du soulever ou abaisser les axes d'attelage, afin de faciliter leur accouplement ou leur
désaccouplement avec un tracteur agricole, et mettre à niveau le matériel pour son utilisation fixe.
Les barres d'attelage sont conçues pour être accouplées aux raccords mécaniques des véhicules
tracteurs.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 4413, Transmissions hydrauliques — Règles générales et exigences de sécurité relatives aux systèmes et
leurs composants
ISO 12140-1, Remorques agricoles et matériel traîné — Béquilles d’attelage — Partie 1: Sécurité par
conception, méthodes d’essai et critères d’acceptation
3 Termes et définitions
Pour
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
