ISO 4253:1993

INTERNATIONAL
ISO
STANDARD
Second edition
1993-09-15
Agricultural tractors - Operator% seating
accommodation - Dimensions
Tracteurs agricoles - Poste de conduite pour conducteur assis -
Dimensions
Reference number

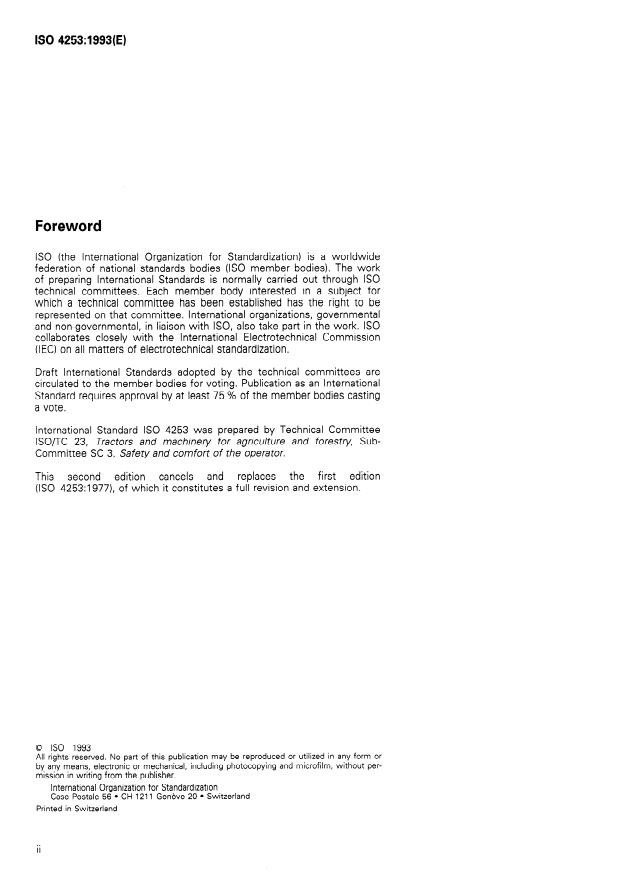

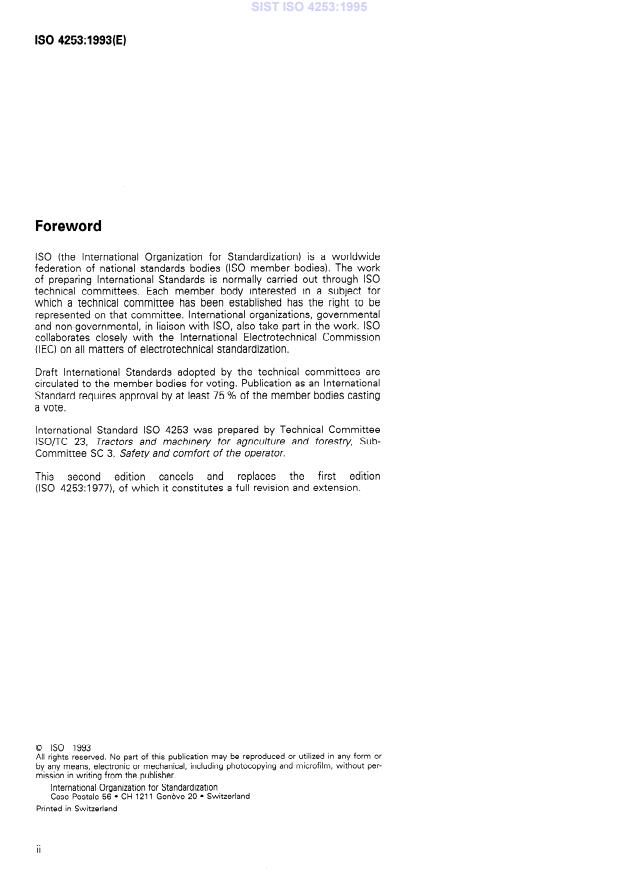

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 4253 was prepared by Technical Committee
lSO/TC 23, Trattors and machinery for agriculture and forestry, Sub-
Committee SC 3, Safety and comfort of the Operator.
This second edition cancels and replaces the first edition
(ISO 4253:1977), of which it constitutes a full revision and extension.
0 ISO 1993
All rights reserved. No part of this publication may be reproduced or utilized in any form or
by any means, electronie or mechanical, including photocopying and microfilm, without per-
mission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-l 211 Geneve 20 l Switzerland
Printed in Switzerland
ii

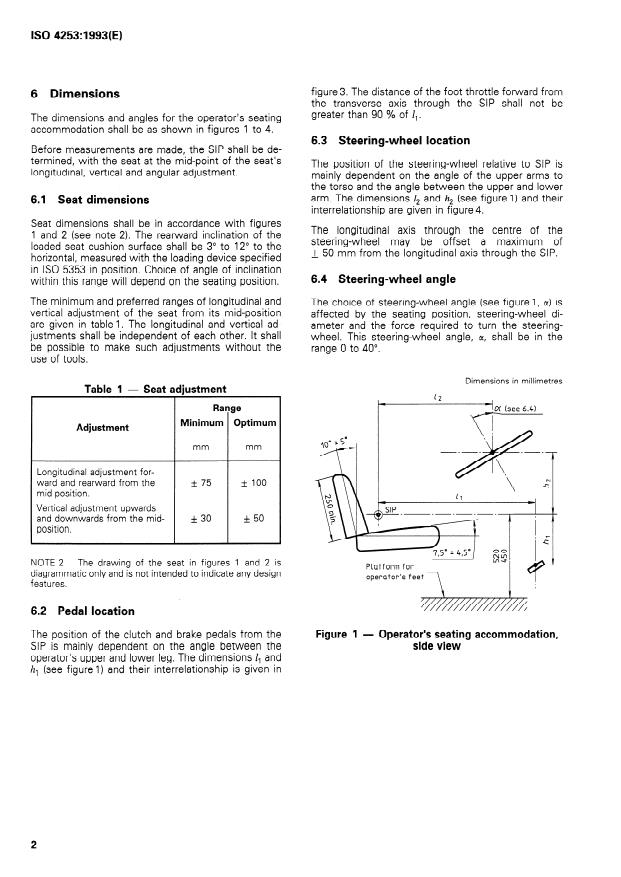

INTERNATIONAL STANDARD ISO 4253:1993(E)
Agricultural tractors - Operator’s seating
accommodation - Dimensions
centreline) to the vertical transverse plane containing
1 Scope
the seat index Point.
This International Standard lays down dimensions for
3.2 width of seat cushion: Width measured along
the Operators seat and the location of specific con-
the transverse plane through the seat index Point.
trols relative to the Seat Index Point (SIP) within the
seating accommodation on agricultural tractors with
3.3 Pedal(s): Any or all of the clutch, brake and
a track width greater than 1 150 mm. The controls
throttle Pedals.
included are the steering-wheel, clutch Pedal, brake
Pedal(s), and throttle Pedal.
Standardized dimensions and locations will assist the
4 Adjustment of Pedals and
future design of Operators seating accommodation
steering-wheel
on agricultural tractors.
The Pedals shall be adjusted in accordance with the
manufacturer’s instructions. Measurements of the
Pedal Position shall be made before any forte is ap-
2 Normative reference
plied to move the Pedals.
The following Standard contains provisions which,
The measurement Point of a Pedal is where the
through reference in this text, constitute provisions
longitudinal and transverse centrelines of the Pedal
of this International Standard. At the time of publi-
tread surface intersect.
cation, the edition indicated was valid. All Standards
are subject to revision, and Parties to agreements The measurement Point for the steering-wheel is the
based on this International Standard are encouraged Point where the centreline through the steering-wheel
to investigate the possibility of applying the most re- axis intersects with the upper plane of the steering-
cent edition of the Standard indicated below. Mem- wheel rim.
bers of IEC and ISO maintain registers of currently
valid International Standards.
5 Lateral arrangement of Pedals
ISO 5353: 1978, Earth-moving machinery, and tractors
and machinety for agriculture and forestry - Seat
The Pedals shall be placed in the following Order from
index poin t.
the left-hand side to the right-hand side: clutch (oper-
ated by the left foot), brake(s) (operated by the right
foot) and, if installed, the foot throttle (operated by the
rig ht foot).
3 Definitions
NOTE 1 This arrangement is in accordance with the rec-
ommendations in ISO 3789-1:
...

NORME Iso
INTERNATIONALE
Deuxième édition
1993-09-I 5
Tracteurs agricoles - Poste de conduite
pour conducteur assis - Dimensions
Agricultural tractors - Opera tor ‘s sea ting accommodation - Dimensions
Numéro de référence

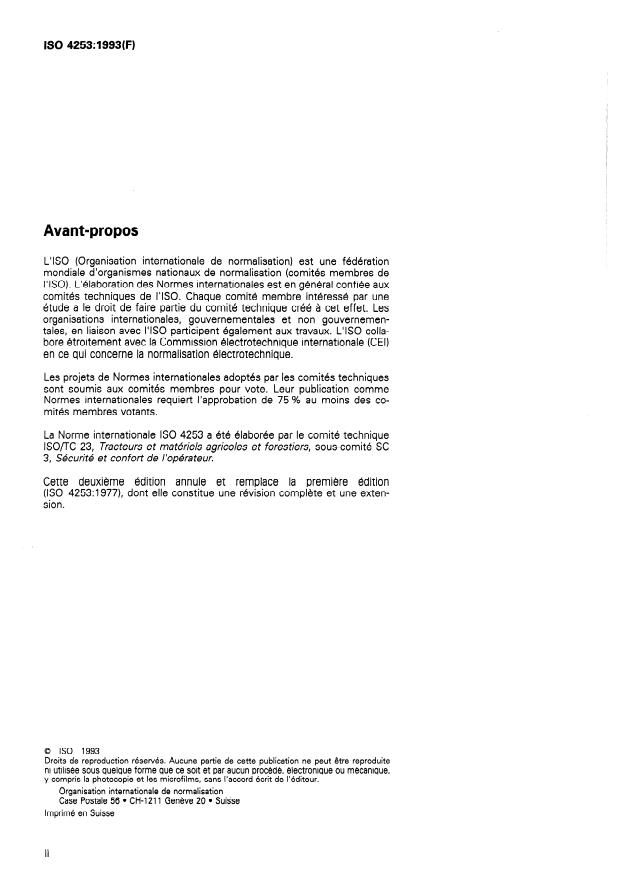

Avant-propos
L’ISO (Organisation internationale de normalisation) est une federation
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiee aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique crée a cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec 1’60 participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 4253 a été élaborée par le comité technique
lSO/TC 23, Tracteurs et matériels agricoles et forestiers, sous-comité SC
3, Sécurité et confort de l’opérateur.
Cette deuxiéme édition annule et remplace la première édition
(ISO 4253:1977), dont elle constitue une révision compléte et une exten-
sion.
0 60 1993
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou m écanique,
y compris la photocopie et les microfilms, sa ns l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
II

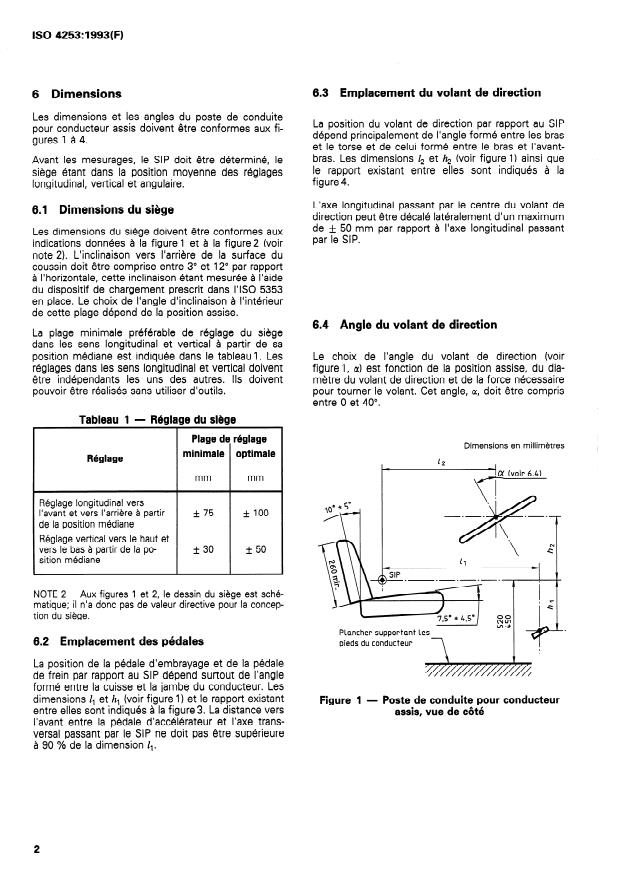

NORME INTERNATIONALE ISO 4253:1993(F)
- Poste de conduite pour
Tracteurs agricoles
- Dimensions
conducteur assis
de 150 mm de chaque côté de l’axe longitudinal) au
1 Domaine d’application
plan transversal contenant le point repére du siège.
La présente Norme internationale définit les dimen-
3.2 largeur du coussin du siège: Largeur mesurée
sions du siège du conducteur et l’emplacement des
dans le plan transversal passant par le point repère
commandes spécifiques par rapport au point repère
du siège.
du siège (SIP) a l’intérieur du poste de conduite pour
conducteur assis des tracteurs agricoles ayant une
3.3 pédale(s): Pédales d’embrayage, de frein et/ou
largeur de voie supérieure à 1 150 mm. Ces com-
d’accélérateur.
mandes sont le volant de direction, la pédale d’em-
brayage, la (les) pédale(s) de frein et la pédale
d’accélérateur.
4 Réglage des pédales et du volant de
Les emplacements et dimensions normalisés ser-
direction
viront de guide pour les futurs projets de conception
des postes de conduite pour conducteurs assis des
Les pédales doivent être réglées conformément aux
tracteurs agricoles.
instructions du fabricant. Les mesurages de la po-
sition d’une pédale doivent être effectués avant d’ap-
pliquer une force quelconque destinée a mettre la
2 Référence normative
pédale en mouvement.
La norme suivante contient des dispositions qui, par
Le point de mesure d’une pédale se trouve a l’inter-
suite de la référence qui en est faite, constituent des
section des lignes médianes longitudinale et trans-
dispositions valables pour la présente Norme interna-
versale de la surface de contact de la pédale.
tionale. Au moment de la publication, l’édition indi-
Le point de mesure du volant de direction est le point
quée était en vigueur. Toute norme est sujette a
d’intersection de l’axe de l’arbre du volant de direction
révision et les parties prenantes des accords fondés
sur la présente Norme internationale sont invitees a avec le plan supérieur de la jante du volant.
rechercher la possibilité d’appliquer l’édition la plus
récente de la norme indiquée ci-après. Les membres
de la CEI et de I’ISO possèdent le registre des Nor-
5 Disposition latérale des pédales
mes internationales en vigueur à un moment donné.
Les pédales doivent être placées dans l’ordre suivant,
ISO 5353:1978, Engins de terrassement et tracteurs
de gauche à droite: embrayage (actionné avec le pied
et matériels agricoles et forestiers - Point repére du
gauche), frein(s) [actionné(s) avec le pied droit] et,
siège.
accélérateur (s’il existe) (actionné avec le pied droit).
NOTE 1 Cette disposition est conforme aux recomman-
dations de 1’60 3789-l : 1982, Tracteurs, matériels agricoles
3 Définitions
et forestiers, matériel à moteur pour jardins et pelouses -
Emplacement et
...
