ISO 24347:2019
(Main)Agricultural vehicles - Mechanical connections between towed and towing vehicles - Dimensions of ball coupling device (80 mm)
Agricultural vehicles - Mechanical connections between towed and towing vehicles - Dimensions of ball coupling device (80 mm)
This document specifies the dimensional requirements and location for a ball coupling device of 80 mm nominal diameter, whose male part is fitted to an agricultural towing vehicle and female part is fitted to a towed, non-balanced vehicle which provides mechanical connection between the two vehicles. It defines vertical loading for different positions. This document specifies a ball coupling device with either a horizontal adjustable version, or a close position version.
Véhicules agricoles — Liaisons mécaniques entre véhicules remorqueurs et véhicules remorqués — Dimensions des dispositifs d'attelage à boule (80 mm)
Le présent document spécifie les exigences dimensionnelles et l'emplacement d'un dispositif d'attelage à boule d'un diamètre nominal de 80 mm, dont la partie mâle fixée sur un véhicule agricole remorqueur et la partie femelle fixée sur un véhicule remorqué non équilibré permettent le raccordement mécanique des deux véhicules. Il définit la charge verticale pour différentes positions. Le présent document spécifie un dispositif d'attelage à boule avec une version réglable horizontalement ou une version fixe.
General Information
- Status
- Published
- Publication Date
- 29-Sep-2019
- Technical Committee
- ISO/TC 23/SC 4 - Tractors
- Drafting Committee
- ISO/TC 23/SC 4/WG 8 - Power take-off (PTO) and drawbar
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 03-Dec-2024
- Completion Date
- 13-Dec-2025
Relations
- Effective Date
- 04-Nov-2015
Overview
ISO 24347:2019 specifies the dimensions, location and vertical loading for an 80 mm nominal diameter ball coupling device used to mechanically connect a towed, non-balanced implement to an agricultural towing vehicle. The standard ensures interchangeability and safe attachment by defining the ball, trailer shank, keeper arrangement, clearance zones and two design versions: close position and horizontal adjustable.
Key topics and technical requirements
- Ball coupling size and marking
- Nominal ball diameter: 80 mm.
- The coupling shall be permanently marked “80 mm”; the mating trailer connection must show a visible size identification.
- Geometry and keeper
- Keeper-to-ball-centre distance: (65 ± 1) mm; keeper must be adjustable for wear.
- Detailed ball and trailer shank dimensions and flange/weld options are provided (see Annex A).
- Articulation and clearance
- Coupling must allow freedom of rotation with minimum articulation angles:
- Yaw (A): ≥ 60° (some positions ≥ 90°)
- Pitch (B): ≥ 20° (30° recommended)
- Roll (C): ≥ 20°
- Minimum clearance zones defined to avoid interference with PTO and driveline.
- Coupling must allow freedom of rotation with minimum articulation angles:
- Location relative to PTO
- Ball mounted in the vertical plane of the vehicle longitudinal axis.
- Upper location permitted only for the close position version.
- Dimensional locations (T and V) given for close position and short/regular/extended horizontal positions.
- Example values (close position): T = 50–250 mm; V min = 120 mm (PTO 1 & 2) or 145 mm (PTO 3 & 4).
- Horizontal adjustable positions: short/regular/extended positions and V minima (see standard for full table).
- Vertical loading limits
- Close position: maximum static vertical downward load = 40 kN.
- Horizontal adjustable: tabulated depending on PTO type and ball position (e.g., PTO 1&2: short 27 kN, regular 18 kN, extended 13 kN; PTO 3&4: short 33 kN, regular 22 kN, extended 16 kN).
- Upward loading (uploading) is not recommended.
Applications and users
ISO 24347:2019 is relevant for:
- Manufacturers of ball couplings, trailer shanks and tractor mounting assemblies.
- Tractor and implement designers ensuring mechanical compatibility and safe attachment.
- Test laboratories, certification bodies and conformity assessors verifying compliance.
- Fleet managers, service technicians and procurement specialists selecting interoperable coupling systems.
- Improves safety where PTOs and driveline clearance zones must be coordinated with towing connections.
Related standards
- ISO 500-1 / ISO 500-2 - PTO clearance zones and master shield requirements
- ISO 5673-2 - PTO drive shafts, PIC position and clearance
Keywords: ISO 24347:2019, ball coupling device 80 mm, agricultural vehicles, trailer shank dimensions, PTO clearance, vertical load limits, coupling keeper, close position, horizontal adjustable.
ISO 24347:2019 - Agricultural vehicles — Mechanical connections between towed and towing vehicles — Dimensions of ball coupling device (80 mm) Released:9/30/2019
ISO 24347:2019 - Véhicules agricoles — Liaisons mécaniques entre véhicules remorqueurs et véhicules remorqués — Dimensions des dispositifs d'attelage à boule (80 mm) Released:9/30/2019
Frequently Asked Questions
ISO 24347:2019 is a standard published by the International Organization for Standardization (ISO). Its full title is "Agricultural vehicles - Mechanical connections between towed and towing vehicles - Dimensions of ball coupling device (80 mm)". This standard covers: This document specifies the dimensional requirements and location for a ball coupling device of 80 mm nominal diameter, whose male part is fitted to an agricultural towing vehicle and female part is fitted to a towed, non-balanced vehicle which provides mechanical connection between the two vehicles. It defines vertical loading for different positions. This document specifies a ball coupling device with either a horizontal adjustable version, or a close position version.
This document specifies the dimensional requirements and location for a ball coupling device of 80 mm nominal diameter, whose male part is fitted to an agricultural towing vehicle and female part is fitted to a towed, non-balanced vehicle which provides mechanical connection between the two vehicles. It defines vertical loading for different positions. This document specifies a ball coupling device with either a horizontal adjustable version, or a close position version.
ISO 24347:2019 is classified under the following ICS (International Classification for Standards) categories: 65.060.10 - Agricultural tractors and trailed vehicles. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 24347:2019 has the following relationships with other standards: It is inter standard links to ISO 24347:2005. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 24347:2019 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 24347
Second edition
2019-09
Agricultural vehicles — Mechanical
connections between towed and
towing vehicles — Dimensions of ball
coupling device (80 mm)
Véhicules agricoles — Liaisons mécaniques entre véhicules
remorqueurs et véhicules remorqués — Dimensions des dispositifs
d'attelage à boule (80 mm)
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative reference(s) . 1
3 Terms and definitions . 1
4 Dimensions and marking . 2
4.1 Dimensions . 2
4.2 Marking . 7
5 Location . 8
5.1 General . 8
5.2 Close position version . 8
5.3 Horizontal adjustable version . 9
6 Vertical load .10
6.1 Maximum static vertical downward load for close position version .10
6.2 Maximum static vertical downward load for horizontal adjustable version .10
6.3 Uploading .10
Annex A (informative) Examples of ball coupling trailer shank configurations and dimensions .11
Annex B (informative) Clearance zones .15

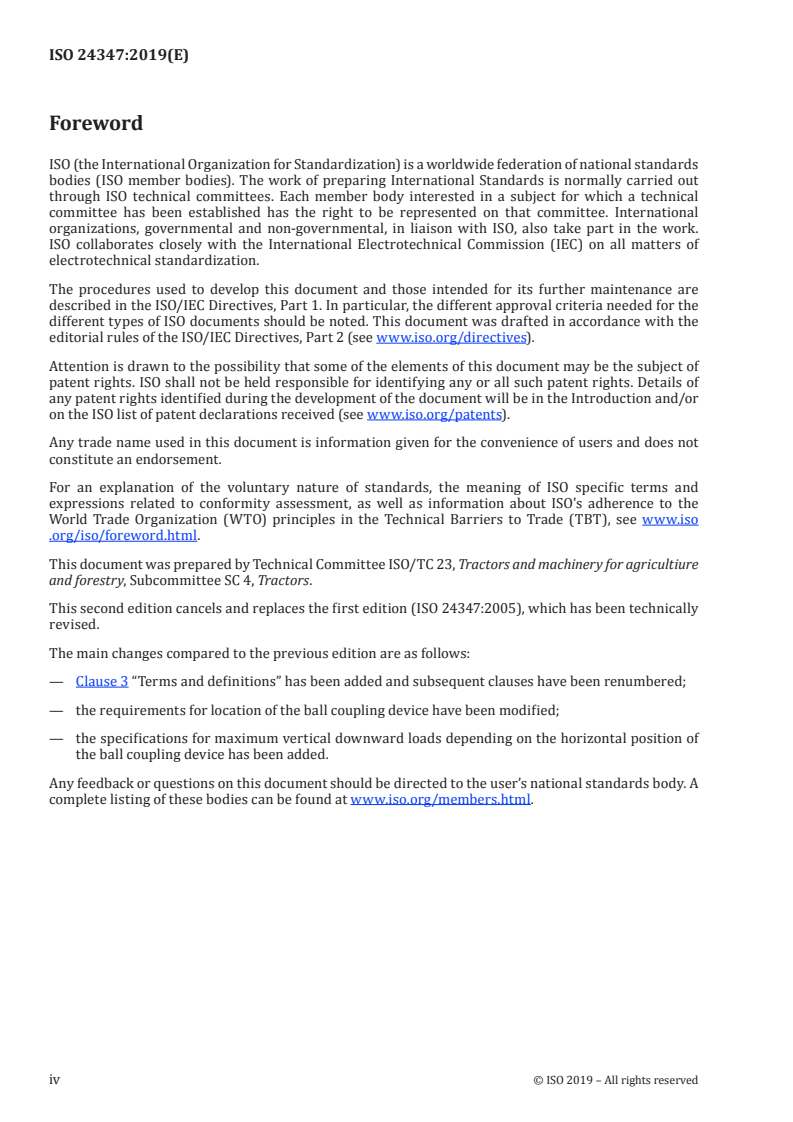

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 23, Tractors and machinery for agricultiure
and forestry, Subcommittee SC 4, Tractors.
This second edition cancels and replaces the first edition (ISO 24347:2005), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— Clause 3 “Terms and definitions” has been added and subsequent clauses have been renumbered;
— the requirements for location of the ball coupling device have been modified;
— the specifications for maximum vertical downward loads depending on the horizontal position of
the ball coupling device has been added.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
Introduction
The aim of this document is to ensure the interchangeability of the mechanical connections on
agricultural towing vehicles.
INTERNATIONAL STANDARD ISO 24347:2019(E)
Agricultural vehicles — Mechanical connections between
towed and towing vehicles — Dimensions of ball coupling
device (80 mm)
1 Scope
This document specifies the dimensional requirements and location for a ball coupling device of 80 mm
nominal diameter, whose male part is fitted to an agricultural towing vehicle and female part is fitted
to a towed, non-balanced vehicle which provides mechanical connection between the two vehicles. It
defines vertical loading for different positions.
This document specifies a ball coupling device with either a horizontal adjustable version, or a close
position version.
2 Normative reference(s)
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 500-1, Agricultural tractors — Rear-mounted power take-off types 1, 2, 3 and 4 — Part 1: General
specifications, safety requirements, dimensions for master shield and clearance zone
ISO 500-2, Agricultural tractors — Rear-mounted power take-off types 1, 2 and 3 — Part 2: Narrow-track
tractors, dimensions for master shield and clearance zone
ISO 5673-2, Agricultural tractors and machinery — Power take-off drive shafts and power input
connection — Part 2: Specifications for use of PTO drive shafts, and position and clearance of PTO drive line
and PIC for various attachments
3 Terms and definitions
For the pu
...

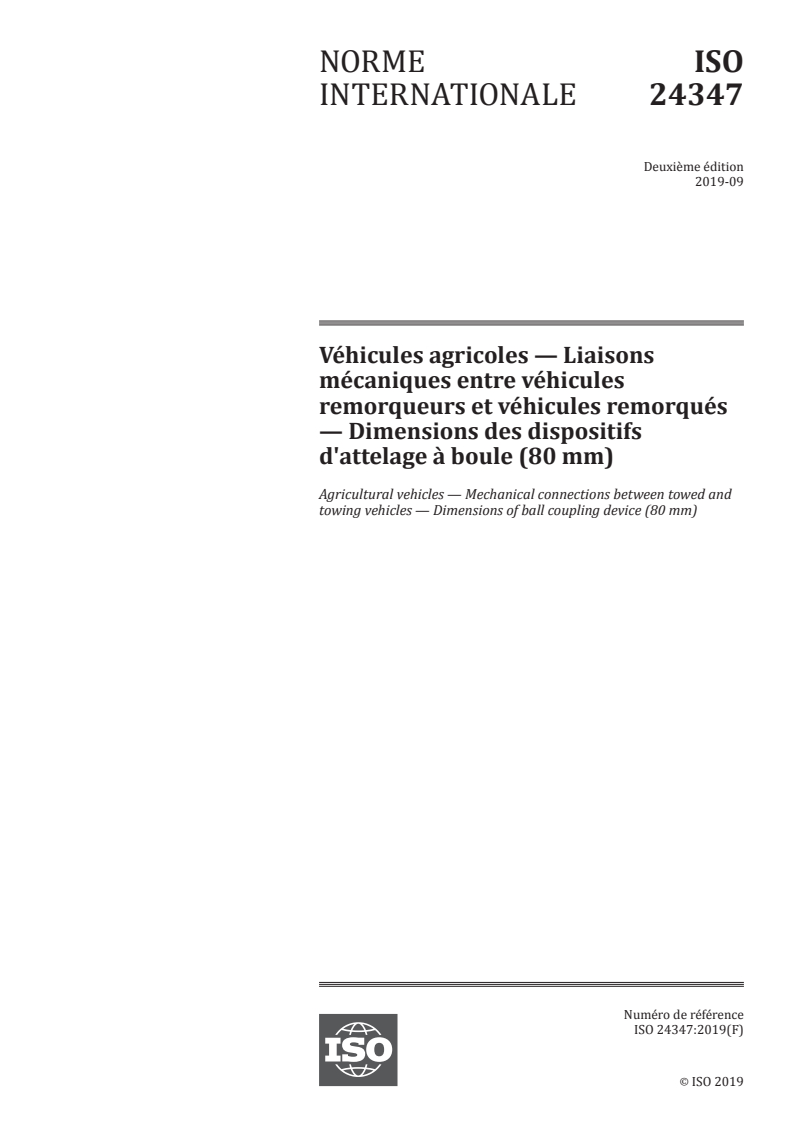

NORME ISO
INTERNATIONALE 24347
Deuxième édition
2019-09
Véhicules agricoles — Liaisons
mécaniques entre véhicules
remorqueurs et véhicules remorqués
— Dimensions des dispositifs
d'attelage à boule (80 mm)
Agricultural vehicles — Mechanical connections between towed and
towing vehicles — Dimensions of ball coupling device (80 mm)
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

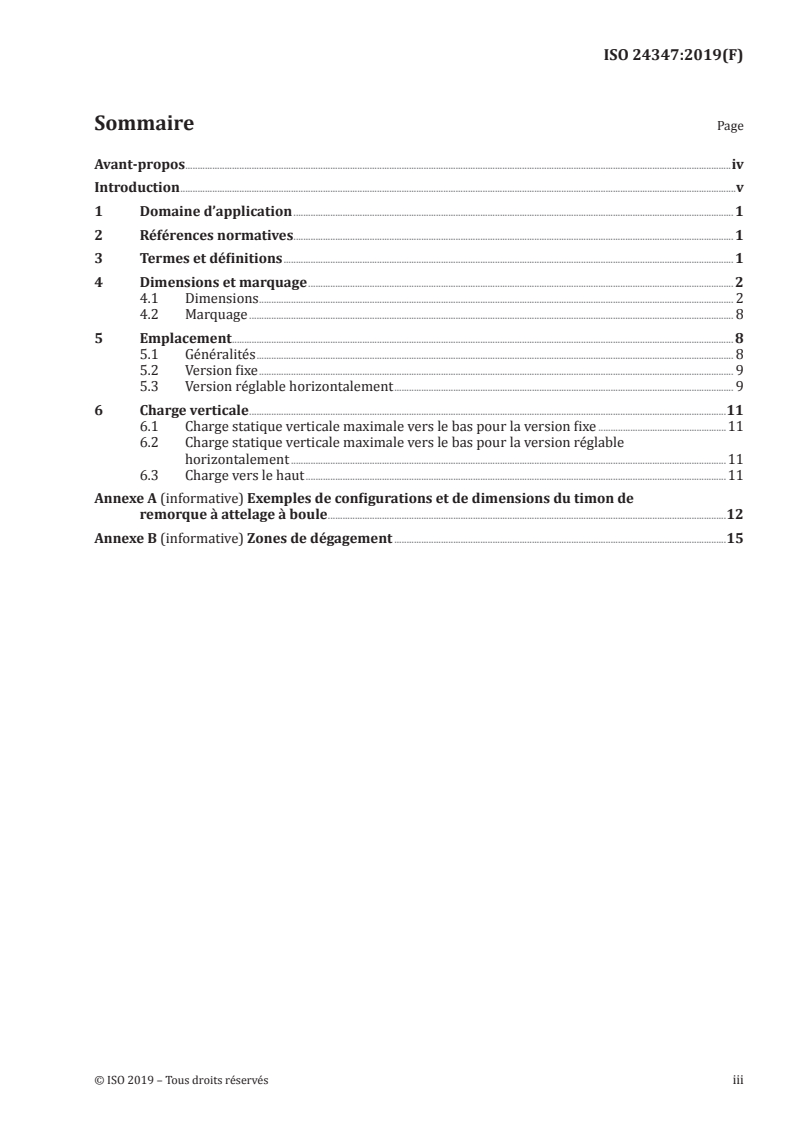

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Dimensions et marquage . 2
4.1 Dimensions . 2
4.2 Marquage . 8
5 Emplacement . 8
5.1 Généralités . 8
5.2 Version fixe . 9
5.3 Version réglable horizontalement . 9
6 Charge verticale .11
6.1 Charge statique verticale maximale vers le bas pour la version fixe .11
6.2 Charge statique verticale maximale vers le bas pour la version réglable
horizontalement .11
6.3 Charge vers le haut .11
Annexe A (informative) Exemples de configurations et de dimensions du timon de
remorque à attelage à boule .12
Annexe B (informative) Zones de dégagement .15

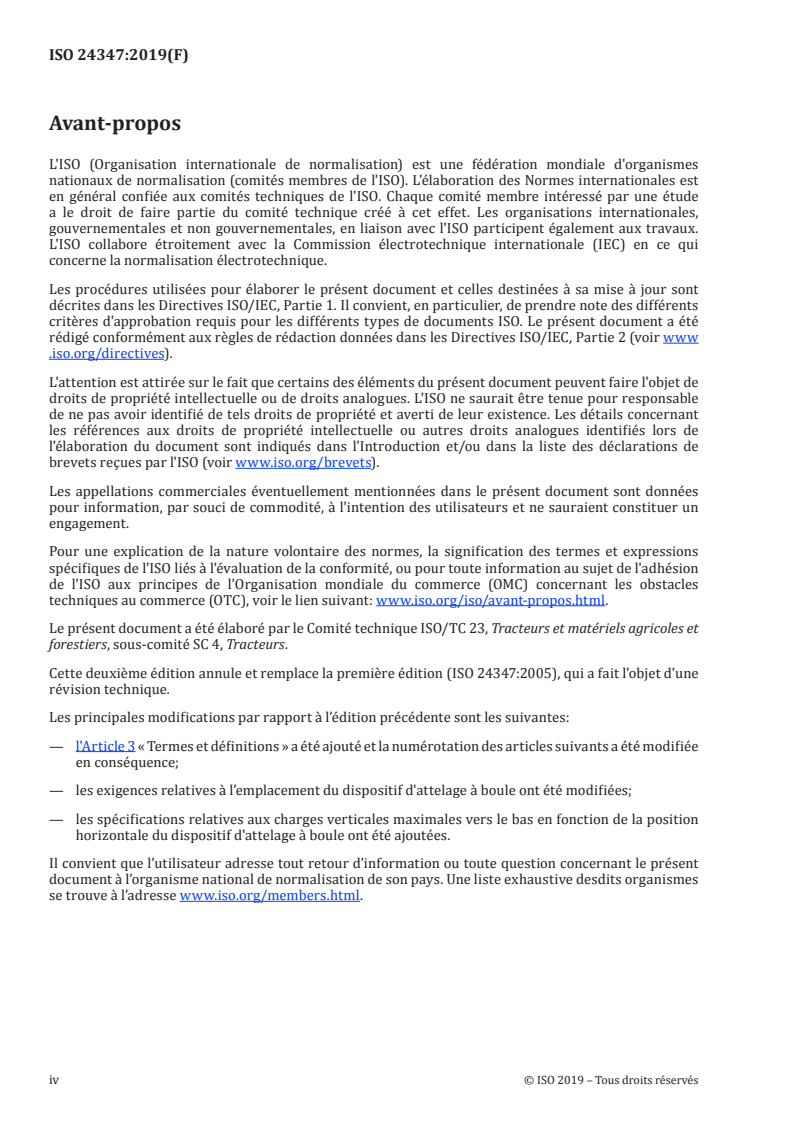

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/avant -propos .html.
Le présent document a été élaboré par le Comité technique ISO/TC 23, Tracteurs et matériels agricoles et
forestiers, sous-comité SC 4, Tracteurs.
Cette deuxième édition annule et remplace la première édition (ISO 24347:2005), qui a fait l'objet d'une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— l'Article 3 « Termes et définitions » a été ajouté et la numérotation des articles suivants a été modifiée
en conséquence;
— les exigences relatives à l’emplacement du dispositif d'attelage à boule ont été modifiées;
— les spécifications relatives aux charges verticales maximales vers le bas en fonction de la position
horizontale du dispositif d'attelage à boule ont été ajoutées.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/members .html.
iv © ISO 2019 – Tous droits réservés
Introduction
L'objectif du présent document est d'assurer l'interchangeabilité des liaisons mécaniques sur les
véhicules remorqueurs agricoles.
NORME INTERNATIONALE ISO 24347:2019(F)
Véhicules agricoles — Liaisons mécaniques entre véhicules
remorqueurs et véhicules remorqués — Dimensions des
dispositifs d'attelage à boule (80 mm)
1 Domaine d’application
Le présent document spécifie les exigences dimensionnelles et l’emplacement d’un dispositif d’attelage
à boule d’un diamètre nominal de 80 mm, dont la partie mâle fixée sur un véhicule agricole remorqueur
et la partie femelle fixée sur un véhicule remorqué non équilibré permettent le raccordement mécanique
des deux véhicules. Il définit la charge verticale pour différentes positions.
Le présent document spécifie un dispositif d'attelage à boule avec une version réglable horizontalement
ou une version fixe.
2 Références normatives
Les documents suivants sont référencés dans le texte de sorte qu’une partie ou la totalité de leur
contenu constitue les exigences du présent document. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s'applique (y
compris les éventuels amendements).
ISO 500-1, Tracteurs agricoles — Prises de force montées à l'arrière des types 1, 2, 3 et 4 — Partie 1:
Spécifications générales, exigences de sécurité, dimensions du bouclier protecteur et de la zone de
dégagement
ISO 500-2, Tracteurs agricoles — Prises de force montées à l'arrière des types 1, 2 et 3 — Partie 2: Tracteurs
à voie étroite, dimensions du bouclier protecteur et de la zone de dégagement
ISO 5673-2, Tracteurs et matériels agricoles — Arbres de transmission à cardans de prise de force et arbre
récepteur de la machine — Partie 2: Spécifications relatives à l'utilisation des arbres de transmission à
cardans de prise de force, et position et dégagement de la ligne de transmission de prise de force et de
l'arbre récepteur de la machine pour différents systèmes d'attelage
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
