ISO 5347-15:1993
(Main)Methods for the calibration of vibration and shock pick-ups - Part 15: Testing of acoustic sensitivity
Methods for the calibration of vibration and shock pick-ups - Part 15: Testing of acoustic sensitivity
Lays down detailed specifications for the instrumentation and procedure to be used for acoustic sensitivity testing. Applies to accelerometers. Is applicable for a frequency range of random noise from 125 Hz to 8000 Hz and a sound pressure level of 130 dB (reference value: 2 × 10^-5 Pa).
Méthodes pour l'étalonnage de capteurs de vibrations et de chocs — Partie 15: Essai de sensibilité acoustique
L'ISO 5347 comprend une série de documents traitant des méthodes pour l'étalonnage de capteurs de vibrations et de chocs. La présente partie de l'ISO 5347 fournit des spécifications détaillées sur l'appareillage et le mode opératoire à utiliser pour l'essai de sensibilité acoustique. Elle s'applique aux accéléromètres. La présente partie de l'ISO 5347 est applicable pour une gamme de fréquences de bruit aléatoire de 125 Hz à 8 000 Hz et un niveau de pression acoustique de 130 dB (valeur de référence: 2 x 10-5 Pa).
General Information
- Status
- Published
- Publication Date
- 15-Dec-1993
- Technical Committee
- ISO/TC 108 - Mechanical vibration, shock and condition monitoring
- Drafting Committee
- ISO/TC 108/WG 34 - Calibration of vibration and shock transducers
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 17-Dec-2021
- Completion Date
- 13-Dec-2025
Overview
ISO 5347-15:1993 specifies methods for testing the acoustic sensitivity of accelerometers as part of the ISO 5347 series on calibration of vibration and shock pick-ups. It lays down detailed instrumentation, environmental conditions and procedural steps to measure how an accelerometer responds when exposed to acoustic (air‑borne) sound fields. The procedure applies to random noise in the 125 Hz to 8 000 Hz band at a reference sound pressure level of 130 dB (reference: 2 × 10^-5 Pa).
Key topics and technical requirements
- Scope: Applies specifically to accelerometers and acoustic‑sensitivity testing within the given frequency and level range.
- Environmental control: Ambient temperature recommended at 23 °C ± 3 °C.
- Test room: Minimum volume 75 m³ to approximate free‑field acoustic conditions.
- Acoustic source and setup:
- Random‑noise generator with octave‑band filtering, amplifier and wide‑band loudspeaker.
- Speaker positioned mid‑room with no hard reflecting surface directly in front; 50–100 mm distance from speaker to accelerometer recommended for the deflector setup.
- Suggested audio equipment examples (from the standard): low‑pass filter, 30 W power amplifier, 50 W loudspeaker in a 1 m × 1 m baffle.
- Reference sound pressure spectrum (per octave band):
- 125 Hz: 115 dB ± 6 dB
- 250 Hz to 2 000 Hz: 120 dB ± 5 dB
- 4 000 Hz: 115 dB ± 6 dB
- Overall target: 130 dB ± 5 dB (reference 2 × 10^-5 Pa)
- Acoustic level measurement: Use an SPL meter with octave‑band filtering covering 80–140 dB and maximum uncertainty ±3 dB.
- Mounting & measurement procedure:
- Suspend the accelerometer on rubber cords with suspension resonance < 20 Hz; rotate to find maximum sensitivity.
- Replace the accelerometer with a microphone to establish the noise spectrum, then reinstall the accelerometer and record the maximum output (in m/s²) for the specified SPL.
- Special procedures:
- If rigid‑body motion of the whole accelerometer is suspected (affecting results), mount the sensor on a small, very heavy fixed object and measure induced motion with a protected internal accelerometer to subtract induced components.
- For minimizing structural motion, mount on a short rigid rod embedded in a heavy foundation (high density materials such as tungsten are suggested).
- Notes: Piezoelectric accelerometers may present measurement challenges due to whole‑body vibration effects; special methods are given when this is suspected.
Applications and users
ISO 5347-15 is used by:
- Calibration and metrology laboratories performing accelerometer and vibration sensor calibration
- Sensor manufacturers validating acoustic immunity / sensitivity
- Test engineers in aerospace, automotive, industrial and civil vibration testing who need to quantify sensor response to acoustic fields
- Quality assurance and compliance teams integrating sensor performance specifications
Practical uses include verifying that accelerometers meet required immunity levels for acoustic environments and ensuring accurate vibration measurement where air‑borne sound might contaminate results.
Related standards
Part of the ISO 5347 series (methods for calibration of vibration and shock pick-ups) - see other parts (e.g., Part 0, Part 1, Part 2, Part 3, Part 11, Part 12, Part 16, etc.) for complementary calibration and environmental sensitivity tests.
Keywords: ISO 5347-15, acoustic sensitivity, accelerometer calibration, vibration sensor test, sound pressure 130 dB, 125–8000 Hz, acoustic immunity.
ISO 5347-15:1993 - Methods for the calibration of vibration and shock pick-ups
ISO 5347-15:1993 - Méthodes pour l'étalonnage de capteurs de vibrations et de chocs
ISO 5347-15:1993 - Méthodes pour l'étalonnage de capteurs de vibrations et de chocs
Frequently Asked Questions
ISO 5347-15:1993 is a standard published by the International Organization for Standardization (ISO). Its full title is "Methods for the calibration of vibration and shock pick-ups - Part 15: Testing of acoustic sensitivity". This standard covers: Lays down detailed specifications for the instrumentation and procedure to be used for acoustic sensitivity testing. Applies to accelerometers. Is applicable for a frequency range of random noise from 125 Hz to 8000 Hz and a sound pressure level of 130 dB (reference value: 2 × 10^-5 Pa).
Lays down detailed specifications for the instrumentation and procedure to be used for acoustic sensitivity testing. Applies to accelerometers. Is applicable for a frequency range of random noise from 125 Hz to 8000 Hz and a sound pressure level of 130 dB (reference value: 2 × 10^-5 Pa).
ISO 5347-15:1993 is classified under the following ICS (International Classification for Standards) categories: 17.160 - Vibrations, shock and vibration measurements. The ICS classification helps identify the subject area and facilitates finding related standards.
You can purchase ISO 5347-15:1993 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
INTERNATIONAL Is0
5347-l 5
STANDARD
First edition
1993-l 2-l 5
Methods for the calibration of vibration
and shock pick-ups -
Part 15:
Besting 0% acoemstic sensitivity
Mkthodes pour Walonnage de capteurs de vibrations et de chocs -
Partie 15: Essai de sensibilit6 acoustique
Reference number
IS0 5347-l 5:1993(E)
IS0 5347=15:1993(E)

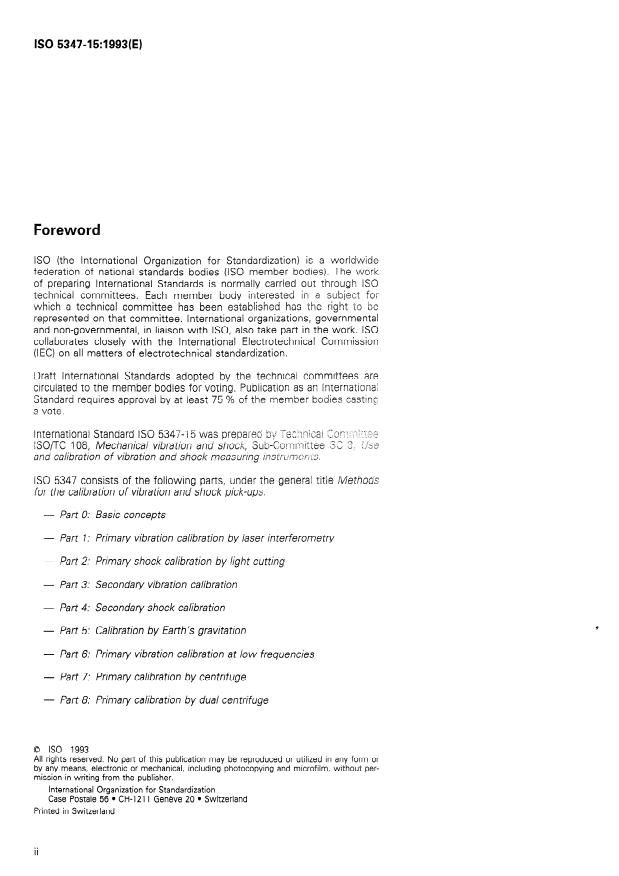

Forewor
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies$. The work
of preparing International Standards is normally carried out through ISQ
technical committees. Each member body interested in a subject for
which a technical committee has been established has the ri
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adooted by the technical committees are
circulated to the member bodies fbr voting. Publication as an Bnternationa!
Standard requires approval bv at least 75 96 of the member bodies castinc
h
. Y
a votec
Internationa[ Standard ISQ 5347-1 5 was gay-~a~ed b-9 $~~~~~i~~~~ [‘T<=JR-;~~~ si ‘+,;:c+~
lSO/TC 108, echanicai vibration and s/-~ock~ Sub-Co ayl rn it-&e 13 2 3; i:.i*~?
and calibration of vibration and shock measuring ~~~IxJT=xx~~~s~
iSO 5347 consists of the following parts, under the genera! title AAe86as~‘~
for the calibration of vibration and shock pick-ups:
- Part 0: Basic concepts
- Part I: Primary vibration calibration by laser interferometry
- Part 2: Primary shock calibration by light cutting
- Part 3: Secondary vibration calibration
- Part 4: Secondary shock calibration
- Part 5: Calibration by Earth’s gravitation
- Part 6: Primary vibration calibration at /ow frequencies
- Part 7: Primary calibration by centrifuge
- Part 8: Primary calibration by dual centrifuge
0 IS0 1993
All rights reserved. No part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without per-
mission in writing from the publisher.
lntemational Organization for Standardization
Case Postale 56 l Cl-l-l 211 Geneve 20 l Switzerland
Printed in Switzerland
ii
IS0 5347=15:1993(E)
- Part 9: Secondary vibration calibration by comparison of phase an-
gles
- Part IO: Primary calibration by high-impact shocks
- Part 11: Testing of transverse vibration sensitivity
- Part 12: Testing of transverse shock sensitivity
- Part 13: Testing of base strain sensitivity
- Part 14: Resonance frequency testing of undamped accelerometers
on a steel block
- Part 15: Testing of acoustic sensitivity
- Part 16: Testing of mounting torque sensitivity
- Part 17: Testing of fixed temperature sensitivity
- Fart 7 8: Testing of transient temperature sensitivity
- Part 19: Testing of magnetic field sensitivity
- Part 20s Primary vibration caiibra tion by the reciprocity method
This page intentionally left blank
IS0 5347=15:1993(E)
INTERNATIONAL STANDARD
Methods for the calibration of vibration and shock
pick-ups -
Part 15:
Testing of acoustic sensitivity
- 8 000 Hz: 105 dB + 10 dB.
-
1 Scope
NOTE 1 A 0,5 mH and 1 PF low-pass filter, a commercial
IS0 5347 comprises a series of documents dealing
30 W power amplifier and an 8 in
...
ISO
NORME
5347-l 5
INTERNATIONALE
Premiére édition
1993-l 2-I 5
Méthodes pour l’étalonnage de capteurs
de vibrations et de chocs -
Partie 15:
Essai de sensibilité acoustique
Methods for the calibration of vibration and shock pick-ups -
Part 15: Testing of acoustic sensitivity
Numéro de référence
ISO 5347-l 5:1993(F)
ISO 5347=15:1993(F)

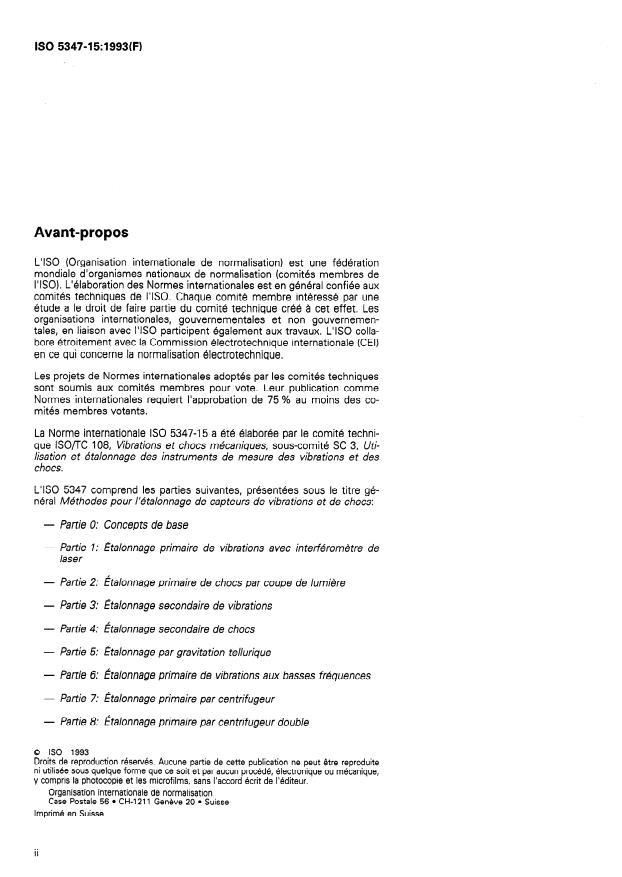

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fedération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’elaboration des Normes internationales est en général confiée aux
comites techniques de I’ISO. Chaque comite membre intéresse par une
étude a le droit de faire partie du comite technique cree a cet effet Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore etroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptes par les comites techniques
sont soumis aux comites membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mites membres votants.
La Norme internationale ISO 5347-15 a éte élaborée par le comité techni-
que lSO/‘K 108, Vibrations et chocs mécaniques, sous-comité SC 3, Uti-
lisa tion et 6 talonnage des instruments de mesure des vibrations et des
chocs.
L’ISO 5347 comprend les parties suivantes, présentées sous le titre gé-
néral Méthodes pour l’étalonnage de capteurs de vibrations et de chocs:
- Partie 0: Concepts de base
- Partie 1: Étalonnage primaire de vibrations avec interferométre de
laser
- Partie 2: Étalonnage primaire de chocs par coupe de lumière
- Partie 3: Étalonnage secondaire de vibrations
- Partie 4: Étalonnage secondaire de chocs
- Partie 5: Étalonnage par gravitation tellurique
- Partie 6: Étalonnage primaire de vibrations aux basses fréquences
- Partie 7: Étalonnage primaire par centrifugeur
- Partie 8: Étalonnage primaire par centrifugeur double
0 ISO 1993
Droits de reproduction reservés. Aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord ecrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-1 21 II Genéve 20 l Suisse
Imprimé en Suisse
ii
ISO 5347=15:1993(F)
- Partie 9: Étalonnage secondaire de vibrations par comparaison des
angles de phase
- Partie 10: Étalonnage primaire de chocs à impact élevé
- Partie II: Essai de sensibilité aux vibrations transversales
- Partie 12: Essai de sensibilité aux chocs transversaux
- Partie 13: Essai de sensibilite de contrainte de base
- Partie 14.~ Essai de fréquence de resonance sur masse d’acier
d’accélerometres non amortis
- Partie 15: Essai de sensibilité acoustique
- Partie 16: Essai de sensibilité de couple de serrage
- Partie 176 Essai de sensibilité de température fixe
- Partie 18: Essai de sensibilité de température transitoire
- Partie 19: Essai de sensibilité de champ magnétique
- Partie 20: Étalonnage primaire de vibrations par méthode réciproque
. . .
III
Page blanche
NORME INTERNATIONALE ISO 5347=15:1993(F)
Méthodes pour l’étalonnage de capteurs de vibrations
et de chocs -
Partie 15:
Essai de sensibilité acoustique
- 8 000 Hz: 105 dB t 10 dB.
1 Domaine d’application
NOTE 1 Un filtre passe-bas à 0,5 mH et 1 pF, un amplifi-
L’ISO 5347 comprend une série de documents trai-
cateur de puissance commercialisé de 30 W et un haut-
tant des méthodes pour l’étalonnage de capteurs de
parleur à large bande de 50 W dans un déflecteur de
vibrati
...
ISO
NORME
5347-l 5
INTERNATIONALE
Premiére édition
1993-l 2-I 5
Méthodes pour l’étalonnage de capteurs
de vibrations et de chocs -
Partie 15:
Essai de sensibilité acoustique
Methods for the calibration of vibration and shock pick-ups -
Part 15: Testing of acoustic sensitivity
Numéro de référence
ISO 5347-l 5:1993(F)
ISO 5347=15:1993(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fedération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’elaboration des Normes internationales est en général confiée aux
comites techniques de I’ISO. Chaque comite membre intéresse par une
étude a le droit de faire partie du comite technique cree a cet effet Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore etroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptes par les comites techniques
sont soumis aux comites membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mites membres votants.
La Norme internationale ISO 5347-15 a éte élaborée par le comité techni-
que lSO/‘K 108, Vibrations et chocs mécaniques, sous-comité SC 3, Uti-
lisa tion et 6 talonnage des instruments de mesure des vibrations et des
chocs.
L’ISO 5347 comprend les parties suivantes, présentées sous le titre gé-
néral Méthodes pour l’étalonnage de capteurs de vibrations et de chocs:
- Partie 0: Concepts de base
- Partie 1: Étalonnage primaire de vibrations avec interferométre de
laser
- Partie 2: Étalonnage primaire de chocs par coupe de lumière
- Partie 3: Étalonnage secondaire de vibrations
- Partie 4: Étalonnage secondaire de chocs
- Partie 5: Étalonnage par gravitation tellurique
- Partie 6: Étalonnage primaire de vibrations aux basses fréquences
- Partie 7: Étalonnage primaire par centrifugeur
- Partie 8: Étalonnage primaire par centrifugeur double
0 ISO 1993
Droits de reproduction reservés. Aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord ecrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-1 21 II Genéve 20 l Suisse
Imprimé en Suisse
ii
ISO 5347=15:1993(F)
- Partie 9: Étalonnage secondaire de vibrations par comparaison des
angles de phase
- Partie 10: Étalonnage primaire de chocs à impact élevé
- Partie II: Essai de sensibilité aux vibrations transversales
- Partie 12: Essai de sensibilité aux chocs transversaux
- Partie 13: Essai de sensibilite de contrainte de base
- Partie 14.~ Essai de fréquence de resonance sur masse d’acier
d’accélerometres non amortis
- Partie 15: Essai de sensibilité acoustique
- Partie 16: Essai de sensibilité de couple de serrage
- Partie 176 Essai de sensibilité de température fixe
- Partie 18: Essai de sensibilité de température transitoire
- Partie 19: Essai de sensibilité de champ magnétique
- Partie 20: Étalonnage primaire de vibrations par méthode réciproque
. . .
III
Page blanche
NORME INTERNATIONALE ISO 5347=15:1993(F)
Méthodes pour l’étalonnage de capteurs de vibrations
et de chocs -
Partie 15:
Essai de sensibilité acoustique
- 8 000 Hz: 105 dB t 10 dB.
1 Domaine d’application
NOTE 1 Un filtre passe-bas à 0,5 mH et 1 pF, un amplifi-
L’ISO 5347 comprend une série de documents trai-
cateur de puissance commercialisé de 30 W et un haut-
tant des méthodes pour l’étalonnage de capteurs de
parleur à large bande de 50 W dans un déflecteur de
vibrati
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
