IEC 60051-1:1997

NORME
CEI
INTERNATIONALE
IEC
60051-1
INTERNATIONAL
Cinquième édition
STANDARD
Fifth edition
1997-12
Appareils mesureurs électriques
indicateurs analogiques à action directe
et leurs accessoires –
Partie 1:
Définitions et prescriptions générales
communes à toutes les parties
Direct acting indicating analogue electrical
measuring instruments and their accessories –
Part 1:
Definitions and general requirements
common to all parts
Numéro de référence
Reference number
CEI/IEC 60051-1: 1997

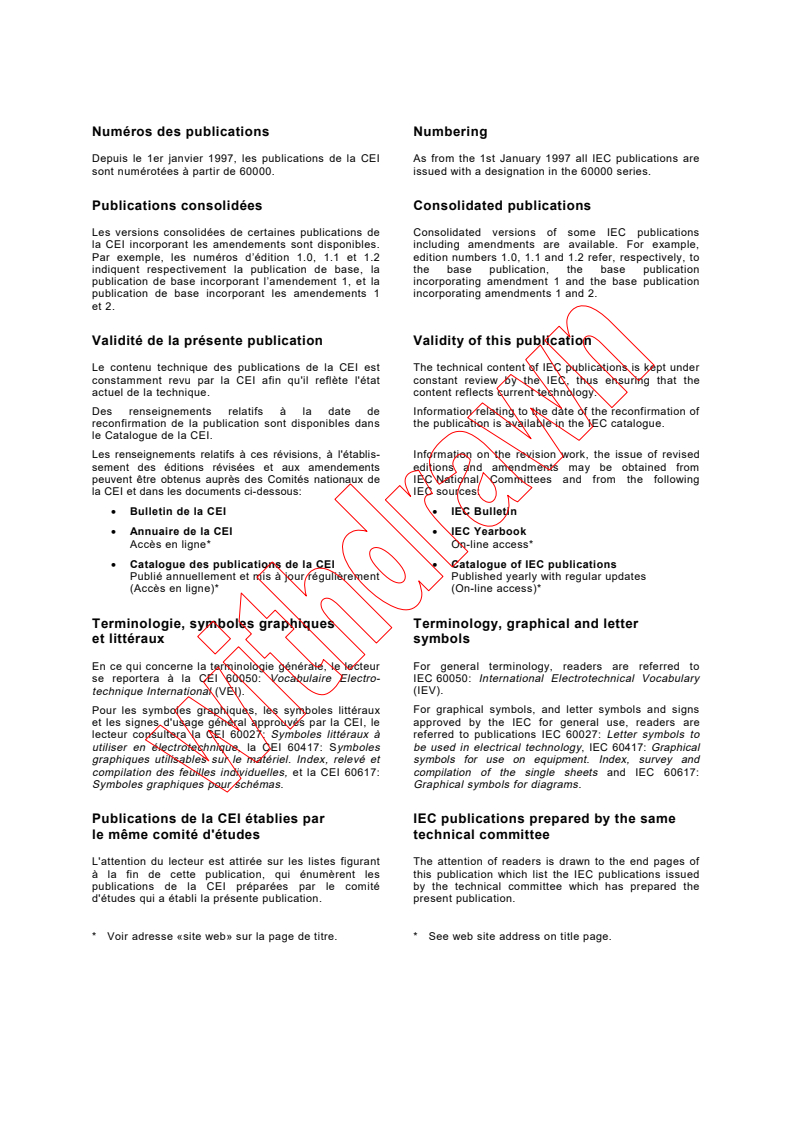

Numéros des publications Numbering
Depuis le 1er janvier 1997, les publications de la CEI As from the 1st January 1997 all IEC publications are
sont numérotées à partir de 60000. issued with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication
publication de base incorporant l’amendement 1, et la incorporating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised
sement des éditions révisées et aux amendements editions and amendments may be obtained from
peuvent être obtenus auprès des Comités nationaux de IEC National Committees and from the following
la CEI et dans les documents ci-dessous: IEC sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Accès en ligne* On-line access*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Accès en ligne)* (On-line access)*
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
referred to publications IEC 60027: Letter symbols to
lecteur consultera la CEI 60027: Symboles littéraux à
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
Publications de la CEI établies par IEC publications prepared by the same
le même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant The attention of readers is drawn to the end pages of
à la fin de cette publication, qui énumèrent les this publication which list the IEC publications issued
publications de la CEI préparées par le comité by the technical committee which has prepared the
d'études qui a établi la présente publication. present publication.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
60051-1
INTERNATIONAL
Cinquième édition
STANDARD
Fifth edition
1997-12
Appareils mesureurs électriques
indicateurs analogiques à action directe
et leurs accessoires –
Partie 1:
Définitions et prescriptions générales
communes à toutes les parties
Direct acting indicating analogue electrical
measuring instruments and their accessories –
Part 1:
Definitions and general requirements
common to all parts
 IEC 1997 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE X
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

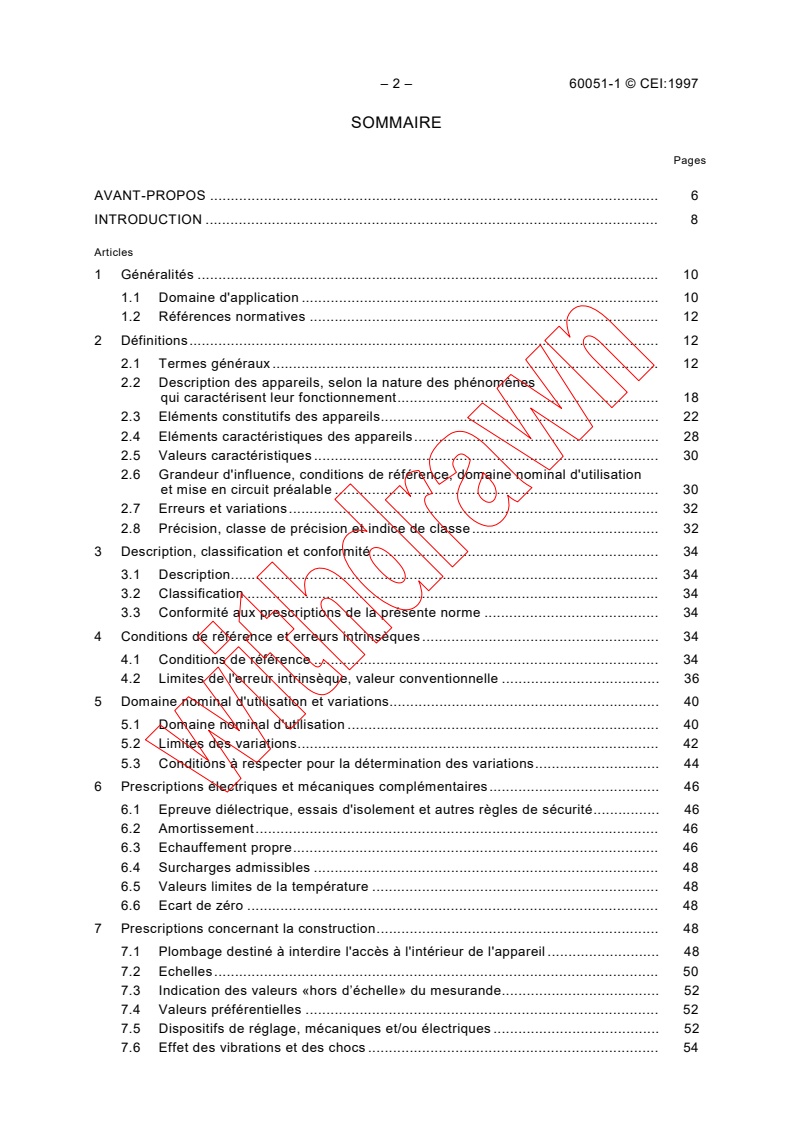

– 2 – 60051-1 © CEI:1997
SOMMAIRE
Pages
AVANT-PROPOS . 6
INTRODUCTION . 8
Articles
1 Généralités . 10
1.1 Domaine d'application . 10
1.2 Références normatives . 12
2 Définitions. 12
2.1 Termes généraux . 12
2.2 Description des appareils, selon la nature des phénomènes
qui caractérisent leur fonctionnement. 18
2.3 Eléments constitutifs des appareils. 22
2.4 Eléments caractéristiques des appareils. 28
2.5 Valeurs caractéristiques . 30
2.6 Grandeur d'influence, conditions de référence, domaine nominal d'utilisation
et mise en circuit préalable . 30
2.7 Erreurs et variations. 32
2.8 Précision, classe de précision et indice de classe. 32
3 Description, classification et conformité. 34
3.1 Description. 34
3.2 Classification . 34
3.3 Conformité aux prescriptions de la présente norme . 34
4 Conditions de référence et erreurs intrinsèques . 34
4.1 Conditions de référence . 34
4.2 Limites de l'erreur intrinsèque, valeur conventionnelle . 36
5 Domaine nominal d'utilisation et variations. 40
5.1 Domaine nominal d'utilisation . 40
5.2 Limites des variations. 42
5.3 Conditions à respecter pour la détermination des variations. 44
6 Prescriptions électriques et mécaniques complémentaires. 46
6.1 Epreuve diélectrique, essais d'isolement et autres règles de sécurité. 46
6.2 Amortissement. 46
6.3 Echauffement propre. 46
6.4 Surcharges admissibles . 48
6.5 Valeurs limites de la température . 48
6.6 Ecart de zéro . 48
7 Prescriptions concernant la construction. 48
7.1 Plombage destiné à interdire l'accès à l'intérieur de l'appareil . 48
7.2 Echelles. 50
7.3 Indication des valeurs «hors d’échelle» du mesurande. 52
7.4 Valeurs préférentielles . 52
7.5 Dispositifs de réglage, mécaniques et/ou électriques . 52
7.6 Effet des vibrations et des chocs . 54

60051-1 © IEC:1997 – 3 –
CONTENTS
Page
FOREWORD . 7
Clause
1 General. 11
1.1 Scope . 11
1.2 Normative references. 11
2 Definitions. 13
2.1 General terms . 13
2.2 Description of instruments according to their method of operation. 19
2.3 Constructional features of instruments. 23
2.4 Characteristic features of instruments . 29
2.5 Characteristic values. 29
2.6 Influence quantity, reference conditions, nominal range of use
and preconditioning . 31
2.7 Errors and variations . 33
2.8 Accuracy, accuracy class and class index. 33
3 Description, classification and compliance . 35
3.1 Description. 35
3.2 Classification . 35
3.3 Compliance with the requirements of this standard . 35
4 Reference conditions and intrinsic errors . 35
4.1 Reference conditions . 35
4.2 Limits of intrinsic error, fiducial value. 37
5 Nominal range of use and variations. 41
5.1 Nominal range of use . 41
5.2 Limits of variations . 41
5.3 Conditions for the determination of variations . 45
6 Further electrical and mechanical requirements . 45
6.1 Voltage tests, insulation tests and other safety requirements . 47
6.2 Damping . 47
6.3 Self-heating . 47
6.4 Permissible overloads . 49
6.5 Limiting values of temperature. 49
6.6 Deviation from zero . 49
7 Constructional requirements . 49
7.1 Sealing to prevent access . 49
7.2 Scales. 49
7.3 Indication of out-of-range values of the measurand. 53
7.4 Preferred values. 53
7.5 Adjusters, mechanical and/or electrical. 53
7.6 Effects of vibration and shock. 55

– 4 – 60051-1 © CEI:1997
Pages
8 Informations, inscriptions et symboles généraux . 56
8.1 Informations. 56
8.2 Inscriptions, symboles et leurs emplacements . 58
8.3 Inscriptions relatives aux valeurs de référence et aux domaines nominaux
d'utilisation des grandeurs d'influence . 60
9 Inscriptions et symboles pour les bornes . 72
9.1 Prescriptions concernant les marques et inscriptions . 72
9.2 Bornes de mise à la terre . 72
9.3 Bornes du circuit de mesure. 74
9.4 Inscriptions spéciales pour les bornes . 74
10 Essais de conformité à la présente norme . 74
Annexe A-1 – Essais . 76
Annexe B-1 – Erreurs et variations admissibles. 78

60051-1 © IEC:1997 – 5 –
Page
8 Information, general markings and symbols . 57
8.1 Information . 57
8.2 Markings, symbols and their locations . 59
8.3 Markings relating to the reference values and nominal ranges of use
of influence quantities. 61
9 Markings and symbols for terminals. 73
9.1 Requirements for markings . 73
9.2 Earthing (grounding) terminals . 73
9.3 Measuring circuit terminals. 74
9.4 Special markings for terminals . 75
10 Tests to prove compliance with this standard. 75
Annex A-1 – Tests . 77
Annex B-1 – Permissible errors and variations . 79

– 6 – 60051-1 © CEI:1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
_________
APPAREILS MESUREURS ÉLECTRIQUES INDICATEURS ANALOGIQUES
À ACTION DIRECTE ET LEURS ACCESSOIRES –
Partie 1: Définitions et prescriptions générales
communes à toutes les parties
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60051-1 a été établie par le comité d'études 85 de la CEI:
Appareillage de mesures électromagnétiques.
Cette cinquième édition annule et remplace la quatrième édition parue en 1984, l’amendement 1
(1994), l’amendement 2 (1995). Elle constitue une révision technique.
Le texte de la présente norme est issu de la quatrième édition, de l’amendement 1, de
l’amendement 2 et des documents suivants:
FDIS Rapport de vote
85/166/FDIS 85/177/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.

60051-1 © IEC:1997 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
_________
DIRECT ACTING INDICATING ANALOGUE ELECTRICAL MEASURING
INSTRUMENTS AND THEIR ACCESSORIES –
Part 1: Definitions and general requirements common to all parts
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60051-1 has been prepared by IEC technical committee 85:
Measuring equipment for electromagnetic quantities.
This fifth edition cancels and replaces the fourth edition published in 1984, amendment 1
(1994) and amendment 2 (1995). It constitutes a technical revision.
The text of this standard is based on the fourth edition, amendment 1, amendment 2 and the
following documents:
FDIS Report on voting
85/166/FDIS 85/177/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.

– 8 – 60051-1 © CEI:1997
INTRODUCTION
La CEI 60051 est publiée sous forme de plusieurs parties conformément à la structure
suivante, sous le titre général Appareils mesureurs électriques indicateurs analogiques à action
directe et leurs accessoires
Partie 1: Définitions et prescriptions générales communes à toutes les parties.
Deuxième partie: Prescriptions particulières pour les ampèremètres et les voltmètres.
Troisième partie: Prescriptions particulières pour les wattmètres et les varmètres.
Quatrième partie: Prescriptions particulières pour les fréquencemètres.
Cinquième partie: Prescriptions particulières pour les phasemètres, les indicateurs de
facteur de puissance et les synchronoscopes.
Sixième partie: Prescriptions particulières pour les ohmmètres (les impédancemètres) et
les conductancemètres.
Septième partie: Prescriptions particulières pour les appareils à fonctions multiples.
Huitième partie: Prescriptions particulières pour les accessoires.
Neuvième partie: Méthodes d'essai recommandées.
Les parties 2 à 9 ne sont pas complètes par elles-mêmes, et doivent être lues conjointement
avec cette première partie.
On retrouve dans ces parties, dont le format est identique, la même correspondance entre
sujets traités et numéros d’articles. De plus, les tableaux, les figures et les annexes de ces
différentes parties comportent en suffixe le numéro de la partie où ils se trouvent. Ce
réarrangement permettra au lecteur de la CEI 60051 de différencier les informations relatives
aux divers types d'appareils.
60051-1 © IEC:1997 – 9 –
INTRODUCTION
IEC 60051 is published in separate parts according to the following structure and under the
general title Direct acting indicating analogue electrical measuring instruments and their
accessories.
Part 1: Definitions and General Requirements Common to all Pans.
Part 2: Special Requirements for Ammeters and Voltmeters.
Part 3: Special Requirements for Wattmeters and Varmeters.
Part 4: Special Requirements for Frequency Meters.
Part 5: Special Requirements for Phase Meters, Power Factor Meters and Synchroscopes.
Part 6: Special Requirements for Ohmmeters (Impedance Meters) and Conductance Meters.
Part 7: Special Requirements for Multi-function Instruments.
Part 8: Special Requirements for Accessories.
Part 9: Recommended Test Methods.
Parts 2 to 9 are not complete in themselves and shall be read in conjunction with this Part 1.
All of these pans are arranged in the same format and a standard relationship between subject
and clause number is maintained throughout. In addition, tables, figures and annexes add a
suffix to the part number in order to differentiate the pans. This re-arrangement will assist the
reader of IEC 60051 to distinguish information relating to the different types of instruments.

– 10 – 60051-1 © CEI:1997
APPAREILS MESUREURS ÉLECTRIQUES INDICATEURS ANALOGIQUES
À ACTION DIRECTE ET LEURS ACCESSOIRES –
Partie 1: Définitions et prescriptions générales
communes à toutes les parties
1 Généralités
1.1 Domaine d'application
La présente norme s'applique aux appareils mesureurs électriques indicateurs à action directe
à affichage analogique, à savoir:
– ampèremètres et voltmètres;
– wattmètres et varmètres;
– fréquencemètres à aiguille et à lames vibrantes;
– phasemètres, indicateurs de facteur de puissance et synchronoscopes;
– ohmmètres, impédancemètres et conductancemètres;
– appareils à fonctions multiples des types ci-dessus.
Elle s'applique également à certains accessoires utilisés avec ces appareils, tels que:
– shunts;
– résistances et impédances additionnelles.
Si d'autres accessoires sont associés aux appareils, cette norme s'applique à l'ensemble
appareil plus accessoire, à condition que le réglage ait été effectué pour cet ensemble.
La présente norme s'applique également à un appareil mesureur électrique indicateur à action
directe dont la graduation ne correspond pas directement à la grandeur électrique appliquée à
l'entrée de l'appareil, à condition que la relation entre celles-ci soit connue.
La présente norme s'applique également aux appareils et aux accessoires comportant des
dispositifs électroniques dans leurs circuits de mesure et/ou dans leurs circuits auxiliaires.
La présente norme ne s'applique pas aux appareils spéciaux qui font l'objet de normes
particulières de la CEI.
La présente norme ne s'applique pas aux dispositifs spéciaux qui font l'objet de normes
particulières de la CEI, lorsqu'ils sont utilisés comme accessoires.
La présente norme ne comporte pas de prescriptions relatives aux conditions d'environnement
et aux essais correspondants. Cependant, si nécessaire, et seulement après accord entre le
constructeur et l'utilisateur, il est possible de choisir, dans la CEI 60068 des essais
reproduisant sensiblement les conditions d'utilisation, de manière à vérifier la protection de
l'appareil ou de l'accessoire contre les conditions d'environnement.
La présente norme ne comporte pas de prescriptions relatives aux dimensions des appareils
ou des accessoires (pour les premiers, voir la CEI 60473).

60051-1 © IEC:1997 – 11 –
DIRECT ACTING INDICATING ANALOGUE ELECTRICAL MEASURING
INSTRUMENTS AND THEIR ACCESSORIES –
Part 1: Definitions and general requirements common to all parts
1 General
1.1 Scope
This standard applies to direct acting indicating electrical measuring instruments having an
analogue display, such as:
– ammeters and voltmeters;
– wattmeters and varmeters;
– frequency meters of pointer and vibrating-reed types;
– phasemeters, power-factor meters and synchroscopes;
– ohmmeters, impedance meters and conductance meters;
– multi-function instruments of the above types.
It also applies to certain accessories used with these instruments, such as:
– shunts;
– series resistors and impedance elements.
If other accessories are associated with instruments, this standard is applicable to the
combination of the instrument and the accessory provided that the adjustments have been
made for the combination.
This standard also applies to a direct acting indicating electrical measuring instrument whose
scale marks do not correspond directly to its electrical input quantity, provided that the
relationship between them is known.
This standard also applies to instruments and accessories having electronic devices in their
measuring and/or auxiliary circuits.
This standard does not apply to special purpose instruments which are covered by their own
IEC standards.
This standard does not apply to special purpose devices which are covered by their own IEC
standards when they are used as accessories.
This standard does not contain either requirements for protection against environmental
conditions or the relevant tests. However, when necessary, and then only by agreement
between the manufacturer and the user, tests to approximate the conditions of use may be
selected from IEC 60068.
This standard does not specify requirements concerning dimensions of instruments or
accessories (for the former, see IEC 60473).

– 12 – 60051-1 © CEI:1997
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par la suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60051.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la CEI
60051 sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes des
documents normatifs indiqués ci-après. Les membres de la CEI et de l’ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60027, Symboles littéraux à utiliser en électrotechnique
CEI 60050(301), (302), (303):1983, Vocabulaire Electrotechnique International (VEI) –
Chapitre 301: Termes généraux concernant les mesures en électricité – Chapitre 302:
Instruments de mesure électriques – Chapitre 303: Instruments de mesurage électroniques
CEI 60051-9:1988, Appareils mesureurs électriques indicateurs analogiques à action directe et
leurs accessoires – Partie 9: Méthodes d’essai recommandées
CEI 60068-2-6:1995, Essais d’environnement – Partie 2: Essais – Essai Fc et guide: Vibrations
(sinusoïdales)
CEI 60068-2-27:1987, Essais d’environnement – Partie 2: Essais – Essai Ea et guide: Chocs
CEI 60417:1973, Symboles graphiques utilisables sur le matériel – Index, relevé et compilation
des feuilles individuelles
CEI 60473:1974, Dimensions pour appareils de mesure électriques indicateurs et enregistreurs
*
de tableau
CEI 60617-2:1996, Symboles graphiques pour schémas – Partie 2: Eléments de symboles,
symboles distinctifs et autres symboles d’application générale
CEI 61010-1:1990, Règles de sécurité pour appareils électriques de mesurage, de régulation et
de laboratoire – Partie 1: Prescriptions générales
2 Définitions
Sauf indication contraire, les valeurs indiquées dans la présente norme pour les grandeurs
alternatives sont des valeurs efficaces.
Pour les besoins de cette norme, on utilisera des termes définis dans la CEI 60050 ainsi que
les termes complémentaires suivants.
2.1 Termes généraux
2.1.1
appareil mesureur électrique
appareil mesureur destiné à mesurer une grandeur électrique ou une grandeur non électrique
par des moyens électriques
–––––––––––
*
En cours de révision
60051-1 © IEC:1997 – 13 –
1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60051. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 60051 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60027: Letter symbols to be used in electrical technology
IEC 60050(301), (302), (303):1983, International Electrotechnical Vocabulary (IEV) – Chapter
301: General terms on measurements in electricity – Chapter 302: Electrical measuring
instruments – Chapter 303: Electronic measuring instruments
IEC 60051-9:1988, Direct acting indicating analogue electrical measuring instruments and their
accessories – Part 9: Recommended test methods
IEC 60068-2-6:1995, Environmental tests – Part 2: Tests – Test Fc and guidance: Vibrations
(sinusoidal)
IEC 60068-2-27:1987, Environmental testing – Part 2: Tests – Test Ea and guidance: Shock
IEC 60417:1973, Graphical symbols for use on equipment – Index, survey and compilation of
the single sheets
IEC 60473:1974, Dimensions for panel-mounted indicating and recording electrical measuring
*
instruments
IEC 60617-2:1996, Graphical symbols for diagrams – Part 2: Symbol elements, qualifying
symbols and other symbols having general application
IEC 61010-1:1990, Safety requirements for electrical equipment for measurement, control, and
laboratory use – Part 1: General requirements
2 Definitions
The values of a.c. quantities, given in this standard, are r.m.s. values unless otherwise stated.
For the purpose of this standard, terms as defined in IEC 60050 apply, together with the
following additional terms.
2.1 General terms
2.1.1
electrical measuring instrument
a measuring instrument intended to measure an electrical or non-electrical quantity using
electrical means
–––––––––––
*
Revision in preparation
– 14 – 60051-1 © CEI:1997
2.1.2
appareil à affichage analogique
appareil mesureur dont l'indication est une fonction continue de la valeur correspondante de la
grandeur mesurée
NOTE – Un appareil dans lequel la variation de l'indication se produit par petits échelons discrets, mais qui n'a pas
d'affichage numérique, est considéré comme analogique.
2.1.3
appareil indicateur
appareil mesureur qui présente, à tout moment, la valeur de la grandeur mesurée sans
l'enregistrer
NOTE – La valeur indiquée peut ne pas être la même que la valeur de la grandeur mesurée par l'appareil et peut
être exprimée en unités d'une grandeur différente.
2.1.4
appareil indicateur à action directe
appareil mesureur dans lequel le dispositif indicateur est relié mécaniquement à l'équipage
mobile et actionné par celui-ci
2.1.5
appareil mesureur électronique
appareil mesureur destiné à mesurer une grandeur électrique ou une grandeur non électrique
par des moyens électroniques
2.1.6
appareil à fonction unique
appareil destiné à la mesure d'une seule sorte de grandeur
2.1.7
appareil à fonctions multiples
appareil possédant un seul dispositif indicateur, destiné à la mesure de plusieurs sortes de
grandeurs (par exemple, appareil pour la mesure de courant, de tension et de résistance)
2.1.8
appareil fixe
appareil conçu pour être monté en permanence sur un support et destiné à être relié à un ou
plusieurs circuits extérieurs au moyen de conducteurs installés à demeure
2.1.9
appareil portatif
appareil conçu spécifiquement pour être transporté à la main
NOTE – L'appareil est destiné à être branché et débranché par l'utilisateur.
2.1.10
appareil polyphasé
appareil destiné à effectuer des mesures dans un système polyphasé et conçu pour être relié à
plus d'une phase du système
60051-1 © IEC:1997 – 15 –
2.1.2
analogue display instrument
a measuring instrument intended to present or display the output information as a continuous
function of the measured quantity
NOTE – An instrument in which a change of the indication occurs by small discrete steps, but which does not have
a digital display, is considered to be an analogue instrument.
2.1.3
indicating instrument
a measuring instrument which displays at any time the value of the measured quantity without
recording it
NOTE – The indicated value may be different from the value of the quantity measured by the instrument and may
be in units of a different quantity.
2.1.4
direct acting indicating instrument
an instrument in which the indicating device is mechanically connected to and actuated by the
moving element
2.1.5
electronic measuring instrument
a measuring instrument intended to measure an electrical or non-electrical quantity using
electronic means
2.1.6
single function instrument
an instrument intended for the measurement of one kind of quantity only
2.1.7
multi-function instrument
an instrument having a single means of indication intended for the measurement of more than
one kind of quantity (e.g. an instrument measuring current, voltage and resistance)
2.1.8
fixed instrument
an instrument designed to be permanently mounted and which is intended to be connected to
(an) external circuit(s) by means of permanently installed leads
2.1.9
portable instrument
an instrument specifically designed to be carried out by hand
NOTE – The instrument is intended to be connected and disconnected by the user.
2.1.10
polyphase instrument
an instrument for measurement in a polyphase system and arranged for connection to more
than one phase of the system
– 16 – 60051-1 © CEI:1997
2.1.11
appareil polyphasé pour charges équilibrées
appareil polyphasé conçu pour être utilisé dans un système polyphasé équilibré. Un wattmètre
monophasé dont la graduation est établie pour utilisation en polyphasé ne correspond pas à
cette définition
2.1.12
appareil à écran magnétique
appareil protégé contre l'influence d'un champ magnétique d’origine extérieure par des
matériaux ferromagnétiques
2.1.13
appareil astatique
appareil dont l'élément de mesure est, par constitution, insensible à l'action d'un champ
magnétique uniforme d'origine extérieure
2.1.14
appareil à écran électrique
appareil protégé contre l'influence d'un champ électrique d'origine extérieure par des matériaux
conducteurs
2.1.15
accessoire
élément, groupe d'éléments ou dispositif associé au circuit de mesure d'un appareil mesureur
pour donner à cet appareil mesureur des caractéristiques spécifiées
2.1.15.1
accessoire interchangeable
accessoire possédant ses qualités et sa précision propres, indépendantes de celles de
l'appareil auquel il peut être associé
NOTE – Un accessoire est considéré comme interchangeable lorsque ses caractéristiques assignées sont connues
et marquées, et sont suffisantes pour permettre la détermination de ses erreurs et de ses variations sans faire
intervenir l'appareil associé. Un shunt dont le réglage tient compte d'un courant dérivé non négligeable et connu est
considéré comme interchangeable.
2.1.15.2
accessoire à interchangeabilité limitée
accessoire possédant ses qualités et sa précision propres, ne pouvant être associé qu'à des
appareils mesureurs dont certaines caractéristiques sont dans des limites spécifiées
2.1.15.3
accessoire non interchangeable
accessoire adapté aux caractéristiques électriques d'un appareil mesureur déterminé
2.1.16
shunt
résistance connectée en parallèle sur un circuit de mesure d'un appareil mesureur
NOTE – Un shunt est généralement destiné à fournir une tension proportionnelle au courant à mesurer.

60051-1 © IEC:1997 – 17 –
2.1.11
balanced load polyphase instrument
a polyphase instrument for use in a balanced polyphase system. This does not include a
single-phase wattmeter scaled in terms of polyphase power
2.1.12
instrument with magnetic screen
an instrument shielded by ferro-magnetic material from the influence of a magnetic field of
external origin
2.1.13
astatic instrument
an instrument in which the measuring element is so constructed as to be unaffected by a
uniform magnetic field of external origin
2.1.14
instrument with electric screen
an instrument shielded by conductive material from the influence of an electric field of external
origin
2.1.15
accessory
an element group of elements or device associated with the measuring circuit of a measuring
instrument in order to confer specified characteristics to the measuring instrument
2.1.15.1
interchangeable accessory
an accessory having its own properties and accuracy, these being independent of those of the
instrument with which it may be associated
NOTE – An accessory is considered to be interchangeable when its rated characteristics are known and marked
and are sufficient to enable its errors and variations to be determined without using the associated instrument. A
shunt whose adjustment takes into account an instrument current which is not negligible and which is known, is
considered to be interchangeable.
2.1.15.2
accessory of limited interchangeability
an accessory having its own properties and accuracy, which can only be associated with
measuring instruments for which certain characteristics are within specified limits
2.1.15.3
non-interchangeable accessory
an accessory adjusted to take into account the electrical characteristics of a specific measuring
instrument
2.1.16
shunt
a resistor connected in parallel with a measuring circuit of a measuring instrument
NOTE – A shunt is generally intended to provide a voltage proportional to a current to be measured.

– 18 – 60051-1 © CEI:1997
2.1.17
résistance (impédance) additionnelle
résistance (impédance) connectée en série avec un circuit de mesure d'un appareil mesureur
NOTE – Une résistance (impédance) additionnelle est généralement destinée à étendre l'étendue de mesure en
tension d'un appareil.
2.1.18
cordon de mesure
cordon comprenant un ou plusieurs conducteurs reliant des appareils mesureurs à des circuits
extérieurs ou à des accessoires
2.1.19
cordon de mesure étalonné
cordon de mesure dont la résistance a une valeur spécifiée
NOTE – Un cordon de mesure étalonné est considéré comme un accessoire interchangeable d'un appareil
mesureur.
2.1.20
facteur de distorsion (harmonique totale) (d'une grandeur)
valeur efficace du contenu en harmoniques
rapport:
valeur efficace de la grandeur non sinusoïdale
2.1.21
taux d'ondulation d'une grandeur
valeur efficace de la composante alternative
rapport:
valeur de la composante continue
2.1.22
facteur de crête
rapport de la valeur de crête à la valeur efficace d'une grandeur périodique
2.2 Description des appareils, selon la nature des phénomènes qui caractérisent leur
fonctionnement
2.2.1
appareil magnétoélectrique (à cadre mobile)
appareil dont le fonctionnement est basé sur l'interaction du champ magnétique dû au courant
qui parcourt une bobine mobile avec le champ d'un aimant permanent fixe
NOTE – Un tel appareil peut comporter plusieurs bobines pour me
...
