IEC 61346-2:2000

NORME CEI
INTERNATIONALE IEC
61346-2
INTERNATIONAL
Première édition
STANDARD
First edition
2000-04
Systèmes industriels, installations et appareils,
et produits industriels –
Principes de structuration et désignations
de référence –
Partie 2:
Classification des objets et codes pour les classes
Industrial systems, installations and equipment
and industrial products –
Structuring principles and
reference designations –
Part 2:
Classification of objects and codes for classes

Numéro de référence
Reference number
CEI/IEC 61346-2:2000

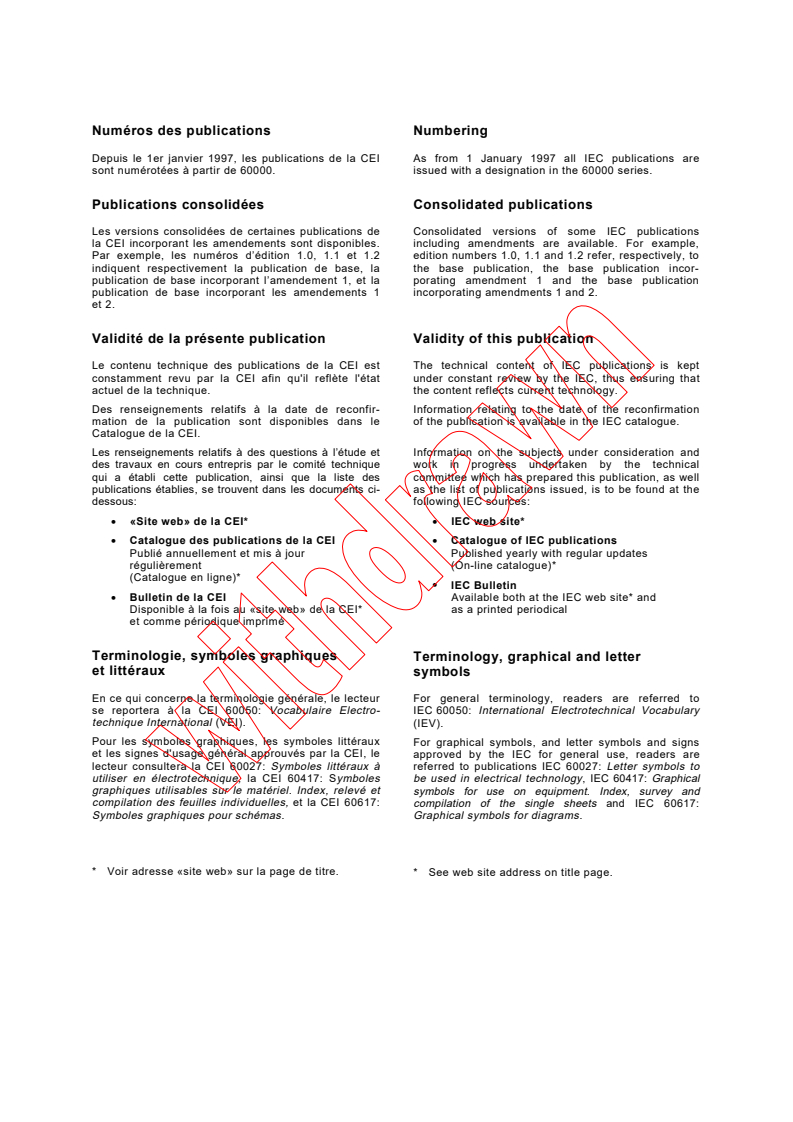

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
régulièrement (On-line catalogue)*
(Catalogue en ligne)*
• IEC Bulletin
• Bulletin de la CEI Available both at the IEC web site* and
Disponible à la fois au «site web» de la CEI* as a printed periodical
et comme périodique imprimé
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux
symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro-
IEC 60050: International Electrotechnical Vocabulary
technique International (VEI).
(IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles
be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et
symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre.
* See web site address on title page.

NORME CEI
INTERNATIONALE IEC
61346-2
INTERNATIONAL
Première édition
STANDARD
First edition
2000-04
Systèmes industriels, installations et appareils,
et produits industriels –
Principes de structuration et désignations
de référence –
Partie 2:
Classification des objets et codes pour les classes
Industrial systems, installations and equipment
and industrial products –
Structuring principles and
reference designations –
Part 2:
Classification of objects and codes for classes

 IEC 2000 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
S
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

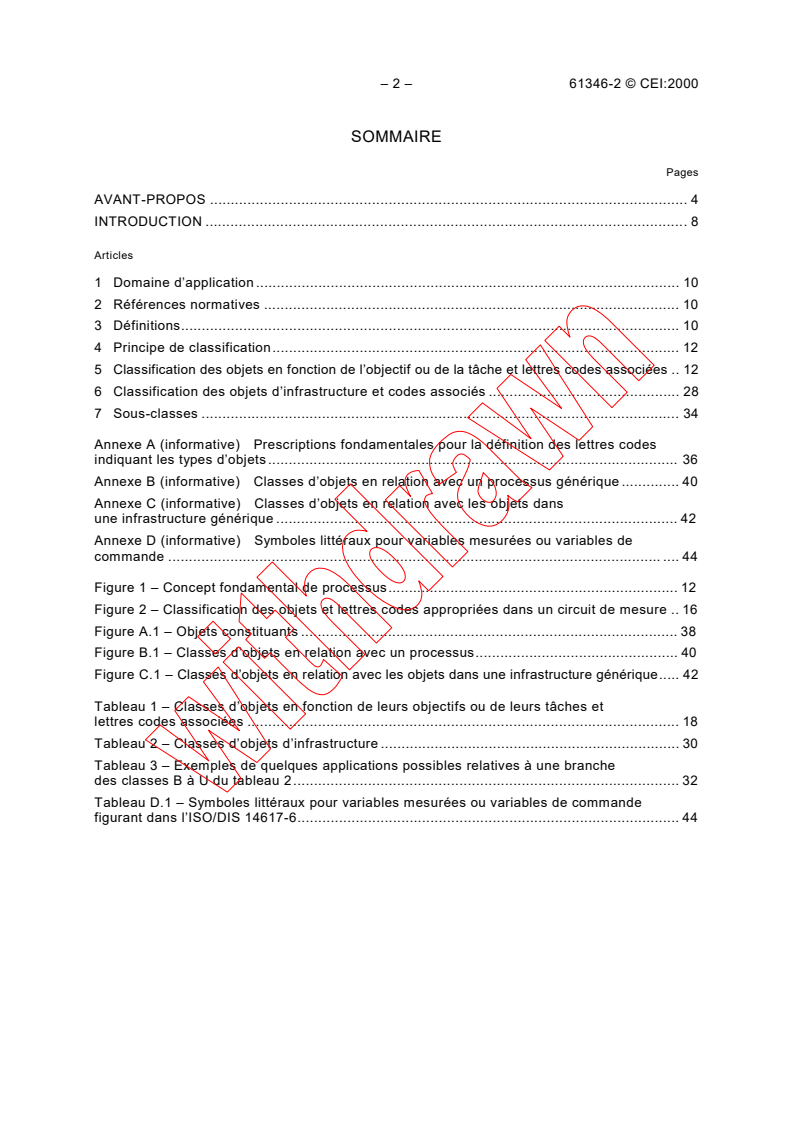

– 2 – 61346-2 © CEI:2000
SOMMAIRE
Pages
AVANT-PROPOS . 4

INTRODUCTION .8

Articles
1 Domaine d’application . 10

2 Références normatives . 10
3 Définitions. 10
4 Principe de classification. 12
5 Classification des objets en fonction de l’objectif ou de la tâche et lettres codes associées . 12
6 Classification des objets d’infrastructure et codes associés . 28
7 Sous-classes .34
Annexe A (informative) Prescriptions fondamentales pour la définition des lettres codes
indiquant les types d’objets. 36
Annexe B (informative) Classes d’objets en relation avec un processus générique . 40
Annexe C (informative) Classes d’objets en relation avec les objets dans
une infrastructure générique . 42
Annexe D (informative) Symboles littéraux pour variables mesurées ou variables de
commande . . 44
Figure 1 – Concept fondamental de processus. 12
Figure 2 – Classification des objets et lettres codes appropriées dans un circuit de mesure . 16
Figure A.1 – Objets constituants . 38
Figure B.1 – Classes d’objets en relation avec un processus. 40
Figure C.1 – Classes d’objets en relation avec les objets dans une infrastructure générique. 42
Tableau 1 – Classes d’objets en fonction de leurs objectifs ou de leurs tâches et
lettres codes associées . 18
Tableau 2 – Classes d’objets d’infrastructure . 30
Tableau 3 – Exemples de quelques applications possibles relatives à une branche
des classes B à U du tableau 2. 32

Tableau D.1 – Symboles littéraux pour variables mesurées ou variables de commande
figurant dans l’ISO/DIS 14617-6. 44

61346-2 © IEC:2000 – 3 –
CONTENTS
Page
FOREWORD . 5

INTRODUCTION .9

Clause
1 Scope . 11

2 Normative references . 11
3 Definitions. 11
4 Classification principle. 13
5 Classification of objects according to purpose or task and associated letter codes . 13
6 Classification of infrastructure objects and associated codes . 29
7 Subclasses . 35
Annex A (informative) Basic requirements for the definition of letter codes
indicating the types of objects . 37
Annex B (informative) Object-classes related to a generic process. 41
Annex C (informative) Object-classes related to objects in a generic infrastructure. 43
Annex D (informative) Letter symbols for measured or initiating variables . 45
Figure 1 – The basic process concept. 13
Figure 2 – Classification of objects and relevant letter codes in a measuring circuit . 17
Figure A.1 – Constituent objects . 39
Figure B.1 – Object-classes related to a process. 41
Figure C.1 – Object-classes related to objects in a generic infrastructure . 43
Table 1 – Classes of objects according to their purpose or task and associated letter codes. 19
Table 2 – Classes of infrastructure objects. 31
Table 3 – Examples for some possible branch-related applications
of classes B to U in table 2 . 33
Table D.1 – Letter symbols for measured or initiating variables
as given in ISO/DIS 14617-6. 45

– 4 – 61346-2 © CEI:2000
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
SYSTÈMES INDUSTRIELS, INSTALLATIONS ET APPAREILS,

ET PRODUITS INDUSTRIELS –
PRINCIPES DE STRUCTURATION ET DÉSIGNATIONS DE RÉFÉRENCE –

Partie 2: Classification des objets et codes pour les classes

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61346-2 a été établie par le sous-comité 3B: Documentation, du
comité d'études 3 de la CEI: Documentation et symboles graphiques, et par le comité
d’études 10 de l’ISO: Dessins techniques, définition de produits et documentation y relative.
Le texte de cette norme est issu des documents suivants:

FDIS Rapport de vote
3B/290/FDIS 3B/296/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
La CEI 61346-2 annule la note 2 de 5.2.2 et l’annexe E de la CEI 61346-1.

61346-2 © IEC:2000 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
INDUSTRIAL SYSTEMS, INSTALLATIONS AND EQUIPMENT

AND INDUSTRIAL PRODUCTS –
STRUCTURING PRINCIPLES AND REFERENCE DESIGNATIONS –

Part 2: Classification of objects and codes for classes

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61346-2 has been prepared by subcommittee 3B: Documentation,
of IEC technical committee 3: Documentation and graphical symbols, and by ISO technical
committee 10: Technical drawings, product definition and related documentation.
The text of this standard is based on the following documents:

FDIS Report on voting
3B/290/FDIS 3B/296/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
IEC 61346-2 cancels note 2 in 5.2.2 as well as annex E of IEC 61346-1.

– 6 – 61346-2 © CEI:2000
La CEI 61346 comprend les parties suivantes, sous le titre général: Systèmes industriels,

installations et appareils, et produits industriels – Principes de structuration et désignations de

référence:
– Partie 1: Règles de base
– Partie 2: Classification des objets et codes pour les classes

– Partie 3: Lignes directrices pour l’application (à l’étude)

– Partie 4: Examen des concepts

Les annexes A, B, C et D sont données uniquement à titre d’information.

Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2007. A cette
date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61346-2 © IEC:2000 – 7 –
IEC 61346 consists of the following parts under the general title: Industrial systems,

installations and equipment and industrial products – Structuring principles and reference

designations:
– Part 1: Basic rules
– Part 2: Classification of objects and codes for classes

– Part 3: Application guidelines (under consideration)

– Part 4: Discussion of concepts

Annexes A, B, C and D are for information only.

The committee has decided that the contents of this publication will remain unchanged
until 2007. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 61346-2 © CEI:2000
INTRODUCTION
Le but de la présente norme est d’établir des plans de classification pour les objets,

plans pouvant être appliqués dans tous les domaines techniques. Les lettres codes utilisées

dans l’ancienne CEI 60750, et reproduites dans l’annexe E – maintenant annulée – de la

CEI 61346-1, ont été conservées, sauf lorsqu’elles interféraient avec l’approche générale. On a

cependant essayé de trouver une solution conduisant à un minimum de changements.

L’annexe A de cette norme présente les prescriptions de base pour la définition des lettres

codes indiquant les types d’objets.
L’annexe B illustre la manière dont les objets peuvent être classés suivant leur objectif ou leur
tâche dans le cadre d’un processus général.
L’annexe C illustre la manière dont les objets peuvent être classés suivant leur position dans
une infrastructure.
L’annexe D donne un extrait du tableau figurant dans l’ISO/DIS 14617-6.

61346-2 © IEC:2000 – 9 –
INTRODUCTION
The aim of this standard is to establish classification schemes for objects which can be applied

throughout all technical areas. Letter codes used in the former IEC 60750, reproduced as – the

now cancelled – annex E of IEC 61346-1, have been maintained, unless they interfere with the

generic approach. However, an attempt has been made to find a solution which will cause as

few changes as possible.
Annex A of this standard presents the basic requirements for the definition of letter codes

indicating the types of objects.
Annex B illustrates how objects may be classified according to their purpose or task related to
a generic process.
Annex C illustrates how objects may be classified according to their position in an
infrastructure.
Annex D shows an excerpt from the table in ISO/DIS 14617-6.

– 10 – 61346-2 © CEI:2000
SYSTÈMES INDUSTRIELS, INSTALLATIONS ET APPAREILS,

ET PRODUITS INDUSTRIELS –
PRINCIPES DE STRUCTURATION ET DÉSIGNATIONS DE RÉFÉRENCE –

Partie 2: Classification des objets et codes pour les classes

1 Domaine d’application
La présente partie de la CEI 61346 définit les classes d’objets ainsi que les lettres codes
associées à ces classes, à utiliser dans les désignations de référence.
Ces plans de classification sont applicables aux objets appartenant à tous les domaines
techniques et peuvent être appliqués dans toute position d’une structure arborescente établie
conformément à la CEI 61346-1.
NOTE La classification des objets intéressant uniquement l’aspect de l'emplacement n’est pas traitée dans la
présente édition de la CEI 61346-2.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 61346.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications ne
s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente partie de
la CEI 61346 sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes
des normes indiquées ci-après. Pour les références non datées, la dernière édition du
document normatif en référence s’applique. Les membres de la CEI et de l’ISO possèdent le
registre des Normes internationales en vigueur.
CEI 61346-1:1996, Systèmes industriels, installations et appareils, et produits industriels –
Principes de structuration et désignations de référence – Partie 1: Règles de base
ISO/DIS 14617-6, Symboles graphiques pour schémas – Partie 6: Fonctions de mesurage et
de contrôle (DIS distribué en version anglaise seulement)
3 Définitions
Pour les besoins de la présente partie de la CEI 61346, les définitions données dans la

CEI 61346-1 s’appliquent.
61346-2 © IEC:2000 – 11 –
INDUSTRIAL SYSTEMS, INSTALLATIONS AND EQUIPMENT

AND INDUSTRIAL PRODUCTS –
STRUCTURING PRINCIPLES AND REFERENCE DESIGNATIONS –

Part 2: Classification of objects and codes for classes

1 Scope
This part of IEC 61346 defines object classes and associated letter codes for these classes to
be used in reference designations.
The classification schemes are applicable for objects in all technical areas and may be applied
at any position in a tree-like structure set up in accordance with IEC 61346-1.
NOTE The classification of objects that are of interest from the location aspect only is not considered in the
present edition of IEC 61346-2.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 61346. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 61346 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 61346-1:1996, Industrial systems, installations and equipment and industrial products –
Structuring principles and reference designations – Part 1: Basic rules
ISO/DIS 14617-6, Graphical symbols for diagrams – Part 6: Measurement and control functions
3 Definitions
For the purposes of this part of IEC 61346, the definitions given in IEC 61346-1 apply.

– 12 – 61346-2 © CEI:2000
4 Principe de classification
Le principe de classification des objets est basé sur la vision de chaque objet comme faisant
partie d’un processus, avec une entrée et une sortie (voir figure 1).

Processus
Objet
Sortie
Entrée
IEC  390/2000
Figure 1 – Concept fondamental de processus
Chaque objet faisant partie d’un processus peut être caractérisé par l’objectif ou la tâche par
rapport à son entrée et à sa sortie. Cela implique que la manière dont l’objet est constitué
intérieurement n’a pas d’importance. Dans la présente norme, l’objectif et la tâche sont les
caractéristiques essentielles pour l’établissement d’un plan de classification (voir aussi
l’annexe B).
5 Classification des objets en fonction de l’objectif ou de la tâche
et lettres codes associées
Si, indépendamment de sa position dans toute structure arborescente, un objet interagit ou est
prévu pour interagir avec un flux (par exemple un flux d'énergie électrique, d'informations ou
de matière), le plan de classification relatif à l’objectif ou à la tâche ainsi que les lettres codes
présentés dans le tableau 1 doivent être utilisés.
En principe, il est possible de classer tout objet conformément au tableau 1. Il est recommandé
d’utiliser ce tableau chaque fois que cela est approprié.
Dans l’annexe B, la figure B.1 montre les classes du tableau 1 en relation avec un modèle de
processus général.
Pour la classification des objets selon le plan de classification donné dans le tableau 1, les
règles suivantes s’appliquent:
– l’objet considéré doit être vu en fonction de la façon dont il agit sur le flux, mais sans tenir

compte de la façon dont il est réalisé;
EXEMPLE 1 L’objectif désiré pour un objet est le «chauffage». Conformément au tableau 1,
cet objet relève clairement de la classe E. La façon dont l’objectif requis est réalisé n’a pas
d’importance, ou même tout simplement n’est pas connu au début du processus de
conception. Le chauffage peut être assuré par un brûleur à gaz ou à fuel, ou par un
radiateur électrique. Dans le cas d’un radiateur électrique, la chaleur peut être produite par
une résistance électrique. Une résistance peut dans d’autres cas être classée dans la
classe R, en fonction de son objectif de «restreindre un flux». L’objectif de l’objet dans le
présent processus est toutefois de produire de la chaleur, et c’est la classe E, et non la
classe R, qu'il convient d'utiliser.
– il peut y avoir des cas où il est possible d’identifier plusieurs objectifs ou tâches. Dans ces
cas, on doit tenir compte de l’objectif (ou de la tâche) principal;

61346-2 © IEC:2000 – 13 –
4 Classification principle
The principle of classification of objects is based on viewing each object as being part of a
process with an input and an output (see figure 1).

Process
Object
Output
Input
IEC  390/2000
Figure 1 – The basic process concept
Each object which is part of a process can be characterized by the purpose or the task with
respect to its input and output. This implies that it is not important how the object is built up
internally. Purpose and task are the main characteristics for establishing a classification
scheme in this standard (see also annex B).
5 Classification of objects according to purpose or task and
associated letter codes
If, irrespective of its position in any tree-like structure, an object interacts or is intended to
interact with a flow (for example of electrical energy, information or material), the purpose- or
task-related classification scheme and the letter codes presented in table 1 shall be used.
In principle, it is possible to classify any object according to table 1. It is recommended that this
table be used wherever appropriate.
In annex B, figure B.1 shows the classes of table 1 related to a generic process model.
For the classification of objects according to the classification scheme given in table 1, the
following applies:
– the relevant object shall be viewed with regard to how it acts on the flow but without taking
into account how this is implemented;
EXAMPLE 1 The desired purpose of an object is "heating". According to table 1, this
object is clearly related to class E. It is not of importance, or simply not known at an early

stage of a design process, how the required purpose is realized. This may be done by using
a gas or oil burner or an electric heater. In the case of an electric heater, the heat may be
produced by an electric resistor. A resistor may, in other cases, be classified by its purpose,
"restricting a flow", according to class R. The purpose of the object in the process is,
however, to produce heat, so class E, not class R, should be used.
– there may be cases where more than one purpose or task is identified. In these cases, a
main purpose or task shall be taken into account;

– 14 – 61346-2 © CEI:2000
EXEMPLE 2 Un enregistreur de débit mémorise les valeurs mesurées afin de pouvoir les
utiliser ultérieurement, mais en même temps fournit une grandeur de sortie sous forme
visible. Si l’on considère la mémorisation comme l’objectif principal, l’objet appartient à la

classe C du tableau 1. Si c’est l’indication des valeurs mesurées qui est considérée comme

l’objectif principal, l’objet est de la classe P.

– il peut y avoir des cas où il n’est possible d’identifier aucun objectif ou tâche. Ce n’est que
dans ces cas-là qu’il convient d’utiliser la classe A;

EXEMPLE 3 Un écran tactile, sur le distributeur de billets d’une banque, sert à la fois de

moyen d’entrée manuel pour les informations et de dispositif indicateur pour les

informations. Les deux objectifs peuvent être considérés comme tout aussi valables. En

conséquence, la classe A peut être choisie.
La figure 2 illustre le principe d’affectation des classes et des lettres codes appropriées aux
objets dans le cas d’un circuit de mesure. Les produits utilisés figurent sur le côté gauche.
Le côté droit de la figure montre comment les produits sont vus comme des objets, avec une
entrée et une sortie.
61346-2 © IEC:2000 – 15 –
EXAMPLE 2 A flow-rate recorder stores measured values for later use but, at the same
time, delivers an output in visible form. If storing is regarded as the main purpose, the
object is related to class C of table 1. If the indication of measured values is regarded as

the main purpose, the object is related to class P.

– there may be cases where no main purpose or task can be identified. Only in these cases
should class A be used;
EXAMPLE 3 A touch screen at a cash dispenser of a bank serves as a means for manual

input of information and, at the same time, as a device for indicating information. Both

purposes can be regarded as equally valid. Therefore class A may be chosen.

Figure 2 illustrates the principle of assigning classes and relevant letter codes to objects in the
case of a measuring circuit. On the left-hand side, the used products are shown. The right-
hand side illustrates how the products are viewed as objects with an input and an output.

– 16 – 61346-2 © CEI:2000
Fonction requise:
Indiquer la
Propriété physique
propriété mesurée
Indiquer une
Objet
propriété physique
Classe P
Flux
Diverses réalisations possibles

a) Mesure et indication directes

Propriété physique Indiquer la
Appareil
propriété mesurée
Classe P
Objet
Flux
b) Circuit de mesure constitué de composants séparés
Indiquer la
propriété
Propriété
Signal Signal
Capteur Transducteur Appareil
mesurée
physique
Objet Objet Objet
Classe B Classe T Classe P
Flux
c) Un seul produit, avec objectifs multiples
Indiquer la
Propriété physique
Capteur Transducteur Appareil
propriété mesurée
Objet
Classe T Classe P
Classe B
Flux
Classe P
d) Un seul produit, avec objectifs multiples;
deux sorties, une des propriétés considérée comme principale
Propriété physique
Capteur Transducteur Signal
Objet
Appareil
(Indiquer la
Classe B Classe T
propriété
Flux
mesurée)
Classe P
Classe B
IEC  391/2000
Figure 2 – Classification des objets et lettres codes appropriées dans un circuit de mesure

61346-2 © IEC:2000 – 17 –
Function required:
Indicate measured
Physical property
property
Indicate a physical
Object
property
Class P
Flow
Different possible realizations

a) Direct measuring and indication

Indicate measured
Physical property
Instrument
property
Class P
Object
Flow
b) Measuring circuit consisting of discrete components
Indicate
measured
Signal Signal
Physical
Sensor Transducer Instrument
property
property
Object Object Object
Class B Class T Class P
Flow
c) One product for combined purposes
Indicate measured
Sensor Transducer Instrument
property
Physical property
Object
Class T Class P
Class B
Flow
Class P
d) One product for combined purposes;
two outputs, one property considered to be of major importance
Sensor Transducer Signal
Physical property
Object
Instrument
(Indicate measured
Class B Class T
Flow
property)
Class P
Class B
IEC  391/2000
Figure 2 – Classification of objects and relevant letter codes in a measuring circuit

– 18 – 61346-2 © CEI:2000
Tableau 1 – Classes d’objets en fonction de leurs objectifs ou de leurs tâches

et lettres codes associées
Codes Objectifs ou tâches Exemples de termes Exemples de produits Exemples de produits
de l’objet décrivant les objectifs mécaniques ou électriques typiques
ou les tâches des fluidiques typiques

objets et fonctions
A Au moins deux objectifs Ecran tactile

ou tâches
NOTE Cette classe
s’applique uniquement
aux objets pour lesquels
on ne peut identifier un
objectif (ou une tâche)
principal.
B Conversion d’une Détection Diaphragme (pour la Relais Buchholz
variable d’entrée Mesure (prise des mesure) Détecteur
(propriété physique, état valeurs) Capteur Détecteur d’incendie
ou événement) en un Surveillance Détecteur de gaz
signal pour traitement Captage Elément de mesure
ultérieur Pesage (prise des Relais de mesure
valeurs) Shunt de mesure
Transformateur de mesure
Microphone
Détecteur de mouvement
Cellule photoélectrique
Interrupteur de
commande
Interrupteur de position
Interrupteur de proximité
Capteur de proximité
Relais de protection
Capteur
Capteur de fumée
Génératrice
tachymétrique
Capteur de température
Relais de surcharge
thermique
Caméra vidéo
C Stockage de matière, Enregistrement Fût Mémoire tampon
d’énergie ou Stockage Mémoire tampon Batterie tampon
d’informations Citerne Condensateur
Conteneur Enregistreur
Accumulateur d’eau d’événements
chaude (l’objectif principal est
Support de bobine de l’enregistrement)
papier Disque dur
Accumulateur de Mémoire
pression RAM
Accumulateur de vapeur Batterie d’accumulateurs
Réservoir Enregistreur sur bande
Récipient (l’objectif principal est
l’enregistrement)
Magnétoscope (l’objectif
principal est
l’enregistrement)
Enregistreur de tension
(l’objectif principal est
l’enregistrement)
D Réservé pour
normalisation future
61346-2 © IEC:2000 – 19 –
Table 1 – Classes of objects according to their purpose or task

and associated letter codes
Code Purpose or task of Examples of terms Examples of typical Examples of typical
object describing purpose or mechanical/fluid electrical products
task of objects and products
functions
A Two or more purposes Touch screen

or tasks
NOTE This class is only
for objects for which no
main purpose or task can
be identified.
B Converting an input Detecting Orifice plate Buchholz relay
variable (physical Measuring (picking-up (for measuring) Detector
property, condition or of values) Fire detector
Sensor
event) into a signal for Monitoring Gas detector
further processing Sensing Measuring element
Weighing (picking-up Measuring relay
of values) Measuring shunt
Measuring transformer
Microphone
Movement detector
Photocell
Pilot switch
Position switch
Proximity switch
Proximity sensor
Protective relay
Sensor
Smoke sensor
Tachogenerator
Temperature sensor
Thermal overload relay
Video camera
C Storing material, energy, Recording Barrel Buffer (store)
or information Storing Buffer Buffer battery
Cistern Capacitor
Container Event recorder (mainly
Hot water accumulator storing)
Paper reel stand Hard disk
Pressure accumulator Memory
Steam accumulator RAM
Tank Storage battery
Vessel Tape recorder (mainly
storing)
Video recorder (mainly
storing)
Voltage recorder (mainly
storing)
D Reserved for future
standardization
– 20 – 61346-2 © CEI:2000
Tableau 1 (suite)
Codes Objectifs ou tâches Exemples de termes Exemples de produits Exemples de produits

de l’objet décrivant les objectifs mécaniques ou électriques typiques

ou les tâches des fluidiques typiques

objets et fonctions
E Fournissant de l’énergie Refroidissement Chaudière Chaudière

rayonnée ou thermique Chauffage Congélateur Lampe à fluorescence
Eclairage Appareil de chauffage Chauffage

Rayonnement Lampe à gaz Lampe
Echangeur de chaleur Ampoule
Réacteur nucléaire Laser
Lampe à pétrole Luminaire
Radiateur Maser
Réfrigérateur Radiateur
F Protection directe Absorption Coussin gonflable de Anode de protection
(agissant Surveillance sécurité cathodique
automatiquement) d’un Prévention Tampon Cage de Faraday
flux d’énergie, de Protection Clôture Fusible
signaux, de personnels Préservation Dispositif de sécurité Disjoncteur miniature
ou de matériels contre Vanne de rupture de Parafoudre
des conditions canalisation Déclenchement par
dangereuses ou non Disque de rupture surcharge thermique
désirées Ceinture de sécurité
Soupape de sécurité
Comprend les systèmes
Ecran de protection
et matériels destinés à
Soupape à vide
assurer les objectifs de
protection
G Production d’un flux Assemblage Soufflante Pile sèche
d’énergie ou de matière Broyage Machine à insertion de Dynamo
Démontage composants Pile à combustible
Génération de signaux
Génération Convoyeur Générateur
utilisés comme supports
Fractionnement Broyeur Générateur électrique
d’informations ou comme
Enlèvement de matière Ventilateur Générateur tournant
sources de référence
Mouture Mélangeur Générateur de signal
Mélange Pompe Cellule photovoltaïque
Production d’un nouveau
Production Pompe à vide Générateur d’oscillations
type d'énergie, de
Pulvérisation
matériau ou de produit
H Réservé pour
normalisation future
I A ne pas utiliser – – –
J Réservé pour
normalisation future
K Traitement (réception, Fermeture (circuits de Régulateur fluidique Relais de tout ou rien
traitement et fourniture) commande) Vanne pilote Circuit intégré analogique
de signaux ou Commande continue Positionneur de vanne Dispositif de mise en

d’informations Retard parallèle automatique
(à l’exclusion des Ouverture (circuits de Circuit intégré binaire
objectifs de protection, commande) Relais contacteur
voir classe F) Commutation (circuits de Unité centrale
commande) Elément de retard
Synchronisation Ligne à retard
Valve électronique
Tube électronique
Régulateur
Filtre
Agitateur à induction
Microprocesseur
Calculateur de processus
Automate programmable
Dispositif de
synchronisation
Relais temporisé
Transistor
61346-2 © IEC:2000 – 21 –
Table 1 (continued)
Code Purpose or task of Examples of terms Examples of typical Examples of typical

object describing purpose or mechanical/fluid electrical products

task of objects and products
functions
E Providing radiant or Cooling Boiler Boiler

thermal energy Heating Freezer Fluorescent lamp
Lighting Heater Heater
Radiating Gas lamp Lamp
Heat exchanger Lamp bulb
Nuclear reactor Laser
Paraffin lamp Luminaire
Radiator Maser
Refrigerator Radiator
F Direct protection (self- Absorbing Air bag Cathodic protection Anode
acting) of a flow of Guarding Buffer Faraday cage
energy, signals, Preventing Fence Fuse
personnel or equipment Protecting Guard Miniature circuit-breaker
from dangerous or Securing Pipe-break valve Surge diverter
unwanted conditions Shielding Rupture disc Thermal overload release
Safety belt
Including systems and
Safety valve
equipment for protective
Shield
purposes
Vacuum valve
G Initiating a flow of energy Assembling Blower Dry cell battery
or material Crushing Component insertion Dynamo
Disassembling  machine Fuel cell
Generating signals used
Generating Conveyor, (driven) Generator
as information carriers or
Fractionating Crusher Power generator
reference source
Material removing Fan Rotating generator
Milling Mixer Signal generator
Producing a new kind of
Mixing Pump Solar cell
energy, material or
Producing Vacuum pump Wave generator
product
Pulverizing Ventilator
H Reserved for future
standardization
I Not to be applied – – –
J Reserved for future
standardization
K Processing (receiving, Closing (control circuits) Fluid feedback All-or-nothing relay
treating and providing) Continuous controlling controller Analogue integrated
signals or information Delaying Pilot valve circuit
(excluding objects for Opening (control circuits) Valve positioner Automatic paralleling
protective purposes, see Postponing device
class F) Switching (control Binary integrated circuit

circuits) Contactor relay
Synchronizing CPU
Delay element
Delay line
Electronic valve
Electronic tube
Feedback controller
Filter
Induction stirrer
Microprocessor
Process computer
Programmable controller
Synchronizing device
Time relay
Transistor
– 22 – 61346-2 © CEI:2000
Table 1 (suite)
Codes Objectifs ou tâches Exemples de termes Exemples de produits Exemples de produits

de l’objet décrivant les objectifs mécaniques ou électriques typiques
ou les tâches des fluidiques typiques

objets et fonctions
L Réservé pour
normalisation future
M Fourniture d’énergie Action Moteur à combustion Actionneur

mécanique (mouvement Entraînement interne Bobine de commande

mécanique rotatif ou Actionneur fluidique Moteur électrique

linéaire), avec pour Vérin hydraulique Moteur linéaire
objectif d’actionner Moteur fluidique
Moteur thermique
Actionneur mécanique
Actionneur à ressort
Turbine
Turbine hydraulique
Eolienne
N Réservé pour
normalisation future
O A ne pas utiliser – – –
P Présentation des Alarme Dispositif de signalisation Dispositif de signalisation
informations Communication acoustique acoustique
Affichage Balance (pour le pesage) Ampèremètre
Indication Cloche Cloche
Information Horloge Horloge
Mesure (présentation Unité d’affichage Enregistreur à tracé
des grandeurs) Débitmètre continu
Présentation Compteur de gaz Unité d’affichage
Impression Eprouvette graduée Indicateur
Avertissement Manomètre électromécanique
Indicateur mécanique Compteur d’événements
Imprimante Compteur Geiger
Verre-regard LED
Thermomètre Haut-parleur
Compteur d’eau Dispositif de signalisation
optique
Imprimante
Voltmètre enregistreur
Lampe de signalisation
Vibreur de signalisation
Synchronoscope
Voltmètre
Wattmètre
Wattheuremètre
Q Commutation ou variation Ouverture (énergie, Frein Disjoncteur
commandées d’un flux signaux
...
