IEC 61140:1997

NORME
CEI
INTERNATIONALE
IEC
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1997-11
PUBLICATION FONDAMENTALE DE SÉCURITÉ
BASIC SAFETY PUBLICATION
Protection contre les chocs électriques –
Aspects communs aux installations
et aux matériels
Protection against electric shock –
Common aspects for installation
and equipment
Numéro de référence
Reference number
CEI/IEC 61140:1997

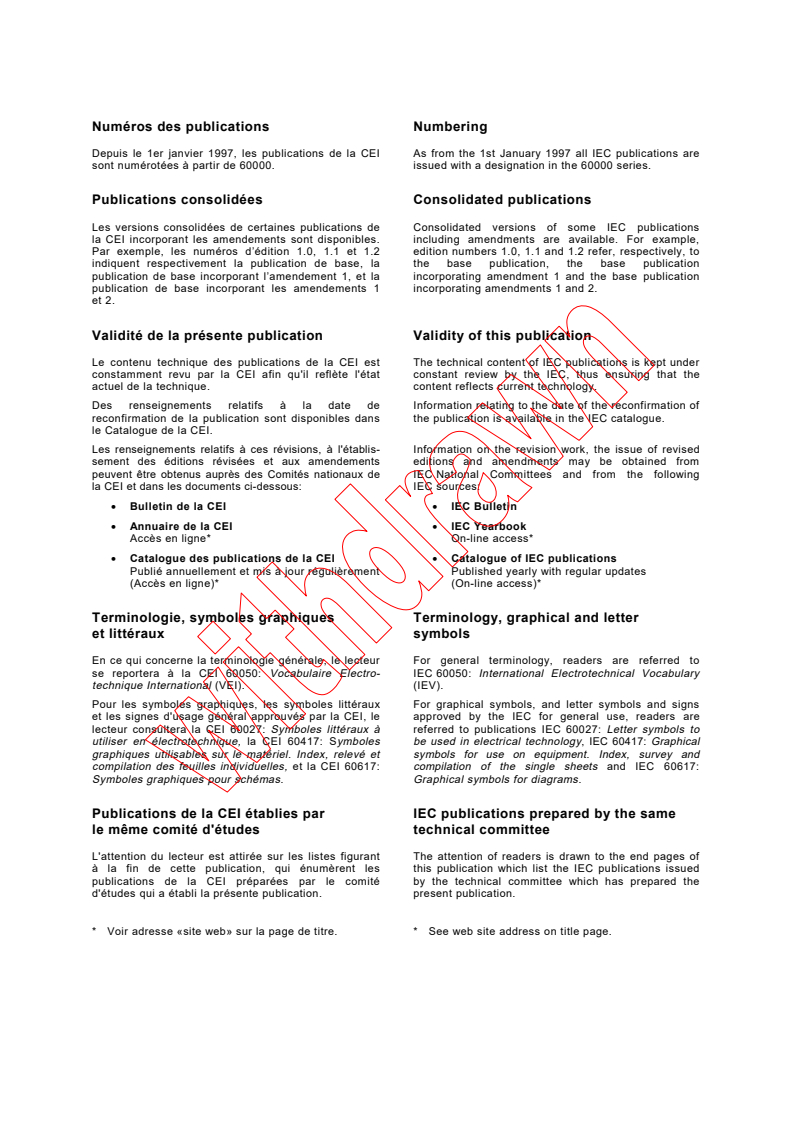

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from the 1st January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications

la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication
publication de base incorporant l’amendement 1, et la incorporating amendment 1 and the base publication

publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised
sement des éditions révisées et aux amendements editions and amendments may be obtained from
peuvent être obtenus auprès des Comités nationaux de IEC National Committees and from the following
la CEI et dans les documents ci-dessous: IEC sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Accès en ligne* On-line access*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Accès en ligne)* (On-line access)*
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
referred to publications IEC 60027: Letter symbols to
lecteur consultera la CEI 60027: Symboles littéraux à
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation of the single sheets
compilation des feuilles individuelles, et la CEI 60617: and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.

Publications de la CEI établies par IEC publications prepared by the same
le même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant The attention of readers is drawn to the end pages of
à la fin de cette publication, qui énumèrent les this publication which list the IEC publications issued
publications de la CEI préparées par le comité by the technical committee which has prepared the
d'études qui a établi la présente publication. present publication.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1997-11
PUBLICATION FONDAMENTALE DE SÉCURITÉ
BASIC SAFETY PUBLICATION
Protection contre les chocs électriques –
Aspects communs aux installations
et aux matériels
Protection against electric shock –
Common aspects for installation
and equipment
 IEC 1997 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE U
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

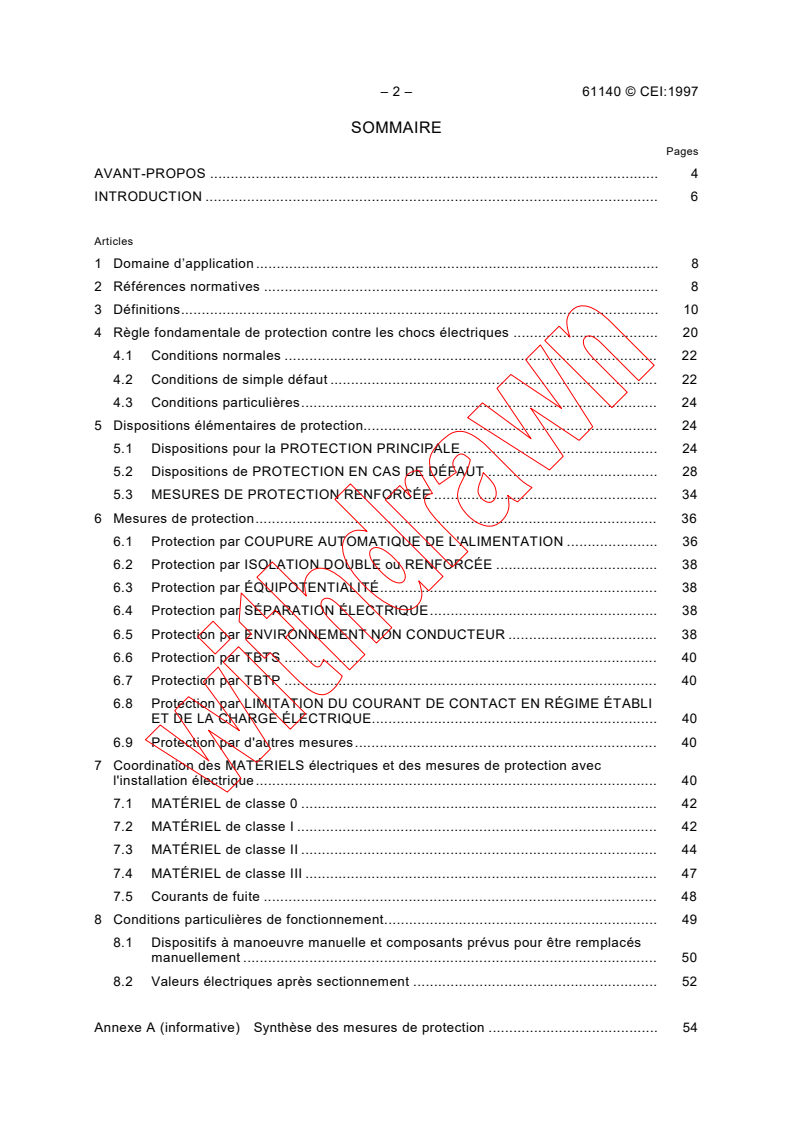

– 2 – 61140 © CEI:1997
SOMMAIRE
Pages
AVANT-PROPOS . 4

INTRODUCTION . 6

Articles
1 Domaine d’application. 8

2 Références normatives. 8

3 Définitions.10
4 Règle fondamentale de protection contre les chocs électriques . 20
4.1 Conditions normales. 22
4.2 Conditions de simple défaut . 22
4.3 Conditions particulières. 24
5 Dispositions élémentaires de protection. 24
5.1 Dispositions pour la PROTECTION PRINCIPALE . 24
5.2 Dispositions de PROTECTION EN CAS DE DÉFAUT . 28
5.3 MESURES DE PROTECTION RENFORCÉE . 34
6 Mesures de protection. 36
6.1 Protection par COUPURE AUTOMATIQUE DE L'ALIMENTATION . 36
6.2 Protection par ISOLATION DOUBLE ou RENFORCÉE . 38
6.3 Protection par ÉQUIPOTENTIALITÉ. 38
6.4 Protection par SÉPARATION ÉLECTRIQUE. 38
6.5 Protection par ENVIRONNEMENT NON CONDUCTEUR . 38
6.6 Protection par TBTS . 40
6.7 Protection par TBTP . 40
6.8 Protection par LIMITATION DU COURANT DE CONTACT EN RÉGIME ÉTABLI
ET DE LA CHARGE ÉLECTRIQUE. 40
6.9 Protection par d'autres mesures. 40
7 Coordination des MATÉRIELS électriques et des mesures de protection avec
l'installation électrique. 40

7.1 MATÉRIEL de classe 0 . 42
7.2 MATÉRIEL de classe I . 42
7.3 MATÉRIEL de classe II . 44
7.4 MATÉRIEL de classe III . 47
7.5 Courants de fuite . 48
8 Conditions particulières de fonctionnement. 49
8.1 Dispositifs à manoeuvre manuelle et composants prévus pour être remplacés
manuellement . 50
8.2 Valeurs électriques après sectionnement . 52
Annexe A (informative) Synthèse des mesures de protection . 54

61140 © IEC:1997 – 3 –
CONTENTS
Page
FOREWORD . 5

INTRODUCTION . 7

Clause
1 Scope. 9

2 Normative references. 9
3 Definitions. 11
4 Fundamental rule of protection against electric shock. 23
4.1 Normal conditions. 23
4.2 Single-fault conditions. 23
4.3 Special cases. 25
5 Elements of protective measures . 25
5.1 Provisions for BASIC PROTECTION . 25
5.2 Provisions for FAULT PROTECTION. 29
5.3 ENHANCED PROTECTIVE PROVISIONS . 35
6 Protective measures. 37
6.1 Protection by AUTOMATIC DISCONNECTION OF SUPPLY . 37
6.2 Protection by DOUBLE or REINFORCED INSULATION . 39
6.3 Protection by EQUIPOTENTIAL BONDING. 39
6.4 Protection by ELECTRICAL SEPARATION . 39
6.5 Protection by NON-CONDUCTING ENVIRONMENT . 39
6.6 Protection by SELV . 41
6.7 Protection by PELV . 41
6.8 Protection by LIMITATION OF STEADY-STATE TOUCH CURRENT
AND CHARGE . 41
6.9 Protection by other measures. 41

7 Coordination of electrical EQUIPMENT and of protective provisions within
an electrical installation. 43
7.1 Class 0 EQUIPMENT . 43
7.2 Class I EQUIPMENT . 43
7.3 Class II EQUIPMENT . 45
7.4 Class III EQUIPMENT . 47
7.5 Leakage currents. 49
8 Special operating and servicing conditions . 49
8.1 Devices to be operated manually and components intended to be replaced
manually. 51
8.2 Electrical values after isolation . 53
Annexe A (informative) Survey of protective measures. 55

– 4 – 61140 © CEI:1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
PROTECTION CONTRE LES CHOCS ÉLECTRIQUES –

Aspects communs aux installations et aux matériels

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes Internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61140 a été établie par le comité d’études 64 de la CEI:
Installations électriques des bâtiments.
Cette deuxième édition annule et remplace la première édition parue comme rapport technique
en 1992. Elle constitue une révision technique qui conduit au statut de Norme internationale.
Elle a le statut d'une publication fondamentale de sécurité conformément au Guide CEI 104.
Cette norme n'est pas destinée à être utilisée seule.

Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
64/952/FDIS 64/981/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
L'annexe A est donnée uniquement à titre d'information.

61140 © IEC:1997 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
PROTECTION AGAINST ELECTRIC SHOCK –

Common aspects for installation and equipment

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61140 has been prepared by IEC technical committee 64: Electrical
installations of buildings.
This second edition cancels and replaces the first edition which was issued as a technical
report in 1992. It constitutes a technical revision and now has the status of International
Standard.
It has the status of a basic safety publication in accordance with IEC Guide 104.
This standard is not intended to be used as a stand-alone standard.

The text of this standard is based on the following documents:
FDIS Report on voting
64/952/FDIS 64/981/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
Annex A is for information only.

– 6 – 61140 © CEI:1997
INTRODUCTION
La présente Norme internationale est une Norme Fondamentale de Sécurité destinée à être
utilisée lors de l’élaboration de normes en conformité avec les principes du Guide CEI 104 et

du Guide ISO/CEI 51.
Les termes utilisés dans cette norme et définis à l'article 3 sont notés en capitales.

61140 © IEC:1997 – 7 –
INTRODUCTION
This International Standard is a Basic Safety Publication intended for use by technical

committees in the preparation of standards in accordance with the principles of IEC Guide 104

and in ISO/IEC Guide 51.
The terms used throughout this standard which have been defined in clause 3 are printed in

capitals.
– 8 – 61140 © CEI:1997
PROTECTION CONTRE LES CHOCS ÉLECTRIQUES –

Aspects communs aux installations et aux matériels

1 Domaine d’application
La présente Norme internationale est applicable à la protection des personnes contre les

CHOCS ÉLECTRIQUES. Elle est destinée à donner des principes fondamentaux et des

prescriptions communes aux installations électriques, aux systèmes et aux MATÉRIELS ou
nécessaires à leur coordination.
Cette norme a été élaborée pour les installations, les systèmes et les MATÉRIELS dont les
tensions nominales ou assignées sont au plus égales à 1 000 V en courant alternatif et 1 500 V
en courant continu. Elle peut aussi donner des indications pour des tensions plus élevées dans
les MATÉRIELS, mais n'est pas applicable aux réseaux de distribution à haute tension.
Les prescriptions de cette norme ne sont applicables que si elles sont incluses ou sont
référencées dans les normes concernées. Elle n’est pas destinée à être utilisée seule.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente Norme internationale. Au
moment de sa publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente Norme
internationale sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
Guide ISO/CEI 51:1990, Principes directeurs pour inclure dans les normes les aspects liés à la
sécurité
Guide CEI 104:1997, Elaboration des publications de sécurité et utilisation des publications
fondamentales de sécurité et publications groupées de sécurité
CEI 60050(131):1978, Vocabulaire Electrotechnique International (VEI) – Chapitre 131: Circuits
électriques et magnétiques
CEI 60050(195):  Vocabulaire Electrotechnique International (VEI) – Chapitre 195: Mise à la

1)
terre et protection contre les chocs électriques
CEI 60050(826):1982, Vocabulaire Electrotechnique International (VEI) – Chapitre 826:
Installations électriques des bâtiments
Amendement 1 (1990)
Amendement 2 (1995)
CEI 60364-4-41:1992, Installations électriques des bâtiments – Partie 4: Protection pour
assurer la sécurité – Chapitre 41: Protection contre les chocs électriques
CEI 60364-4-443:1995, Installations électriques des bâtiments – Partie 4: Protection pour
assurer la sécurité – Chapitre 44: Protection contre les surtensions – Section 443: Protection
contre les surtensions d'origine atmosphérique ou dues à des manoeuvres
___________
1)
A publier.
61140 © IEC:1997 – 9 –
PROTECTION AGAINST ELECTRIC SHOCK –

Common aspects for installation and equipment

1 Scope
This International Standard applies to the protection of persons and animals against

ELECTRIC SHOCK. It is intended to give fundamental principles and requirements which

are common to electrical installations, systems and EQUIPMENT or necessary for their
co-ordination.
This standard has been prepared for installations, systems and EQUIPMENT having nominal or
rated voltages not exceeding a.c. 1 000 V or d.c. 1 500 V. It may be used as guidance for
higher voltages generated inside EQUIPMENT but it does not apply to high-voltage distribution
systems.
The requirements of this standard apply only if they are incorporated, or are referred to, in the
relevant standards. It is not intended to be used as a stand-alone standard.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this International Standard. At the time of publication, the editions
indicated were valid. All normative documents are subject to revision, and parties to
agreements based on this International Standard are encouraged to investigate the possibility
of applying the most recent editions of the normative documents indicated below. Members of
IEC and ISO maintain registers of currently valid International Standards
ISO/IEC Guide 51:1990, Guidelines for the inclusion of safety aspects in standards
IEC Guide 104:1997, The preparation of safety publications and the use of basic safety
publications and group safety publications
IEC 60050(131):1978, International Electrotechnical Vocabulary (IEV) – Chapter 131: Electric
and magnetic circuits
IEC 60050(195):  International Electrotechnical Vocabulary (IEV) – Chapter 195: Earthing
1)
and protection against electric shock

IEC 60050(826):1982, International Electrotechnical Vocabulary (IEV) – Chapter 826: Electrical
installations of buildings
Amendment 1 (1990)
Amendment 2 (1995)
IEC 60364-4-41:1992, Electrical installations of buildings – Part 4: Protection for safety –
Chapter 41: Protection against electric shock
IEC 60364-4-443:1995, Electrical installations of buildings – Part 4: Protection for safety –
Chapter 44: Protection against overvoltages – Section 443: Protection against overvoltages of
atmospheric origin or due to switching
_________
1)
To be published.
– 10 – 61140 © CEI:1997
CEI 60364-6-61:1986, Installations électriques des bâtiments – Partie 6: Vérification – Chapitre

61: Vérification à la mise en service

1)
CEI 60417-2,— Symboles graphiques utilisables sur le matériel – Partie 2: Dessins originaux

CEI 60479-1:1994, Effets du courant sur l'homme et les animaux domestiques – Partie 1:

Aspects généraux
CEI 60529:1989, Degrés de protection procurés par les enveloppes (Code IP)

CEI 60601-1:1988, Appareils électromédicaux – Partie 1: Règles générales de sécurité

CEI 60664-1:1992, Coordination de l'isolement des matériels dans les systèmes (réseaux) à
basse tension – Partie 1: Principes, prescriptions et essais
CEI 60721, Classification des conditions d'environnement
CEI 60990:1990, Méthodes de mesure du courant de contact et du courant dans le conducteur
de protection
2)
CEI 61201:1992, Très basse tension (TBT) – Valeurs limites
3 Définitions
Pour les besoins de la présente Norme internationale, les définitions suivantes sont
applicables.
3.1
CHOC ÉLECTRIQUE
effet physiologique résultant du passage d'un courant électrique à travers le corps humain ou
celui d'un animal [VEI 195-01-04]
3.1.1
PROTECTION PRINCIPALE
protection contre les CHOCS ÉLECTRIQUES en l'absence de défaut [VEI 195-06-01]
NOTE – La PROTECTION PRINCIPALE correspond généralement à la protection contre les contacts directs
utilisée dans la CEI 60364-4-41.
3.1.2
PROTECTION EN CAS DE DÉFAUT
protection contre les CHOCS ÉLECTRIQUES dans des conditions de défaut (par exemple
défaillance de l'ISOLATION PRINCIPALE)

NOTE – La PROTECTION EN CAS DE DÉFAUT correspond généralement dans la CEI 60364-4-41 à la protection
contre les contacts indirects, principalement pour ce qui concerne un défaut de l'ISOLATION PRINCIPALE.
3.2
CIRCUIT (électrique)
ensemble de dispositifs ou de milieux dans lesquels peuvent circuler des courants électriques
[VEI 131-01-01]
NOTE – Voir aussi le VEI 826-05-01 pour les installations électriques des bâtiments.
___________
1)
A publier.
2)
Une deuxième édition est à l'étude.

61140 © IEC:1997 – 11 –
IEC 60364-6-61:1986, Electrical installations of buildings – Part 6: Verification – Chapter 61:

Initial verification
1)
IEC 60417-2, Graphical symbols for use on equipment – Part 2: Symbol originals

IEC 60479-1:1994, Effects of current on human beings and livestock – Part 1: General aspects

IEC 60529:1989, Degrees of protection provided by enclosures (IP Code)

IEC 60601-1:1988, Medical electrical equipment – Part 1: General requirements for safety

IEC 60664-1:1992, Insulation co-ordination for equipment within low-voltage systems – Part 1:

Principles, requirements and tests
IEC 60721, Classification of environmental conditions
IEC 60990:1990, Methods of measurement of touch current and protective conductor current
2)
IEC 61201:1992, Extra-low voltage (ELV) – Limit values
3 Definitions
For the purpose of this International Standard the following definitions apply:
3.1
ELECTRIC SHOCK
physiological effect resulting from an electric current through a human or animal body
[IEV 195-01-04]
3.1.1
BASIC PROTECTION
protection against ELECTRIC SHOCK under fault-free conditions [IEV 195-06-01]
NOTE – BASIC PROTECTION generally corresponds to protection against direct contact as used in IEC 60364-4-41.
3.1.2
FAULT PROTECTION
protection against ELECTRIC SHOCK under single-fault conditions (e.g. failure of BASIC
INSULATION)
NOTE – FAULT PROTECTION generally corresponds to protection against indirect contact as used in IEC 60364-4-41,
mainly with regard to failure of BASIC INSULATION.

3.2
(electric) CIRCUIT
an arrangement of devices or media through which electric current can flow [IEV 131-01-01]
NOTE – See also IEV 826-05-01 for electrical installations of buildings.
_________
1)
To be published.
2)
A second edition is under consideration.

– 12 – 61140 © CEI:1997
3.3
MATÉRIEL (électrique)
tout matériel utilisé pour la production, la transformation, le transport, le stockage, la

distribution ou l'utilisation de l'énergie électrique, tel que machines, transformateurs,

appareillages, appareils de mesure, dispositifs de protection, MATÉRIEL de canalisation,

appareil d'utilisation [VEI 826-07-01, modifié]

3.4
PARTIE ACTIVE
conducteur ou partie conductrice destiné à être sous tension en service normal, y compris le

conducteur de neutre, mais par convention, excepté le CONDUCTEUR PEN, PEM ou PEL

[VEI 195-02-19]
NOTE 1 – Ce concept n'implique pas nécessairement un risque de CHOC ÉLECTRIQUE.
NOTE 2 – Pour les définitions de conducteur PEM et PEL, voir VEI 195-02-13 et 195-02-14.
3.5
PARTIE ACTIVE DANGEREUSE
PARTIE ACTIVE qui peut provoquer, dans certaines conditions, un CHOC ÉLECTRIQUE
nuisible [VEI 195-06-05]
3.6
MASSE
partie conductrice d'un MATÉRIEL susceptible d'être touchée et qui n'est pas normalement
sous tension mais peut le devenir lorsque l'ISOLATION PRINCIPALE est défaillante.
[VEI 195-06-10]
NOTE – Une partie conductrice d'un MATÉRIEL électrique qui ne peut être mise sous tension que par
l'intermédiaire d'une MASSE qui est devenue sous tension, n'est pas considérée comme une MASSE.
3.7
ÉLEMENT CONDUCTEUR ÉTRANGER
partie conductrice ne faisant pas partie de l'installation électrique et susceptible d'introduire un
potentiel électrique, généralement celui de la TERRE locale [VEI 195-06-11]
3.8
TENSION DE CONTACT
3.8.1
TENSION DE CONTACT (effective)
tension entre des parties conductrices touchées simultanément par une personne ou un animal
NOTE – La valeur de la TENSION DE CONTACT effective peut être sensiblement affectée par l'impédance de la
personne ou de l'animal en contact électrique avec ces parties conductrices [VEI 195-05-11]

3.8.2
TENSION DE CONTACT PRÉSUMÉE
tension apparaissant entre les parties conductrices simultanément accessibles quand ces
parties conductrices ne sont pas touchées par une personne ou un animal [VEI 195-05-09]
3.9
COURANT DE CONTACT
courant électrique s'écoulant à travers le corps humain ou celui d'un animal lorsqu'il est en
contact avec une ou plusieurs parties accessibles de MATÉRIELS électriques ou d'installation,
dans des conditions normales ou de défaut (CEI 60990, par analogie)
3.10
ISOLATION
NOTE – L'isolation peut être solide, liquide ou gazeuse (par exemple l'air), ou une combinaison de celles-ci.

61140 © IEC:1997 – 13 –
3.3
(electrical) EQUIPMENT
any item used for such purposes as generation, conversion, transmission, storage, distribution

or utilization of electrical energy, such as machines, transformers, apparatus, measuring

instruments, protective devices, EQUIPMENT for wiring systems, appliances [IEV 826-07-01,

modified]
3.4
LIVE PART
conductor or conductive part intended to be energized in normal operation, including a neutral

conductor, but by convention not a PEN CONDUCTOR or PEM conductor or PEL conductor

[IEV 195-02-19]
NOTE 1 – This concept does not necessarily imply a risk of ELECTRIC SHOCK.
NOTE 2 – Definitions of PEM and PEL see IEV 195-02-13 and 195-02-14.
3.5
HAZARDOUS-LIVE-PART
LIVE PART which, under certain conditions, can give a harmful ELECTRIC SHOCK
[IEV 195-06-05]
3.6
EXPOSED-CONDUCTIVE-PART
conductive part of EQUIPMENT, which can be touched and which is not normally live, but
which can become live when BASIC INSULATION fails [IEV 195-06-10]
NOTE – A conductive part of electrical EQUIPMENT which can only become live through contact with an
EXPOSED-CONDUCTIVE-PART which has become live, is not considered to be an EXPOSED-CONDUCTIVE-

PART itself.
3.7
EXTRANEOUS-CONDUCTIVE-PART
conductive part not forming part of the electrical installation and liable to introduce an electric
potential, generally the electric potential of a local EARTH [IEV 195-06-11]
3.8
TOUCH VOLTAGE
3.8.1
(effective) TOUCH VOLTAGE
voltage between conductive parts when touched simultaneously by a person or an animal
NOTE – The value of the effective TOUCH VOLTAGE may be appreciably influenced by the impedance of the
person or the animal in electric contact with these conductive parts. [IEV 195-05-11]

3.8.2
PROSPECTIVE TOUCH VOLTAGE
voltage between simultaneously accessible conductive parts when those conductive parts are
not being touched, by a person or an animal [IEV 195-05-09]
3.9
TOUCH CURRENT
electric current which passes through a human body or through an animal body when it touches
one or more accessible parts of electrical EQUIPMENT or installation, under normal conditions
or under fault conditions (IEC 60990, by analogy)
3.10
INSULATION
NOTE – Insulation can be a solid, a liquid or a gas (e.g. air), or any combination.

– 14 – 61140 © CEI:1997
3.10.1
ISOLATION PRINCIPALE
isolation des PARTIES ACTIVES DANGEREUSES cqui assure la PROTECTION PRINCIPALE

NOTE – Ce concept n'est pas applicable à une isolation utilisée exclusivement à des fins fonctionnelles.

[VEI 195-06-06]
3.10.2
ISOLATION SUPPLÉMENTAIRE
isolation indépendante prévue, en plus de l'ISOLATION PRINCIPALE, en tant que

PROTECTION EN CAS DE DÉFAUT [VEI 195-06-07]

3.10.3
DOUBLE ISOLATION
isolation comprenant à la fois une ISOLATION PRINCIPALE et une ISOLATION
SUPPLÉMENTAIRE [VEI 195-06-08]
3.10.4
ISOLATION RENFORCÉE
isolation des PARTIES ACTIVES DANGEREUSES assurant un degré de protection contre les
CHOCS ÉLECTRIQUES équivalent à celui d'une DOUBLE ISOLATION
NOTE – L’ISOLATION RENFORCÉE peut comporter plusieurs couches qui ne peuvent pas être essayées
séparément en tant qu’ISOLATION PRINCIPALE ou ISOLATION SUPPLÉMENTAIRE. [VEI 195-06-09]
3.11
ENVIRONNEMENT NON CONDUCTEUR
disposition par laquelle une personne ou un animal touchant une PARTIE CONDUCTRICE
ACCESSIBLE qui est devenue une partie active dangereuse est protégée par l'impédance
élevée de son environnement (par exemple murs et sols isolants) et par l'absence de parties
conductrices mises à la terre [VEI 195-06-21]
3.12
OBSTACLE DE PROTECTION (électrique)
élément empêchant un contact direct fortuit mais ne s'opposant pas à un contact direct par une
action délibérée [VEI 195-06-16]
NOTE – Un contact direct est défini dans VEI 195-06-03.
3.13
BARRIÈRE DE PROTECTION (électrique)
partie assurant la protection contre les contacts directs dans toute direction habituelle d'accès
[VEI 195-06-15]
NOTE – Un contact direct est défini dans VEI 195-06-03.

3.14
ENVELOPPE DE PROTECTION (életrique)
enveloppe électrique entourant les parties internes des MATERIELS et empêchant, dans toutes
les directions, l'accès aux PARTIES ELECTRIQUES DANGEREUSES [VEI 195-06-14]
NOTE – De plus, une enveloppe procure généralement une protection contre les influences internes et externes,
par exemple entrée de poussière, d'eau ou une protection contre les chocs mécaniques.
3.15
VOLUME D'ACCESSIBILITÉ AU TOUCHER
zone s'étendant entre tout point de la surface où les personnes se tiennent et circulent
habituellement, et la limite qu'une personne peut atteindre avec la main, dans toutes les
directions, sans moyen auxiliaire [VEI 195-06-12]

61140 © IEC:1997 – 15 –
3.10.1
BASIC INSULATION
insulation of HAZARDOUS-LIVE-PARTS which provides BASIC PROTECTION

NOTE – This concept does not apply to insulation used exclusively for functional purposes. [IEV 195-06-06].

3.10.2
SUPPLEMENTARY INSULATION
independent insulation applied in addition to BASIC INSULATION, for FAULT PROTECTION

[IEV 195-06-07]
3.10.3
DOUBLE INSULATION:
insulation comprising both BASIC INSULATION and SUPPLEMENTARY INSULATION
[IEV 195-06-08]
3.10.4
REINFORCED INSULATION
insulation of HAZARDOUS-LIVE-PARTS which provides a degree of protection against
ELECTRIC SHOCK equivalent to DOUBLE INSULATION
NOTE – REINFORCED INSULATION may comprise several layers which cannot be tested singly as BASIC
INSULATION or SUPPLEMENTARY INSULATION. [IEV 195-06-09]
3.11
NON-CONDUCTING ENVIRONMENT:
provision whereby a person or an animal touching an EXPOSED-CONDUCTIVE-PART that has
become hazardous-live is protected by the high impedance of his environment (e.g. insulating
walls and floors) and by the absence of earthed conductive parts [IEV 195-06-21]
3.12
(electrically) PROTECTIVE OBSTACLE
part preventing unintentional direct contact, but not preventing direct contact by deliberate
action [IEV 195-06-16]
NOTE – Direct contact is defined in IEV 195-06-03.
3.13
(electrically)PROTECTIVE BARRIER
part providing protection against direct contact from any usual direction of access
[IEV 195-06-15]
NOTE – Direct contact is defined in IEV 195-06-03.

3.14
(electrically) PROTECTIVE ENCLOSURE
enclosure surrounding internal parts of EQUIPMENT to prevent access to HAZARDOUS-LIVE-
PARTS from any direction [IEV 195-06-14]
NOTE – In addition, an enclosure generally provides protection against internal or external influences, e.g. ingress
of dust or water or prevention of mechanical damage.
3.15
ARM'S REACH
zone of accessibility to touch extending from any point on a surface where persons usually
stand or move about to the limits which a person can reach with the hand, in any direction,
without assistance [IEV 195-06-12]

– 16 – 61140 © CEI:1997
3.16
LIAISON ÉQUIPOTENTIELLE
mise en oeuvre de liaisons électriques entre parties conductrices pour réaliser l'équipotentialité
[VEI 195-01-10]
NOTE – L'efficacité d'une LIAISON ÉQUIPOTENTIELLE peut dépendre de la fréquence du courant qui y circule.

3.16.1
LIAISON ÉQUIPOTENTIELLE DE PROTECTION

LIAISON EQUIPOTENTIELLE prévue pour des raisons de sécurité (par exemple protection

contre les CHOCS ÉLECTRIQUES) [VEI 195-01-15 modifié]

NOTE – Une liaison équipotentielle fonctionnelle est définie dans le VEI 195-01-16.
3.16.2
BORNE D'ÉQUIPOTENTIALITÉ
borne dont un MATÉRIEL ou un dispositif est muni, et destinée à être connectée
électriquement au réseau de LIAISON ÉQUIPOTENTIELLE [VEI 195-02-32]
3.16.3
BORNE D'ÉQUIPOTENTIALITÉ DE PROTECTION
borne destinée à des fins d'ÉQUIPOTENTIALITÉ DE PROTECTION
3.16.4
CONDUCTEUR DE PROTECTION (symbole PE)
Conducteur prévu à des fins de sécurité (protection contre les CHOCS ÉLECTRIQUES)
[VEI 195-02-09, modifié]
3.16.5
CONDUCTEUR PEN
Conducteur assurant à la fois les fonctions de CONDUCTEUR DE PROTECTION et de
conducteur neutre. [VEI 195-02-12, modifié]
3.17
TERRE
NOTE – La notion de TERRE se réfère à la planète et à toute la matière dont elle est composée.
3.17.1
TERRE DE RÉFÉRENCE
partie de la TERRE considérée comme conductrice, dont le potentiel électrique est pris, par
convention, égal à zéro, étant hors de la zone d'influence de toute installation mise à la terre

[VEI 195-01-01]
3.17.2
TERRE (locale)
partie de la TERRE en contact électrique avec une électrode de terre, et dont le potentiel
électrique n'est pas nécessairement égal à zéro [VEI 195-01-03]
3.18
COUPURE AUTOMATIQUE DE L'ALIMENTATION
interruption d'un ou de plusieurs conducteurs de ligne provoquée par le fonctionnement
automatique d'un dispositif de protection en cas de défaut [VEI 195-04-10]
NOTE – Ceci ne signifie pas nécessairement la coupure de tous les conducteurs de l'alimentation.
3.19
MESURE DE PROTECTION RENFORCÉE
mesure de protection dont la fiabilité n'est pas moindre que celle fournie par deux dispositions
de protection indépendantes
61140 © IEC:1997 – 17 –
3.16
EQUIPOTENTIAL BONDING
provision of electric connections between conductive parts intended to achieve equipotentiality

[IEV 195-01-10 ]
NOTE – The effectiveness of the EQUIPOTENTIAL BONDING may depend on the frequency of the current in the

bonding.
3.16.1
PROTECTIVE-EQUIPOTENTIAL-BONDING

EQUIPOTENTIAL BONDING for purposes of safety (e.g. protection against ELECTRIC

SHOCK) [IEV 195-01-15, modified]

NOTE – Functional equipotential bonding is defined in IEV 195-01-16.
3.16.2
EQUIPOTENTIAL BONDING TERMINAL
terminal provided on EQUIPMENT or on a device and intended for the electrical connection
with the EQUIPOTENTIAL BONDING system [IEV 195-02-32]
3.16.3
PROTECTIVE BONDING TERMINAL
terminal intended for PROTECTIVE-EQUIPOTENTIAL-BONDING purposes
3.16.4
PROTECTIVE CONDUCTOR (symbol PE)
conductor provided for purposes of safety (e.g. protection against ELECTRIC SHOCK)
[IEV 195-02-09, modified]
3.16.5
PEN CONDUCTOR
conductor combining the functions of both PROTECTIVE CONDUCTOR and neutral conductor.
[IEV 195-02-12, modified]
3.17
EARTH
NOTE – The concept EARTH means the planet and all its physical matter.
3.17.1
REFERENCE EARTH
REFERENCE GROUND (US)
part of the EARTH considered as conductive, the electric potential of which is conventionally
taken as zero, being outside the zone of influence of any earthing arrangement
[IEV 195-01-01]
3.17.2
(local) EARTH
(local) GROUND (US)
part of the EARTH which is in electric contact with an earth electrode and the electric potential
of which is not necessarily equal to zero [IEV 195-01-03]
3.18
AUTOMATIC DISCONNECTION OF SUPPLY
interruption of one or more of the line conductors, effected by the automatic operation of a
protective device in case of a fault [IEV 195-04-10]
NOTE – This does not necessarily mean an interruption in all conductors of the supply system.
3.19
ENHANCED PROTECTIVE PROVISION
protective provision having a reliability of protection not less than that provided by two
independent protective provisions

– 18 – 61140 © CEI:1997
3.20
ÉCRAN (conducteur):
partie conductrice qui enveloppe ou sépare des CIRCUITS électriques et/ou des conducteurs

3.21
ÉCRAN DE PROTECTION:
ECRAN conducteur utilisé pour séparer un CIRCUIT électrique et/ou des conducteurs des

PARTIES ACTIVES DANGEREUSES.
3.22
PROTECTION PAR ÉCRAN:
séparation des CIRCUITS et/ou des conducteurs et des PARTIES ACTIVES DANGEREUSES
par un ÉCRAN DE PROTECTION relié électriquement au réseau des LIAISONS
ÉQUIPOTENTIELLES DE PROTECTION et destiné à fournir une protection contre les CHOCS
ÉLECTRIQUES
3.23
SÉPARATION SIMPLE
séparation entre CIRCUITS ou entre un CIRCUIT et la TERRE par une ISOLATION
PRINCIPALE
3.24
SÉPARATION DE PROTECTION
séparation entre un CIRCUIT et les autres CIRCUITS au moyen:
– d'une DOUBLE ISOLATION; ou
– d'une ISOLATION PRINCIPALE et d'une PROTECTION PAR ÉCRAN; ou
– d'une ISOLATION RENFORCÉE
[VEI 195-06-19, modifié]
3.25
SÉPARATION ÉLECTRIQUE
mesure de protection dans laquelle un CIRCUIT actif est isolé de la TERRE et de tout contact
vis-à-vis de tous les a
...
