– 2 – 60227-6  CEI:2001

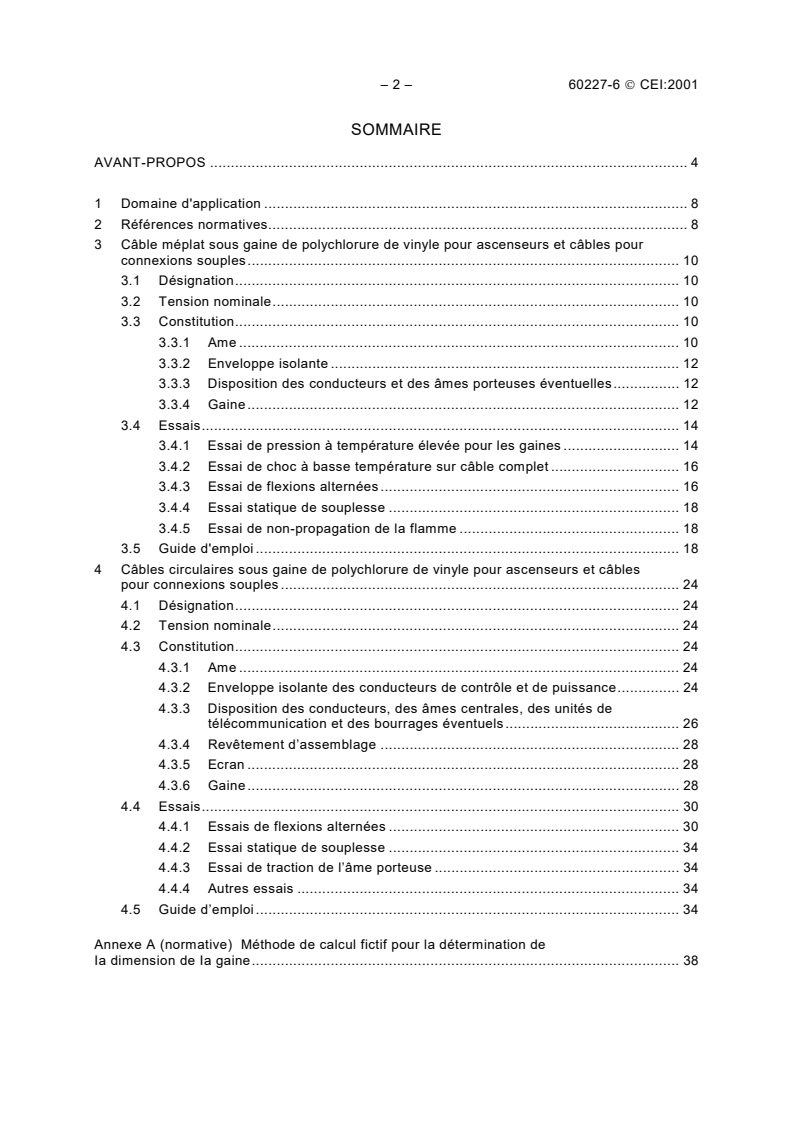

SOMMAIRE
AVANT-PROPOS . 4
1 Domaine d'application . 8
2 Références normatives. 8
3 Câble méplat sous gaine de polychlorure de vinyle pour ascenseurs et câbles pour
connexions souples. 10
3.1 Désignation. 10
3.2 Tension nominale. 10
3.3 Constitution. 10
3.3.1 Ame . 10
3.3.2 Enveloppe isolante . 12
3.3.3 Disposition des conducteurs et des âmes porteuses éventuelles. 12
3.3.4 Gaine. 12
3.4 Essais. 14
3.4.1 Essai de pression à température élevée pour les gaines . 14
3.4.2 Essai de choc à basse température sur câble complet . 16
3.4.3 Essai de flexions alternées . 16
3.4.4 Essai statique de souplesse . 18
3.4.5 Essai de non-propagation de la flamme . 18
3.5 Guide d'emploi . 18
4 Câbles circulaires sous gaine de polychlorure de vinyle pour ascenseurs et câbles
pour connexions souples . 24
4.1 Désignation. 24
4.2 Tension nominale. 24
4.3 Constitution. 24
4.3.1 Ame . 24
4.3.2 Enveloppe isolante des conducteurs de contrôle et de puissance. 24
4.3.3 Disposition des conducteurs, des âmes centrales, des unités de
télécommunication et des bourrages éventuels. 26
4.3.4 Revêtement d’assemblage . 28
4.3.5 Ecran . 28
4.3.6 Gaine. 28
4.4 Essais. 30
4.4.1 Essais de flexions alternées . 30
4.4.2 Essai statique de souplesse . 34
4.4.3 Essai de traction de l’âme porteuse . 34
4.4.4 Autres essais . 34
4.5 Guide d’emploi. 34
Annexe A (normative) Méthode de calcul fictif pour la détermination de
Ia dimension de Ia gaine. 38

– 4 – 60227-6  CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
CONDUCTEURS ET CÂBLES ISOLÉS AU POLYCHLORURE DE VINYLE,
DE TENSION NOMINALE AU PLUS ÉGALE À 450/750 V –
Partie 6: Câbles pour ascenseurs et câbles pour connexions souples
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60227-6 a été établie par le comité d'études 20 de la CEI: Câbles
électriques.
Cette troisième édition annule et remplace la deuxième édition, parue en 1985, ainsi que
l'amendement 1, paru en 1997.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
20/466/FDIS 20/474/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
L'annexe A fait partie intégrante de cette norme.

– 6 – 60227-6  CEI:2001
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2005. A cette
date, la publication sera
reconduite;
supprimée;
remplacée par une édition révisée, ou
amendée.
– 8 – 60227-6  CEI:2001
CONDUCTEURS ET CÂBLES ISOLÉS AU POLYCHLORURE DE VINYLE,
DE TENSION NOMINALE AU PLUS ÉGALE À 450/750 V –
Partie 6: Câbles pour ascenseurs et câbles pour connexions souples
1 Domaine d'application
La présente partie de Ia CEI 60227 précise les spécifications particulières aux câbles pour
ascenseurs de types circulaire et méplat et câbles pour connexions souples, de tension
nominale au plus égale à 450/750 V.
Chaque câble doit satisfaire aux prescriptions appropriées données dans Ia CEI 60227-1, et
aux prescriptions particulières de Ia présente partie de Ia CEI 60227.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60227.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications
ne s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente partie
de la CEI 60227 sont invitées à rechercher la possibilité d'appliquer les éditions les plus
récentes des documents normatifs indiqués ci-après. Pour les références non datées, la
dernière édition du document normatif en référence s’applique. Les membres de la CEI et de
l'ISO possèdent le registre des Normes internationales en vigueur.
CEI 60096-0-1:1990, Câbles pour fréquences radioélectriques – Partie 0-1: Guide pour la
conception des spécifications particulières – Câbles coaxiaux
CEI 60227-1:1993, Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 1: Prescriptions générales
CEI 60227-2:1997, Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 2: Méthodes d'essais
CEI 60228:1978, Ames des câbles isolés
CEI 60332-1:1993, Essais des câbles électriques soumis au feu – Partie 1: Essais sur un
conducteur ou câble isolé vertical
CEI 60502-1:1997, Câbles d'énergie à isolant extrudé et leurs accessoires pour des tensions
assignées de 1 kV (U = 1,2 kV) à 30 kV (U = 36 kV) – Partie 1: Câbles de tensions
m m
assignées de 1 kV (U = 1,2 kV) et 3 kV (U = 3,6 kV)
m m
———————
Il existe une édition consolidée 2.1 (2000) qui comprend la CEI 60096-0-1 (1990) ainsi que l'amendement 1
(2000).
Il existe une édition consolidée 2.2 (1998) qui comprend la CEI 60227-1 (1993) ainsi que l'amendement 1 (1995)
et l'amendement 2 (1998).
Il existe une édition consolidée 1.1 (1998) qui comprend la CEI 60502-1 (1997) ainsi que l'amendement 1
(1998).
– 10 – 60227-6  CEI:2001
CEI 60811-1-1:1993, Méthodes d'essais communes pour les matériaux d’isolation et de
gainage des câbles électriques – Partie 1: Méthodes d’application générale – Section 1:
Mesure des épaisseurs et des dimensions extérieures – Détermination des propriétés
mécaniques
CEI 60811-1-2:1985, Méthodes d’essais communes pour les matériaux d’isolation et de
gainage des câbles électriques – Première partie: Méthodes d’application générale – Section
deux: Méthodes de vieillissement thermique
CEI 60811-1-4:1985, Méthodes d’essais communes pour les matériaux d’isolation et de
gainage des câbles électriques – Première partie: Méthodes d’application générale – Section
quatre: Essais à basse température
CEI 60811-3-1:1985: Méthodes d’essais communes pour les matériaux d’isolation et de
gainage des câbles électriques – Troisième partie: Méthodes spécifiques pour les mélanges
PVC – Section une: Essai de pression à température élevée – Essais de résistance à la
fissuration
CEI 60811-3-2:1985: Méthodes d’essais communes pour les matériaux d’isolation et de
gainage des câbles électriques – Troisième partie: Méthodes spécifiques pour les mélanges
PVC – Section deux: Essai de perte de masse – Essai de stabilité thermique
3 Câble méplat sous gaine de polychlorure de vinyle pour ascenseurs et
câbles pour connexions souples
3.1 Désignation
60227 IEC 71 f
3.2 Tension nominale
• 300/500 V pour les câbles dont la section nominale des âmes conductrices est au plus
égale à 1 mm ;
• 450/750 V pour les âmes de section supérieure à 1 mm .
3.3 Constitution
3.3.1 Ame
Nombre d’âmes: 3, 4, 5, 6, 9, 12, 16, 18, 20 ou 24.
Les combinaisons des sections nominales et du nombre des conducteurs ayant ces sections
sont données dans le tableau 1 suivant:
Tableau 1 – Section nominale de l’âme et nombre de conducteurs
Section nominale de l’âme
Nombre de conducteurs
mm
0,75 et 1 (3), (4), (5), 6, 9, 12, (16), (18), (20) ou 24
1,5 et 2,5 (3), 4, 5, 6, 9 ou 12
4, 6, 10, 16 et 25 4 ou 5
– 12 – 60227-6  CEI:2001
Les valeurs entre parenthèses sont les types non préférentiels.
Les âmes doivent satisfaire aux prescriptions de classe 5 de la CEI 60228.
Les âmes des conducteurs situées sur les côtés externes peuvent être réalisées avec des
brins en cuivre et des brins en acier. La section nominale de ces âmes doit être égale à celle
des autres âmes et leur résistance linéique maximale ne doit pas être supérieure à deux fois la
résistance linéique maximale d'une âme en cuivre de même section nominale.
3.3.2 Enveloppe isolante
L’enveloppe isolante doit être un mélange de polychlorure de vinyle du type PVC/D appliqué
autour de l’âme.
L’épaisseur de l'enveloppe isolante doit satisfaire à la valeur spécifiée donnée dans le
tableau 4, colonne 2.
La résistance d'isolement ne doit pas être inférieure à la valeur donnée dans le tableau 4,
colonne 3.
3.3.3 Disposition des conducteurs et des âmes porteuses éventuelles
Les conducteurs doivent être placés parallèlement. Il est cependant permis de grouper deux,
trois, quatre ou cinq conducteurs; dans ce cas un fil de déchirement peut être inséré dans
chaque groupe. Il doit être possible de séparer les conducteurs sans endommager l'enveloppe
isolante.
On peut utiliser une ou des âmes porteuses en matière textile.
Une ou plusieurs âmes porteuses métalliques peuvent aussi être utilisées; dans ce cas, elles
doivent être revêtues d'un revêtement non conducteur, résistant à l'abrasion.
Si l'on procède par groupements de conducteurs, ils doivent satisfaire aux données du tableau
2 suivant:
Tableau 2 – Groupement de conducteurs
Nombre de conducteurs 5 6 9 1216 18 2024
Groupement 2+1+2 2x3 3x3 3x4 4x4 4+5+5+4 5x4 6x4
La valeur nominale de l'écartement e séparant les groupes est donnée dans le tableau 5,
colonne 2 (voir aussi figure 1).
Il n'existe aucune prescription pour la valeur moyenne de l'écartement e . Cependant, un
quelconque écartement entre groupes peut être inférieur à la valeur nominale e pourvu que la
différence ne soit pas supérieure à 0,2 mm + 20 % de la valeur nominale.
3.3.4 Gaine
La gaine doit être un mélange de polychlorure de vinyle du type PVC/ST5 appliqué autour des
conducteurs.
La gaine doit être appliquée de telle façon que la formation des cavités soit pratiquement
exclue et elle ne doit pas adhérer aux conducteurs. Les arêtes du câble doivent étre arrondies.

– 14 – 60227-6  CEI:2001
Les épaisseurs de la gaine doivent satisfaire aux valeurs spécifiées e et e données dans le
2 3
tableau 5, colonne 3 (voir aussi figure 1).
La valeur moyenne de e et la valeur moyenne de e ne doivent pas être inférieures aux valeurs
2 3
spécifiées correspondantes. Cependant, l'épaisseur en un quelque point peut étre inférieure à la
valeur spécifiée pourvu que la différence ne soit pas supérieure à 0,2 mm + 20 % de la valeur
spécifiée correspondante.
Rayon d’environ e
e
Petite dimension (D)
e
e
e
e e
3 3
IEC  798/01
NOTE Cette figure n'a pour but que de faire comprendre ce que l'on entend par épaisseur de la gaine et
écartements auxquels il est fait référence dans le tableau 5 et ne représente pas une configuration réelle.
Figure 1 – Coupe d'un câble
3.4 Essais
La conformité aux prescriptions de 3.3 doit être vérifiée par examen et par les essais donnés
dans le tableau 6, sauf (par suite de la section rectangulaire du câble) qu'il doit être tenu compte
des modifications et compléments suivants. Lorsqu'ils sont applicables, 3.4.1 à 3.4.5 inclus
doivent être lus conjointement avec les essais correspondants spécifiés dans le tableau 6.
3.4.1 Essai de pression à température élevée pour les gaines
Si les petits côtés du câble sont complètement arrondis, l'essai doit être effectué sur l'un des
plus petits côtés conformément à 8.2 de la CEI 60811-3-1. Pour le calcul de la force de
compression, D est la plus petite dimension du câble, et δ est l'épaisseur moyenne e de la
gaine comme déterminé en 8.1.4 de la CEI 60811-1-1.
Si les petits côtés du câble sont plats ou presque, comme représenté à la figure 1, cet essai
doit être effectué conformément à 8.2 de la CEI 60811-3-1, la méthode étant modifiée comme
indiqué ci-après:
a) Préparation de l'éprouvette
Dans le grand côté du câble on découpe une bande parallèlement à l’axe du câble. Sur la
face interne, on procède à une opération de meulage ou à une coupe, juste nécessaire
pour éliminer les empreintes. La largeur de la bande à soumettre à l’essai doit être au
moins égale à 10 mm et au plus égale à 20 mm. Une épaisseur de la bande doit être
mesurée à l'endroit où on applique la force de compression F.
b) Position de l'éprouvette dans l'appareil d'essai
La bande doit être enroulée sur un mandrin dont le diamètre est approximativement égal au
diamètre d'un conducteur du câble; l’axe longitudinal de la bande doit être perpendiculaire
à l’axe du mandrin. Des précautions doivent être prises pour que la surface interne de la
bande soit en contact sur au moins 120° de la circonférence du mandrin (voir figure 2). La
lame de métal de l'appareil d'essai doit être placée au milieu de l'éprouvette.

– 16 – 60227-6  CEI:2001
c) Calcul de la force de compression
Voir 8.2.4 de la CEl 60811-3-1; d (en mm) est l'épaisseur de la bande à l'endroit où la force
est appliquée. D (en mm) est le diamètre du mandrin augmenté de deux fois la valeur de d.
d) Empreinte
La profondeur de l'empreinte doit être
...

NORME CEI
INTERNATIONALE IEC
60227-6
INTERNATIONAL
Troisième édition
STANDARD
Third edition
2001-06
Conducteurs et câbles isolés au polychlorure
de vinyle, de tension nominale au plus égale
à 450/750 V –
Partie 6:
Câbles pour ascenseurs et câbles pour
connexions souples
Polyvinyl chloride insulated cables
of rated voltages up to and including 450/750 V –
Part 6:
Lift cables and cables for flexible connections
Numéro de référence
Reference number
CEI/IEC 60277-6:2001
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
60227-6
INTERNATIONAL
Troisième édition
STANDARD
Third edition
2001-06
Conducteurs et câbles isolés au polychlorure
de vinyle, de tension nominale au plus égale
à 450/750 V –
Partie 6:
Câbles pour ascenseurs et câbles pour
connexions souples
Polyvinyl chloride insulated cables
of rated voltages up to and including 450/750 V –
Part 6:
Lift cables and cables for flexible connections
 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
R
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60227-6  CEI:2001
SOMMAIRE
AVANT-PROPOS . 4
1 Domaine d'application . 8
2 Références normatives. 8
3 Câble méplat sous gaine de polychlorure de vinyle pour ascenseurs et câbles pour
connexions souples. 10
3.1 Désignation. 10
3.2 Tension nominale. 10
3.3 Constitution. 10
3.3.1 Ame . 10
3.3.2 Enveloppe isolante . 12
3.3.3 Disposition des conducteurs et des âmes porteuses éventuelles. 12
3.3.4 Gaine. 12
3.4 Essais. 14
3.4.1 Essai de pression à température élevée pour les gaines . 14
3.4.2 Essai de choc à basse température sur câble complet . 16
3.4.3 Essai de flexions alternées . 16
3.4.4 Essai statique de souplesse . 18
3.4.5 Essai de non-propagation de la flamme . 18
3.5 Guide d'emploi . 18
4 Câbles circulaires sous gaine de polychlorure de vinyle pour ascenseurs et câbles
pour connexions souples . 24
4.1 Désignation. 24
4.2 Tension nominale. 24
4.3 Constitution. 24
4.3.1 Ame . 24
4.3.2 Enveloppe isolante des conducteurs de contrôle et de puissance. 24
4.3.3 Disposition des conducteurs, des âmes centrales, des unités de
télécommunication et des bourrages éventuels. 26
4.3.4 Revêtement d’assemblage . 28
4.3.5 Ecran . 28
4.3.6 Gaine. 28
4.4 Essais. 30
4.4.1 Essais de flexions alternées . 30
4.4.2 Essai statique de souplesse . 34
4.4.3 Essai de traction de l’âme porteuse . 34
4.4.4 Autres essais . 34
4.5 Guide d’emploi. 34
Annexe A (normative) Méthode de calcul fictif pour la détermination de
Ia dimension de Ia gaine. 38

60227-6  IEC:2001 – 3 –
CONTENTS
FOREWORD . 5
1 Scope . 9
2 Normative references. 9
3 Flat polyvinyl chIoride sheathed lift cable and cable for flexible connections . 11
3.1 Code designation. 11
3.2 Rated voltage . 11
3.3 Construction . 11
3.3.1 Conductor . 11
3.3.2 Insulation . 13
3.3.3 Arrangements of cores and strain-bearing members, if any . 13
3.3.4 Sheath . 13
3.4 Tests . 15
3.4.1 Pressure test at high temperature for sheaths . 15
3.4.2 Impact test on completed cable at low temperature . 17
3.4.3 Flexing test . 17
3.4.4 Static flexibility test . 19
3.4.5 Test of flame retardance . 19
3.5 Guide to use . 19
4 Circular polyvinyl chloride sheathed lift cable and cable for flexible connections . 25
4.1 Code designation. 25
4.2 Rated voltage . 25
4.3 Construction . 25
4.3.1 Conductor . 25
4.3.2 Insulation for the control and power cores. 25
4.3.3 Assembly of cores, central heart and telecommunication units and
fillers, if any . 27
4.3.4 Covering of the core assembly . 29
4.3.5 Screen . 29
4.3.6 Sheath . 29
4.4 Tests . 31
4.4.1 Flexing test . 31
4.4.2 Static flexibility test . 35
4.4.3 Tensile strength of strain-bearing member . 35
4.4.4 Other tests . 35
4.5 Guide to use . 35
Annex A (normative) Fictitious calculation method for determination of
the sheath dimension . 39

– 4 – 60227-6  CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
CONDUCTEURS ET CÂBLES ISOLÉS AU POLYCHLORURE DE VINYLE,
DE TENSION NOMINALE AU PLUS ÉGALE À 450/750 V –
Partie 6: Câbles pour ascenseurs et câbles pour connexions souples
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60227-6 a été établie par le comité d'études 20 de la CEI: Câbles
électriques.
Cette troisième édition annule et remplace la deuxième édition, parue en 1985, ainsi que
l'amendement 1, paru en 1997.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
20/466/FDIS 20/474/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
L'annexe A fait partie intégrante de cette norme.

60227-6  IEC:2001 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
POLYVINYL CHLORIDE INSULATED CABLES
OF RATED VOLTAGES UP TO AND INCLUDING 450/750 V –
Part 6: Lift cables and cables for flexible connections
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60227-6 has been prepared by IEC technical committee 20:
Electric cables.
This third edition cancels and replaces the second edition, published in 1985, and its
amendment 1, published in 1997.
The text of this standard is based on the following documents:
FDIS Report on voting
20/466/FDIS 20/474/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
Annex A forms an integral part of this standard.

– 6 – 60227-6  CEI:2001
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2005. A cette
date, la publication sera
reconduite;
supprimée;
remplacée par une édition révisée, ou
amendée.
60227-6  IEC:2001 – 7 –
The committee has decided that the contents of this publication will remain unchanged until
2005. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 60227-6  CEI:2001
CONDUCTEURS ET CÂBLES ISOLÉS AU POLYCHLORURE DE VINYLE,
DE TENSION NOMINALE AU PLUS ÉGALE À 450/750 V –
Partie 6: Câbles pour ascenseurs et câbles pour connexions souples
1 Domaine d'application
La présente partie de Ia CEI 60227 précise les spécifications particulières aux câbles pour
ascenseurs de types circulaire et méplat et câbles pour connexions souples, de tension
nominale au plus égale à 450/750 V.
Chaque câble doit satisfaire aux prescriptions appropriées données dans Ia CEI 60227-1, et
aux prescriptions particulières de Ia présente partie de Ia CEI 60227.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60227.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications
ne s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente partie
de la CEI 60227 sont invitées à rechercher la possibilité d'appliquer les éditions les plus
récentes des documents normatifs indiqués ci-après. Pour les références non datées, la
dernière édition du document normatif en référence s’applique. Les membres de la CEI et de
l'ISO possèdent le registre des Normes internationales en vigueur.
CEI 60096-0-1:1990, Câbles pour fréquences radioélectriques – Partie 0-1: Guide pour la
conception des spécifications particulières – Câbles coaxiaux
CEI 60227-1:1993, Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 1: Prescriptions générales
CEI 60227-2:1997, Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 2: Méthodes d'essais
CEI 60228:1978, Ames des câbles isolés
CEI 60332-1:1993, Essais des câbles électriques soumis au feu – Partie 1: Essais sur un
conducteur ou câble isolé vertical
CEI 60502-1:1997, Câbles d'énergie à isolant extrudé et leurs accessoires pour des tensions
assignées de 1 kV (U = 1,2 kV) à 30 kV (U = 36 kV) – Partie 1: Câbles de tensions
m m
assignées de 1 kV (U = 1,2 kV) et 3 kV (U = 3,6 kV)
m m
———————
Il existe une édition consolidée 2.1 (2000) qui comprend la CEI 60096-0-1 (1990) ainsi que l'amendement 1
(2000).
Il existe une édition consolidée 2.2 (1998) qui comprend la CEI 60227-1 (1993) ainsi que l'amendement 1 (1995)
et l'amendement 2 (1998).
Il existe une édition consolidée 1.1 (1998) qui comprend la CEI 60502-1 (1997) ainsi que l'amendement 1
(1998).
60227-6  IEC:2001 – 9 –
POLYVINYL CHLORIDE INSULATED CABLES
OF RATED VOLTAGES UP TO AND INCLUDING 450/750 V –
Part 6: Lift cables and cables for flexible connections
1 Scope
This part of IEC 60227 details the particular specifications for both circular and flat lift cables
and cables for flexible connections of rated voltages up to and including 450/750 V.
Each cable complies with the appropriate requirements given in IEC 60227-1, and with the
particular requirements of this part of IEC 60227.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60227. For dated references, subsequent amend-
ments to, or revisions of, any of these publications do not apply. However, parties to
agreements based on this part of IEC 60227 are encouraged to investigate the possibility of
applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of IEC
and ISO maintain registers of currently valid International Standards.
IEC 60096-0-1:1990, Radio-frequency cables – Part 0-1: Guide to the design of detailed
specifications – Coaxial cables
IEC 60227-1:1993, Polyvinyl chloride insulated cables of rated voltages up to and including
450/750 V – Part 1: General requirements
IEC 60227-2:1997, Polyvinyl chloride insulated cables of rated voltages up to and including
450/750 V – Part 2: Test methods
IEC 60228:1978, Conductors of insulated cables
IEC 60332-1:1993, Tests on electric cables under fire conditions – Part 1: Test on a single
vertical insulated wire or cable
IEC 60502-1:1997, Power cables with extruded insulation and their accessories for rated
voltages from 1 kV (U = 1,2 kV) up to 30 kV (U = 36 kV) – Part 1: Cables for rated voltages
m m
of 1 kV (U = 1,2 kV) and 3 kV (U = 3,6 kV)
m m
———————
A consolidated edition 2.1 exists (2000) that includes IEC 60096-0-1 (1990) and its amendment 1 (2000).
A consolidated edition 2.2 exists (1998) that includes IEC 60227-1 (1993), its amendment 1 (1995) and its
amendment 2 (1998).
A consolidated edition 1.1 exists (1998) that includes IEC 60502-1 (1997) and its amendment 1 (1998).

– 10 – 60227-6  CEI:2001
CEI 60811-1-1:1993, Méthodes d'essais communes pour les matériaux d’isolation et de
gainage des câbles électriques – Partie 1: Méthodes d’application générale – Section 1:
Mesure des épaisseurs et des dimensions extérieures – Détermination des propriétés
mécaniques
CEI 60811-1-2:1985, Méthodes d’essais communes pour les matériaux d’isolation et de
gainage des câbles électriques – Première partie: Méthodes d’application générale – Section
deux: Méthodes de vieillissement thermique
CEI 60811-1-4:1985, Méthodes d’essais communes pour les matériaux d’isolation et de
gainage des câbles électriques – Première partie: Méthodes d’application générale – Section
quatre: Essais à basse température
CEI 60811-3-1:1985: Méthodes d’essais communes pour les matériaux d’isolation et de
gainage des câbles électriques – Troisième partie: Méthodes spécifiques pour les mélanges
PVC – Section une: Essai de pression à température élevée – Essais de résistance à la
fissuration
CEI 60811-3-2:1985: Méthodes d’essais communes pour les matériaux d’isolation et de
gainage des câbles électriques – Troisième partie: Méthodes spécifiques pour les mélanges
PVC – Section deux: Essai de perte de masse – Essai de stabilité thermique
3 Câble méplat sous gaine de polychlorure de vinyle pour ascenseurs et
câbles pour connexions souples
3.1 Désignation
60227 IEC 71 f
3.2 Tension nominale
• 300/500 V pour les câbles dont la section nominale des âmes conductrices est au plus
égale à 1 mm ;
• 450/750 V pour les âmes de section supérieure à 1 mm .
3.3 Constitution
3.3.1 Ame
Nombre d’âmes: 3, 4, 5, 6, 9, 12, 16, 18, 20 ou 24.
Les combinaisons des sections nominales et du nombre des conducteurs ayant ces sections
sont données dans le tableau 1 suivant:
Tableau 1 – Section nominale de l’âme et nombre de conducteurs
Section nominale de l’âme
Nombre de conducteurs
mm
0,75 et 1 (3), (4), (5), 6, 9, 12, (16), (18), (20) ou 24
1,5 et 2,5 (3), 4, 5, 6, 9 ou 12
4, 6, 10, 16 et 25 4 ou 5
60227-6  IEC:2001 – 11 –
IEC 60811-1-1:1993, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general application – Section 1: Measurement of thickness and
overall dimensions – Tests for determining the mechanical properties
IEC 60811-1-2:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general application – Section 2: Thermal ageing methods
IEC 60811-1-4:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general application – Section 4: Test at low temperature
IEC 60811-3-1:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 3: Methods specific to PVC compounds – Section 1: Pressure test at high
temperature – Tests for resistance to cracking
IEC 60811-3-2:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 3: Methods specific to PVC compounds – Section 2: Loss of mass test –
Thermal stability test
3 Flat polyvinyl chIoride sheathed lift cable and cable for flexible connections
3.1 Code designation
60227 IEC 71 f
3.2 Rated voltage
• 300/500 V for cables with conductors having nominal cross-sectional areas not exceeding
1 mm ;
• 450/750 V for conductors larger than 1 mm .
3.3 Construction
3.3.1 Conductor
Number of conductors: 3, 4, 5, 6, 9, 12, 16, 18, 20 or 24.
The combination of the cross-sectional areas and the number of conductors belonging to them
is given in the following table 1:
Table 1 – Cross-sectional areas and the number of conductors
Nominal cross-sectional area of conductors
Number of conductors
mm
0,75 and 1 (3), (4), (5), 6, 9, 12, (16), (18), (20) or 24
1,5 and 2,5 (3), 4, 5, 6, 9 or 12
4, 6, 10, 16 and 25 4 or 5
– 12 – 60227-6  CEI:2001
Les valeurs entre parenthèses sont les types non préférentiels.
Les âmes doivent satisfaire aux prescriptions de classe 5 de la CEI 60228.
Les âmes des conducteurs situées sur les côtés externes peuvent être réalisées avec des
brins en cuivre et des brins en acier. La section nominale de ces âmes doit être égale à celle
des autres âmes et leur résistance linéique maximale ne doit pas être supérieure à deux fois la
résistance linéique maximale d'une âme en cuivre de même section nominale.
3.3.2 Enveloppe isolante
L’enveloppe isolante doit être un mélange de polychlorure de vinyle du type PVC/D appliqué
autour de l’âme.
L’épaisseur de l'enveloppe isolante doit satisfaire à la valeur spécifiée donnée dans le
tableau 4, colonne 2.
La résistance d'isolement ne doit pas être inférieure à la valeur donnée dans le tableau 4,
colonne 3.
3.3.3 Disposition des conducteurs et des âmes porteuses éventuelles
Les conducteurs doivent être placés parallèlement. Il est cependant permis de grouper deux,
trois, quatre ou cinq conducteurs; dans ce cas un fil de déchirement peut être inséré dans
chaque groupe. Il doit être possible de séparer les conducteurs sans endommager l'enveloppe
isolante.
On peut utiliser une ou des âmes porteuses en matière textile.
Une ou plusieurs âmes porteuses métalliques peuvent aussi être utilisées; dans ce cas, elles
doivent être revêtues d'un revêtement non conducteur, résistant à l'abrasion.
Si l'on procède par groupements de conducteurs, ils doivent satisfaire aux données du tableau
2 suivant:
Tableau 2 – Groupement de conducteurs
Nombre de conducteurs 5 6 9 1216 18 2024
Groupement 2+1+2 2x3 3x3 3x4 4x4 4+5+5+4 5x4 6x4
La valeur nominale de l'écartement e séparant les groupes est donnée dans le tableau 5,
colonne 2 (voir aussi figure 1).
Il n'existe aucune prescription pour la valeur moyenne de l'écartement e . Cependant, un
quelconque écartement entre groupes peut être inférieur à la valeur nominale e pourvu que la
différence ne soit pas supérieure à 0,2 mm + 20 % de la valeur nominale.
3.3.4 Gaine
La gaine doit être un mélange de polychlorure de vinyle du type PVC/ST5 appliqué autour des
conducteurs.
La gaine doit être appliquée de telle façon que la formation des cavités soit pratiquement
exclue et elle ne doit pas adhérer aux conducteurs. Les arêtes du câble doivent étre arrondies.

60227-6  IEC:2001 – 13 –
Values in parentheses are the non-preferred types.
The conductors shall comply with the requirements given in IEC 60228 for class 5 conductors.
The conductors of the cores in the side position may consist of copper wires and steel wires.
The nominal geometric cross-sectional area of these conductors shall be equal to that of the
other conductors and the maximum resistance shall be not more than twice the maximum
resistance of a copper conductor of the same nominal cross-sectional area.
3.3.2 Insulation
The insulation shall be polyvinyl chIoride compound of type PVC/D applied around each
conductor.
The insulation thickness shall comply with the specified value given in table 4, column 2.
The insulation resistance shall be not less than the value given in table 4, column 3.
3.3.3 Arrangements of cores and strain-bearing members, if any
The cores shall be laid parallel. It is permitted, however, that two, three, four or five cores
may be laid in groups; in such cases, a tearing thread may be inserted inside each group. It
shall be possible to separate the cores without damage to the insulation.
Strain-bearing member(s) of textile material may be used.
A strain-bearing member (or members) of metal may also be used; in such a case (cases) it
(they) shall be covered with a non-conducting abrasion-resistant material.
If the cores are grouped, the groups shall comply with the following table 2:
Table 2 – Cores groups
Number of cores
5 6 9 1216 18 2024
Grouping
2+1+2 4+5+5+4
2×33×33×44×4 5×46×4
The nominal value of the clearance e, separating the groups is given in table 5, column 2 (see
also figure 1).
There is no requirement for the mean value of the clearance e . However, any clearance
separating the groups may be less than the nominal value e provided that the difference
does not exceed 0,2 mm + 20 % of the nominal value.
3.3.4 Sheath
The sheath shall be a polyvinyl chIoride compound of type PVC/ST5 applied around the
cores.
The sheath shall be applied so as to substantially avoid the formation of cavities, and shall
not adhere to the cores. The edges of the cable shall be rounded off.

– 14 – 60227-6  CEI:2001
Les épaisseurs de la gaine doivent satisfaire aux valeurs spécifiées e et e données dans le
2 3
tableau 5, colonne 3 (voir aussi figure 1).
La valeur moyenne de e et la valeur moyenne de e ne doivent pas être inférieures aux valeurs
2 3
spécifiées correspondantes. Cependant, l'épaisseur en un quelque point peut étre inférieure à la
valeur spécifiée pourvu que la différence ne soit pas supérieure à 0,2 mm + 20 % de la valeur
spécifiée correspondante.
Rayon d’environ e
e
Petite dimension (D)
e
e
e
e e
3 3
IEC  798/01
NOTE Cette figure n'a pour but que de faire comprendre ce que l'on entend par épaisseur de la gaine et
écartements auxquels il est fait référence dans le tableau 5 et ne représente pas une configuration réelle.
Figure 1 – Coupe d'un câble
3.4 Essais
La conformité aux prescriptions de 3.3 doit être vérifiée par examen et par les essais donnés
dans le tableau 6, sauf (par suite de la section rectangulaire du câble) qu'il doit être tenu compte
des modifications et compléments suivants. Lorsqu'ils sont applicables, 3.4.1 à 3.4.5 inclus
doivent être lus conjointement avec les essais correspondants spécifiés dans le tableau 6.
3.4.1 Essai de pression à température élevée pour les gaines
Si les petits côtés du câble sont complètement arrondis, l'essai doit être effectué sur l'un des
plus petits côtés conformément à 8.2 de la CEI 60811-3-1. Pour le calcul de la force de
compression, D est la plus petite dimension du câble, et δ est l'épaisseur moyenne e de la
gaine comme déterminé en 8.1.4 de la CEI 60811-1-1.
Si les petits côtés du câble sont plats ou presque, comme représenté à la figure 1, cet essai
doit être effectué conformément à 8.2 de la CEI 60811-3-1, la méthode étant modifiée comme
indiqué ci-après:
a) Préparation de l'éprouvette
Dans le grand côté du câble on découpe une bande parallèlement à l’axe du câble. Sur la
face interne, on procède à une opération de meulage ou à une coupe, juste nécessaire
pour éliminer les empreintes. La largeur de la bande à soumettre à l’essai doit être au
moins égale à 10 mm et au plus égale à 20 mm. Une épaisseur de la bande doit être
mesurée à l'endroit où on applique la force de compression F.
b) Position de l'éprouvette dans l'appareil d'essai
La bande doit être enroulée sur un mandrin dont le diamètre est approximativement égal au
diamètre d'un conducteur du câble; l’axe longitudinal de la bande doit être perpendiculaire
à l’axe du mandrin. Des précautions doivent être prises pour que la surface interne de la
bande soit en contact sur au moins 120° de la circonférence du mandrin (voir figure 2). La
lame de métal de l'appareil d'essai doit être placée au milieu de l'éprouvette.

60227-6  IEC:2001 – 15 –
The sheath thickness shall comply with the specified values e and e given in table 5, column 3
2 3
(see also figure 1).
The mean value of e and the mean value of e shall be not less than the respective specified
2 3
values. However, the thickness at any given place may be less than the specified value,
provided that the difference does not exceed 0,2 mm + 20 % of the respective specified value.
Radius approximately e
e
Minor dimension (D)
e
e
e1
e
e
IEC  798/01
NOTE This figure is to illustrate the thickness of sheath and clearance referred to in table 5 and does not
represent an actual design.
Figure 1 – Cross-section of cable
3.4 Tests
Compliance with the requirements of 3.3 shall be checked by inspection and by the tests
given in table 6 except that, owing to the rectangular cross-section of the cable, the following
modifications and additions shall be taken into account. Where applicable, 3.4.1 to 3.4.5
inclusive shall be read in conjunction with the relevant tests specified in table 6.
3.4.1 Pressure test at high temperature for sheaths
If the smaller sides of the cable are fully rounded in shape, this test shall be carried out on
one of the smaller sides in accordance with 8.2 of IEC 60811-3-1. To calculate the
compressing force, D is the minor dimension of the cable and δ is the mean sheath thickness
e as determined in 8.1.4 of IEC 60811-1-1.
If the smaller sides are flat, or nearly flat, as depicted in figure 1, this test shall be carried out
in accordance with 8.2 of IEC 60811-3-1, with the method modified as follows:
a) Preparation of test piece
A strip shall be cut from the wide side of the cable in the direction of the axis of the cable.
On the inner side, only the ridges shall be removed by grinding or cutting. The width of the
strip to be tested shall be at least 10 mm but not more than 20 mm. The thickness of the
strip shall be measured at the place where the compressing force F is applied.
b) Position of test piece in the test apparatus
The strip shall be bent around a mandrel having a diameter approximately equal to the
diameter of the core of the cable; the longitudinal axis of the strip shall be perpendicular to
the axis of the mandrel. Provision shall be made that the inner surface of the strip shall be
in contact over at least 120° of the circumference of the mandrel (see figure 2). The metal
blade of the test apparatus shall be placed on the middle of the test piece.

– 16 – 60227-6  CEI:2001
c) Calcul de la force de compression
Voir 8.2.4 de la CEl 60811-3-1; d (en mm) est l'épaisseur de la bande à l'endroit où la force
est appliquée. D (en mm) est le diamètre du mandrin augmenté de deux fois la valeur de d.
d) Empreinte
La profondeur de l'empreinte doit être rapportée à la valeur initiale de d telle que décrit
ci-dessus.
La m e d e m é ta l
Mandrin
Eprouvette fixe
enroulé e sur le m an drin
F
IEC  799/01
Figure 2 – Dispositif d'empreinte
3.4.2 Essai de choc à basse température sur câble complet
Les valeurs de la masse du marteau, spécifiées en 8.5.4 de la CEI 60811-1-4, doivent être
déterminées par rapport à la petite dimension du câble méplat.
3.4.3 Essai de flexions alternées
Cet essai n'est pas applicable aux câbles d'ascenseurs. (Un essai plus approprié à ce type de
câbles est à l'étude.)
2 2
Cet essai ne doit être effectué que sur les câbles de section nominale de 0,75 mm , 1 mm ,
2 2 2
1,5 mm , 2,5 mm ou 4 mm et un nombre de conducteurs au plus égal à cinq.

60227-6  IEC:2001 – 17 –
c) Calculation of the compressing force
See 8.2.4 of IEC 60811-3-1; d (in mm) is the thickness of the strip at the place where the
force is applied. D (in mm) is the diameter of the mandrel plus twice the value of d .
d) Indentation
The depth of indentation shall be related to the original value d as described above.
Mandrel blade
Mandrel
Fixed test piece
bent around mandrel
F
IEC  799/01
Figure 2 – Indentation device
3.4.2 Impact test on completed cable at low temperature
The values of the mass of the hammer, specified in 8.5.4 of IEC 60811-1-4, shall be chosen
by reference to the minor dimension of the flat cable.
3.4.3 Flexing test
This test is not applicable to lift cables. (A more appropriate test for these cables is under
consideration.)
This test shall be carried out only on cables having a nominal conductor cross-sectional area
2 2 2 2 2
of either 0,75 mm , 1 mm , 1,5 mm , 2,5 mm or 4 mm and a number of cores not exceeding
five.
– 18 – 60227-6  CEI:2001
La masse du poids dont est chargée chaque extrémité du câble et les diamètres des poulies A
et B doivent être indiqués dans le tableau 3 présenté ci-après.
Tableau 3 – Essai de flexions alternées
Masse Diamètre
Type du câble souple du poids des poulies
kg mm
Câble méplat sous gaine de polychlorure de vinyle et
câble pour connexions souples de section nominale de
l’âme égale à:
2 2
0,75 mm et 1 mm 1,0 80
2 2
1,5 mm et 2,5 mm 1,5 120
4 mm 2,0 200
3.4.4 Essai statique de souplesse
L'essai doit être effectué conformément à 3.5 de Ia CEI 60227-2.
La distance l’ à vérifier ne doit pas être supérieure à 0,70 m.
3.4.5 Essai de non-propagation de la flamme
Lors de cet essai, la flamme doit frapper le milieu du côté méplat du câble.
3.5 Guide d'emploi
Dans le cas des ascenseurs et des appareils de levage, ce type de câble est prévu pour être
utilisé lorsque la longueur libre suspendue ne dépasse pas 35 m et que la vitesse de
déplacement n'est pas supérieure à 1,6 m/s. Lorsque ces limites sont dépassées, l'emploi d'un
câble doit faire l'objet d'un accord entre l'acheteur et le fabricant, pouvant porter par exemple
sur l'introduction dans le câble d'une âme porteuse.
La présente spécification ne s'applique pas aux câbles destinés à être utilisés à une
température inférieure à 0 °C.
Température maximale de l’âme en service normal: 70 °C.
NOTE D'autres directives sont à l'étude.

60227-6  IEC:2001 – 19 –
The mass of the weight loaded on each end of the cable and the diameters of the pulleys A
and B shall be as given in the following table 3.
Table 3 – Flexing test
Mass of Diameter of
Type of flexible cable
weight pulleys
kg mm
Flat polyvinyI chIoride sheathed cable for flexible
connections of nominal cross-sectional area of
conductors
2 2
0,75 mm and 1 mm 1,0 80
2 2
1,5 mm and 2,5 mm 1,5 120
4 mm 2,0 200
3.4.4 Static flexibility test
This test shall be carried out in accordance with 3.5 of IEC 60227-2.
The distance l’ to be complied with shall be not more than 0,70 m.
3.4.5 Test of flame retardance
In this test, the flame shall impinge on the middle of the flat side of the cable.
3.5 Guide to use
For lifts and hoists this type of cable is intended for installations where the freely suspended
length does not exceed 35 m, and the speed of travel does not exceed 1,6 m/s. The use of
the cables beyond these limits shall be a matter of negotiation between purchaser and
manufacturer, for instance by adding a strain-bearing element.
This particular specification does not apply to cables to be used at temperatures below 0 °C.
Maximum conductor temperature in normal use:
...
