IEC 60730-2-15:1994

CEI
NORME
INTERNATIONALE IEC
60730-2-15
INTERNATIONAL
Edition 1.1
STANDARD
1997-09
Edition 1:1994 consolidée par l’amendement 1:1997
Edition 1:1994 consolidated with Amendment 1:1997
Dispositifs de commande électrique automatiques
à usage domestique et analogue –
Partie 2:
Règles particulières pour les dispositifs
de commande électrique automatiques détecteurs
du niveau d’eau du type à flotteur ou à électrode
utilisés dans les réalisations de chaudières
Automatic electrical controls for household
and similar use –
Part 2:
Particular requirements for automatic electrical
water level sensing controls of the float or
electrode-sensor type used in boiler applications

Numéro de référence
Reference number
CEI/IEC 60730-2-15:1994+A.1:1997

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI sont As from the 1st January 1997 all IEC publications are issued

numérotées à partir de 60000. with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de la CEI Consolidated versions of some IEC publications including

incorporant les amendements sont disponibles. Par exemple, amendments are available. For example, edition numbers 1.0,

les numéros d’édition 1.0, 1.1 et 1.2 indiquent respectivement 1.1 and 1.2 refer, respectively, to the base publication, the

la publication de base, la publication de base incorporant base publication incorporating amendment 1 and the base
l’amendement 1, et la publication de base incorporant les publication incorporating amendments 1 and 2.

amendements 1 et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est constam- The technical content of IEC publications is kept under cons-
ment revu par la CEI afin qu’il reflète l’état actuel de la tant review by the IEC, thus ensuring that the content reflects
technique. current technology.
Des renseignements relatifs à la date de reconfirmation de la Information relating to the date of the reconfirmation of the
publication sont disponibles auprès du Bureau Central de publication is available from the IEC Central Office.
la CEI.
Les renseignements relatifs à ces révisions, à l’établissement Information on the revision work, the issue of revised editions
des éditions révisées et aux amendements peuvent être and amendments may be obtained from IEC National Commit-
obtenus auprès des Comités nationaux de la CEI et dans les tees and from the following IEC sources:
documents ci-dessous:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Accès en ligne* On-line access*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Accès en ligne)* (On-line access)*
Terminologie, symboles graphiques et littéraux Terminology, graphical and letter symbols
En ce qui concerne la terminologie générale, le lecteur se For general terminology, readers are referred to IEC 60050:
reportera à la CEI 60050: Vocabulaire Electrotechnique International Electrotechnical Vocabulary (IEV).
International (VEI).
Pour les symboles graphiques, les symboles littéraux et les For graphical symbols, and letter symbols and signs approved

by the IEC for general use, readers are referred to publications
signes d’usage général approuvés par la CEI, le lecteur
IEC 60027: Letter symbols to be used in electrical technology,
consultéra la CEI 60027: Symboles littéraux à utiliser en
IEC 60417: Graphical symbols for use on equipment. Index,
électrotechnique, la CEI 60417: Symboles graphiques
survey and compilation of the single sheets and IEC 60617:
utilisables sur le matériel. Index, relevé et compilation des
Graphical symbols for diagrams.
feuilles individuelles, et la CEI 60617: Symboles graphiques
pour schémas.
IEC Publications prepared by the same
Publications de la CEI établies
technical committee
par le même comité d’études
The attention of readers is drawn to the end pages of this
L’attention du lecteur est attirée sur les listes figurant à la fin de
publication which list the IEC publications issued by the techni-
cette publication, qui énumèrent les publications de la CEI
cal committee which has prepared the present publication.
préparées par le comité d’études qui a établi la présente
publication.
* See web site address on title page.
* Voir adresse «web site» sur la page de titre.

NORME CEI
INTERNATIONALE IEC
60730-2-15
INTERNATIONAL
Edition 1.1
STANDARD
1997-09
Edition 1:1994 consolidée par l’amendement 1:1997
Edition 1:1994 consolidated with Amendment 1:1997
Dispositifs de commande électrique automatiques
à usage domestique et analogue –
Partie 2:
Règles particulières pour les dispositifs
de commande électrique automatiques détecteurs
du niveau d’eau du type à flotteur ou à électrode
utilisés dans les réalisations de chaudières
Automatic electrical controls for household
and similar use –
Part 2:
Particular requirements for automatic electrical
water level sensing controls of the float or
electrode-sensor type used in boiler applications

 IEC 1997 Droits de reproduction réservés — Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni utili- No part of this publication may be reproduced or utilized in any
sée sous quelque forme que ce soit et par aucun procédé, électro- form or by any means, electronic or mechanical, including photo-
nique ou mécanique, y compris la photocopie et les microfilms, copying and microfilm, without permission in writing from the
sans l’accord écrit de l’éditeur. publisher.
3, rue de Varembé Geneva, Switzerland
International Electrotechnical Commission
IEC web site http: //www.iec.ch
Telefax: +41 22 919 0300
e-mail: inmail@iec.ch
Commission Electrotechnique Internationale
CODE PRIX
International Electrotechnical Commission
PRICE CODE
CF
Pour prix, voir catalogue en vigueur
For price, see current catalogue

©

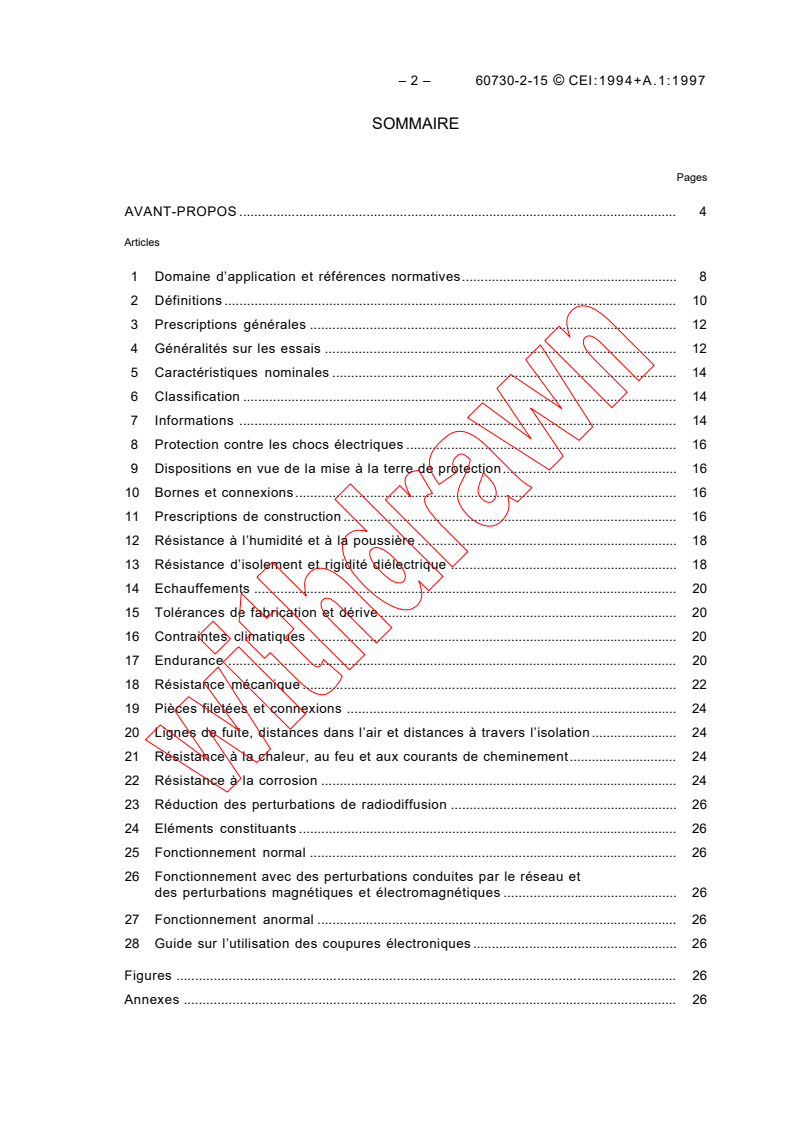

– 2 – 60730-2-15 CEI:1994+A.1:1997

SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
1  Domaine d’application et références normatives. 8

2  Définitions . 10
3  Prescriptions générales . 12
4  Généralités sur les essais . 12
5  Caractéristiques nominales . 14
6  Classification . 14
7  Informations . 14
8  Protection contre les chocs électriques . 16
9  Dispositions en vue de la mise à la terre de protection. 16
10  Bornes et connexions. 16
11  Prescriptions de construction . 16
12  Résistance à l’humidité et à la poussière . 18
13  Résistance d’isolement et rigidité diélectrique . 18
14  Echauffements . 20
15  Tolérances de fabrication et dérive . 20
16  Contraintes climatiques . 20
17  Endurance . 20
18  Résistance mécanique . 22
19  Pièces filetées et connexions . 24
20  Lignes de fuite, distances dans l’air et distances à travers l’isolation. 24
21  Résistance à la chaleur, au feu et aux courants de cheminement. 24
22  Résistance à la corrosion . 24

23  Réduction des perturbations de radiodiffusion . 26
24  Eléments constituants . 26
25  Fonctionnement normal . 26
26  Fonctionnement avec des perturbations conduites par le réseau et
des perturbations magnétiques et électromagnétiques . 26
27  Fonctionnement anormal . 26
28  Guide sur l’utilisation des coupures électroniques. 26
Figures . 26
Annexes . 26

60730-2-15 © IEC:1994+A.1:1997 – 3 –

CONTENTS
Page
FOREWORD . 5

Clause
1  Scope and normative references . 9

2  Definitions . 11
3  General requirements . 13
4  General notes on tests . 13
5  Rating . 15
6  Classification . 15
7  Information . 15
8  Protection against electric shock . 17
9  Provision for protective earthing . 17
10  Terminals and terminations . 17
11  Constructional requirements . 17
12  Moisture and dust resistance . 19
13  Electric strength and insulation resistance. 19
14  Heating . 21
15  Manufacturing deviation and drift . 21
16  Environmental stress. 21
17  Endurance . 21
18  Mechanical strength . 23
19  Threaded parts and connections . 25
20  Creepage distances, clearances and distances through insulation . 25
21  Resistance to heat, fire and tracking . 25
22  Resistance to corrosion . 25

23  Radio interference suppression . 27
24  Components . 27
25  Normal operation . 27
26  Operation with mains-borne perturbations, magnetic, and electromagnetic
disturbances . 27
27  Abnormal operation . 27
28  Guidance on the use of electronic disconnection. 27
Figures . 27
Annexes . 27

– 4 – 60730-2-15 © CEI:1994+A.1:1997

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
DISPOSITIFS DE COMMANDE ÉLECTRIQUE AUTOMATIQUES

À USAGE DOMESTIQUE ET ANALOGUE –

Partie 2: Règles particulières pour les dispositifs

de commande électrique automatiques détecteurs du niveau

d'eau du type à flotteur ou à électrode

utilisés dans les réalisations de chaudières

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence
La Norme internationale CEI 60730-2-15 a été établie par le comité d'études 72 de la CEI:
Commandes automatiques pour appareils domestiques.
La présente version consolidée de la CEI 60730-2-15 comprend la première édition (1994) et
son amendement 1 (1997).
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à son amendement; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 1.1.
Cette consolidation est issue de la première édition et des documents 72/346/FDIS et
72/369/RVD.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l’amendement 1.
La présente partie 2 est destinée à être utilisée conjointement avec la CEI 60730-1. Elle a été
établie sur la base de la deuxième édition (1993) de cette publication, modifiée par
l’amendement (1994). Les éditions ou amendements futures de la CEI 60730-1 pourront être
pris en considération.
60730-2-15 © IEC:1994+A1:1997 – 5 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
AUTOMATIC ELECTRICAL CONTROLS FOR HOUSEHOLD

AND SIMILAR USE –
Part 2: Particular requirements for automatic electrical

water level sensing controls of the float or

electrode-sensor type used in boiler applications

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60730-2-15 has been prepared by IEC technical committee 72:
Automatic controls for household use.
This consolidated version of IEC 60730-2-15 consists of the first edition (19945) and its
amendment 1 (1997).
The technical content is therefore identical to the base edition and its amendment and has
been prepared for user convenience.
It bears the edition number 1.1.
This consolidation is based on the first edition and on documents 72/346/FDIS and
72/369/RVD.
A vertical line in the margin shows the texts amended by amendment 1.
This part 2 is intended to be used in conjunction with IEC 60730-1. It was established on the
basis of the second edition (1993) of that publication, modified by Amendment 1 (1994).
Consideration may be given to future editions of, or amendments to IEC 60730-1.

©
– 6 – 60730-2-15 CEI:1994+A.1:1997

La présente partie 2 complète ou modifie les articles correspondants de la CEI 60730-1 de façon à

la transformer en norme CEI: Règles particulières pour les dispositifs de commande électrique

automatiques détecteurs du niveau d’eau du type à flotteur ou à électrode utilisés dans les réalisa-

tions de chaudières.
Lorsque la présente partie 2 spécifie «addition», «modification» ou «remplacement», la

prescription, la modalité d’essai ou le commentaire correspondant de la partie 1 doit être adapté

en conséquence.
Lorsque aucune modification n’est nécessaire, la partie 2 indique que l’article ou le paragraphe
approprié est applicable.
Afin d’obtenir une norme complètement internationale, il a été nécessaire d’examiner des
prescriptions différentes résultant de l’expérience acquise dans diverses parties du monde et de
reconnaître les différences nationales dans les réseaux d’alimentation électrique et les règles
d’installations.
Les notes concernant des pratiques nationales différentes «dans certains pays» sont contenues
dans les paragraphes suivants: H.26.9; H.26.10.
Dans la présente publication:
1) Les caractères d’imprimerie suivants sont utilisés:
– Prescriptions proprement dites: caractères romains
– Modalités d’essais: caractères italiques
– Commentaires: petits caractères romains
2) Les paragraphes, notes, prescriptions ou figures complémentaires à ceux de la partie 1
sont numérotés à partir de 101.

60730-2-15 © IEC:1994+A.1:1997 – 7 –

This part 2 supplements or modifies the corresponding clauses in IEC 60730-1 so as to convert

that publication into the IEC standard: Particular requirements for automatic electrical water level

sensing controls of the float or electrode-sensor type used in boiler applications.

Where this part 2 states "addition", "modification", or "replacement" the relevant requirement, test

specification or explanatory matter in part 1 should be adapted accordingly.

Where no change is necessary, part 2 indicates that the relevant clause or subclause applies.

In the development of a fully international standard it has been necessary to take into

consideration the differing requirements resulting from practical experience in various parts of the
world and to recognize the variation in national electrical systems and wiring rules.
The "in some countries" notes regarding differing national practice are contained in the following
subclauses: H.26.9; H.26.10.
In this publication:
1) The following print types are used:
– Requirements proper: in roman type
– Test specifications: in italic type
– Explanatory matter: in smaller roman type
2) Subclauses, notes, requirements or figures which are additional to those in part 1 are num-
bered starting from 101.
©
– 8 – 60730-2-15 CEI:1994+A.1:1997

DISPOSITIFS DE COMMANDE ÉLECTRIQUE AUTOMATIQUES

À USAGE DOMESTIQUE ET ANALOGUE –

Partie 2: Règles particulières pour les dispositifs

de commande électrique automatiques détecteurs du niveau

d’eau du type à flotteur ou à électrode

utilisés dans les réalisations de chaudières

1  Domaine d’application et références normatives
L’article de la partie 1 est remplacé comme suit:
1.1 La présente partie de la Norme internationale CEI 60730 s’applique aux dispositifs de
commande électrique automatiques détecteurs du niveau d’eau du type à flotteur ou à électrode
utilisés dans, ou en association, avec les chaudières de pression nominale maximale de
2 000 kPa (20 bar), pour usage domestique et analogue.
1.1.1 La présente partie 2 s’applique à la sécurité intrinsèque, aux valeurs de fonctionnement, et
aux séquences de fonctionnement dans la mesure où elles interviennent dans la sécurité du
matériel de protection, ainsi qu’aux essais des dispositifs de commande électrique automatiques
détecteurs de niveau d’eau utilisés dans, ou en association avec des matériels domestiques et
analogues.
La présente partie 2 s’applique aussi aux dispositifs de commande pour appareils dans le domaine
d’application de la CEI 60335-1. La CEI 60730-2-1 ne s’applique pas à de tels dispositifs de com-
mande.
Les dispositifs de commande électrique automatiques détecteurs de niveau d’eau des matériels
non destinés à l’usage domestique normal, mais qui peuvent cependant être utilisés par le public,
tels que les matériels destinés à être utilisés par des personnes sans qualification particulière dans
des magasins, dans l’industrie légère et dans les fermes, relèvent du domaine d’application de la
présente partie 2.
La présente partie 2 s’applique aussi aux dispositifs de commande individuels utilisés comme
partie d’un système de commande ou d’un dispositif de commande qui sont mécaniquement
intégrés dans des dispositifs de commande multifonctions ayant des sorties non électriques.

La présente partie 2 ne s’applique pas aux dispositifs de commande électrique automatiques
détecteurs de niveau sensibles à la pression dont les prescriptions sont contenues dans la
CEI 60730-2-6.
La présente partie 2 ne s’applique pas aux dispositifs de commande électrique automatiques
détecteurs de niveau conçus exclusivement pour des applications industrielles.
Partout où il est utilisé dans la présente partie 2, le terme «dispositifs de commande électrique automatiques détec-
teurs de niveau» signifie «coupe-circuit à niveau d’eau, limiteur de niveau d’eau ou dispositif de commande de
l’alimentation en eau de chaudière».
Partout où il est utilisé dans la présente partie 2, le terme «matériel» signifie «appareil et matériel».

60730-2-15 © IEC:1994+A.1:1997 – 9 –

AUTOMATIC ELECTRICAL CONTROLS
FOR HOUSEHOLD AND SIMILAR USE –

Part 2: Particular requirements for automatic electrical

water level sensing controls of the float or

electrode-sensor type used in boiler applications

1  Scope and normative references
This clause of part 1 is replaced as follows:
1.1 This part of International Standard IEC 60730 applies to automatic electrical water level
sensing controls of the float and electrode-sensor type for use in, on or in association with, boilers
with a maximum pressure rating of 2 000 kPa (20 bar), for household and similar use.
1.1.1 This part 2 applies to the inherent safety, to the operating values, operating sequences
where such are associated with equipment protection, and to the testing of automatic electrical
water level sensing controls used in, on or in association with, household and similar equipment.
This part 2 is also applicable to controls for appliances within the scope of IEC 60335-1.
IEC 60730-2-1 does not apply to such controls.
Automatic electrical water level sensing controls for equipment not intended for normal household
use, but which nevertheless may be used by the public, such as equipment intended to be used by
laymen in shops, in light industry and on farms, are within the scope of this part 2.
This part 2 is also applicable to individual controls utilized as part of a control system or controls
which are mechanically integral with multifunctional controls having non-electrical outputs.
This part 2 is not applicable to pressure-operated water level sensing controls, requirements for
which are contained in IEC 60730-2-6.
This part 2 does not apply to water level sensing controls designed exclusively for industrial
applications.
Throughout this part 2, the term "water level sensing control" means "water level cut-out, water level limiter or boiler
water feed control".
Throughout this part 2, the word "equipment" means "appliance and equipment".

©
– 10 – 60730-2-15 CEI:1994+A.1:1997

1.1.2 La présente partie 2 s’applique aux dispositifs de commande électrique automatiques, mis

en oeuvre mécaniquement ou électriquement, sensibles à ou réglant un niveau d’eau.

1.1.3 La présente partie 2 contient des prescriptions pour les caractéristiques électriques des

dispositifs de commande électrique automatiques détecteurs de niveau et les prescriptions pour

les caractéristiques mécaniques qui peuvent affecter le fonctionnement prévu.

1.1.4 La présente partie 2 s’applique aux dispositifs de commande manuels dans le cas où ces
derniers sont solidaires électriquement et/ou mécaniquement des dispositifs de commande
électrique automatiques détecteurs de niveau.

Les prescriptions relatives aux interrupteurs manuels ne faisant pas partie d’un dispositif de commande automatique
sont contenues dans la CEI 61058-1.
1.1.5 En général, les dispositifs de commande détecteurs de niveau sont intégrés à ou incorpo-
rés dans le matériel ou sont prévus pour être intégrés à ou incorporés dans ou sur le matériel.
La présente partie 2 couvre aussi ces dispositifs de commande quand ils sont montés indépen-
damment. Les dispositifs de commande montés sur des câbles souples ne sont pas couverts par
la présente partie 2.
1.2 La présente partie 2 s’applique aux dispositifs de commande dont la tension nominale ne
dépasse pas 660 V et dont le courant nominal ne dépasse pas 63 A.
1.3 La présente partie 2 ne prend pas en considération la valeur de réponse d’une action
automatique d’un dispositif de commande lorsqu’elle est influencée par la méthode de montage du
dispositif de commande dans le matériel. Dans les cas où une telle valeur de réponse est
importante du point de vue de la protection de l’utilisateur ou de l’environnement, la valeur spéci-
fiée dans la norme particulière du matériel domestique appropriée ou prescrite par le fabricant
s’applique.
1.4 La présente partie 2 s’applique aussi aux dispositifs de commande incorporant des disposi-
tifs électroniques dont les prescriptions sont contenues dans l’annexe H.
1.5 Références normatives
Ce paragraphe de la partie 1 est applicable avec les exceptions suivantes:
1.5.101 Références complémentaires
CEI 60730-2-1: 1989, Dispositifs de commande électrique automatiques à usage domestique et

analogue – Deuxième partie: Règles particulières pour dispositifs de commande électrique pour
appareils électrodomestiques
CEI 60730-2-6: 1991, Dispositifs de commande électrique automatiques à usage domestique et
analogue – Deuxième partie: Règles particulières pour les dispositifs de commande électrique
automatiques sensibles à la pression y compris les prescriptions mécaniques
2  Définitions
L’article de la partie 1 est applicable avec les exceptions suivantes:

60730-2-15 © IEC:1994+A.1:1997 – 11 –

1.1.2 This part 2 applies to automatic electrical controls, mechanically or electrically operated,

responsive to or controlling a water level.

1.1.3 This part 2 contains requirements for electrical features of water level sensing controls and

requirements for mechanical features that may affect their intended operation.

1.1.4 This part 2 applies to manual controls when such are electrically and/or mechanically
integral with water level sensing controls.

Requirements for manual switches not forming part of an automatic control are contained in IEC 61058-1.

1.1.5 In general, these water level sensing controls are integrated or incorporated with the equip-
ment or are intended to be integrated or incorporated in or on the equipment. This part 2 also
covers controls when they are independently mounted. In-line cord controls are not covered by this
part 2.
1.2 This part 2 applies to controls with a rated voltage not exceeding 660 V and a rated current
not exceeding 63 A.
1.3 This part 2 does not take into account the response value of an automatic action of a control,
if such a response value is dependent upon the method of mounting the control in the equipment.
If a response value is of significant purpose for the safety of the user, or surroundings, the value
defined in the appropriate household equipment standard or as determined by the manufacturer
shall apply.
1.4 This part 2 applies also to controls incorporating electronic devices, requirements for which
are contained in annex H.
1.5 Normative references
This subclause of part 1 is applicable, except as follows:
1.5.101 Additional references
IEC 60730-2-1: 1989, Automatic electrical controls for household and similar use – Part 2:
Particular requirements for electrical controls for electrical household appliances

IEC 60730-2-6: 1991, Automatic electrical controls for household and similar use – Part 2:
Particular requirements for automatic electrical pressure sensing controls including mechanical
requirements
2  Definitions
This clause of part 1 is applicable except as follows:

©
– 12 – 60730-2-15 CEI:1994+A.1:1997

2.2 Définitions des différents types de dispositifs de commande

en fonction de l’application
2.2.19
Voir 2.2.103.
2.2.20
Voir 2.2.101.
2.2.101 Coupe-circuit à niveau d’eau
Dispositif de commande détecteur de niveau d’eau de type à flotteur ou à électrode prévu pour
répondre à un niveau d’eau bas lors de conditions de fonctionnement anormales et qui n’a pas de
dispositions pour le réglage par l’utilisateur.
Un coupe-circuit à niveau d’eau peut être du type à réarmement manuel ou automatique.
2.2.102 Limiteur de niveau d’eau
Dispositif de commande détecteur de niveau d’eau de type à flotteur ou à électrode prévu pour
conserver un niveau d’eau au-dessous ou au-dessus d’une valeur particulière en condition de
fonctionnement normal et qui peut avoir des dispositions pour le réglage par l’utilisateur.
Un limiteur de niveau est normalement du type à réarmement automatique.
2.2.103 Dispositif de commande de l’alimentation en eau de chaudière
Dispositif de commande détecteur de niveau d’eau de type à flotteur ou à électrode prévu pour
conserver le niveau d’eau d’une chaudière au-dessus d’une valeur particulière en condition de
fonctionnement normal et qui peut avoir des dispositions pour le réglage par l’utilisateur.
Un dispositif de commande de l’alimentation en eau de chaudière est du type à réarmement automatique. Un dispositif
de commande de l’alimentation en eau de chaudière est utilisé sur une chaudière pour le fonctionnement cyclique
d’une pompe d’alimentation ou d’une vanne d’alimentation en eau. Dans le cadre de la présente partie 2, un dispositif
de commande de l’alimentation en eau de chaudière de type 2 est considéré être un limiteur de niveau d’eau.
3  Prescriptions générales
L’article de la partie 1 est applicable.

4  Généralités sur les essais
L’article de la partie 1 est applicable avec les exceptions suivantes:
4.1 Conditions d’essai
4.1.7 N’est pas applicable.
Paragraphe additionnel:
4.1.101 Les valeurs de l’annexe AA s’appliquent à l’essai des dispositifs de commande détec-
teurs de niveau d’eau à montage indépendant de l’article 17 à moins qu’un plus grand nombre soit
déclaré. Les valeurs pour les dispositifs de commande intégrés ou incorporés sont spécifiées dans
la norme de matériel appropriée.

60730-2-15 © IEC:1994+A.1:1997 – 13 –

2.2 Definitions of types of control according to purpose

2.2.19
See 2.2.103.
2.2.20
See 2.2.101.
2.2.101 Water level cut-out
Water level sensing control of the float or electrode-sensor type intended to respond to a low water
level during abnormal operating conditions and which has no provision for setting by the user.
A water level cut-out may be of the automatic or of the manual reset type.
2.2.102 Water level limiter
Water level sensing control of the float or electrode-sensor type which is intended to keep a water
level below or above one particular value during normal operating conditions and which may have
provision for setting by the user.
A water level limiter is normally of the automatic reset type.
2.2.103 Boiler water feed control
Water level sensing control of the float or electrode-sensor type which is intended to keep the
water level in a boiler above one particular value during normal operating conditions and which
may have provision for setting by the user.
A boiler water feed control is of the automatic reset type. A boiler water feed control is used on a boiler to cycle a feeder
pump or feeder water valve. For the purposes of this part 2, a type 2 boiler water feed control is considered to be a
water level limiter.
3  General requirements
This clause of part 1 is applicable.
4  General notes on tests
This clause of part 1 is applicable except as follows:
4.1 Conditions of test
4.1.7 Not applicable.
Additional subclause:
4.1.101 The values in annex AA apply for the testing of independently mounted water level
sensing controls in clause 17 unless a higher number is declared. Values for integrated and incor-
porated controls are specified in the appropriate equipment standard.

©
– 14 – 60730-2-15 CEI:1994+A.1:1997

4.3 Instructions pour les essais

4.3.5.1 La deuxième phrase n’est pas applicable aux combinaisons de dispositifs de commande

détecteurs de niveau d’eau utilisant un mécanisme détecteur commun.

5  Caractéristiques nominales

L’article de la partie 1 est applicable.

6  Classification
L’article de la partie 1 est applicable avec les exceptions suivantes:
6.3 Selon les fonctions
6.3.9 Paragraphes complémentaires:
6.3.9.101 – coupe-circuit à niveau d’eau;
6.3.9.102 – limiteur de niveau d’eau;
6.3.9.103 – dispositif de commande de l’alimentation en eau de chaudière;
6.4 Selon les caractéristiques du fonctionnement automatique
6.4.1 Explication additionnelle:
6.4.1.101 Les dispositifs de commande de l’alimentation en eau de chaudière du domaine
d’application de la présente partie 2 sont classés comme ayant une action de type 1.
Dans le cadre de la présente partie 2, un dispositif de commande de l’alimentation en eau de chaudière de type 2 est
considéré être un limiteur de niveau.
6.4.2 Explication additionnelle:
6.4.2.101 Les coupe-circuit à niveau d’eau et les limiteurs de niveau du domaine d’application
de la présente partie 2 sont classés comme ayant une action de type 2.

6.4.3 Explication additionnelle:
6.4.3.101 Les dispositifs de commande détecteurs de niveau d’eau à réarmement manuel dans
le domaine d’application de la présente partie 2 doivent avoir un mécanisme à déclenchement
libre classé comme ayant une action de type 2.D, 2.H ou 2.J.
7  Informations
L’article de la partie 1 est applicable avec les exceptions suivantes:

60730-2-15 © IEC:1994+A.1:1997 – 15 –

4.3 Instructions for test
4.3.5.1 The second sentence is not applicable to combinations of water level sensing controls

using a common sensing mechanism.

5  Rating
This clause of part 1 is applicable.

6  Classification
This clause of part 1 is applicable except as follows:
6.3 According to their purpose
6.3.9 Additional subclauses:
6.3.9.101 – water level cut-out;
6.3.9.102 – water level limiter;
6.3.9.103 – boiler water feed control;
6.4 According to features of automatic action
6.4.1 Additional explanation:
6.4.1.101 Boiler water feed controls within the scope of this part 2 are classified as having type 1
action.
For the purpose of this part 2, a type 2 boiler water feed control is considered to be a water level limiter.
6.4.2 Additional explanation:
6.4.2.101 Water level cut-outs and water level limiters within the scope of this part 2 are classi-
fied as having type 2 action.
6.4.3 Additional explanation:
6.4.3.101 Manual reset water level sensing controls within the scope of this part 2 shall have a
trip-free mechanism classified as type 2.D, 2.H or 2.J action.
7  Information
This clause of part 1 is applicable except as follows:

©
– 16 – 60730-2-15 CEI:1994+A.1:1997

Modification du tableau 7.2:
Tableau 7.2
Article ou
Information
Méthode
paragraphe
Modifications:
23 Limites de température 6.12.2, D

des surfaces de montage (T ) 14.1,

s
17.3
34 N’est pas applicable
44 N’est pas applicable
48 N’est pas applicable (voir article 102)
Prescriptions additionnelles:
101 Température maximale de l’eau (T ) en °C 14 D
L
102 Temps de réponse, si applicable 15 C
103 Pression maximale d’utilisation 2.3.29 C
104 Méthode de détermination du temps de réponse 15.6.101 X
105 Méthode d’essai pour 18.101.2 18.101.2 X
8  Protection contre les chocs électriques
L’article de la partie 1 est applicable.
9  Dispositions en vue de la mise à la terre de protection
L’article de la partie 1 est applicable.
10  Bornes et connexions
L’article de la partie 1 est applicable.

11  Prescriptions de construction
L’article de la partie 1 est applicable avec les exceptions suivantes:
11.4 Actions
11.4.11 Modification:
Supprimer la dernière phrase du premier alinéa.

60730-2-15 © IEC:1994+A.1:1997 – 17 –

Modification to table 7.2:
Table 7.2
Clause or
Information
Method
subclause
Modifications:
23 Temperature limits of mounting surfaces (T ) 6.12.2, D

s
14.1,
17.3
34 Not applicable
44 Not applicable
48 Not applicable (see item 102)
Additional requirements:
101 Maximum water temperature (T ) in °C 14 D
L
102 Response time, if applicable 15 C
103 Maximum working pressure 2.3.29 C
104 Method of determining response time 15.6.101 X
105 Test method for 18.101.2 18.101.2 X
8  Protection against electric shock
This clause of part 1 is applicable.
9  Provision for protective earthing
This clause of part 1 is applicable.
10  Terminals and terminations
This clause of part 1 is applicable.

11  Constructional requirements
This clause of part 1 is applicable except as follows:
11.4 Actions
11.4.11 Modification:
Delete the last sentence of the first paragraph.

©
– 18 – 60730-2-15 CEI:1994+A.1:1997

11.4.12 Modification:
Supprimer la dernière phrase du premier alinéa.

Paragraphes complémentaires:
11.101 Prescriptions de construction liées au fonctionnement du mécanisme

11.101.1 Si des vis et des écrous servent à fixer des pièces fonctionnelles à des parties

mobiles, elles doivent être embouties ou verrouillées par un autre moyen.

Par exemple, cela s’applique au pivot articulé du flotteur d’un dispositif de commande détecteur de niveau.
11.101.2 Les pièces fonctionnelles doivent être séparées par des barrières ou par leur situation
physique des conducteurs à relier au dispositif de commande, pour éviter les interférences des
conducteurs avec le déplacement de telles pièces.
La conformité de 11.101.1 et 11.101.2 est vérifiée par examen.
12  Résistance à l’humidité et à la poussière
