IEC 60079-30-2:2007

NORME CEI
INTERNATIONALE
IEC
60079-30-2
INTERNATIONAL
Première édition
STANDARD
First edition
2007-01
Atmosphères explosives –
Partie 30-2:
Traçage par résistance électrique –
Guide d’application pour la conception,
l’installation et la maintenance

Explosive atmospheres –
Part 30-2:
Electrical resistance trace heating –
Application guide for design, installation
and maintenance
Numéro de référence
Reference number
CEI/IEC 60079-30-2:2007

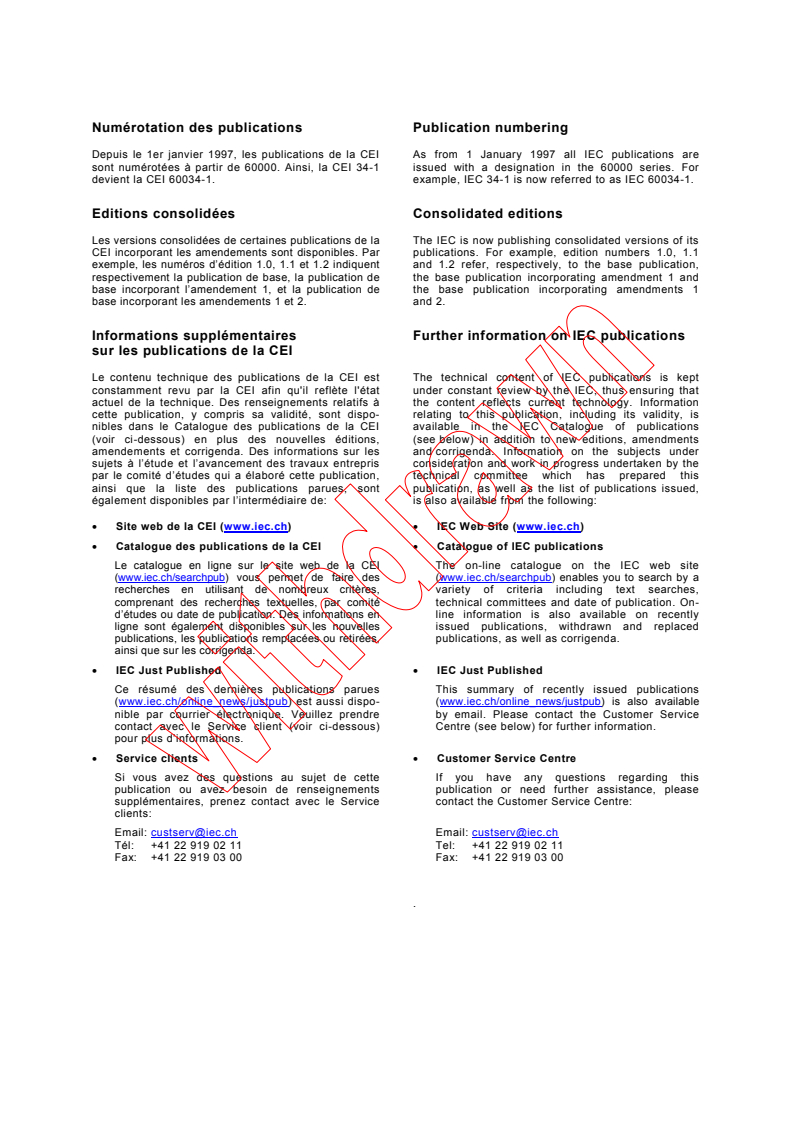

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00

.
NORME CEI
INTERNATIONALE
IEC
60079-30-2
INTERNATIONAL
Première édition
STANDARD
First edition
2007-01
Atmosphères explosives –
Partie 30-2:
Traçage par résistance électrique –
Guide d’application pour la conception,
l’installation et la maintenance

Explosive atmospheres –
Part 30-2:
Electrical resistance trace heating –
Application guide for design, installation
and maintenance
© IEC 2007 Droits de reproduction réservés ⎯ Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
XA
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

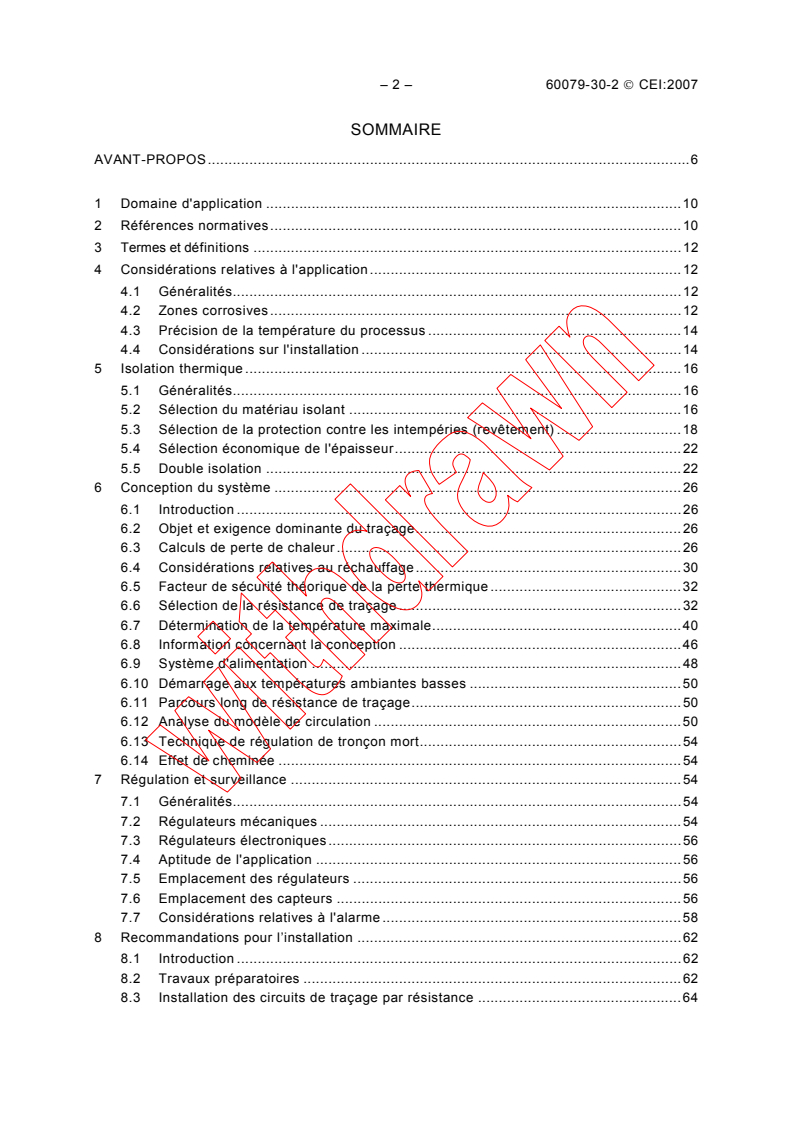

– 2 – 60079-30-2 © CEI:2007
SOMMAIRE
AVANT-PROPOS.6

1 Domaine d'application .10
2 Références normatives.10
3 Termes et définitions .12
4 Considérations relatives à l'application .12
4.1 Généralités.12
4.2 Zones corrosives .12
4.3 Précision de la température du processus .14
4.4 Considérations sur l'installation .14
5 Isolation thermique .16
5.1 Généralités.16
5.2 Sélection du matériau isolant .16
5.3 Sélection de la protection contre les intempéries (revêtement) .18
5.4 Sélection économique de l'épaisseur.22
5.5 Double isolation .22
6 Conception du système .26
6.1 Introduction .26
6.2 Objet et exigence dominante du traçage.26
6.3 Calculs de perte de chaleur.26
6.4 Considérations relatives au réchauffage.30
6.5 Facteur de sécurité théorique de la perte thermique .32
6.6 Sélection de la résistance de traçage .32
6.7 Détermination de la température maximale.40
6.8 Information concernant la conception .46
6.9 Système d'alimentation .48
6.10 Démarrage aux températures ambiantes basses .50
6.11 Parcours long de résistance de traçage.50
6.12 Analyse du modèle de circulation .50
6.13 Technique de régulation de tronçon mort.54
6.14 Effet de cheminée .54
7 Régulation et surveillance .54
7.1 Généralités.54
7.2 Régulateurs mécaniques .54
7.3 Régulateurs électroniques.56
7.4 Aptitude de l'application .56
7.5 Emplacement des régulateurs .56
7.6 Emplacement des capteurs .56
7.7 Considérations relatives à l'alarme .58
8 Recommandations pour l’installation .62
8.1 Introduction .62
8.2 Travaux préparatoires .62
8.3 Installation des circuits de traçage par résistance .64

60079-30-2 © IEC:2007 – 3 –
CONTENTS
FOREWORD.7

1 Scope.11
2 Normative references .11
3 Terms and definitions .13
4 Application considerations.13
4.1 General .13
4.2 Corrosive areas.13
4.3 Process temperature accuracy .15
4.4 Installation considerations .15
5 Thermal insulation .17
5.1 General .17
5.2 Selection of insulating material.17
5.3 Selection of weather barrier (cladding) .19
5.4 Selection of economical thickness .21
5.5 Double insulation.23
6 System design.27
6.1 Introduction .27
6.2 Purpose of, and major requirement for, trace heating .27
6.3 Heat loss calculations.27
6.4 Heat-up considerations.31
6.5 Heat-loss design safety factor .33
6.6 Selection of trace heater .33
6.7 Maximum temperature determination.41
6.8 Design information .47
6.9 Power system.49
6.10 Start-up at low ambient temperatures .51
6.11 Long trace heater runs .51
6.12 Flow pattern analysis.51
6.13 Dead-leg control technique.55
6.14 Chimney effect .55
7 Control and monitoring .55
7.1 General .55
7.2 Mechanical controllers.55
7.3 Electronic controllers.57
7.4 Application suitability.57
7.5 Location of controllers .57
7.6 Location of sensors .57
7.7 Alarm considerations.59
8 Recommendations for installation .63
8.1 Introduction .63
8.2 Preparatory work.63
8.3 Installation of trace heating circuits .65

– 4 – 60079-30-2 © CEI:2007
8.4 Installation de l'équipement de régulation et de surveillance .76
8.5 Installation du système d'isolation thermique (voir aussi l'article 5).86
8.6 Installation des câbles de distribution et coordination des circuits de
branchement .90
8.7 Mise en service .92
9 Maintenance.94
9.1 Généralités.94
9.2 Localisation de défauts.94
9.3 Rectification de défauts .96
10 Réparations.96
10.1 Généralités.96
10.2 Praticabilité de réparation des résistances de traçage électrique.96
10.3 Techniques de réparation pour les résistances de traçage électriques .98
10.4 Mise à la terre .98
10.5 Essais .98

Figure 1 – Isolation thermique – Installation de la protection contre les intempéries.20
Figure 2 – Profil type de température.24
Figure 3 – Conditions d’équilibre pour la maintenance de l’objet .36
Figure 4 – Conditions d’équilibre de l’évaluation des limites supérieures .38
Figure 5 – Exemple de réservoir chauffé.52
Figure 6 – Exemple de dérivation.52
Figure 7 – Installation typique de capteur de commande et capteur pour commande de
limitation de la température.80
Figure 8 – Capteur de dispositif de limitation à la surface de la résistance de traçage .82
Figure 9 – Capteur du dispositif de limitation comme point chaud artificiel .84

Tableau 1 – Types de processus .14
Tableau 2 – Contrôles de pré-installation.66
Tableau 3 – Exemples de vérifications pré-opérationnelles et enregistrement pour les
installations de réchauffage .100
Tableau 4 – Exemple d'enregistrement pour la mise en service des installations de
réchauffage .102
Tableau 5 – Exemple de programme de maintenance et livret d'enregistrement.104

60079-30-2 © IEC:2007 – 5 –
8.4 Installation of control and monitoring equipment.77
8.5 Installation of thermal insulation system (see also Clause 5) .87
8.6 Installation of distribution wiring and coordination with branch circuits.91
8.7 Commissioning.93
9 Maintenance.95
9.1 General .95
9.2 Fault location .95
9.3 Fault rectification.97
10 Repairs .97
10.1 General .97
10.2 Practicability of repair to electric trace heaters .97
10.3 Repair techniques for electrical trace heaters.99
10.4 Earthing .99
10.5 Testing .99

Figure 1 – Thermal insulation – Weather-barrier installation.21
Figure 2 – Typical temperature profile.25
Figure 3 – Equilibrium conditions for workpiece maintenance.37
Figure 4 – Equilibrium conditions for upper limit evaluation.39
Figure 5 – Heated tank example .53
Figure 6 – Bypass example.53
Figure 7 – Typical installation of control sensor and sensor for temperature limiting
control .81
Figure 8 – Limiting device sensor on surface of trace heater.83
Figure 9 – Limiting device sensor as artificial hot spot .85

Table 1 – Process types .15
Table 2 – Pre-installation checks .67
Table 3 – Example of pre-commissioning check and trace heater installation record.101
Table 4 – Example of trace heater commissioning record.103
Table 5 – Example of maintenance schedule and log record .105

– 6 – 60079-30-2 © CEI:2007
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
ATMOSPHÈRES EXPLOSIVES –
Partie 30-2: Traçage par résistance électrique –
Guide d'application pour la conception,
l'installation et la maintenance

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d'évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de la CEI. La CEI n'est responsable d'aucun des services effectués par les organismes de
certification indépendants.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60079-30-2 a été établie par le comité d'études 31 de la CEI:
Matériels pour atmosphères explosives.
Cette édition annule et remplace la première édition de la CEI 62086-2 publiée en 2001 et
constitue une révision technique.
Les révisions d’ordre général et la mise à jour de cette première édition de la CEI 60079-30-2
sont le résultat des commentaires reçus des comités nationaux.
Les principales différences techniques en dehors des révisions d’ordre général et de la mise à
jour de l’ancienne édition de la CEI 62086-2 sont:
a) des corrections;
60079-30-2 © IEC:2007 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
EXPLOSIVE ATMOSPHERES –
Part 30-2: Electrical resistance trace heating –
Application guide for design, installation and maintenance

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60079-30-2 has been prepared by IEC technical committee 31:
Equipment for explosive atmospheres.
This edition cancels and replaces the first edition of IEC 62086-2 published in 2001 and
constitutes a technical revision.
The general revisions and updating to produce the first edition of IEC 60079-30-2 are as a
result of National comments received.
The main technical differences apart from the general revision and updating a former edition
of IEC 62086-2, are as follows:
a) corrections;
– 8 – 60079-30-2 © CEI:2007
b) une révision complète et des ajouts de recommandations pour la conception et
l’installation.
La présente Partie 30-2 doit être utilisée conjointement avec la première édition de la
CEI 60079-30-1:2006, Atmosphères explosives – Partie 30-1: Traçage par résistance
électrique – Exigences générales et d’essais.
Le texte de la présente norme est issu des documents suivants:
FDIS Rapport de vote
31/662/FDIS 31/672/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de la présente Norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
La liste de toutes les parties de la CEI 60079, présentées sous le titre général Atmosphères
explosives, peut être consultée sur le site web de la CEI.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60079-30-2 © IEC:2007 – 9 –
b) extensive revision and additions for design and installation recommendations.
This Part 30-2 is to be used in conjunction with the first edition of IEC 60079-30-1:2006,
Explosive atmospheres – Part 30-1: Electrical resistance trace heating – General and testing
requirements.
The text of this standard is based on the following documents:
FDIS Report on voting
31/662/FDIS 31/672/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The list of all parts of IEC 60079 series, under the general title Explosive atmospheres, can
be found on the IEC website.
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
– 10 – 60079-30-2 © CEI:2007
ATMOSPHÈRES EXPLOSIVES –
Partie 30-2: Traçage par résistance électrique –
Guide d'application pour la conception,
l'installation et la maintenance

1 Domaine d'application
La présente partie de la CEI 60079 fournit des lignes directrices pour l'application des
systèmes de traçage par résistance électrique dans les emplacements où l'on peut rencontrer
des atmosphères explosives, à l’exception de celles classées zone 0.
Elle fournit des recommandations pour la conception, l'installation et la maintenance du
matériel de traçage et du matériel associé de commande et de surveillance. Elle ne couvre
pas les dispositifs qui fonctionnent par chauffage par induction, chauffage à effet de peau ou
chauffage par impédance, ni ceux destinés à la libération de contraintes.
La présente partie représente un complément des exigences spécifiées dans la CEI 60079-
30-1.
2 Références normatives
Les documents de références suivants sont indispensables pour l'application du présent
document. Pour des références datées, seule l'édition citée s'applique. Pour les références
non datées, c’est la dernière édition du document référencé (y compris les éventuels
amendements) qui s’applique.
CEI 60079-0:2004, Matériel électrique pour atmosphères explosives gazeuses – Partie 0:
Règles générales
CEI 60079-1:2003, Matériel électrique pour atmosphères explosives gazeuses – Partie
1:Enveloppes antidéflagrantes «d»
CEI 60079-7:2001, Matériel électrique pour atmosphères explosives gazeuses – Partie 7:
Sécurité augmentée «e»
CEI 60079-10:2002, Matériel électrique pour atmosphères explosives gazeuses – Partie 10:
Classement des emplacements dangereux
CEI 60079-14:1996, Matériel électrique pour atmosphères explosives gazeuses – Partie 14:
Installations électriques dans les emplacements dangereux (autres que les mines)
CEI 60079-17:1996, Matériel électrique pour atmosphères explosives gazeuses – Partie 17:
Inspection et entretien des installations électriques dans les emplacements dangereux (autres
que les mines)
CEI 60079-30-1: 2006, Atmosphères explosives – Partie 1: Traçage par résistance électrique
– Exigences générales et d’essais

60079-30-2 © IEC:2007 – 11 –
EXPLOSIVE ATMOSPHERES –
Part 30-2: Electrical resistance trace heating –
Application guide for design, installation and maintenance

1 Scope
This part of IEC 60079 provides guidance for the application of electrical resistance trace
heating systems in areas where explosive gas atmospheres may be present, with the
exception of those classified as zone 0.
It provides recommendations for the design, installation, maintenance and repair of trace
heating equipment and associated control and monitoring equipment. It does not cover
devices that operate by induction heating, skin effect heating or direct pipeline heating, nor
those intended for stress relieving.
This part supplements the requirements specified in IEC 60079-30-1.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60079-0:2004, Electrical apparatus for explosive gas atmospheres – Part 0: General
requirements
IEC 60079-1:2003, Electrical apparatus for explosive gas atmospheres – Part 1:Flameproof
enclosures “d”
IEC 60079-7:2001, Electrical apparatus for explosive gas atmospheres – Part 7: Increased
safety ‘e’
IEC 60079-10:2002, Electrical apparatus for explosive gas atmospheres – Part 10:
Classification of hazardous areas
IEC 60079-14:1996, Electrical apparatus for explosive gas atmospheres – Part 14: Electrical
installations in hazardous areas (other than mines)
IEC 60079-17:1996, Electrical apparatus for explosive gas atmospheres – Part 17: Inspection
and maintenance of electrical installations in hazardous areas (other than mines)
IEC 60079-30-1:2006, Explosive atmospheres – Part 1: Electrical resistance trace heating –

General and testing requirements

– 12 – 60079-30-2 © CEI:2007
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions figurant dans la CEI 60079-0,
dans la CEI 60079-1 et dans la CEI 60079-7 s’appliquent.
NOTE Des termes et définitions supplémentaires applicables aux atmosphères explosives se trouvent dans la
CEI 60050 (426) .
4 Considérations relatives à l'application
4.1 Généralités
Cette norme constitue un complément pour les exigences de la CEI 60079-14 et de la
CEI 60079-17.
Lorsque des systèmes de traçage doivent être installés dans des atmosphères explosives
gazeuses, les classements des emplacements dangereux doivent être spécifiés avec
précision (CEI 60079-10). La spécification doit indiquer la zone (1 ou 2), le groupe de gaz
(IIA, IIB ou IIC) et la classification de températures conformément à la CEI 60079-0. Lorsque
des considérations particulières s'appliquent ou lorsque des conditions de site peuvent être
particulièrement onéreuses, ces conditions doivent être précisées dans la spécification de
traçage.
Lorsque des systèmes de traçage sont prévus pour être installés sur des matériels mobiles ou
des unités coulissantes interchangeables, il convient que la spécification relative à ces
systèmes de traçage soit conçue pour s'adapter aux conditions les plus défavorables dans
lesquelles on peut utiliser le système de traçage.
Lorsque toutes les parties du système de traçage sont susceptibles d'être exposées, il
convient que ces parties soient adaptées à l’environnement.
4.2 Zones corrosives
Il convient d'examiner tous les composants des systèmes de traçage électrique pour vérifier
qu'ils sont compatibles avec tous les matériaux corrosifs que l'on peut rencontrer au cours de
la vie du système. Les systèmes de traçage fonctionnant dans des environnements corrosifs
possèdent une aptitude supérieure vis-à-vis de la défaillance par rapport à celle des
environnements non corrosifs. La détérioration du système d'isolation thermique est
accentuée par la corrosion de la protection contre les intempéries et la possibilité de fuites de
tuyau et de cuve mouillant l'isolation thermique. Il convient de prêter une attention particulière
aux matériaux de systèmes de tuyauterie, ainsi qu'aux systèmes de traçage électrique, étant
donné qu'ils sont liés au retour de défaut de fuite à la terre/courant de fuite. L'utilisation de
systèmes de tuyauterie non métallique ou revêtue peut compliquer encore le retour de défaut
de fuite à la terre/courant de fuite et il convient d'accorder une attention particulière à ces
systèmes de tuyauterie. Les retours de défaut de fuite à la terre/courant de fuite qui sont
établis au moment de l'installation peuvent subir une dégradation du fait de la corrosion au
cours du fonctionnement de l'installation.
—————————
CEI 60050-426, Vocabulaire Electrotechnique International (VEI) – Chapitre 426: Matériels électriques pour
atmosphères explosives
60079-30-2 © IEC:2007 – 13 –
3 Terms and definitions
For the purposes of this document, the terms and definitions given in IEC 60079-0,
IEC 60079-1 and IEC 60079-7 apply.
NOTE Additional terms and definitions applicable to explosive atmospheres can be found in IEC 60050 (426) .
4 Application considerations
4.1 General
This standard supplements the requirements of IEC 60079-14 and IEC 60079-17.
Where trace heating systems are to be installed in explosive gas atmospheres, full details of
the hazardous area classification(s) (IEC 60079-10) shall be specified. The specification shall
state the zone (1 or 2), gas group (IIA, IIB or IIC) and temperature classification in
accordance with IEC 60079-0. Where special considerations apply or where site conditions
may be especially onerous, these conditions shall be detailed in the trace heating
specification.
Where trace heating systems are to be installed on mobile equipment or interchangeable skid
units, the specification for these trace heating systems should accommodate the worst
conditions in which the trace heating system may be used.
Where any parts of the trace heating system are likely to be exposed, those parts should be
suitable for the environment.
4.2 Corrosive areas
All components of electric trace heating systems should be examined to verify that they are
compatible with any corrosive materials that may be encountered during the lifetime of the
system. Trace heating systems operating in corrosive environments have a higher potential
for failure than in non-corrosive environments. Deterioration of the thermal insulation system
is made worse by corrosion of the weather barrier and the possibility of pipeline and vessel
leaks soaking the thermal insulation. Particular attention should be given to the materials of
piping systems, as well as the electric trace heating systems, as related to the effective earth-
leakage/ground-fault return path. The use of non-metallic or lined or coated piping systems
may further complicate the earth-leakage/ground-fault return path and special consideration
should be given to these piping systems. Earth-leakage/ground-fault return paths established
at the time of installation may become degraded due to corrosion during the operation of the
plant.
—————————
IEC 60050-426, International Electrotechnical Vocabulary (IEV) – Part 426: Electrical apparatus for explosive
atmospheres
– 14 – 60079-30-2 © CEI:2007
4.3 Précision de la température du processus
4.3.1 Type I
Un processus de Type I correspond à celui pour lequel il convient que la température soit, de
préférence, conservée au-dessus d'un point minimal. La commande de détection ambiante
peut être acceptable. De grands éléments de puissance peuvent être commandés au moyen
d'un dispositif de commande unique et d'un tableau de distribution électrique.
...
