IEC 60331-12:2002

NORME CEI
INTERNATIONALE IEC
60331-12
INTERNATIONAL
Première édition
STANDARD
First edition
2002-07
PUBLICATION GROUPÉE DE SÉCURITÉ
GROUP SAFETY PUBLICATION
Essais de câbles électriques soumis au feu –
Intégrité des circuits –
Partie 12:
Appareillage – Incendie avec chocs
à une température d'au moins 830 °C
Tests for electric cables under fire conditions –
Circuit integrity –
Part 12:
Apparatus – Fire with shock
at a temperature of at least 830 °C

Numéro de référence
Reference number
CEI/IEC 60331-12:2002
Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For

devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1

exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
60331-12
INTERNATIONAL
Première édition
STANDARD
First edition
2002-07
PUBLICATION GROUPÉE DE SÉCURITÉ
GROUP SAFETY PUBLICATION
Essais de câbles électriques soumis au feu –
Intégrité des circuits –
Partie 12:
Appareillage – Incendie avec chocs
à une température d'au moins 830 °C
Tests for electric cables under fire conditions –
Circuit integrity –
Part 12:
Apparatus – Fire with shock
at a temperature of at least 830 °C

 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
N
Commission Electrotechnique Internationale PRICE CODE
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

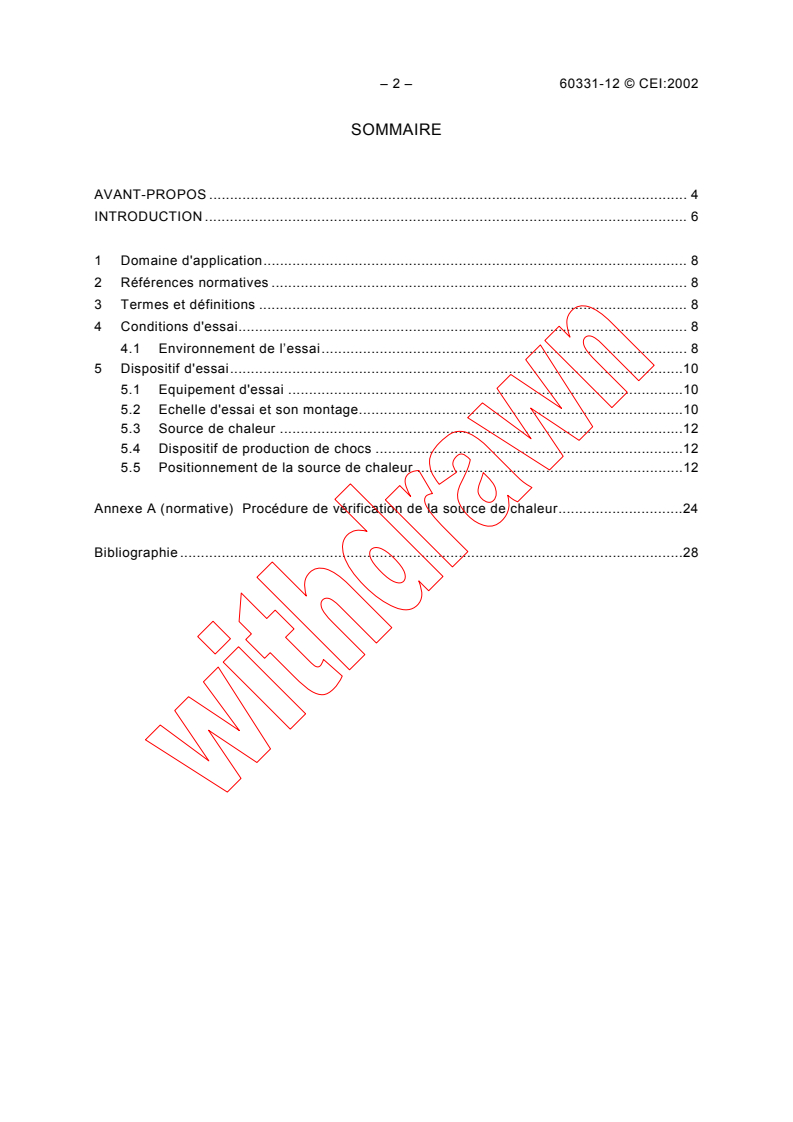

– 2 – 60331-12 © CEI:2002
SOMMAIRE
AVANT-PROPOS . 4

INTRODUCTION .6

1 Domaine d'application. 8

2 Références normatives . 8

3 Termes et définitions . 8
4 Conditions d'essai. 8
4.1 Environnement de l’essai. 8
5 Dispositif d'essai.10
5.1 Equipement d'essai .10
5.2 Echelle d'essai et son montage.10
5.3 Source de chaleur .12
5.4 Dispositif de production de chocs .12
5.5 Positionnement de la source de chaleur .12
Annexe A (normative) Procédure de vérification de la source de chaleur.24
Bibliographie .28

60331-12 © IEC:2002 – 3 –
CONTENTS
FOREWORD . 5

INTRODUCTION .7

1 Scope . 9

2 Normative references. 9

3 Terms and definitions. 9
4 Test conditions. 9
4.1 Test environment . 9
5 Test apparatus.11
5.1 Test equipment .11
5.2 Test ladder and mounting.11
5.3 Source of heat .13
5.4 Shock producing device .13
5.5 Positioning of source of heat .13
Annex A (normative) Verification procedure for the source of heat .25
Bibliography .29

– 4 – 60331-12 © CEI:2002
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
ESSAIS DE CÂBLES ÉLECTRIQUES SOUMIS AU FEU –

INTÉGRITÉ DES CIRCUITS –
Partie 12: Appareillage –
Incendie avec chocs à une température d'au moins 830 °C

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant des questions techniques, représentent, dans la
mesure du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux
intéressés sont représentés dans chaque comité d'études.
3) Les documents produits se présentent sous la forme de recommandations internationales: ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n'a fixé aucune procédure concernant le marquage comme indication d'approbation et sa responsabilité
n'est pas engagée quand un matériel est déclaré conforme à l'une de ses normes.
6) L'attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l'objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60331-12 a été établie par le comité d’études 20 de la CEI:
Câbles électriques.
Elle a le statut d'une publication groupée de sécurité conformément au Guide CEI 104.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
20/537/FDIS 20/548/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
L'annexe A fait partie intégrante de cette norme.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2007.
A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60331-12 © IEC:2002 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

–––––––––––
TESTS FOR ELECTRIC CABLES UNDER FIRE CONDITIONS –

CIRCUIT INTEGRITY –
Part 12: Apparatus –
Fire with shock at a temperature of at least 830 °C

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60331-12 has been prepared by IEC technical committee 20:
Electric cables.
It has the status of a group safety publication in accordance with IEC Guide 104.
The text of this standard is based on the following documents:
FDIS Report on voting
20/537/FDIS 20/548/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
Annex A forms an integral part of this standard.
The committee has decided that the contents of this publication will remain unchanged until 2007.
At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 6 – 60331-12 © CEI:2002
INTRODUCTION
La CEI 60331 comprend les parties suivantes présentées sous le titre général: Essais de

câbles électriques soumis au feu – Intégrité des circuits:

Partie 11: Appareillage – Incendie seul avec flamme à une température d'au moins 750 °C

Partie 12: Appareillage – Incendie avec chocs à une température d’au moins 830 °C

NOTE 1 Des parties supplémentaires sont à l'étude (par exemple pour l'exposition au feu sous pulvérisation

d'eau).
Partie 21: Procédures et prescriptions – Câbles de tension assignée jusques et y compris
0,6/1,0 kV
Partie 23: Procédures et prescriptions – Câbles électriques de données
Partie 25: Procédures et prescriptions – Câbles à fibres optiques
NOTE 2 Les parties 21, 23 et 25 sont relatives aux conditions d’incendie uniquement.
Partie 31: Procédures et exigences pour incendie avec chocs – Câbles de tension assignée
jusques et y compris 0,6/1,0 kV
La CEI 60331-12 introduit l’appareillage permettant d’essayer les câbles sous des conditions
de chocs mécaniques aussi bien que de feu. Elle introduit aussi une source de flamme plus
importante, qui est spécialement utile pour essayer les câbles de diamètre plus important et
qui, conjointement avec les chocs mécaniques, satisfait à une demande croissante pour un
essai plus compréhensif des câbles d’intégrité de circuits.
La CEI 60331-12 est spécialement destinée pour être utilisée conjointement avec la CEI
60331-31.
60331-12 © IEC:2002 – 7 –
INTRODUCTION
IEC 60331 consists of the following parts under the general title: Tests for electric cables under

fire conditions – Circuit integrity:

Part 11: Apparatus – Fire alone at a flame temperature of at least 750 °C

Part 12: Apparatus – Fire with shock at a temperature of at least 830 °C

NOTE 1 Further parts are under consideration (e.g. for fire with water spray).

Part 21: Procedures and requirements – Cables of rated voltage up to and including 0,6/1,0 kV
Part 23: Procedures and requirements – Electric data cables
Part 25: Procedures and requirements – Optical fibre cables
NOTE 2 Parts 21, 23 and 25 relate to fire-only conditions.
Part 31: Procedures and requirements for fire with shock – Cables of rated voltage up to and
including 0,6/1,0 kV
IEC 60331-12 introduces apparatus to allow cables to be tested under conditions of mechanical
shock as well as fire. It also introduces a larger flame source, which is especially useful for
testing larger diameter cables and which, in conjunction with the mechanical shock, meets an
increasing demand for more comprehensive testing of circuit integrity cables.
IEC 60331-12 is especially suited for use in conjunction with IEC 60331-31.

– 8 – 60331-12 © CEI:2002
ESSAIS DE CÂBLES ÉLECTRIQUES SOUMIS AU FEU –

INTÉGRITÉ DES CIRCUITS –
Partie 12: Appareillage –
Incendie avec chocs à une température d'au moins 830 °C

1 Domaine d'application
La présente partie de la CEI 60331 donne des précisions sur l'appareillage d'essai à utiliser
pour l'essai des câbles devant conserver l'intégrité de leurs circuits lorsqu'ils sont soumis à
un incendie et à un choc mécanique en condition d'essai basé sur une flamme avec un
dégagement de chaleur contrôlé correspondant à une température nominale de 850 °C.
Elle est prévue pour être utilisée pour les câbles de diamètre extérieur supérieur à 20 mm.
Cette partie de la CEI 60331 indique aussi dans l'annexe A, la procédure de vérification du
brûleur et du système de contrôle utilisés pour l'essai.
2 Références normatives
Les documents référencés suivants sont indispensables pour l’application de ce présent
document. Pour les références datées, seules les éditions datées s’appliquent. Pour les
références non datées, la dernière édition du document référencé (y compris les amende-
ments) s’applique.
CEI 60331-11:1999, Essais de câbles électriques soumis au feu – Intégrité des circuits –
Partie 11: Appareillage – Incendie seul avec flamme à une température d’au moins 750 °C
CEI 60584-1:1995, Couples thermoélectriques – Partie 1: Tables de référence
CEI Guide 104:1997, Elaboration des publications de sécurité et utilisation des publications
fondamentales de sécurité et publications groupées de sécurité
3 Termes et définitions
Pour les besoins de la présente partie de la CEI 60331, la définition suivante s'applique.

3.1
intégrité du circuit
aptitude du câble à continuer de fonctionner de la façon prévue lorsqu'il est soumis à une
source de flamme spécifiée pendant une durée de temps spécifiée
4 Conditions d'essai
4.1 Environnement de l’essai
L'essai doit être effectué dans un local approprié, de volume minimal 20 m , pourvu de
moyens d'évacuation des gaz nocifs résultant de la combustion. Une ventilation suffisante
doit être disposée afin d’entretenir la flamme pendant la durée de l'essai, mais une ventilation
forcée ne doit pas être utilisée.
NOTE 1 Un exemple de local approprié est indiqué dans la CEI 61034-1.

60331-12 © IEC:2002 – 9 –
TESTS FOR ELECTRIC CABLES UNDER FIRE CONDITIONS –

CIRCUIT INTEGRITY –
Part 12: Apparatus –
Fire with shock at a temperature of at least 830 °C

1 Scope
This part of IEC 60331 specifies the test apparatus to be used for testing cables required to
maintain circuit integrity when subject to fire and mechanical shock where the test condition is
based upon a flame with a controlled heat output corresponding to a temperature of a nominal
850 °C. It is intended for use when testing cables of greater than 20 mm overall diameter.
It also provides, in annex A, the method of verification of the burner and control system used
for the test.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60331-11:1999, Tests for electric cables under fire conditions – Circuit integrity – Part 11:
o
Apparatus – Fire alone at a flame temperature of at least 750 C
IEC 60584-1:1995, Thermocouples – Part 1: Reference tables
IEC Guide 104:1997, The preparation of safety publications and the use of basic safety
publications and group safety publications
3 Terms and definitions
For the purposes of this part of IEC 60331, the following definition applies.
3.1
circuit integrity
ability to continue to operate in the designated manner whilst subjected to a specified flame
source for a specified period of time
4 Test conditions
4.1 Test environment
The test shall be carried out in a suitable chamber, of minimum volume 20 m , with facilities for
disposing of any noxious gases resulting from burning. Sufficient ventilation shall be available
to sustain the flame for the duration of the test, but forced ventilation shall not be used.
NOTE 1 An example of a suitable chamber is given in IEC 61034-1.

– 10 – 60331-12 © CEI:2002
La température du local et de l’appareillage d’essai doit être comprise entre 10 °C et 40 °C au
début de chaque ess
...
