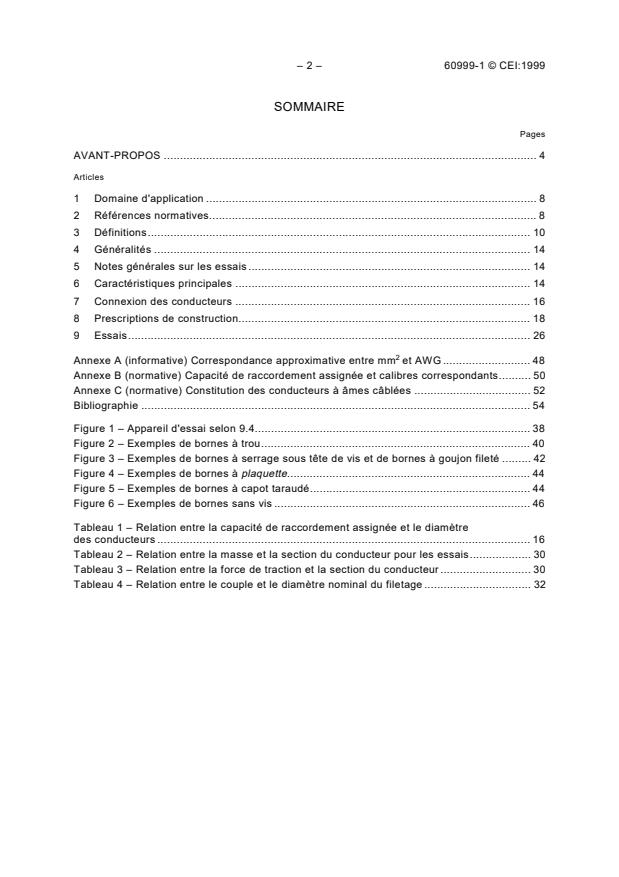

– 2 – 60999-1 © CEI:1999
SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Domaine d'application . 8
2 Références normatives. 8
3 Définitions. 10
4 Généralités .14
5 Notes générales sur les essais . 14
6 Caractéristiques principales . 14
7 Connexion des conducteurs . 16
8 Prescriptions de construction. 18
9 Essais. 26
Annexe A (informative) Correspondance approximative entre mm et AWG . 48
Annexe B (normative) Capacité de raccordement assignée et calibres correspondants. 50
Annexe C (normative) Constitution des conducteurs à âmes câblées . 52
Bibliographie . 54
Figure 1 – Appareil d'essai selon 9.4. 38
Figure 2 – Exemples de bornes à trou. 40
Figure 3 – Exemples de bornes à serrage sous tête de vis et de bornes à goujon fileté . 42
Figure 4 – Exemples de bornes à plaquette. 44
Figure 5 – Exemples de bornes à capot taraudé. 44
Figure 6 – Exemples de bornes sans vis . 46
Tableau 1 – Relation entre la capacité de raccordement assignée et le diamètre
des conducteurs . 16
Tableau 2 – Relation entre la masse et la section du conducteur pour les essais. 30
Tableau 3 – Relation entre la force de traction et la section du conducteur . 30
Tableau 4 – Relation entre le couple et le diamètre nominal du filetage . 32

60999-1 © IEC:1999 – 3 –
CONTENTS
Page
FOREWORD . 5
Clause
1 Scope . 9
2 Normative references . 9
3 Definitions. 11
4 General. 15
5 General notes on tests . 15
6 Main characteristics . 15
7 Connection of conductors . 17
8 Constructional requirements. 19
9 Tests . 27
Annex A (informative) Approximate relationship between mm and AWG sizes. 49
²
Annex B (normative) Rated connecting capacity and corresponding gauges . 51
Annex C (normative) Construction of stranded conductors . 53
Bibliography . 55
Figure 1 – Test apparatus according to 9.4 . 39
Figure 2 – Examples of pillar clamping units . 41
Figure 3 – Examples of screw and stud clamping units. 43
Figure 4 – Examples of saddle clamping units. 45
Figure 5 – Examples of mantle clamping units . 45
Figure 6 – Examples of screwless-type clamping units . 47
Table 1 – Relationship between rated connecting capacity and diameter of conductors . 17
Table 2 – Relationship between mass and cross-sectional area during testing. 31
Table 3 – Relationship between pull force and cross-sectional area. 31
Table 4 – Relationship between torque and nominal diameter of thread. 33

– 4 – 60999-1 © CEI:1999
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
DISPOSITIFS DE CONNEXION –
CONDUCTEURS ÉLECTRIQUES EN CUIVRE –
PRESCRIPTIONS DE SÉCURITÉ POUR ORGANES
DE SERRAGE À VIS ET SANS VIS –
Partie 1: Prescriptions générales et particulières pour les organes
de serrage pour les conducteurs de 0,2 mm à 35 mm (inclus)
² ²
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60999-1 a été établie par le sous-comité 23F: Dispositifs de
connexion, du comité d'études 23 de la CEI: Petit appareillage.
Cette deuxième édition de la CEI 60999-1 annule et remplace la première édition parue en
1990 dont elle constitue une révision technique.
A le statut d'une publication groupée de sécurité conformément au Guide 104.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
23F/108/FDIS 23F/112/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.

60999-1 © IEC:1999 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
CONNECTING DEVICES –
ELECTRICAL COPPER CONDUCTORS –
SAFETY REQUIREMENTS FOR SCREW-TYPE AND
SCREWLESS-TYPE CLAMPING UNITS –
Part 1: General requirements and particular requirements for clamping
units for conductors from 0,2 mm up to 35 mm (included)
² ²
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60999-1 has been prepared by subcommittee 23F: Connecting
devices, of IEC technical committee 23: Electrical accessories.
This second edition of IEC 60999-1 cancels and replaces the first edition published in 1990, of
which it constitutes a technical revision.
Has the status of a group safety publication in accordance with IEC Guide 104.
The text of this standard is based on the following documents:
FDIS Report on voting
23F/108/FDIS 23F/112/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.

– 6 – 60999-1 © CEI:1999
Dans la présente norme les caractères d'imprimerie suivants sont employés:
– Prescriptions proprement dites: caractères romains;
– Modalités d'essais: caractères italiques;
– Notes: petits caractères.
Les annexes B et C font partie intégrante de cette norme.
L'annexe A est donnée uniquement à titre d’information.
Le comité a décidé que cette publication reste valable jusqu’en 2009-01.
A cette date, selon décision préalable du comité, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60999-1 © IEC:1999 – 7 –
In this standard the following print types are used:
– Requirements proper: in roman type;
– Test specifications: in italic type;
– Notes: in smaller roman type.
Annexes B and C form an integral part of this standard.
Annex A is for information only.
The committee has decided that this publication remains valid until 2009-01.
At this date, in accordance with the committee’s decision, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 60999-1 © CEI:1999
DISPOSITIFS DE CONNEXION –
CONDUCTEURS ÉLECTRIQUES EN CUIVRE –
PRESCRIPTIONS DE SÉCURITÉ POUR ORGANES
DE SERRAGE À VIS ET SANS VIS –
Partie 1: Prescriptions générales et particulières pour les organes
de serrage pour les conducteurs de 0,2 mm à 35 mm (inclus)
² ²
1 Domaine d'application
La présente partie de la CEI 60999 s'applique aux organes de serrage à vis et sans vis
pour dispositifs de connexion, soit en tant que parties séparées, soit en tant que parties
intégrantes du matériel pour la connexion de conducteurs électriques en cuivre (conformes à
la CEI 60228), rigides (massifs ou câblés) et/ou souples, ayant une section de 0,2 mm jusqu’à
²
et y compris 35 mm et de tailles équivalentes AWG avec une tension assignée ne dépassant
²
pas 1 000 V en courant alternatif, de fréquence jusqu’à et y compris 1 000 Hz, et 1 500 V en
courant continu.
Elle s'applique avant tout aux organes de serrage prévus pour la connexion de conducteurs
non préparés.
La présente norme ne s'applique pas aux organes de serrage
a) pour la connexion par sertissage ou soudure;
b) pour les circuits de données ou de signalisation;
c) pour les bornes plates à connexion rapide, les dispositifs de connexion à perçage de
1)
l'isolant et capuchon de connexion par épissure qui sont couverts par la CEI 61210 [3] ,
la CEI 60998-2-3 [1] et la CEI 60998-2-4 [2] respectivement.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60999.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications ne
s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente partie de
la CEI 60999 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Pour les références non datées, la dernière édition
du document normatif en référence s’applique. Les membres de la CEI et de l'ISO possèdent
le registre des Normes internationales en vigueur.
CEI 60228:1978, Ames des câbles isolés
CEI 60228A:1982, Ames des câbles isolés. Premier complément
CEI 60344:1980, Guide pour le calcul de la résistance des conducteurs de cuivre nu ou
recouvert dans les câbles et fils pour basses fréquences
CEI 61545:1996, Dispositifs de connexion – Dispositifs pour la connexion des câbles en
aluminium dans des organes de serrage en matière quelconque et des câbles en cuivre dans
des organes de serrage en aluminium
________
1)
Les chiffres entre crochets renvoient à la bibliographie.

60999-1 © IEC:1999 – 9 –
CONNECTING DEVICES –
ELECTRICAL COPPER CONDUCTORS –
SAFETY REQUIREMENTS FOR SCREW-TYPE AND
SCREWLESS-TYPE CLAMPING UNITS –
Part 1: General requirements and particular requirements for clamping
units for conductors from 0,2 mm up to 35 mm (included)
² ²
1 Scope
This part of IEC 60999 applies to screw-type and screwless-type clamping units for connecting
devices, either as separate entities or as integral parts of equipment, for the connection of
electrical copper conductors (complying with IEC 60228), rigid (solid or stranded) and/or
flexible, having a cross-sectional area of 0,2 mm up to and including 35 mm and equivalent
² ²
AWG sizes with a rated voltage not exceeding 1 000 V a.c. with a frequency up to and including
1 000 Hz, and 1 500 V d.c.
It applies to clamping units primarily suitable for connecting unprepared conductors.
This standard does not apply to clamping units
a) for connection by crimping or soldering;
b) for data and signalling circuits;
c) for flat quick-connect terminations, insulation-piercing connecting devices and twist-on
1)
connecting devices, which are covered by IEC 61210 [3] , IEC 60998-2-3 [1] and
IEC 60998-2-4 [2] respectively.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60999. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 60999 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60228:1978, Conductors of insulated cables
IEC 60228A:1982, Conductors of insulated cables – First supplement
IEC 60344:1980, Guide to the calculation of resistance of plain and coated copper conductors
of low-frequency cables and wires
IEC 61545:1996, Connecting devices – Devices for the connection of aluminium conductors in
clamping units of any material and copper conductors in aluminium bodied clamping units
________
1)
Figures in square brackets refer to the bibliography.

– 10 – 60999-1 © CEI:1999
ISO/DIS 1456:—, Revêtements métalliques – Dépôts électrolytiques de nickel plus chrome ou
2)
de cuivre plus nickel plus chrome
ISO 2081:1986, Revêtements métalliques – Dépôts électrolytiques de zinc sur fer ou acier
ISO 2093:1986, Dépôts électrolytiques d'étain – Spécifications et méthodes d'essai
3 Définitions
Pour les besoins de la présente partie de la CEI 60999, les termes et définitions suivants
s’appliquent.
3.1
organe de serrage
partie(s) d'une borne nécessaire(s) pour le serrage mécanique et la connexion électrique du
(des) conducteur(s), y compris les parties qui sont nécessaires pour assurer une pression de
contact correcte
3.2
borne
partie conductrice d'un pôle, composée d'un ou de plusieurs organe(s) de serrage, isolée si
nécessaire
3.3
dispositif de connexion
dispositif pour la connexion électrique d'un (ou de plusieurs) conducteur(s), comprenant une
(ou plusieurs) borne(s), soit fixé à une base soit faisant partie intégrante de l'équipement
3.4
organe de serrage à vis
organe de serrage pour la connexion et la déconnexion d'un conducteur ou l'interconnexion et
la déconnexion de deux ou de plusieurs conducteurs, la connexion étant faite, directement ou
indirectement, au moyen de vis ou d'écrous de tous types
3.5
borne à trou
organe de serrage à vis dans lequel l'âme d'un conducteur est introduite dans un trou ou dans
un logement où elle est serrée sous le corps d'une ou de plusieurs vis. La pression de serrage
peut être appliquée directement par le corps de la vis ou au moyen d'une partie intermédiaire à
laquelle la pression est appliquée par le corps de la vis
NOTE  Des exemples de bornes à trou sont présentés à la figure 2.
3.6
borne à serrage sous tête de vis
organe de serrage à vis dans lequel l'âme d'un conducteur est serrée sous la tête d'une vis.
La pression de serrage peut être appliquée directement par la tête de la vis ou au moyen d'une
partie intermédiaire, telle qu'une rondelle, une plaquette ou un dispositif empêchant le
conducteur ou ses brins de s'échapper
NOTE  Des exemples de bornes à serrage sous tête de vis sont présentés à la figure 3.
________
2)
A publier.
60999-1 © IEC:1999 – 11 –
ISO/DIS 1456:—, Metallic coatings – Electrodeposited coatings of nickel plus chromium and of
2)
copper plus nickel plus chromium
ISO 2081:1986, Metallic coatings – Electroplated coatings of zinc on iron or steel
ISO 2093:1986, Electroplated coatings of tin – Specification and test methods
3 Definitions
For the purpose of this part of IEC 60999, the following definitions apply.
3.1
clamping unit
the part(s) of the terminal necessary for the mechanical clamping and the electrical connection
of the conductor(s), including the parts which are necessary to ensure the correct contact
pressure
3.2
terminal
the conductive part of one pole, composed of one or more clamping unit(s) and insulation if
necessary
3.3
connecting device
a device for the electrical connection of one (or more) conductor(s), comprising one (or more)
terminal(s), either fixed to a base or forming an integral part of the equipment
3.4
screw-type clamping unit
a clamping unit for the connection and subsequent disconnection of one conductor or the
interconnection and subsequent disconnection of two or more conductors, the connection being
made, directly or indirectly, by means of screws or nuts of any kind
3.5
pillar clamping unit
a screw-type clamping unit in which the conductor is inserted into a hole or cavity, where it is
clamped under the shank of a screw or screws. The clamping pressure may be applied directly
by the shank of the screw or through an intermediate part to which pressure is applied by the
shank of the screw
NOTE  Examples of pillar clamping units are shown in figure 2.
3.6
screw clamping unit
a screw-type clamping unit in which the conductor is clamped under the head of a screw. The
clamping pressure may be applied directly by the head of the screw or through an intermediate
part such as a washer, clamping plate or anti-spread device
NOTE  Examples of screw clamping units are shown in figure 3.
________
2)
To be published.
– 12 – 60999-1 © CEI:1999
3.7
borne à goujon fileté
organe de serrage à vis dans lequel l'âme d'un conducteur est serrée sous un écrou. La
pression de serrage peut être appliquée directement par un écrou de forme appropriée ou au
moyen d'une partie intermédiaire, telle qu'une rondelle, une plaquette ou un dispositif
empêchant le conducteur ou ses brins de s'échapper
NOTE  Des exemples de bornes à goujon fileté sont présentés à la figure 3.
3.8
borne à plaquette
organe de serrage dans lequel l'âme d'un conducteur est serrée sous une plaquette au moyen
de deux ou de plusieurs vis ou écrous
NOTE Des exemples de bornes à plaquette sont présentés à la figure 4.
3.9
borne à capot taraudé
organe de serrage à vis dans lequel l'âme d'un conducteur est serrée contre le fond d'une
fente pratiquée dans un goujon fileté, au moyen d'un écrou ou d'une rondelle de forme
appropriée placée sous l'écrou, ou au moyen d'un téton central si l'écrou est un écrou borgne
ou par d'autres moyens aussi efficaces pour transmettre la pression à l'âme à l'intérieur de la
fente
NOTE  Des exemples de bornes à capot taraudé sont présentés à la figure 5.
3.10
organe de serrage sans vis
organe de serrage pour la connexion et la déconnexion d'un conducteur ou l'interconnexion et
la déconnexion de deux ou de plusieurs conducteurs, la connexion étant faite, directement ou
indirectement, sans l'usage de vis
3.10.1 organe de serrage pour fil universel
(pour tous types de conducteurs)
3.10.2 organe de serrage pour fil non universel
(pour certains types de conducteurs uniquement)
Par exemple:
– organe de serrage pousse-fil (pour conducteurs massifs uniquement);
– organe de serrage pousse-fil (pour conducteurs rigides (massifs et câblés) uniquement)
NOTE  Des exemples d'organes de serrage sans vis sont présentés à la figure 6.
3.11
capacité de raccordement assignée
valeur de la section du conducteur pouvant être raccordé, déclarée par le constructeur et à
laquelle se réfèrent certaines prescriptions thermiques, mécaniques et électriques
3.12
température ambiante
température de l'air entourant l'organe de serrage, y compris son enveloppe éventuelle
3.13
échauffement
différence entre la température de la partie essayée, munie de son enveloppe éventuelle,
mesurée en charge selon la spécification d'essai et la température ambiante

60999-1 © IEC:1999 – 13 –
3.7
stud clamping unit
a screw-type clamping unit in which the conductor is clamped under a nut. The clamping
pressure may be applied directly by a suitably shaped nut or through an intermediate part such
as a washer, clamping plate or anti-spread device
NOTE  Examples of stud clamping units are shown in figure 3.
3.8
saddle clamping unit
a screw-type clamping unit in which the conductor is clamped under a saddle by means of two
or more screws or nuts
NOTE  Examples of saddle clamping units are shown in figure 4.
3.9
mantle clamping unit
a screw-type clamping unit in which the conductor is clamped against the base of a slot in a
threaded stud by means of a nut, by a suitably shaped washer under the nut, by a central peg if
the nut is a cap nut, or by an equally effective means for transmitting the pressure from the nut
to the conductor within the slot
NOTE  Examples of mantle clamping units are shown in figure 5.
3.10
screwless-type clamping unit
a clamping unit for the connection and subsequent disconnection of one conductor or the
interconnection and subsequent disconnection of two or more conductors, the connection being
made, directly or indirectly, by means other than screws
3.10.1 universal clamping unit
(for all types of conductors)
3.10.2 non-universal clamping unit
(for certain types of conductors only)
For example:
– push-wire clamping unit (for solid conductors only);
– push-wire clamping unit (for rigid (solid and stranded) conductors only).
NOTE  Examples of screwless-type clamping units are shown in figure 6.
3.11
rated connecting capacity of a clamping unit
a value of connectable conductor cross-sectional area stated by the manufacturer and to which
certain thermal, mechanical and electrical requirements are referred
3.12
ambient temperature
the temperature of the air surrounding the clamping unit together with its enclosure, if any
3.13
temperature rise
the difference between the temperature of the part under test, together with its enclosure, if
any, measured under load according to the test specification and the ambient temperature

– 14 – 60999-1 © CEI:1999
3.14
conducteur non préparé
conducteur dont l'extrémité coupée a été dénudée pour être insérée dans l'organe de serrage
NOTE  Un conducteur dont l'âme est remise en forme avant son introduction dans l'organe de serrage ou dont les
brins sont retoronnés pour consolider l'extrémité, est considéré comme conducteur non préparé.
3.15
conducteur préparé
conducteur dont l'extrémité dénudée nécessite une cosse, un embout, la formation d'un œillet, etc.
4 Généralités
Les organes de serrage doivent être prévus et construits de façon qu'en usage normal leur
fonctionnement soit sûr et que l'usager ou l'entourage ne puissent pas être mis en danger.
La conformité est vérifiée en exécutant la totalité des essais prescrits.
5 Notes générales sur les essais
5.1 Les essais conformes à la présente norme sont prévus pour être des essais de type. Ils
sont effectués comme essais d'une norme de produits à spécifier par le comité d'études
concerné.
5.2 Sauf spécification contraire, les spécimens sont essayés en l'état de livraison et dans
les conditions normales d'emploi. Les essais sont effectués à une température ambiante de
20 °C ± 5 °C.
5.3 Les essais de l'article 9 sont effectués dans l'ordre des paragraphes.
5.4 Sauf spécification contraire, trois spécimens sont soumis à tous les essais et si tous les
essais sont satisfaisants, les spécimens sont conformes aux prescriptions. Si un seul des
spécimens ne satisfait pas aux essais à cause d'un défaut d'assemblage ou de fabrication, cet
essai et tous les essais précédents qui peuvent avoir une influence sur les résultats doivent
être recommencés ainsi que les essais suivants qui doivent être exécutés selon la séquence
requise sur un lot complet de spécimens, chacun d'entre eux devant satisfaire aux
prescriptions.
NOTE  Le demandeur peut soumettre ensemble avec le nombre de spécimens spécifiés en 5.4, le lot
supplémentaire de spécimens qui peut être désiré en cas de défaillance d’un spécimen. Le laboratoire d’essais fera
alors, sans autre demande, les essais supplémentaires et il ne les rejettera que si une nouvelle défaillance
survient. Si le lot de spécimens supplémentaire n’est pas soumis en même temps, la défaillance d’un spécimen
entraînera le rejet.
6 Caractéristiques principales
Les capacités assignées normalisées de connexion d'un organe de serrage sont:
0,2 mm², 0,34 mm², 0,5 mm², 0,75 mm², 1 mm², 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm²,
16 mm , 25 mm et 35 mm .
² ² ²
NOTE  Actuellement dans certains pays, la désignation par calibres de fil (par exemple AWG aux Etats-Unis et au
Canada) peut être utilisée au lieu d'exprimer la section en millimètres carrés. Voir l'annexe A pour la
correspondance approximative entre les millimètres carrés et AWG.

60999-1 © IEC:1999 – 15 –
3.14
unprepared conductor
a conductor which has been cut and the insulation of which has been removed for insertion into
a clamping unit
NOTE  A conductor the shape of which is arranged for introduction into a clamping unit or the strands of which are
twisted to consolidate the end, is considered to be an unprepared conductor.
3.15
prepared conductor
a conductor the stripped end of which is fitted with an eyelet, a terminal end, a cable lug, etc.
4 General
Clamping units shall be so designed and constructed that, in normal use, their performance is
reliable and without danger to the user or the surroundings.
Compliance is checked by carrying out all the tests specified.
5 General notes on tests
5.1 Tests according to this standard are intended to be type tests. They are carried out as tests
of the product standard which shall be specified by the relevant technical committee.
5.2 Unless otherwise specified, the specimens are tested in the condition in which they are
delivered and installed as in normal use. Tests are made at an ambient temperature of (20 ± 5) °C.
5.3 The tests of clause 9 are carried out in the order of the subclauses.
5.4 Unless otherwise stated, three specimens are submitted to all the tests and the
requirements are satisfied if all the tests are met. If only one of the specimens does not satisfy a
test due to an assembly or manufacturing fault, that test and any preceding ones which may have
influenced the results of the test shall be repeated and also the tests which follow shall be made
in the required sequence on another full set of specimens, all of which shall comply with the
requirements.
NOTE  The applicant may submit, together with the number of specimens specified in 5.4, the additional set of
specimens which may be wanted, should one specimen fail. The testing station will then, without further request,
test additional specimens and will reject only if a further failure occurs. If the additional set of specimens is not
submitted at the same time, the failure of one specimen will entail rejection.
6 Main characteristics
The standard rated connecting capacities of a clamping unit are:
0,2 mm , 0,34 mm , 0,5 mm , 0,75 mm , 1 mm , 1,5 mm , 2,5 mm , 4 mm , 6 mm , 10 mm ,
² ² ² ² ² ² ² ² ² ²
16 mm , 25 mm , and 35 mm .
² ² ²
NOTE  For the time being, in some countries, the designation by wire gauges (e.g. AWG in USA and Canada) may
be used instead of the cross-sectional areas expressed in square millimetres. For the approximate relationship
between square millimetres and AWG, see annex A.

– 16 – 60999-1 © CEI:1999
7 Connexion des conducteurs
7.1 En général, les organes de serrage sont appropriés pour recevoir un seul conducteur.
Certains types peuvent aussi être utilisés pour deux ou plusieurs conducteurs de sections
identiques ou différentes ou des combinaisons.
Les organes de serrage doivent accepter des conducteurs non préparés.
NOTE  Les organes de serrage de type à vis ne conviennent pas pour le raccordement des conducteurs souples
avec des extrémités soudées.
7.2 Chaque organe de serrage, s'il n'y a pas de spécification contraire dans la norme de
produit correspondante, doit, en plus de sa capacité de raccordement assignée, recevoir au
moins les deux sections successives inférieures (par exemple, un organe de serrage ayant une
capacité de raccordement assignée de 1 mm doit serrer correctement un conducteur du
²
même type de 0,5 mm , 0,75 mm ou 1 mm ).
² ² ²
7.3 Le diamètre théorique du plus gros conducteur et la relation entre la capacité de
raccordement assignée des organes de serrage et les conducteurs pouvant être raccordés
sont donnés au tableau 1.
T ableau 1 – Relation entre la capacité de raccordement assignée et
le diamètre des conducteurs
Diamètre théorique du plus gros conducteur
Conducteur
raccordable
Métrique AWG
Capacité de
Rigide Souple Rigide Souple Rigide Souple
raccordement
assignée b) b) c)
Classe B Classes
I. K. M.
Massif Câblé Massif Câblé Câblé
mm mm mm mm Calibre mm mm mm
²
0,2 0,51 0,53 0,61 24 0,54 0,61 0,64
0,34 0,63 0,66 0,8 22 0,68 0,71 0,80
A spécifier
0,5 0,9 1,1 1,1 20 0,85 0,97 1,02
dans la
norme de
0,75 1,0 1,2 1,3 18 1,07 1,23 1,28
produit
1,0 1,2 1,4 1,5 – – – – correspondante
1,5 1,5 1,7 1,8 16 1,35 1,55 1,60
a)
2,5 1,9 2,2 2,3 14 1,71 1,95 2,08
a)
4,0 2,4 2,7 2,9 12 2,15 2,45 2,70
a)
6,0 2,9 3,3 3,9 10 2,72 3,09 3,36
10,0 3,7 4,2 5,1 8 3,43 3,89 4,32
16,0 4,6 5,3 6,3 6 4,32 4,91 5,73
25,0 – 6,6 7,8 4 5,45 6,18 7,26
35 – 7,9 9,2 2 6,87 7,78 9,02
NOTE  Les diamètres des conducteurs rigides ou souples les plus gros sont basés sur le tableau 1 de la
CEI 60228A et de la CEI 60344, et, pour les conducteurs AWG, sur les publications ASTM B172-71 [4], ICEA
S-19-81 [5], ICEA S-66-524 [6] et ICEA S-66-516 [7].
a)
Dimensions pour les conducteurs souples de classe 5 uniquement, conformes à la CEI 60228A.
b)
Diamètre nominal +5 %.
c)
Diamètre le plus élevé pour l’une quelconque des trois classes I, K, M +5 %.

60999-1 © IEC:1999 – 17 –
7 Connection of conductors
7.1 In general, clamping units are suitable to accept one conductor only. Certain types may
also be used for two or more conductors of the same or of different nominal cross-sectional
areas or compositions.
Clamping units shall accept unprepared conductors.
NOTE  Screw-type clamping units are not suitable for the connection of flexible conductors with soldered ends.
7.2 Each clamping unit, if not stated otherwise in the relevant product standard, shall, in
addition to its rated connecting capacity, accept at least the two successive smaller cross-
sectional areas (e.g. a clamping unit having the rated connecting capacity of 1 mm shall clamp
²
reliably a conductor of the same type of 0,5 mm , 0,75 mm and 1 mm ).
² ² ²
7.3 The theoretical diameter of the largest conductor and the relationship between the rated
connecting capacity and connectable conductors are given in table 1.
Table 1 – Relationship between rated connecting capacity
and diameter of conductors
Theoretical diameter of the largest conductor
Connectable
conductor
Metric AWG
Rated
Rigid Flexible Rigid Flexible Rigid Flexible
connecting
b) b) c)
capacity
Class B Classes
I. K. M.
Solid Stranded Solid Stranded Stranded
mm mm mm mm Gauge mm mm mm
0,2 0,51 0,53 0,61 24 0,54 0,61 0,64
0,34 0,63 0,66 0,8 22 0,68 0,71 0,80
To be
0,5 0,9 1,1 1,1 20 0,85 0,97 1,02
specified
in the relevant
0,75 1,0 1,2 1,3 18 1,07 1,23 1,28
product standard
1,0 1,2 1,4 1,5 – – – –
1,5 1,5 1,7 1,8 16 1,35 1,55 1,60
a)
2,5 1,9 2,2 2,3 14 1,71 1,95 2,08
a)
4,0 2,4 2,7 2,9 12 2,15 2,45 2,70
a)
6,0 2,9 3,3 3,9 10 2,72 3,09 3,36
10,0 3,7 4,2 5,1 8 3,43 3,89 4,32
16,0 4,6 5,3 6,3 6 4,32 4,91 5,73
25,0 – 6,6 7,8 4 5,45 6,18 7,26
35 – 7,9 9,2 2 6,87 7,78 9,02
NOTE  Diameters of the largest rigid and flexible conductors are based on table 1 of IEC 60228A and on IEC
60344 and, for AWG conductors, on ASTM B172-71 [4], ICEA Publication S-19-81 [5], ICEA Publication S-66-524
[6] and ICEA Publication S-66-516 [7].
a)
Dimensions for class 5 flexible conductors only, according to IEC 60228A.
b)
Nominal diameter +5 %.
c)
Largest diameter for any of the three classes I, K, M +5 %.

– 18 – 60999-1 © CEI:1999
7.4 Les organes de serrage de type à vis, à moins qu'il n'en soit spécifié différemment par le
constructeur, doivent pouvoir accepter des conducteurs rigides et souples comme cela est
indiqué au tableau 1, dans ce cas aucun marquage n'est nécessaire.
Si un organe de serrage de type à vis, selon les spécifications du constructeur, peut accepter
seulement un type de conducteur (par exemple rigide ou souple), cela doit être soit clairement
marqué sur le produit final par les lettres «r» ou «f», soit indiqué sur le plus petit emballage,
soit dans une information technique et/ou des catalogu
...
