IEC 60998-2-1:2002

IEC 60998-2-1 ®
Edition 2.0 2002-12
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Connecting devices for low-voltage circuits for household and similar
purposes –
Part 2-1: Particular requirements for connecting devices as separate entities
with screw-type clamping units

Dispositifs de connexion pour circuits basse tension pour usage domestique et
analogue –
Partie 2-1: Règles particulières pour dispositifs de connexion en tant que parties
séparées avec organes de serrage à vis

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by
any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either IEC or
IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.
Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette
publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office
3, rue de Varembé
CH-1211 Geneva 20
Switzerland
Email: inmail@iec.ch
Web: www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
ƒ Catalogue of IEC publications: www.iec.ch/searchpub
The IEC on-line Catalogue enables you to search by a variety of criteria (reference number, text, technical committee,…).
It also gives information on projects, withdrawn and replaced publications.
ƒ IEC Just Published: www.iec.ch/online_news/justpub
Stay up to date on all new IEC publications. Just Published details twice a month all new publications released. Available
on-line and also by email.
ƒ Electropedia: www.electropedia.org
The world's leading online dictionary of electronic and electrical terms containing more than 20 000 terms and definitions
in English and French, with equivalent terms in additional languages. Also known as the International Electrotechnical
Vocabulary online.
ƒ Customer Service Centre: www.iec.ch/webstore/custserv
If you wish to give us your feedback on this publication or need further assistance, please visit the Customer Service
Centre FAQ or contact us:
Email: csc@iec.ch
Tel.: +41 22 919 02 11
Fax: +41 22 919 03 00
A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
ƒ Catalogue des publications de la CEI: www.iec.ch/searchpub/cur_fut-f.htm
Le Catalogue en-ligne de la CEI vous permet d’effectuer des recherches en utilisant différents critères (numéro de référence,
texte, comité d’études,…). Il donne aussi des informations sur les projets et les publications retirées ou remplacées.
ƒ Just Published CEI: www.iec.ch/online_news/justpub
Restez informé sur les nouvelles publications de la CEI. Just Published détaille deux fois par mois les nouvelles
publications parues. Disponible en-ligne et aussi par email.
ƒ Electropedia: www.electropedia.org
Le premier dictionnaire en ligne au monde de termes électroniques et électriques. Il contient plus de 20 000 termes et
définitions en anglais et en français, ainsi que les termes équivalents dans les langues additionnelles. Egalement appelé
Vocabulaire Electrotechnique International en ligne.
ƒ Service Clients: www.iec.ch/webstore/custserv/custserv_entry-f.htm
Si vous désirez nous donner des commentaires sur cette publication ou si vous avez des questions, visitez le FAQ du
Service clients ou contactez-nous:
Email: csc@iec.ch
Tél.: +41 22 919 02 11
Fax: +41 22 919 03 00
IEC 60998-2-1 ®
Edition 2.0 2002-12
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Connecting devices for low-voltage circuits for household and similar
purposes –
Part 2-1: Particular requirements for connecting devices as separate entities
with screw-type clamping units

Dispositifs de connexion pour circuits basse tension pour usage domestique et
analogue –
Partie 2-1: Règles particulières pour dispositifs de connexion en tant que
parties séparées avec organes de serrage à vis

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
U
CODE PRIX
ICS 29.120.20 ISBN 2-8318-6777-0

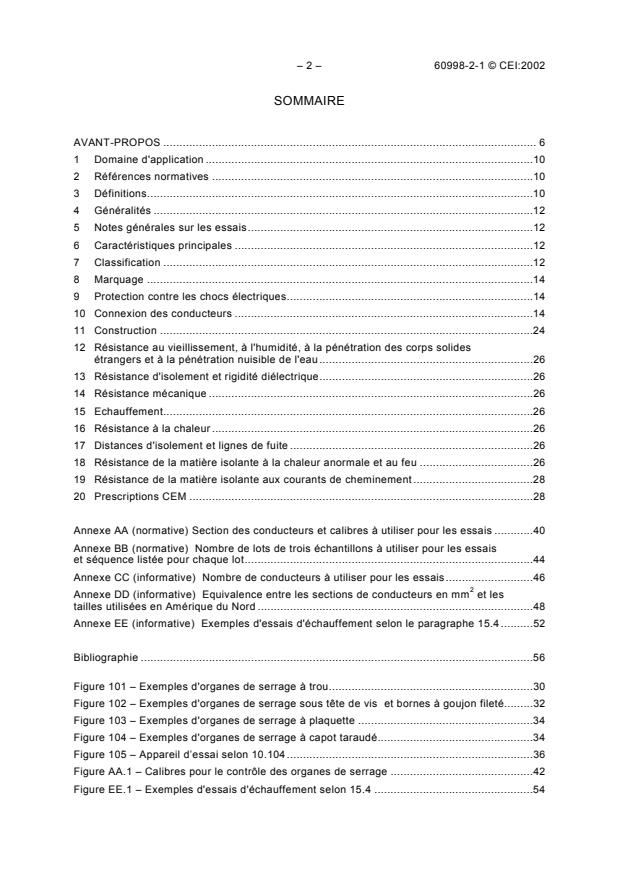

– 2 – 60998-2-1 © CEI:2002
SOMMAIRE
AVANT-PROPOS . 6
1 Domaine d'application .10
2 Références normatives .10
3 Définitions.10
4 Généralités .12
5 Notes générales sur les essais.12
6 Caractéristiques principales .12
7 Classification .12
8 Marquage .14
9 Protection contre les chocs électriques.14
10 Connexion des conducteurs .14
11 Construction .24
12 Résistance au vieillissement, à l'humidité, à la pénétration des corps solides
étrangers et à la pénétration nuisible de l'eau.26
13 Résistance d'isolement et rigidité diélectrique.26
14 Résistance mécanique .26
15 Echauffement.26
16 Résistance à la chaleur .26
17 Distances d'isolement et lignes de fuite .26
18 Résistance de la matière isolante à la chaleur anormale et au feu .26
19 Résistance de la matière isolante aux courants de cheminement .28
20 Prescriptions CEM .28
Annexe AA (normative) Section des conducteurs et calibres à utiliser pour les essais .40
Annexe BB (normative) Nombre de lots de trois échantillons à utiliser pour les essais
et séquence listée pour chaque lot.44
Annexe CC (informative) Nombre de conducteurs à utiliser pour les essais.46
Annexe DD (informative) Equivalence entre les sections de conducteurs en mm et les
tailles utilisées en Amérique du Nord .48
Annexe EE (informative) Exemples d'essais d'échauffement selon le paragraphe 15.4 .52
Bibliographie .56
Figure 101 – Exemples d'organes de serrage à trou.30
Figure 102 – Exemples d'organes de serrage sous tête de vis et bornes à goujon fileté.32
Figure 103 – Exemples d'organes de serrage à plaquette .34
Figure 104 – Exemples d'organes de serrage à capot taraudé.34
Figure 105 – Appareil d’essai selon 10.104.36
Figure AA.1 – Calibres pour le contrôle des organes de serrage .42
Figure EE.1 – Exemples d'essais d'échauffement selon 15.4 .54

60998-2-1 © IEC:2002 – 3 –
CONTENTS
FOREWORD . 7
1 Scope .11
2 Normative references.11
3 Definitions.11
4 General.13
5 General notes on tests .13
6 Main characteristics .13
7 Classification .13
8 Marking.15
9 Protection against electric shock .15
10 Connection of conductors.15
11 Construction .25
12 Resistance to ageing, to humidity conditions, to ingress of solid foreign objects and
to harmful ingress of water .27
13 Insulation resistance and electric strength .27
14 Mechanical strength .27
15 Temperature rise .27
16 Resistance to heat .27
17 Clearances and creepage distances .27
18 Resistance of insulating material to abnormal heat and fire.27
19 Resistance of insulating material to tracking .29
20 EMC requirements .29
Annex AA (normative) Cross-sectional area of conductors and gauges to be used for
the tests .41
Annex BB (normative) Number of sets of three samples to be used for the tests and
sequences listed for each set .45
Annex CC (informative) Number of conductors to be used for the tests .47
Annex DD (informative) Relationship between conductors of cross-sectional areas
in mm² and the sizes as used in North America.49
Annex EE (informative) Examples for temperature-rise test according to 15.4 .53
Bibliography .57
Figure 101 – Examples of pillar clamping units .31
Figure 102 – Examples of screw- and stud-clamping units .33
Figure 103 – Examples of saddle-clamping units.35
Figure 104 – Examples of mantle-clamping units .35
Figure 105 – Test apparatus according to 10.104.37
Figure AA.1 – Gauges for checking clamping units.43
Figure EE.1 – Examples for temperature-rise test according to 15.4.55

– 4 – 60998-2-1 © CEI:2002
Tableau 101 – Capacité de connexion assignée et conducteurs raccordables .16
Tableau 102 – Diamètre nominal du filetage .18
Tableau 103 – Relations entre la masse, la hauteur et la section des conducteurs .22
Tableau 104 – Relation entre la force de traction et la section.22
Tableau AA.1 – Section des conducteurs et calibres correspondants .40
Tableau BB.1 – Constitution des lots d’échantillons.44
Tableau CC.1 – Nombre de conducteurs câblés et diamètre des sections .46
Tableau DD.1 – Taille du fil, mm² vs. AWG .48
Tableau DD.2 – Capacité de connexion assignée et conducteurs raccordables .50

60998-2-1 © IEC:2002 – 5 –
Table 101 – Rated connecting capacity and connectable conductors.17
Table 102 – Nominal diameter of thread .19
Table 103 – Relationship between mass, height and cross-sectional area of conductors .23
Table 104 – Relationship between pull force and cross-sectional area.23
Table AA.1 – Cross-sectional area of conductors and corresponding gauges .41
Table BB.1 – Sample sets .45
Table CC.1 – Number of strands and diameters for cross-section areas.47
Table DD.1 – Wire size, mm² versus AWG .49
Table DD.2 – Rated connecting capacity and connectable conductors.51

– 6 – 60998-2-1 © CEI:2002
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
DISPOSITIFS DE CONNEXION POUR CIRCUITS BASSE TENSION
POUR USAGE DOMESTIQUE ET ANALOGUE –

Partie 2-1: Règles particulières pour dispositifs de connexion
en tant que parties séparées avec organes de serrage à vis

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60998-2-1 a été établie par le sous-comité 23F: Dispositifs de
connexion, du comité d'études 23 de la CEI: Petit appareillage.
Cette deuxième édition annule et remplace la première édition parue en 1990, dont elle
constitue une révision technique.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
23F/142/FDIS 23F/148/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
La présente norme constitue la Partie 2-1 de la série CEI 60998, publiée sous le titre général
Dispositifs de connexion pour circuits basse tension pour usage domestique et analogue. Cette
série se compose de la Partie 1, consacrée aux règles générales, et d’un certain nombre de
Parties 2, qui donnent les règles particulières.

60998-2-1 © IEC:2002 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
CONNECTING DEVICES FOR LOW-VOLTAGE CIRCUITS
FOR HOUSEHOLD AND SIMILAR PURPOSES –

Part 2-1: Particular requirements for connecting devices
as separate entities with screw-type clamping units

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60998-2-1 has been prepared by subcommittee 23F: Connecting
devices, of IEC technical committee 23: Electrical accessories.
This second edition cancels and replaces the first edition published in 1990, and constitutes
a technical revision.
The text of this standard is based on the following documents:
FDIS Report on voting
23F/142/FDIS 23F/148/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
This standard constitutes Part 2-1 of the IEC 60998 series, published under the general title
Connecting devices for low voltage circuits for household and similar purposes. This series
consists of Part 1, devoted to general requirements, and various Parts 2, devoted to particular
requirements.
– 8 – 60998-2-1 © CEI:2002
Au moment de la publication de la présente partie, les parties suivantes sont déjà publiées:
Partie 1: Règles générales
Partie 2-1: Règles particulières pour dispositifs de connexion en tant que parties séparées
avec organes de serrage à vis
Partie 2-2: Règles particulières pour dispositifs de connexion en tant que parties séparées
avec organes de serrage sans vis
Partie 2-3: Règles particulières pour dispositifs de connexion en tant que parties séparées
avec organes de serrage à perçage d’isolant
Partie 2-4: Règles particulières pour dispositifs de connexion par épissure
Partie 2-5: Règles particulières pour les boîtes de connexion (jonction et/ou dérivation) pour
bornes ou dispositifs de connexion.
La présente Partie 2-1 est destinée à être utilisée conjointement avec la CEI 60998-1. Elle a
été établie sur la base de la deuxième édition (2002) de cette norme.
Elle complète ou modifie les articles correspondants de la CEI 60998-1 de façon à la
transformer en norme CEI: Règles particulières pour dispositifs de connexion en tant que
parties séparées avec organes de serrage à vis.
Lorsqu'un paragraphe particulier de la Partie 1 n'est pas mentionné dans cette Partie 2-1, ce
paragraphe s'applique pour autant qu'il est raisonnable. Lorsque la présente nome spécifie
«addition», «modification» ou «remplacement», la prescription, la modalité d'essai ou le
commentaire correspondant de la Partie 1 doit être adapté en conséquence.
Dans la présente norme:
a) les caractères d'imprimerie suivants sont utilisés:
– prescriptions proprement dites: caractères romains;
– modalités d'essais: caractères italiques;
– commentaires: petits caractères romains.
b) les paragraphes et les figures qui sont complémentaires à ceux de la Partie 1 sont
numérotés à partir de 101; les annexes complémentaires sont appelées AA, BB, etc.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2010. A cette
date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60998-2-1 © IEC:2002 – 9 –
At the moment of the publication of this part, the following parts had already been published.
Part 1: General requirements
Part 2-1: Particular requirements for connecting devices as separate entities with screw-type
clamping units
Part 2-2: Particular requirements for connecting devices as separate entities with screwless-
type clamping units
Part 2-3: Particular requirements for connecting devices as separate entities with insulation
piercing clamping units
Part 2-4: Particular requirements for twist-on connecting devices
Part 2-5: Particular requirements for connecting boxes (junction and/or tapping) for terminals
or connecting devices.
This Part 2-1 is intended to be used in conjunction with IEC 60998-1. It was established on the
basis of the second edition (2002) of that standard.
It supplements or modifies the corresponding clauses in IEC 60998-1,so as to convert that
publication into the IEC standard: Particular requirements for connecting devices as separate
entities with screw-type clamping units.
Where a particular subclause of Part 1 is not mentioned in this Part 2-1, that subclause applies
as far as is reasonable. Where this standard states “addition”, “modification” or “replacement”,
the relevant requirements, test specification or explanatory matter in Part 1 should be adapted
accordingly.
In this standard
a) the following print types are used:
– requirements proper: in roman type;
– test specifications: in italic type;
– explanatory matter: in smaller roman type.
b) Subclauses and figures which are additional to those in Part 1 are numbered starting
from 101; additional annexes are lettered AA, BB, etc.
The committee has decided that the contents of this publication will remain unchanged until 2010.
At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 10 – 60998-2-1 © CEI:2002
DISPOSITIFS DE CONNEXION POUR CIRCUITS BASSE TENSION
POUR USAGE DOMESTIQUE ET ANALOGUE
Partie 2-1: Règles particulières pour dispositifs de connexion
en tant que parties séparées avec organes de serrage à vis
1 Domaine d'application
L'article de la Partie 1 est applicable avec l'exception suivante:
Addition:
La présente norme s'applique aux dispositifs de connexion avec organes de serrage à vis
essentiellement appropriés pour le raccordement des conducteurs non préparés.
2 Références normatives
L'article de la Partie 1 est applicable.
3 Définitions
L'article de la Partie 1 est applicable avec l'exception suivante:
Définitions complémentaires:
3.101
borne à vis
borne pour le raccordement de deux ou plusieurs conducteurs au moyen d'organes de serrage
à vis
3.101.1
borne à trou
borne dans laquelle les âmes des conducteurs sont introduites dans un trou ou dans un
logement, où elles sont serrées sous le corps de la vis ou des vis. La pression de serrage peut
être appliquée directement sur les âmes ou au moyen d'un intermédiaire placé entre le corps
de la vis et les âmes des conducteurs.
NOTE Des exemples de bornes à trou sont donnés à la Figure 101.
3.101.2
borne à serrage sous tête de vis
borne dans laquelle les âmes des conducteurs sont serrées sous la tête d'une ou plusieurs vis.
La pression de serrage peut être appliquée directement par la tête d'une vis ou au moyen d'un
intermédiaire tel qu'une rondelle, une plaquette ou un dispositif empêchant le conducteur ou
ses brins de s'échapper.
NOTE Des exemples de bornes à serrage sous tête de vis sont donnés à la Figure 102.

60998-2-1 © IEC:2002 – 11 –
CONNECTING DEVICES FOR LOW-VOLTAGE CIRCUITS
FOR HOUSEHOLD AND SIMILAR PURPOSES –
Part 2-1: Particular requirements for connecting devices
as separate entities with screw-type clamping units
1 Scope
This clause of Part 1 is applicable except as follows:
Addition:
This standard applies to connecting devices with screw-type clamping units primarily suitable
for connecting unprepared conductors.
2 Normative references
This clause of Part 1 is applicable.
3 Definitions
This clause of Part 1 is applicable except as follows:
Additional definitions:
3.101
screw-type terminal
terminal for the connection of two or more conductors by means of screw-type clamping units
3.101.1
pillar terminal
terminal in which the conductors are inserted into a hole or cavity, where they are clamped
under the shank of a screw or screws. The clamping pressure may be applied directly by the
shank of the screw or through an intermediate part to which pressure is applied by the shank of
the screw
NOTE Examples of pillar terminals are given in Figure 101.
3.101.2
screw terminal
terminal in which the conductors are clamped under the head of one or more screws. The
clamping pressure may be applied directly by the head of a screw or through an intermediate
part, such as a washer, a clamping plate or an anti-spread device
NOTE Examples of screw terminals are given in Figure 102.

– 12 – 60998-2-1 © CEI:2002
3.101.3
borne à goujon fileté
borne dans laquelle les âmes des conducteurs sont serrées sous un écrou. La pression de
serrage peut être appliquée directement par un écrou de forme appropriée ou au moyen d'un
intermédiaire tel qu'une rondelle, une plaquette ou un dispositif empêchant le conducteur ou
ses brins de s'échapper.
NOTE Des exemples de bornes à goujon fileté sont donnés à la Figure 102.
3.101.4
borne à plaquette
borne dans laquelle les âmes des conducteurs sont serrées sous une plaquette au moyen de
deux ou plusieurs vis ou écrous.
NOTE Des exemples de bornes à plaquette sont donnés à la Figure 103.
3.101.5
borne à capot taraudé
borne dans laquelle les âmes des conducteurs sont serrées contre le fond d'une fente
pratiquée dans un goujon fileté au moyen d'un écrou, d'une rondelle de forme appropriée
placée sous l'écrou, d'un téton central si l'écrou est un écrou borgne ou par d'autres moyens
aussi efficaces pour transmettre la pression aux âmes à l'intérieur de la fente.
NOTE Des exemples de bornes à capot taraudé sont donnés à la Figure 104.
4 Généralités
L'article de la Partie 1 est applicable.
5 Notes générales sur les essais
L'article de la Partie 1 est applicable avec l'exception suivante:
5.3 Remplacement:
Les essais sont effectués selon les séquences listées pour chaque lot en annexe BB.
5.4 Remplacement de la première phrase par la suivante:
Le nombre d’échantillons neufs nécessaire pour les essais est divisé en lots selon l'annexe BB
et la conformité à cette norme est établie si tous les essais sont satisfaisants.
6 Caractéristiques principales
L'article de la Partie 1 est applicable.
7 Classification
L'article de la Partie 1 est applicable.

60998-2-1 © IEC:2002 – 13 –
3.101.3
stud terminal
terminal in which the conductors are clamped under a nut. The clamping pressure may be
applied directly by a suitably shaped nut or through an intermediate part, such as a washer,
clamping plate or an anti-spread device
NOTE Examples of stud terminals are given in Figure 102.
3.101.4
saddle terminal
terminal in which the conductors are clamped under a saddle by means of two or more screws
or nuts
NOTE Examples of saddle terminals are given in Figure 103.
3.101.5
mantle terminal
terminal in which the conductors are clamped against the base of a slot in a threaded stud by
means of a nut, by a suitably shaped washer placed under the nut, by a central peg if the nut is
a cap nut, or by an equally effective means for transmitting the pressure from the nut to the
conductors within the slot
NOTE Examples of mantle terminals are given in Figure 104.
4 General
This clause of Part 1 is applicable.
5 General notes on tests
This clause of Part 1 is applicable except as follows:
5.3 Replacement:
The tests are carried out in the sequence listed for each set in annex BB.
5.4 Replacement of the first sentence by the following:
The necessary number of new samples to be submitted to the tests is divided into sets as
detailed in annex BB and this standard is met if all tests are satisfied.
6 Main characteristics
This clause of Part 1 is applicable.
7 Classification
This clause of Part 1 is applicable.

– 14 – 60998-2-1 © CEI:2002
8 Marquage
L'article de la Partie 1 est applicable avec l'exception suivante:
8.1 Addition:
Les bornes doivent être marquées selon 10.103, s'il y a lieu.
Paragraphes additionnels:
8.101 Si le fabricant déclare que la performance de ses dispositifs dépasse les exigences
minimales des paragraphes 10.101 et 10.102, alors il devra énoncer dans ses feuilles de
données, dans son catalogue, ou dans ses emballages les types, les sections maximales et
minimales des conducteurs qui peuvent être connectés, ainsi que le nombre maximal de
conducteurs qui peuvent être connectés simultanément à chaque organe de serrage.
9 Protection contre les chocs électriques
L'article de la Partie 1 est applicable.
10 Connexion des conducteurs
L'article de la Partie 1 est applicable avec l'exception suivante:
Paragraphes complémentaires:
10.101 Les bornes doivent accepter deux ou plusieurs conducteurs de sections nominales ou
de composition identiques ou différentes. Les bornes doivent accepter des conducteurs rigides
et/ou souples non préparés.
10.102 Chaque borne doit accepter des conducteurs des sections et des types indiqués au
Tableau 101 pour les valeurs correspondantes de la capacité de connexion assignée. De plus,
les bornes doivent permettre le raccordement approprié au moins des deux plus petites
sections successives, par exemple:
a) une borne ayant une capacité de connexion assignée de 1 mm doit serrer correctement
2 2 2
des conducteurs rigides et/ou souples de 0,5 mm , 0,75 mm et 1 mm ;
b) une borne ayant une capacité de connexion assignée de 10 mm doit serrer correctement
2 2 2
des conducteurs rigides de 4 mm , 6 mm et 10 mm et/ou des conducteurs souples de
2 2
4 mm et 6 mm .
c) une borne ayant une capacité de connexion assignée de 25 mm doit serrer correctement
2 2 2
des conducteurs rigides de 10 mm , 16 mm et 25 mm et/ou des conducteurs souples de
2 2 2
6 mm , 10 mm et 16 mm .
d) une borne pour conducteurs souples uniquement et ayant une capacité de connexion de
2 2 2 2
25 mm doit serrer correctement des conducteurs souples de 10 mm , 16 mm et 25 mm .

60998-2-1 © IEC:2002 – 15 –
8 Marking
This clause of Part 1 is applicable except as follows:
8.1 Addition:
The terminal shall be marked according to 10.103, if applicable.
Additional subclauses:
8.101 If the manufacturer declares that the performance of his devices exceeds the minimum
requirements of subclauses 10.101 and 10.102 then he shall state in his data sheets or
catalogue or on his packaging the types, the maximum and minimum cross-sectional area of
conductors that can be connected and the maximum number of conductors that can be
connected simultaneously to each clamping unit.
9 Protection against electric shock
This clause of Part 1 is applicable.
10 Connection of conductors
This clause of Part 1 is applicable except as follows:
Additional subclauses:
10.101 Terminals shall accept two or more conductors of the same or of different nominal
cross-sectional areas or compositions. Terminals shall accept rigid and/or flexible unprepared
conductors.
10.102 Each terminal shall accept conductors of cross-sectional areas and types as indicated
in Table 101, for the relevant values of the rated connecting capacity. Terminals shall provide,
in addition, appropriate connection of at least the two successive smaller cross-sectional
areas, for example,
a) a terminal having the rated connecting capacity of 1 mm² shall clamp reliably a rigid and/or
flexible conductor of 0,5 mm², 0,75 mm² and 1 mm²;
b) a terminal having the rated connecting capacity of 10 mm² shall clamp reliably rigid
conductors of 4 mm², 6 mm² and 10 mm² and/or flexible conductors of 4 mm² and 6 mm².
c) a terminal having the rated connecting capacity of 25 mm² shall clamp reliably rigid
conductors of 10 mm², 16 mm² and 25 mm² and/or flexible conductors of 6 mm², 10 mm²
and 16 mm².
d) a terminal for flexible conductors only and having a rated connecting capacity of 25 mm²
shall clamp reliably flexible conductors of 10 mm², 16 mm² and 25 mm².

– 16 – 60998-2-1 © CEI:2002
Tableau 101 – Capacité de connexion assignée et conducteurs raccordables
Conducteurs raccordables et leurs diamètres théoriques
Capacité de
Métrique
connexion
Rigides Souples
assignée
Massifs Câblés
mm² mm² ø mm ø mm mm² ø mm
0,2 0,2 0,51 0,53 0,2 0,61
0,34 0,34 0,63 0,66 0,34 0,8
0,5 0,5 0,9 1,1 0 ,5 1,1
0,75 0,75 1,0 1,2 0,75 1,3
1,0 1,0 1,2 1,4 1,0 1,5
1,5 1,5 1,5 1,7 1,5 1,8
a
2,5 2,5 1,9 2,2 2,5 2,3
a
4,0 4,0 2,4 2,7 4,0 2,9
a
6,0 6,0 2,9 3,3 4,0 2,9
10,0 10,0 3,7 4,2 6,0 3,9
16,0 16,0 4,6 5,3 10,0 5,1
25,0 25,0 - 6,6 16,0 6,3
35,0 35,0 - 7,9 25,0 7,8
NOTE 1 Les diamètres des conducteurs rigides et souples les plus gros sont basés sur le
Tableau I de la CEI 60228 et de la CEI 60344 et pour les conducteurs AWG, sur les
Publications ASTM B172-71, ICEA S-19-81, ICEA S-66-524 et ICEA S-65-516.
NOTE 2 La correspondance pour les conducteurs AWG est donnée dans le tableau DD.2
de l’annexe DD.
a
Dimensions pour les conducteurs souples de classe 5 uniquement, conformes à la
CEI 60228A.
10.103 Sauf spécification contraire du constructeur, les bornes doivent accepter les
conducteurs rigides et souples indiqués dans la colonne «conducteurs raccordables» du
Tableau 101 pour leur capacité de connexion assignée; dans ce cas, aucun marquage n'est
nécessaire. Si une borne ne peut accepter qu'un type de conducteur (par exemple rigide ou
souple) cela doit être soit clairement marqué sur le produit fini par la lettre “r” ou “f”, soit
indiqué sur la plus petite unité d'emballage ou sur la notice technique et sur les catalogues.
La conformité aux prescriptions de 10.101 à 10.103 est vérifiée par examen, et par l'essai
suivant:
L'essai est effectué sur des bornes équipées de conducteurs en cuivre indiqués en 10.102, les
conducteurs du plus petit et du plus gros diamètre étant placés alternativement dans chaque
organe de serrage.
Les vis et écrous sont serrés et desserrés cinq fois au moyen d'un tournevis ou d'une clé
adaptée; le couple de serrage doit être conforme à la colonne appropriée du Tableau 102 ou,
alternativement, avec la valeur de couple la plus élevée établie par le fabricant.
Une extrémité vierge de conducteur est utilisée chaque fois que la vis ou l'écrou est desserré.

60998-2-1 © IEC:2002 – 17 –
Table 101 – Rated connecting capacity and connectable conductors
Connectable conductors and their theoretical diameters
Rated
Metric
connecting
Rigid Flexible
capacity
Solid Stranded
mm² mm² ø mm ø mm mm² ø mm
0,2 0,2 0,51 0,53 0,2 0,61
0,34 0,34 0,63 0,66 0,34 0,8
0,5 0,5 0,9 1,1 0 ,5 1,1
0,75 0,75 1,0 1,2 0,75 1,3
1,0 1,0 1,2 1,4 1,0 1,5
1,5 1,5 1,5 1,7 1,5 1,8
a
2,5 2,5 1,9 2,2 2,5
2,3
a
4,0 4,0 2,4 2,7 4,0
2,9
a
6,0 6,0 2,9 3,3 4,0 2,9
10,0 10,0 3,7 4,2 6,0 3,9
16,0 16,0 4,6 5,3 10,0 5,1
25,0 25,0 - 6,6 16,0 6,3
35,0 35,0 - 7,9 25,0 7,8
NOTE 1 Diameters of the largest rigid and flexible conductors are based on Table 1 of
IEC 60228 and IEC 60344 and for AWG conductors, on ASTM B172-71, ICEA Publication
S 19-81, ICEA Publication S-66-524 and ICEA Publication S-65-516.
NOTE 2 Correspondence with AWG is given in Table DD.2 in Annex DD
a
Dimensions for Class 5 flexible conductors only, according to IEC 60228A.
10.103 Unless otherwise specified by the manufacturer, terminals shall accept rigid and
flexible conductors indicated in the connectable conductors column of Table 101 corresponding
to their rated connecting capacity; in this case no markings are necessary. If a terminal can
accept only one type of conductor (for example, rigid or flexible) this shall either be clearly
marked on the end product, for connecting purposes, by the letter “r” or “f” or indicated on the
smallest package unit or in technical information and catalogues.
Compliance with the requirements of 10.101 to 10.103 is checked by inspection and by the
following test.
The test is carried out on terminals with copper conductors in accordance with 10.102, the
smallest and largest diameter conductors being placed in each clamping unit alternatively.
Screws and nuts are tightened and loosened 5 times by means of a suitable screwdriver or
spanner, the tightening torque shall be in accordance with the appropriate column of Table 102
or alternatively in accordance with the higher torque value stated by the manufacturer.
A new conductor end is used each time the screw or nut is loosened.

– 18 – 60998-2-1 © CEI:2002
Tableau 102 – Diamètre nominal du filetage
Diamètre nominal Couple
du filetage
Nm
mm
I II III IV V
Supérieur Inférieur
à ou égal à
- 1,6 0,05 - 0,1 0,1 -
1,6 2,0 0,1 - 0,2 0,2 -
2,0 2,8 0,2 - 0,4 0,4 -
2,8 3,0 0,25 - 0,5 0,5 -
3,0 3,2 0,3 - 0,6 0,6 -
3,2 3,6 0,4 - 0,8 0,8 -
3,6 4,1 0,7 1,2 1,2 1,2 1,2
4,1 4,7 0,8 1,2 1,8 1,8 1,8
4,7 5,3 0,8 1,4 2,0 2,0 2,0
5,3 6,0 1,2 1,8 2,5 3,0 3,0
6,0 8,0 2,5 2,5 3,5 6,0 4,0
8,0 10,0 - 3,5 4,0 10,0 6,0
10,0 12,0 - 4,0 - - 8,0
12,0 15,0 - 5,0 - - 10,0
La colonne I s'applique aux vis sans têtes, si la vis, lorsqu'elle est serrée, ne dépasse pas du trou, et
aux autres vis qui ne peuvent pas être serrées au moyen d'un tournevis dont la lame est plus large
que le diamètre de la vis.
La colonne II s'applique aux écrous des bornes à capot taraudé qui sont serrés au moyen d'un
tournevis.
La colonne III s'applique aux autres vis des bornes qui sont serrées au moyen d'un tournevis.
La colonne IV s'applique aux vis et écrous, autres que les écrous des bornes à capot taraudé, qui
sont serrés par d'autres moyens qu'un tournevis.
La colonne V s'applique aux écrous des bornes à capot taraudé qui sont serrés par d'autres moyens
qu'un tournevis.
Lorsqu'une vis a une tête hexagonale fendue et que les valeurs des colonnes III et IV sont
différentes, l'essai est effectué deux fois, d'abord sur un lot de trois échantillons, en appliquant
à la tête hexagonale le couple spécifié dans la colonne IV, puis sur un autre lot de trois
échantillons en appliquant le couple spécifié dans la colonne III au moyen d'un tournevis. Si les
valeurs des colonnes III et IV sont les mêm
...
