IEC 60931-1:1996/AMD1:2002

NORME CEI
INTERNATIONALE IEC
60931-1
INTERNATIONAL
STANDARD
AMENDEMENT 1
AMENDMENT 1
2002-12
Amendement 1
Condensateurs shunt de puissance non
autorégénérateurs pour réseaux à courant
alternatif de tension assignée inférieure
ou égale à 1 000 V –
Partie 1:
Généralités – Caractéristiques fonctionnelles,
essais et valeurs assignées – Règles de sécurité –
Guide d'installation et d'exploitation
Amendment 1
Shunt power capacitors of the non-self-healing
type for a.c. systems having a rated voltage
up to and including 1 000 V –
Part 1:
General – Performance, testing and rating –
Safety requirements – Guide for installation
and operation
 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
C
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

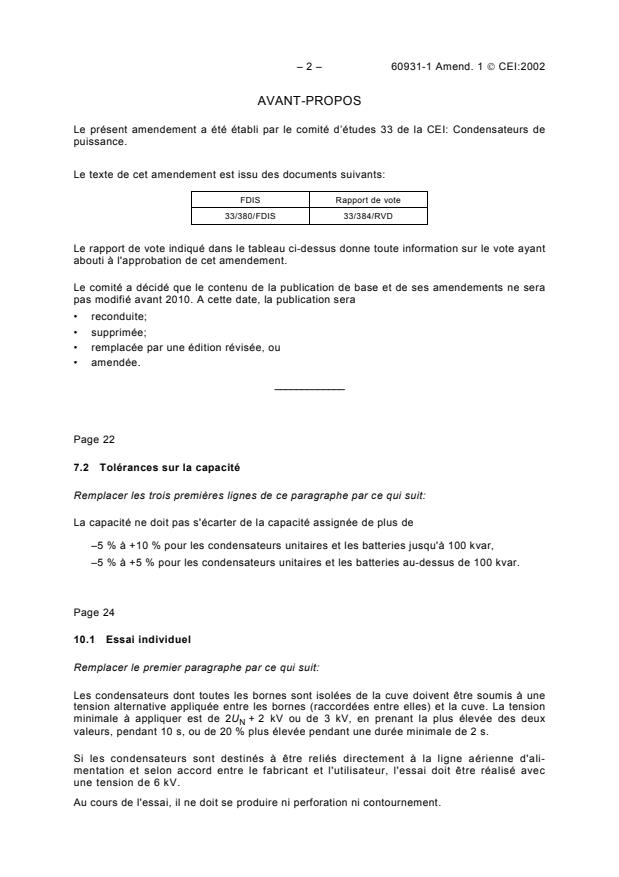

– 2 – 60931-1 Amend. 1  CEI:2002
AVANT-PROPOS
Le présent amendement a été établi par le comité d’études 33 de la CEI: Condensateurs de
puissance.
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
33/380/FDIS 33/384/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2010. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
_____________
Page 22
7.2 Tolérances sur la capacité
Remplacer les trois premières lignes de ce paragraphe par ce qui suit:
La capacité ne doit pas s'écarter de la capacité assignée de plus de
–5 % à +10 % pour les condensateurs unitaires et les batteries jusqu'à 100 kvar,
–5 % à +5 % pour les condensateurs unitaires et les batteries au-dessus de 100 kvar.
Page 24
10.1 Essai individuel
Remplacer le premier paragraphe par ce qui suit:
Les condensateurs dont toutes les bornes sont isolées de la cuve doivent être soumis à une
tension alternative appliquée entre les bornes (raccordées entre elles) et la cuve. La tension
minimale à appliquer est de 2U + 2 kV ou de 3 kV, en prenant la plus élevée des deux
N
valeurs, pendant 10 s, ou de 20 % plus élevée pendant une durée minimale de 2 s.
Si les condensateurs sont destinés à être reliés directement à la ligne aérienne d'ali-
mentation et selon accord entre le fabricant et l'utilisateur, l'essai doit être réalisé avec
une tension de 6 kV.
Au cours de l'essai, il ne doit se produire ni perforation ni contournement.

60931-1 Amend. 1  IEC:2002 – 3 –
FOREWORD
This amendment has been prepared by IEC technical committee 33: Power capacitors.
The text of this amendment is based on the following documents:
FDIS Report on voting
33/380/FDIS 33/384/RVD
Full information on the voting for the approval of this amendment can be found in the report
on voting indicated in the above table.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until 2010. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
_____________
Page 23
7.2 Capacitance tolerances
Replace the first three lines of this subclause by the following:
The capacitance shall not di
...
