IEC 60269-4:1986/AMD2:2002

NORME CEI
INTERNATIONALE IEC
60269-4
INTERNATIONAL
STANDARD
AMENDEMENT 2
AMENDMENT 2
2002-10
Amendement 2
Fusibles basse tension –
Partie 4:
Prescriptions supplémentaires concernant
les éléments de remplacement utilisés pour la
protection des dispositifs à semiconducteurs
Amendment 2
Low-voltage fuses –
Part 4:
Supplementary requirements for fuse-links
for the protection of semiconductor devices

 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
K
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

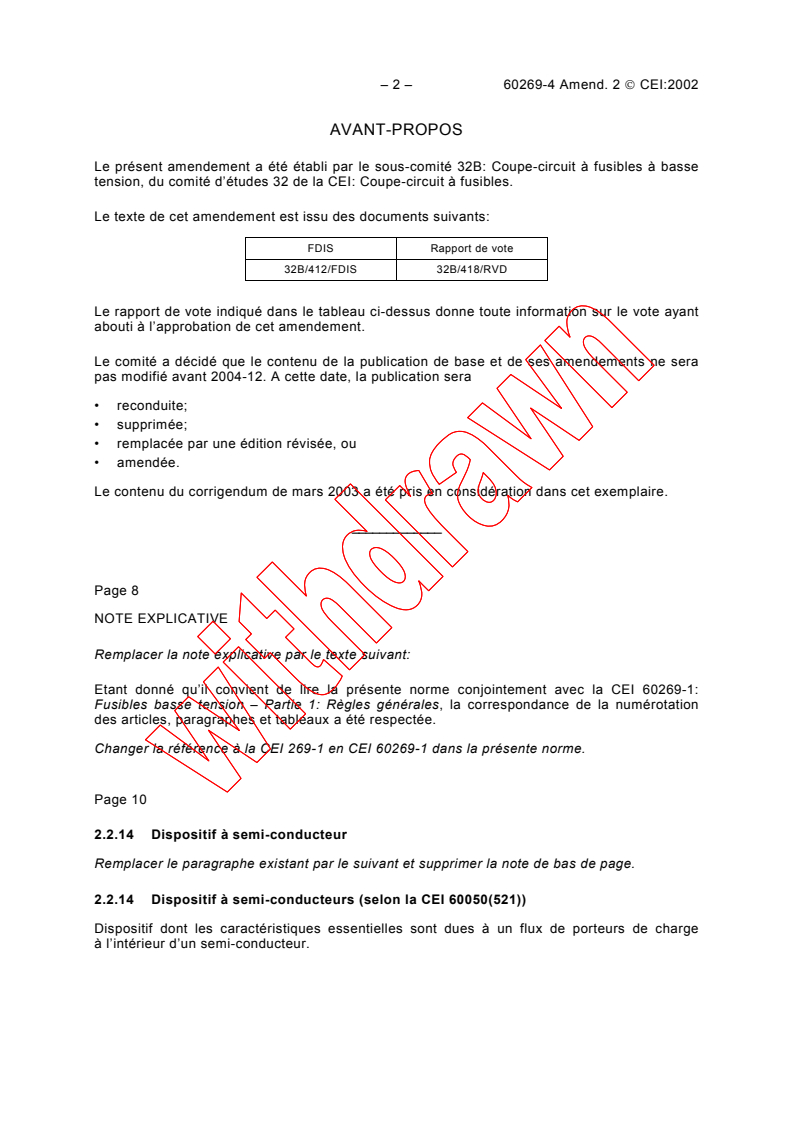

– 2 – 60269-4 Amend. 2  CEI:2002

AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 32B: Coupe-circuit à fusibles à basse

tension, du comité d’études 32 de la CEI: Coupe-circuit à fusibles.

Le texte de cet amendement est issu des documents suivants:

FDIS Rapport de vote
32B/412/FDIS 32B/418/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de cet amendement.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2004-12. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
Le contenu du corrigendum de mars 2003 a été pris en considération dans cet exemplaire.
_____________
Page 8
NOTE EXPLICATIVE
Remplacer la note explicative par le texte suivant:
Etant donné qu’il convient de lire la présente norme conjointement avec la CEI 60269-1:
Fusibles basse tension – Partie 1: Règles générales, la correspondance de la numérotation
des articles, paragraphes et tableaux a été respectée.
Changer la référence à la CEI 269-1 en CEI 60269-1 dans la présente norme.

Page 10
2.2.14 Dispositif à semi-conducteur
Remplacer le paragraphe existant par le suivant et supprimer la note de bas de page.
2.2.14 Dispositif à semi-conducteurs (selon la CEI 60050(521))
Dispositif dont les caractéristiques essentielles sont dues à un flux de porteurs de charge
à l’intérieur d’un semi-conducteur.

60269-4 Amend. 2 © IEC:2002 – 3 –

FOREWORD
This amendment has been prepared by subcommittee 32B: Low-voltage fuses, of IEC tech-

nical committee 32: Fuses.
The text of this amendment is based on the following documents:

FDIS Report on voting
32B/412/FDIS 32B/418/RVD
Full information on the voting for the approval of this amendment can be found in the report
on voting indicated in the above table.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until 2004-12. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
The contents of the corrigendum of March 2003 have been included in this copy.
_____________
Page 9
EXPLANATORY NOTE
Replace the existing explanatory note by the following:
In view of the fact that this standard should be read together with IEC 60269-1: Low-voltage
fuses – Part 1: General requirements, the numbering of its clauses, subclauses and tables is
made to correspond to the latter.
Change reference IEC 269-1 to IEC 60269-1 throughout this standard.

Page 11
2.2.14 Semiconductor device
Replace the existing subclause by the following and delete the footnote at the bottom of the
page.
2.2.14 Semiconductor device (according to IEC 60050(521))
A device whose essential characteristics are due to the flow of charge carriers within a
semiconductor.

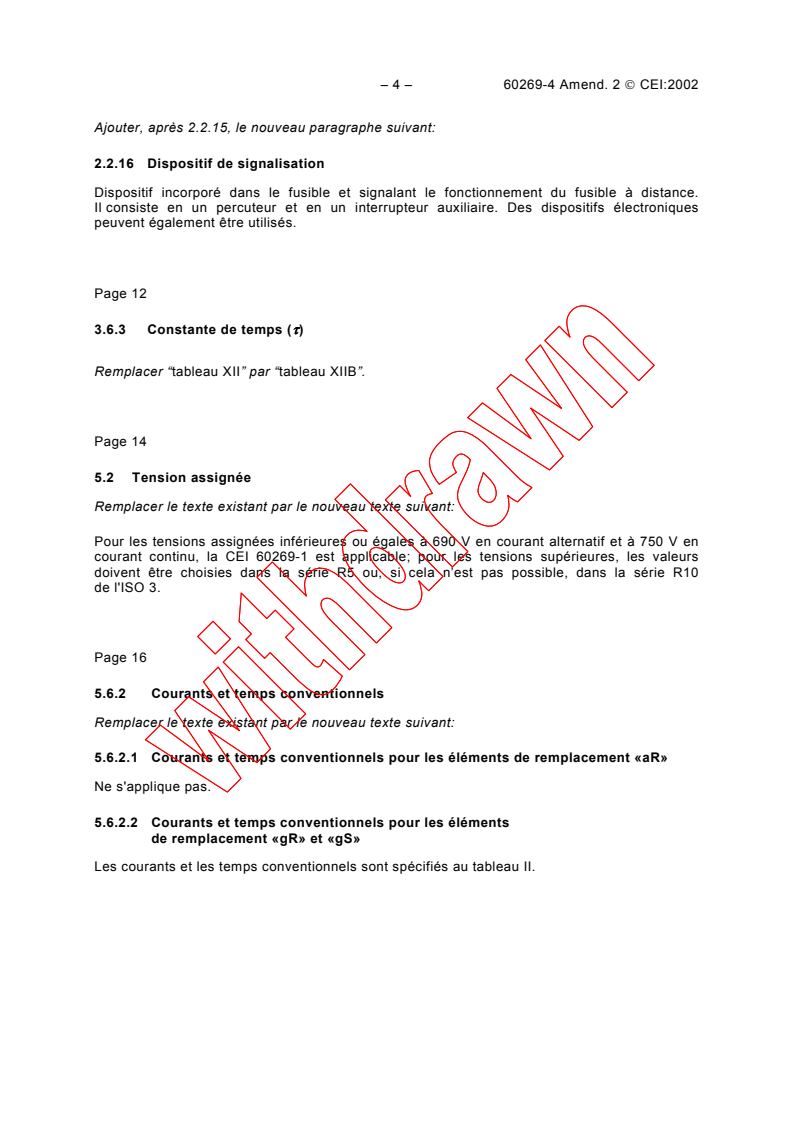

– 4 – 60269-4 Amend. 2  CEI:2002

Ajouter, après 2.2.15, le nouveau paragraphe suivant:

2.2.16 Dispositif de signalisation

Dispositif incorporé dans le fusible et signalant le fonctionnement du fusible à distance.

Il consiste en un percuteur et en un interrupteur auxiliaire. Des dispositifs électroniques

peuvent également être utilisés.

Page 12
3.6.3 Constante de temps (ττττ)
Remplacer “tableau XII” par “tableau XIIB”.
Page 14
5.2 Tension assignée
Remplacer le texte existant par le nouveau texte suivant:
Pour les tensions assignées inférieures ou égales à 690 V en courant alternatif et à 750 V en
courant continu, la CEI 60269-1 est applicable; pour les tensions supérieures, les valeurs
doivent être choisies dans la série R5 ou, si cela n’est pas possible, dans la série R10
de l'ISO 3.
Page 16
5.6.2 Courants et temps conventionnels
Remplacer le texte existant par le nouveau texte suivant:
5.6.2.1 Courants et temps conventionnels pour les éléments de remplacement «aR»
Ne s'applique pas.
5.6.2.2 Courants et temps conventionnels pour les éléments
de remplacement «gR» et «gS»
Les courants et les temps conventionnels sont spécifiés au tableau II.

60269-4 Amend. 2 © IEC:2002 – 5 –

Add, after 2.2.15, the following new subclause:

2.2.16 Signalling device
A device forming part of the fuse and signalling the fuse operation to a remote place.

A signalling device consists of a striker and an auxiliary switch. Electronic devices may also

be used.
Page 13
3.6.3 Time constant (ττττ)
Replace “table XII” by “table XIIB”.
Page 15
5.2 Rated voltage
Replace the existing subclause by the following:
For rated a.c. voltages up to 690 V and d.c. voltages up to 750 V, IEC 60269-1 applies; for
higher voltages, the values shall be selected from the R5 series or, where not possible, from
the R10 series of ISO 3.
Page 17
5.6.2 Conventional times and currents
Replace the existing text by the following:
5.6.2.1 Conventional times and currents for “aR” fuse-links
Not applicable.
5.6.2.2 Conventional times and currents for “gR” and “gS” fuse-links
The conventional times and currents are given in table II.

– 6 – 60269-4 Amend. 2  CEI:2002

Tableau II – Courants et temps conventionnels pour les éléments
de remplacement «gR» et «gS»
Courant conventionnel
Courant assigné Temps conventionnel

Type «gR» Type «gS»
A h
I I I I
nf f nf f
I ≤ 63
n
63 < I ≤ 160
n
1,1 I 1,6 I 1,25 I 1,6 I
n n n n
160 < I ≤ 400 3
n
400 < I 4
n
Page 2 de l’amendement 1
5.7.1 Pouvoir de coupure et catégorie d’emploi
Remplacer le texte existant par le nouveau texte suivant:
La première lettre doit indiquer le pouvoir de coupure:
– élément de remplacement «a» (élément de remplacement pouvant couper une partie des
courants seulement, voir 7.4);
– élément de remplacement «g» (élément de remplacement pouvant couper tous les
courants).
La seconde lettre «R» ou «S» doit indiquer la catégorie d’emploi pour les éléments de
remplacement conformes à cette norme pour la protection des dispositifs à semiconducteurs.
Le type «R» est plus rapide que le type «S» et donne des valeurs inférieures de I²t.
Le type «S» a une puissance dissipée inférieure au type «R» et permet d’améliorer l’utilisation
des conducteurs.
Page 20
6.2 Marquage des éléments de remplacement
Remplacer le texte existant par le texte suivant:
Le paragraphe 6.2 de la CEI 60269-1 s’applique avec les compléments suivants:
– référence d’identification du constructeur et/ou symboles permettant de trouver l’ensemble
des caractéristiques énumérées en 5.1.2 de la CEI 60269-1;
– catégorie d’emploi, «aR» ou «gR» ou «gS»;
– combinaison des symboles d’un fusible (5016) et d’un redresseur (5186) telle que ci-
dessous:
60269-4 Amend. 2 © IEC:2002 – 7 –

Table II – Conventional times and currents for “gR” and “gS” fuse-links

Conventional current
Rated current Conventional time
Type “gR” Type “gS”
A h
I I I I
nf f nf f
I ≤ 63 1
n
63 < I ≤ 160 2
n
1,1 I 1,6 I 1,25 I 1,6 I
n n n n
160 < I ≤ 400
n
400 < I 4
n
Page 3 of amendment 1
5.7.1 Breaking range and utilization category
Replace the existing text by the following:
The first letter shall indicate the breaking range:
− “a” fuse-links (partial range breaking capacity, see 7.4);
− “g” fuse-links (full range breaking capacity).
The second letter “R” and “S” shall indicate the utilization category for fuse-links complying
with this standard for the protection of semiconductor devices.
The type “R” is faster acting than type “S” and gives lower I t values.
The type “S” has lower power dissipation and gives enhanced utilization of cables compared
to type “R”.
Page 21
6.2 Markings on fuse-links
Replace the existing text by the following:

Subclause 6.2 of IEC 60269-1 applies with the following additions:
– manufacturer's identification reference and/or symbols enabling all the characteristics
listed in 5.1.2 of IEC 60269-1 to be found;
– utilization category, “aR” or “gR” or “gS”;
– a combination of symbols of a fuse (5016) and rectifier (5186) as shown below:

– 8 – 60269-4 Amend. 2  CEI:2002

Symbole 5016 de la CEI 60417-2 Symbole 5186 de la CEI 60417-2
7.4 Fonctionnement
Remplacer le texte existant par le nouveau texte suivant:
L'élément de remplacement doit être conçu et dimensionné de manière à pouvoir supporter
d’une façon continue tout courant inférieur ou égal à son courant assigné (voir 8.4.3.4).
L'élément de remplacement «aR» doit fonctionner et provoquer la coupure du circuit pour toute
valeur du courant inférieure ou égale au pouvoir de coupure assigné et au moins égale
à la valeur suffisante du courant pour faire fondre le ou les éléments fusibles dans les 30 s.
NOTE Des temps plus courts peuvent être choisis pour des applications spéciales en accord entre le constructeur
et l’utilisateur.
Pour les éléments de remplacement «gR» et «gS», dans le temps conventionnel:
− son élément fusible ne fond pas lorsqu’il est parcouru par un courant inférieur ou égal
au courant conventionnel de non-fusion (I ).
nf
− il fonctionne lorsqu'il est parcouru par un courant égal ou supérieur au courant de fusion
conventionnel (I ).
f
Page 22
8.1.4 Disposition du fusible
Remplacer le texte existant par le texte suivant et supprimer la note de bas de page.

L’élément de remplacement doit être disposé à l’air libre en atmosphère tranquille et, sauf
spécification contraire, en position verticale (voir 8.3.1). Des exemples de dispositions d’essai
sont données dans les figures 2a et 2b. Des dispositions d’essai pour d’autres types sont
indiquées dans la CEI 60269-2-1: Règles supplémentaires pour les fusibles destinés à être
utilisés par des personnes habilitées (fusibles pour usages essentiellement industriels) et la
CEI 60269-3-1: Règles supplémentaires pour les fusibles destinés â être utilisés par des
personnes non qualifiées (fusibles pour usages essentiellement domestiques et analogues).

60269-4 Amend. 2 © IEC:2002 – 9 –

Symbol 5016 in IEC 60417-2 Symbol 5186 in IEC 60417-2
7.4 Operation
Replace the existing text by the following:
The fuse-link shall be so designed and proportioned as to carry continuously any value of
current up to its rated current (see 8.4.3.4).
“aR” fuse-links shall operate and break the circuit for any current value not exceeding the
rated breaking capacity and not less than a current sufficient to melt the fuse element(s)
in a time not exceeding 30 s.
NOTE By agreement between manufacturer and user, shorter times may be chosen for special applications.
For “gR” and “gS” fuse-links within the conventional time:
− its fuse-element does not melt, when it carries any current not exceeding the conventional
non-fusing current (I );
nf
− it operates when it carries any current equal to or exceeding the conventional fusing
current (I ).
f
Page 23
8.1.4 Arrangement of the fuse-link

Replace the existing text by the following and delete the footnote at the bottom of the page.
The fuse-link shall be mounted open in surroundings free from draughts and, unless otherwise
specified, in a vertical position (see 8.3.1). Examples of test arrangements are given in figures
2a and 2b. Test arrangements for other kinds of fuse-links are given in IEC 60269-2-1:
Supplementary requirements for fuses for use by authorised persons (fuses mainly for
industrial application) and IEC 60269-3-1: Supplementary requirements for fuses for use by
unskilled persons (fuses mainly for household and similar applications).

– 10 – 60269-4 Amend. 2  CEI:2002

Remplacer le tableau VIIA existant par le nouveau tableau VIIA suivant:

Tableau VIIA – Liste des essais complets

Nombre d'éléments
Essai selon le paragraphe de remplacement

à essayer
8.3 Echauffement et puissance dissipée 1

8.4.3.1 a) Courant conventionnel de non-fusion 1

8.4.3.1 b) Courant conventionnel de fusion 1

8.4.3.2 Vérification du courant assigné 1
8.4.3.5 Essai conventionnel des conducteurs en surcharge 1
(pour les éléments de remplacement «gR» et «gS» seulement)
En courant alternatif:
8.5 N° 5 Pouvoir de coupure pour «gR» et «gS» 1
N° 2a Pouvoir de coupure pour «aR» 1
a
N° 2 Pouvoir de coupure
a
N° 1 Pouvoir de coupure
b
8.6 N° 10 Caractéristiques de fonctionnement
b
N° 9 Caractéristiques de fonctionnement
b
N° 8 Caractéristiques de fonctionnement
b
N° 7 Caractéristiques de fonctionnement
b
N° 6 Caractéristiques de fonctionnement
c
8.4.3.4 Vérification de la capacité de surcharge
En courant continu:
8.5 N° 13 Pouvoir de coupure et caractéristiques
de fonctionnement pour «gR» et «gS»
N° 12a Pouvoir de coupure et caractéristiques de
fonctionnement pour «aR»
N° 12 Pouvoir de coupure et caractéristiques
de fonctionnement
N° 11 Pouvoir de coupure et caractéristiques de
fonctionnement
a 2
S’applique également à la caractéristique I t de préarc si la température de l’air ambiant est de
20 °C ± 5 °C.
b 2
Les essais s'appliquent aux caractéristiques d'amplitude du courant coupé, I t, de la tension de
coupure et I t de préarc.
C
Il convient que le nombre des points où la capacité de surcharge est vérifiée soit déterminé par le
constructeur.
60269-4 Amend. 2 © IEC:2002 – 11 –

Replace the existing table VIIA by the following new table VIIA:

Table VIIA – List of complete tests

Number of fuse-links
Test according to subclause
to be tested
8.3 Temperature rise and power dissipation 1

8.4.3.1 a) Conventional non-fusing current 1

8.4.3.1 b) Conventional fusing current 1

8.4.3.2 Verification of rated current 1

8.4.3.5 Conventional cable overload test 1
(for “gR” and “gS” fuse-links only)
For a.c.:
8.5 No. 5 “gR” and ”gS” breaking capacity
No. 2a “aR” breaking capacity
a
No. 2 Breaking capacity
a
No. 1 Breaking capacity
b
8.6 No. 10 Operating characteristics tests 2
b
No. 9 Operating characteristics tests
b
No. 8 Operating characteristics tests
b
No. 7 Operating characteristics tests
b
No. 6 Operating characteristics tests
c
8.4.3.4 Verification of overload capability
For d.c.:
8.5 No. 13 “gR” and “gS” breaking capacity and operating
characteristics
No. 12a “aR” breaking capacity and operating characteristics
No. 12 Breaking capacity and operating characteristics
No. 11 Breaking capacity and operating characteristics
a 2
Valid for pre-arcing I t characteristics if ambient air temperature is 20 °C ± 5 °C.
b 2 2
The tests are valid for cut-off current, I t, arc voltage and pre-arcing I t characteristics.
c
The number of points at which the overload capability is verified should be at the manufacturer’s
discretion.
– 12 – 60269-4 Amend. 2  CEI:2002

Page 26
Insérer, après "8.4.3 Méthode d'essai et résultats à obtenir", le nouveau paragraphe suivant:

8.4.3.1 Vérification des courants conventionnels de non-fusion et de fusion

Eléments de remplacement «aR»:

Ne s'applique pas.
Eléments de remplacement «gR» et «gS»:
Il est autorisé d'effectuer les essais suivants sous une tension réduite:
a) l'élément de remplacement est soumis à son courant conventionnel de non-fusion (I )
nf
pendant un temps égal au temps conventionnel spécifié dans le tableau II. Il ne doit pas
fonctionner pendant ce temps;
b) l'élément de remplacement, après refroidissement jusqu'à la température ambiante, est
soumis au courant conventionnel de fusion (I). Il doit fonctionner dans le temps
f
conventionnel spécifié dans
...
