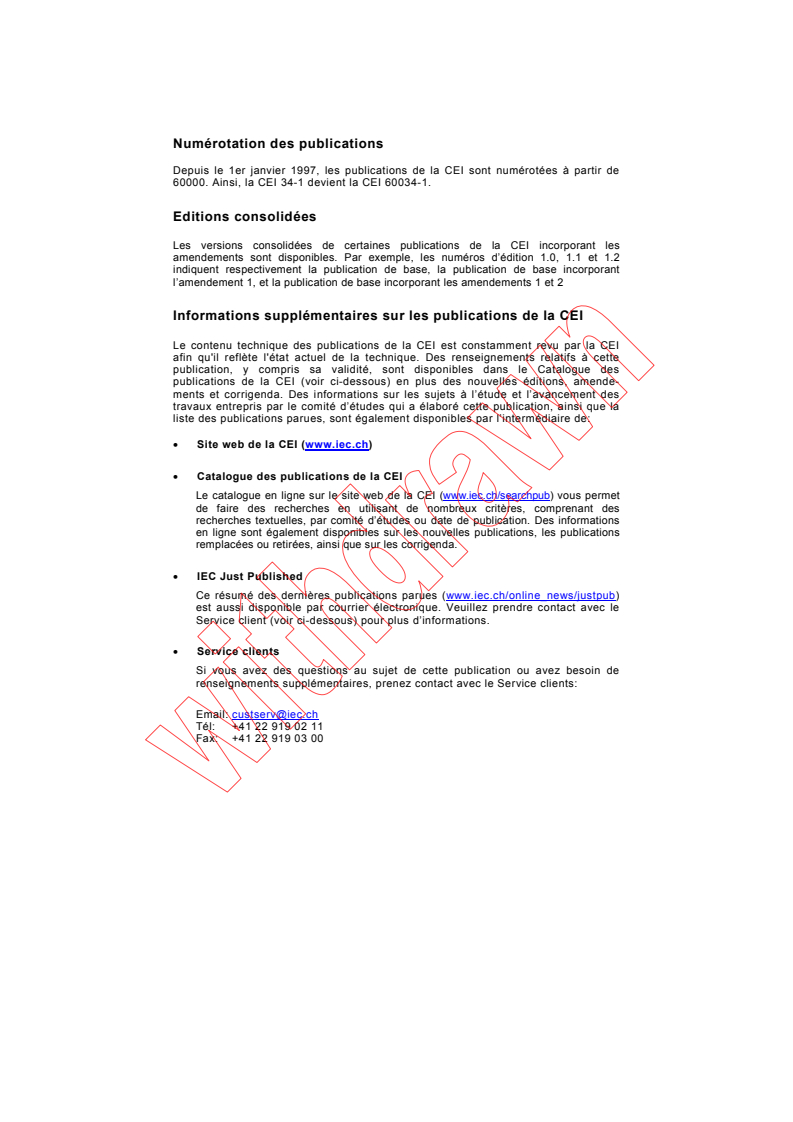

Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de

60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.

Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les

amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2

indiquent respectivement la publication de base, la publication de base incorporant

l’amendement 1, et la publication de base incorporant les amendements 1 et 2

Informations supplémentaires sur les publications de la CEI

Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)

• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.

• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.

• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:

Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
NORME CEI
INTERNATIONALE 61000-6-1
Deuxième édition
2005-03
Compatibilité électromagnétique (CEM) –
Partie 6-1:
Normes génériques –
Immunité pour les environnements résidentiels,
commerciaux et de l’industrie légère

© IEC 2005 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
P
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur

– 2 – 61000-6-1  CEI:2005

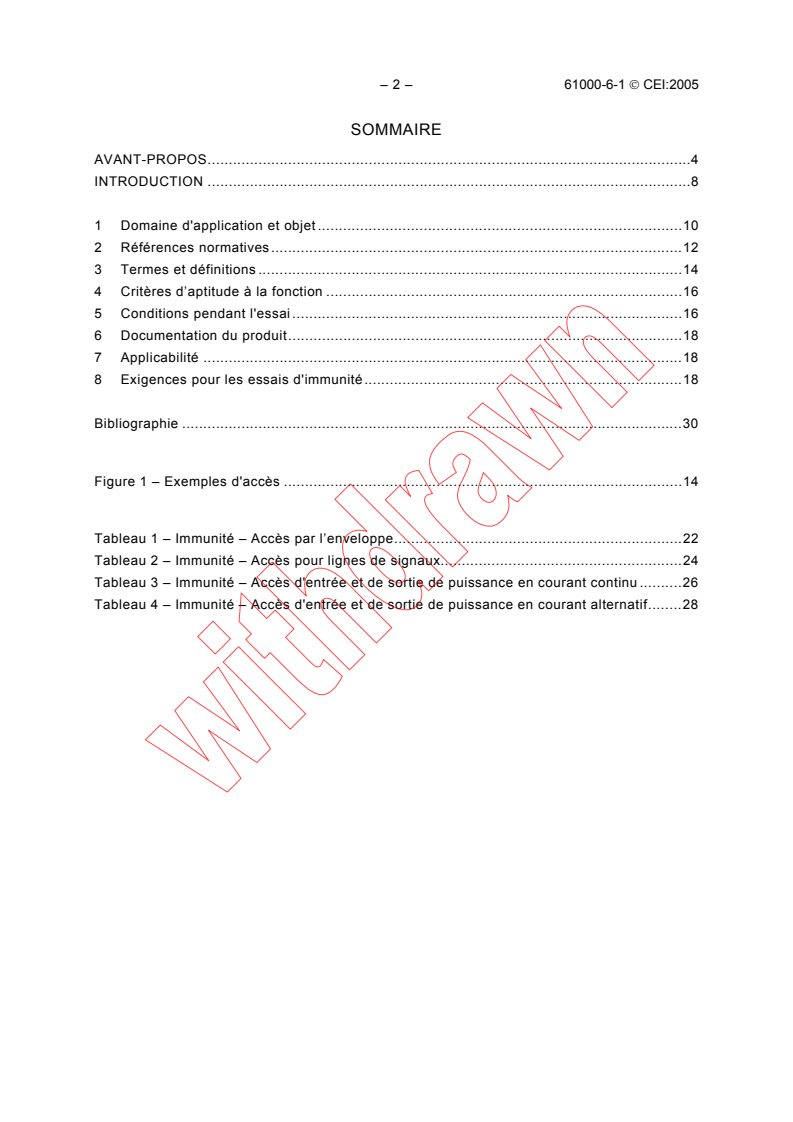

SOMMAIRE
AVANT-PROPOS.4

INTRODUCTION .8

1 Domaine d'application et objet .10

2 Références normatives.12

3 Termes et définitions .14

4 Critères d’aptitude à la fonction .16

5 Conditions pendant l'essai.16
6 Documentation du produit.18
7 Applicabilité .18
8 Exigences pour les essais d'immunité.18

Bibliographie .30

Figure 1 – Exemples d'accès .14

Tableau 1 – Immunité – Accès par l’enveloppe.22
Tableau 2 – Immunité – Accès pour lignes de signaux.24
Tableau 3 – Immunité – Accès d'entrée et de sortie de puissance en courant continu .26
Tableau 4 – Immunité – Accès d'entrée et de sortie de puissance en courant alternatif.28

– 4 – 61000-6-1  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) –

Partie 6-1: Normes génériques –

Immunité pour les environnements résidentiels,

commerciaux et de l'industrie légère

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire

l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La norme internationale CEI 61000-6-1 a été établie par le Comité d’Etudes 77: Compatibilité
électromagnétique.
Cette deuxième édition annule et remplace la première édition parue en 1997, dont elle
constitue une révision technique. Des changements techniques spécifiques ont été introduits
dans les Tableaux 1 à 4. La gamme de fréquences applicable aux essais réalisés selon la
CEI 61000-4-3 a été étendue à 1 GHz en conformité avec les technologies utilisées dans ce
domaine de fréquences. L’utilisation d’essais dans les guides d’onde TEM conformément à la
CEI 61000-4-20 a été introduite pour certains produits et les exigences applicables aux
essais selon la CEI 61000-4-11 ont été notablement modifiées.

– 6 – 61000-6-1  CEI:2005
Le texte de la présente norme est issu des documents suivants:

FDIS Rapport de vote
77/294A/FDIS 77/300/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote

ayant abouti à l'approbation de cette norme.

Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.

Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de

maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
– 8 – 61000-6-1  CEI:2005
INTRODUCTION
La CEI 61000 est publiée sous forme de plusieurs parties conformément à la structure

suivante:
Partie 1: Généralités
Considérations générales (introduction, principes fondamentaux)

Définitions, terminologie
Partie 2: Environnement
Description de l'environnement
Classification de l'environnement
Niveaux de compatibilité
Partie 3: Limites
Limites d'émission
Limites d'immunité (dans la mesure où elles ne relèvent pas des comités de produit)
Partie 4: Techniques d’essai et de mesure
Techniques de mesure
Techniques d'essai
Partie 5: Guides d'installation et d'atténuation
Guides d'installation
Méthodes et dispositifs d'atténuation
Partie 6: Normes génériques
Partie 9: Divers
Chaque partie est à son tour subdivisée en plusieurs parties, publiées soit comme Normes
internationales soit comme spécifications techniques ou rapports techniques, dont certaines
ont déjà été publiées comme sections. D’autres seront publiées avec le numéro de partie,
suivi d’un tiret et complété d’un second numéro identifiant la subdivision (exemple : 61000-6-
1).
– 10 – 61000-6-1  CEI:2005
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) –

Partie 6-1: Normes génériques –

Immunité pour les environnements résidentiels, commerciaux et de

l'industrie légère
1 Domaine d'application et objet

La présente partie de la CEI 61000 concernant les exigences d'immunité en matière de
compatibilité électromagnétique s'applique aux appareils électriques et électroniques
destinés à être utilisés dans des environnements résidentiels, commerciaux et de l'industrie
légère. Cette partie couvre les exigences d’immunité dans la gamme de fréquences de 0 Hz
à 400 GHz. Il n’est pas nécessaire de réaliser des essais aux fréquences pour lesquelles
aucune exigence n’est spécifiée.
Cette norme générique d'immunité CEM s'applique en l'absence de norme d'immunité CEM
applicable, spécifique à un produit ou à une famille de produits.
Cette norme s'applique aux appareils destinés à être raccordés directement au réseau public
d’alimentation basse tension ou à une source de courant continu spécifique destinée à servir
d'interface entre l'appareil et le réseau public d’alimentation basse tension. Cette norme
s'applique également aux appareils alimentés par piles ou batteries ou par un système de
distribution basse tension non public, mais non industriel, lorsque cet appareil est destiné à
être utilisé dans les emplacements décrits ci-dessous.
Les environnements couverts par cette norme sont les sites résidentiels, les locaux
commerciaux et de l'industrie légère, à la fois intérieurs et extérieurs. La liste suivante, bien
que non exhaustive, donne une indication sur les sites qui sont couverts:
– propriétés résidentielles, par exemple maisons, appartements;
– lieux de vente au détail, par exemple boutiques, supermarchés;
– centres d'affaires, par exemple bureaux, banques;
– locaux de loisirs recevant du public, par exemple cinémas, bars, dancings;
– sites extérieurs, par exemple stations service, parcs de stationnement, centres de loisirs
et centres sportifs;
– locaux de l'industrie légère, par exemple ateliers, laboratoires, centres de services.

Les sites qui sont caractérisés comme étant alimentés directement en basse tension par le
réseau public sont considérés comme résidentiels, commerciaux ou pour l'industrie légère.
L'objet de cette norme est de définir les exigences d'essais d'immunité aux perturbations
continues et transitoires, conduites et rayonnées, y compris aux décharges électrostatiques,
pour les appareils spécifiés dans le domaine d'application.
Les exigences d'immunité ont été choisies pour assurer un niveau adéquat d'immunité pour
les appareils utilisés sur des sites résidentiels, commerciaux et de l'industrie légère. Ces
niveaux ne couvrent pas cependant les cas extrêmes qui peuvent apparaître, mais avec une
très faible probabilité, sur un site quelconque. Cette norme ne comporte pas, pour les
besoins des essais, tous les phénomènes perturbateurs mais uniquement ceux qui sont
considérés comme applicables aux appareils couverts par la norme. Ces exigences d'essais
représentent les exigences essentielles de compatibilité électromagnétique concernant
l'immunité.
NOTE1 Des informations sur d’autres phénomènes perturbateurs sont fournies dans la CEI 61000-4-1.

– 12 – 61000-6-1  CEI:2005
Les exigences sont spécifiées pour chaque accès considéré.

NOTE 2 Cette norme ne traite pas des aspects de sécurité.

NOTE 3 Dans des cas spéciaux, des situations peuvent apparaître dans lesquelles des niveaux de perturbation
peuvent dépasser les niveaux spécifiés dans cette norme, par exemple lorsqu'un émetteur portatif est utilisé à
proximité d'un appareil. Dans ces cas, il peut être nécessaire de prendre des mesures particulières de réduction.

2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent

document. Pour les références datées, seule l'édition citée s'applique. Pour les références

non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60050-161, Vocabulaire Electrotechnique International (VEI) – Chapitre 161:
Compatibilité électromagnétique
CEI 61000-4-2, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et de
mesure – Section 2: Essai d'immunité aux décharges électrostatiques
CEI 61000-4-3, Compatibilité électromagnétique (CEM) – Partie 4-3: Techniques d'essai et
de mesure – Essai d’immunité aux champs électromagnétiques rayonnés aux fréquences
radioélectriques
CEI 61000-4-4, Compatibilité électromagnétique (CEM) – Partie 4-4: Techniques d'essai et
de mesure – Essai d'immunité aux transitoires électriques rapides en salves
CEI 61000-4-5, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et de
mesure – Section 5: Essai d'immunité aux ondes de choc
CEI 61000-4-6, Compatibilité électromagnétique (CEM) – Partie 4-6: Techniques d'essai et
de mesure – Immunité aux perturbations conduites induites par les champs
électromagnétiques
CEI 61000-4-8, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et de
mesure – Section 8: Essai d’immunité au champ magnétique à la fréquence du réseau
CEI 61000-4-11: Compatibilité électromagnétique (CEM) – Partie 4-11: Techniques d'essai et
de mesure – Essais d'immunité aux creux de tension, coupures brèves et variations de
tension
CISPR 22, Appareils de traitement de l’information – Caractéristiques des perturbations
radioélectriques – Limites et méthodes de mesure

– 14 – 61000-6-1  CEI:2005
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans la CEI 60050-

161, ainsi que les suivants, s’appliquent.

NOTE D’autres définitions relatives à la compatibilité électromagnétique (CEM) et aux phénomènes qui s’y
rattachent figurent dans d’autres publications de la CEI et du CISPR.

3.1
accès
interface particulière de l’appareil spécifié avec l’environnement électromagnétique extérieur

(voir Figure 1)
NOTE Dans certains cas différents accès peuvent être combinés.

Accès par l'enveloppe
Accès par les bornes de Accès par les bornes
signaux d'alimentation en courant
alternatif
Appareillage
Accès par les bornes
d'alimentation en courant
continu
IEC  457/05
Figure 1 – Exemples d'accès
3.2
accès par l'enveloppe
frontière physique de l'appareil à travers laquelle les champs électromagnétiques peuvent
rayonner ou à laquelle ils peuvent se heurter
3.3
accès par les câbles
point auquel un conducteur ou un câble est connecté à l'appareil
NOTE A titre d’exemple, on peut citer les accès de signal et de puissance.
3.4
accès par les bornes de signaux

point auquel un conducteur ou un câble destiné à transporter des signau
...

IEC 61000-6-1
Edition 2.0 2005-03
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Electromagnetic compatibility (EMC) –
Part 6-1: Generic standards – Immunity for residential, commercial and
light-industrial environments
Compatibilité électromagnétique (CEM) –
Partie 6-1: Normes génériques – Immunité pour les environnements résidentiels,
commerciaux et de l'industrie légère

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by
any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either IEC or
IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.
Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette
publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office
3, rue de Varembé
CH-1211 Geneva 20
Switzerland
Email: inmail@iec.ch
Web: www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
ƒ Catalogue of IEC publications: www.iec.ch/searchpub
The IEC on-line Catalogue enables you to search by a variety of criteria (reference number, text, technical committee,…).
It also gives information on projects, withdrawn and replaced publications.
ƒ IEC Just Published: www.iec.ch/online_news/justpub
Stay up to date on all new IEC publications. Just Published details twice a month all new publications released. Available
on-line and also by email.
ƒ Electropedia: www.electropedia.org
The world's leading online dictionary of electronic and electrical terms containing more than 20 000 terms and definitions
in English and French, with equivalent terms in additional languages. Also known as the International Electrotechnical
Vocabulary online.
ƒ Customer Service Centre: www.iec.ch/webstore/custserv
If you wish to give us your feedback on this publication or need further assistance, please visit the Customer Service
Centre FAQ or contact us:
Email: csc@iec.ch
Tel.: +41 22 919 02 11
Fax: +41 22 919 03 00
A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
ƒ Catalogue des publications de la CEI: www.iec.ch/searchpub/cur_fut-f.htm
Le Catalogue en-ligne de la CEI vous permet d’effectuer des recherches en utilisant différents critères (numéro de référence,
texte, comité d’études,…). Il donne aussi des informations sur les projets et les publications retirées ou remplacées.
ƒ Just Published CEI: www.iec.ch/online_news/justpub
Restez informé sur les nouvelles publications de la CEI. Just Published détaille deux fois par mois les nouvelles
publications parues. Disponible en-ligne et aussi par email.
ƒ Electropedia: www.electropedia.org
Le premier dictionnaire en ligne au monde de termes électroniques et électriques. Il contient plus de 20 000 termes et
définitions en anglais et en français, ainsi que les termes équivalents dans les langues additionnelles. Egalement appelé
Vocabulaire Electrotechnique International en ligne.
ƒ Service Clients: www.iec.ch/webstore/custserv/custserv_entry-f.htm
Si vous désirez nous donner des commentaires sur cette publication ou si vous avez des questions, visitez le FAQ du
Service clients ou contactez-nous:
Email: csc@iec.ch
Tél.: +41 22 919 02 11
Fax: +41 22 919 03 00
IEC 61000-6-1
Edition 2.0 2005-03
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Electromagnetic compatibility (EMC) –
Part 6-1: Generic standards – Immunity for residential, commercial and
light-industrial environments
Compatibilité électromagnétique (CEM) –
Partie 6-1: Normes génériques – Immunité pour les environnements
résidentiels, commerciaux et de l'industrie légère

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
P
CODE PRIX
ICS 33.100.20 ISBN 2-8318-7893-4

61000-6-1  IEC:2005 –– 2 – 3 – 61000-6-1 © IEC:2005
CONTENTS
FOREWORD .3
INTRODUCTION .5

1 Scope and object.6
2 Normative references .7
3 Terms and definitions .8
4 Performance criteria .9
5 Conditions during testing .9
6 Product documentation.10
7 Applicability.10
8 Immunity test requirements.10

Bibliography .16

Figure 1 – Examples of ports .8

Table 1 – Immunity – Enclosure port .12
Table 2 – Immunity – Signal ports .13
Table 3 – Immunity – Input and output DC power ports.14
Table 4 – Immunity – Input and output AC power ports.15

61000-6-1 © IEC:200561000-6-1  IEC:2005 –– 3 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
ELECTROMAGNETIC COMPATIBILITY (EMC) –

Part 6-1: Generic standards –
Immunity for residential, commercial
and light-industrial environments

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61000-6-1 has been prepared by IEC technical committee 77:
Electromagnetic compatibility.
This second edition cancels and replaces the first edition published in 1997. It constitutes a
technical revision. Specific technical changes have been introduced to Tables 1 to 4. The
frequency range for tests according to IEC 61000-4-3 has been extended above 1 GHz
according to technologies used in this frequency area. The use of TEM waveguide testing
according to IEC 61000-4-20 has been introduced for certain products and the testing
requirements according to IEC 61000-4-11 have been amended significantly.

61000-6-1  IEC:2005 –– 4 – 7 – 61000-6-1 © IEC:2005
The text of this standard is based on the following documents:
FDIS Report on voting
77/294A/FDIS 77/300/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
The publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The committee has decided that the contents of this publication will remain unchanged until

the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
61000-6-1 © IEC:200561000-6-1  IEC:2005 –– 5 – 9 –
INTRODUCTION
IEC 61000 is published in separate parts according to the following structure:
Part 1: General
General considerations (introduction, fundamental principles)
Definitions, terminology
Part 2: Environment
Description of the environment
Classification of the environment
Compatibility levels
Part 3: Limits
Emission limits
Immunity limits (insofar as they do not fall under the responsibility of the product
committees)
Part 4: Testing and measurement techniques
Measurement techniques
Testing techniques
Part 5: Installation and mitigation guidelines
Installation guidelines
Mitigation methods and devices
Part 6: Generic standards
Part 9: Miscellaneous
Each part is further subdivided into several parts, published either as International Standards
or as technical specifications or technical reports, some of which have already been
published as sections. Others will be published with the part number followed by a dash and
a second number identifying the subdivision (example: 61000-6-1).

61000-6-1  IEC:2005 –– 6 – 11 – 61000-6-1 © IEC:2005
ELECTROMAGNETIC COMPATIBILITY (EMC) –

Part 6-1: Generic standards –
Immunity for residential, commercial
and light-industrial environments

1 Scope and object
This part of IEC 61000 for EMC immunity requirements applies to electrical and electronic
apparatus intended for use in residential, commercial and light-industrial environments.
Immunity requirements in the frequency range 0 Hz to 400 GHz are covered. No tests need to
be performed at frequencies where no requirements are specified.
This generic EMC immunity standard is applicable if no relevant dedicated product or
product-family EMC immunity standard exists.
This standard applies to apparatus intended to be directly connected to a low-voltage public
mains network or connected to a dedicated DC source which is intended to interface between
the apparatus and the low-voltage public mains network. This standard applies also to
apparatus which is battery operated or is powered by a non-public, but non-industrial, low-
voltage power distribution system if this apparatus is intended to be used in the locations
described below.
The environments encompassed by this standard are residential, commercial and light-
industrial locations, both indoor and outdoor. The following list, although not comprehensive,
gives an indication of locations which are included:
– residential properties, for example houses, apartments;
– retail outlets, for example shops, supermarkets;
– business premises, for example offices, banks;
– areas of public entertainment, for example cinemas, public bars, dance halls;
– outdoor locations, for example petrol stations, car parks, amusement and sports centres;
– light-industrial locations, for example workshops, laboratories, service centres.
Locations which are characterised by being supplied directly at low voltage from the public
mains network are considered to be residential, commercial or light-industrial.
The object of this standard is to define the immunity test requirements for apparatus specified
in the scope in relation to continuous and transient, conducted and radiated disturbances
including electrostatic discharges.
The immunity requirements have been selected to ensure an adequate level of immunity for
apparatus at residential, commercial and light-industrial locations. The levels do not,
however, cover extreme cases, which may occur at any location, but with an extremely low
probability of occurrence. Not all disturbance phenomena have been included for testing
purposes in this standard but only those considered as relevant for the equipment covered by
this standard. These test requirements represent essential electromagnetic compatibility
immunity requirements.
NOTE 1 Information on other disturbance phenomena is given in IEC 61000-4-1.

61000-6-1 © IEC:200561000-6-1  IEC:2005 –– 7 – 13 –
Test requirements are specified for each port considered.
NOTE 2 Safety considerations are not covered by this standard.
NOTE 3 In special cases, situations will arise where the levels of disturbances may exceed the test levels
specified in this standard; for example where a hand-held transmitter is used in proximity to an apparatus. In these
instances, special mitigation measures may have to be employed.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60050-161, International Electrotechnical Vocabulary (IEV) – Chapter 161: Electro-
magnetic compatibility
IEC 61000-4-2, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 2: Electrostatic discharge immunity test
IEC 61000-4-3, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 3: Radiated, radio-frequency, electromagnetic field immunity test
IEC 61000-4-4, Electromagnetic compatibility (EMC) – Part 4-4: Testing and measurement
techniques – Electrical fast transient/burst immunity test
IEC 61000-4-5, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 5: Surge immunity test
IEC 61000-4-6, Electromagnetic compatibility (EMC) – Part 4-6: Testing and measurement
techniques – Section 6: Immunity to conducted disturbances, induced by radio-frequency
fields
IEC 61000-4-8, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 8: Power frequency magnetic field immunity test
IEC 61000-4-11, Electromagnetic compatibility (EMC) – Part 4-11: Testing and measurement
techniques – Voltage dips, short interruptions and voltage variations immunity tests
CISPR 22, Information technology equipment – Radio disturbance characteristics – Limits
and methods of measurement
61000-6-1  IEC:2005 –– 8 – 15 – 61000-6-1 © IEC:2005
3 Terms and definitions
For the purposes of this document, the terms and definitions given in IEC 60050-161 as well
as the following definitions apply.
NOTE Additional definitions related to EMC and to relevant phenomena are given in other IEC and CISPR
publications.
3.1
port
particular interface of the specified apparatus with the external electromagnetic environment
(see Figure 1)
NOTE In some cases different ports may be combined.

Enclosure port
Signal port AC power port
Apparatus
DC power port
IEC  457/05
Figure 1 – Examples of ports
3.2
enclosure port
physical boundary of the apparatus which electromagnetic fields may radiate through or
impinge on
3.3
cable port
port at which a conductor or a cable is connected to the apparatus
NOTE Examples are signal and power ports.
3.4
signal port
port at which a conductor or cable intended to carry signals is connected to the apparatus
NOTE Examples are analog inputs, outputs and control lines; data busses; communication networks etc.
3.5
power port
port at which a conductor or cable carrying the primary electrical power needed for the
operation (functioning) of an apparatus or associated apparatus is connected to the
apparatus
3.6
public mains network
electricity lines to which all categories of consumers have access and which are operated by
an electrical power supply and/or distribution organization for the purpose of supplying
electrical energy
61000-6-1 © IEC:200561000-6-1  IEC:2005 –– 9 – 17 –
3.7
long distance lines
lines connected to a signal port and which inside a building are longer than 30 m, or which
leave the building (including lines of outdoor installations)
3.8
low voltage
voltage having a value below a conventionally adopted limit
(see IEV 151-15-03)
4 Performance criteria
The variety and the diversity of the apparatus within the scope of this standard makes it
difficult to define precise criteria for the evaluation of the immunity test results.
If, as a result of the application of the tests defined in this standard, the apparatus becomes
dangerous or unsafe, the apparatus shall be deemed to have failed the test.
A functional description and a definition of performance criteria, during or as a consequence
of the EMC testing, shall be provided by the manufacturer and noted in the test report, based
on one of the following criteria for each test as specified in Tables 1 to 4.
a) Performance criterion A: The apparatus shall continue to operate as intended during
and after the test. No degradation of performance or loss of function is allowed below a
performance level specified by the manufacturer, when the apparatus is used as
intended. The performance level may be replaced by a permissible loss of performance. If
the minimum performance level or the permissible performance loss is not specified by
the manufacturer, either of these may be derived from the product description and
documentation and what the user may reasonably expect from the apparatus if used as
intended.
b) Performance criterion B: The apparatus shall continue to operate as intended after the
test. No degradation of performance or loss of function is allowed below a performance
level specified by the manufacturer, when the apparatus is used as intended. The
performance level may be replaced by a permissible loss of performance. During the test,
degradation of performance is however allowed. No change of actual operating state or
stored data is allowed. If the minimum performance level or the permissible performance
loss is not specified by the manufacturer, either of these may be derived from the product
description and documentation and what the user may reasonably expect from the
apparatus if used as intended.
c) Performance criterion C: Temporary loss of function is allowed, provided the function is
self-recoverable or can be restored by the operation of the controls.
5 Conditions during testing
The equipment under test (EUT) shall be tested in the expected most susceptible operating
mode e.g. identified by performing limited pre-tests. This mode shall be consistent with
normal applications. The configuration of the test sample shall be varied to achieve maximum
susceptibility consistent with typical applications and installation practice.

61000-6-1  IEC:2005 –– 10 – 19 – 61000-6-1 © IEC:2005
If the apparatus is part of a system, or can be connected to auxiliary apparatus, the
apparatus shall be tested while connected to the minimum representative configuration of
auxiliary apparatus necessary to exercise the ports in a similar manner to that described in
CISPR 22.
In cases where a manufacturer's specification requires external protection devices or
measures which are clearly specified in the user's manual, the test requirements of this
standard shall be applied with the external protection devices or measures in place.
The configuration and mode of operation during the tests shall be precisely noted in the test
report. It is not always possible to test every function of the apparatus; in such cases the
most critical mode(s) of operation shall be selected.
If the apparatus has a large number of similar ports or ports with many similar connections, a
sufficient number shall be selected to simulate actual operating conditions and to ensure that
all the different types of termination are covered.
The tests shall be carried out at one single set of parameters within the operating ranges of
temperature, humidity and atmospheric pressure specified for the product and at the rated
supply voltage, unless otherwise indicated in the basic standard.
6 Product documentation
If the manufacturer is using his own specification for an acceptable level of EMC performance
or degradation of EMC performance during or after the testing required by this standard, this
fact shall be stated in the user documentation. This specification itself shall be made
available upon request.
7 Applicability
The application of tests for evaluation of immunity depends on the particular apparatus, its
configuration, its ports, its technology and its operating conditions.
Tests shall be applied to the relevant ports of the apparatus according to Tables 1 to 4. Tests
shall only be carried out where the relevant ports exist.
It may be determined from consideration of the electrical characteristics and usage of a
particular apparatus that some of the tests are inappropriate and therefore unnecessary. In
such a case it is required that the decision and justification not to test shall be recorded in
the test report.
8 Immunity test requirements
The immunity test requirements for apparatus covered by this standard are given on a port by
port basis.
Tests shall be conducted in a well-defined and reproducible manner.
The tests shall be carried out individually as single tests in sequence. The tests may be
performed in any order.
61000-6-1 © IEC:200561000-6-1  IEC:2005 –– 11 – 21 –
The description of the test, relevant generator, appropriate methods, and the set-up to be
used are given in basic standards, which are referred to in the following tables.
The contents of these basic standards are not repeated here, however modifications or
additional information needed for the practical application of the tests are given in this
standard.
61000-6-1 © IEC:2005                      – 23 –
– 12 – 61000-6-1 © IEC:2005
Table 1 – Immunity – Enclosure port

Environmental Test specifications Units Basic Remarks Performance
phenomena standards criterion
b
1.1 Power-frequency magnetic 50, 60 Hz IEC 61000-4-8 The test shall be carried out at the frequencies A
field appropriate to the power supply frequency.
3 A/m
Equipment intended for use in areas supplied
only at one of these frequencies need only be

a
tested at that frequency.
c
1.2 Radio-frequency 80 to 1 000 MHz IEC 61000-4-3 The test level specified is the r.m.s. value of A
electromagnetic field. the unmodulated carrier.
3 V/m
Amplitude modulated
80 % AM (1 kHz)
c
1.3 Radio-frequency 1,4 to 2,0 GHz IEC 61000-4-3 The test level specified is the r.m.s. value of A
d
electromagnetic field. the unmodulated carrier.
3 V/m
Amplitude modulated
80 % AM (1 kHz)
c
1.4 Radio-frequency 2,0 to 2,7 GHz IEC 61000-4-3 The test level specified is the r.m.s. value of A
d
electromagnetic field. the unmodulated carrier.
1 V/m
Amplitude modulated
80 % AM (1 kHz)
1.5 Contact ±4 (charge voltage) kV IEC 61000-4-2 See basic standard for applicability of contact B
Electrostatic discharge and/or air discharge test.
discharge
Air ±8 (charge voltage) kV B
discharge
a
Applicable only to apparatus containing devices susceptible to magnetic fields.
b
For CRTs, the acceptable jitter depends upon the character size and is calculated for a test level of 1 A/m as follows:
(3C + 1)
J ≤
where jitter J and character size C are in millimetres.
As jitter is linearly proportional to the magnetic field strength, tests can be carried out at other test levels extrapolating the maximum jitter level appropriately.
c
IEC 61000-4-20 may be used for small EUTs as defined in IEC 61000-4-20 subclause 6.1.
d
The frequency range has been selected to cover the frequencies with the highest potential risk of a disturbance.

61000-6-1 © IEC:2005                      – 25 –
61000-6-1 © IEC:2005 – 13 –
Table 2 – Immunity – Signal ports

Environmental Test specifications Units Basic Remarks Performance
phenomena standards criterion
2.1 Radio-frequency common 0,15 to 80 MHz IEC 61000-4-6 The test level specified is the r.m.s. value of A
a, b
mode the unmodulated carrier
3 V
80 % AM (1 kHz)
b
2.2 Fast transients ±0,5 kV (open circuit test voltage) IEC 61000-4-4 Capacitive clamp used B
5/50 Tr/Th ns
5 Repetition frequency kHz
a
The test level can also be defined as the equivalent current into a 150 Ω load.
b
Applicable only to ports interfacing with cables whose total length according to the manufacturer’s functional specification may exceed 3 m.

61000-6-1 © IEC:2005                      – 27 –
– 14 – 61000-6-1 © IEC:2005
Table 3 – Immunity – Input and output DC power ports

Environmental Test specifications Units Basic Remarks Performance
phenomena standards criterion
3.1 Radio-frequency common 0,15 to 80 MHz IEC 61000-4-6 The test level specified is the r.m.s. value of A
a, b
mode the unmodulated carrier
3 V
80 % AM (1 kHz)
c
3.2 Surges 1,2/50 (8/20) Tr/Th µs IEC 61000-4-5 For application to input ports B
line-to-earth ±0,5 kV (open circuit test voltage)
line-to-line ±0,5 kV (open circuit test voltage)
d
3.3 Fast transients ±0,5 kV (open circuit test IEC 61000-4-4 For application to input ports B
voltage)
5/50
Tr/Th ns
Repetition frequency kHz
a
The test level can also be defined as the equivalent current into a 150 Ω load.
b
Applicable only to ports interfacing with cables whose total length according to the manufacturers functional specification may exceed 3 m.
c
Not applicable to input ports intended for connection to a battery or a rechargeable battery which must be removed or disconnected from the apparatus for recharging. Apparatus
with a DC power input port intended for use with an AC - DC power adaptor shall be tested on the AC power input of the AC- DC power adaptor specified by the manufacturer or,
where none is so specified, using a typical AC - DC power adaptor. DC ports which are not intended to be connected to a DC distribution network are treated as signal ports.
d
Not applicable to input ports intended for connection to a battery or a rechargeable battery which must be removed or disconnected from the apparatus for recharging. Apparatus
with a DC power input port intended for use with an AC - DC power adaptor shall be tested on the AC power input of the AC- DC power adaptor specified by the manufacturer or,
where none is so specified, using a typical AC - DC power adaptor. The test is applicable to DC power input ports intended to be connected permanently to cables longer than 3 m.

61000-6-1 © IEC:2005                      – 29 –
61000-6-1 © IEC:2005 – 15 –
Table 4 – Immunity – Input and output AC power ports

Environmental Test specifications Units Basic Remarks Performance
phenomena standards criterion
4.1 Radio-frequency 0,15 to 80 MHz IEC 61000-4-6 The test level specified is the r.m.s. value of A
a
common mode the unmodulated carrier
3 V
80 % AM (1 kHz)
b
4.2 Voltage dips 0 % residual voltage IEC 61000-4-11 Voltage shift at zero crossing B
0,5 cycle
0 % residual voltage B
1 cycle
70 % residual voltage C
25/30 at 50/60Hz cycle
b
4.3 Voltage 0 % residual voltage IEC 61000-4-11 Voltage shift at zero crossing C
interruptions 250/300 at 50/60Hz cycle
4.4 Surges 1,2/50 (8/20) Tr/Th µs IEC 61000-4-5 B
line-to-earth ±2 kV (open circuit te
...
