– 2 – 61000-6-2  CEI:2005
SOMMAIRE
AVANT-PROPOS.4

INTRODUCTION .8

1 Domaine d'application et objet .10

2 Références normatives.12

3 Termes et définitions .12

4 Critères d’aptitude à la fonction .14

5 Conditions pendant l'essai.16
6 Documentation du produit.16
7 Applicabilité .18
8 Exigences pour les essais d'immunité.18

Bibliographie .28

Figure 1 – Exemples d'accès .14

Tableau 1 – Immunité – Accès par l’enveloppe.20
Tableau 2 – Immunité – Accès pour lignes de signaux.22
Tableau 3 – Immunité – Accès d'entrée et de sortie de puissance en courant continu .24
Tableau 4 – Immunité – Accès d'entrée et de sortie de puissance en courant alternatif.26

– 4 – 61000-6-2  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) –

Partie 6-2: Normes génériques –

Immunité pour les environnements industriels

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.

La norme internationale CEI 61000-6-2 a été établie par le Comité d’Etudes 77: Compatibilité
électromagnétique.
Cette deuxième édition annule et remplace la première édition parue en 1999, dont elle
constitue une révision technique. Des changements techniques spécifiques ont été introduits
dans les Tableaux 1 à 4. La gamme de fréquences applicable aux essais réalisés selon la
CEI 61000-4-3 a été étendue à 1GHz en conformité avec les technologies utilisées dans ce
domaine de fréquences. L’utilisation d’essais dans les guides d’onde TEM conformément à la
CEI 61000-4-20 a été introduite pour certains produits et les exigences applicables aux
essais selon la CEI 61000-4-11 ont été notablement modifiées.

– 6 – 61000-6-2  CEI:2005
Le texte de la présente norme est issu des documents suivants:

FDIS Rapport de vote
77/295/FDIS 77/298/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote

ayant abouti à l'approbation de cette norme.

Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.

Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
– 8 – 61000-6-2  CEI:2005
INTRODUCTION
La CEI 61000 est publiée sous forme de plusieurs parties conformément à la structure

suivante:
Partie 1: Généralités
Considérations générales (introduction, principes fondamentaux)

Définitions, terminologie
Partie 2: Environnement
Description de l'environnement
Classification de l'environnement
Niveaux de compatibilité
Partie 3: Limites
Limites d'émission
Limites d'immunité (dans la mesure où elles ne relèvent pas des comités de produit)
Partie 4: Techniques d’essai et de mesure
Techniques de mesure
Techniques d'essai
Partie 5: Guides d'installation et d'atténuation
Guides d'installation
Méthodes et dispositifs d'atténuation
Partie 6: Normes génériques
Partie 9: Divers
Chaque partie est à son tour subdivisée en plusieurs parties, publiées soit comme Normes
internationales soit comme spécifications techniques ou rapports techniques, dont certaines ont
déjà été publiées comme sections. D’autres seront publiées avec le numéro de partie, suivi d’un
tiret et complété d’un second numéro identifiant la subdivision (exemple: 61000-6-1).

– 10 – 61000-6-2  CEI:2005
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) –

Partie 6-2: Normes génériques –

Immunité pour les environnements industriels

1 Domaine d'application et objet

La présente partie de la CEI 61000 concernant les exigences d'immunité en matière de
compatibilité électromagnétique s'applique aux appareils électriques et électroniques
destinés à être utilisés dans des environnements industriels, tels qu'ils sont décrits ci-
dessous. Cette partie couvre les exigences d’immunité dans la gamme de fréquences de 0
kHz à 400 GHz. Il n’est pas nécessaire de réaliser des essais aux fréquences pour lesquelles
aucune exigence n’est spécifiée.
Cette norme générique d'immunité CEM s'applique en l'absence de norme d'immunité CEM
applicable spécifique à un produit ou à une famille de produits.
Les appareils couverts par cette norme sont destinés à être raccordés à un réseau d'énergie
alimenté par un transformateur haute tension ou moyenne tension réservé à l'alimentation
d'une l'installation alimentant un site industriel ou analogue, et destinés à fonctionner à
l’intérieur ou à proximité des sites industriels, comme défini ci-dessous. Cette norme
s'applique également aux appareils qui sont alimentés par piles ou accumulateurs et qui sont
destinés à être utilisés dans des sites industriels.
Les environnements couverts par cette norme sont les environnements industriels, intérieurs
et extérieurs.
Les sites industriels sont en outre caractérisés par l’existence d’une ou plusieurs des
conditions suivantes:
– appareils industriels, scientifiques et médicaux (ISM) (définis dans la CISPR 11);
– commutations fréquentes de charges inductives ou capacitives importantes;
– valeurs élevées des courants et des champs magnétiques associés.
L'objet de cette norme est de définir les exigences d'essais d'immunité aux perturbations
continues et transitoires, conduites et rayonnées, y compris aux décharges électrostatiques,
pour les appareils définis dans le domaine d'application.

Les exigences d'immunité ont été choisies pour assurer un niveau adéquat d'immunité pour
les appareils utilisés sur des sites industriels. Ces niveaux ne couvrent pas cependant les
cas extrêmes qui peuvent apparaître, mais avec une très faible probabilité, sur un site
quelconque. Cette norme ne comporte pas, pour les besoins des essais, tous les
phénomènes perturbateurs mais uniquement ceux considérés comme applicables pour les
appareils couverts par la norme. Ces exigences d'essais représentent les exigences
essentielles de compatibilité électromagnétique concernant l'immunité.
NOTE 1 Des informations sur d’autres phénomènes perturbateurs sont fournies dans la CEI 61000-4-1.
Les exigences sont spécifiées pour chaque accès considéré.
NOTE 2 Cette norme ne traite pas des aspects de sécurité.
NOTE 3 Dans des cas spéciaux, des situations apparaîtront dans lesquelles les niveaux de perturbation peuvent
dépasser les niveaux spécifiés dans cette norme, par exemple lorsqu'un appareil est installé à proximité d'un
appareil ISM tel que défini dans la CISPR 11 ou lorsqu’un émetteur portatif est utilisé très près d’un appareil. Dans
ces cas, il peut être nécessaire de prendre des mesures particulières d’atténuation.

– 12 – 61000-6-2  CEI:2005
NOTE 4 L'environnement industriel peut être modifié par des moyens spéciaux d'atténuation. Lorsqu'il peut être

démontré que ces moyens produisent un environnement électromagnétique équivalent à l'environnement
résidentiel, commercial ou à l'environnement pour l'industrie légère, il convient alors d’appliquer la norme

générique pour cet environnement ou la norme de produit applicable.

2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent

document. Pour les références datées, seule l'édition citée s'applique. Pour les références

non datées, la dernière édition du document de référence s'applique (y compris les éventuels

amendements).
CEI 60050-161, Vocabulaire Electrotechnique International (VEI) – Chapitre 161:
Compatibilité électromagnétique
CEI 61000-4-2, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et de
mesure – Section 2: Essai d'immunité aux décharges électrostatiques
CEI 61000-4-3, Compatibilité électromagnétique (CEM) – Partie 4-3: Techniques d'essai et
de mesure – Essai d’immunité aux champs électromagnétiques rayonnés aux fréquences
radioélectriques
CEI 61000-4-4, Compatibilité électromagnétique (CEM) – Partie 4-4: Techniques d'essai et
de mesure – Essai d'immunité aux transitoires électriques rapides en salves
CEI 61000-4-5, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et de
mesure – Section 5: Essai d'immunité aux ondes de choc
CEI 61000-4-6, Compatibilité électromagnétique (CEM) – Partie 4-6: Techniques d'essai et
de mesure – Immunité aux perturbations conduites induites par les champs
électromagnétiques
CEI 61000-4-8, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et de
mesure – Section 8: Essai d’immunité au champ magnétique à la fréquence du réseau
CEI 61000-4-11: Compatibilité électromagnétique (CEM) – Partie 4-11: Techniques d'essai et
de mesure – Essais d'immunité aux creux de tension, coupures brèves et variations de
tension
CISPR 22, Appareils de traitement de l’information – Caractéristiques des perturbations
radioélectriques – Limites et méthodes de mesure

3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans la CEI 60050-
161, ainsi que les suivants, s’appliquent.
NOTE D’autres définitions relatives à la compatibilité électromagnétique (CEM) et aux phénomènes qui s’y
rattachent figurent dans d’autres publications de la CEI et du CISPR.
3.1
accès
interface particulière de l’appareil spécifié avec l’environnement électromagnétique extérieur
(voir la Figure 1)
NOTE Dans certains cas, différents accès peuvent être combinés.

– 14 – 61000-6-2  CEI:2005
Accès par l'enveloppe
Accès par les bornes de Accès par les bornes

signaux d'alimentation
en courant alternatif
Appareil
Accès par les bornes
d'alimentation
en courant continu
IEC  072/05
Figure 1 – Exemples d'accès
3.2
accès par l'enveloppe
frontière physique de l'appareil à travers laquelle les champs électromagnétiques peuvent
rayonner ou à laquelle ils peuvent se heurter
3.3
accès par le câble
point auquel un conducteur ou un câble est connecté à l'appareil
NOTE A titre d’exemple, on peut citer les accès de signal et de puissance.
3.4
accès par les bornes de signaux
point auquel un conducteur ou un câble destiné à transporter des signaux est connecté à
l'appareil.
NOTE A titre d’exemple, on peut citer les entrées, sorties et lignes de commande analogiques; les bus de
données; les réseaux de communication, etc.
3.5
accès de puissance
point auquel un conducteur ou un câble transportant l'énergie électrique primaire nécessaire
au fonctionnement d'un appareil ou d'appareils associés est relié à l'appareil
3.6
lignes de grande longueur
lignes raccordées à un accès par les bornes de signaux et qui à l’intérieur
...

IEC 61000-6-2
Edition 2.0 2005-01
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Electromagnetic compatibility (EMC) –
Part 6-2: Generic standards – Immunity for industrial environments

Compatibilité électromagnétique (CEM) –
Partie 6-2: Normes génériques – Immunité pour les environnements industriels

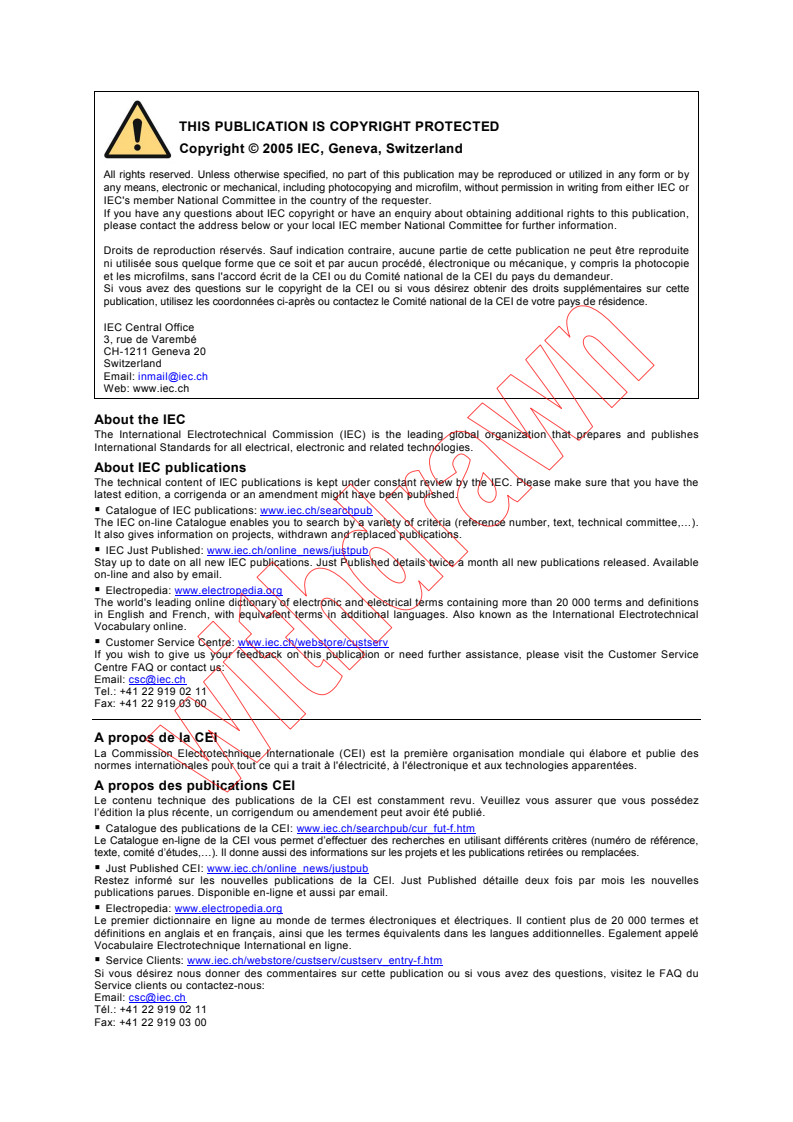

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by
any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either IEC or
IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.
Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette
publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office
3, rue de Varembé
CH-1211 Geneva 20
Switzerland
Email: inmail@iec.ch
Web: www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
ƒ Catalogue of IEC publications: www.iec.ch/searchpub
The IEC on-line Catalogue enables you to search by a variety of criteria (reference number, text, technical committee,…).
It also gives information on projects, withdrawn and replaced publications.
ƒ IEC Just Published: www.iec.ch/online_news/justpub
Stay up to date on all new IEC publications. Just Published details twice a month all new publications released. Available
on-line and also by email.
ƒ Electropedia: www.electropedia.org
The world's leading online dictionary of electronic and electrical terms containing more than 20 000 terms and definitions
in English and French, with equivalent terms in additional languages. Also known as the International Electrotechnical
Vocabulary online.
ƒ Customer Service Centre: www.iec.ch/webstore/custserv
If you wish to give us your feedback on this publication or need further assistance, please visit the Customer Service
Centre FAQ or contact us:
Email: csc@iec.ch
Tel.: +41 22 919 02 11
Fax: +41 22 919 03 00
A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
ƒ Catalogue des publications de la CEI: www.iec.ch/searchpub/cur_fut-f.htm
Le Catalogue en-ligne de la CEI vous permet d’effectuer des recherches en utilisant différents critères (numéro de référence,
texte, comité d’études,…). Il donne aussi des informations sur les projets et les publications retirées ou remplacées.
ƒ Just Published CEI: www.iec.ch/online_news/justpub
Restez informé sur les nouvelles publications de la CEI. Just Published détaille deux fois par mois les nouvelles
publications parues. Disponible en-ligne et aussi par email.
ƒ Electropedia: www.electropedia.org
Le premier dictionnaire en ligne au monde de termes électroniques et électriques. Il contient plus de 20 000 termes et
définitions en anglais et en français, ainsi que les termes équivalents dans les langues additionnelles. Egalement appelé
Vocabulaire Electrotechnique International en ligne.
ƒ Service Clients: www.iec.ch/webstore/custserv/custserv_entry-f.htm
Si vous désirez nous donner des commentaires sur cette publication ou si vous avez des questions, visitez le FAQ du
Service clients ou contactez-nous:
Email: csc@iec.ch
Tél.: +41 22 919 02 11
Fax: +41 22 919 03 00
IEC 61000-6-2
Edition 2.0 2005-01
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Electromagnetic compatibility (EMC) –
Part 6-2: Generic standards – Immunity for industrial environments

Compatibilité électromagnétique (CEM) –
Partie 6-2: Normes génériques – Immunité pour les environnements industriels

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
N
CODE PRIX
ICS 33.100.20 ISBN 2-8318-7826-8

61000-6-2  IEC:2005 – 3 – – 2 – 61000-6-2 © IEC:2005
CONTENTS
FOREWORD .3
INTRODUCTION .5

1 Scope and object.6
2 Normative references .7
3 Terms and definitions .7
4 Performance criteria .8
5 Conditions during testing .9
6 Product documentation.9
7 Applicability.10
8 Immunity test requirements.10

Bibliography .15

Figure 1 – Examples of ports .8

Table 1 – Immunity – Enclosure ports .11
Table 2 – Immunity – Signal ports .12
Table 3 – Immunity – Input and output DC power ports.13
Table 4 – Immunity – Input and output AC power ports.14

61000-6-2 © IEC:200561000-6-2  IEC:2005 – 5 – – 3 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
ELECTROMAGNETIC COMPATIBILITY (EMC) –

Part 6-2: Generic standards –
Immunity for industrial environments

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61000-6-2 has been prepared by IEC technical committee 77:
Electromagnetic compatibility.
This second edition cancels and replaces the first edition published in 1999. It constitutes a
technical revision. Specific technical changes have been introduced to Tables 1 to 4. The
frequency range for tests according to IEC 61000-4-3 has been extended above 1 GHz
according to technologies used in this frequency area. The use of TEM waveguide testing
according to IEC 61000-4-20 has been introduced for certain products and the testing
requirements according to IEC 61000-4-11 have been amended significantly.

61000-6-2  IEC:2005 – 7 – – 4 – 61000-6-2 © IEC:2005
The text of this standard is based on the following documents:
FDIS Report on voting
77/295/FDIS 77/298/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
61000-6-2 © IEC:200561000-6-2  IEC:2005 – 9 – – 5 –
INTRODUCTION
IEC 61000 is published in separate parts according to the following structure:
Part 1: General
General considerations (introduction, fundamental principles)
Definitions, terminology
Part 2: Environment
Description of the environment
Classification of the environment
Compatibility levels
Part 3: Limits
Emission limits
Immunity limits (insofar as these limits do not fall under the responsibility of the product
committees)
Part 4: Testing and measurement techniques
Measurement techniques
Testing techniques
Part 5: Installation and mitigation guidelines
Installation guidelines
Mitigation methods and devices
Part 6: Generic standards
Part 9: Miscellaneous
Each part is further subdivided into several parts, published either as International Standards
or as technical specifications or technical reports, some of which have already been
published as sections. Others will be published with the part number followed by a dash and
a second number identifying the subdivision (example: 61000-6-1).

61000-6-2  IEC:2005 – 11 – – 6 – 61000-6-2 © IEC:2005
ELECTROMAGNETIC COMPATIBILITY (EMC) –

Part 6-2: Generic standards –
Immunity for industrial environments

1 Scope and object
This part of IEC 61000 for EMC immunity requirements applies to electrical and electronic
apparatus intended for use in industrial environments, as described below. Immunity
requirements in the frequency range 0 Hz to 400 GHz are covered. No tests need to be
performed at frequencies where no requirements are specified.
This generic EMC immunity standard is applicable if no relevant dedicated product or
product-family EMC immunity standard exists.
This standard applies to apparatus intended to be connected to a power network supplied
from a high or medium voltage transformer dedicated to the supply of an installation feeding
manufacturing or similar plant, and intended to operate in or in proximity to industrial
locations, as described below. This standard applies also to apparatus which is battery
operated and intended to be used in industrial locations.
The environments encompassed by this standard are industrial, both indoor and outdoor.
Industrial locations are in addition characterised by the existence of one or more of the
following:
– industrial, scientific and medical (ISM) apparatus (as defined in CISPR 11);
– heavy inductive or capacitive loads are frequently switched;
– currents and associated magnetic fields are high.
The object of this standard is to define immunity test requirements for apparatus defined in
the scope in relation to continuous and transient, conducted and radiated disturbances,
including electrostatic discharges.
The immunity requirements have been selected to ensure an adequate level of immunity for
apparatus at industrial locations. The levels do not, however, cover extreme cases, which
may occur at any location, but with an extremely low probability of occurrence. Not all
disturbance phenomena have been included for testing purposes in this standard, but only
those considered as relevant for the equipment covered by this standard. These test
requirements represent essential electromagnetic compatibility immunity requirements.
NOTE 1 Information on other disturbance phenomena is given in IEC 61000-4-1.
Test requirements are specified for each port considered.
NOTE 2 Safety considerations are not covered by this standard.
NOTE 3 In special cases, situations will arise where the level of disturbances may exceed the levels specified in
this standard e.g. where an apparatus is installed in proximity to ISM equipment as defined in CISPR 11 or where
a hand-held transmitter is used in close proximity to an apparatus. In these instances, special mitigation measures
may have to be employed.
61000-6-2 © IEC:200561000-6-2  IEC:2005 – 13 – – 7 –
NOTE 4 The industrial environment may be changed by special mitigation measures. Where such measures can
be shown to produce an electromagnetic environment equivalent to the residential, commercial or light-industrial
environment, then the generic standard for this environment, or the relevant product standard, should be applied.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60050-161, International Electrotechnical Vocabulary (IEV) – Chapter 161: Electro-
magnetic compatibility
IEC 61000-4-2, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 2: Electrostatic discharge immunity test
IEC 61000-4-3, Electromagnetic compatibility (EMC) – Part 4-3: Testing and measurement
techniques – Radiated, radio-frequency, electromagnetic field immunity test
IEC 61000-4-4, Electromagnetic compatibility (EMC) – Part 4-4: Testing and measurement
techniques – Electrical fast transient/burst immunity test
IEC 61000-4-5, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 5: Surge immunity test
IEC 61000-4-6, Electromagnetic compatibility (EMC) – Part 4-6: Testing and measurement
techniques – Section 6: Immunity to conducted disturbances, induced by radio-frequency
fields
IEC 61000-4-8, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 8: Power frequency magnetic field immunity test
IEC 61000-4-11, Electromagnetic compatibility (EMC) – Part 4-11: Testing and measurement
techniques – Voltage dips, short interruptions and voltage variations immunity tests
CISPR 22, Information technology equipment – Radio disturbance characteristics – Limits
and methods of measurement
3 Terms and definitions
For the purposes of this document, the terms and definitions given in IEC 60050-161 as well
as the following definitions apply.
NOTE Additional definitions related to EMC and to relevant phenomena are given in other IEC and CISPR
publications.
3.1
port
particular interface of the specified apparatus with the external electromagnetic environment
(see Figure 1)
NOTE In some cases different ports may be combined.

61000-6-2  IEC:2005 – 15 – – 8 – 61000-6-2 © IEC:2005

Enclosure port
Signal port AC power port
Apparatus
DC power port
IEC  072/05
Figure 1 – Examples of ports
3.2
enclosure port
physical boundary of the apparatus which electromagnetic fields may radiate through or
impinge on
3.3
cable port
port at which a conductor or a cable is connected to the apparatus
NOTE Examples are signal and power ports.
3.4
signal port
port at which a conductor or cable intended to carry signals is connected to the apparatus
NOTE Examples are analog inputs, outputs and control lines; data busses; communication networks etc.
3.5
power port
port at which a conductor or cable carrying the primary electrical power needed for the
operation (functioning) of an apparatus or associated apparatus is connected to the
apparatus
3.6
long distance lines
lines connected to a signal port and which inside a building are longer than 30 m, or which
leave the building (including lines of outdoor installations)
4 Performance criteria
The variety and the diversity of the apparatus within the scope of this standard makes it
difficult to define precise criteria for the evaluation of the immunity test results.
If, as a result of the application of the tests defined in this standard, the apparatus becomes
dangerous or unsafe, the apparatus shall be deemed to have failed the test.
A functional description and a definition of performance criteria, during or as a consequence
of the EMC testing, shall be provided by the manufacturer and noted in the test report, based
on one of the following criteria for each test as specified in Tables 1 to 4:

61000-6-2 © IEC:200561000-6-2  IEC:2005 – 17 – – 9 –
a) Performance criterion A: The apparatus shall continue to operate as intended during
and after the test. No degradation of performance or loss of function is allowed below a
performance level specified by the manufacturer, when the apparatus is used as
intended. The performance level may be replaced by a permissible loss of performance. If
the minimum performance level or the permissible performance loss is not specified by
the manufacturer, either of these may be derived from the product description and
documentation and what the user may reasonably expect from the apparatus if used as
intended.
b) Performance criterion B: The apparatus shall continue to operate as intended after the
test. No degradation of performance or loss of function is allowed below a performance
level specified by the manufacturer, when the apparatus is used as intended. The
performance level may be replaced by a permissible loss of performance. During the test,
degradation of performance is however allowed. No change of actual operating state or
stored data is allowed. If the minimum performance level or the permissible performance
loss is not specified by the manufacturer, either of these may be derived from the product
description and documentation and what the user may reasonably expect from the
apparatus if used as intended.
c) Performance criterion C: Temporary loss of function is allowed, provided the function is
self-recoverable or can be restored by the operation of the controls.
5 Conditions during testing
The equipment under test (EUT) shall be tested in the expected most susceptible operating
mode e.g. identified by performing limited pre-tests. This mode shall be consistent with
normal applications. The configuration of the test sample shall be varied to achieve maximum
susceptibility consistent with typical applications and installation practice.
If the apparatus is part of a system, or can be connected to auxiliary apparatus, the
apparatus shall be tested while connected to the minimum representative configuration of
auxiliary apparatus necessary to exercise the ports in a similar manner to that described in
CISPR 22.
In cases where a manufacturer's specification requires external protection devices or
measures which are clearly specified in the user's manual, the test requirements of this
standard shall be applied with the external protection devices or measures in place.
The configuration and mode of operation during the tests shall be precisely noted in the test
report. It is not always possible to test every function of the apparatus; in such cases the
most critical mode(s) of operation shall be selected.
If the apparatus has a large number of similar ports or ports with many similar connections, a
sufficient number shall be selected to simulate actual operating conditions and to ensure that
all the different types of termination are covered.
The tests shall be carried out at one single set of parameters within the operating ranges of
temperature, humidity and atmospheric pressure specified for the product and at the rated
supply voltage, unless otherwise indicated in the basic standard.
6 Product documentation
If the manufacturer is using his own specification for an acceptable level of EMC performance
or degradation of EMC performance during or after the testing required by this standard, this
specification shall be provided in the product documentation available to the user.

61000-6-2  IEC:2005 – 19 – – 10 – 61000-6-2 © IEC:2005
7 Applicability
The application of tests for evaluation of immunity depends on the particular apparatus, its
configuration, its ports, its technology and its operating conditions.
Tests shall be applied to the relevant ports of the apparatus according to Tables 1 to 4. Tests
shall only be carried out where the relevant ports exist.
It may be determined from consideration of the electrical characteristics and usage of a
particular apparatus that some of the tests are inappropriate and, therefore, unnecessary. In
such a case, it is required that the decision and justification not to test be recorded in the test
report.
8 Immunity test requirements
The immunity test requirements for apparatus covered by this standard are given on a port by
port basis.
Tests shall be conducted in a well-defined and reproducible manner.
The tests shall be carried out individually as single tests in sequence. The tests may be
performed in any order.
The description of the test, relevant generator, appropriate methods, and the set-up to be
used are given in basic standards, which are referred to in the following tables.
The contents of these basic standards are not repeated here, however modifications or
additional information needed for the practical application of the tests are given in this
standard.
61000-6-2  IEC:2005               – 21

61000-6-2 © IEC:2005 – 11 –
Table 1 – Immunity – Enclosure ports
Environmental phenomena Test specifications Units Basic Remarks Performance
standards criterion
a
b
1.1 Power-frequency magnetic 50, 60 Hz IEC 61000-4-8 A
The test shall be carried out at the
field
30 A/m
frequencies appropriate to the power
supply frequency. Equipment intended for

use
in areas supplied only at one of these

frequencies need only be tested
at that frequency
c
d
1.2 Radio-frequency 80 to 1 000 MHz IEC 61000-4-3 A
The test level specified is the r.m.s. value
electromagnetic field.
10 V/m
of the unmodulated carrier
Amplitude modulated
80 % AM (1 kHz)
e
d
1.3 Radio-frequency 1,4 to 2,0 GHz IEC 61000-4-3 A
The test level specified is the r.m.s. value
electromagnetic field.
3 V/m
of the unmodulated carrier
Amplitude modulated
80 % AM (1 kHz)
e
d
1.4 Radio-frequency 2,0 to 2,7 GHz IEC 61000-4-3 A
The test level specified is the r.m.s. value
electromagnetic field.
1 V/m
of the unmodulated carrier
Amplitude modulated
80 % AM (1 kHz)
1.5 Electrostatic Contact ±4 (charge voltage) kV IEC 61000-4-2 See basic standard for applicability of B
discharge contact and/or air discharge tests
discharge
Air discharge ±8 (charge voltage) kV B
a
Applicable only to apparatus containing devices susceptible to magnetic fields.
b
For CRTs, the acceptable jitter depends upon the character size and is calculated for a test level of 1 A/m as follows:
(3C + 1)
J ≤
where jitter J and character size C are in millimetres.
As jitter is linearly proportional to the magnetic field strength, tests can be carried out at other test levels extrapolating the maximum jitter level appropriately.
c
Except for the ITU broadcast frequency bands 87 MHz to 108 MHz, 174 MHz to 230 MHz, and 470 MHz to 790 MHz, where the level shall be 3 V/m.
d
IEC 61000-4-20 may be used for small EUTs as defined in IEC 61000-4-20 subclause 6.1.
e
The frequency range has been selected to cover the frequencies with the highest potential risk of a disturbance.

61000-6-2  IEC:2005               – 23

– 12 – 61000-6-2 © IEC:2005
Table 2 – Immunity – Signal ports
Environmental phenomena Test specifications Units Basic standards Remarks Performance
criterion
a, b, c
2.1 Radio-frequency 0,15 to 80 MHz IEC 61000-4-6 A
common mode
The test level specified is the r.m.s.
10 V
value of the unmodulated carrier
80 % AM (1 kHz)
c
2.2 Fast transients ±1 kV (open circuit test voltage) IEC 61000-4-4 B
Capacitive clamp used
5/50 Tr/Th ns
5 Repetition frequency kHz
d, e
2.3 Surges 1,2/50 (8/20) Tr/Th µs IEC 61000-4-5 B
line-to-earth ±1 kV (open circuit test voltage)
a
The test level can also be defined as the equivalent current into a 150 Ω load.
b
Except for the ITU broadcast frequency band 47 MHz to 68 MHz, where the level shall be 3 V.
c
Applicable only to ports interfacing with cables whose total length according to the manufacturer’s functional specification may exceed 3 m.
d
Applicable only to ports interfacing with cables whose total length according to the manufacturer’s functional specification may exceed 30 m.
e
Where normal functioning cannot be achieved because of the impact of the CDN on the EUT, this test is not required.

61000-6-2  IEC:2005               – 25

61000-6-2 © IEC:2005 – 13 –
Table 3 – Immunity – Input and output DC power ports
Environmental phenomena Test specifications Units Basic standards Remarks Performance
criterion
a, b
3.1 Radio-frequency 0,15 to 80 MHz IEC 61000-4-6 A
common mode
The test level specified is the r.m.s.
10 V
value of the unmodulated carrier
80 % AM (1 kHz)
c
3.2 Surges 1,2/50 (8/20) Tr/Th µs IEC 61000-4-5 B
line-to-earth ±0,5 kV (open circuit test voltage)
line-to-line ±0,5 kV (open circuit test voltage)
d
3.3 Fast transients ±2 kV (open circuit test voltage) IEC 61000-4-4 B
5/50 Tr/Th ns
5 Repetition frequency kHz
a
The test level can also be defined as the equivalent current into a 150 Ω load.
b
Except for the ITU broadcast frequency band 47 MHz to 68 MHz, where the level shall be 3 V.
c
Not applicable to input ports intended for connection to a battery or a rechargeable battery which must be removed or disconnected from the apparatus for recharging.
Apparatus with a DC power input port intended for use with an AC–DC power adaptor shall be tested on the AC power input of the AC–DC power adaptor specified by the
manufacturer or, where none is so specified, using a typical AC–DC power adaptor. DC ports, which are not intended to be connected to a DC distribution network are
treated as signal ports.
d
Not applicable to input ports intended for connection to a battery or a rechargeable battery which must be removed or disconnected from the apparatus for recharging.
Apparatus with a DC power input port intended for use with an AC–DC power adaptor shall be tested on the AC power input of the AC- DC power adaptor specified by the
manufacturer or, where none is so specified, using a typical AC–DC power adaptor. The test is applicable to DC power input ports intended to be connected permanently to
cables longer than 3 m.
61000-6-2  IEC:2005               – 27

– 14 – 61000-6-2 © IEC:2005
Table 4 – Immunity – Input and output AC power ports
Environmental Test specifications Units Basic Remarks Performance
phenomena standards criterion
a, b
4.1 Radio-frequency 0,15 to 80 MHz IEC 61000-4-6 A
common mode
The test level specified is the r.m.s. value of
10 V
the unmodulated carrier
80 % AM (1 kHz)
c d
4.2 Voltage dips 0 % residual voltage IEC 61000-4-11 B
Voltage shift at zero crossing
1 Cycle
d
40 70 % residual voltage C
10/12 25/30 Cycle
at 50/60Hz at 50/60Hz
c
d
4.3 Voltage interruptions 0 % residual voltage IEC 61000-4-11 C
Voltage shift at zero crossing
250/300 at 50/60Hz Cycle
4.4 Surges 1,2/50 (8/20) Tr/Th µs IEC 61000-4-5 See clause 5, paragraph 3 B
line-to-earth ±2 kV (open circuit test voltage)
line-to-line ±1 kV (open circuit test voltage)
kV (open circuit test voltage) IEC 61000-4-4 B
4.5 Fast transients ±2
5/50 Tr/Th ns
5 Repetition frequency kHz
a
The test level can also be defined as the equivalent current into a 150 Ω load.
b
Except for the ITU broadcast frequency band 47 MHz to 68 MHz, where the level shall be 3 V.
c
Applicable only to input ports.
d
For electronic power converters, the operation of protective devices is allowed.

61000-6-2 © IEC:200561000-6-2  IEC:2005 – 29 – – 15 –
Bibliography
IEC 61000-4-1, Electromagnetic compatibili
...
