IEC 62104:1999

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Première édition
STANDARD
First edition
1999-12
Caractéristiques du récepteur
DAB (radiodiffusion audio numérique)
Characteristics of DAB
(digital audio broadcast) receivers

Numéro de référence
Reference number
CEI/IEC 62104:1999
Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
régulièrement (On-line catalogue)*
(Catalogue en ligne)*
• Bulletin de la CEI
• IEC Bulletin
Disponible à la fois au «site web» de la CEI*
Available both at the IEC web site* and
et comme périodique imprimé
as a printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux
symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro-
IEC 60050: International Electrotechnical Vocabulary
technique International (VEI).
(IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles
be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et
symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre.
* See web site address on title page.

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Première édition
STANDARD
First edition
1999-12
Caractéristiques du récepteur
DAB (radiodiffusion audio numérique)
Characteristics of DAB
(digital audio broadcast) receivers

 IEC 1999 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photo-copie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
U
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 62104 © CEI:1999

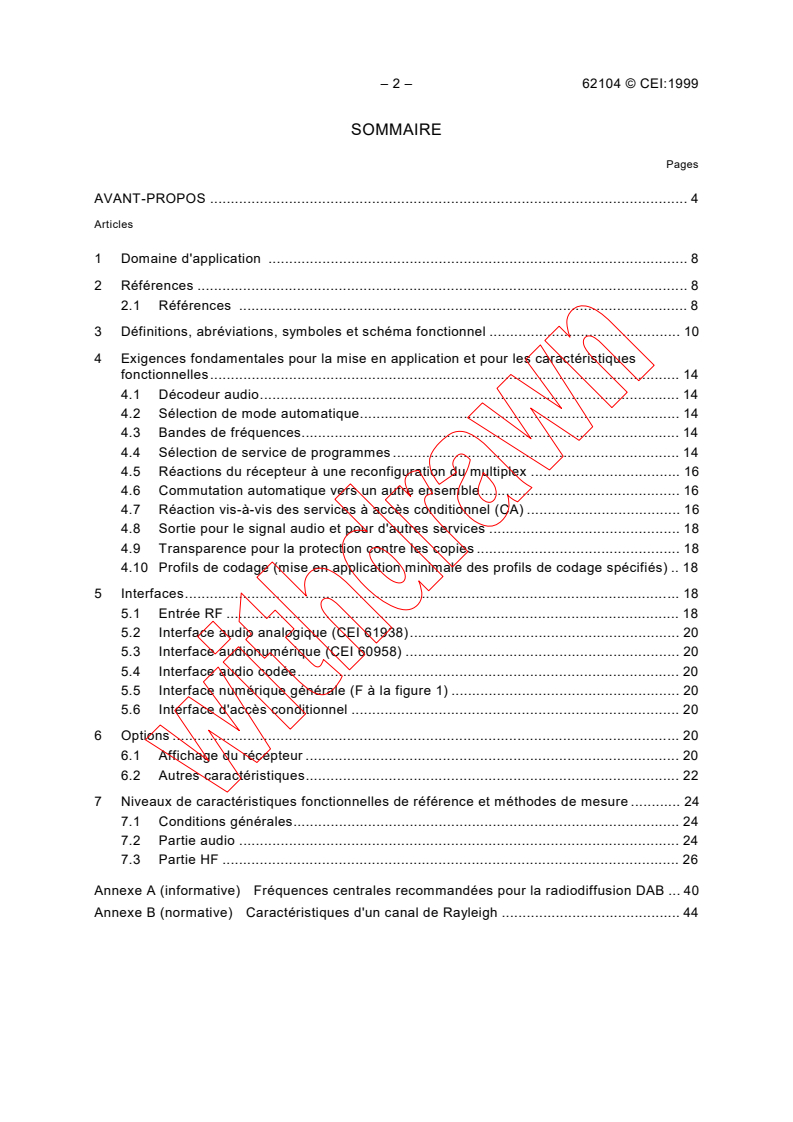

SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
1 Domaine d'application . 8

2 Références . 8

2.1 Références .8
3 Définitions, abréviations, symboles et schéma fonctionnel . 10
4 Exigences fondamentales pour la mise en application et pour les caractéristiques
fonctionnelles. 14
4.1 Décodeur audio. 14
4.2 Sélection de mode automatique. 14
4.3 Bandes de fréquences. 14
4.4 Sélection de service de programmes . 14
4.5 Réactions du récepteur à une reconfiguration du multiplex . 16
4.6 Commutation automatique vers un autre ensemble. 16
4.7 Réaction vis-à-vis des services à accès conditionnel (CA) . 16
4.8 Sortie pour le signal audio et pour d'autres services . 18
4.9 Transparence pour la protection contre les copies . 18
4.10 Profils de codage (mise en application minimale des profils de codage spécifiés) . 18
5 Interfaces. 18
5.1 Entrée RF . 18
5.2 Interface audio analogique (CEI 61938). 20
5.3 Interface audionumérique (CEI 60958) . 20
5.4 Interface audio codée. 20
5.5 Interface numérique générale (F à la figure 1) . 20
5.6 Interface d'accès conditionnel . 20
6 Options . 20
6.1 Affichage du récepteur . 20
6.2 Autres caractéristiques. 22

7 Niveaux de caractéristiques fonctionnelles de référence et méthodes de mesure . 24
7.1 Conditions générales. 24
7.2 Partie audio . 24
7.3 Partie HF . 26
Annexe A (informative) Fréquences centrales recommandées pour la radiodiffusion DAB . 40
Annexe B (normative) Caractéristiques d'un canal de Rayleigh . 44

62104 © IEC:1999 – 3 –
CONTENTS
Page
FOREWORD . 5

Clause
1 Scope . 9

2 References . 9

2.1 Normative references. 9

3 Definitions, abbreviations, symbols and block diagram. 11
4 Basic implementation and functional performance requirements . 15
4.1 Audio decoder. 15
4.2 Automatic mode selection . 15
4.3 Frequency bands . 15
4.4 Programme service selection . 15
4.5 Receiver reactions to a multiplex re-configuration. 17
4.6 Automatic switching to another ensemble . 17
4.7 Response to conditional access (CA) services. 17
4.8 Output for audio and other services . 19
4.9 Transparency for copy protection. 19
4.10 Coding profiles (minimum implementation of specified coding profiles) . 19
5 Interfaces. 19
5.1 RF input. 19
5.2 Analogue audio interface (IEC 61938) . 21
5.3 Digital audio interface (IEC 60958) . 21
5.4 Coded audio interface . 21
5.5 General digital interface (F in figure 1). 21
5.6 Conditional access interface. 21
6 Options . 21
6.1 Receiver display. 21
6.2 Other features. 23
7 Reference performance levels and measuring methods . 25
7.1 General conditions . 25
7.2 Audio part . 25

7.3 RF part . 27
Annex A (informative) Recommended centre frequencies for DAB . 41
Annex B (normative) Characteristics of a Rayleigh channel. 45

– 4 – 62104 © CEI:1999
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
CARACTÉRISTIQUES DU RÉCEPTEUR
DAB (RADIODIFFUSION AUDIO NUMÉRIQUE)

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 62104 a été établie par le sous-comité 100A: Appareils
multimédia utilisateur, du comité d'études 100 de la CEI: Systèmes et appareils audio, vidéo et
multimédia.
Cette norme, basée sur la norme européenne EN 50248 (1997) a été préparée par le Comité
Technique 206 du CENELEC: Appareil récepteur pour la radiodiffusion et la télévision. Elle a
été soumise aux Comités Nationaux pour vote suivant la procédure par voie express, par les
documents suivants:
FDIS Rapport de vote
100A/132/FDIS 100A/137/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.

62104 © IEC:1999 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
CHARACTERISTICS OF DAB
(DIGITAL AUDIO BROADCAST) RECEIVERS

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 62104 has been prepared by IEC subcommittee 100A: Multimedia
end-user equipment, of IEC technical committee 100: Audio, video and multimedia systems
and equipment.
This standard, based on the European Standard EN 50248 (1997) was prepared by CENELEC
Technical Committee 206: Broadcast receiving equipment. It was submitted to the National
Committees for voting under the Fast Track Procedure as the following documents:
FDIS Report on voting
100A/132/FDIS 100A/137/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.

– 6 – 62104 © CEI:1999
L’annexe A est donnée uniquement à titre d’information.

L’annexe B fait partie intégrante de cette norme.

EACEM prépare une révision du présent document. Le comité a donc décidé que cette

publication reste valable jusqu’en 2001.

A cette date, selon décision préalable du comité, la publication sera

• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
62104 © IEC:1999 – 7 –
Annex A is for information only.

Annex B forms an integral part of this standard.

EACEM is currently revising this document. The committee has therefore decided that this

publication remains valid until 2001.

At this date, in accordance with the committee’s decision, the publication will be

• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 62104 © CEI:1999
CARACTÉRISTIQUES DU RÉCEPTEUR
DAB (RADIODIFFUSION AUDIO NUMÉRIQUE)

1 Domaine d'application
La présente Norme internationale décrit les caractéristiques du récepteur DAB (radiodiffusion
audio numérique) pour le matériel grand public destiné à la réception terrestre et par câbles
fonctionnant dans la bande III et L, et pour la réception par satellite, dans la bande L. Les

récepteurs spéciaux destinés à des applications spécifiques ne sont pas couverts par la

présente norme.
2 Références
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente Norme internationale.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications ne
s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente Norme
internationale sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Pour les références non datées, la dernière édition
du document normatif en référence s’applique. Les membres de la CEI et de l'ISO possèdent
le registre des Normes internationales en vigueur.
2.1 Références normatives
ETSI ETS 300 401, Systèmes de radiodiffusion; Radiodiffusion sonore numérique (DAB) vers
les récepteurs fixes, mobiles ou portables
ISO/CEI 11172-3:1993, Technologies de l'information – Codage de l'image animée et du son
associé pour les supports de stockage numérique jusqu'à environ 1,5 Mbit/s – Partie 3: Audio
ISO/CEI 11172-4:1995, Technologies de l'information – Codage de l'image animée et du son
associé pour les supports de stockage numérique jusqu'à environ 1,5 Mbit/s – Partie 4: Essai
de conformité
ISO/CEI 13818-3:1998, Technologies de l'information – Codage générique des images
animées et des informations sonores associées – Partie 3: Audio
ISO/CEI 13818-4:1998, Technologies de l'information – Codage générique des images
animées et des informations sonores associées – Partie 4: Essai de conformité
CEI 60315-1:1988, Méthodes de mesure applicables aux récepteurs radioélectriques pour

diverses classes d'émission – Première partie: Considérations générales et méthodes de
mesure, y compris les mesures aux fréquences audioélectriques
CEI 60958 (toutes les parties), Interface audionumérique
CEI 61606:1997, Equipements audio et audiovisuels – Parties audionumériques – Méthodes
fondamentales pour la mesure des caractéristiques audio
CEI 61938:1996, Systèmes audio, vidéo et audiovisuels – Interconnexions et valeurs d’adap-
tation – Valeurs d’adaptation recommandées des signaux analogiques
CEI 62105:1999, Système de radiodiffusion sonore numérique (DAB) – Spécification de
l'interface de données du récepteur (RDI)

62104 © IEC:1999 – 9 –
CHARACTERISTICS OF DAB
(DIGITAL AUDIO BROADCAST) RECEIVERS

1 Scope
This International standard describes the DAB (Digital Audio Broadcasting) receiver

characteristics for consumer equipment intended for terrestrial and cable reception operating in

band III and L- band and for satellite reception in L-band. Dedicated receivers for specific

applications are not within the scope of this standard.

2 References
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this International Standard. For dated references, subsequent
amendments to, or revisions of, any of these publications do not apply. However, parties to
agreements based on this International Standard are encouraged to investigate the possibility
of applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of IEC
and ISO maintain registers of currently valid International Standards.
2.1 Normative references
ETSI ETS 300 401, Digital audio broadcasting to mobile, portable and fixed receivers (DAB
system standard)
ISO/IEC 11172-3:1993, Information technology – Coding of moving pictures and associated
audio for digital storage media at up to about 1,5 Mbit/s – Part 3: Audio
ISO/IEC 11172-4:1995, Information technology – Coding of moving pictures and associated
audio for digital storage media at up to about 1,5 Mbit/s – Part 4: Compliance testing
ISO/IEC 13818-3:1998, Information technology – Generic coding of moving pictures and
associated audio information – Part 3: Audio
ISO/IEC 13818-4:1998, Information technology – Generic coding of moving pictures and
associated audio information – Part 4: Compliance testing
IEC 60315-1:1988, Methods of measurement on radio receivers for various classes of
emission – Part 1: General considerations and methods of measurement, including audio-

frequency measurements
IEC 60958 (all parts), Digital audio interface
IEC 61606:1997, Audio and audiovisual equipment – Digital audio parts – Basic methods of
measurement of audio characteristics
IEC 61938:1996, Audio, video and audiovisual systems – Interconnections and matching
values – Preferred matching values of analogue signals
IEC 62105:1999, Digital audio broadcast system – Specification of the receiver data
interface (RDI)
– 10 – 62104 © CEI:1999
EN 50067, Spécification du système de radiodiffusion de données (RDS)

prEN 12313, Information aux voyageurs sur la circulation (TTI) – Message d'information

diffusée aux voyageurs par codage de message de circulation – Protocole de codage pour la

radiodiffusion de données – Canal de message d'information routière (RDS-TMC)

CEI 60068-1:1988, Essais d'environnement – Première partie: Généralités et guide

CEI 60169-2,— Connecteurs pour fréquences radioélectriques – Deuxième partie: Connecteur
coaxial non adapté
CEI 60315-4,— Méthodes de mesure applicables aux récepteurs radioélectriques pour

diverses classes d'émission – Partie 4: Récepteurs pour émissions de radiodiffusion en
modulation de fréquence
CEI 61937,— Digital audio – Interfaces for non-linear PCM encoded audio bitstreams applying
1)
IEC 60958 (disponible en anglais seulement)
CEI 60721-1:1990, Classification des conditions d'environnement – Partie 1: Agents d'environ-
nement et leurs sévérités
Guide 106 de la CEI:1996, Guide pour la spécification des conditions d'environnement pour la
fixation des caractéristiques de fonctionnement des matériels
UIT-R O.151, Appareil de mesure du taux d'erreur fonctionnant au débit primaire et au-dessus
3 Définitions, abréviations, symboles et schéma fonctionnel
Les récepteurs destinés à recevoir et décoder des programmes transmis selon la spécification
de l'ETSI ETS 300 401 relative au système DAB sont appelés récepteurs DAB.
Dans cette norme «une valeur typique» est une valeur moyenne qui peut être utilisée comme
base pour une planification, tandis qu'«une exigence minimale» est la valeur la plus faible
qu'un récepteur DAB devrait satisfaire afin de pouvoir être appelé «récepteur DAB». Les
exigences minimales tiennent compte des récepteurs de faible coût.
Les autres définitions, abréviations et symboles se rapportent uniquement au DAB, sauf
spécification contraire.
Un exemple de schéma fonctionnel de récepteur DAB est fourni (voir figure 1) à titre
d'information seulement.
________
1)
A publier.
62104 © IEC:1999 – 11 –
EN 50067, Specification of Radio Data Systems (RDS)

prEN 12313, Traffic and Traveller Information (TTI) – TTI Messages via Traffic Message

Coding – Coding Protocol for Radio Data System – Traffic Message Channel (RDS-TMC)

IEC 60068-1:1988, Environmental testing – Part 1: General and guidance

IEC 60169-2,— Radio-frequency connectors – Part 2: Coaxial unmatched connector

IEC 60315-4,— Methods of measurement on radio receivers for various classes of emission –

Part 4: Receivers for frequency-modulated sound broadcasting emissions

IEC 61937,— Digital audio – Interfaces for non-linear PCM encoded audio-bitstreams applying
1)
IEC 60958
IEC 60721-1:1990, Classification of environmental conditions – Environmental parameters and
their severities
IEC Guide 106:1996, Guide for specifying environmental conditions for equipment performance
rating
ITU-R O.151, Error performance measuring equipment operating at a primary bitrate and above
3 Definitions, abbreviations, symbols and block diagram
Receivers which are intended to receive and decode programmes transmitted according to the
DAB system specification ETSI ETS 300 401 are called DAB receivers.
In this standard "A typical value" is an average value that can be used as a basis for planning,
whereas "Minimum requirement" is the lowest value that a DAB receiver should fulfil in order to
be called a DAB receiver. Minimum requirements take into account low cost receivers.
Other definitions, abbreviations and symbols are solely related to DAB unless stated otherwise.
The example of a functional block diagram of a DAB Receiver (see figure 1) is for information
only).
________
1)
To be published.
– 12 – 62104 © IEC:1999
– 12 –                     62104 © CEI:1999

B C D
AES/EBU
Drapeau d’erreur PAD
Bande L terrestre
I
Bande L satellite
A
L
23 4
Bande III
Entrée HF
FFT, démultiplexeur
R
et décodeur de voie J
Décodeur audio
IF- A/D
Partie entrée HF
Traitement audio
Haut-parleurs
BUS Système
Analogique/numérique
H
Contrôle système
Décodage FIC et TII
Accès 8 9
conditionnel
Autres sources de signaux
Interface homme
Décodeur
Chronologie de
(FM, cassette, CD, DCC)
machine (MMI)
mode paquet
synchronisation
Enregistrement/
G
Lecteur
lecture numérique
Affichage
de carte
DONNÉES en sortie
Audio codé
E
F
IEC  1958/99
Figure 1 – Exemple de schéma fonctionnel d'un récepteur DAB
(le bloc 8 est facultatif, le bloc 9 ne fait pas partie du récepteur DAB)

62104 © IEC:1999                     – 13 –
– 14 –                           62104 © IEC:1999

B D
C
AES/EBU
Error flag
PAD
L-Band terrestrial
I
A L-Band satellite
L
23 4
Band III
RF input
R
FFT, Demux and
J
Audio decoder
IF- A/D
RF front end
channel decoder Audio processing
Speakers
System Bus
Analog/Digital
H
System control
FIC and TII decoding
Conditional 8 9
access
Other signal sources
Packet mode
Man machine
Synchronization
interface (MMI) decoder
timing (FM, Cassette,CD, DCC)
G
Card
Digital record / play
Display
reader
Coded audio
F DATA out E
IEC  1958/99
Figure 1 – Example of a Functional Block Diagram of a DAB Receiver
(Block 8 is optional, block 9 is not part of the DAB receiver)

– 14 – 62104 © CEI:1999
4 Exigences fondamentales pour la mise en application et pour

les caractéristiques fonctionnelles

4.1 Décodeur audio
La fonction décodeur audio d'un récepteur DAB doit respecter le sous-ensemble de

l'ISO/CEI 11172-3 défini dans l'ETSI ETS 300 401. La conformité est décrite dans

l'ISO/CEI 11172-4. Il convient que le décodeur audio intègre une méthode de masquage d'erreur

pouvant s'appuyer sur le ScF-CRC (Contrôle de redondance cyclique-facteur d'échelle) comme

défini dans l'ETSI ETS 300 401. Si, pour une raison quelconque, le flux de données ne peut pas

être décodé, le récepteur doit être silencieux.

La partie audio doit être capable de décoder les flux binaires DAB correspondant à la fois aux
fréquences d'échantillonnage de 24 kHz et de 48 kHz.
Il doit être conforme à l'ISO/CEI 11172-3 et à l'ISO/CEI 13818-3 (les débits supérieurs à
256 kbit/s sont facultatifs).
4.2 Sélection de mode automatique
4.2.1 Introduction
Quatre modes de transmission différents sont définis: modes I, II, III et IV. Les caractéristiques
radiofréquences sont décrites dans l'ETSI ETS 300 401 (voir caractéristiques radiofréquences).
Les modes peuvent être détectés en contrôlant les paramètres appropriés suivants du signal
DAB: la durée de la trame, la durée du symbole nul et l'espacement des porteuses.
4.2.2 Exigences
Le récepteur doit détecter le mode du signal DAB et commuter vers le mode de réception
approprié.
4.3 Bandes de fréquences
Le récepteur doit fournir une réception d'au moins un ensemble DAB, dans les bandes de
radiofréquences suivantes:
Bande III: 174 MHz à 240 MHz
Bande L: 1452 MHz à 1492 MHz (voir note).
Les fréquences centrales sont indiquées à l'annexe A. Il convient que le récepteur soit capable de

corriger les décalages de fréquence de l'émetteur jusqu'à ± 1/2 de l'espacement des porteuses.
NOTE La bande L est telle que définie par la CAMR-92 de l'UIT. La bande L est attribuée à la fois pour la
radiodiffusion sonore numérique terrestre et par satellite.
Voir également «Règlement des Radiocommunications, Article 8, (Attribution des bandes de fréquences) Union
Internationale des Télécommunications. Mise à jour en 1995, Genève, Suisse».
4.4 Sélection de service de programmes
4.4.1 Introduction
La MSC (voie de service principale) et la FIC (voie d'information rapide) acheminent la
composante et les informations relatives à la configuration d'un multiplex (MCI) correspondant
aux services qui constituent un multiplex d'ensemble DAB.

62104 © IEC:1999 – 15 –
4 Basic implementation and functional performance requirements

4.1 Audio decoder
The audio decoder function of a DAB receiver shall conform to the subset of ISO/IEC 11172-3

as defined in ETSI ETS 300 401. The conformity is described in ISO/IEC 11172-4. The audio

decoder should include an error concealment method which may be based on the ScF-CRC

(Scale Factor-Cyclic Redundancy Check) as defined within ETSI ETS 300 401. If for any

reason the data stream cannot be decoded, the receiver shall mute.

The audio part shall be able to decode DAB bit streams corresponding to both 24 kHz and

48 kHz sampling frequencies.
It shall comply with ISO/IEC 11172-3 and ISO/IEC 13818-3 (bit-rates above 256 kbit/s are
optional).
4.2 Automatic mode selection
4.2.1 Introduction
Four different transmission modes are defined: modes I, II, III and IV. Radio frequency
characteristics are described in ETSI ETS 300 401 (see Radio Frequency Characteristics).
The modes can be detected by checking the following relevant parameters of the DAB signal:
the frame duration, null symbol duration and carrier spacing.
4.2.2 Requirements
The receiver shall detect the mode of the DAB signal and switch to the appropriate reception
mode.
4.3 Frequency bands
The receiver shall provide reception of at least one DAB ensemble, in the following RF Bands:
Band III: 174 MHz to 240 MHz
L-Band: 1452 MHz to 1492 MHz (see note)
The centre frequencies are given in annex A. The receiver should be able to correct transmitter
frequency offsets by up to ± 1/2 of the carrier spacing.
NOTE L-Band as defined by ITU WARC-92. L-Band is allocated for both terrestrial and satellite digital sound
broadcasting.
See also "Radio Regulations, Article 8 (Frequency Allocations) International Telecommunication Union. Update in
1995, Geneva, Switzerland".
4.4 Programme service selection
4.4.1 Introduction
The MSC (main service channel) and the FIC (fast information channel) carry the component
and multiplex configuration information (MCI) respectively of the services which make up a
DAB ensemble multiplex.
– 16 – 62104 © CEI:1999
Chaque service possède une ou plusieurs composantes de service. Par exemple, un service

pourrait comporter une composante audio stéréophonique, des étiquettes de service dans le SI
