IEC 60364-4-44:2001/AMD2:2006

NORME CEI
INTERNATIONALE 60364-4-44
AMENDEMENT 2
2006-08
Amendement 2
Installations électriques des bâtiments –
Partie 4-44:
Protection pour assurer la sécurité –
Protection contre les perturbations de tension
et les perturbations électromagnétiques

Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
© IEC 2006 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale V
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur

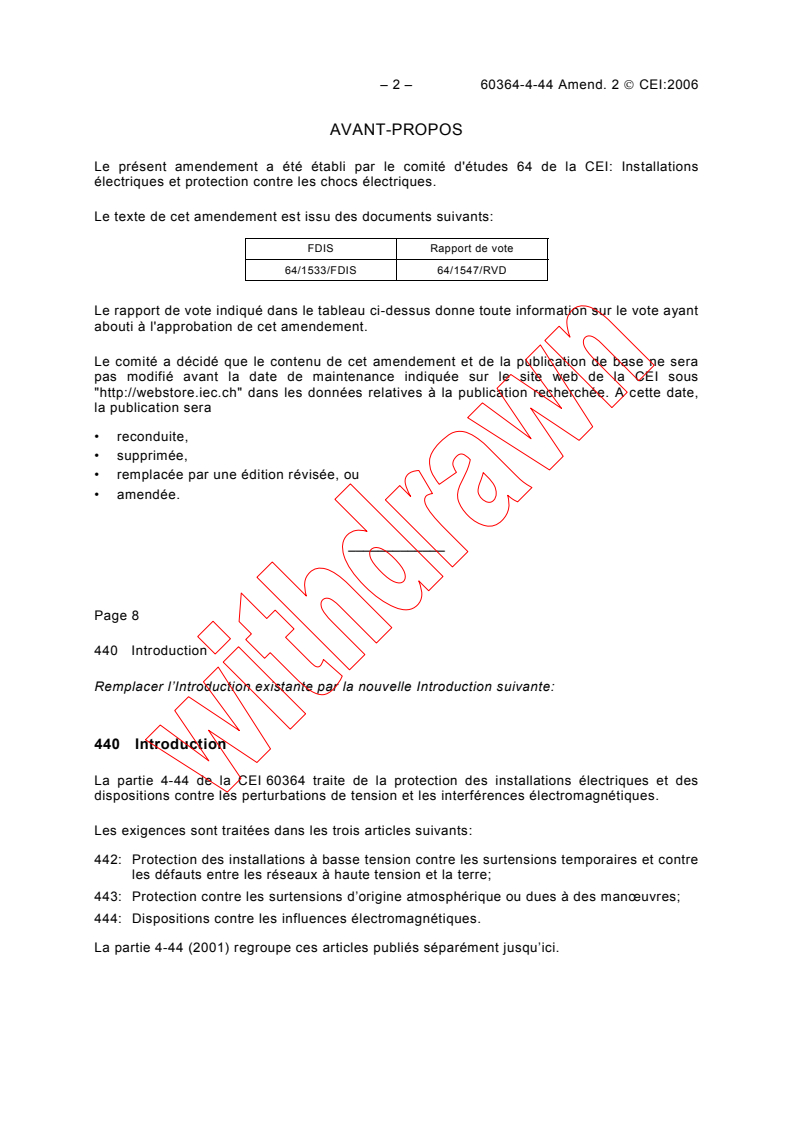

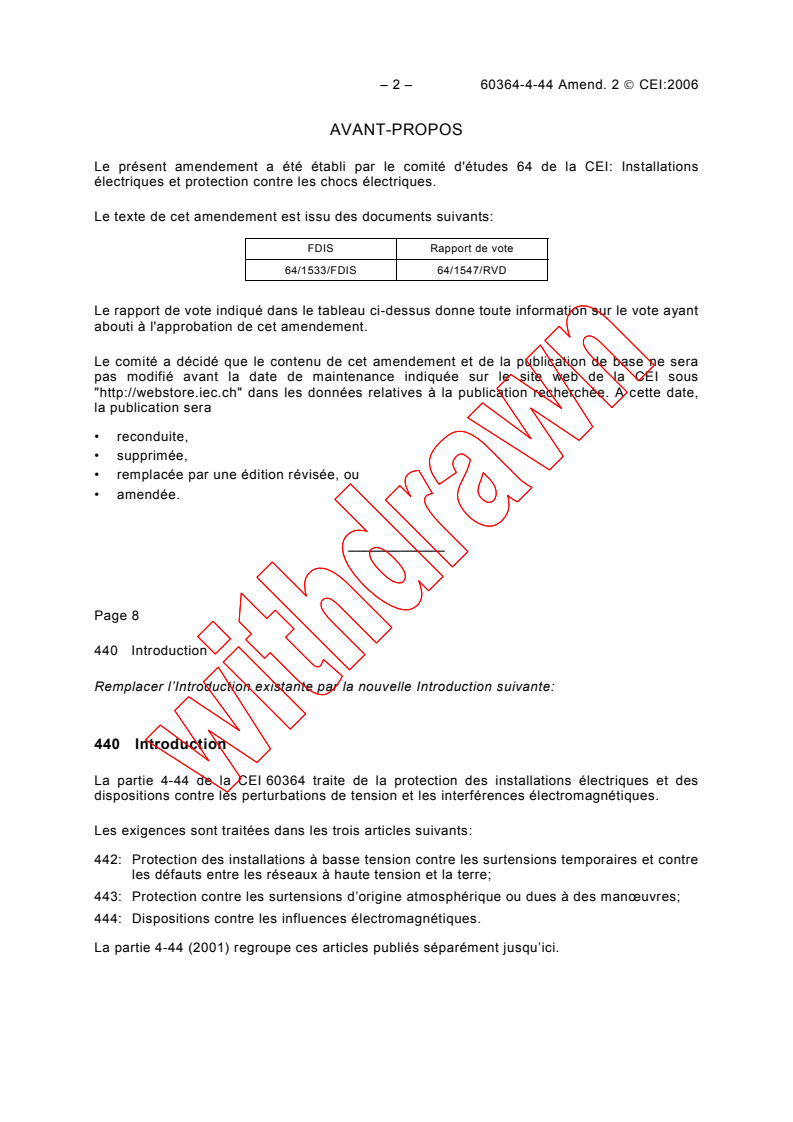

– 2 – 60364-4-44 Amend. 2  CEI:2006

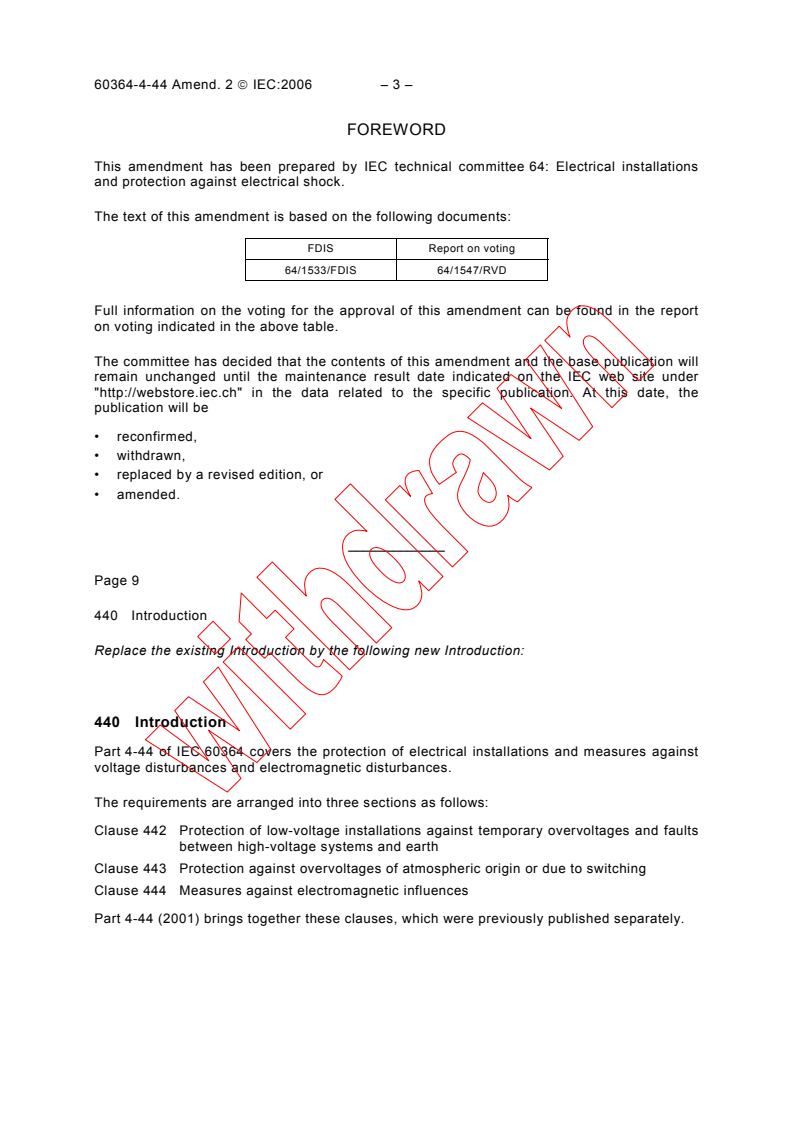

AVANT-PROPOS
Le présent amendement a été établi par le comité d'études 64 de la CEI: Installations

électriques et protection contre les chocs électriques.

Le texte de cet amendement est issu des documents suivants:

FDIS Rapport de vote
64/1533/FDIS 64/1547/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de cet amendement et de la publication de base ne sera
pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,
la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
_____________
Page 8
440 Introduction
Remplacer l’Introduction existante par la nouvelle Introduction suivante:

440 Introduction
La partie 4-44 de la CEI 60364 traite de la protection des installations électriques et des

dispositions contre les perturbations de tension et les interférences électromagnétiques.
Les exigences sont traitées dans les trois articles suivants:
442: Protection des installations à basse tension contre les surtensions temporaires et contre
les défauts entre les réseaux à haute tension et la terre;
443: Protection contre les surtensions d’origine atmosphérique ou dues à des manœuvres;
444: Dispositions contre les influences électromagnétiques.
La partie 4-44 (2001) regroupe ces articles publiés séparément jusqu’ici.

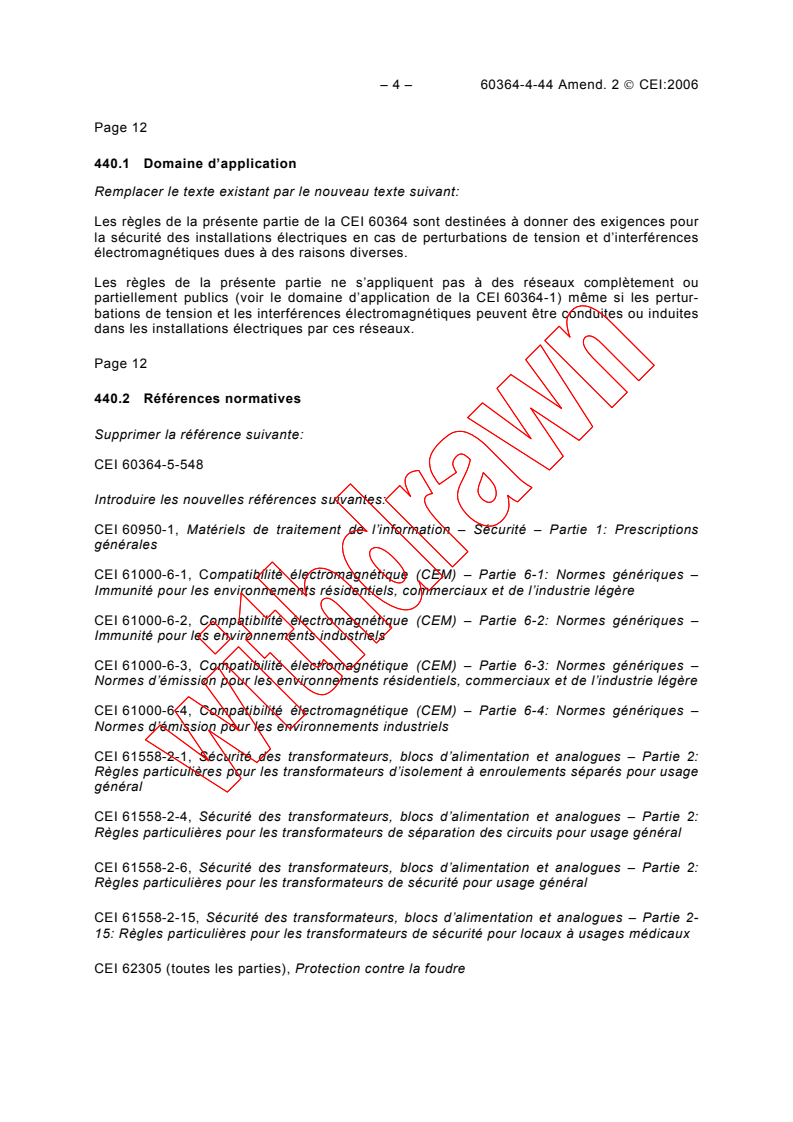

– 4 – 60364-4-44 Amend. 2  CEI:2006

Page 12
440.1 Domaine d’application
Remplacer le texte existant par le nouveau texte suivant:

Les règles de la présente partie de la CEI 60364 sont destinées à donner des exigences pour

la sécurité des installations électriques en cas de perturbations de tension et d’interférences

électromagnétiques dues à des raisons diverses.

Les règles de la présente partie ne s’appliquent pas à des réseaux complètement ou

partiellement publics (voir le domaine d’application de la CEI 60364-1) même si les pertur-
bations de tension et les interférences électromagnétiques peuvent être conduites ou induites
dans les installations électriques par ces réseaux.
Page 12
440.2 Références normatives
Supprimer la référence suivante:
CEI 60364-5-548
Introduire les nouvelles références suivantes:
CEI 60950-1, Matériels de traitement de l’information – Sécurité – Partie 1: Prescriptions
générales
CEI 61000-6-1, Compatibilité électromagnétique (CEM) – Partie 6-1: Normes génériques –
Immunité pour les environnements résidentiels, commerciaux et de l’industrie légère
CEI 61000-6-2, Compatibilité électromagnétique (CEM) – Partie 6-2: Normes génériques –
Immunité pour les environnements industriels
CEI 61000-6-3, Compatibilité électromagnétique (CEM) – Partie 6-3: Normes génériques –
Normes d’émission pour les environnements résidentiels, commerciaux et de l’industrie légère
CEI 61000-6-4, Compatibilité électromagnétique (CEM) – Partie 6-4: Normes génériques –
Normes d’émission pour les environnements industriels
CEI 61558-2-1, Sécurité des transformateurs, blocs d’alimentation et analogues – Partie 2:
Règles particulières pour les transformateurs d’isolement à enroulements séparés pour usage
général
CEI 61558-2-4, Sécurité des transformateurs, blocs d’alimentation et analogues – Partie 2:
Règles particulières pour les transformateurs de séparation des circuits pour usage général
CEI 61558-2-6, Sécurité des transformateurs, blocs d’alimentation et analogues – Partie 2:
Règles particulières pour les transformateurs de sécurité pour usage général
CEI 61558-2-15, Sécurité des transformateurs, blocs d’alimentation et analogues – Partie 2-
15: Règles particulières pour les transformateurs de sécurité pour locaux à usages médicaux
CEI 62305 (toutes les parties), Protection contre la foudre

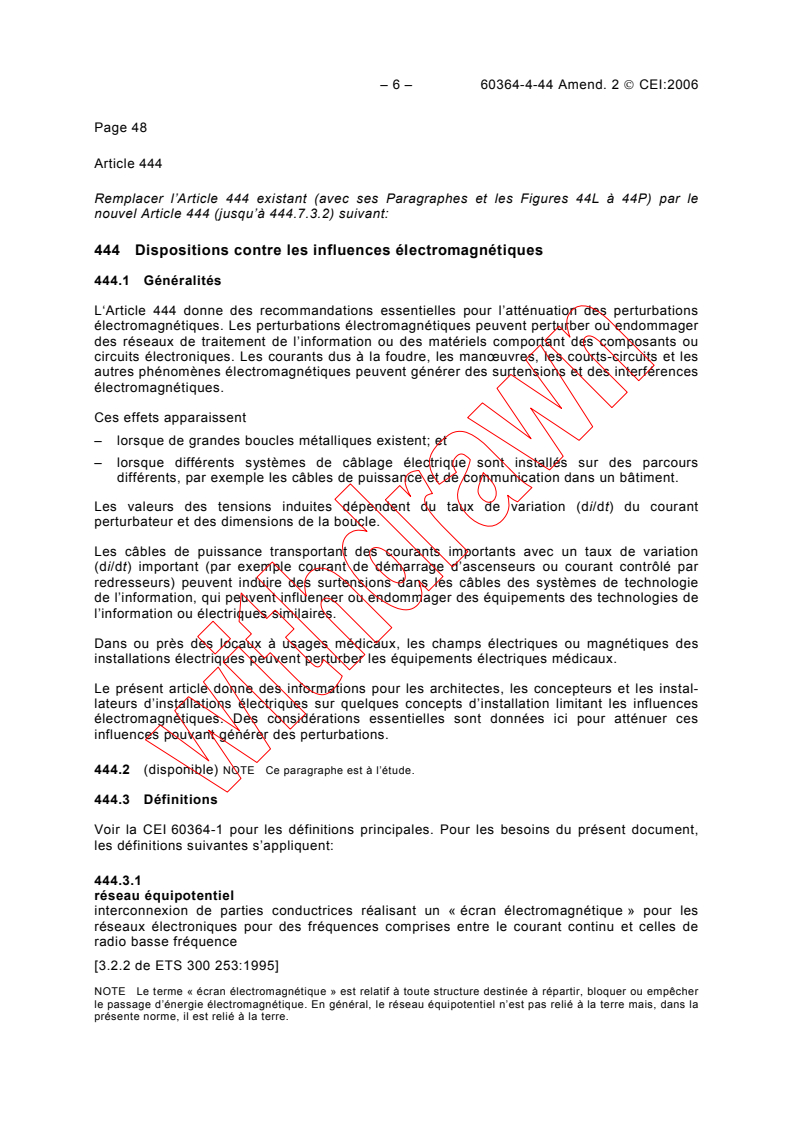

– 6 – 60364-4-44 Amend. 2  CEI:2006

Page 48

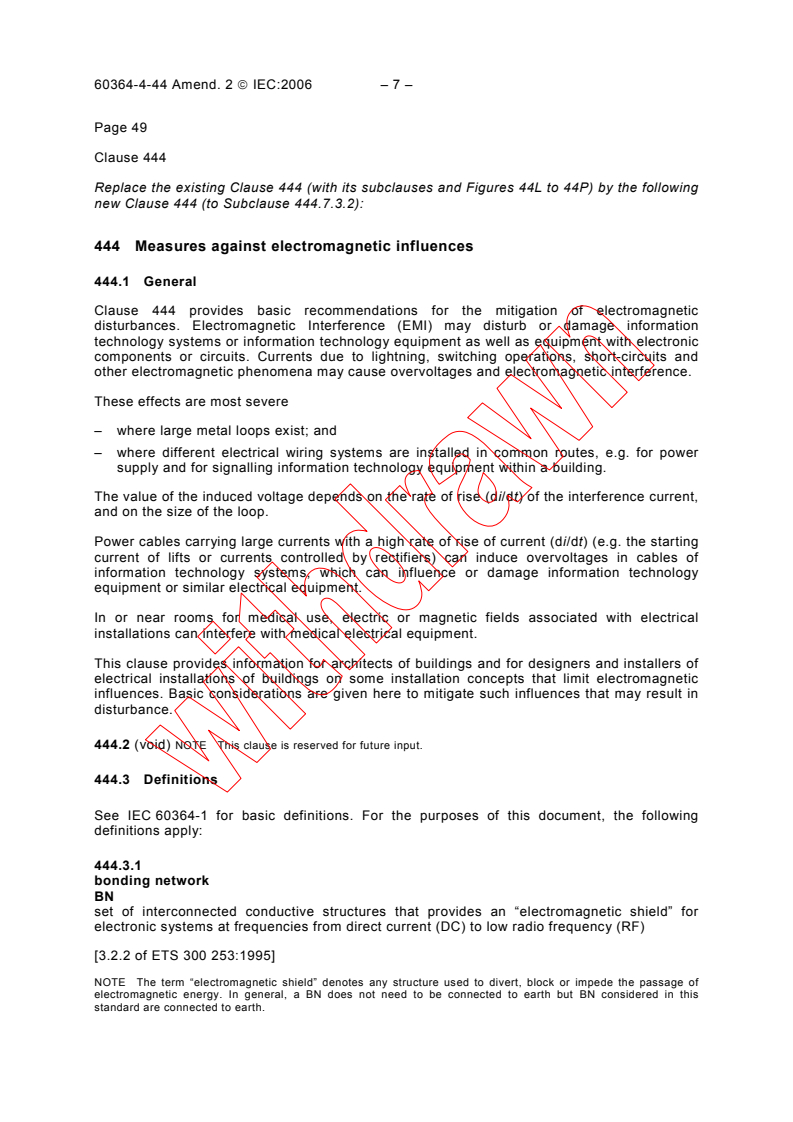

Article 444
Remplacer l’Article 444 existant (avec ses Paragraphes et les Figures 44L à 44P) par le

nouvel Article 444 (jusqu’à 444.7.3.2) suivant:

444 Dispositions contre les influences électromagnétiques

444.1 Généralités
L‘Article 444 donne des recommandations essentielles pour l’atténuation des perturbations
électromagnétiques. Les perturbations électromagnétiques peuvent perturber ou endommager
des réseaux de traitement de l’information ou des matériels comportant des composants ou
circuits électroniques. Les courants dus à la foudre, les manœuvres, les courts-circuits et les
autres phénomènes électromagnétiques peuvent générer des surtensions et des interférences
électromagnétiques.
Ces effets apparaissent
– lorsque de grandes boucles métalliques existent; et
– lorsque différents systèmes de câblage électrique sont installés sur des parcours
différents, par exemple les câbles de puissance et de communication dans un bâtiment.
Les valeurs des tensions induites dépendent du taux de variation (di/dt) du courant
perturbateur et des dimensions de la boucle.
Les câbles de puissance transportant des courants importants avec un taux de variation
(di/dt) important (par exemple courant de démarrage d’ascenseurs ou courant contrôlé par
redresseurs) peuvent induire des surtensions dans les câbles des systèmes de technologie
de l’information, qui peuvent influencer ou endommager des équipements des technologies de
l’information ou électriques similaires.
Dans ou près des locaux à usages médicaux, les champs électriques ou magnétiques des
installations électriques peuvent perturber les équipements électriques médicaux.
Le présent article donne des informations pour les architectes, les concepteurs et les instal-
lateurs d’installations électriques sur quelques concepts d’installation limitant les influences
électromagnétiques. Des considérations essentielles sont données ici pour atténuer ces
influences pouvant générer des perturbations.
444.2 (disponible) NOTE Ce paragraphe est à l’étude.

444.3 Définitions
Voir la CEI 60364-1 pour les définitions principales. Pour les besoins du présent document,
les définitions suivantes s’appliquent:
444.3.1
réseau équipotentiel
interconnexion de parties conductrices réalisant un « écran électromagnétique » pour les
réseaux électroniques pour des fréquences comprises entre le courant continu et celles de
radio basse fréquence
[3.2.2 de ETS 300 253:1995]
NOTE Le terme « écran électromagnétique » est relatif à toute structure destinée à répartir, bloquer ou empêcher
le passage d’énergie électromagnétique. En général, le réseau équipotentiel n’est pas relié à la terre mais, dans la
présente norme, il est relié à la terre.

– 8 – 60364-4-44 Amend. 2  CEI:2006

444.3.2
ceinturage d’équipotentialité
ceinturage de mise à la terre en forme de boucle fermée

[3.1.3 de l’EN 50310:2000]
NOTE Généralement, le ceinturage d’équipotentialité, en tant que partie du réseau équipotentiel, a de multiples
connexions avec ce réseau et améliore ses performances.

444.3.3
réseau commun d’équipotentialité

réseau équipotentiel assurant à la fois une liaison équipotentielle de protection et une liaison

équipotentielle fonctionnelle
[VEI 195-02-25 modifié]
444.3.4
réseau équipotentiel
disposition des connexions électriques entre des parties conductrices, afin de réaliser
l’équipotentialité
[VEI 195-01-10 modifié]
444.3.5
réseau de terre
partie d'une installation de mise à la terre comprenant seulement les prises de terre et leurs
interconnexions
[VEI 195-02-21 modifié]
444.3.6
réseau équipotentiel maillé
réseau équipotentiel dans lequel les châssis des matériels associés, les tiroirs et enveloppes
et généralement le conducteur de retour en courant continu sont connectés en autant de
points au réseau équipotentiel
[3.2.2 de ETS 300 253:1995]
NOTE Le réseau équipotentiel maillé améliore le réseau commun d’équipotentialité.
444.3.7
conducteur parallèle d’accompagnement
conducteur de protection parallèle aux écrans du câble de transmission des signaux et/ou des
données afin de limiter le courant s’écoulant dans les écrans

444.4 Mesures d’atténuation des influences électromagnétiques
Le concepteur et l’installateur d’une installation électrique doivent prendre en compte les
mesures décrites ci-après pour la réduction des effets des influences électriques et
magnétiques sur les matériels électriques.
Seuls les matériels électriques satisfaisant aux exigences des normes appropriées relatives à
la CEM ou aux exigences CEM de la norme de produit applicable doivent être utilisés.

– 10 – 60364-4-44 Amend. 2  CEI:2006

444.4.1 Sources des influences électromagnétiques

Il convient que les matériels sensibles ne soient pas situés à proximité de sources

potentielles d’émission électromagnétique telles que

– commutation de charges inductives,

– moteurs électriques,
– éclairages fluorescents,
– soudeuses,
– ordinateurs,
– redresseurs,
– hacheurs,
– convertisseurs/régulateurs de fréquence,
– ascenseurs,
– transformateurs,
– appareillages,
– barres de distribution de puissance.
444.4.2 Dispositions de réduction des perturbations électromagnétiques
Les dispositions suivantes réduisent les perturbations électromagnétiques.
a) Pour les matériels électriques sensibles aux influences électromagnétiques, des para-
foudres et/ou des filtres sont recommandés pour améliorer la compatibilité électro-
magnétique vis-à-vis des émissions électromagnétiques conduites.
b) Il est recommandé de relier les armures des câbles au réseau équipotentiel commun.
c) Il est recommandé d’éviter de grandes boucles inductives en choisissant un cheminement
commun pour les canalisations de puissance, de signaux et de données.
d) Il convient de séparer les circuits de puissance et de communication et, si possible, de les
croiser à angle droit (voir 444.6.3).
e) Utiliser des câbles à conducteurs concentriques afin de réduire les courants induits dans
le conducteur de protection.
f) Utiliser des câbles multiconducteurs symétriques (par exemple des câbles écrantés
contenant des conducteurs de protection séparés) pour les liaisons entre les
convertisseurs et les moteurs à vitesse variable.
g) Utiliser des câbles de transmission des signaux et des données conformément aux

instructions relatives à la CEM des fabricants.
h) Si un paratonnerre est installé,
– les câbles de puissance et de communication doivent être séparés des conducteurs de
descente des paratonnerres d’une distance minimale ou être écrantés. La distance
minimale doit être déterminée par le concepteur du système de protection contre la
foudre conformément à la CEI 62305-3;
– il convient que les armures ou écrans métalliques des câbles de puissance et de
communication soient reliés à la terre et respectent les exigences de la CEI 62305-3 et
CEI 62305-4.
i) Si des câbles écrantés de transmission des signaux et des données sont utilisés, il
convient d’éviter l’écoulement de courants de défaut dans les écrans et âmes des câbles
de signaux, ou les câbles de données, mis à la terre. Des conducteurs complémentaires,
par exemple conducteur parallèle d’accompagnement de renfort d’écran, peuvent être
nécessaires; voir la Figure 44.R1.

– 12 – 60364-4-44 Amend. 2  CEI:2006

I
défaut
Conducteur parallèle de renfort d’écran

IEC  050/06
Figure 44.R1 – Conducteur d’accompagnement de renfort d’écran
pour assurer un réseau commun d’équipotentialité
NOTE La mise en œuvre d’un conducteur d’accompagnement à proximité de l’écran d’un câble de
transmission des signaux ou des données réduit aussi la boucle associée au matériel, lequel est relié par un
simple conducteur PE à la terre. Cette pratique réduit considérablement les effets électromagnétiques de
l’impulsion électromagnétique de foudre (IEMF).
j) Si des câbles de transmission des signaux ou des câbles de transmission des données
écrantés sont communs à plusieurs bâtiments en schéma TT, il convient d’utiliser un
conducteur d’accompagnement (voir Figure 44.R2) de section minimale 16 mm en cuivre
ou équivalent. La section équivalente doit respecter les exigences de 544.1 de la
CEI 60364-5-54.
L1
L2
L3
N
Bâtiment 1 Bâtiment 2 Bâtiment 3
Conducteur d’accompagnement
ou de substitution
Câble de communication écranté
IEC  051/06
Figure 44.R2 – Exemple de conducteur d’accompagnement
ou de substitution en schéma TT
NOTE 1 Si un écran de câble est utilisé comme conducteur de retour de terre, un câble double coaxial peut
être utilisé.
NOTE 2 Si les exigences de 413.1.2.1 (dernier paragraphe) ne peuvent être satisfaites, il est de la
responsabilité du propriétaire ou du fournisseur d’empêcher tout danger dû à l’exclusion de connexion de
câbles à la LEP.
NOTE 3 Les problèmes de différences de potentiel sur les réseaux publics de communication sont de la
responsabilité des opérateurs, lesquels peuvent utiliser d’autres méthodes.
NOTE 4 Aux Pays-Bas, un conducteur d'accompagnement équipotentiel, reliant ensemble toutes les mises à
la terre de plusieurs installations de schéma TT, est autorisé uniquement si une protection contre les défauts,
selon les exigences de 413.1.4, reste adéquate en cas de défaillance de tout DDR.

– 14 – 60364-4-44 Amend. 2  CEI:2006

k) Il est recommandé que les liaisons équipotentielles présentent l’impédance la plus faible

possible
– en étant le plus court possible,

– en ayant une section présentant une faible réactance et une faible impédance par

mètre de cheminement, par exemple un ruban de rapport longueur sur épaisseur
inférieur à 5.
l) Si le ceinturage d’équipotentialité (conforme à 444.5.8) est prévu pour supporter le réseau

équipotentiel d’une installation de traitement de l’information très importante dans un

bâtiment, il peut être réalisé en boucle fermée.

NOTE Cette disposition est utilisée de préférence dans des bâtiments réservés à la communication.

444.4.3 Schéma TN
Pour minimiser les influences électromagnétiques, les paragraphes suivants sont applicables.
444.4.3.1 Il est recommandé de ne pas maintenir le schéma TN-C dans des bâtiments
existants contenant ou susceptibles de contenir des matériels de traitement de l’information
significatifs.
Le schéma TN-C ne doit pas être utilisé dans des bâtiments neufs contenant ou susceptibles
de contenir des matériels de traitement de l’information significatifs.
NOTE Tout schéma TN-C est susceptible d’être soumis à des charges ou à des courants de défaut transmis par
les équipotentialités vers les services et les structures d’un bâtiment.
444.4.3.2 Dans les bâtiments existants susceptibles de recevoir des matériels de traitement
de l’information significatifs alimentés par le réseau de distribution public à basse tension, il
convient de choisir un schéma TN-S en aval de l’origine (voir Figure 44.R3A).
Dans des bâtiments neufs, le schéma TN-S doit être choisi en aval de l’origine de l’installation
(voir Figure 44.R3A).
NOTE L’efficacité d’un schéma TN-S peut être améliorée en utilisant un dispositif de contrôle de courant
différentiel conforme à la CEI 62020.

– 16 – 60364-4-44 Amend. 2  CEI:2006

Conducteur d’équipotentialité L

N
si nécessaire
PE
PE, N, L
Equipement 1
1)
Câble de transmission
ΔU
des signaux et des données
2)
PE, N, L
Equipement 2
Réseau public
IEC  052/06
1) La chute de tension ΔU est évitée le long du PE en fonctionnement normal

2) Boucle de surface restreinte formée par les câbles de transmission des signaux ou des données
Figure 44.R3A − Elimination des courants de conducteur neutre
dans une structure alimentée en schéma TN-S depuis l’origine du réseau public
jusque et y compris les circuits terminaux à l’intérieur du bâtiment

– 18 – 60364-4-44 Amend. 2  CEI:2006

444.4.3.3 Dans les bâtiments existants où l’installation à basse tension, y compris le
transformateur, est manœuvrée par le seul utilisateur et qui sont susceptibles de recevoir des

matériels de traitement de l’information significatifs, il convient de choisir un schéma TN-S en

aval de l’origine (voir Figure 44.R3B).

L
Conducteur d’équipotentialité
N
si nécessaire
PE
PE, N, L
Equipement 1
1)
Câble de transmission
ΔU
des signaux et des données
2)
PE, N, L
Equipement 2
IEC  053/06
1) La chute de tension ΔU est évitée le long du PE en fonctionnement normal.
2) Boucle de surface restreinte formée par les câbles de transmission des signaux ou des données

Figure 44.R3B − Elimination des courants de conducteur neutre dans une structure
alimentée en schéma TN-S en aval du transformateur d’alimentation privé du
consommateur
– 20 – 60364-4-44 Amend. 2  CEI:2006

444.4.3.4 Si une installation existante est réalisée en schéma TN-C-S (voir Figure 44.R4),
il est recommandé d’éviter des boucles des câbles de transmission des signaux ou des

données en
– modifiant toutes les parties du schéma TN-C de l’installation montrée à la Figure 44.R4 en

TN-S comme indiqué à la Figure 44.R3A; ou

– lorsque cela n’est pas possible, en évitant les interconnexions des câbles de transmission

des signaux ou des données entre les diverses parties des installations TN-S.

L
PEN
3)
PE, N, L
Equipement 1
Câble de transmission
1)
des signaux et des données
ΔU
2)
PE, N, L
Equipement 2
IEC  054/06
1)  La chute de tension ΔU est évitée le long du PEN en fonctionnement normal.

2) Boucle de surface restreinte formée par les câbles de transmission des signaux ou des données
3) Élément conducteur
NOTE Dans le schéma TN-C-S, le courant qui en schéma TN-S ne parcourait que le conducteur neutre, parcourt
aussi les écrans ou conducteurs de référence des câbles de transmission de signaux, les parties conductrices
accessibles ou des éléments conducteurs tels que des structures métalliques.
Figure 44.R4 – Schéma TN-C-S dans un bâtiment existant

– 22 – 60364-4-44 Amend. 2  CEI:2006

444.4.4 Schéma TT
En schéma TT, tel qu’indiqué à la Figure 44.R5, il convient de prendre en compte les

surtensions pouvant apparaître entre parties actives et masses si les masses de différents

bâtiments sont reliées à des prises de terre différentes.

Conducteur d’équipotentialité
si nécessaire
L
N
PE, N, L
PE
Equipement 1
1)
ΔU
Câble de transmission
des signaux et des données
2)
PE, N, L
Equipement 2
IEC  055/06
1) La chute de tension ΔU est évitée le long du PE en fonctionnement normal.

2) Boucle de surface restreinte formée par les circuits de communication

Figure 44.R5 – Schéma TT dans un bâtiment

– 24 – 60364-4-44 Amend. 2  CEI:2006

444.4.5 Schéma IT
En schéma IT triphasé, tel qu’indiqué à la Figure 44.R6, la tension entre un conducteur actif

non en défaut et une masse peut devenir la tension composée en cas de défaut simple

d’isolation entre un conducteur actif et la masse; il convient de considérer ce cas.

NOTE Il convient qu’un matériel électronique alimenté directement entre phase et neutre soit prévu pour résister
à la tension composée entre un conducteur actif et la masse (voir les exigences correspondantes de la

CEI 60950-1 pour les matériels de traitement de l’information).

Conducteur d’équipotentialité
si nécessaire
L
N
PE, N, L
PE
Equipement 1
1)
ΔU
Câble de transmission
des signaux et des données
2)
PE, N, L
Equipement 2
IEC  056/06
1) La chute de tension ΔU est évitée le long du PE en fonctionnement normal.
2) Boucle de surface restreinte formée par les circuits de communication

Figure 44.R6 – Schéma IT dans un bâtiment

– 26 – 60364-4-44 Amend. 2  CEI:2006

444.4.6 Alimentation par plusieurs sources

Pour des alimentations multiples, les dispositions de 444.4.6.1 et de 444.4.6.2 doivent être

prises.
NOTE Si plusieurs mises à la terre des points étoiles des sources d’alimentation sont effectuées, les courants
dans le conducteur neutre peuvent retourner au point étoile correspondant, non seulement par le neutre, mais

aussi par le conducteur de protection comme indiqué à la Figure 44.R7A. Pour cette raison, la somme des courants

partiels s’écoulant dans l’installation n’est plus nulle et un champ magnétique est créé, analogue à celui d’un câble

monoconducteur.
Dans le cas de câbles monoconducteurs parcourus par des courants alternatifs, un champ électromagnétique
circulaire est créé autour de l’âme du conducteur pouvant perturber les matériels électroniques. Les courants

harmoniques génèrent des champs électromagnétiques analogues plus rapidement atténués que ceux produits par

les fondamentaux.
Source 1 Source 2
Installation
PE
Masses
IEC  057/06
Figure 44.R7A – Schéma TN alimenté par plusieurs sources
avec connexion multiple non appropriée entre le PEN et la terre

– 28 – 60364-4-44 Amend. 2  CEI:2006

444.4.6.1 Schéma TN alimenté par plusieurs sources

En cas de schéma TN alimenté par plusieurs sources, les points étoiles des diverses

alimentations doivent être connectés par un conducteur isolé connecté à la terre au centre en

un seul et même point de terre, pour des raisons de CEM (voir Figure 44.R7B).

Source n
Source 2
a)
L1
L2
L3
N
Source 1
PE
a)
c)
d)
b)
Mises à la terre
sources
Masses
Installation
IEC  058/06
a) Une liaison directe entre les points neutres des transformateurs ou entre points étoiles des générateurs et la
terre n’est pas permise.
b) Le conducteur de liaison entre les points neutres des transformateurs ou entre points étoiles des générateurs
doit être isolé. Ce conducteur est analogue à un PEN et il peut être repéré comme tel; toutefois, il ne doit pas
être connecté au matériel d’utilisation, et à cet effet une notice d’avertissement doit y être attachée, ou placée
à côté.
c) Seule une liaison entre les points neutres interconnectés des sources et le PE doit être prévue. Cette liaison
doit se situer dans le tableau principal de distribution.
d) Une mise à la terre complémentaire du PE dans l’installation peut être prévue.
Figure 44.R7B – Schéma TN alimenté par plusieurs sources
avec points étoiles connectés à un seul et même point de terre

– 30 – 60364-4-44 Amend. 2  CEI:2006

444.4.6.2 Schéma TT alimenté par plusieurs sources

En cas de schéma TT alimenté par plusieurs sources, il convient que les points étoiles des

diverses alimentations soient connectés en un seul et même point de terre, pour des raisons

de CEM (voir Figure 44.R8).
Source n
Source 2
a)
L1
L2
L3
N
Source 1
c)
a)
b)
Mises à la terre
Masses
sources
Installation
IEC  059/06
a) Une liaison directe entre les points neutres des transformateurs ou entre les points étoiles des générateurs et
la terre n’est pas permise.
b) Le conducteur de liaison entre les points neutres des transformateurs ou entre les points étoiles des
générateurs doit être isolé. Ce conducteur est analogue à un PEN et il peut être repéré comme tel; toutefois, il
ne doit pas être connecté au matériel d’utilisation, et une notice d’avertissement à cet effet doit y être
attachée, ou placée à côté.
c) Seule une liaison entre les points neutres interconnectés des sources et le PE doit être prévue. Cette liaison
doit se situer dans le tableau principal de distribution.
Figure 44.R8 – Schéma TT alimenté par plusieurs sources
avec points étoiles connectés à un seul et même point de terre

– 32 – 60364-4-44 Amend. 2  CEI:2006

444.4.7 Commutation de l’alimentation

En schéma TN, la commutation de l’alimentation normale vers l’alimentation de secours doit

être réalisée par un commutateur intéressant tous les conducteurs actifs (voir Figures

44.R9A, 44.R9B et 44R.9C).
Alimentation 1 Alimentation 2
L1 L1
L2 L2
L3 L3
N
PE
Matériel d’utilisation
IEC  060/06
NOTE Cette méthode évite les champs électromagnétiques dus à des courants vagabonds dans l’alimentation
principale d’une installation. Il faut que la somme des courants dans un câble soit nulle. Cela assure l’écoulement
du courant de neutre dans le seul conducteur neutre du circuit en fonction. L’harmonique 3 (150 Hz) des
conducteurs de phase s’ajoutera au courant dans le neutre avec le même angle de phase.
Figure 44.R9A – Alimentation triphasée avec commutateur à 4 pôles

– 34 – 60364-4-44 Amend. 2  CEI:2006

L1
L2
L3
N
PE
IEC  061/06
NOTE Une alimentation triphasée avec commutateur à 3 pôles non approprié entraînera un écoulement de
courants de circulation non désirés générant un champ électromagnétique.
Figure 44.R9B – Ecoulement de courant dans le conducteur neutre dans une
alimentation triphasée avec commutateur à 3 pôles non approprié

L
N
PE
ASI
Matériel
d’utilisation
IEC  062/06
NOTE La mise à la terre du secondaire d’une ASI n’est pas obligatoire. Si elle n’est pas réalisée, l’alimentation
par l’ASI est en schéma IT et, en mode by-pass, le schéma est le même que celui de l’alimentation.
Figure 44.R9C – Alimentation monophasée avec commutateur à 2 pôles

– 36 – 60364-4-44 Amend. 2  CEI:2006

444.4.8 Pénétration des services dans un bâtiment

Il convient que les canalisations métalliques (eau, gaz, chauffage) et les câbles de puissance

et de communication pénètrent de préférence en un même point d’un bâtiment. Les
canalisations métalliques et les armures des câbles doivent être reliés à la borne principale
de terre par des conducteurs de faib
...

NORME CEI
INTERNATIONALE
IEC
60364-4-44
INTERNATIONAL
STANDARD
AMENDEMENT 2
AMENDMENT 2
2006-08
Amendement 2
Installations électriques des bâtiments –
Partie 4-44:
Protection pour assurer la sécurité –
Protection contre les perturbations de tension
et les perturbations électromagnétiques

Amendment 2
Electrical installations of buildings –
Part 4-44:
Protection for safety –
Protection against voltage disturbances
and electromagnetic disturbances

 IEC 2006 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
V
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60364-4-44 Amend. 2  CEI:2006

AVANT-PROPOS
Le présent amendement a été établi par le comité d'études 64 de la CEI: Installations

électriques et protection contre les chocs électriques.

Le texte de cet amendement est issu des documents suivants:

FDIS Rapport de vote
64/1533/FDIS 64/1547/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de cet amendement et de la publication de base ne sera
pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,
la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
_____________
Page 8
440 Introduction
Remplacer l’Introduction existante par la nouvelle Introduction suivante:

440 Introduction
La partie 4-44 de la CEI 60364 traite de la protection des installations électriques et des

dispositions contre les perturbations de tension et les interférences électromagnétiques.
Les exigences sont traitées dans les trois articles suivants:
442: Protection des installations à basse tension contre les surtensions temporaires et contre
les défauts entre les réseaux à haute tension et la terre;
443: Protection contre les surtensions d’origine atmosphérique ou dues à des manœuvres;
444: Dispositions contre les influences électromagnétiques.
La partie 4-44 (2001) regroupe ces articles publiés séparément jusqu’ici.

60364-4-44 Amend. 2  IEC:2006 – 3 –

FOREWORD
This amendment has been prepared by IEC technical committee 64: Electrical installations

and protection against electrical shock.

The text of this amendment is based on the following documents:

FDIS Report on voting
64/1533/FDIS 64/1547/RVD
Full information on the voting for the approval of this amendment can be found in the report
on voting indicated in the above table.
The committee has decided that the contents of this amendment and the base publication will
remain unchanged until the maintenance result date indicated on the IEC web site under
"http://webstore.iec.ch" in the data related to the specific publication. At this date, the
publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
_____________
Page 9
440 Introduction
Replace the existing Introduction by the following new Introduction:

440 Introduction
Part 4-44 of IEC 60364 covers the protection of electrical installations and measures against
voltage disturbances and electromagnetic disturbances.

The requirements are arranged into three sections as follows:
Clause 442 Protection of low-voltage installations against temporary overvoltages and faults
between high-voltage systems and earth
Clause 443 Protection against overvoltages of atmospheric origin or due to switching
Clause 444 Measures against electromagnetic influences
Part 4-44 (2001) brings together these clauses, which were previously published separately.

– 4 – 60364-4-44 Amend. 2  CEI:2006

Page 12
440.1 Domaine d’application
Remplacer le texte existant par le nouveau texte suivant:

Les règles de la présente partie de la CEI 60364 sont destinées à donner des exigences pour

la sécurité des installations électriques en cas de perturbations de tension et d’interférences

électromagnétiques dues à des raisons diverses.

Les règles de la présente partie ne s’appliquent pas à des réseaux complètement ou

partiellement publics (voir le domaine d’application de la CEI 60364-1) même si les pertur-
bations de tension et les interférences électromagnétiques peuvent être conduites ou induites
dans les installations électriques par ces réseaux.
Page 12
440.2 Références normatives
Supprimer la référence suivante:
CEI 60364-5-548
Introduire les nouvelles références suivantes:
CEI 60950-1, Matériels de traitement de l’information – Sécurité – Partie 1: Prescriptions
générales
CEI 61000-6-1, Compatibilité électromagnétique (CEM) – Partie 6-1: Normes génériques –
Immunité pour les environnements résidentiels, commerciaux et de l’industrie légère
CEI 61000-6-2, Compatibilité électromagnétique (CEM) – Partie 6-2: Normes génériques –
Immunité pour les environnements industriels
CEI 61000-6-3, Compatibilité électromagnétique (CEM) – Partie 6-3: Normes génériques –
Normes d’émission pour les environnements résidentiels, commerciaux et de l’industrie légère
CEI 61000-6-4, Compatibilité électromagnétique (CEM) – Partie 6-4: Normes génériques –
Normes d’émission pour les environnements industriels
CEI 61558-2-1, Sécurité des transformateurs, blocs d’alimentation et analogues – Partie 2:
Règles particulières pour les transformateurs d’isolement à enroulements séparés pour usage
général
CEI 61558-2-4, Sécurité des transformateurs, blocs d’alimentation et analogues – Partie 2:
Règles particulières pour les transformateurs de séparation des circuits pour usage général
CEI 61558-2-6, Sécurité des transformateurs, blocs d’alimentation et analogues – Partie 2:
Règles particulières pour les transformateurs de sécurité pour usage général
CEI 61558-2-15, Sécurité des transformateurs, blocs d’alimentation et analogues – Partie 2-
15: Règles particulières pour les transformateurs de sécurité pour locaux à usages médicaux
CEI 62305 (toutes les parties), Protection contre la foudre

60364-4-44 Amend. 2  IEC:2006 – 5 –

Page 13
440.1 Scope
Replace the existing text by the following:

The rules of this part of IEC 60364 are intended to provide requirements for the safety of

electrical installations in the event of voltage disturbances and electromagnetic disturbances

generated for different specified reasons.

The rules of this part do not apply to systems that are wholly or partly under the control of

public power supply companies (see scope of IEC 60364-1) although voltage and
electromagnetic disturbances may be conducted or induced into electrical installations via
these supply systems.
Page 13
440.2 Normative references
Delete the following normative reference:
IEC 60364-5-548
Insert the following new normative references:
IEC 60950-1, Information technology equipment – Safety – Part 1: General requirements
IEC 61000-6-1, Electromagnetic compatibility (EMC) – Part 6-1: Generic standards –
Immunity for residential, commercial and light-industrial environments
IEC 61000-6-2, Electromagnetic compatibility (EMC) – Part 6-2: Generic standards –
Immunity for industrial environments
IEC 61000-6-3, Electromagnetic compatibility (EMC) – Part 6-3: Generic standards –
Emission standard for residential, commercial and light-industrial environments
IEC 61000-6-4, Electromagnetic compatibility (EMC) – Part 6-4: Generic standards –
Emission standard for industrial environments

IEC 61558-2-1, Safety of power transformers, power supply units and similar – Part 2:
Particular requirements for separating transformers for general use

IEC 61558-2-4, Safety of power transformers, power supply units and similar – Part 2:
Particular requirements for isolating transformers for general use
IEC 61558-2-6, Safety of power transformers, power supply units and similar – Part 2:
Particular requirements for safety isolating transformers for general use
IEC 61558-2-15, Safety of power transformers, power supply units and similar – Part 2-15:
Particular requirements for isolating transformers for the supply of medical locations
IEC 62305 (all parts), Protection against lightning

– 6 – 60364-4-44 Amend. 2  CEI:2006

Page 48
Article 444
Remplacer l’Article 444 existant (avec ses Paragraphes et les Figures 44L à 44P) par le

nouvel Article 444 (jusqu’à 444.7.3.2) suivant:

444 Dispositions contre les influences électromagnétiques

444.1 Généralités
L‘Article 444 donne des recommandations essentielles pour l’atténuation des perturbations
électromagnétiques. Les perturbations électromagnétiques peuvent perturber ou endommager
des réseaux de traitement de l’information ou des matériels comportant des composants ou
circuits électroniques. Les courants dus à la foudre, les manœuvres, les courts-circuits et les
autres phénomènes électromagnétiques peuvent générer des surtensions et des interférences
électromagnétiques.
Ces effets apparaissent
– lorsque de grandes boucles métalliques existent; et
– lorsque différents systèmes de câblage électrique sont installés sur des parcours
différents, par exemple les câbles de puissance et de communication dans un bâtiment.
Les valeurs des tensions induites dépendent du taux de variation (di/dt) du courant
perturbateur et des dimensions de la boucle.
Les câbles de puissance transportant des courants importants avec un taux de variation
(di/dt) important (par exemple courant de démarrage d’ascenseurs ou courant contrôlé par
redresseurs) peuvent induire des surtensions dans les câbles des systèmes de technologie
de l’information, qui peuvent influencer ou endommager des équipements des technologies de
l’information ou électriques similaires.
Dans ou près des locaux à usages médicaux, les champs électriques ou magnétiques des
installations électriques peuvent perturber les équipements électriques médicaux.
Le présent article donne des informations pour les architectes, les concepteurs et les instal-
lateurs d’installations électriques sur quelques concepts d’installation limitant les influences
électromagnétiques. Des considérations essentielles sont données ici pour atténuer ces
influences pouvant générer des perturbations.
444.2 (disponible) NOTE Ce paragraphe est à l’étude.

444.3 Définitions
Voir la CEI 60364-1 pour les définitions principales. Pour les besoins du présent document,
les définitions suivantes s’appliquent:
444.3.1
réseau équipotentiel
interconnexion de parties conductrices réalisant un « écran électromagnétique » pour les
réseaux électroniques pour des fréquences comprises entre le courant continu et celles de
radio basse fréquence
[3.2.2 de ETS 300 253:1995]
NOTE Le terme « écran électromagnétique » est relatif à toute structure destinée à répartir, bloquer ou empêcher
le passage d’énergie électromagnétique. En général, le réseau équipotentiel n’est pas relié à la terre mais, dans la
présente norme, il est relié à la terre.

60364-4-44 Amend. 2  IEC:2006 – 7 –

Page 49
Clause 444
Replace the existing Clause 444 (with its subclauses and Figures 44L to 44P) by the following

new Clause 444 (to Subclause 444.7.3.2):

444 Measures against electromagnetic influences

444.1 General
Clause 444 provides basic recommendations for the mitigation of electromagnetic
disturbances. Electromagnetic Interference (EMI) may disturb or damage information
technology systems or information technology equipment as well as equipment with electronic
components or circuits. Currents due to lightning, switching operations, short-circuits and
other electromagnetic phenomena may cause overvoltages and electromagnetic interference.
These effects are most severe
– where large metal loops exist; and
– where different electrical wiring systems are installed in common routes, e.g. for power
supply and for signalling information technology equipment within a building.
The value of the induced voltage depends on the rate of rise (di/dt) of the interference current,
and on the size of the loop.
Power cables carrying large currents with a high rate of rise of current (di/dt) (e.g. the starting
current of lifts or currents controlled by rectifiers) can induce overvoltages in cables of
information technology systems, which can influence or damage information technology
equipment or similar electrical equipment.
In or near rooms for medical use, electric or magnetic fields associated with electrical
installations can interfere with medical electrical equipment.
This clause provides information for architects of buildings and for designers and installers of
electrical installations of buildings on some installation concepts that limit electromagnetic
influences. Basic considerations are given here to mitigate such influences that may result in
disturbance.
444.2 (void) NOTE This clause is reserved for future input.
444.3 Definitions
See IEC 60364-1 for basic definitions. For the purposes of this document, the following
definitions apply:
444.3.1
bonding network
BN
set of interconnected conductive structures that provides an “electromagnetic shield” for
electronic systems at frequencies from direct current (DC) to low radio frequency (RF)
[3.2.2 of ETS 300 253:1995]
NOTE The term “electromagnetic shield” denotes any structure used to divert, block or impede the passage of
electromagnetic energy. In general, a BN does not need to be connected to earth but BN considered in this
standard are connected to earth.

– 8 – 60364-4-44 Amend. 2  CEI:2006

444.3.2
ceinturage d’équipotentialité
ceinturage de mise à la terre en forme de boucle fermée

[3.1.3 de l’EN 50310:2000]
NOTE Généralement, le ceinturage d’équipotentialité, en tant que partie du réseau équipotentiel, a de multiples
connexions avec ce réseau et améliore ses performances.

444.3.3
réseau commun d’équipotentialité

réseau équipotentiel assurant à la fois une liaison équipotentielle de protection et une liaison

équipotentielle fonctionnelle
[VEI 195-02-25 modifié]
444.3.4
réseau équipotentiel
disposition des connexions électriques entre des parties conductrices, afin de réaliser
l’équipotentialité
[VEI 195-01-10 modifié]
444.3.5
réseau de terre
partie d'une installation de mise à la terre comprenant seulement les prises de terre et leurs
interconnexions
[VEI 195-02-21 modifié]
444.3.6
réseau équipotentiel maillé
réseau équipotentiel dans lequel les châssis des matériels associés, les tiroirs et enveloppes
et généralement le conducteur de retour en courant continu sont connectés en autant de
points au réseau équipotentiel
[3.2.2 de ETS 300 253:1995]
NOTE Le réseau équipotentiel maillé améliore le réseau commun d’équipotentialité.
444.3.7
conducteur parallèle d’accompagnement
conducteur de protection parallèle aux écrans du câble de transmission des signaux et/ou des
données afin de limiter le courant s’écoulant dans les écrans

444.4 Mesures d’atténuation des influences électromagnétiques
Le concepteur et l’installateur d’une installation électrique doivent prendre en compte les
mesures décrites ci-après pour la réduction des effets des influences électriques et
magnétiques sur les matériels électriques.
Seuls les matériels électriques satisfaisant aux exigences des normes appropriées relatives à
la CEM ou aux exigences CEM de la norme de produit applicable doivent être utilisés.

60364-4-44 Amend. 2  IEC:2006 – 9 –

444.3.2
bonding ring conductor
BRC
an earthing bus conductor in the form of a closed ring

[3.1.3 of EN 50310:2000]
NOTE Normally the bonding ring conductor, as part of the bonding network, has multiple connections to the CBN

that improves its performance.

444.3.3
common equipotential bonding system

common bonding network
CBN
equipotential bonding system providing both protective-equipotential-bonding and functional-
equipotential-bonding
[IEV 195-02-25]
444.3.4
equipotential bonding
provision of electric connections between conductive parts, intended to achieve equi-
potentiality
[IEV 195-01-10]
444.3.5
earth-electrode network
ground-electrode network (US)
part of an earthing arrangement comprising only the earth electrodes and their inter-
connections
[IEV 195-02-21]
444.3.6
meshed bonding network
MESH-BN
bonding network in which all associated equipment frames, racks and cabinets and usually
the DC power return conductor, are bonded together as well as at multiple points to the CBN
and may have the form of a mesh
[3.2.2 of ETS 300 253:1995]
NOTE The MESH-BN augments the CBN.

444.3.7
by-pass equipotential bonding conductor/
parallel earthing conductor
PEC
earthing conductor connected in parallel with the screens of signal and/or data cables in order
to limit the current flowing through the screens
444.4 Mitigation of Electromagnetic Interference (EMI)
Consideration shall be given by the designer and installer of the electrical installation to the
measures described below for reducing the electric and magnetic influences on electrical
equipment.
Only electrical equipment, which meets the requirements in the appropriate EMC standards or
the EMC requirements of the relevant product standard shall be used.

– 10 – 60364-4-44 Amend. 2  CEI:2006

444.4.1 Sources des influences électromagnétiques

Il convient que les matériels sensibles ne soient pas situés à proximité de sources

potentielles d’émission électromagnétique telles que

– commutation de charges inductives,

– moteurs électriques,
– éclairages fluorescents,
– soudeuses,
– ordinateurs,
– redresseurs,
– hacheurs,
– convertisseurs/régulateurs de fréquence,
– ascenseurs,
– transformateurs,
– appareillages,
– barres de distribution de puissance.
444.4.2 Dispositions de réduction des perturbations électromagnétiques
Les dispositions suivantes réduisent les perturbations électromagnétiques.
a) Pour les matériels électriques sensibles aux influences électromagnétiques, des para-
foudres et/ou des filtres sont recommandés pour améliorer la compatibilité électro-
magnétique vis-à-vis des émissions électromagnétiques conduites.
b) Il est recommandé de relier les armures des câbles au réseau équipotentiel commun.
c) Il est recommandé d’éviter de grandes boucles inductives en choisissant un cheminement
commun pour les canalisations de puissance, de signaux et de données.
d) Il convient de séparer les circuits de puissance et de communication et, si possible, de les
croiser à angle droit (voir 444.6.3).
e) Utiliser des câbles à conducteurs concentriques afin de réduire les courants induits dans
le conducteur de protection.
f) Utiliser des câbles multiconducteurs symétriques (par exemple des câbles écrantés
contenant des conducteurs de protection séparés) pour les liaisons entre les
convertisseurs et les moteurs à vitesse variable.
g) Utiliser des câbles de transmission des signaux et des données conformément aux

instructions relatives à la CEM des fabricants.
h) Si un paratonnerre est installé,
– les câbles de puissance et de communication doivent être séparés des conducteurs de
descente des paratonnerres d’une distance minimale ou être écrantés. La distance
minimale doit être déterminée par le concepteur du système de protection contre la
foudre conformément à la CEI 62305-3;
– il convient que les armures ou écrans métalliques des câbles de puissance et de
communication soient reliés à la terre et respectent les exigences de la CEI 62305-3 et
CEI 62305-4.
i) Si des câbles écrantés de transmission des signaux et des données sont utilisés, il
convient d’éviter l’écoulement de courants de défaut dans les écrans et âmes des câbles
de signaux, ou les câbles de données, mis à la terre. Des conducteurs complémentaires,
par exemple conducteur parallèle d’accompagnement de renfort d’écran, peuvent être
nécessaires; voir la Figure 44.R1.

60364-4-44 Amend. 2  IEC:2006 – 11 –

444.4.1 Sources of EMI
Electrical equipment sensitive to electromagnetic influences should not be located close to

potential sources of electromagnetic emission such as

– switching devices for inductive loads,

– electric motors,
– fluorescent lighting,
– welding machines,
– computers,
– rectifiers,
– choppers,
– frequency converters/regulators,
– lifts,
– transformers,
– switchgear,
– power distribution busbars.
444.4.2 Measures to reduce EMI
The following measures reduce electromagnetic interference.
a) For electrical equipment sensitive to electromagnetic influences, surge protection devices
and/or filters are recommended to improve electromagnetic compatibility with regard to
conducted electromagnetic phenomena.
b) Metal sheaths of cables should be bonded to the CBN.
c) Inductive loops should be avoided by selection of a common route for power, signal and
data circuits wiring.
d) Power and signal cables should be kept separate and should, wherever practical, cross
each other at right-angles (see 444.6.3).
e) Use of cables with concentric conductors to reduce currents induced into the protective
conductor.
f) Use of symmetrical multicore cables (e.g. screened cables containing separate protective
conductors) for the electrical connections between convertors and motors, which have
frequency controlled motor-drives.
g) Use of signal and data cables according to the EMC requirements of the manufacturer’s

instructions.
h) Where a lightning protection system is installed,
– power and signal cables shall be separated from the down conductors of lightning
protection systems (LPS) by either a minimum distance or by use of screening. The
minimum distance shall be determined by the designer of the LPS in accordance with
IEC 62305-3;
– metallic sheaths or shields of power and signal cables should be bonded in
accordance with the requirements for lightning protection given in IEC 62305-3 and
IEC 62305-4.
i) Where screened signal or data cables are used, care should be taken to limit the fault
current from power systems flowing through the screens and cores of signal cables, or
data cables, which are earthed. Additional conductors may be necessary, e.g. a by-pass
equipotential bonding conductor for screen reinforcement; see Figure 44.R1.

– 12 – 60364-4-44 Amend. 2  CEI:2006

I
défaut
Conducteur parallèle de renfort d’écran

IEC  050/06
Figure 44.R1 – Conducteur d’accompagnement de renfort d’écran
pour assurer un réseau commun d’équipotentialité
NOTE La mise en œuvre d’un conducteur d’accompagnement à proximité de l’écran d’un câble de
transmission des signaux ou des données réduit aussi la boucle associée au matériel, lequel est relié par un
simple conducteur PE à la terre. Cette pratique réduit considérablement les effets électromagnétiques de
l’impulsion électromagnétique de foudre (IEMF).
j) Si des câbles de transmission des signaux ou des câbles de transmission des données
écrantés sont communs à plusieurs bâtiments en schéma TT, il convient d’utiliser un
conducteur d’accompagnement (voir Figure 44.R2) de section minimale 16 mm en cuivre
ou équivalent. La section équivalente doit respecter les exigences de 544.1 de la
CEI 60364-5-54.
L1
L2
L3
N
Bâtiment 1 Bâtiment 2 Bâtiment 3
Conducteur d’accompagnement
ou de substitution
Câble de communication écranté
IEC  051/06
Figure 44.R2 – Exemple de conducteur d’accompagnement
ou de substitution en schéma TT
NOTE 1 Si un écran de câble est utilisé comme conducteur de retour de terre, un câble double coaxial peut
être utilisé.
NOTE 2 Si les exigences de 413.1.2.1 (dernier paragraphe) ne peuvent être satisfaites, il est de la
responsabilité du propriétaire ou du fournisseur d’empêcher tout danger dû à l’exclusion de connexion de
câbles à la LEP.
NOTE 3 Les problèmes de différences de potentiel sur les réseaux publics de communication sont de la
responsabilité des opérateurs, lesquels peuvent utiliser d’autres méthodes.
NOTE 4 Aux Pays-Bas, un conducteur d'accompagnement équipotentiel, reliant ensemble toutes les mises à
la terre de plusieurs installations de schéma TT, est autorisé uniquement si une protection contre les défauts,
selon les exigences de 413.1.4, reste adéquate en cas de défaillance de tout DDR.

60364-4-44 Amend. 2  IEC:2006 – 13 –

I
fault
By-pass conductor for screen reinforcement

IEC  050/06
Figure 44.R1 − By-pass conductor for screen reinforcement
to provide a common equipotential bonding system
NOTE The provision of a by-pass conductor in proximity to a signal, or data, cable sheath also reduces the
area of the loop associated with equipment, which is only connected by a protective conductor to earth. This
practice considerably reduces the EMC effects of Lightning Electromagnetic Pulse (LEMP).
j) Where screened signal cables or data cables are common to several buildings supplied
from a TT-system, a by-pass equipotential bonding conductor should be used; see Figure
44.R2. The by-pass conductor shall have a minimum cross-sectional area of 16 mm Cu or
equivalent. The equivalent cross-sectional area shall be dimensioned in accordance with
544.1 of IEC 60364-5-54.
L1
L2
L3
N
Building 1 Building 2 Building 3
Substitute or by-pass equi-potential
bonding conductor
Screened signal cable
IEC  051/06
Figure 44.R2 − Example of a substitute or by-pass equipotential
bonding conductor in a TT-system
NOTE 1 Where the earthed shield is used as a signal return path, a double-coaxial cable may be used.
NOTE 2 It is recalled that if the consent according to 413.1.2.1 (last paragraph) cannot be obtained, it is the
responsibility of the owners or operators to avoid any danger due to the exclusion of those cables from the
connection to the main equipotential bonding.
NOTE 3 The problems of earth differential voltages on large public telecommunication networks are the
responsibility of the network operator, who may employ other methods.
NOTE 4 In the Netherlands, a by-pass equipotential bonding conductor, connecting the earthing sytems of
several TT installations together, is permitted only if fault protection, in accordance with 413.1.4, remains
effective in the case of failure of any single RCD.

– 14 – 60364-4-44 Amend. 2  CEI:2006

k) Il est recommandé que les liaisons équipotentielles présentent l’impédance la plus faible

possible
– en étant le plus court possible,

– en ayant une section présentant une faible réactance et une faible impédance par

mètre de cheminement, par exemple un ruban de rapport longueur sur épaisseur
inférieur à 5.
l) Si le ceinturage d’équipotentialité (conforme à 444.5.8) est prévu pour supporter le réseau

équipotentiel d’une installation de traitement de l’information très importante dans un

bâtiment, il peut être réalisé en boucle fermée.

NOTE Cette disposition est utilisée de préférence dans des bâtiments réservés à la communication.

444.4.3 Schéma TN
Pour minimiser les influences électromagnétiques, les paragraphes suivants sont applicables.
444.4.3.1 Il est recommandé de ne pas maintenir le schéma TN-C dans des bâtiments
existants contenant ou susceptibles de contenir des matériels de traitement de l’information
significatifs.
Le schéma TN-C ne doit pas être utilisé dans des bâtiments neufs contenant ou susceptibles
de contenir des matériels de traitement de l’information significatifs.
NOTE Tout schéma TN-C est susceptible d’être soumis à des charges ou à des courants de défaut transmis par
les équipotentialités vers les services et les structures d’un bâtiment.
444.4.3.2 Dans les bâtiments existants susceptibles de recevoir des matériels de traitement
de l’information significatifs alimentés par le réseau de distribution public à basse tension, il
convient de choisir un schéma TN-S en aval de l’origine (voir Figure 44.R3A).
Dans des bâtiments neufs, le schéma TN-S doit être choisi en aval de l’origine de l’installation
(voir Figure 44.R3A).
NOTE L’efficacité d’un schéma TN-S peut être améliorée en utilisant un dispositif de contrôle de courant
différentiel conforme à la CEI 62020.

60364-4-44 Amend. 2  IEC:2006 – 15 –

k) Equipotential bonding connections should have an impedance as low as possible

– by being as short as possible,

– by having a cross-section shape that results in low inductive reactance and impedance

per metre of route, e.g. a bonding braid with a width to thickness ratio of five to one.

l) Where an earthing busbar is intended (according to 444.5.8) to support the equipotential

bonding system of a significant information technology installation in a building, it may be

installed as a closed ring.
NOTE This measure is preferably applied in buildings of the telecommunications industry.

444.4.3 TN-system
To minimize electromagnetic influences, the following subclauses apply.
444.4.3.1 It is recommended that TN-C systems should not be maintained in existing
buildings containing, or likely to contain, significant amounts of information technology
equipment.
TN-C-systems shall not be used in newly constructed buildings containing, or likely to contain,
significant amounts of information technology equipment.
NOTE Any TN-C installation is likely to have load or fault current diverted via equipotential bonding into metallic
services and structures within a building.
444.4.3.2 In existing buildings supplied from public low-voltage networks and which contain,
or are likely to contain, significant amounts of information technology equipment, a TN-S
system should be installed downstream of the origin of the installation; see Figure 44.R3A.
In newly constructed buildings, TN-S systems shall be installed downstream of the origin of
the installation; see Figure 44.R3A.
NOTE The effectiveness of a TN-S-system may be enhanced by use of a residual current monitoring device,
RCM, complying with IEC 62020.

– 16 – 60364-4-44 Amend. 2  CEI:2006

Conducteur d’équipotentialité L

N
si nécessaire
PE
PE, N, L
Equipement 1
1)
Câble de transmission
ΔU
des signaux et des données
2)
PE, N, L
Equipement 2
Réseau public
IEC  052/06
1) La chute de tension ΔU est évitée le long du PE en fonctionnement normal

2) Boucle de surface restreinte formée par les câbles de transmission des signaux ou des données
Figure 44.R3A − Elimination des courants de conducteur neutre
dans une structure alimentée en schéma TN-S depuis l’origine du réseau public
jusque et y compris les circuits terminaux à l’intérieur du bâtiment

60364-4-44 Amend. 2  IEC:2006 – 17 –

Equipotential bonding
L
N
conductor, if necessary
PE
PE, N, L
Equipment 1
1)
ΔU Signal or data cable
2)
PE, N, L
Equipment 2
Public supply
IEC  052/06
1) No voltage drop ΔU along the PE conductor under normal operation conditions
2) Loops of limited area formed by signal or data cables

Figure 44.R3A − Avoidance of neutral conductor currents in a bonded structure
by using the TN-S system from the origin of the public supply up to
and including the final circuit within a building

– 18 – 60364-4-44 Amend. 2  CEI:2006

444.4.3.3 Dans les bâtiments existants où l’installation à basse tension, y compris le
transformateur, est manœuvrée par le seul utilisateur et qui sont susceptibles de recevoir des

matériels de traitement de l’information significatifs, il convient de choisir un schéma TN-S en

aval de l’origine (voir Figure 44.R3B).

L
Conducteur d’équipotentialité
N
si nécessaire
PE
PE, N, L
Equipement 1
1)
Câble de transmission
ΔU
des signaux et des données
2)
PE, N, L
Equipement 2
IEC  053/06
1) La chute de tension ΔU est évitée le long du PE en fonctionnement normal.
2) Boucle de surface restreinte formée par les câbles de transmission des signaux ou des données

Figure 44.R3B − Elimination des courants de conducteur neutre dans une structure
alimentée en schéma TN-S en aval du transformateur d’alimentation privé du
consommateur
60364-4-44 Amend. 2  IEC:2006 – 19 –

444.4.3.3 In existing buildings where the complete low-voltage installation including the

transformer is operated only by the user and which contain, or are likely to contain, significant

amounts of information technology equipment, TN-S systems should be installed; see Figure

44.R3B.
Equipotential bonding L
N
conductor, if necessary
PE
PE, N, L
Equipment 1
1)
ΔU
Signal or data cable
2)
PE, N, L
Equipment 2
IEC  053/06
1) No voltage drop ΔU along the PE conductor under normal operation conditions
2) Loops of limited area formed by signal or data cables
Figure 44.R3B − Avoidance of neutral conductor currents in a bonded structure
by using a TN-S system downstream of a consumer’s private supply transformer

– 20 – 60364-4-44 Amend. 2  CEI:2006

444.4.3.4 Si une installation existante est réalisée en schéma TN-C-S (voir Figure 44.R4),
il est recommandé d’éviter des boucles des câbles de transmission des signaux ou des

données en
– modifiant toutes les parties du schéma TN-C de l’installation montrée à la Figure 44.R4 en

TN-S comme indiqué à la Figure 44.R3A; ou

– lorsque cela n’est pas possible, en évitant les interconnexions des câbles de transmission

des signaux ou des données entre les diverses parties des installations TN-S.

L
PEN
3)
PE, N, L
Equipement 1
Câble de transmission
1)
des signaux et des données
ΔU
2)
PE, N, L
Equipement 2
IEC  054/06
1)  La chute de tension ΔU est évitée le long du PEN en fonctionnement normal.

2) Boucle de surface restreinte formée par les câbles de transmission des signaux ou des données
3) Élément conducteur
NOTE Dans le schéma TN-C-S, le courant qui en schéma TN-S ne parcourait que le conducteur neutre, parcourt
aussi les écrans ou conducteurs de référence des câbles de transmission de signaux, les parties conductrices
accessibles ou des éléments conducteurs tels que des structures métalliques.
Figure 44.R4 – Schéma TN-C-S dans un bâtiment existant

60364-4-44 Amend. 2  IEC:2006 – 21 –

444.4.3.4 Where an existing installation is a TN-C-S system (see Figure 44.R4), signal and
data cable loops should be avoided by

– changing all TN-C parts of the installation shown in Figure 44.R4 into TN-S, as shown in

Figure 44.R3A, or
– where this change is not possible, by avoiding signal and data cable interconnections

between different parts of the TN-S installation.

L
PEN
3)
PE, N, L
Equipment 1
Signal or data cable
1)
ΔU
2)
PE, N, L
Equipment 2
IEC  054/06
1) Voltage drop ΔU along PEN in normal operation
2) Loop of limited area formed from signal or data cables
3) Extraneous-conductive-part
NOTE In a TN-C-S system, the current, which in a TN-S system would flow only through the neutral conductor,
flows also through the screens or reference conductors of signal cables, exposed-conductive-parts, and
extraneous- conductive-parts such as structural metalwork.

Figure 44.R4 − TN-C-S system within an existing building installation

– 22 – 60364-4-44 Amend. 2  CEI:2006

444.4.4 Schéma TT
En schéma TT, tel qu’indiqué à la Figure 44.R5, il convient de prendre en compte les

surtensions pouvant apparaître entre parties actives et masses si les masses de différents

bâtiments sont reliées à des prises de terre différentes.

Conducteur d’équipotentialité
si nécessaire
L
N
PE, N, L
PE
Equipement 1
1)
ΔU
Câble de transmission
des signaux et des données
2)
PE, N, L
Equipement 2
IEC  055/06
1) La chute de tension ΔU est évitée le long du PE en fonctionnement normal.

2) Boucle de surface restreinte formée par les circuits de communication

Figure 44.R5 – Schéma TT dans un bâtiment

60364-4-44 Amend. 2  IEC:2006 – 23 –

444.4.4 TT system
In a TT system, such as that shown in Figure 44.R5, consideration should be given to

overvoltages which may exist between live parts and exposed-conductive-parts when the

exposed-conductive-parts of different buildings are connected to different earth electrodes.

Equipotential bonding
conductor, if necessary
L
N
PE, N, L
PE
Equipment 1
1)
ΔU
Signal or data cable
2)
PE, N, L
Equipment 2
IEC  055/06
1) Voltage drop ΔU along PEN in normal operation
2) Loop of limited area formed from signal or data cables

Figure 44.R5 – TT system within a building installation

– 24 – 60364-4-44 Amend. 2  CEI:2006

444.4.5 Schéma IT
En schéma IT triphasé, tel qu’indiqué à la Figure 44.R6, la tension entre un conducteur actif

non en défaut et une masse peut devenir la tension composée en cas de défaut simple

d’isolation entre un conducteur actif et la masse; il convient de considérer ce cas.

NOTE Il convient qu’un matériel électronique alimenté directement entre phase et neutre soit prévu pour résister
à la tension composée entre un conducteur actif et la masse (voir les exigences correspondantes de la

CEI 60950-1 pour les matériels de traitement de l’information).

Conducteur d’équipotentialité
si nécessaire
L
N
PE, N, L
PE
Equipement 1
1)
ΔU
Câble de transmission
des signaux et des données
2)
PE, N, L
Equipement 2
IEC  056/06
1) La chute de tension ΔU est évitée le long du PE en fonctionnement normal.
2) Boucle de surface restreinte formée par les circuits de communication

Figure 44.R6 – Schéma IT dans un bâtiment

60364-4-44 Amend. 2  IEC:2006 – 25 –

444.4.5 IT system
In a three-phase IT system (see Figure 44.R6), the voltage between a healthy line-conductor

and an exposed-conductive-part can rise to the level of the line-to-line voltage when there is a

single insulation fault between a line conductor and an exposed-conductive-part; this

condition should be considered.

NOTE Electronic equipment directly supplied between line conductor and neutral should be designed to withstand

such a voltage between line conductor and exposed-conductive-parts; see corresponding requirement from

IEC 60950-1 for information technology equipment.

Equipotential bonding
conductor, if necessary
L
N
PE, N, L
PE
Equipment 1
1)
ΔU
Signal or data cable
2)
PE, N, L
Equipment 2
IEC  056/06
1) Voltage drop ΔU along PEN in normal operation
2) Loop of limited area formed from signal or data cables

Figure 44.R6 – IT system within a building installation

– 26 – 60364-4-44 Amend. 2  CEI:2006

444.4.6 Alimentation par plusieurs sources

Pour des alimentations multiples, les dispositions de 444.4.6.1 et de 444.4.6.2 doivent être

prises.
NOTE Si plusieurs mises à la terre des points étoiles des sources d’alimentation sont effectuées, les courants
dans le conducteur neutre peuvent retourner au point étoile correspondant, non seulement par le neutre, mais

aussi par le conducteur de protection comme indiqué à la Figure 44.R7A. Pour cette raison, la somme des courants

partiels s’écoulant dans l’installation n’est plus nulle et un champ magnétique est créé, analogue à celui d’un câble

monoconducteur.
Dans le cas de câbles monoconducteurs parcourus par des courants alternatifs, un champ électromagnétique
circulaire est créé autour de l’âme du conducteur pouvant perturber les matériels électroniques. Les courants

harmoniques génèrent des champs électromagnétiques analogues plus rapidement atténués que ceux produits par

les fondamentaux.
Source 1 Source 2
Installation
PE
Masses
IEC  057/06
Figure 44.R7A – Schéma TN alimenté par plusieurs sources
avec connexion multiple non appropriée entre le PEN et la terre

60364-4-44 Amend. 2  IEC:2006 – 27 –

444.4.6 Multiple-source supply

For multiple-source power supplies, the provisions in 444.4.6.1 and 444.4.6.2 shall be applied.

NOTE Where multiple earthing of the star points of the sources of supplies is applied, neutral conductor currents
may flow back to the relevant star point, not only via the neutral conductor, but also via the protective conductor as
shown in Figure 44.R7A. For this reason the sum of the partial currents flowing in the installation is no longer zero

and a magnetic stray field is created, similar to that of a single conductor cable.

In the case of single conductor cables, which carry AC current, a circular electromagnetic field is generated around

the core conductor that may interfere with electronic equipment. Harmonic currents produce similar
electromagnetic fields but they attenuate more rapidly than those produced by fundamental currents.

Source 1 Installation Source 2
PE
Exposed-conductive-parts
IEC  057/06
Figure 44.R7A – TN multiple-source power supply
with a non-suitable multiple connection between PEN and earth

– 28 – 60364-4-44 Amend. 2  CEI:2006

444.4.6.1 Schéma TN alimenté par plusieurs sources

En cas de schéma TN alimenté par plusieurs sources, les points étoiles des diverses

alimentations doivent être connectés par un conducteur isolé connecté à la terre au centre en

un seul et même point de terre, pour des raisons de CEM (voir Figure 44.R7B).

Source n
Source 2
a)
L1
L2
L3
N
Source 1
PE
a)
c)
d)
b)
Mises à la terre
sources
Masses
Installation
IEC  058/06
a) Une liaison directe entre les points neutres des transformateurs ou entre points étoiles des générateurs et la
terre n’est pas permise.
b) Le conducteur de liaison entre les points neutres des transformateurs ou entre points étoiles des générateurs
doit être isolé. Ce conducteur est analogue à un PEN et il peut être repéré comme tel; toutefois, il ne doit pas
être connecté au matériel d’utilisation, et à cet effet une notice d’avertissement doit y être attachée, ou placée
à côté.
c) Seule une liaison entre les points neutres interconnectés des sources et le PE doit être prévue. Cette liaison
doit se situer dans le tableau principal de distribution.
d) Une mise à la terre complémentaire du PE dans l’installation peut être prévue.
Figure 44.R7B – Schéma TN alimenté par plusieurs sources
avec points é
...
