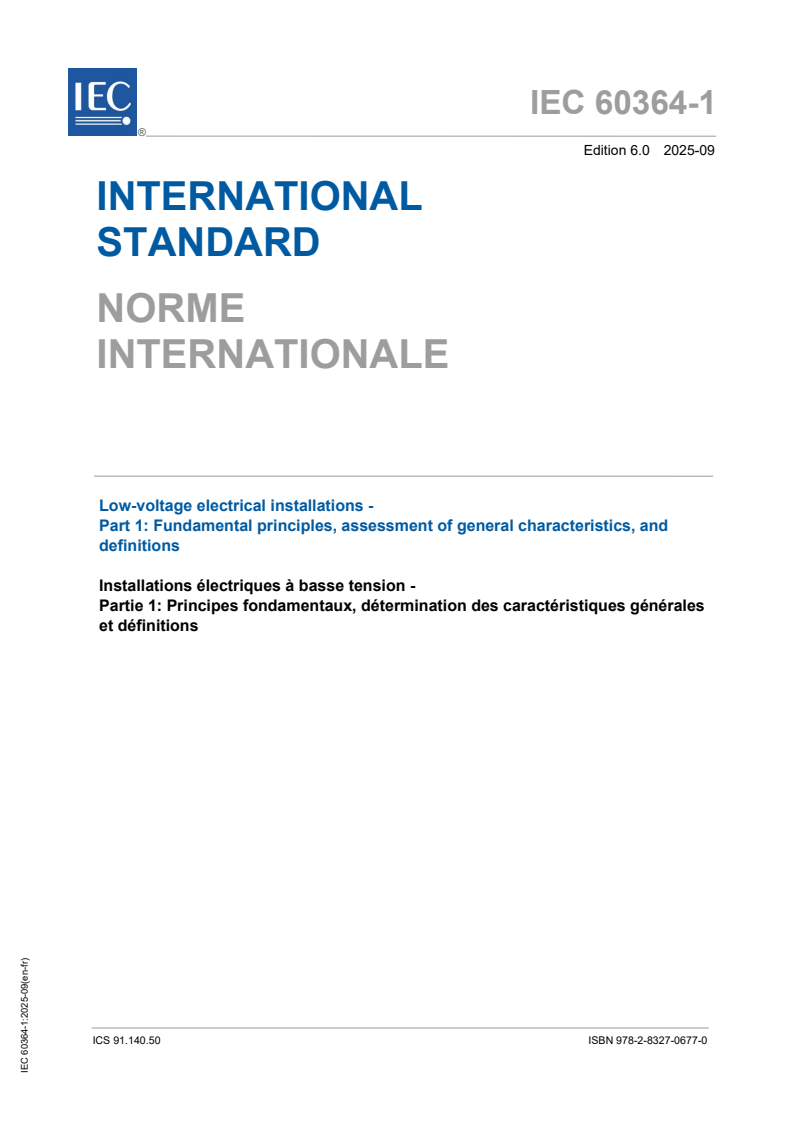

IEC 60364-1:2025

IEC 60364-1 ®
Edition 6.0 2025-09
NORME
INTERNATIONALE
Installations électriques à basse tension -
Partie 1: Principes fondamentaux, détermination des caractéristiques générales
et définitions
ICS 91.140.50  ISBN 978-2-8327-0677-0

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
Published détaille les nouvelles publications parues. dans 25 langues additionnelles. Egalement appelé
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: sales@iec.ch.
SOMMAIRE
AVANT-PROPOS . 3
1.1 Domaine d’application . 5
1.1.1 Domaine d’application du présent document . 5
1.1.2 Domaine d’application de la série IEC 60364 . 5
1.2 Références normatives . 6
1.3 Termes et définitions . 7
1.4 Structure de la série IEC 60364 . 7
1.5 Principes fondamentaux . 8
1.5.1 Protection pour assurer la sécurité . 8
1.5.2 Conception . 10
1.5.3 Choix des matériels électriques . 14
1.5.4 Mise en œuvre et vérification des installations électriques . 16
1.6 Détermination des caractéristiques générales . 17
1.7 Installations électriques . 17
1.7.1 Structure générale d’une installation électrique . 17
1.7.2 Demande maximale et diversité . 18
1.8 Disposition des conducteurs . 18
1.8.1 Généralités . 18
1.8.2 Conducteurs actifs . 18
1.8.3 Conducteurs de protection . 20
1.8.4 Conducteurs de référencement du système . 21
1.9 Types de systèmes électriques . 21
1.9.1 Généralités . 21
1.9.2 Types de systèmes électriques pour courant alternatif . 25
1.9.3 Types de systèmes électriques pour courant continu . 39
1.10 Compatibilité . 45
1.10.1 Compatibilité des caractéristiques . 45
1.10.2 Compatibilité électromagnétique . 45
1.11 Maintenabilité . 45
1.12 Installations de sécurité . 46
1.13 Continuité de service . 46
Annexe A (informative) Structure de la série IEC 60364 . 47
Annexe B (informative) Liste de notes concernant certains pays . 49
Bibliographie . 51

Figure 1 – Système monophasé à deux conducteurs avec deux conducteurs de phase . 18
Figure 2 – Système monophasé à deux conducteurs dérivé d’un système triphasé à
quatre conducteurs . 19
Figure 3 – Système monophasé à trois conducteurs . 19
Figure 4 – Système biphasé à trois conducteurs . 19
Figure 5 – Système triphasé à trois conducteurs . 19
Figure 6 – Système triphasé à quatre conducteurs . 20
Figure 7 – Système à deux conducteurs . 20
Figure 8 – Système à trois conducteurs . 20
Figure 9 – Exemple de système TN-S à courant alternatif avec conducteur neutre et
conducteur de mise à la terre de protection séparés dans l’ensemble du système . 26
Figure 10 – Exemple d’un système TN-C-S à courant alternatif avec un conducteur
PEN séparé en un conducteur de mise à la terre de protection et un conducteur neutre . 27
Figure 11 – Exemple d’un système monophasé TN-C-S à courant alternatif avec un
conducteur PEM séparé en un conducteur de mise à la terre de protection et
un conducteur de point milieu . 27
Figure 12 – Exemple de système TN-S à plusieurs sources et à courant alternatif avec
deux sources locales connectées au tableau de répartition principal . 29
Figure 13 – Exemple de système TN-S à plusieurs sources et à courant alternatif avec
deux sources locales et deux tableaux de répartition . 30
Figure 14 – Exemple de système TT à courant alternatif . 31
Figure 15 – Exemple de système TT à plusieurs sources et à courant alternatif avec
deux sources locales . 33
Figure 16 – Exemple de source externe dans un système d’alimentation TT à courant
alternatif avec une source locale dans une installation fonctionnant comme
une installation IT lorsqu’elle est déconnectée de la source externe . 35
Figure 17 – Exemple de source externe dans un système d’alimentation TT à courant
alternatif avec une source locale dans une installation fonctionnant comme
une installation TT lorsqu’elle est déconnectée de la source externe . 36
Figure 18 – Exemple de source externe dans un système d’alimentation TT à courant
alternatif avec une source locale dans une installation fonctionnant comme
une installation TN lorsqu’elle est déconnectée de la source externe . 37
Figure 19 – Exemple de système IT à courant alternatif avec des parties conductrices
exposées mises à la terre individuellement ou en groupes par des conducteurs
de mise à la terre de protection . 38
Figure 20 – Exemple de système TN-S à courant continu sans point milieu . 39
Figure 21 – Exemple de système TN-S à courant continu avec point milieu . 40
Figure 22 – Exemple de système TN-C à courant continu sans point milieu . 40
Figure 23 – Exemple de système TN-C à courant continu avec point milieu . 41
Figure 24 – Exemple de système TN-C-S à courant continu sans point milieu . 41
Figure 25 – Exemple de système TN-C-S à courant continu avec point milieu . 42
Figure 26 – Exemple de système TT à courant continu sans point milieu . 43
Figure 27 – Exemple de système TT à courant continu avec point milieu . 43
Figure 28 – Exemple de système IT à courant continu sans point milieu . 44
Figure 29 – Exemple de système IT à courant continu avec point milieu . 44
Figure B.1 – Schéma d’un système à courant continu avec mise à la terre côté courant
alternatif [DC-INDUSTRIE] . 50

Tableau 1 – Types de systèmes électriques pris en compte pour les installations
à courant alternatif . 22
Tableau 2 – Types de systèmes électriques pris en compte pour les installations
à courant continu . 23
Tableau 3 – Désignations et symboles indiquant la fonction de conducteur, utilisé de la
Figure 9 à la Figure 29 . 25
Tableau A.1 – Système de numérotation de la série IEC 60364 . 47
Tableau A.2 – Structure de la série IEC 60364 – Installations électriques
à basse tension . 47

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
Installations électriques à basse tension -
Partie 1: Principes fondamentaux, détermination
des caractéristiques générales et définitions

AVANT-PROPOS
1) La Commission Électrotechnique Internationale (IEC) est une organisation mondiale de normalisation composée
de l’ensemble des comités électrotechniques nationaux (Comités nationaux de l’IEC). L’IEC a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l’électricité et de l’électronique. À cet effet, l’IEC – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de l’IEC"). Leur élaboration est confiée à des comités d’études, aux
travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec l’IEC, participent également aux
travaux. L’IEC collabore étroitement avec l’Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de l’IEC concernant les questions techniques représentent, dans la mesure du
possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de l’IEC intéressés
sont représentés dans chaque comité d’études.
3) Les Publications de l’IEC se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de l’IEC. Tous les efforts raisonnables sont entrepris afin que l’IEC
s’assure de l’exactitude du contenu technique de ses publications; l’IEC ne peut pas être tenue responsable de
l’éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d’encourager l’uniformité internationale, les Comités nationaux de l’IEC s’engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de l’IEC dans leurs publications nationales
et régionales. Toutes divergences entre toutes Publications de l’IEC et toutes publications nationales ou
régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) L’IEC elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d’évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de l’IEC. L’IEC n’est responsable d’aucun des services effectués par les organismes de certification
indépendants.
6) Tous les utilisateurs doivent s’assurer qu’ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à l’IEC, à ses administrateurs, employés, auxiliaires ou mandataires,
y compris ses experts particuliers et les membres de ses comités d’études et des Comités nationaux de l’IEC,
pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre dommage de quelque
nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais de justice) et les dépenses
découlant de la publication ou de l’utilisation de cette Publication de l’IEC ou de toute autre Publication de l’IEC,
ou au crédit qui lui est accordé.
8) L’attention est attirée sur les références normatives citées dans cette publication. L’utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’IEC attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation d’un
ou de plusieurs brevets. L’IEC ne prend pas position quant à la preuve, à la validité et à l’applicabilité de tout
droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’IEC [avait/n’avait pas]
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois, il y a
lieu d’avertir les responsables de la mise en application du présent document que des informations plus récentes
sont susceptibles de figurer dans la base de données de brevets, disponible à l’adresse https://patents.iec.ch.
L’IEC ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de brevet.
L’IEC 60364-1 a été établie par le comité d’études 64 de l’IEC: Installations électriques et
protection contre les chocs électriques. Il s’agit d’une Norme internationale.
La sixième édition annule et remplace la cinquième édition parue en 2005. Cette édition
constitue une révision technique.
Cette édition inclut les modifications techniques majeures suivantes par rapport à l’édition
précédente:
a) l’ensemble du document a été restructuré et rénuméroté, en conservant la numérotation des
articles et paragraphes qui sont précédés du numéro de partie, c’est-à-dire 1.1, 1.2, etc.;
b) le domaine d’application a été restructuré et élargi pour inclure de nouveaux domaines;
c) dans le paragraphe 1.5.2.2.2, le thème des installations de sécurité et des systèmes
d’alimentation électrique de remplacement a été ajouté;
d) dans le paragraphe 1.5.2.14, le thème de l’efficacité énergétique a été inclus;
e) dans le paragraphe 1.5.2.15, le thème des installations électriques de production et de
consommation (prosommateur) a été inclus;
f) dans le paragraphe 1.5.3.5, l’exigence d’un niveau de sécurité équivalent pour l’utilisation
de nouveaux matériaux et d’innovations pour lesquels il n’existe pas encore de normes de
produits a été ajoutée;
g) dans le paragraphe 1.5.4.3, la recommandation relative à l’évaluation de l’efficacité des
mesures de protection pour la sécurité des personnes et des animaux domestiques à
maintenir par une vérification périodique pendant toute la durée de vie de l’installation a été
ajoutée;
h) le Tableau 3 représente le symbole du "conducteur de référencement du système (CRS)"
nouvellement introduit;
i) le nombre de figures représentant le type de système électrique dans les systèmes à
courant alternatif et à courant continu est limité pour représenter les exigences.
Le texte de cette Norme internationale est issu des documents suivants:
Projet Rapport de vote
64/2760/FDIS 64/2776/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à son approbation.
La langue employée pour l’élaboration de cette Norme internationale est l’anglais.
Ce document a été rédigé selon les Directives ISO/IEC, Partie 2, il a été développé selon les
Directives ISO/IEC, Partie 1 et les Directives ISO/IEC, Supplément IEC, disponibles sous
www.iec.ch/members_experts/refdocs. Les principaux types de documents développés par
l’IEC sont décrits plus en détail sous www.iec.ch/publications.
Une liste de toutes les parties de la série IEC 60364, publiées sous le titre général Installations
électriques à basse tension, se trouve sur le site Web de l’IEC.
L’attention du lecteur est attirée sur le fait que l’Annexe B énumère tous les articles traitant des
différences à caractère moins permanent inhérentes à certains pays, concernant le sujet du
présent document.
Le comité a décidé que le contenu de ce document ne sera pas modifié avant la date de stabilité
indiquée sur le site Web de l’IEC sous webstore.iec.ch dans les données relatives au document
recherché. À cette date, le document sera
• reconduit,
• supprimé, ou
• révisé.
1.1 Domaine d’application
1.1.1 Domaine d’application du présent document
La présente partie de l’IEC 60364 définit le domaine d’application et l’objectif de la série
IEC 60364 et spécifie les exigences fondamentales de sécurité pour une installation électrique.
Le présent document traite des principes fondamentaux, de la détermination des
caractéristiques générales et des définitions des installations électriques à basse tension.
1.1.2 Domaine d’application de la série IEC 60364
La série IEC 60364 spécifie les règles de conception, de mise en œuvre et de vérification des
installations électriques à basse tension. Les règles sont destinées à assurer la sécurité des
êtres humains (personnes), des animaux domestiques et des biens contre les dangers et les
dommages qui peuvent se produire lors de l’utilisation prévue des installations électriques à
basse tension et à assurer le fonctionnement correct de ces installations.
EXEMPLE Les installations ou systèmes électriques comprennent, entre autres:
– les bâtiments à usage d’habitation;
– les bâtiments à usage commercial;
– les établissements recevant du public;
– les établissements industriels;
– les établissements agricoles et horticoles;
– les bâtiments préfabriqués;
– les caravanes, terrains de campement et installations analogues;
– les chantiers, fêtes foraines, foires, expositions et autres installations temporaires;
– les marinas;
– les éclairages extérieurs et analogues;
– les locaux médicaux;
– les unités mobiles ou transportables;
– les systèmes photovoltaïques;
– les batteries d’accumulateurs stationnaires;
– les groupes générateurs à basse tension;
– les batteries connectées temporairement (par exemple, celles des véhicules électriques).
NOTE 1 Les "établissements" et "bâtiments" comprennent les surfaces et les accès aux bâtiments leur appartenant.
La série IEC 60364 couvre:
– les installations électriques avec des tensions nominales ne dépassant pas 1 000 V en
courant alternatif ou 1 500 V en courant continu. Pour le courant alternatif, les fréquences
préférentielles prises en compte dans le présent document sont 50 Hz et 60 Hz. L’utilisation
d’autres fréquences n’est pas exclue;
– les circuits, autres que les circuits internes des appareils, fonctionnant sous des tensions
supérieures à 1 000 V en courant alternatif ou 1 500 V en courant continu à partir d’une
installation de tension nominale au plus égale à 1 000 V en courant alternatif ou 1 500 V en
courant continu (par exemple: circuits de lampes à décharge, dépoussiéreurs
électrostatiques);
– les canalisations fixes pour les technologies de l’information et de la communication (TIC),
la signalisation, etc., y compris l’installation et le support de câbles à fibres optiques;
– tout câblage et toute canalisation qui ne font pas l’objet des normes relatives aux appareils.
La série IEC 60364 s’applique:
– à une nouvelle installation; et
– à un ajout ou une modification d’une installation; et
– aux parties d’une installation existante affectées par un ajout ou une modification; et
– à la conception des aspects fonctionnels, tels que l’efficacité énergétique, la production
locale et le stockage de l’énergie (production et consommation).
La série IEC 60364 s’applique à tout type d’installation ou de système électrique à basse
tension, à l’exception des:
a) matériels de traction électrique, y compris les gares de stockage et les matériels de
signalisation;
b) circuits et matériels électriques pour automobile à l’intérieur des véhicules à moteur;
c) installations électriques des navires et des unités fixes et mobiles en mer;
d) installations électriques à bord des aéronefs;
e) installations d’éclairage public faisant partie du domaine public;
f) installations dans les mines et les carrières.
Les matériels électriques ne sont considérés qu’en ce qui concerne leur choix et leur application
dans l’installation.
La série IEC 60364 ne s’applique pas au choix et à la mise en œuvre des matériels électriques
suivants:
1) matériels de réduction des perturbations radioélectriques, sauf dans la mesure où ils
compromettent la sécurité des installations;
2) clôtures électriques;
3) installations de parafoudre (SPF) sur des bâtiments;
NOTE 2 Les phénomènes atmosphériques sont couverts par l’IEC 60364-1, mais seulement en ce qui concerne
les conséquences sur les installations électriques (par exemple, choix des parafoudres).
4) matériels électriques des machines.
La série IEC 60364 n’est pas destinée à s’appliquer aux réseaux de distribution publique à
basse tension.
1.2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie
de leur contenu, des exigences du présent document. Pour les références datées, seule
l’édition citée s’applique. Pour les références non datées, la dernière édition du document de
référence s’applique (y compris les éventuels amendements).
IEC 60050-195, Vocabulaire Électrotechnique International (IEV) - Partie 195: Mise à la terre
et protection contre les chocs électriques, disponible à l’adresse http://www.electropedia.org
IEC 60050-826, Vocabulaire Électrotechnique International (IEV) - Partie 826: Installations
électriques, disponible à l’adresse http://www.electropedia.org
1.3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l’IEC 60050-195,
l’IEC 60050-826 ainsi que les suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées
en normalisation, consultables aux adresses suivantes:
• IEC Electropedia: disponible à l’adresse https://www.electropedia.org/
• ISO Online browsing platform: disponible à l’adresse https://www.iso.org/obp
1.3.1
diversité
demande prospective simultanée d’un groupe de charges électriques
1.3.2
groupe générateur
matériel convertissant de l’énergie non électrique en énergie
électrique
1.4 Structure de la série IEC 60364
La série IEC 60364 se compose de six parties principales:
– IEC 60364-1 (le présent document): Principes fondamentaux, détermination des
caractéristiques générales et définitions
Ce document définit le domaine d’application et l’objectif de la série IEC 60364 et spécifie
les exigences fondamentales de sécurité pour une installation électrique;
– Série IEC 60364-4: Protection pour assurer la sécurité
Ces documents spécifient les exigences de protection, en tenant compte des exigences
fondamentales de sécurité données dans le présent document.
– Série IEC 60364-5: Choix et mise en œuvre des matériels électriques
Ces documents spécifient les exigences relatives au choix et à la mise en œuvre des
matériels électriques pour satisfaire aux exigences de sécurité de la série IEC 60364-4 et
aux exigences fondamentales de sécurité données dans le présent document.
– IEC 60364-6: Vérification
Le présent document spécifie les exigences de vérification et d’essai pour démontrer la
conformité aux exigences des autres parties de la série IEC 60364. Les exigences relatives
aux rapports de vérifications et d’essais sont également données;
– Série IEC 60364-7: Exigences pour les installations et emplacements spéciaux
Ces documents spécifient des exigences spécifiques pour les installations ou
emplacements spéciaux. Ces exigences modifient, remplacent ou complètent les exigences
des autres parties de la série IEC 60364;
– Série IEC 60364-8: Aspects fonctionnels
Ces documents spécifient les exigences relatives aux aspects fonctionnels uniquement.
Cependant, ces exigences peuvent avoir un impact sur les exigences de sécurité des autres
parties de la série IEC 60364.
L’Annexe A donne des informations supplémentaires sur la structure.
1.5 Principes fondamentaux
1.5.1 Protection pour assurer la sécurité
1.5.1.1 Généralités
Les exigences indiquées de 1.5.1.2 à 1.5.2.8 sont destinées à assurer la sécurité des êtres
humains, des animaux domestiques et des biens contre les dangers et les dommages qui
peuvent résulter de l’utilisation prévue d’une installation électrique, y compris les équipements
consommateurs de courant qui y sont raccordés, dans toutes les conditions de fonctionnement.
Les exigences relatives à la protection des animaux domestiques sont applicables aux locaux
qui leur sont destinés.
NOTE Dans les installations électriques, les dangers qui peuvent survenir sont les suivants:
– un choc électrique;
– des températures trop élevées susceptibles de provoquer des brûlures, des incendies ou d’autres effets
néfastes;
– l’inflammation d’atmosphères potentiellement explosives;
– des baisses de tension, des surtensions et des perturbations électromagnétiques susceptibles d’entraîner des
blessures ou des dommages;
– des interruptions de la tension d’alimentation ou des installations de sécurité;
– des arcs susceptibles d’aveugler, de produire des incendies, des brûlures, des pressions excessives ou des gaz
toxiques;
– des mouvements mécaniques de matériels actionnés par l’électricité.
1.5.1.2 Protection contre les chocs électriques
1.5.1.2.1 Protection principale
Les êtres humains et les animaux domestiques doivent être protégés contre les dangers qui
peuvent résulter d’un contact avec les parties actives.
Cette protection peut être assurée selon l’une des méthodes énumérées ci-après:
– disposition empêchant un courant de traverser le corps d’un être humain ou d’un animal
domestique;
– limitation du courant qui peut traverser le corps à une intensité inférieure à celle du courant
de choc.
1.5.1.2.2 Protection en cas de défaut
Les êtres humains et les animaux domestiques doivent faire l’objet d’une protection en cas de
défaut contre les dangers qui peuvent résulter d’un contact avec des parties conductrices
exposées.
Cette protection peut être assurée selon l’une, ou une combinaison, des méthodes énumérées
ci-après:
– disposition empêchant un courant de défaut de traverser le corps d’un être humain ou d’un
animal domestique;
– limitation d’un courant de défaut qui peut traverser le corps d’un être humain ou d’un animal
domestique à une intensité inférieure à celle du courant de choc;
– limitation de la durée d’un courant de défaut qui peut traverser le corps d’un être humain ou
d’un animal domestique à une durée non dangereuse.
1.5.1.2.3 Protection supplémentaire
Dans les cas où la protection principale et la protection en cas de défaut ne sont pas
considérées comme suffisantes pour la protection des êtres humains et des animaux
domestiques, une protection supplémentaire doit être fournie.
1.5.1.3 Protection contre les effets thermiques
L’installation électrique doit être disposée de sorte que les êtres humains, les animaux
domestiques, les biens et l’environnement adjacent au matériel électrique soient protégés
contre les effets thermiques néfastes causés par le matériel électrique et ses branchements.
EXEMPLE Les effets thermiques peuvent être les suivants:
– combustion,
– dégradation des matériaux,
– arc électrique,
– brûlures résultant de températures élevées.
1.5.1.4 Protection contre les surintensités
Les êtres humains et les animaux domestiques doivent être protégés contre les dommages, et
les biens doivent être protégés contre les températures trop élevées ou les contraintes
mécaniques dues à des surintensités susceptibles de se produire dans les conducteurs.
La protection peut être assurée par la limitation de la surintensité à une valeur ou durée sûre,
ou les deux.
1.5.1.5 Protection contre les courants de défaut
Les êtres humains et les animaux domestiques doivent être protégés contre les dommages, et
les biens doivent être protégés contre les dommages causés par le courant de défaut.
La protection peut être obtenue par:
– la limitation du courant de défaut à une valeur de sécurité; ou
– la limitation de la durée du courant de défaut.
1.5.1.6 Protection contre les perturbations de tension
Les êtres humains et les animaux domestiques doivent être protégés contre les dommages, et
les biens doivent être protégés contre les conséquences néfastes d’un défaut entre les parties
actives des circuits alimentés à des tensions différentes.
Les êtres humains et les animaux domestiques doivent être protégés contre les dommages, et
les biens doivent être protégés contre les conséquences néfastes de surtensions telles que les
phénomènes atmosphériques ou les surtensions de manœuvre.
Les êtres humains et les animaux domestiques doivent être protégés contre les dommages, et
les biens doivent être protégés contre les conséquences des baisses de tension et de toute
tension de rétablissement ultérieure.
1.5.1.7 Protection contre les interruptions de l’alimentation
S’il est prévu qu’un danger ou un dommage apparaisse en raison d’une interruption de
l’alimentation, des dispositions doivent être prises dans l’installation ou dans le matériel
installé.
1.5.1.8 Protection contre les effets des interférences électromagnétiques
L’installation doit présenter un niveau approprié d’immunité contre les perturbations
électromagnétiques.
Il doit être tenu compte de toute émission électromagnétique prévue générée par l’installation
ou le matériel installé.
1.5.2 Conception
1.5.2.1 Généralités
Pour la conception des installations électriques, les éléments suivants doivent être pris en
compte:
– la protection des êtres humains, des animaux domestiques et des biens conformément à
1.5.1;
– le fonctionnement satisfaisant de l’installation électrique en fonction de l’utilisation prévue;
– les besoins futurs prévisibles (par exemple une capacité accrue, des possibilités de
stockage d’énergie).
Les indications exigées pour la conception de l’installation électrique sont énumérées de 1.5.2.2
à 1.5.2.5. Les exigences auxquelles doit répondre la conception de l’installation électrique font
l’objet des paragraphes 1.5.2.6 à 1.5.2.13. Les autres aspects à prendre en compte sont fournis
de 1.5.2.14 à 1.5.2.19.
Les installations électriques doivent être conçues de sorte que le fonctionnement d’un dispositif
ou l’insertion d’une connexion externe ne puisse pas créer intentionnellement de défaut.
1.5.2.2 Alimentations électriques
1.5.2.2.1 Caractéristiques des alimentations
Pour concevoir une installation sûre, des caractéristiques pertinentes de l’alimentation ou des
alimentations sont exigées. Les caractéristiques d’une alimentation doivent être déterminées
par calcul, mesure ou recherche (par exemple auprès de l’opérateur de système de distribution,
du fabricant). Les modifications des caractéristiques d’une alimentation peuvent affecter la
sécurité de l’installation.
EXEMPLE Une alimentation peut être un réseau, des générateurs, des convertisseurs de puissance, des onduleurs,
des transformateurs.
Les caractéristiques suivantes, suivant le cas, doivent être déterminées:
a) nature du courant: courant alternatif ou courant continu, ou les deux;
b) fonction des conducteurs:
1) pour le courant alternatif:
i) conducteur(s) de phase;
ii) conducteur neutre;
iii) conducteur de point milieu;
iv) conducteur de protection;
2) pour le courant continu:
i) conducteur(s) de phase;
ii) conducteur de point milieu;
iii) conducteur de protection;
La fonction de certains conducteurs peut être associée dans un seul conducteur.
c) présence d’une séparation galvanique;
d) valeurs et tolérances:
1) tensions et tolérances de tension;
2) interruptions, fluctuations et creux de tensions;
3) fréquences et tolérances de fréquence;
4) courant total maximal;
5) courants de court-circuit présumés;
NOTE 1 Pour les tensions et fréquences, voir l’IEC 60038.
e) dispositions de protection inhérentes à l’alimentation;
f) flux d’énergie bidirectionnel;
g) exigences particulières de l’opérateur du réseau d’alimentation (par exemple opérateur de
système de distribution).
NOTE 2 Dans certains pays, un opérateur de réseau de distribution est également appelé opérateur de système
de distribution.
1.5.2.2.2 Alimentations des installations de sécurité et systèmes d’alimentation
électrique de remplacement
Lorsque la fourniture d’installations de sécurité ou d’un système de remplacement est exigée,
les caractéristiques des sources d’alimentation de ces systèmes doivent être évaluées
séparément. De telles alimentations doivent avoir une capacité, une fiabilité et une puissance
adéquates, ainsi qu’une disponibilité adaptée au fonctionnement spécifié.
NOTE 1 Des installations de sécurité peuvent être exigées par les autorités responsables de la protection contre
l’incendie ou par d’autres conditions relatives à l’évacuation des locaux en cas d’urgence, ou par le maître d’œuvre
de l’installation.
NOTE 2 Des alimentations de remplacement peuvent être exigées par le maître d’œuvre de l’installation.
Lorsqu’il existe un système d’alimentation électrique pour les installations de sécurité ou un
système d’alimentation électrique de remplacement, tous les éléments suivants doivent être
déterminés:
– source de l’alimentation;
– circuits alimentés par la source électrique des installations de sécurité;
– circuits alimentés par la source électrique de remplacement.
1.5.2.3 Nature de la demande
La demande de l’installation doit être déterminée pour faciliter une conception écoénergétique,
économique, fiable et sûre.
Sur la base de la demande, le nombre et le type de circuits exigés doivent être déterminés par:
– points de consommation de la demande d’énergie électrique;
– charge prévisible dans les différents circuits;
– sources prévisibles dans les différents circuits;
– structure d’une demande individuelle;
– variation journalière et annuelle de la demande;
– diversité (1.3.1);
– conditions particulières telles que les harmoniques;
– exigences des installations de commande, de signalisation, des technologies de
l’information et de la communication, etc.;
– efficacité énergétique électrique;
– anticipation des demandes futures, si cela est spécifié.
1.5.2.4 Influences externes
La conception d’une installation électrique doit prendre en compte les influences externes où
elle est mise en œuvre.
1.5.2.5 Section des conducteurs
La section des conducteurs doit être déterminée en tenant compte à la fois des conditions de
fonctionnement normal et des conditions de défaut en fonction:
a) de leurs températures maximales spécifiées;
b) de la chute de tension;
c) des contraintes électromécaniques susceptibles de se produire en cas de surintensités;
d) des autres contraintes mécaniques auxquelles les conducteurs peuvent être soumis;
e) de la valeur maximale de l’impédance permettant d’assurer le fonctionnement de la
protection contre les courts-circuits;
f) du mode de pose;
g) des courants harmoniques;
h) de l’efficacité énergétique.
1.5.2.6 Type de canalisation et mode de pose des canalisations
Le choix du type de canalisation et de leur mode de pose doit dépendre:
– des caractéristiques des emplacements;
– des caractéristiques de la structure supportant la canalisation;
– de l’accessibilité des canalisations aux êtres humains et aux animaux domestiques;
– de la tension électrique;
– des contraintes électromécaniques susceptibles de se produire en cas de surintensités;
– des interférences électromagnétiques;
– des influences externes auxquelles les canalisations peuvent être soumises pendant la mise
en œuvre de l’installation électrique ou en service.
1.5.2.7 Dispositifs de protection
Les caractéristiques des dispositifs de protection doivent être déterminées d’après leur
fonction, par exemple, la protection contre les effets:
– des courants de surcharge;
– des courants de court-circuit;
– des courants de défaut à la terre;
– des surtensions;
– des baisses ou de l’absence de tension;
– des arcs.
Les dispositifs de protection doivent fonctionner à des valeurs de courant, de tension et de
temps adaptées aux caractéristiques des circuits, y compris la détermination de l’écoulement
de courant unidirectionnel ou bidirectionnel, et aux dangers possibles.
1.5.2.8 Coupure d’urgence
S’il est nécessaire, en cas de danger, de couper immédiatement l’alimentation du matériel
d’utilisation ou une partie de l’installation, un dispositif de coupure doit être installé de manière
à déconnecter le matériel d’utilisation ou une partie de l’installation de toutes les sources de
l’installation. Le dispositif de coupure doit être installé de manière à être facilement
reconnaissable et rapidement manœuvrable.
1.5.2.9 Sectionnement
Des dispositifs doivent être prévus pour permettre le sectionnement de l’installation électrique,
des circuits ou des matériels électriques individuels en fonction des exigences de vérification,
d’entretien, de réparation et de correction des défauts.
1.5.2.10 Commande fonctionnelle
Des dispositifs doivent être prévus pour permettre la commande de l’installation électrique, des
circuits ou des matériels électriques individuels en fonction des exigences de fonctionnement
normal.
1.5.2.11 Indépendance des matériels
L’installation électrique doit être disposée de façon à exclure toute influence mutuelle nuisible
entre l’installation électrique et les installations non électriques du bâtiment. Les interférences
électromagnétiques doivent être prises en compte.
1.5.2.12 Accessibilité des matériels électriques
Les matériels électriques doivent être disposés de façon à permettre:
– de laisser un espace suffisant pour réaliser l’installation initiale et le remplacement ultérieur
des matériels électriques individuels;
– l’accessibilité aux fins de service, de vérification, d’essais, de mise en service, de
localisation des défauts, d’entretien et de réparation.
1.5.2.13 Ajouts et modifications d’une installation
Aucun élément ne doit être ajouté ou modifié, que ce soit de manière temporaire ou
permanente, sur une installation existante, sauf s’il a été vérifié que la caractéristique assignée
et l’état du matériel associé existant sont adaptés aux circonstances modifiées. De plus, la mise
à la terre et les équipotentialités doivent être appropriées aux mesures de protection choisies
pour assurer la sécurité de l’élément ajouté ou modifié.
1.5.2.14 Efficacité énergétique électrique
Pendant la conception et la mise en œuvre d’installations électriques à basse tension,
l’optimisation de l’utilisation de l’énergie électrique de l’installation, c’est-à-dire de l’efficacité
énergétique électrique, doit être prise en compte, y compris les caractéristiques de production
locale et de stockage de l’énergie électrique.
1.5.2.15 Production et stockage locaux de l’énergie électrique (prosommateur)
Les systèmes de production locale et les systèmes de stockage de l’énergie électrique doivent
être pris en compte. Lorsque de tels systèmes sont utilisés en parallèle avec d’autres sources,
les modes de fonctionnement doivent être considérés.
1.5.2.16 Moyens de communication
Lorsqu’un moyen de communication est installé pour commander le matériel de l’installation et
qu’il est connecté à un système de technologie de l’information et de la communication (TIC)
externe à l’installation électrique (par exemple, disjoncteur, compteur intelligent, système de
gestion de l’énergie, système de gestion du bâtiment), la cybersécurité doit être prise en
co
...

IEC 60364-1 ®
Edition 6.0 2025-09
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Low-voltage electrical installations -
Part 1: Fundamental principles, assessment of general characteristics, and
definitions
Installations électriques à basse tension -
Partie 1: Principes fondamentaux, détermination des caractéristiques générales
et définitions
ICS 91.140.50  ISBN 978-2-8327-0677-0

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either
IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC copyright
or have an enquiry about obtaining additional rights to this publication, please contact the address below or your local
IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.

IEC publications search - IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Discover our powerful search engine and read freely all the
The advanced search enables to find IEC publications by a publications previews, graphical symbols and the glossary.
variety of criteria (reference number, text, technical With a subscription you will always have access to up to date
committee, …). It also gives information on projects, content tailored to your needs.

replaced and withdrawn publications.
Electropedia - www.electropedia.org
IEC Just Published - webstore.iec.ch/justpublished The world's leading online dictionary on electrotechnology,
Stay up to date on all new IEC publications. Just Published containing more than 22 500 terminological entries in English
details all new publications released. Available online and and French, with equivalent terms in 25 additional languages.
Also known as the International Electrotechnical Vocabulary
once a month by email.
(IEV) online.
IEC Customer Service Centre - webstore.iec.ch/csc
If you wish to give us your feedback on this publication or
need further assistance, please contact the Customer
Service Centre: sales@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
Published détaille les nouvelles publications parues. dans 25 langues additionnelles. Egalement appelé
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: sales@iec.ch.
CONTENTS
FOREWORD. 3
1.1 Scope . 5
1.1.1 Scope of this document . 5
1.1.2 Scope of the IEC 60364 series . 5
1.2 Normative references . 6
1.3 Terms and definitions . 7
1.4 Structure of the IEC 60364 series . 7
1.5 Fundamental principles . 8
1.5.1 Protection for safety . 8
1.5.2 Design . 10
1.5.3 Selection of electrical equipment . 14
1.5.4 Erection and verification of electrical installations . 15
1.6 Assessment of general characteristics . 16
1.7 Electrical installations . 17
1.7.1 General structure of an electrical installation . 17
1.7.2 Maximum demand and diversity . 17
1.8 Conductor arrangement . 17
1.8.1 General . 17
1.8.2 Live conductors . 17
1.8.3 Protective conductors . 20
1.8.4 System-referencing-conductors . 20
1.9 Types of electric systems . 21
1.9.1 General . 21
1.9.2 Types of electric systems for alternating current . 23
1.9.3 Types of electric systems for direct current . 36
1.10 Compatibility . 42
1.10.1 Compatibility of characteristics . 42
1.10.2 Electromagnetic compatibility . 42
1.11 Maintainability . 42
1.12 Safety services . 43
1.13 Continuity of service . 43
Annex A (informative) Structure of the IEC 60364 series . 44
Annex B (informative) List of notes concerning certain countries . 46
Bibliography . 48

Figure 1 – Single-phase two-wire system with two line conductors . 18
Figure 2 – Single-phase two-wire system derived from a three-phase four-wire system . 18
Figure 3 – Single-phase three-wire system . 18
Figure 4 – Two-phase three-wire system . 18
Figure 5 – Three-phase three-wire system . 19
Figure 6 – Three-phase four-wire system. 19
Figure 7 – Two-wire system . 19
Figure 8 – Three-wire system . 19
Figure 9 – Example of an AC TN-S system with separate neutral conductor and
protective earthing conductor throughout the system . 24
Figure 10 – Example of an AC TN-C-S system with a PEN conductor separated into a
protective earthing conductor and a neutral conductor . 25
Figure 11 – Example of an AC TN-C-S single-phase system with a PEM conductor
separated into a protective earthing conductor and a mid-point conductor . 25
Figure 12 – Example of an AC TN-S multiple source system with two local sources
connected to the main distribution board . 27
Figure 13 – Example of an AC TN-S multiple source system with two local sources and
two distribution boards . 28
Figure 14 – Example of an AC TT system . 29
Figure 15 – Example of an AC TT multiple source system with two local sources . 31
Figure 16 – Example of an external source in an AC TT supply system with a local
source in an installation operating as an IT installation when disconnected from the
external source . 32
Figure 17 – Example of an external source in an AC TT supply system with a local
source in an installation operating as a TT installation when disconnected from the
external source . 33
Figure 18 – Example of an external source in an AC TT supply system with a local
source in an installation operating as a TN installation when disconnected from the
external source . 34
Figure 19 – Example of an AC IT system with exposed-conductive-parts earthed
individually or in groups by protective earthing conductors . 35
Figure 20 – Example of a DC TN-S system without mid-point . 36
Figure 21 – Example of a DC TN-S system with mid-point . 37
Figure 22 – Example of a DC TN-C system without mid-point . 37
Figure 23 – Example of a DC TN-C system with mid-point . 38
Figure 24 – Example of a DC TN-C-S system without mid-point . 38
Figure 25 – Example of a DC TN-C-S system with mid-point . 39
Figure 26 – Example of a DC TT system without mid-point . 40
Figure 27 – Example of a DC TT system with mid-point . 40
Figure 28 – Example of a DC IT system without mid-point . 41
Figure 29 – Example of a DC IT system with mid-point . 41
Figure B.1 – Diagram of DC system with AC-side grounding [DC-INDUSTRIE] . 47

Table 1 – Types of electric systems considered for AC installations . 21
Table 2 – Types of electric systems considered for DC installations . 22
Table 3 – Designations and symbols indicating the conductor function, used in Figure 9
to Figure 29 . 23
Table A.1 – Numbering system of the IEC 60364 series . 44
Table A.2 – Structure of the IEC 60364 series – Low-voltage electrical installations . 44

INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
Low-voltage electrical installations -
Part 1: Fundamental principles, assessment
of general characteristics, and definitions

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote international
co-operation on all questions concerning standardization in the electrical and electronic fields. To this end and
in addition to other activities, IEC publishes International Standards, Technical Specifications, Technical Reports,
Publicly Available Specifications (PAS) and Guides (hereafter referred to as "IEC Publication(s)"). Their
preparation is entrusted to technical committees; any IEC National Committee interested in the subject dealt with
may participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. IEC collaborates closely with the International Organization for
Standardization (ISO) in accordance with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence between
any IEC Publication and the corresponding national or regional publication shall be clearly indicated in the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) IEC draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). IEC takes no position concerning the evidence, validity or applicability of any claimed patent rights in
respect thereof. As of the date of publication of this document, IEC had not received notice of (a) patent(s), which
may be required to implement this document. However, implementers are cautioned that this may not represent
the latest information, which may be obtained from the patent database available at https://patents.iec.ch. IEC
shall not be held responsible for identifying any or all such patent rights.
IEC 60364-1 has been prepared by IEC technical committee 64: Electrical installations and
protection against electric shock. It is an International Standard.
This sixth edition cancels and replaces the fifth edition published in 2005. This edition
constitutes a technical revision.
This edition includes the following significant technical changes with respect to the previous
edition:
a) the entire document has been restructured and renumbered, maintaining the numbering of
the (sub)clauses which are preceded with the part number, i.e. 1.1, 1.2, etc.;
b) the scope has been expanded to include new areas of application and has been
restructured;
c) in 1.5.2.2.2, the topic of safety services and standby electric supply systems has been
added;
d) in 1.5.2.14, the topic of energy efficiency has been included;
e) in 1.5.2.15, the topic of prosumer electrical installations has been included;
f) in 1.5.3.5, the requirement for an equivalent safety level for the use of new materials and
innovations for which no product standards exist yet has been added;
g) in 1.5.4.3, the recommendation to assess the effectiveness of protective measures for the
safety of human beings and livestock to be maintained by periodic verification during the
entire lifetime of the installation has been added;
h) Table 3 shows the symbol for the newly introduced "system-referencing-conductor (SRC)";
i) the number of figures showing the type of electric system in AC and DC systems is limited
to illustrate requirements.
The text of this International Standard is based on the following documents:
Draft Report on voting
64/2760/FDIS 64/2776/RVD
Full information on the voting for its approval can be found in the report on voting indicated in
the above table.
The language used for the development of this International Standard is English.
This document was drafted in accordance with ISO/IEC Directives, Part 2, and developed in
accordance with ISO/IEC Directives, Part 1 and ISO/IEC Directives, IEC Supplement, available
at www.iec.ch/members_experts/refdocs. The main document types developed by IEC are
described in greater detail at www.iec.ch/publications.
A list of all parts in the IEC 60364 series, published under the general title Low-voltage electrical
installations, can be found on the IEC website.
The reader's attention is drawn to the fact that Annex B lists all of the "in-some-country" clauses
on differing practices of a less permanent nature relating to the subject of this document.
The committee has decided that the contents of this document will remain unchanged until the
stability date indicated on the IEC website under webstore.iec.ch in the data related to the
specific document. At this date, the document will be
• reconfirmed,
• withdrawn, or
• revised.
1.1 Scope
1.1.1 Scope of this document
This part of IEC 60364 defines the scope and objective of the IEC 60364 series and specifies
the fundamental safety requirements for an electrical installation.
This document addresses the fundamental principles, assessment of general characteristics
and definitions of low-voltage electrical installations.
1.1.2 Scope of the IEC 60364 series
The IEC 60364 series specifies the rules for the design, erection, and verification of low-voltage
electrical installations. The rules are provided for the safety of human beings (persons),
livestock and property against dangers and damage which can arise from the intended use of
low-voltage electrical installations and for the proper functioning of those installations.
EXAMPLE A non-comprehensive list of electrical installations or systems includes:
– residential premises;
– commercial premises;
– public premises;
– industrial premises;
– agricultural and horticultural premises;
– prefabricated buildings;
– caravans, caravan sites and similar sites;
– construction sites, exhibitions, fairs and other installations for temporary purposes;
– marinas;
– external lighting and similar installations;
– medical locations;
– mobile or transportable units;
– photovoltaic systems;
– stationary secondary batteries;
– low-voltage generating sets;
– temporary connected batteries (e.g. electric vehicle).
NOTE 1 "Premises" covers the land and all facilities including buildings belonging to it.
The IEC 60364 series covers
– electrical installations with nominal voltages not exceeding 1 000 V AC or 1 500 V DC; for
AC, the preferred frequencies which are taken into account in this document are 50 Hz and
60 Hz. The use of other frequencies is not excluded;
– circuits, other than the internal wiring of apparatus, operating at voltages exceeding
1 000 V AC or 1 500 V DC and derived from an installation having a nominal voltage not
exceeding 1 000 V AC or 1 500 V DC, for example, discharge lighting, electrostatic
precipitators;
– fixed wiring for information and communication technology (ICT), signalling, etc., including
installation and support of fibre optic cables;
– wiring systems and cables not specifically covered by the standards for appliances.
The IEC 60364 series applies to:
– a new installation; and
– an addition or alteration to an installation; and
– parts of an existing installation affected by an addition or alteration; and
– the design of functional aspects, such as energy efficiency, local production and storage of
energy (prosuming).
The IEC 60364 series applies to any kind of low-voltage electrical installation or system, except:
a) electric traction equipment, including rolling stock and signalling equipment;
b) electric circuits and electrical equipment for automotive purposes within motor vehicles;
c) electrical installations of ships and of mobile and fixed offshore units;
d) electrical installations in aircraft;
e) public street-lighting installations which are part of the public electric power network;
f) installations in mines and quarries.
Electrical equipment is dealt with only in so far as its selection and application in the installation
are concerned.
The IEC 60364 series does not apply to the selection and erection of the following electrical
equipment:
1) radio interference suppression equipment, except where it affects the safety of the
installation;
2) electric fences;
3) external lightning protection systems for buildings (LPS);
NOTE 2 Atmospheric phenomena are covered in IEC 60364-1 but only in so far as effects on the electrical
installations are concerned (e.g. with respect to the selection of surge protective devices).
4) electrical equipment of machines.
The IEC 60364 series is not intended to apply to low-voltage public distribution networks.
1.2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies.
For undated references, the latest edition of the referenced document (including any
amendments) applies.
IEC 60050-195, International Electrotechnical Vocabulary (IEV) - Part 195: Earthing and
protection against electric shock, available at https://www.electropedia.org
IEC 60050-826, International Electrotechnical Vocabulary (IEV) - Part 826: Electrical
installations, available at https://www.electropedia.org
1.3 Terms and definitions
For the purposes of this document, the terms and definitions given in IEC 60050-195,
IEC 60050-826 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following
addresses:
• IEC Electropedia: available at https://www.electropedia.org/
• ISO Online browsing platform: available at https://www.iso.org/obp
1.3.1
diversity
prospective simultaneous demand of a group of electric loads
1.3.2
generating set
equipment converting non-electrical energy into electrical energy
1.4 Structure of the IEC 60364 series
The IEC 60364 series consists of six main parts:
– IEC 60364-1 (this document): Fundamental principles, assessment of general
characteristics and definitions
This document defines the scope and objective of the IEC 60364 series and specifies the
fundamental safety requirements for an electrical installation.
– IEC 60364-4 series: Protection for safety
These documents specify the requirements for protection, taking into account the
fundamental safety requirements given in this document.
– IEC 60364-5 series: Selection and erection of equipment
These documents specify requirements for the selection and erection of electrical equipment
to fulfil the safety requirements of the IEC 60364-4 series and the fundamental safety
requirements given in this document.
– IEC 60364-6: Verification
This document specifies the requirements for verification and testing to show compliance
with the requirements of the other parts of the IEC 60364 series. Requirements for reporting
the verifications and testing are also given.
– IEC 60364-7 series: Requirements for special installations or locations
These documents specify specific requirements for special installations or locations. These
requirements either modify, replace or complement the requirements of the other parts of
the IEC 60364 series.
– IEC 60364-8 series: Functional aspects
These documents specify requirements related to functional aspects only. However, these
requirements can impact the safety requirements of the other parts of the IEC 60364 series.
Annex A gives additional information on the structure.
1.5 Fundamental principles
1.5.1 Protection for safety
1.5.1.1 General
The requirements stated in 1.5.1.2 to 1.5.2.8 are intended to provide for the safety of human
beings, livestock and property against dangers and damage which can arise from the intended
use of an electrical installation, including its connected current-using equipment, under all
operating conditions. The requirements to provide for the safety of livestock are applicable in
locations intended for them.
NOTE In electrical installations, hazards that can arise include:
– electric shock;
– excessive temperatures likely to cause burns, fires and other harmful effects;
– ignition of a potentially explosive atmosphere;
– undervoltages, overvoltages and electromagnetic influences likely to cause or result in injury or damage;
– power supply interruptions or interruption of safety services;
– arcing likely to cause fire, burns or blinding effects, excessive pressure, or toxic gases;
– mechanical movement of electrically activated equipment.
1.5.1.2 Protection against electric shock
1.5.1.2.1 Basic protection
Protection shall be provided against dangers to human beings and livestock that can arise from
contact with live parts.
This protection may be achieved by one of the following methods:
– preventing a current from passing through the body of a human being or livestock;
– limiting the current which can pass through a body to a non-hazardous value.
1.5.1.2.2 Fault protection
Protection in the event of a fault shall be provided against dangers to human beings and
livestock that can arise from contact with exposed-conductive-parts.
This protection may be achieved by one, or a combination, of the following methods:
– preventing a current resulting from a fault from passing through the body of a human being
or livestock;
– limiting the magnitude of a current resulting from a fault, which can pass through the body
of a human being or livestock, to a non-hazardous value;
– limiting the duration of a current resulting from a fault, which can pass through the body of
a human being or livestock, to a non-hazardous time period.
1.5.1.2.3 Additional protection
In cases where basic protection and fault protection is not considered sufficient for the
protection of human beings and livestock, additional protection shall be provided.
1.5.1.3 Protection against thermal effects
The electrical installation shall be arranged so that human beings, livestock, property and the
environment adjacent to the electrical equipment are protected against harmful thermal effects
caused by the electrical equipment and their connections.
EXAMPLE Thermal effects can be the following:
– combustion;
– degradation of materials;
– electric arcing;
– burns resulting from high temperatures.
1.5.1.4 Protection against overcurrent
Human beings and livestock shall be protected against injury, and property shall be protected
against damage due to excessive temperatures or electromechanical stresses caused by
overcurrent likely to arise in conductors.
Protection may be achieved by limiting overcurrent to a safe value or duration, or both.
1.5.1.5 Protection against fault current
Human beings and livestock shall be protected against injury, and property shall be protected
against damage caused by fault current.
Protection may be achieved by:
– limiting fault current to a safe value; or
– limiting the duration of the fault current.
1.5.1.6 Protection against voltage disturbances
Human beings and livestock shall be protected against injury, and property shall be protected
against any harmful effects, as a consequence of a fault between live parts of circuits supplied
at different voltages.
Human beings and livestock shall be protected against injury, and property shall be protected
against damage, as a consequence of overvoltages such as those originating from atmospheric
events or from switching.
Human beings and livestock shall be protected against injury, and property shall be protected
against damage, as a consequence of undervoltage and any subsequent voltage recovery.
1.5.1.7 Protection against power supply interruptions
Where danger or damage is foreseen to arise due to an interruption of the power supply,
provisions shall be made in the installation or installed equipment.
1.5.1.8 Protection against the effects of electromagnetic interference
The installation shall have an adequate level of immunity against electromagnetic disturbances.
Consideration shall be given to any anticipated electromagnetic emission generated by the
installation or installed equipment.
1.5.2 Design
1.5.2.1 General
For the design of the electrical installation, the following shall be taken into account:
– the protection of human beings, livestock and property in accordance with 1.5.1;
– the proper functioning of the electrical installation for the intended use;
– the foreseeable future needs (e.g. increased capacity, energy storage possibilities).
The information required as a basis for design is listed in 1.5.2.2 to 1.5.2.5. The requirements
with which the design shall comply are stated in 1.5.2.6 to 1.5.2.13. Other aspects to be
considered are given in 1.5.2.14 to 1.5.2.19.
The electrical installations shall be designed so that the operation of a device or the insertion
of an external connection cannot intentionally create a fault.
1.5.2.2 Power supplies
1.5.2.2.1 Characteristics of power supplies
In order to design a safe installation, relevant characteristics of the power supply or power
supplies are required. The characteristics of a power supply shall be determined by calculation,
measurement or enquiry (e.g. from the distribution system operator, manufacturer). Changes
to the characteristics of a power supply can affect the safety of the installation.
EXAMPLE A supply can be a network, generators, power converter equipment, inverters, transformers.
The following characteristics, as applicable, shall be determined:
a) nature of current: alternating current or direct current, or both;
b) function of conductors:
1) for alternating current:
i) line conductor(s);
ii) neutral conductor;
iii) mid-point conductor;
iv) protective conductor;
2) for direct current:
i) line conductor(s);
ii) mid-point conductor;
iii) protective conductor;
The function of some conductors may be combined in a single conductor.
c) the presence of galvanic separation;
d) values and tolerances:
1) voltage and voltage tolerances;
2) voltage interruptions, voltage fluctuations and voltage dips;
3) frequency and frequency tolerances;
4) maximum allowable current;
5) prospective short-circuit currents;
NOTE 1 For voltages and frequencies, see IEC 60038.
e) protective provisions inherent in the power supply;
f) bi-directional energy flow;
g) particular requirements of the operator of the supply network, e.g. distribution system
operator (DSO).
NOTE 2 In some countries, a DSO is also referred to as a distribution network operator (DNO).
1.5.2.2.2 Electric supply systems for safety services and standby electric supply
systems
Where the provision of safety services or a standby system are required, the characteristics of
the sources of the power supply for these systems shall be assessed separately. Such supplies
shall have adequate capacity, reliability and rating and appropriate change over time for the
operation specified.
NOTE 1 Safety services can be required by the authorities concerned with fire precautions and other conditions for
emergency evacuation of the premises, or by the person specifying the installation.
NOTE 2 Standby supplies can be required by the person specifying the installation.
Where there is an electric supply system for safety services or a standby electric supply system,
all of the following shall be determined:
– source of power supply;
– circuits to be supplied by the electric source for safety services;
– circuits to be supplied by the standby electric source.
1.5.2.3 Nature of demand
The demand of the installation shall be determined to facilitate an energy-efficient, economic,
reliable and safe design.
Based on the demand, the number and type of circuits required shall be determined by:
– location of points of power demand;
– loads to be expected on the various circuits;
– sources to be expected on the various circuits;
– pattern of an individual demand;
– daily and yearly variation of demands;
– diversity (1.3.1);
– any special conditions such as harmonics;
– requirements for control, signalling, information and communication technology, etc;
– electrical energy efficiency;
– anticipated future demand if specified.
1.5.2.4 External influences
The design of the electrical installation shall take into account the external influences to which
it will be subjected.
1.5.2.5 Cross-sectional area of conductors
The cross-sectional area of conductors shall be determined considering both normal operating
conditions and fault conditions, taking into account:
a) their specified maximum temperatures;
b) the voltage drop;
c) the electromechanical stresses likely to occur due to overcurrents;
d) other mechanical stresses to which the conductors can be subjected;
e) the maximum impedance with respect to the functioning of the protection against fault
currents;
f) the method of installation;
g) the harmonic currents;
h) energy efficiency.
1.5.2.6 Type of wiring and methods of installation
For the choice of the type of wiring and the methods of installation, the following shall be taken
into account:
– characteristics of the locations;
– characteristics of the structure supporting the wiring;
– accessibility of wiring to human beings and livestock;
– voltage;
– the electromechanical stresses likely to occur due to overcurrents;
– electromagnetic interference;
– external influences to which the wiring can be subjected during the erection of the electrical
installation or when in service.
1.5.2.7 Protective equipment
The characteristics of protective equipment shall be determined with respect to its function, for
example, the protection against the effects of:
– overload current;
– short-circuit current;
– earth fault current;
– overvoltage;
– undervoltage and no voltage;
– arcs.
The protective equipment shall operate at values of current, voltage and time which are suitably
related to the characteristics of the circuits, including determination of unidirectional or
bidirectional current flow, and to the possibilities of danger.
1.5.2.8 Emergency switching off
Where, in case of danger, there is the necessity for the immediate interruption of the power
supply to current-using equipment or to a part of the installation, an interrupting device shall be
installed to disconnect the current-using equipment or part of the installation from all sources
in the installation. The interrupting device shall be installed in such a way that it can be easily
recognized and effectively and rapidly operated.
1.5.2.9 Isolation
Devices shall be provided for the isolation of the electrical installation, circuits or individual
items of electrical equipment as required for inspection, maintenance, repair and fault
correction.
1.5.2.10 Functional switching
Devices shall be provided for the switching of the electrical installation, circuits or individual
items of electrical equipment as required for normal operation.
1.5.2.11 Prevention of mutual detrimental influence
The electrical installation shall be arranged in such a way that no mutual detrimental influence
will occur between electrical installations and non-electrical installations. Electromagnetic
interference shall be taken into account.
1.5.2.12 Accessibility of electrical equipment
The electrical equipment shall be arranged to provide:
– sufficient space for the initial installation and later replacement of individual items of
electrical equipment;
– accessibility for operation, inspection, testing, commissioning, fault detection, maintenance
and repair.
1.5.2.13 Additions and alterations to an installation
No addition or alteration, temporary or permanent, shall be made to an existing installation,
unless it has been ascertained that the rating and the condition of any existing associated
equipment will be adequate for the altered circumstances. Furthermore, the earthing and
bonding arrangements, if necessary for the protective measure applied for the safety of the
addition or alteration, shall be adequate.
1.5.2.14 Electrical energy efficiency
During design and erection of low-voltage electrical installations, consideration shall be given
to optimizing the use of electric energy of the installation, i.e. the electrical energy efficiency,
including features for local production and storage of electric energy.
1.5.2.15 Local production and storage of electric energy (prosumer)
Systems for local production and systems for storage of electric energy shall be considered.
Where such systems are utilized in parallel with other sources, the operating modes shall be
considered.
1.5.2.16 Communication means
Where a communication means is installed to control equipment of the installation and is
connected to an information and communication technology (ICT) system external to the
electrical installation (e.g. circuit-breaker, smart meter, energy management system, building
management system), cybersecurity shall be considered.
1.5.2.17 Documentation for the electrical installation
Every electrical installation shall be provided with appropriate documentation.
NOTE Documentation for the installation can be stored in an electronic format.
1.5.2.18 Division of installation
Every installation shall be divided into circuits, as necessary, to:
– avoid danger and minimize inconvenience in the event of a fault;
– facilitate safe inspection, testing and maintenance;
– take into account any danger that can arise from the failure of a single circuit;
– reduce the possibility of unwanted tripping of RCDs due to excessive currents flowing in the
protective conductor under normal conditions;
– mitigate the effects of electromagnetic interferences (EMI);
– facilitate the implementation of electrical energy efficiency measures;
– allocate circuits for a specific purpose.
Circuits shall be arranged so as to prevent indirect energizing of circuits intended to be isolated.
1.5.2.19 Signs and notices
Where necessary for safety purposes, suitable warning signs or notices, or both, shall be
provided.
Signs shall be provided to identify distribution board(s) and circuit(s) intended to remain live in
the event of loss of a power supply.
1.5.3 Selection of electrical equipment
1.5.3.1 General
Every item of electrical equipment used in electrical installations shall comply with the
appropriate IEC standard.
Where there are no appropriate standards, the item of equipment concerned shall be selected
by agreement between involved parties. The involved parties shall confirm that the equipment
provides at least the same degree of safety as that afforded by compliance with the IEC 60364
series. Such use shall be recorded in the appropriate documentation.
Except for testing purposes, equipment shall not include components or devices that
intentionally create a fault, for example to operate a protective device.
1.5.3.2 Characteristics
1.5.3.2.1 General
Every item of electrical equipment selected shall have suitable characteristics appropriate to
the values and conditions on which the design of the electrical installation (see 1.5.2) is based
and shall, in particular, fulfil the requireme
...
