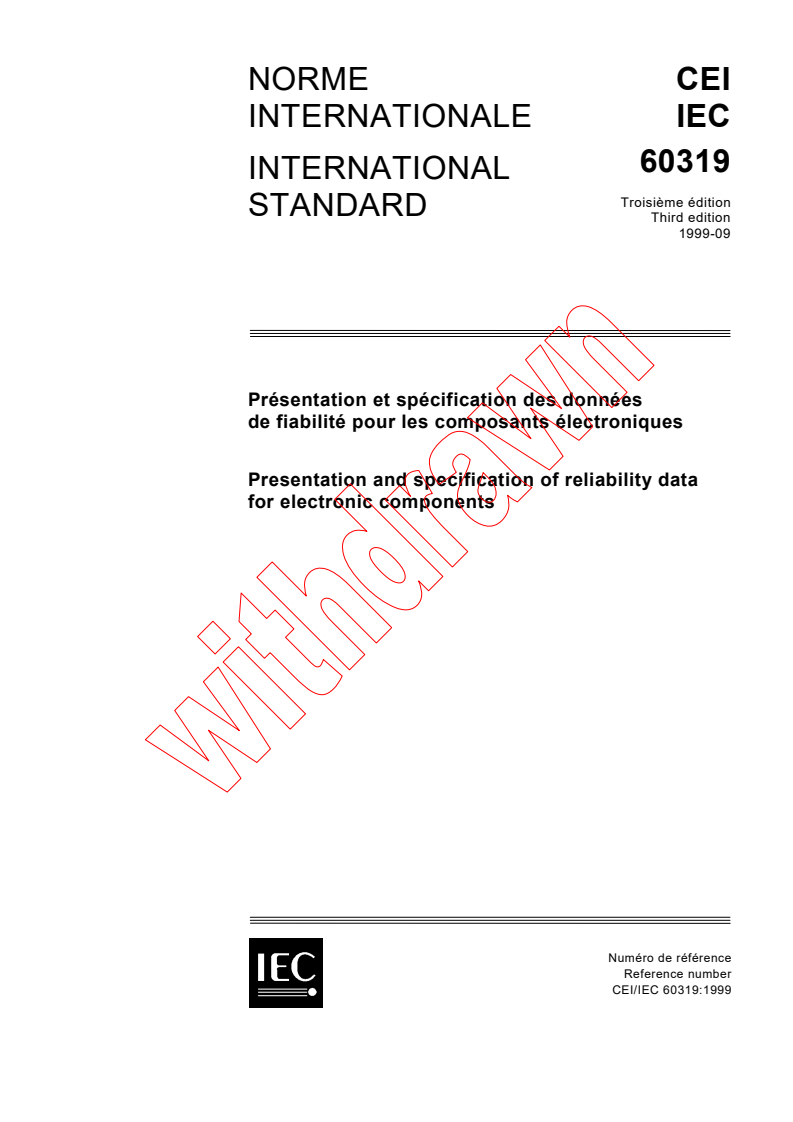

IEC 60319:1999

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Troisième édition
STANDARD
Third edition
1999-09
Présentation et spécification des données
de fiabilité pour les composants électroniques
Presentation and specification of reliability data
for electronic components
Numéro de référence
Reference number
CEI/IEC 60319:1999

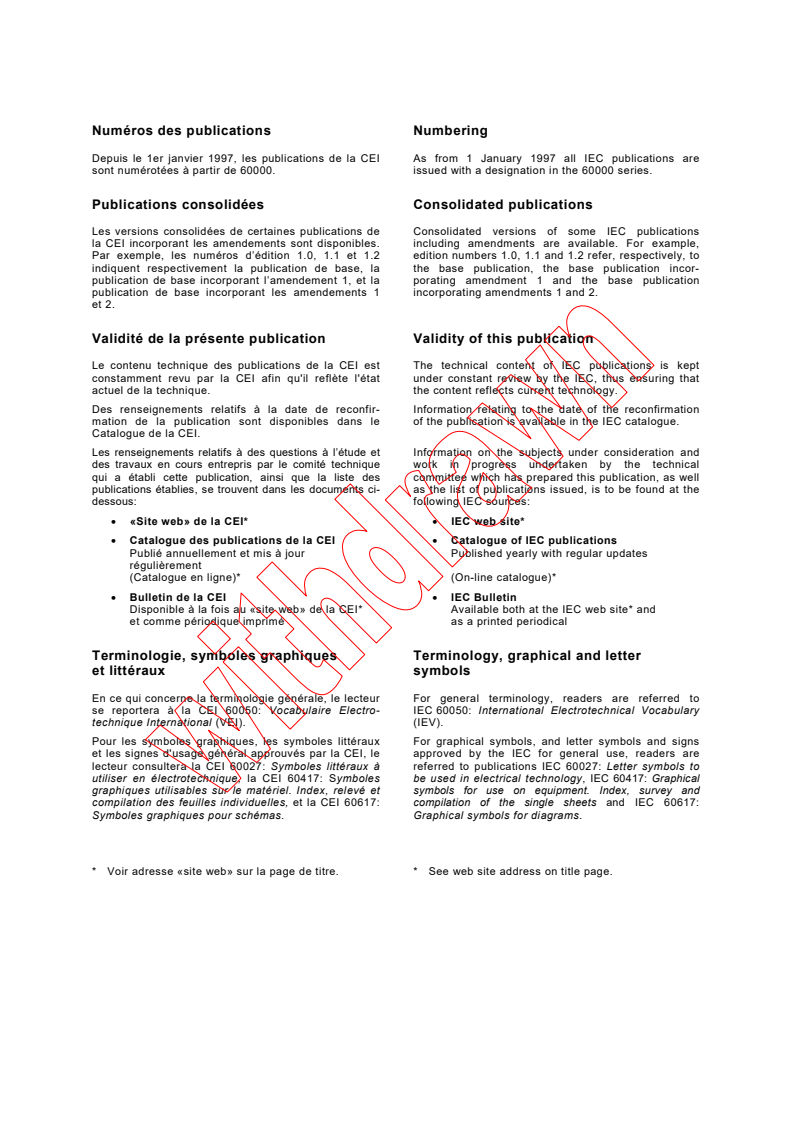

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-

publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
régulièrement
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* Available both at the IEC web site* and
et comme périodique imprimé as a printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

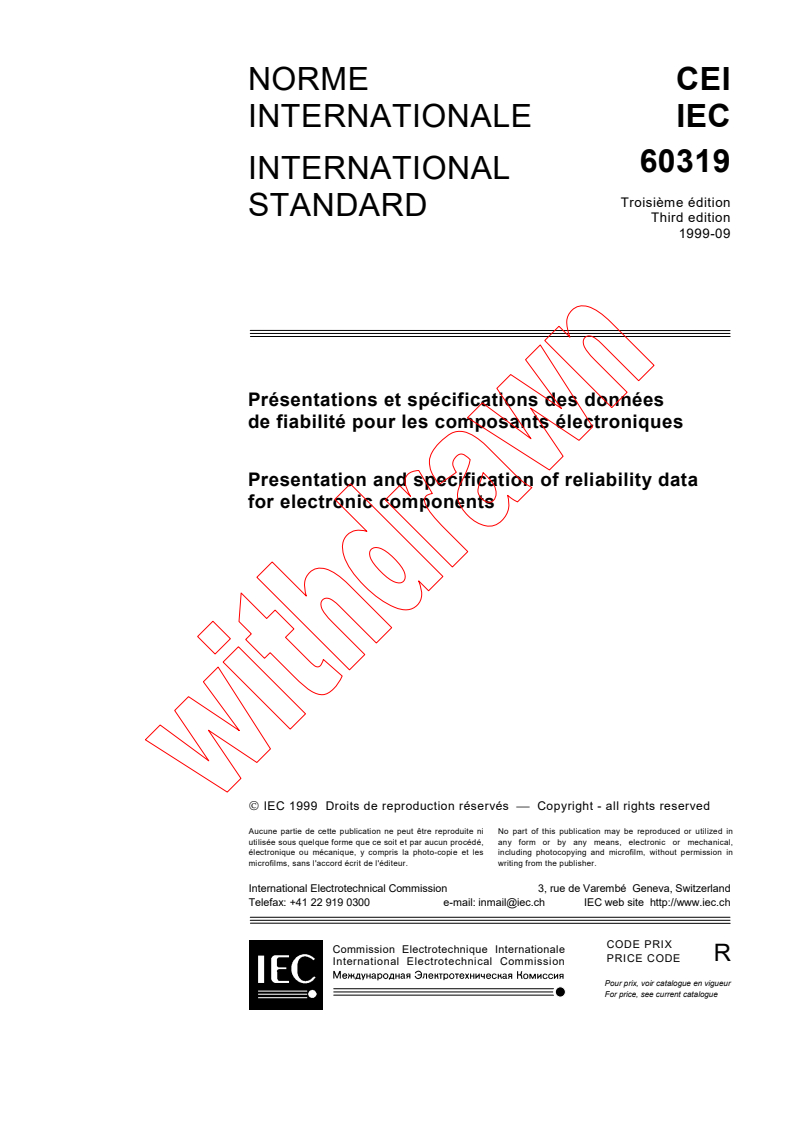

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Troisième édition
STANDARD
Third edition
1999-09
Présentations et spécifications des données
de fiabilité pour les composants électroniques
Presentation and specification of reliability data
for electronic components
 IEC 1999 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photo-copie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
R
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60319 © CEI:1999

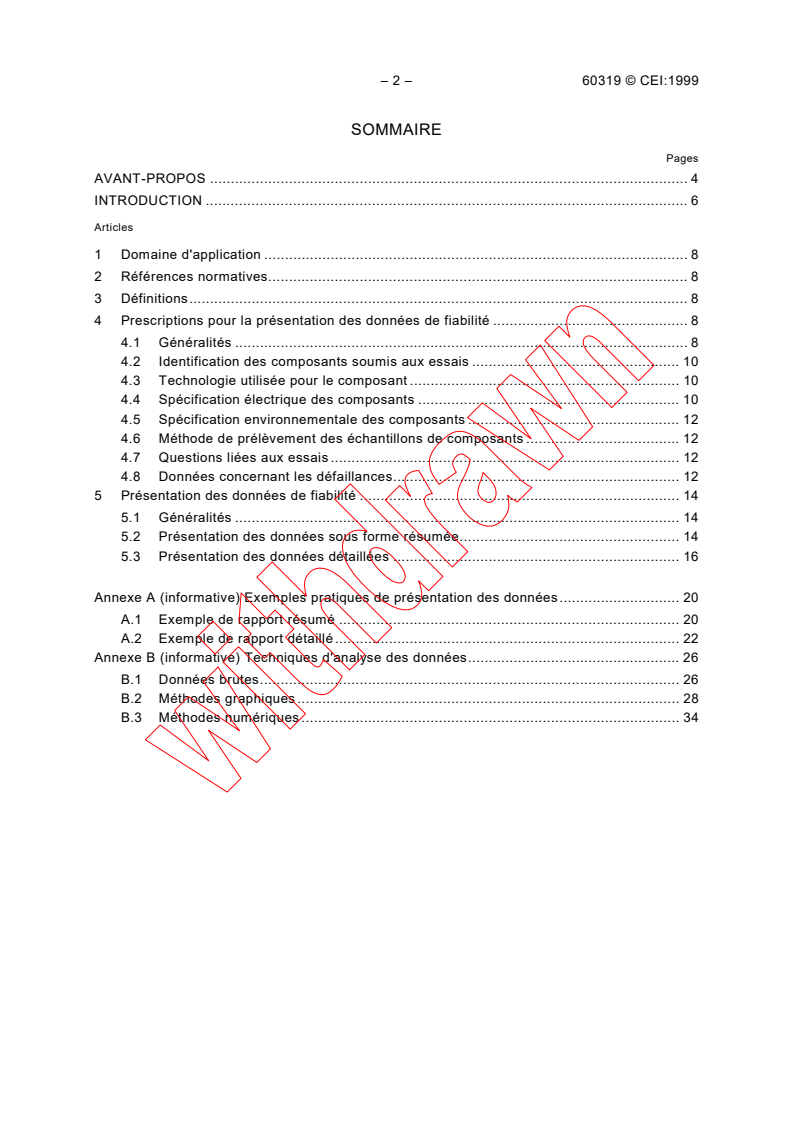

SOMMAIRE
Pages
AVANT-PROPOS . 4

INTRODUCTION .6

Articles
1 Domaine d'application . 8

2 Références normatives. 8

3 Définitions. 8
4 Prescriptions pour la présentation des données de fiabilité . 8
4.1 Généralités . 8
4.2 Identification des composants soumis aux essais . 10
4.3 Technologie utilisée pour le composant . 10
4.4 Spécification électrique des composants . 10
4.5 Spécification environnementale des composants . 12
4.6 Méthode de prélèvement des échantillons de composants . 12
4.7 Questions liées aux essais . 12
4.8 Données concernant les défaillances. 12
5 Présentation des données de fiabilité . 14
5.1 Généralités . 14
5.2 Présentation des données sous forme résumée. 14
5.3 Présentation des données détaillées . 16
Annexe A (informative) Exemples pratiques de présentation des données. 20
A.1 Exemple de rapport résumé . 20
A.2 Exemple de rapport détaillé. 22
Annexe B (informative) Techniques d'analyse des données. 26
B.1 Données brutes. 26
B.2 Méthodes graphiques . 28
B.3 Méthodes numériques . 34

60319 © IEC:1999 – 3 –
CONTENTS
Page
FOREWORD . 5

INTRODUCTION .7

Clause
1 Scope . 9

2 Normative references . 9

3 Definitions. 9
4 Requirements for presenting reliability data . 9
4.1 General. 9
4.2 Identification of components tested . 11
4.3 Component technology. 11
4.4 Electrical specification of components . 11
4.5 Environmental specification of components . 13
4.6 Method of selection of sample components . 13
4.7 Test related issues. 13
4.8 Data on failures. 13
5 Presentation of reliability data. 15
5.1 General. 15
5.2 Presentation of summary data . 15
5.3 Presentation of detailed data. 17
Annex A (informative) Examples of reports . 21
A.1 Example of a summary report . 21
A.2 Example of a detailed report . 23
Annex B (informative) Data analysis techniques . 27
B.1 Primary data. 27
B.2 Graphical methods. 29
B.3 Numerical methods. 35

– 4 – 60319 © CEI:1999
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

––––––––––
PRÉSENTATION ET SPÉCIFICATION DES DONNÉES DE FIABILITÉ

POUR LES COMPOSANTS ÉLECTRONIQUES

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60319 a été établie par le comité d'études 56 de la CEI: Sûreté de
fonctionnement.
Cette troisième édition annule et remplace la deuxième édition parue en 1978. Cette troisième
édition constitue une révision technique.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
56/665/FDIS 56/671/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette norme a été rédigée selon les Directives ISO/CEI, Partie 3.
Les annexes A et B sont données uniquement à titre d’information.
Le comité a décidé que cette publication reste valable jusqu'en 2004. A cette date, selon
décision préalable du comité, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60319 © IEC:1999 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

––––––––––––
PRESENTATION AND SPECIFICATION OF RELIABILITY DATA

FOR ELECTRONIC COMPONENTS
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60319 has been prepared by IEC technical committee 56: Dependability.
This third edition cancels and replaces the second edition published in 1978. This third edition
constitutes a technical revision.
The text of this standard is based on the following documents:
FDIS Report on voting
56/665/FDIS 56/671/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
Annexes A and B are for information only.
The committee has decided that this publication remains valid until 2004. At this date, in
accordance with the committee's decision, the publication will be
•
reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 6 – 60319 © CEI:1999
INTRODUCTION
La présente Norme internationale fournit des lignes directrices pour le recueil et la présentation

des données liées à la fiabilité des composants électroniques. Il est admis qu’en suivant ces

lignes directrices, la précision et le niveau d'affinement des rapports seront renforcés et que la

qualité des articles contrôlés et de leurs éléments constituants pourra être améliorée. En outre,

un tel effort facilitera l'échange des informations de fiabilité entre toutes les parties

intéressées.
60319 © IEC:1999 – 7 –
INTRODUCTION
This International Standard provides guidance for the collection and presentation of data

relating to the reliability of electronic components. It is considered that, if such guidance is

followed, the accuracy and completeness of reporting are enforced and the quality of the

monitored items and their parts can be improved. Moreover, such effort will facilitate the

interchange of reliability information among all interested parties.

– 8 – 60319 © CEI:1999
PRÉSENTATION ET SPÉCIFICATION DES DONNÉES DE FIABILITÉ

POUR LES COMPOSANTS ÉLECTRONIQUES

1 Domaine d'application
La présente Norme internationale fournit des lignes directrices pour le recueil et la présentation

des données nécessaires pour comprendre les caractéristiques de fiabilité d'un composant.

Elle fournit également aux utilisateurs de composants des indications quant à la manière dont il

convient qu'ils spécifient leurs prescriptions de fiabilité aux fabricants de composants. Elle ne
fait pas de distinction entre les données concernant les défaillances ou le fonctionnement sans
défaillances ni pannes.
Il est recommandé que de telles informations reposant sur la réalité, obtenues à partir d'essais
en laboratoire, soient mises à la disposition des concepteurs de circuits et d'équipements pour
leur permettre d'évaluer la fiabilité des circuits et des systèmes.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente Norme internationale.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications ne
s'appliquent pas. Toutefois les parties prenantes aux accords fondés sur la présente Norme
internationale sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Pour les références non datées la dernière édition
du document normatif en référence s'applique. Les membres de la CEI et de l'ISO possèdent
le registre des Normes internationales en vigueur.
CEI 60050(191):1990, Vocabulaire Electrotechnique International (VEI) – Chapitre 191: Sûreté
de fonctionnement et qualité de service
CEI 61360-4:1997, Types normalisés d'éléments de données avec plan de classification pour
composants électriques – Partie 4: Collection de référence CEI des types normalisés
d'éléments de données, des classes de composants et des termes
3 Définitions
Pour les besoins de la présente Norme internationale, les termes et définitions donnés dans la

CEI 60050(191) s’appliquent.
4 Prescriptions pour la présentation des données de fiabilité
4.1 Généralités
Dans la mesure du possible, il est recommandé d'obtenir les informations en utilisant des
essais de fiabilité normalisés. Cependant, si certaines données prescrites n'existent pas, il
convient de prendre des mesures pour les obtenir grâce à des essais conçus à cet effet.
Si c'est impossible, il est permis d'utiliser des estimations ou des données génériques
provenant de dispositifs équivalents dans la mesure où ceci est indiqué dans la présentation
des données.
60319 © IEC:1999 – 9 –
PRESENTATION AND SPECIFICATION OF RELIABILITY DATA

FOR ELECTRONIC COMPONENTS
1 Scope
This International Standard gives guidance for the collection and presentation of data

necessary to understand the reliability characteristics of a component. It also gives guidance to

component users as to how they should specify their reliability requirements to component

manufacturers. It makes no distinction between data on failures or operation without failures or
faults.
Such factual information, derived from laboratory tests, should be available to the circuit and
equipment designers to enable evaluation of the reliability of circuits and systems.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this International Standard. For dated references, subsequent
amendment to or revisions of any of these publications do not apply. However, parties to
agreements based on this International Standard are encouraged to investigate the possibility
of applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of IEC
and ISO maintain registers of currently valid International Standards.
IEC 60050(191):1990, International Electrotechnical Vocabulary (IEV) – Chapter 191:
Dependability and quality of service
IEC 61360-4:1997, Standard data element types with associated classification scheme for
electric components – Part 4: IEC reference collection of standard data element types,
component classes and terms
3 Definitions
For the purposes of this International Standard, the terms and definitions of IEC 60050(191)
apply.
4 Requirements for presenting reliability data
4.1 General
Where possible, information should be obtained by the use of standard reliability tests.
However, if some of the required data do not exist then steps should be taken to obtain them
by the use of dedicated tests.
If this is not possible, then generic estimates or data from equivalent devices may be used
assuming that this is stated in the data presentation.

– 10 – 60319 © CEI:1999
Il convient que les données suivantes ou des données similaires soient fournies par le

fabricant de composants ou demandées par l'utilisateur de composants: identification du

composant, technologie utilisée pour le composant, spécification électrique, spécification

environnementale, méthodes de prélèvement des échantillons de composants, questions liées

aux essais, données concernant les défaillances.

4.2 Identification des composants soumis aux essais

4.2.1 Généralités
Il est recommandé que les informations fournies pour identifier les composants soient, dans la

mesure du possible, conformes à la publication CEI correspondant au type de composant

soumis à l'essai. En l'absence de publications CEI, il est recommandé d'utiliser d'autres
spécifications de composants et d'indiquer la source de ces spécifications. Il convient de
donner au moins les informations suivantes. Il convient de donner uniquement les informations
applicables à un type particulier de composant.
4.2.2 Identification du composant
a) Description du type de composant avec suffisamment de détails pour identifier de manière
unique le type de composant, par exemple transistor V-MOS N-canaux. Lorsqu'elles sont
disponibles, il convient de donner les références des spécifications.
b) Référence de composant. Si elle est disponible, il est recommandé de donner une
référence universelle, par exemple numéro de stock; à défaut il est permis de donner une
référence spécifique au fabricant du composant.
c) Nom du fabricant et lieu de fabrication. Le but de ces références est de permettre
d'accéder à des informations plus détaillées si nécessaire.
d) Date de fabrication ou numéro du lot ou autre identification relative à l’unité de production.
Ces informations permettront, en cas de problème, de retrouver d'autres composants qui
ont été produits au même moment que l'échantillon.
e) Type de production du composant, par exemple échantillon de développement, pré-
production, production de série, technologie confirmée.
f) Dans la mesure du possible, il convient que des informations sur la conformité à d'autres
normes reconnues soient données.
4.3 Technologie utilisée pour le composant
a) Description de la technologie de base du composant, par exemple résistance à couche
métallique.
b) Description générale du procédé de production, par exemple épitaxie ionique.
c) Informations sur l’emballage, par exemple plastique, soudure hermétique etc.
d) Résistance thermique, par exemple R , R .

th,j-a th,j-c
e) Complexité du circuit.
f) Méthode de connexion, par exemple embouts, DIL, CMS.
4.4 Spécification électrique des composants
a) Il est recommandé de fournir des informations appropriées sur les caractéristiques
assignées. Ces références extraites des spécifications de composants applicables
dépendent du type d'essai effectué. Par exemple, pour des essais de cycles de puissance,
il convient de donner les caractéristiques assignées de dissipation de puissance.
b) Il est recommandé de donner des informations sur tout déverminage que les composants
qui doivent être soumis aux essais peuvent avoir subi. Il convient de donner les résultats
d'un tel déverminage ou d'un tel rodage.

60319 © IEC:1999 – 11 –
The following or similar data should be supplied by the component manufacturer or requested

by the component user: component identification, component technology, electrical

specification, environmental specification, methods for selection of sample components, test

related issues, data on failures.

4.2 Identification of components tested

4.2.1 General
The information supplied to identify the components should be in accordance with the relevant

IEC publication for the component type under test whenever possible. If IEC publications are

not available, then other component specifications should be used and the source of the

specifications stated. As a minimum, the following information should be given. Only
information applicable to a particular component type should be supplied.
4.2.2 Component identification
a) A description of the component type with sufficient details to uniquely identify the
component type, for example N-channel V-MOS transistor. When available, specification
numbers should be given.
b) The component part number. If available, a universal part number, for example stock
number, should be given; otherwise a part number specific to the component manufacturer
may be given.
c) Name of the manufacturer and place of manufacture. The purpose of these references is to
allow access to more detailed information if required.
d) The date of manufacture or lot number or other production batch related identification. This
information will allow access to other components that were produced at the same time as
the sample should a problem arise.
e) The production status of the component, for example development sample, pre-production,
standard production, mature technology.
f) Information regarding compliance with other recognized standards should be given
whenever possible.
4.3 Component technology
a) A description of the basic component technology, for example metal film resistor.
b) A general description of the production process, for example ion beam epitaxy.
c) Packaging information, for example plastic, hermetic weld, etc.
d) Thermal resistance, for example R , R .
th,j-a th,j-c
e) Complexity of circuit.
f) Method of termination, for example endcaps, DIL, SMD.

4.4 Electrical specification of components
a) Relevant information about ratings and characteristics should be supplied. These
references taken from the applicable component specifications will depend on the type of
test performed. For example, if power cycling tests are performed then the ratings for
power dissipation should be given.
b) Information should be given about any pre-test screening the components to be tested may
have undergone. The results of such screening should be given.

– 12 – 60319 © CEI:1999
4.5 Spécification environnementale des composants

Il convient de donner des informations concernant les conditions environnementales

maximales auxquelles les composants peuvent résister, par exemple température, humidité,

accélération.
4.6 Méthode de prélèvement des échantillons de composants

Il convient de donner une description de la méthode de prélèvement des échantillons, par
exemple à raison de 10 pièces par semaine pendant 10 semaines ou 100 pièces prélevées de

manière aléatoire dans un lot de 10 000 pièces fournies.

4.7 Questions liées aux essais
Chaque fois que possible, les conditions d'essais doivent être celles décrites dans les
publications CEI applicables aux composants soumis aux essais. En l'absence de publications
CEI, il est recommandé que d'autres spécifications d'essai soient utilisées et que la source de
ces spécifications soit indiquée. Il est recommandé de fournir au moins les informations
indiquées ci-dessous.
a) La source des résultats, par exemple le service assurance qualité du fabricant.
b) Une description des conditions d'essai utilisées, par exemple conditions électriques,
mécaniques et environnementales. Il est recommandé que les conditions d'essai soient
identifiées en indiquant les spécifications d’essai CEI ou autres applicables, lorsque cela
est possible.
c) Le nombre de composants soumis aux essais. Lorsqu'un composant est disponible avec
différentes valeurs, par exemple résistances, condensateurs, il convient d'indiquer les
valeurs essayées et la quantité pour chaque valeur.
d) Une description de la caractéristique mesurée, par exemple résistance et les conditions de
mesure. Lorsque les conditions de mesure sont données par des spécifications CEI ou
autres, alors il convient de donner la référence de la spécification.
e) Si plus d'une méthode de mesure des caractéristiques est autorisée, il convient de donner
une description de la méthode utilisée. Il convient que cette description contienne toutes
les précisions applicables.
f) Il est recommandé d'indiquer la date de début des essais, la durée et les intervalles entre
les mesures.
g) Lorsqu'il y a un délai entre la fin de l'essai et le début des mesures, il convient d'indiquer le
temps écoulé. Il est également recommandé d'indiquer les conditions de stockage pendant
ce délai. Il convient également d'indiquer toute contrainte de conditionnement appliquée
aux composants avant la mesure.
4.8 Données concernant les défaillances

4.8.1 Prescriptions générales
a) Le nombre de défaillances observées, classées par conditions d'essai et par type de
défaillance, par exemple modes de défaillance et tolérances de paramètres dépassées
(voir 4.8.2 a)).
b) Moments auxquels les défaillances sont survenues ou ont été vérifiées.
c) Incidents particuliers en cours d'essai, par exemple ceux ayant pu affecter les résultats.
d) Indication relative au mécanisme de défaillance, s'il est connu.
e) Chaque fois que cela est possible, il convient de présenter les données des essais. Des
méthodes de présentation de telles données sont indiquées à l'annexe B.
f) Si des données d'essai ne sont pas retenues, il convient que ces données et les raisons
pour lesquelles elles ne figurent pas dans la présentation des résultats soient indiquées
séparément.
60319 © IEC:1999 – 13 –
4.5 Environmental specification of components

Information should be given regarding the maximum environmental conditions the components

can withstand, for example temperature, humidity, acceleration.

4.6 Method of selection of sample components

A description of the procedure of the sample selection should be given, for example drawn at a
rate of 10 parts per week over a 10-week period or 100 pieces selected at random from a
purchased lot of 10 000.
4.7 Test related issues
The test conditions should be those described in the relevant IEC publications for the
components under test whenever possible. If IEC publications are not available, then other test
specifications should be used and the source of the specifications stated. The following
minimum information should be supplied.
a) The source of the results, for example the quality assurance department of the
manufacturer.
b) A description of the test conditions used, for example the electrical, mechanical and
environmental conditions. The test conditions should be identified by quoting the relevant
IEC or other test specifications where possible.
c) The number of components under test. Where a component is available in a number of
different values, for example resistors, capacitors, the values tested and the quantity of
each value should be stated.
d) A description of the characteristic measured, for example resistance, and the measuring
conditions. Where the measurement conditions are specified by IEC or other specifications,
then the specification number should be given.
e) If more than one method of characteristic measurement is permissible then a description of
the method used should be given. This description should contain all relevant details.
f) The test start date, duration and measurement intervals should be stated.
g) Where a delay exists between the cessation of the test and the commencement of
measurements, then the time duration should be stated. The storage conditions during this
delay should also be stated. Any conditioning stress applied to the components before
measurement should also be stated.
4.8 Data on failures
4.8.1 General requirements
a) The number of failures observed, categorized by test conditions and type of failure, for

example failure modes and parameter tolerances exceeded (see 4.8.2 a)).
b) The times at which the failures occurred or were verified.
c) Special events during testing, for example events which might have affected the results.
d) Statement about failure mechanism, if known.
e) Data from tests should be presented whenever possible. Methods for presenting such data
are given in annex B.
f) If data from tests are discarded, these data and the reasons why they are not given in the
presentation or results, should be given separately.

– 14 – 60319 © CEI:1999
4.8.2 Prescriptions complémentaires

a) Critères de défaillance
Les critères de défaillance pour les composants (pour les défaillances par dérives ainsi que

pour les défaillances catastrophiques), sont normalement définis par les prescriptions

données par la spécification à laquelle on fait référence dans le rapport d'essai. Il convient
d’indiquer les critères de défaillance pour les composants qui ne sont pas donnés par la

spécification de référence.
b) Cas où le taux de défaillance peut être supposé constant

Il est recommandé d'indiquer le temps d'essai des composants pendant lequel le taux de

défaillance est supposé être constant.

c) Cas où le taux de défaillance ne peut pas être supposé constant
La durée totale d'essai peut être divisée en un certain nombre de périodes distinctes et les
résultats pour chacune de ces périodes peuvent être évalués séparément. Il convient de
donner les périodes de temps nécessaires qui doivent être distinguées et le nombre de
défaillances qui surviennent pour chaque période. Si les résultats peuvent être représentés
de manière satisfaisante par une fonction mathématique, il serait utile de présenter cette
fonction, ainsi que la période pendant laquelle elle est applicable.
d) Influence des contraintes
Comme les taux de défaillance dépendent du type et de l'intensité de la contrainte, il est
recommandé que toutes les données du taux de défaillance soient fournies avec les
niveaux de contrainte appliqués. De plus, il peut être important de connaître la corrélation
entre le taux de défaillance et la contrainte (température, puissance, vibration, etc.) et
lorsque cela est possible, il convient de fournir l'énergie d'activation du mécanisme de
défaillance. Par conséquent, il est recommandé de fournir séparément les valeurs de taux
de défaillance obtenues à différents niveaux de contrainte.
5 Présentation des données de fiabilité
5.1 Généralités
Il est essentiel que les fabricants de composants présentent les données de fiabilité pour les
utilisateurs tant pour prendre les décisions concernant l'utilisation que pour prévoir les taux et
les risques de défaillance. Il est recommandé de présenter les données sur les performances
de fiabilité et la prévision de deux manières, sous une forme résumée et sous forme de rapport
détaillé fournissant les données concernant les différents essais exécutés avec leurs résultats.
5.2 Présentation des données sous forme résumée
Il convient que le rapport résumé contienne les détails d'identification du composant comme
indiqués en 4.2 et 4.3. Il est recommandé de fournir une référence pour les informations

demandées en 4.4, 4.5 et 4.6.
Il convient également de fournir une référence à l'information demandée en 4.7 ainsi que des
informations complètes conformément à 4.8.
Il est essentiel que les fabricants de composants fournissent, sur les feuilles de données de
composants, des données résumées sur les caractéristiques de fiabilité et les facteurs qui
influent sur la prévision du taux de défaillance des composants. Un exemple pratique est
donné à l'article A.1.
Il est essentiel que tous les fabricants de composants fournissent des données de fiabilité
d'une manière concise. Il est recommandé que les utilisateurs n'aient pas à consulter plusieurs
documents pour obtenir les données de base. Les données détaillées des essais de fiabilité
doivent être fournies séparément.

60319 © IEC:1999 – 15 –
4.8.2 Additional requirements
a) Failure criteria
Failure criteria for the components (for degradation failures as well as for catastrophic

failures), are normally defined by the requirements given by the specification to which

reference is made in the test report. If failure criteria for the components are not given by
the reference specification, they should be stated.

b) Failure rate which can be assumed to be constant

The test time of components during which the failure rate is assumed to be constant should

be indicated.
c) Failure rate which cannot be assumed to be constant

The total test time can be divided into a number of separate periods and the results for
each of these periods evaluated separately. The necessary time periods which have to be
distinguished and the number of failures which occur during each time period should be
given. If the results can be satisfactorily approximated by a mathematical function, it would
be useful to present these functions, as well as the period during which they are applicable.
d) Influence of stresses
As failure rates are dependent on the type and the intensity of stress, all failure rate data
should be presented with the applied stress levels. Furthermore, it can be important to
know the correlation between failure rate and stress (temperature, power, vibration, etc.)
and, where possible, the activation energy of the failure mechanism should be supplied.
Therefore, failure rate values obtained at different stress levels should be supplied
separately.
5 Presentation of reliability data
5.1 General
It is essential for component manufacturers to present reliability data for users in order to make
decisions on use as well as predict failure rates and risks. The data on reliability performance
and prediction should be presented in two ways, in the form of a summary and of a detailed
report providing data on the various tests performed and their results.
5.2 Presentation of summary data
The summary report should contain component identification details as given in 4.2 and 4.3. A
reference should be supplied for the information required by 4.4, 4.5 and 4.6.
A reference to the information required in 4.7 should also be provided and full information as
required by 4.8 should be given.

It is essential that the component manufacturers provide summary data on reliability
characteristics and factors affecting the failure rate prediction of the components in the
component data sheets. A practical example is given in clause A.1.
It is essential for all component manufacturers to provide reliability data in a concise fashion. It
should not be necessary for users to look at several documents to get the basic data. Detailed
reliability test data are to be provided separately.

– 16 – 60319 © CEI:1999
5.3 Présentation des données détaillées

5.3.1 Généralités
En complément des informations présentées dans un rapport résumé, des informations plus

détaillées sur la fiabilité sont souvent disponibles. Il est recommandé de présenter ces

informations de la manière décrite ci-dessous.

Il convient que le rapport détaillé contienne toutes les informations données dans le rapport

résumé et des prescriptions de qualification de processus, des méthodes et des conditions

d'essai, des taux de défaillance, des données de processus de production et des données

concernant le boîtier/l'encapsulation.

Un modèle à remplir couvrant les données les plus intéressantes comme base pour les
prévisions de fiabilité est présenté en deux parties différentes:
– informations générales;
– informations spécifiques à un type de composant.
La partie informations générales contient les informations nécessaires pour tous les types de
composants et il convient qu'elle contienne les prescriptions de qualification de processus, les
méthodes et les conditions d'essai, les taux de défaillance, les données de processus de
production et les données concernant le boîtier/l'encapsulation. Les informations spécifiques à
un type de composant sont couvertes par la seconde partie où sont indiqués les paramètres
les plus importants pour la fiabilité. Un exemple pratique est donné à l'article A.2.
5.3.2 Informations générales
a) Identification
Informations concernant le composant soumis aux essais, comme indiqué en 4.2.
b) Prescriptions de qualification
On indique dans cette rubrique les prescriptions et les critères d'acceptation.
Les données demandées dans ce paragraphe comprennent
– le type des essais accomplis;
– les essais censurés/non censurés. Dans le cas d’essais censurés, stipuler s’il s’agit
d’essais censurés par une défaillance ou par le temps;
– nombre de lots soumis aux essais et méthode de prélèvement (aléatoire ou autre);
– taille d'échantillon d'essai; indiquer le nombre d’acceptations/rejets.
c) Méthodes et conditions d'essai appliquées
Il convient de donner des informations complètes co
...
