IEC TS 60695-9-2:2005

SPÉCIFICATION CEI
TECHNIQUE
IEC
TS 60695-9-2
TECHNICAL
Deuxième édition
SPECIFICATION
Second edition
2005-07
PUBLICATION FONDAMENTALE DE SÉCURITÉ
BASIC SAFETY PUBLICATION
Essais relatifs aux risques du feu –
Partie 9-2:
Propagation des flammes en surface –
Résumé et pertinence des méthodes d'essai

Fire hazard testing –
Part 9-2:
Surface spread of flame –
Summary and relevance of test methods

Numéro de référence
Reference number
CEI/IEC/TS 60695-9-2:2005
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
SPÉCIFICATION CEI
TECHNIQUE
IEC
TS 60695-9-2
TECHNICAL
Deuxième édition
SPECIFICATION
Second edition
2005-07
PUBLICATION FONDAMENTALE DE SÉCURITÉ
BASIC SAFETY PUBLICATION
Essais relatifs aux risques du feu –
Partie 9-2:
Propagation des flammes en surface –
Résumé et pertinence des méthodes d'essai

Fire hazard testing –
Part 9-2:
Surface spread of flame –
Summary and relevance of test methods

 IEC 2005 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
U
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

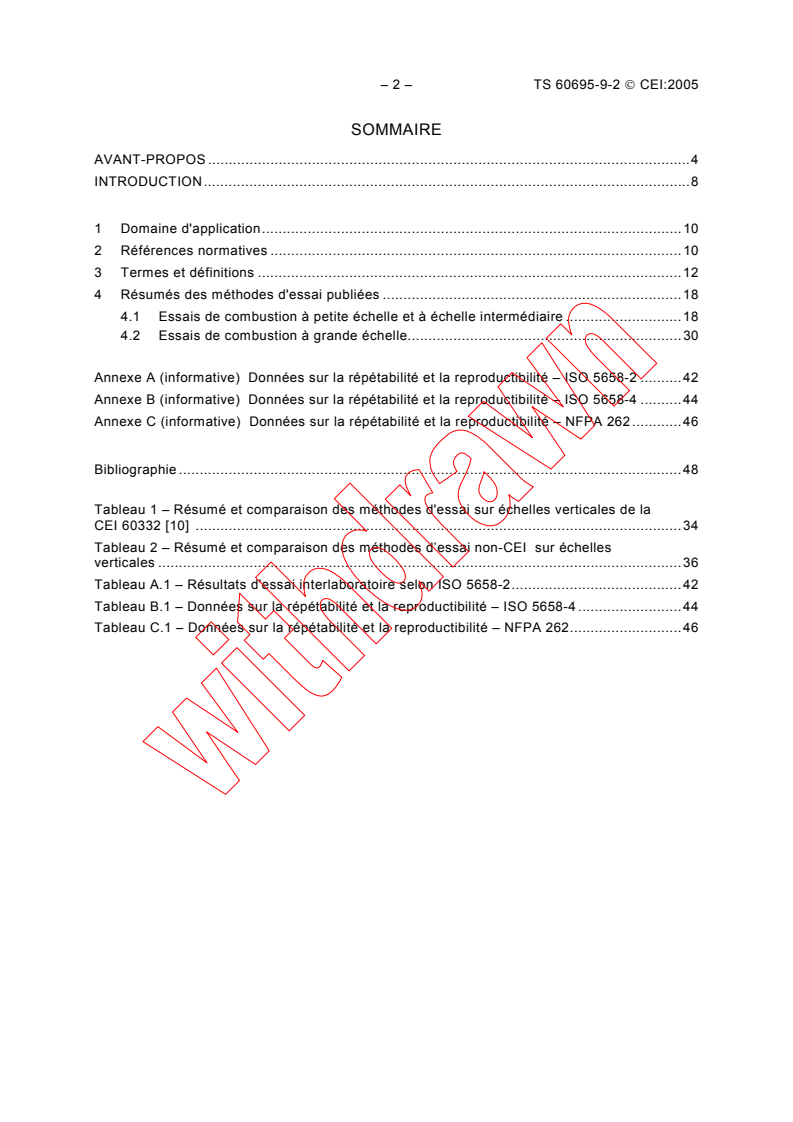

– 2 – TS 60695-9-2  CEI:2005
SOMMAIRE
AVANT-PROPOS .4
INTRODUCTION.8

1 Domaine d'application.10
2 Références normatives .10
3 Termes et définitions .12
4 Résumés des méthodes d'essai publiées .18
4.1 Essais de combustion à petite échelle et à échelle intermédiaire .18
4.2 Essais de combustion à grande échelle.30

Annexe A (informative) Données sur la répétabilité et la reproductibilité – ISO 5658-2 .42
Annexe B (informative) Données sur la répétabilité et la reproductibilité – ISO 5658-4 .44
Annexe C (informative) Données sur la répétabilité et la reproductibilité – NFPA 262 .46

Bibliographie .48

Tableau 1 – Résumé et comparaison des méthodes d'essai sur échelles verticales de la
CEI 60332 [10] .34
Tableau 2 – Résumé et comparaison des méthodes d’essai non-CEI sur échelles
verticales .36
Tableau A.1 – Résultats d'essai interlaboratoire selon ISO 5658-2.42
Tableau B.1 – Données sur la répétabilité et la reproductibilité – ISO 5658-4 .44
Tableau C.1 – Données sur la répétabilité et la reproductibilité – NFPA 262.46

TS 60695-9-2  IEC:2005 – 3 –
CONTENTS
FOREWORD.5
INTRODUCTION.9

1 Scope.11
2 Normative references.11
3 Terms and definitions .13
4 Summary of published test methods.19
4.1 Small-scale and intermediate-scale burning tests .19
4.2 Large-scale burning tests.31

Annex A (informative) Repeatability and reproducibility data – ISO 5658-2 .43
Annex B (informative) Repeatability and reproducibility data – ISO 5658-4 .45
Annex C (informative) Repeatability and reproducibility data – NFPA 262.47

Bibliography .49

Table 1 – Summary and comparison of IEC 60332 vertical ladder test methods [10] .35
Table 2 – Summary and comparison of non-IEC vertical ladder test methods.37
Table A.1 – Interlaboratory test data for ISO 5658-2 .43
Table B.1 – Reproducibility and repeatability data for ISO 5658-4 .45
Table C.1 – Repeatability and reproducibility data for NFPA 262 .47

– 4 – TS 60695-9-2  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
ESSAIS RELATIFS AUX RISQUES DU FEU –

Partie 9-2: Propagation des flammes en surface –
Résumé et pertinence des méthodes d'essai

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des comités d'études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent également aux
travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La tâche principale des comités d’études de la CEI est l’élaboration des Normes inter-
nationales. Exceptionnellement, un comité d’études peut proposer la publication d’une
spécification technique
• lorsqu’en dépit de maints efforts, l’accord requis ne peut être réalisé en faveur de la
publication d’une Norme internationale, ou
• lorsque le sujet en question est encore en cours de développement technique ou quand,
pour une raison quelconque, la possibilité d’un accord pour la publication d’une Norme
internationale peut être envisagée pour l’avenir mais pas dans l’immédiat.
Les spécifications techniques font l’objet d’un nouvel examen trois ans au plus tard après leur
publication afin de décider éventuellement de leur transformation en Normes internationales.

TS 60695-9-2  IEC:2005 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
FIRE HAZARD TESTING –
Part 9-2: Surface spread of flame –
Summary and relevance of test methods

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
The main task of IEC technical committees is to prepare International Standards. In
exceptional circumstances, a technical committee may propose the publication of a technical
specification when
• the required support cannot be obtained for the publication of an International Standard,
despite repeated efforts, or
• The subject is still under technical development or where, for any other reason, there is the
future but no immediate possibility of an agreement on an International Standard.
Technical specifications are subject to review within three years of publication to decide
whether they can be transformed into International Standards.

– 6 – TS 60695-9-2  CEI:2005
La CEI 60695-9-2, qui est une spécification technique, a été établie par le comité d'études 89
de la CEI: Essais relatifs aux risques du feu.
Cette seconde édition annule et remplace la première édition publiée en 2001 et constitue une
révision technique.
Les principales modifications par rapport à l'édition précédente sont indiquées ci-dessous:
– introduction et références normatives révisées;
– une liste détaillée des termes et des définitions a été ajoutée;
– trois méthodes d'essai supplémentaires ont été ajoutées;
– des données de répétabilité et de reproductibilité ont été ajoutées pour trois méthodes
d'essai (voir Annexes A, B et C).
Elle a le statut de publication fondamentale de sécurité, conformément au Guide CEI 104.
Le texte de cette spécification technique est issu des documents suivants:
Projet d'enquête Rapport de vote
89/651/DTS 89/670A/RVC
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette spécification technique.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Il convient que la présente spécification technique soit utilisée conjointement avec la CEI
60695-9-1.
La série CEI 60695-9, sous le titre général Essais relatifs aux risques du feu, comprend les
parties suivantes:
Partie 9-1: Propagation des flammes en surface – Lignes directrices générales
Partie 9-2: Propagation des flammes en surface – Résumé et pertinence des méthodes d'essai

Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous "http://webstore.iec.ch" dans les données
relatives à la publication recherchée. A cette date, la publication sera
• transformée en Norme internationale,
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
TS 60695-9-2  IEC:2005 – 7 –
IEC 60695-9-2, which is a technical specification, has been prepared by IEC technical
committee 89: Fire hazard testing.
This second edition cancels and replaces the first edition published in 2001 and constitutes a
technical revision.
The main changes with respect to the previous edition are listed below:
– revised introduction and normative references;
– comprehensive list of terms and definitions has been added;
– three additional test methods have been added;
– repeatability and reproducibility data has been added for three test methods (see Annexes
A, B and C)
It has the status of a basic safety publication in accordance with IEC Guide 104.
The text of this technical specification is based on the following documents:
Enquiry draft Report on voting
89/651/DTS 89/670A/RVC
Full information on the voting for the approval of this technical specification can be found in the
report on voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
This technical specification should be read in conjunction with IEC 60695-9-1.
The IEC 60695-9 series, under the general title Fire hazard testing, consists of the following
parts:
Part 9-1: Surface spread of flame – General guidance
Part 9-2: Surface spread of flame – Summary and relevance of test methods
The committee has decided that the contents of this publication will remain unchanged until the
maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in the data
related to the specific publication. At this date, the publication will be
• transformed into an International standard,
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
– 8 – TS 60695-9-2  CEI:2005
INTRODUCTION
Il est nécessaire que le risque d'incendie soit envisagé pour tout circuit électrique. L’objectif
lors de la conception des composants, des circuits et des équipements, ainsi que lors du choix
des matériaux est de réduire la probabilité d’incendie même dans le cas d’une utilisation
anormale prévisible, d’un mauvais fonctionnement ou d’une défaillance.
Les produits électrotechniques, initialement victimes de l’incendie, peuvent néanmoins
contribuer à l’incendie. Le risque du feu augmente avec l’augmentation de la zone d’allumage,
conduisant dans certains cas à un embrasement éclair et à un feu développé. Cela constitue
un scénario typique des incendies d’immeuble. C'est la raison pour laquelle il est utile de
mesurer la vitesse et la propagation du front de flammes en surface.
Cette spécification technique décrit les méthodes d'essai de la propagation des flammes en
surface d'utilisation courante pour évaluer les produits électrotechniques ou les matériaux
utilisés dans ces produits. Elle fait partie de la série CEI 60695-9, qui donne des indications
aux comités de produits désirant incorporer dans leurs normes des méthodes d’essais sur la
propagation des flammes en surface.

TS 60695-9-2  IEC:2005 – 9 –
INTRODUCTION
The risk of fire needs to be considered in any electrical circuit. The objective of component,
circuit and equipment design, as well as the choice of materials, is to reduce the likelihood of
fire, even in the event of foreseeable abnormal use, malfunction or failure.
Electrotechnical products, primarily as victims of fire, may nevertheless contribute to the fire.
Fire hazard increases as the burning area increases, leading in some cases to flash-over and a
fully developed fire. This is a typical fire scenario in buildings. It is therefore useful to measure
the rate and extent of the surface spread of flame.
This technical specification describes surface spread of flame test methods in common use to
assess electrotechnical products or materials used in electrotechnical products. It forms part of
the IEC 60695-9 series which gives guidance to product committees wishing to incorporate test
methods for surface spread of flame in product standards.

– 10 – TS 60695-9-2  CEI:2005
ESSAIS RELATIFS AUX RISQUES DU FEU –

Partie 9-2: Propagation des flammes en surface –
Résumé et pertinence des méthodes d'essai

1 Domaine d'application
Cette spécification technique donne un résumé des méthodes d'essai qui sont utilisées pour
déterminer la propagation des flammes en surface provenant des produits électrotechniques
ou des matériaux à partir desquels ils sont fabriqués.
Elle représente l'état de l'art de ces méthodes d'essai et, lorsque cela est applicable, elle inclut
des observations spéciales concernant leur pertinence et leur utilisation.
Pour l'établissement de ses publications, il est de la responsabilité d’un comité d’études
d'utiliser, à chaque fois qu'elles sont applicables, les publications fondamentales de sécurité.
2 Références normatives
Les documents référencés ci-après sont indispensables pour l'application du présent
document. Pour les références datées, seule l’édition citée s’applique. Pour les références non
datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60332-3 (toutes les parties), Essais des câbles électriques soumis au feu – Partie 3: Essai
de propagation verticale de la flamme des fils ou câbles en nappes en position verticale
CEI 60695-4:2005, Essais relatifs aux risques du feu – Partie 4: Terminologie relative aux
essais au feu
CEI 60695-9-1, Essais relatifs aux risques du feu – Partie 9-1: Propagation des flammes en
surface – Lignes directrices générales
Guide CEI 104, Elaboration des publications de sécurité et utilisation des publications
fondamentales de sécurité et publications groupées de sécurité
Guide ISO/IEC 51, Aspects liés à la sécurité – Principes directeurs pour les inclure dans les
normes
ISO/CEI 13943:2000, Sécurité au feu – Vocabulaire
ISO 5658-2, Essais de réaction au feu – Propagation du feu – Partie 2: Propagation latérale sur
les produits de bâtiment en position verticale
ISO 5658-4, Essais de réaction au feu – Propagation du feu – Partie 4: Essai à échelle
intermédiaire de la propagation de la flamme avec éprouvette orientée verticalement
(disponible en anglais seulement)

TS 60695-9-2  IEC:2005 – 11 –
FIRE HAZARD TESTING –
Part 9-2: Surface spread of flame –
Summary and relevance of test methods

1 Scope
This technical specification provides a summary of test methods that are used to determine the
surface spread of flame of electrotechnical products or materials from which they are formed.
It represents the current state of the art of the test methods and, where available, includes
special observations on their relevance and use.
One of the responsibilities of a technical committee is, wherever applicable, to make use of
basic safety publications in the preparation of its publications.
2 Normative references
The following referenced documents are indispensable for the application of this document. For
dated references, only the edition cited applies. For undated references, the latest edition of
the referenced document (including any amendments) applies.
IEC 60332-3 (all parts), Tests on electrical cables under fire conditions – Part 3: Test for
vertical flame spread of vertically-mounted bunched wires of cables
IEC 60695-4:2005, Fire hazard testing – Part 4: Terminology concerning fire tests
IEC 60695-9-1, Fire hazard testing – Part 9-1: Surface spread of flame –
General guidance
IEC Guide 104, The preparation of safety publications and the use of basic safety publications
and group safety publications
ISO/IEC Guide 51, Safety aspects – Guidelines for their inclusion in standards
ISO/IEC 13943:2000, Fire safety – Vocabulary
ISO 5658-2, Reaction to fire tests – Spread of flame – Part 2: Lateral spread on building
products in vertical configuration
ISO 5658-4, Reaction to fire tests – Spread of flame – Part 4: Intermediate-scale test of vertical
spread of flame with vertically oriented specimen (available in English only)

– 12 – TS 60695-9-2  CEI:2005
3 Termes et définitions
Pour les besoins du présent document, les définitions suivantes, dont certaines sont tirées de
l’ISO/CEI 13943 et de la CEI 60695-4, s'appliquent:
3.1
longueur brûlée
longueur maximale dans une direction spécifiée de la surface brûlée
NOTE Elle est exprimée en mètres.
[ISO/CEI 13943, définition 12]
3.2
résidu charbonneux (substantif)
résidu carboné résultant d'une pyrolyse ou d'une combustion incomplète
[ISO/CEI 13943, définition 16]
3.3
longueur du résidu charbonneux
longueur maximale dans une direction spécifiée de la surface comportant un résidu
charbonneux
NOTE Dans certaines normes, la longueur de résidu charbonneux est définie par une méthode d'essai spéciale.
3.4
combustible
objet pouvant brûler
[ISO/CEI 13943, définition 22]
3.5
combustion
réaction exothermique d'une substance avec un comburant
NOTE La combustion émet généralement des effluents accompagnés de flammes et/ou d'incandescence.
[ISO/CEI 13943, définition 23]
3.6
longueur endommagée
longueur maximale, dans une direction spécifiée, de la surface endommagée d'un matériau
dans des conditions d'essai spécifiées (voir aussi longueur brûlée)
NOTE Elle est exprimée en mètres.
3.7
longueur brûlée
longueur maximale d'un matériau détruite par combustion ou pyrolyse, dans des conditions
d'essai spécifiées, à l'exclusion de toute autre zone endommagée seulement par déformation
(voir aussi longueur endommagée)
[CEI 60695-4, définition 3.16]
3.8
feu
incendie
a) feu: combustion caractérisée par une émission de chaleur et d'effluents accompagnée de
fumée et/ou de flammes et/ou d'incandescence;

TS 60695-9-2  IEC:2005 – 13 –
3 Terms and definitions
For the purposes of this document the following definitions apply, some of which are taken
from ISO/IEC 13943 and IEC 60695-4:
3.1
burned length
maximum extent in a specified direction of the burned area
NOTE It is expressed in metres.
[ISO/IEC 13943 definition 12]
3.2
char (noun)
carbonaceous residue resulting from pyrolysis or incomplete combustion
[ISO/IEC 13943 definition 16]
3.3
char length
maximum extent in a specified direction of the charred area
NOTE In some standards, char length is defined by a specific test method.
3.4
combustible
item capable of combustion
[ISO/IEC 13943 definition 22]
3.5
combustion
exothermic reaction of a substance with an oxidiser
NOTE Combustion generally emits effluent accompanied by flames and/or visible light.
[ISO/IEC 13943 definition 23]
3.6
damaged length
maximum extent, in a specified direction, of the damaged area of a material under specified
test conditions (see also extent of combustion)
NOTE It is expressed in metres.
3.7
extent of combustion
maximum length of a material that has been destroyed by combustion or pyrolysis, under
specified test conditions, excluding any region damaged only by deformation (see also
damaged length)
[IEC 60695-4 definition 3.16]
3.8
fire
a) process of combustion characterized by the emission of heat and effluent accompanied by
smoke, and/or flame, and/or glowing;

– 14 – TS 60695-9-2  CEI:2005
b) incendie: combustion rapide qui se développe sans contrôle dans le temps et dans l'espace
[CEI 60695-4, définition 3.19]
3.9
risques du feu
danger d’incendie
possibilité de blessures ou de perte de la vie et/ou de dégâts matériels que représente un
incendie
[CEI 60695-4, définition 3.26]
3.10
ignifuge (substantif)
substance ajoutée ou traitement appliqué à un matériau pour supprimer, réduire ou retarder la
combustion du matériau
[CEI 60695-4, définition 3.31]
3.11
scénario feu
description détaillée des conditions, y compris de l’environnement, dans lesquelles se
déroulent une ou plusieurs étapes d'un feu réel à un emplacement spécifique ou d'une
simulation dans un essai en vraie grandeur, depuis la situation avant le début jusqu'à la fin de
la combustion
[ISO/CEI 13943, définition 58]
3.12
flamme (substantif)
zone de combustion en phase gazeuse avec émission de lumière visible
3.13
front de flamme
limite de la zone de combustion en phase gazeuse à la surface d'un matériau
[CEI 60695-4, définition 3.34]
3.14
retardateur de flamme ou ignifugeant (substantif)
substance ajoutée ou traitement appliqué à un matériau pour supprimer ou retarder l'apparition
d'une flamme et/ou diminuer sa vitesse de propagation
NOTE L'utilisation d'ignifugeant ou de retardateur de flamme ne supprime pas nécessairement le feu.
[ISO/CEI 13943, définition 65]
3.15
propagation de flamme
propagation d'un front de flamme
[CEI 60695-4, définition 3.36]
3.16
embrasement éclair
flash-over
passage brusque à l'état de combustion généralisée en surface de l'ensemble des matériaux
combustibles dans un espace fermé
[CEI 60695-4, définition 3.42]

TS 60695-9-2  IEC:2005 – 15 –
b) rapid combustion spreading uncontrolled in time and space
[IEC 60695-4 definition 3.19]
3.9
fire hazard
potential for injury or loss of life and/or damage to property from fire
[IEC 60695-4 definition 3.26]
3.10
fire retardant (noun)
substance added or a treatment applied to a material in order to suppress, reduce or delay the
combustion of the material
[IEC 60695-4 definition 3.31]
3.11
fire scenario
detailed description of conditions, including environmental, of one or more stages from before
ignition to after completion of combustion in an actual fire at a specific location or in a real-
scale simulation
[ISO/IEC 13943 definition 58]
3.12
flame (noun)
zone of combustion in the gaseous phase with emission of visible light
3.13
flame front
boundary of the combustion zone in the gaseous phase at the surface of a material
[IEC 60695-4 definition 3.34]
3.14
flame retardant (noun)
substance added, or a treatment applied, to a material in order to suppress or delay the
appearance of a flame and/or reduce its propagation (spread) rate
NOTE The use of flame retardants does not necessarily suppress fire.
[ISO/IEC 13943 definition 65]
3.15
flame spread
propagation of a flame front
[IEC 60695-4 definition 3.36]
3.16
flash-over
rapid transition to a state of total surface involvement in a fire of combustible materials within
an enclosure
[IEC 60695-4 definition 3.42]
– 16 – TS 60695-9-2  CEI:2005
3.17
feu développé
état de combustion généralisé avec flamme de l'ensemble des matériaux combustibles au
cours d'un incendie
[ISO/CEI 13943, définition 80]
3.18
débit thermique
énergie thermique dégagée par unité de temps par la combustion d'un matériau ou d'un produit
dans des conditions d'essai spécifiées
NOTE Il est exprimé en watts.
[ISO/CEI 13943, définition 88]
3.19
allumage
action d'allumer
NOTE Le terme “ignition” a en français un sens très différent [état d'un corps en combustion].
[ISO/CEI 13943, définition 96]
3.20
source d’allumage
source d’énergie qui provoque une combustion
[ISO/CEI 13943, définition 97]
3.21
température (minimale) d'allumage
température (minimale) d'un matériau ou d'une source d'allumage à laquelle peut commencer
une combustion soutenue dans des conditions d'essais spécifiées, telle que défini dans la
méthode d'essai
NOTE L'allumage requiert un volume suffisant de gaz inflammable et d'oxydant (air). La combustion soutenue
requiert un taux suffisant de production de gaz inflammable. La température minimale d'allumage implique une
contrainte thermique de durée infinie. Pour des raisons pratiques, il convient que la norme définisse de façon
appropriée la température minimale d'allumage.
[CEI 60695-4, définition 3.51]
3.22
essai à grande échelle
essai dont la taille dépasse celle d’un essai sur une paillasse typique de laboratoire
[CEI 60695-4, définition 3.53]
3.23
pyrolyse
décomposition chimique irréversible d'un matériau sous la seule action de la chaleur
[CEI 60695-4, définition 3.70]
3.24
front de pyrolyse
limite de la zone de pyrolyse à la surface d'un matériau
[CEI 60695-4, définition 3.71]

TS 60695-9-2  IEC:2005 – 17 –
3.17
fully developed fire
state of total involvement of combustible materials in a fire
[ISO/IEC 13943 definition 80]
3.18
heat release rate
thermal energy released per unit time by an item during combustion under specified conditions
NOTE It is expressed in watts.
[ISO/IEC 13943 definition 88]
3.19
ignition
initiation of combustion
NOTE The term "ignition" in French has a very different meaning [state of body combustion].
[ISO/IEC 13943 definition 96]
3.20
ignition source
source of energy that initiates combustion
[ISO/IEC 13943 definition 97]
3.21
ignition temperature (minimum)
(minimum) temperature of a material or of an ignition source at which sustained combustion
can be initiated under specified test conditions, as defined in the test method
NOTE Ignition requires a sufficient volume of flammable gas and oxidant (air). Sustained combustion requires a
sufficient rate of production of flammable gas. The minimum ignition temperature implies thermal stressing to
infinite time. For practical purposes, the standard should define the minimum ignition temperature appropriately.
[IEC 60695-4 definition 3.51]
3.22
large-scale test
test, the size of which exceeds that of a typical laboratory bench
[IEC 60695-4 definition 3.53]
3.23
pyrolysis
irreversible chemical decomposition of a material under the sole effect of heat
[IEC 60695-4 definition 3.70]
3.24
pyrolysis front
boundary of pyrolysis at the surface of a material
[IEC 60695-4 definition 3.71]
– 18 – TS 60695-9-2  CEI:2005
3.25
essai en vraie grandeur
essai qui simule une situation d’utilisation finale dans la taille et le décor environnant
[CEI 60695-4, définition 3.73]
3.26
câble montant
câble posé verticalement entre les étages d'un bâtiment
NOTE Le terme anglais "riser cable" est surtout utilisé en Amérique du nord.
3.27
colonne montante
colonne prévue pour les équipements techniques entre les étages d'un bâtiment
NOTE Le terme anglais "riser shaft" est surtout utilisé en Amérique du nord.
3.28
essai à petite échelle
essai qui peut être effectué sur une paillasse typique de laboratoire
[CEI 60695-4, définition 3.77]
3.29
propagation de flamme(s) en surface
propagation d'une (ou de) flamme(s) à partir de la source d'allumage sur la surface d'un liquide
ou d'un solide
[ISO/CEI 13943, définition 160]
4 Résumés des méthodes d'essai publiées
Ces résumés ne peuvent pas être utilisés à la place des normes publiées qui sont les seuls
documents de référence valables.
4.1 Essais de combustion à petite échelle et à échelle intermédiaire
4.1.1 Essais horizontal et vertical à la flamme de 50 W et de 500 W – CEI 60695-11-10
et CEI 60695-11-20
La CEI 60695-11-10 [1] correspond à un essai avec une flamme de 50 W. La CEI 60695-11-
20 [2] correspond à un essai avec une flamme de 500 W.
4.1.1.1 But et principe
Ces essais se rapportent aux matériaux d'isolation solides et ont pour but de servir d'indication
préliminaire de leur comportement quand ils sont exposés à une source d'allumage. Les
résultats rendent possible la vérification de la constance des caractéristiques d'un matériau,
fournissent une indication sur l'avancement de l'amélioration des matériaux d'isolation et
permettent une comparaison et un classement entre les différents matériaux.
4.1.1.2 Eprouvette
L'éprouvette est relativement petite : 125 mm de longueur, 13 mm de largeur et une épaisseur
allant jusqu'à 13 mm.
___________
Les chiffres entre crochets renvoient à la bibliographie.

TS 60695-9-2  IEC:2005 – 19 –
3.25
real-scale test
test which simulates an end-use situation in both size and surroundings
[IEC 60695-4 definition 3.73]
3.26
riser cable
cable that runs vertically between floors in a building
NOTE This is a term used predominantly in North America.
3.27
riser shaft
shaft provided to run services between floors in a building
NOTE This is a term used predominantly in North America.
3.28
small-scale test
a test which may be made on a typical laboratory bench
[IEC 60695-4 definition 3.77]
3.29
surface spread of flame
propagation of flame away from the source of ignition across the surface of a liquid or a solid
[ISO/IEC 13943 definition 160]
4 Summary of published test methods
This summary cannot be used in place of published standards which are the only valid
reference documents.
4.1 Small-scale and intermediate-scale burning tests
4.1.1 Horizontal and vertical 50 W and 500 W flame tests – IEC 60695-11-10 and
IEC 60695-11-20
IEC 60695-11-10 [1] is a test using a 50 W flame. IEC 60695-11-20 [2] is a test using a
500 W flame.
4.1.1.1 Purpose and principle
These tests refer to solid electrical insulating materials and are intended to serve as a
preliminary indication of their behaviour when exposed to an ignition source. The results make
it possible to check the constancy of the characteristics of a material and provide an indication
of the progress in the development of insulating materials and a relative comparison and
classification of various materials.
4.1.1.2 Test specimen
The relatively small test specimen is 125 mm long, 13 mm wide, and up to 13 mm thick.
___________
Figures in square brackets refer to the bibliography.

– 20 – TS 60695-9-2  CEI:2005
4.1.1.3 Méthode d’essai
Ces essais impliquent une source d'allumage appliquée sur des éprouvettes horizontales ou
verticales en mesurant la longueur brûlée ou la vitesse de propagation des flammes en
surface.
4.1.1.4 Répétabilité et reproductibilité
Les données se trouvent dans la CEI 60695-11-10 [1], Annexes A et B, et dans la CEI 60695-
11-20 [2], Annexe A.
4.1.1.5 Pertinence des résultats d'essai
Ces méthodes d'essai sont utilisées pour la présélection des matériaux, pour l'évaluation des
produits et leur contrôle de qualité. Elles ne sont pas utilisables pour déterminer le
comportement au feu et vis-à-vis du risque du feu sur des équipements complets, dans la
mesure où les dimensions des systèmes d'isolation, la conception et le transfert de chaleur aux
parties métalliques adjacentes, etc. ont une grande influence sur l'inflammation des matériaux
isolants utilisés.
4.1.2 Essai de combustion vertical des câbles – CEI 60332-1 [3]
4.1.2.1 But et principe
Cette méthode d’essai spécifie une méthode d'essai sur un fil ou un câble vertical soumis au
feu. La CEI 60332-1-1 définit l'appareillage d'essai. La CEI 60332-1-2 définit la procédure. On
mesure la longueur du résidu charbonneux d'une éprouvette verticale exposée à un brûleur à
gaz dans une enceinte appropriée. Cette norme inclut les exigences de conformité. La
CEI 60332-1-3 est une procédure pour la détermination des particules/gouttelettes
enflammées.
La méthode spécifiée n'est pas adaptée pour les essais des petits conducteurs d'un diamètre
inférieur à 0,8 mm ou d'une section inférieure à 0,5 mm parce que les conducteur
...
