IEC 60730-2-16:1995

CEI
NORME
INTERNATIONALE IEC
60730-2-16
INTERNATIONAL
Edition 1.1
STANDARD
1997-09
Edition 1:1995 consolidée par l’amendement 1:1997
Edition 1:1995 consolidated with Amendment 1:1997
Dispositifs de commande électrique automatiques
à usage domestique et analogue –
Partie 2:
Règles particulières pour les dispositifs
de commande électrique automatiques détecteurs
du niveau d’eau du type à flotteur pour applications
domestiques et usages analogues
Automatic electrical controls for household
and similar use –
Part 2:
Particular requirements for automatic electrical
water level operating controls of the float type
for household and similar applications

Numéro de référence
Reference number
CEI/IEC 60730-2-16:1995+A.1:1997

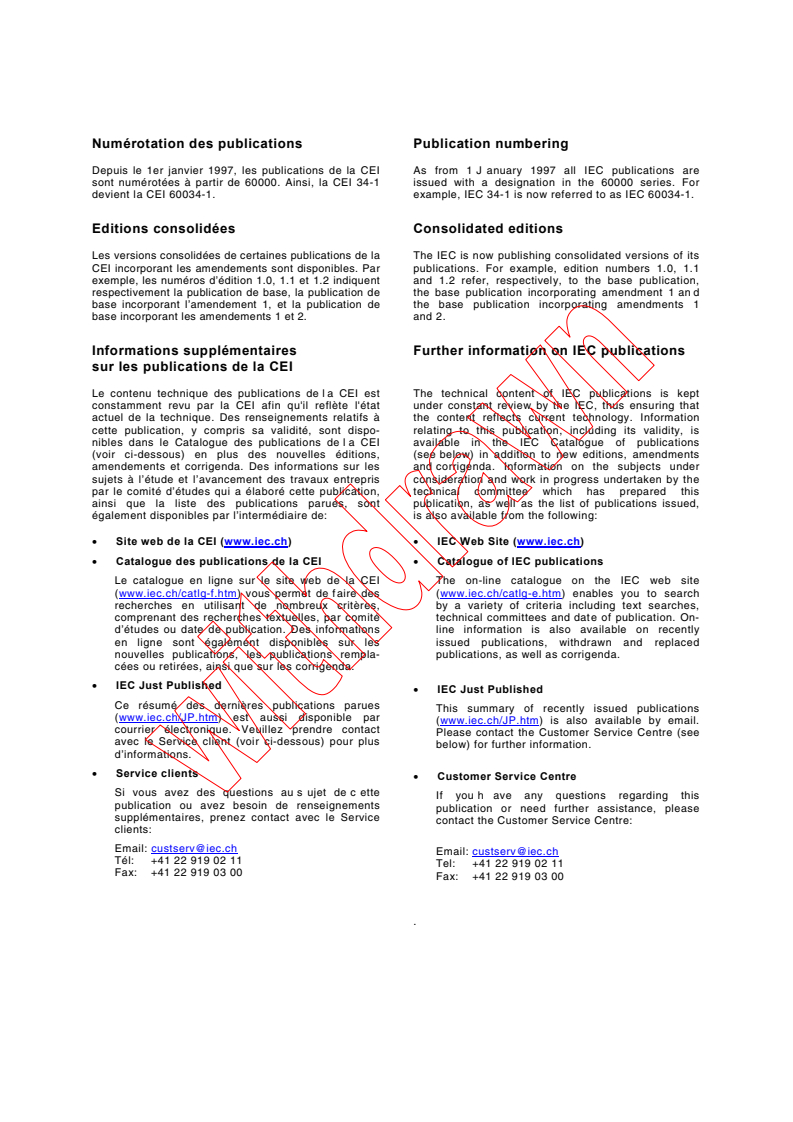

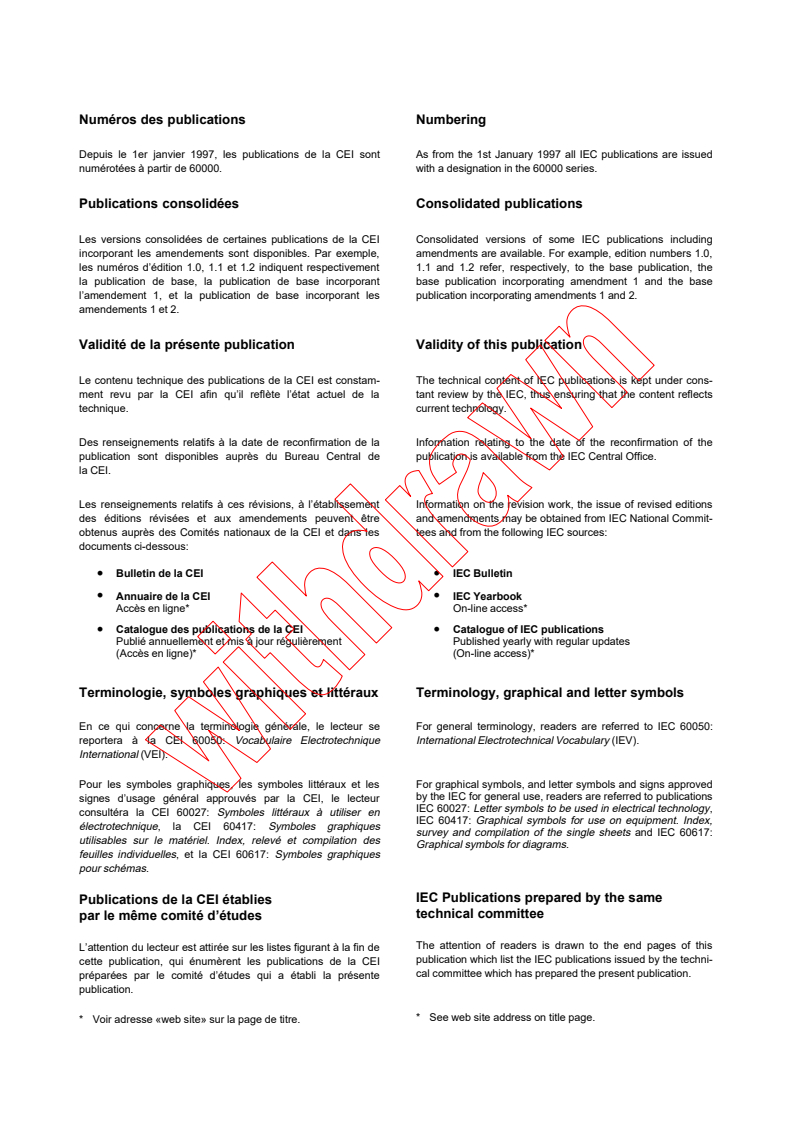

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI sont As from the 1st January 1997 all IEC publications are issued

numérotées à partir de 60000. with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de la CEI Consolidated versions of some IEC publications including

incorporant les amendements sont disponibles. Par exemple, amendments are available. For example, edition numbers 1.0,

les numéros d’édition 1.0, 1.1 et 1.2 indiquent respectivement 1.1 and 1.2 refer, respectively, to the base publication, the

la publication de base, la publication de base incorporant base publication incorporating amendment 1 and the base
l’amendement 1, et la publication de base incorporant les publication incorporating amendments 1 and 2.

amendements 1 et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est constam- The technical content of IEC publications is kept under cons-
ment revu par la CEI afin qu’il reflète l’état actuel de la tant review by the IEC, thus ensuring that the content reflects
technique. current technology.
Des renseignements relatifs à la date de reconfirmation de la Information relating to the date of the reconfirmation of the
publication sont disponibles auprès du Bureau Central de publication is available from the IEC Central Office.
la CEI.
Les renseignements relatifs à ces révisions, à l’établissement Information on the revision work, the issue of revised editions
des éditions révisées et aux amendements peuvent être and amendments may be obtained from IEC National Commit-
obtenus auprès des Comités nationaux de la CEI et dans les tees and from the following IEC sources:
documents ci-dessous:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Accès en ligne* On-line access*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Accès en ligne)* (On-line access)*
Terminologie, symboles graphiques et littéraux Terminology, graphical and letter symbols
En ce qui concerne la terminologie générale, le lecteur se For general terminology, readers are referred to IEC 60050:
reportera à la CEI 60050: Vocabulaire Electrotechnique International Electrotechnical Vocabulary (IEV).
International (VEI).
Pour les symboles graphiques, les symboles littéraux et les For graphical symbols, and letter symbols and signs approved

by the IEC for general use, readers are referred to publications
signes d’usage général approuvés par la CEI, le lecteur
IEC 60027: Letter symbols to be used in electrical technology,
consultéra la CEI 60027: Symboles littéraux à utiliser en
IEC 60417: Graphical symbols for use on equipment. Index,
électrotechnique, la CEI 60417: Symboles graphiques
survey and compilation of the single sheets and IEC 60617:
utilisables sur le matériel. Index, relevé et compilation des
Graphical symbols for diagrams.
feuilles individuelles, et la CEI 60617: Symboles graphiques
pour schémas.
IEC Publications prepared by the same
Publications de la CEI établies
technical committee
par le même comité d’études
The attention of readers is drawn to the end pages of this
L’attention du lecteur est attirée sur les listes figurant à la fin de
publication which list the IEC publications issued by the techni-
cette publication, qui énumèrent les publications de la CEI
cal committee which has prepared the present publication.
préparées par le comité d’études qui a établi la présente
publication.
* See web site address on title page.
* Voir adresse «web site» sur la page de titre.

NORME CEI
INTERNATIONALE IEC
60730-2-16
INTERNATIONAL
Edition 1.1
STANDARD
1997-09
Edition 1:1995 consolidée par l’amendement 1:1997
Edition 1:1995 consolidated with Amendment 1:1997
Dispositifs de commande électrique automatiques
à usage domestique et analogue –
Partie 2:
Règles particulières pour les dispositifs
de commande électrique automatiques détecteurs
du niveau d’eau du type à flotteur pour applications
domestiques et usages analogues
Automatic electrical controls for household
and similar use –
Part 2:
Particular requirements for automatic electrical
water level operating controls of the float type
for household and similar applications

 IEC 1997 Droits de reproduction réservés — Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni utili- No part of this publication may be reproduced or utilized in any
sée sous quelque forme que ce soit et par aucun procédé, électro- form or by any means, electronic or mechanical, including photo-
nique ou mécanique, y compris la photocopie et les microfilms, copying and microfilm, without permission in writing from the
sans l’accord écrit de l’éditeur. publisher.
3, rue de Varembé Geneva, Switzerland
International Electrotechnical Commission
IEC web site http: //www.iec.ch
Telefax: +41 22 919 0300
e-mail: inmail@iec.ch
Commission Electrotechnique Internationale
CODE PRIX
International Electrotechnical Commission N
PRICE CODE
Pour prix, voir catalogue en vigueur
For price, see current catalogue

©
– 2 – 60730-2-16 CEI:1995+A.1:1997

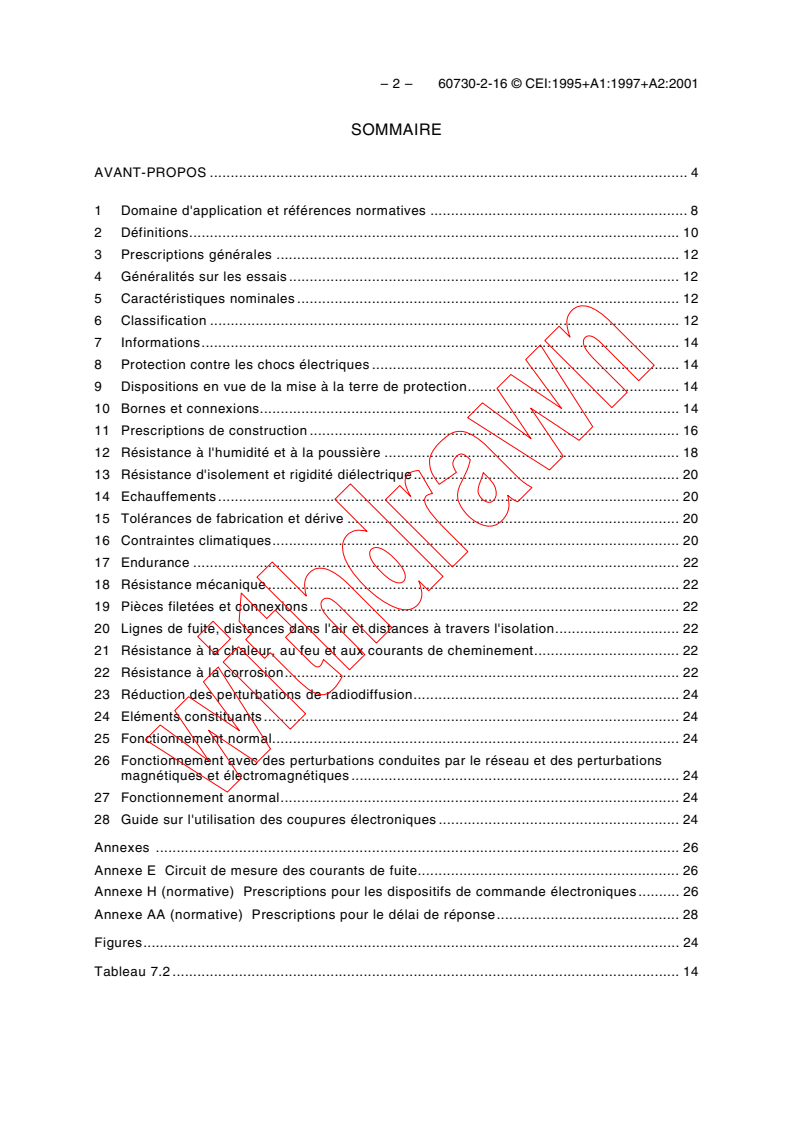

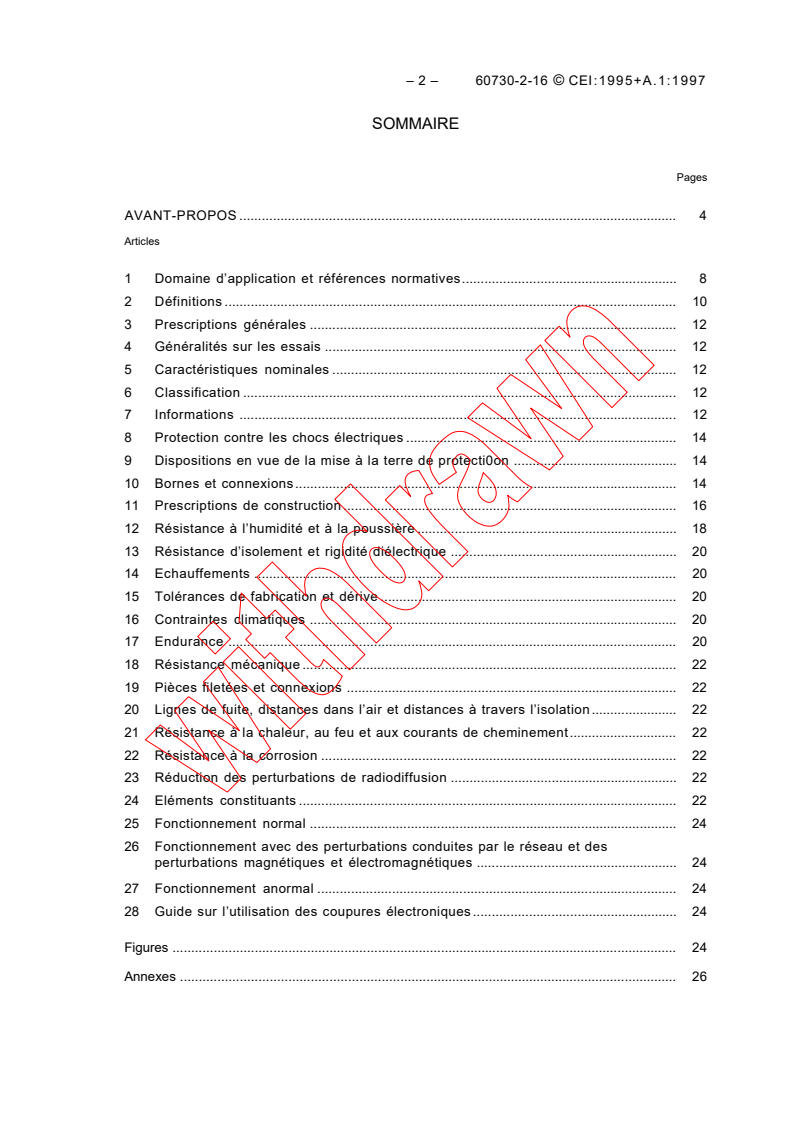

SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
1 Domaine d’application et références normatives. 8

2 Définitions . 10
3 Prescriptions générales . 12
4 Généralités sur les essais . 12
5 Caractéristiques nominales. 12
6 Classification. 12
7 Informations . 12
8 Protection contre les chocs électriques . 14
9 Dispositions en vue de la mise à la terre de protecti0on . 14
10 Bornes et connexions. 14
11 Prescriptions de construction. 16
12 Résistance à l’humidité et à la poussière . 18
13 Résistance d’isolement et rigidité diélectrique . 20
14 Echauffements . 20
15 Tolérances de fabrication et dérive . 20
16 Contraintes climatiques . 20
17 Endurance . 20
18 Résistance mécanique. 22
19 Pièces filetées et connexions . 22
20 Lignes de fuite, distances dans l’air et distances à travers l’isolation. 22
21 Résistance à la chaleur, au feu et aux courants de cheminement. 22
22 Résistance à la corrosion . 22
23 Réduction des perturbations de radiodiffusion . 22

24 Eléments constituants. 22
25 Fonctionnement normal . 24
26 Fonctionnement avec des perturbations conduites par le réseau et des
perturbations magnétiques et électromagnétiques . 24
27 Fonctionnement anormal . 24
28 Guide sur l’utilisation des coupures électroniques. 24
Figures . 24
Annexes . 26

60730-2-16 © IEC:1995+A.1:1997 – 3 –

CONTENTS
Page
FOREWORD . 5

Clause
1 Scope and normative references. 9

2 Definitions . 11
3 General requirements . 13
4 General notes on tests. 13
5 Rating . 13
6 Classification . 13
7 Information . 13
8 Protection against electric shock. 15
9 Provision for protective earthing. 15
10 Terminals and terminations . 15
11 Constructional requirements . 17
12 Moisture and dust resistance . 19
13 Electric strength and insulation resistance. 21
14 Heating. 21
15 Manufacturing deviation and drift . 21
16 Environmental stress. 21
17 Endurance . 21
18 Mechanical strength . 23
19 Threaded parts and connections . 23
20 Creepage distances, clearances and distances through insulation . 23
21 Resistance to heat, fire and tracking . 23
22 Resistance to corrosion . 23
23 Radio interference suppression . 23

24 Components . 23
25 Normal operation . 25
26 Operation with mains borne perturbations, magnetic, and electromagnetic
disturbances . 25
27 Abnormal operation . 25
28 Guidance on the use of electronic disconnection. 25
Figures . 25
Annexes . 27

©
– 4 – 60730-2-16 CEI:1995+A.1:1997

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

________
DISPOSITIFS DE COMMANDE ÉLECTRIQUE AUTOMATIQUES

À USAGE DOMESTIQUE ET ANALOGUE –

Partie 2: Règles particulières pour les dispositifs de commande

électrique automatiques détecteurs du niveau d’eau du type

à flotteur pour applications domestiques et usages analogues

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée de
l’ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de favoriser la
coopération internationale pour toutes les questions de normalisation dans les domaines de l’électricité et de
l’électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales. Leur élaboration est confiée
à des comités d’études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l’Organisation Internationale de Normalisation (ISO), selon
des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI en ce qui concerne les questions techniques, préparés par des comités
d’études où sont représentés tous les Comités nationaux s’intéressant à ces questions, expriment dans la plus grande
mesure possible un accord international sur les sujets examinés.
3) Ces décisions constituent des recommandations internationales publiées sous forme de normes, de rapports
techniques ou de guides et agréées comme telles par les Comités nationaux.
4) Dans le but d’encourager l’unification internationale, les Comités nationaux de la CEI s’engagent à appliquer de façon
transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes nationales et
régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale correspondante doit être
indiquée en termes clairs dans cette dernière.
5) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
6) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité n’est
pas engagée quand il est déclaré qu’un matériel est conforme à l’une de ses normes.
La Norme internationale CEI 60730-2-16 a été établie par le comité d’études 72 de la CEI:
Commandes automatiques pour appareils domestiques.
La présente version consolidée de la CEI 60730-2-16 est issue de la première édition de la
CEI 60730-2-16, parue en 1995, et de son amendement 1 (1997). Elle porte le numéro d’édition 1.1.

Cette consolidation est issue de la première édition et des documents 72/347/FDIS et 72/370/RVD.
Une ligne verticale dans la marge indique les textes modifiés par l’amendement 1.
La présente deuxième partie est destinée à être utilisée conjointement avec la CEI 60730-1. Elle a
été établie sur la base de la deuxième édition, parue en 1993 et son amendement 1 (1994).
Les éditions ou amendements futurs de la CEI 60730-1 pourront être pris en considération.
La présente partie 2 complète ou modifie les articles correspondants de la CEI 60730-1 de façon à
la transformer en norme CEI: Règles de sécurité pour les dispositifs de commande électrique
automatiques détecteurs du niveau d’eau du type à flotteur pour applications domestiques ou
usages analogues.
60730-2-16 © IEC:1995+A.1:1997 – 5 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

________
AUTOMATIC ELECTRICAL CONTROLS FOR HOUSEHOLD

AND SIMILAR USE –
Part 2: Particular requirements for automatic electrical water level

operating controls of the float type for household

and similar applications
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising all
national electrotechnical committees (IEC National Committees). The object of the IEC is to promote international
cooperation on all questions concerning standardization in the electrical and electronic fields. To this end and in
addition to other activities, the IEC publishes International Standards. Their preparation is entrusted to technical
committees; any IEC National Committee interested in the subject dealt with may participate in this preparatory work.
International, governmental and non-governmental organizations liaising with the IEC also participate in this
preparation. The IEC collaborates closely with the International Organization for Standardization (ISO) in accordance
with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all interested
National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form of
standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International Standards
transparently to the maximum extent possible in their national and regional standards. Any divergence between the IEC
Standard and the corresponding national or regional standard shall be clearly indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any equipment
declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. The IEC shall not be held reponsible for identifying any or all of such patent rights.
International Standard IEC 60730-2-16 has been prepared by IEC technical committee 72:
Automatic controls for household use.
This consolidated version of IEC 60730-2-16 is based on the first edition of IEC 60730-2-16
published in 1995, and its amendment 1 (1997). It bears the edition number 1.1.
This consolidation is based on the first edition and on documents 72/347/FDIS and 72/370/RVD.

A vertical line in the margin shows the texts amended by amendment 1.
This part is intended to be used in conjunction with IEC 60730-1. It was established on the basis of
the second edition, issued in 1993, and its amendment 1 (1994).
Consideration may be given to future editions of or amendments to IEC 60730-1.
This part 2 supplements or modifies the corresponding clauses in IEC 60730-1, so as to convert
that publication into the IEC standard: Safety requirements for automatic electrical water level
operating controls of the float type for household and similar application.

©
– 6 – 60730-2-16 CEI:1995+A.1:1997

Lorsque la présente partie 2 spécifie «addition», «modification» ou «remplacement» la

prescription, la modalité d’essai ou le commentaire correspondant de la partie 1 doit être adapté

en conséquence.
Lorsque aucune modification n’est nécessaire, la partie 2 indique que l’article ou le paragraphe

approprié est applicable.
Afin d’obtenir une norme complètement internationale, il a été nécessaire d’examiner des
prescriptions différentes résultant de l’expérience acquise dans diverses parties du monde, et de
reconnaître les différences nationales dans les réseaux d’alimentation électrique et les règles
d’installations.
Les notes «dans certains pays» concernant des pratiques nationales différentes sont contenues dans les paragraphes
suivants :
– 10.1.4
– 10.1.16
– 12.1.1.101
– H.26.9
Dans la présente publication:
1) Les caractères d’imprimeries suivants sont utilisés:
– prescriptions proprement dites: caractères romains;
– modalités d’essais: caractères italiques;
– commentaires: petits caractères romains.
2) Les paragraphes, notes ou articles complémentaires à ceux de la partie 1 sont numérotés à
partir de 101.
60730-2-16 © IEC:1995+A.1:1997 – 7 –

Where this part 2 states "addition", "modification" or "replacement", the relevant requirement, test

specification or explanatory matter in part 1 should be adapted accordingly.

Where no change is necessary part 2 indicates that the relevant clause or subclause applies.

In the development of a fully international standard it has been necessary to take into
consideration the differing requirements resulting from practical experience in various parts of the

world and to recognize the variation in national electrical systems and wiring rules.

The "in some countries" notes regarding differing national practice are contained in the following subclauses:

– 10.1.4
– 10.1.16
– 12.1.1.101
– H.26.9
In this publication:
1) The following print types are used:
– requirements proper: in roman type;
– test specifications: in italic type;
– explanatory matter: in smaller roman type.
2) Subclauses, notes or items which are additional to those in part 1 are numbered starting
from 101.
©
– 8 – 60730-2-16 CEI:1995+A.1:1997

DISPOSITIFS DE COMMANDE ÉLECTRIQUE AUTOMATIQUES

À USAGE DOMESTIQUE ET ANALOGUE –

Partie 2: Règles particulières pour les dispositifs de commande

électrique automatiques détecteurs du niveau d’eau du type

à flotteur pour applications domestiques et usages analogues

1  Domaine d’application et références normatives

L’article de la partie 1 est applicable avec les exceptions suivantes:
1.1  Remplacement:
La présente partie de la CEI 60730 s’applique aux dispositifs de commande électrique
automatiques détecteurs du niveau d’eau du type à flotteur utilisés dans, ou en association avec
du matériel à usage général domestique et analogue.
Des exemples sont des dispositifs de commande électrique automatiques réglant un niveau pour les pompes de piscine,
les pompes de réservoirs d’eau, les tours de refroidissement, les machines à laver le linge et les lave-vaiselle.
1.1.1 La présente partie 2 s’applique à la sécurité intrinsèque, aux valeurs de fonctionnement,
aux séquences de fonctionnement dans la mesure où elles sont associées au matériel de
protection, ainsi qu’aux essais des dispositifs de commande électrique automatiques réglant un
niveau d’eau utilisés dans, ou en association avec des matériels domestiques et analogues.
La présente partie 2 s’applique aussi aux dispositifs de commande pour appareils dans le domaine
d’application de la CEI 60335, de la CEI 60378 et de la CEI 60364-7-702.
Les dispositifs de commande électrique automatiques réglant un niveau d’eau de matériels non
destinés à l’usage domestique normal, mais qui peuvent cependant être utilisés par le public, tels
que les matériels destinés à être utilisés par des personnes sans qualification particulière dans
des magasins, dans l’industrie légère et dans les fermes, relèvent du domaine d’application de la
présente partie 2.
La présente partie 2 s’applique aussi aux dispositifs de commande individuels utilisés comme
partie d’un système de commande ou d’un dispositif de commande qui sont mécaniquement
intégrés dans des dispositifs de commande multifonctions ayant des sorties non électriques.

La présente partie 2 ne s’applique pas aux dispositifs de commande électrique automatiques
détecteurs de niveau sensibles à la pression dont les prescriptions sont contenues dans la
CEI 60730-2-15.
La présente partie 2 ne s’applique pas aux dispositifs de commande électrique automatiques
réglant un niveau conçus exclusivement pour des applications industrielles.
Partout où il est utilisé dans la présente partie 2, le terme «matériel» signifie «appareil et matériel».
1.1.2 La présente partie 2 s’applique aux dispositifs de commande électrique automatiques, mis
en oeuvre mécaniquement, répondant à ou réglant un niveau d’eau.

60730-2-16 © IEC:1995+A.1:1997 – 9 –

AUTOMATIC ELECTRICAL CONTROLS FOR HOUSEHOLD

AND SIMILAR USE –
Part 2: Particular requirements for automatic electrical water level

operating controls of the float type for household

and similar applications
1  Scope and normative references

This clause of part 1 is applicable except as follows:
1.1  Replacement
This part of IEC 60730 applies to automatic electrical water level operating controls of the float
type for use in, on or in association with equipment for general household and similar use.
Examples are water level controls for swimming pool pumps, water tank pumps, cooling towers, dishwashers and washing
machines.
1.1.1 This part 2 applies to the inherent safety, to the operating values, operating sequences
where such are associated with equipment protection, and to the testing of automatic electrical
water level operating controls used in, on or in association with household and similar equipment.
This part 2 is also applicable to controls for appliances within the scope of IEC 60335, IEC 60378
and IEC 60364-7-702.
Automatic electrical water level operating controls for equipment not intended for normal
household use, but which nevertheless may be used by the public, such as equipment intended to
be used by laymen in shops, in light industry and on farms, are within the scope of this part 2.
This part 2 is also applicable to individual controls utilized as part of a control system or controls
which are mechanically integral with multifunctional controls having non-electrical outputs.
This part 2 is not applicable to pressure operated water level sensing controls for boiler

applications, requirements for which are contained in IEC 60730-2-15.
This part 2 does not apply to water level operating controls designed exclusively for industrial ap-
plications.
Throughout this part 2, the word "equipment" means "appliance and equipment".
1.1.2 This part 2 applies to automatic electrical controls, mechanically operated, responsive to or
controlling a water level.
©
– 10 – 60730-2-16 CEI:1995+A.1:1997

1.1.3 La présente partie 2 contient des prescriptions pour les caractéristiques électriques des

dispositifs de commande électrique automatiques réglant un niveau d’eau et des prescriptions

pour les caractéristiques mécaniques qui peuvent affecter leur sécurité électrique.

1.1.4 La présente partie 2 s’applique aux dispositifs de commande manuelle dans le cas où ces

derniers sont solidaires électriquement et/ou mécaniquement des dispositifs de commande réglant

un niveau.
1.1.5 En général, les dispositifs de commande détecteurs de niveau sont intégrés à ou
incorporés dans le matériel ou sont prévus pour être intégrés à ou incorporés dans ou sur le
matériel. La présente partie 2 couvre aussi ces dispositifs de commande quand ils sont montés
indépendamment ou montés sur des câbles souples.
1.2  Remplacement:
La présente partie 2 s’applique aux dispositifs de commande dont la tension nominale ne dépasse
pas 660 V et dont le courant nominal ne dépasse pas 63 A.
1.3  Remplacement:
La présente partie 2 ne prend pas en considération la valeur de réponse d’une action automatique
d’un dispositif de commande lorsqu’elle est influencée par la méthode de montage du dispositif de
commande dans le matériel. Dans les cas où une telle valeur de réponse est importante du point
de vue de la protection de l’utilisateur ou de l’environnement, la valeur spécifiée dans la norme
particulière du matériel domestique appropriée ou prescrite par le fabricant s’applique.
1.4  Remplacement:
La présente partie 2 s’applique aussi aux dispositifs de commande incorporant des dispositifs
électroniques dont les prescriptions sont contenues dans l’annexe H.
2  Définitions
L’article de la partie 1 est applicable avec les exceptions suivantes:
2.2  Définitions des différents types de dispositifs de commande en fonction
de l’application
2.2.19
Voir 2.2.101.
2.2.20 N’est pas applicable.
Définition complémentaire:
2.2.101 dispositif de commande réglant le niveau d’eau: Dispositif de commande du type à
flotteur prévu pour maintenir le niveau d’eau au-dessous ou au-dessus d’une valeur particulière
lors des conditions de fonctionnement normal et qui peut avoir des dispositions pour le réglage par
l’utilisateur.
Un dispositif de commande réglant le niveau d’eau est du type à réarmement automatique.

60730-2-16 © IEC:1995+A.1:1997 – 11 –

1.1.3 This part 2 contains requirements for electrical features of water level operating controls

and requirements for mechanical features that may affect their electrical safety.

1.1.4 This part 2 applies to manual controls when such are electrically and/or mechanically

integral with water level operating controls.

1.1.5 In general, these water level operating controls are integrated or incorporated with the
equipment or are intended to be integrated or incorporated in or on the equipment. This part 2 also
covers these controls when they are independently mounted or of in-line cord construction.
1.2  Replacement:
This part 2 applies to controls with a rated voltage not exceeding 660 V and a rated current not
exceeding 63 A.
1.3  Replacement:
This part 2 does not take into account the response value of an automatic action of a control, if
such a response value is dependent upon the method of mounting the control in the equipment. If
a response value is of significant purpose for the safety of the user, or surroundings, the value
defined in the appropriate household equipment standard or as determined by the manufacturer
shall apply.
1.4  Replacement:
This part 2 applies also to controls incorporating electronic devices, requirements for which are
contained in annex H.
2  Definitions
This clause of part 1 is applicable except as follows:
2.2  Definitions of types of control according to purpose
2.2.19
See 2.2.101.
2.2.20 Not applicable.
Additional definition:
2.2.101 water level operating control: A control of the float type which is intended to keep the
water level below or above one particular value during normal operating conditions and which may
have provision for setting by the user.
A water level operating control is of the automatic reset type.

©
– 12 – 60730-2-16 CEI:1995+A.1:1997

3  Prescriptions générales
L’article de la partie 1 est applicable.

4  Généralités sur les essais

L’article de la partie 1 est applicable.

5  Caractéristiques nominales

L’article de la partie 1 est applicable.
6  Classification
L’article de la partie 1 est applicable avec les exceptions suivantes:
6.3  Selon les fonctions
6.3.9  Paragraphe complémentaire:
6.3.9.101 – dispositif de commande réglant le niveau d’eau;
6.4  Selon les caractéristiques de fonctionnement automatique
6.4.1  Addition:
Les dispositifs de commande réglant un niveau d’eau du domaine d’application de la présente
partie 2 sont classés comme ayant une action de type 1.
6.4.2  N’est pas applicable.
6.5  Selon le degré de protection et le milieu de pollution du dispositif
6.5.2  Addition:
Les dispositifs de commande déclarés, à l’article 104 du tableau 7.2, devant être totalement ou
partiellement submergés en fonctionnement doivent avoir des enveloppes classées IPX8 qui
procurent une protection contre les effets d’une immersion prolongée dans l’eau comme spécifié

dans la CEI 60529.
7  Informations
L’article de la partie 1 est applicable avec les exceptions suivantes:

60730-2-16 © IEC:1995+A.1:1997 – 13 –

3  General requirements
This clause of part 1 is applicable.

4  General notes on tests
This clause of part 1 is applicable.

5  Rating
This clause of part 1 is applicable.
6  Classification
This clause of part 1 is applicable except as follows:
6.3  According to their purpose
6.3.9  Additional subclause:
6.3.9.101 – water level operating control;
6.4  According to features of automatic action
6.4.1  Addition:
Water level operating controls within the scope of this part 2 are classified as having type 1 action.
6.4.2  Not applicable.
6.5  According to the degree of protection and control pollution situation
6.5.2  Addition:
Controls declared in item 104, table 7.2, to be wholly or partially submerged in water during usage
shall have enclosures classified as IPX8 which provide protection against continuous immersion in
water as specified in IEC 60529.

7  Information
This clause of part 1 is applicable except as follows:

©
– 14 – 60730-2-16 CEI:1995+A.1:1997

Tableau 7.2
Article ou
Information Méthode
paragraphe
Modifications:
23 Limites de température des surfaces de montage (T ) 6.12.2, 14.1, 17.3 D
s
27 Nombre de cycles automatiques (A) pour chaque action 6.11 X
101)
automatique
28 N’est pas applicable
34 N’est pas applicable
39 N’est pas applicable
41 N’est pas applicable
42 N’est pas applicable
43 N’est pas applicable
44 N’est pas applicable
48 N’est pas applicable
Prescriptions complémentaires:
101 Température d’eau maximale (T ) en °C 14.5.1 D
L
102 Pression de fonctionnement maximale si applicable 2.3.29 D
103 Toutes conditions extérieures spéciales dans lesquelles 12.1.101 D
le dispositif de commande est prévu être utilisé (autres que celles
102)
déclarées au tableau 7.2, prescription 15)
104 Dispositif de commande à flotteur relié par câble souple qui peut 6.5.2, 11.7.1.1, D
être entièrement ou partiellement submergé dans l’eau ou toutes 11.7.1.2.1,
autres conditions extérieures spéciales déclarées à l’article 103 11.7.1.2.2
12.1.1.101
Notes complémentaires:
101)
Le nombre minimal de cycles automatiques est 6 000.
102)
Ce renseignement peut être trouvé dans une norme CEI concernant le matériel ou peut être comme déclaré
par le fabricant.
8  Protection contre les chocs électriques
L’article de la partie 1 est applicable.
9  Dispositions en vue de la mise à la terre de protection

L’article de la partie 1 est applicable.
10  Bornes et connexions
L’article de la partie 1 est applicable avec les exceptions suivantes:
10.1  Bornes et connexions pour conducteurs externes en cuivre
10.1.4  Addition:
Au Canada et aux Etats-Unis, les dispositifs de commande pour utilisation au-dessus de 50 V doivent être fournis avec les
bornes pour câblage adéquates ou avec les fils de raccordement des conducteurs fixes ayant une caractéristique
d’ampérage non inférieure à:
60730-2-16 © IEC:1995+A.1:1997 – 15 –

Table 7.2
Clause or
Information Method
subclause
Modifications:
23 Temperature limits of mounting surfaces (T ) 6.12.2, 14.1, 17.3 D
s
27 Number of automatic cycles (A) for each automatic 6.11 X

101)
action
28 Not applicable
34 Not applicable
39 Not applicable
41 Not applicable
42 Not applicable
43 Not applicable
44 Not applicable
48 Not applicable
Additional requirements:
101 Maximum water temperature (T ) in °C 14.5.1 D
L
102 Maximum working pressure, if applicable 2.3.29 D
103 Any special environmental conditions in which the control is 12.1.101 D
intended to be used (other than declared in table 7.2 requirement
102)
15)
104 Cord-connected float control which may be wholly or partially 6.5.2, 11.7.1.1, D
submerged in water or any other special environmental conditions 11.7.1.2.1,
declared in item 103 11.7.1.2.2
12.1.1.101
Additional notes:
101)
The minimum number of automatic cycles is 6 000.
102)
This information may be taken from the appropriate IEC equipment standard or may be as declared by the
manufacturer.
8  Protection against electric shock
This clause of part 1 is applicable.

9  Provision for protective earthing
This clause of part 1 is applicable.
10  Terminals and terminations
This clause of part 1 is applicable except as follows:
10.1  Terminals and terminations for external copper conductors
10.1.4  Addition:
In Canada and the USA, controls for operation above 50 V shall be provided with suitable wiring terminals or leads for the
connection of fixed wiring conductors having an ampere rating of no less than:

©
– 16 – 60730-2-16 CEI:1995+A.1:1997

– 1,25 fois la caractéristique d’ampèrage d’une charge de matériel de chauffage électrique fixe;

– 1,25 fois la caractéristique de courant de moteur à pleine charge d’un seul moteur;

– 1,25 fois la combinaison d’un courant de moteur à pleine charge et 1,25 fois une charge de matériel de chauffage
électrique fixe;
– 1,25 fois le courant à pleine charge du plus grand moteur plus le courant à pleine charge des autres charges;

– 1,0 fois toutes les autres charges.

La vérification est effectuée par examen.

10.1.16  Remplacer la première phrase par:

Au Canada et aux USA, lorsque des conducteurs flottants de connexion (queue de cochon) sont utilisés pour la connexion
au câblage fixe, le ou les fils ne doivent pas être inférieurs à 0,75 mm² avec une isolation d’épaisseur nominale non
inférieure à 0,6 mm et doivent être longs de 450 mm minimum, mesuré depuis le dispositif de commande au bout du fil,
sauf si le conducteur flottant est prévu pour épissure (par exemple, par torsadage des conducteurs) avec le câblage fixe
dans l’enveloppe du dispositif de commande auquel cas le conducteur flottant doit être long d’au moins 150 mm.
Les conducteurs flottants doivent être fournis avec le dispositif de serrage pour fixation du type Z afin d’éviter que les
efforts mécaniques soient transmis aux bornes, épissures ou au câblage intérieur.
La vérification est effectuée par examen et par application d’une traction de 44 N pendant 1 min. Pendant la traction, le fil
ne doit pas être endommagé et ne doit pas avoir été déplacé longitudinalement de plus de 2 mm après l’essai. Les lignes
de fuite et distances dans l’air ne doivent pas avoir été réduites à une valeur inférieure à la valeur spécifiée à l’article 20.
11  Prescriptions de construction
L’article de la partie 1 est applicable avec les exceptions suivantes:
11.7.1  Flexion
11.7.1.1  Addition:
Pour les dispositifs de commande déclarés à l’article 104, tableau 7.2, l’essai approprié de
11.7.1.2.1 doit être effectué.
11.7.1.2.1  Modification:
Trois échantillons de dispositifs de commande déclarés à l’article 104, tableau 7.2, doivent être
soumis à un essai de flexion quand ils sont montés dans l’appareil de flexion de la figure 9.
Le câble souple doit être soumis à un mouvement minimal vers l’avant et vers l’arrière dans un
angle de 90°. Le câble souple doit conduire le courant assigné maximal à la tension assignée
maximale. Le nombre de flexions (c’est-à-dire un mouvement dans 90°) doit être de 30 000 à la
vitesse de 60 flexions par minute.
Paragraphe complémentaire:
11.7.1.2.1.101 Immédiatement après l’essai de flexion, le dispositif de commande doit être
soumis à l’essai d’immersion suivant:
Les dispositifs de commande, y compris leurs câbles souples, doivent être immergés et maintenus
dans l’eau ou toute autre condition spéciale d’environnement comme déclaré aux articles 103
et 104, tableau 7.2, à T pendant sept jours de façon que l’eau, ou toute autre condition
L
d’environnement, soit au moins à 1 m au-dessus du point le plus haut du dispositif de commande
à flotteur.
60730-2-16 © IEC:1995+A.1:1997 – 17 –

– 1,25 times the ampere rating of a fixed electric space-heating equipment load;

– 1,25 times the full-load motor current rating of a single motor;

– 1,25 times the combination load of a full-load motor current and 1,25 times a fixed electric space-heating equipment
load;
– 1,25 times the full load current of the largest motor plus the full load amperes of the other loads;

– 1,0 times all other loads.
Compliance is checked by inspection.

10.1.16  Replace the first sentence by:

In Canada and the USA, where flying lead (pig tail) connections are used for connection to fixed wiring, the lead or leads
shall be no smaller than 0,75 mm² with insulation having a nominal thickness not less than 0,6 mm and shall be a minimum
of 450 mm as measured from the control to the end of the lead, except if the flying lead is intended to be spliced (for exam-
ple by twist on connectors) to fixed wiring within the control enclosure, the flying lead shall be at least 150 mm long.
Flying leads shall be provided with strain relief for attachment method Z to prevent mechanical stress from being transmit-
ted to terminals, splices or internal wiring.
Compliance is checked by inspection and by applying a pull of 44 N for 1 min. During the pull the lead shall not be dam-
aged and shall not have been displaced longitudinally by more than 2 mm after the test. Creepage distances and clear-
ances shall not have been reduced to less than the value specified in clause 20.
11  Constructional requirements
This clause of part 1 is applicable except as follows:
11.7.1  Flexing
11.7.1.1  Addition:
For controls declared in item 104, table 7.2, the appropriate test of 11.7.1.2.1 shall be conducted.
11.7.1.2.1  Modification:
Three samples of controls declared in item 104, table 7.2, shall be subjected to a flexing test while
mounted in the flexing apparatus shown in figure 9. The cord shall be subjected to a minimum
backward and forward movement through an angle of 90°. The cord shall be conducting the
maximum rated current at maximum rated voltage. The number of flexings (that is one movement

through 90°) shall be 30 000 at a rate of 60 flexings per minute.
Additional subclause
11.7.1.2.1.10
...
