IEC 62086-1:2001

NORME CEI
INTERNATIONALE IEC
62086-1
INTERNATIONAL
Première édition
STANDARD
First edition
2001-01
Matériel électrique pour atmosphères
explosives gazeuses –
Traçage par résistance électrique –
Partie 1:
Règles générales et d'essais
Electrical apparatus for explosive
gas atmospheres –
Electrical resistance trace heating –
Part 1:
General and testing requirements

Numéro de référence
Reference number
CEI/IEC 62086-1:2001
Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and

base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
62086-1
INTERNATIONAL
Première édition
STANDARD
First edition
2001-01
Matériel électrique pour atmosphères
explosives gazeuses –
Traçage par résistance électrique –
Partie 1:
Règles générales et d'essais
Electrical apparatus for explosive
gas atmospheres –
Electrical resistance trace heating –
Part 1:
General and testing requirements

 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
T
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 62086-1 © CEI:2001

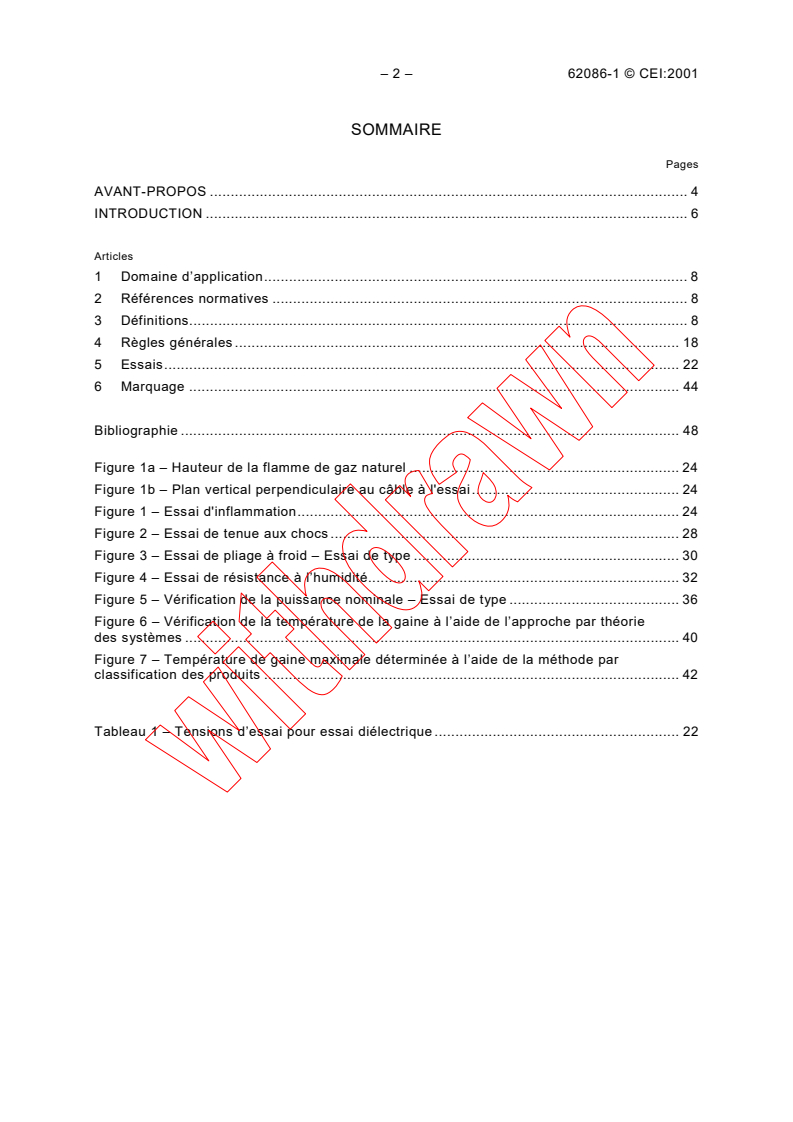

SOMMAIRE
Pages
AVANT-PROPOS . 4

INTRODUCTION .6

Articles
1 Domaine d’application. 8

2 Références normatives . 8
3 Définitions. 8
4 Règles générales . 18
5 Essais. 22
6 Marquage . 44
Bibliographie . 48
Figure 1a – Hauteur de la flamme de gaz naturel . 24
Figure 1b – Plan vertical perpendiculaire au câble à l'essai. 24
Figure 1 – Essai d'inflammation. 24
Figure 2 – Essai de tenue aux chocs . 28
Figure 3 – Essai de pliage à froid – Essai de type . 30
Figure 4 – Essai de résistance à l’humidité. 32
Figure 5 – Vérification de la puissance nominale – Essai de type . 36
Figure 6 – Vérification de la température de la gaine à l’aide de l’approche par théorie
des systèmes . 40
Figure 7 – Température de gaine maximale déterminée à l’aide de la méthode par
classification des produits . 42
Tableau 1 – Tensions d’essai pour essai diélectrique . 22

62086-1 © IEC:2001 – 3 –
CONTENTS
Page
FOREWORD . 5

INTRODUCTION .7

Clause
1 Scope . 9

2 Normative references. 9
3 Definitions. 9
4 General requirements . 19
5 Testing. 23
6 Marking. 45
Bibliography . 49
Figure 1 – Flammability test . 25
Figure 2 – Impact test .29
Figure 3 – Cold bend test – Type test. 31
Figure 4 – Moisture resistance test. 33
Figure 5 – Verification of rated output – Type test . 37
Figure 6 – Verification of sheath temperature using system approach . 41
Figure 7 – Maximum sheath temperature using the product classification approach . 43
Table 1 – Test voltages for the dielectric test . 23

– 4 – 62086-1 © CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

––––––––––––
MATÉRIEL ÉLECTRIQUE POUR ATMOSPHÈRES EXPLOSIVES

GAZEUSES – TRAÇAGE PAR RÉSISTANCE ÉLECTRIQUE –

Partie 1: Règles générales et d’essais

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 62086-1 a été établie par le comité d'études 31 de la CEI:
Matériel électrique pour atmosphères explosives.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
31/343/FDIS 31/348/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2003. A
cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
Le contenu du corrigendum de février 2003 a été pris en considération dans cet exemplaire.

62086-1 © IEC:2001 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

–––––––––––
ELECTRICAL APPARATUS FOR EXPLOSIVE GAS ATMOSPHERES –

ELECTRICAL RESISTANCE TRACE HEATING –

Part 1: General and testing requirements

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 62086-1 has been prepared by IEC technical committee 31:
Electrical apparatus for explosive atmospheres.
The text of this standard is based on the following documents:
FDIS Report on voting
31/343/FDIS 31/348/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
The committee has decided that the contents of this publication will remain unchanged
until 2003. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
The contents of the corrigendum of February 2003 have been included in this copy.

– 6 – 62086-1 © CEI:2001
INTRODUCTION
La présente partie de la CEI 62086 a pour but de fournir une présentation globale des règles

générales et d’essais adaptées aux équipements de chauffage de surface utilisés en

atmosphères explosives gazeuses. Les exigences de cette norme sont considérées comme

étant les exigences minimales pour les zones 1 ou 2. Alors qu’une partie de ce travail existe

déjà sous forme de normes nationales ou internationales, cette norme a collationné la plupart

des travaux existants tout en y introduisant un apport considérable. Il convient que cette

norme soit lue conjointement avec la CEI 62086-2: Matériel électrique pour atmosphères

explosives gazeuses – Traçage par résistance électrique – Partie 2: Guide d'application pour
*
la conception, l'installation et la maintenance .

___________
*
A publier.
62086-1 © IEC:2001 – 7 –
INTRODUCTION
This part of IEC 62086 is intended to provide a comprehensive overview of the essential

requirements and testing appropriate to electric surface heating equipment used in explosive

gas atmospheres. The requirements of this standard are considered to be the minimum

requirements for zone 1 or zone 2. While some of this work already exists in national

standards or international standards, this standard has collated much of this existing work and

added considerably to it. This standard should be read in conjunction with IEC 62086-2:

Electrical apparatus for explosive gas atmospheres – Electrical resistance trace heating –

*
Part 2: Application guide for design, installation and maintenance .

___________
*
To be published.
– 8 – 62086-1 © CEI:2001
MATÉRIEL ÉLECTRIQUE POUR ATMOSPHÈRES EXPLOSIVES

GAZEUSES – TRAÇAGE PAR RÉSISTANCE ÉLECTRIQUE –

Partie 1: Règles générales et d’essais

1 Domaine d’application
La présente partie de la CEI 62086 spécifie les règles générales et d’essais des résistances
électriques de traçage en atmosphères explosives gazeuses. La norme s’applique aux résis-
tances de traçage qui peuvent comprendre les unités assemblées sur site (site d’exploitation)
ou en usine et qui peuvent être soit des câbles de traçage en série, soit des câbles de
traçage en parallèle, soit des bandes ou des panneaux de traçage qui ont été assemblés
et/ou équipés de terminaisons conformément aux instructions du constructeur.
La présente norme comprend aussi des règles concernant les ensembles de terminaisons et
les méthodes de contrôle appliquées au traçage par résistance. Les zones dangereuses
auxquelles cette norme fait référence sont celles définies dans la CEI 60079-10.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 62086.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications
ne s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente
présente partie de la CEI 62086 sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références
non datées, la dernière édition du document normatif en référence s’applique. Les membres
de la CEI et de l'ISO possèdent le registre des Normes internationales en vigueur.
CEI 60050(151):1978, Vocabulaire Electrotechnique International (VEI) – Chapitre 151:
Dispositifs électriques et magnétiques
CEI 60050(426), Vocabulaire Electrotechnique International (VEI) – Chapitre 426: Matériel
électrique pour atmosphères explosives
CEI 60079-0:1998, Matériel électrique pour atmosphères explosives gazeuses – Partie 0:
Règles générales
CEI 60364-3, Installations électriques des bâtiments – Partie 3: Détermination des
caractéristiques générales
3 Définitions
Pour les besoins de la présente partie de la CEI 62086, les définitions suivantes s’appliquent
de même que les définitions figurant dans la CEI 60050(426) et la CEI 60079-0.
3.1
température ambiante
température du milieu entourant l’objet considéré. Si les résistances électriques de traçage
sont contenues dans une isolation thermique, la température ambiante est la température
extérieure à cette isolation thermique

62086-1 © IEC:2001 – 9 –
ELECTRICAL APPARATUS FOR EXPLOSIVE GAS ATMOSPHERES –

ELECTRICAL RESISTANCE TRACE HEATING –

Part 1: General and testing requirements

1 Scope
This part of IEC 62086 specifies general and testing requirements for electrical resistance
trace heaters for application in explosive gas atmospheres. The standard covers trace heaters
that may comprise either factory- or field- (work-site) assembled units, and which may be
series heating cables, parallel heating cables or heating pads and heating panels that have
been assembled and/or terminated in accordance with the manufacturer’s instructions.
This standard also includes requirements for termination assemblies and control methods
used with trace heating. The hazardous areas referred to by this standard are those defined in
IEC 60079-10.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 62086. For dated references, subsequent
amendments to, or revisions of, any of these publications do not apply. However, parties to
agreements based on this part of IEC 62086 are encouraged to investigate the possibility of
applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of IEC
and ISO maintain registers of currently valid International Standards.
IEC 60050(151):1978, International Electrotechnical Vocabulary (IEV) – Chapter 151:
Electrical and magnetic devices
IEC 60050(426), International Electrotechnical Vocabulary (IEV) – Chapter 426: Electrical
apparatus for explosive atmospheres
IEC 60079-0:1998, Electrical apparatus for explosive gas atmospheres – Part 0: General
requirements
IEC 60364-3, Electrical installations of buildings – Part 3: Assessment of general characteristics

3 Definitions
For the purpose of this part of IEC 62086, the following definitions as well as the definitions
given in IEC 60050(426) and IEC 60079-0 apply.
3.1
ambient temperature
temperature surrounding the object under consideration. Where electrical trace heaters are
enclosed in thermal insulation, the ambient temperature is the temperature exterior to such
thermal insulation
– 10 – 62086-1 © CEI:2001
3.2
circuit de branchement
partie de l’installation de câblage située entre le dispositif de protection du circuit contre les

surintensités et l’unité (ou les unités) de traçage

3.3
connexions
(terminaisons)
3.3.1
connexion froide
conducteur isolé électriquement ou conducteurs utilisés pour relier une résistance de traçage
à un circuit de branchement, conçus pour ne produire aucune chaleur significative
3.3.2
connecteur d’extrémité
terminaison susceptible de produire de la chaleur, appliquée à l’extrémité d’une résistance de
traçage du côté opposé à l’alimentation
3.3.3
connecteur d’alimentation
terminaison appliquée à l’extrémité d’une résistance de traçage du côté de l’alimentation
3.4
té
connexion électrique des résistances de traçage, en série ou en parallèle, permettant de
réaliser un raccordement en T ou en Y
3.5
tronçon mort
segment d’un tuyau séparé du schéma de circulation normal afin de fournir une référence de
perte de chaleur
3.6
charge théorique
puissance minimale satisfaisant aux exigences de conception, dans les pires conditions,
après prise en compte des tolérances de tension et de résistance ainsi que des facteurs de
sécurité adaptés
3.7
fabriqué en usine
câble, bande ou système de traçage, avec terminaisons et connexions nécessaires,
assemblés en unités ou ensembles
3.8
assemblé sur site
résistances de traçage livrées en vrac avec des composants de terminaisons à assembler sur
site
3.9
perte de chaleur
flux d’énergie d’un tuyau, d’une cuve ou d’un équipement vers son environnement

62086-1 © IEC:2001 – 11 –
3.2
branch circuit
that portion of the wiring installation between the overcurrent device protecting the circuit and

the trace heater unit(s)
3.3
connections
(terminations)
3.3.1
cold lead
electrically insulated conductor or conductors used to connect a trace heater to the branch
circuit and designed so that it does not produce significant heat
3.3.2
end termination
termination, which may be heat producing, applied to a trace heater at the end opposite that
where the power is supplied
3.3.3
power termination
termination applied to the end of a trace heater at which the power is supplied
3.4
tee
electrical connection of trace heaters, in series or in parallel, to accommodate a tee or branch
3.5
dead leg
segment of process piping segregated from the normal flow pattern for the purpose of
providing a heat-loss reference
3.6
design loading
minimum power that will meet the design requirements, in the worst conditions, after voltage
and resistance tolerances and appropriate safety factors have been considered
3.7
factory fabricated
trace heating cable, tape or device, including the necessary terminations and connections,
assembled into units or sets
3.8
field-assembled
trace heaters supplied in bulk with terminating components to be assembled at the work site
3.9
heat loss
energy flow from a pipe, vessel or equipment to its surroundings

– 12 – 62086-1 © CEI:2001
3.10
dissipateur thermique
pièce servant à évacuer la chaleur d’un objet par conduction et dissipation

NOTE Les dissipateurs thermiques types sont notamment les épanouissements de tuyaux, les supports de tuyaux

et les éléments de masse élevée tels que les actionneurs de vanne ou les corps de pompe.

3.11
aides au transfert de chaleur
matériaux thermiquement conducteurs tels que les feuilles métalliques ou les composants de
transfert de chaleur servant à augmenter l’efficacité du transfert de chaleur entre les

résistances de traçage et l’objet

3.12
bande de traçage
résistance de traçage comprenant des éléments connectés en série ou en parallèle
suffisamment flexibles pour épouser la forme de la surface à chauffer
3.13
panneau de traçage
résistance de traçage non flexible comprenant des éléments connectés en série ou en
parallèle fabriqués pour épouser la forme générale de la surface à chauffer
3.14
température maximale
température la plus élevée admissible pour le système comprenant le système de chauffage,
le fluide et la tuyauterie
3.15
température ambiante maximale
température ambiante la plus élevée à laquelle le traçage par résistance peut fonctionner et
doit satisfaire aux exigences spécifiées
3.16
température maximale de tenue
température maximale de service ou d’exposition qui n’a aucun effet défavorable sur la
stabilité thermique de la résistance et ses composants
3.17
revêtement métallique
gaine ou tresse métallique servant à protéger une résistance de traçage et/ou un chemin
électrique de mise à la terre
3.18
température ambiante minimale
température ambiante la plus basse à laquelle le traçage par résistance peut fonctionner et
satisfaire aux exigences spécifiées (et servant de base aux calculs de perte de chaleur)
3.19
tension de service
tension réelle appliquée à la résistance de traçage lorsqu’elle est en service
3.20
gaine de protection externe
couche continue de matériau d’isolation appliquée à l’extérieur du blindage, de l’écran ou de
la gaine métallique dans le but d’assurer une protection contre la corrosion

62086-1 © IEC:2001 – 13 –
3.10
heat sink
part that conducts and dissipates heat away from a workpiece

NOTE Typical heat sinks are pipe shoes, pipe supports and items of large mass such as valve actuators or pump

bodies.
3.11
heat-transfer aids
thermally conductive materials, such as metallic foils or heat-transfer compounds used to
increase the heat-transfer efficiency from trace heaters to the workpiece

3.12
heating pad
trace heater comprising series- or parallel-connected elements having sufficient flexibility to
conform to the shape of the surface to be heated
3.13
heating panel
non-flexible trace heater comprising series- or parallel-connected elements fabricated to
conform to the general shape of the surface to be heated
3.14
high-limit temperature
maximum allowable temperature of the system, including piping, fluid and heating system
3.15
maximum ambient temperature
highest ambient temperature at which the trace heating is operable and should perform
according to specified requirements
3.16
maximum withstand temperature
maximum operating or exposure temperature that will not adversely effect the thermal stability
of the heater and its component parts
3.17
metallic covering
metal sheath or braid used to provide physical protection for a trace heater, and/or an
electrical earth path
3.18
minimum ambient temperature
lowest ambient temperature specified at which trace heating is operable and performs
according to specified requirements (and on which heat-loss calculations are based)
3.19
operating voltage
actual voltage applied to the trace heater when in service
3.20
overjacket
continuous layer of insulating material applied outside the metallic sheath, screen or
armouring to protect against corrosion

– 14 – 62086-1 © CEI:2001
3.21
densité de puissance
puissance délivrée en watts par mètre linéaire pour les câbles et les unités de traçage et en

watts par mètre carré pour les bandes et les panneaux de traçage ainsi que pour les unités

de bandes et de panneaux de traçage

3.22
puissance nominale
puissance totale ou puissance par unité de longueur de câble de traçage ou de résistance de

traçage, pour une longueur, une température et une tension assignées, généralement exprimée

en watts par mètre ou en watts par mètre carré

3.23
tension nominale
tension à laquelle les caractéristiques de fonctionnement et de performance des résistances
de traçage se réfèrent
3.24
essai de série
essai auquel est soumis chaque dispositif en cours ou en fin de fabrication pour vérifier qu’il
satisfait à des critères définis
[VEI 151-04-16]
3.25
résistance(s) de traçage en série
éléments de traçage électriquement connectés en série avec un chemin électrique unique et
avec une résistance spécifique à une température donnée, pour une longueur donnée
3.26
gaine
revêtement externe continu et uniforme en matériau métallique ou non métallique contenant
la bande ou le câble de traçage et assurant la protection du câble contre les influences de
l'environnement (corrosion, humidité, etc.). Voir gaine de protection externe en 3.20
3.27
température de la gaine
température du revêtement continu externe susceptible d'être exposé à l’atmosphère
environnante
3.28
conception stabilisée
concept selon lequel la température de la résistance de traçage est, par conception et par
utilisation, stabilisée en dessous de la température limite, dans les conditions les plus
défavorables, sans nécessiter de système de protection pour limiter la température
3.29
courant de démarrage
courant d’une résistance de traçage dès la mise sous tension
3.30
documentation du système
informations données par le fournisseur pour permettre la bonne compréhension, l’installation
et l’utilisation en toute sécurité du système de traçage

62086-1 © IEC:2001 – 15 –
3.21
power density
power output in watts per linear metre for trace heater cables and cable units, and in watts

per square metre for trace heater pads and panels and trace heater pad and panel units

3.22
rated output
total power or power per unit length of heating cable or trace heater, at rated voltage,
temperature and length, which is normally expressed in watts per metre or watts per square

metre
3.23
rated voltage
voltage to which operating and performance characteristics of trace heaters are referred
3.24
routine test
test to which each individual device is subjected during or after manufacture to ascertain
whether it complies with certain criteria
[IEV 151-04-16]
3.25
series trace heater(s)
heating elements electrically connected in series with a single current path and with a specific
resistance at a given temperature for a given length
3.26
sheath
uniform and continuous metallic or non-metallic outer covering enclosing the heating tape or
cable used to provide protection for the cable against influence from the surroundings
(corrosion, moisture etc.). See overjacket, 3.20
3.27
sheath temperature
temperature of the outermost continuous covering that may be exposed to the surrounding
atmosphere
3.28
stabilized design
concept where the temperature of the trace heater will, by design and use, stabilize below the
limiting temperature, under the most unfavourable conditions, without the need for a

protective system to limit the temperature
3.29
start-up current
current of a trace heater immediately upon energizing
3.30
system documentation
information provided by the supplier to allow satisfactory understanding, installation and safe
use of the trace heating system

– 16 – 62086-1 © CEI:2001
3.31
régulateur thermique
instrument ou combinaison d’instruments comprenant des moyens pour détecter la température

et pour contrôler la puissance appliquée à la résistance de traçage

3.32
sonde thermique
(capteur)
instrument conçu pour réagir à la température sous forme de signal électrique ou d’effet

mécanique
3.33
isolation thermique
matériau comportant des poches remplies d’air ou de gaz, des espaces vides ou des surfaces
thermoréfléchissantes, qui, lorsqu’il est correctement appliqué, retarde le transfert de chaleur
3.34
résistance de traçage
dispositif conçu dans le but de produire de la chaleur sur le principe d’une résistance
électrique et composé généralement d’un ou de plusieurs conducteurs métalliques ou d’un
matériau électriquement conducteur, doté d'une isolation électrique et d’une protection
appropriées
3.35
unité de traçage
(ensemble de traçage)
câble de traçage en série, câble de traçage en parallèle, bande ou panneau de traçage
possédant les terminaisons adéquates conformément aux instructions du constructeur
3.36
traçage
utilisation de câbles, de bandes, de panneaux de traçage et de composants de support,
appliqués en externe et servant à augmenter ou maintenir la température du contenu des
tuyauteries, des réservoirs et des équipement associés
3.37
essai de type
essai effectué sur un ou plusieurs dispositifs selon une conception donnée pour vérifier que
cette conception répond à certaines spécifications
[VEI 151-04-15]
3.38
barrière d’étanchéité
matériau qui, lorsqu’il est appliqué à la surface externe d’une isolation thermique, la protège
de l’eau ou de tout autre liquide, des dommages physiques provoqués par le gel, le vent ou
un mauvais traitement mécanique ainsi que de la détérioration résultant du rayonnement
solaire ou de la pollution atmosphérique
3.39
objet
objet sur lequel une résistance de traçage est appliquée
NOTE Parmi les exemples figurent notamment les équipements de régulation de procédés tels que les
tuyauteries, les cuves, les réservoirs, les vannes, les instruments et équipements similaires.

62086-1 © IEC:2001 – 17 –
3.31
temperature controller
device or combination of devices incorporating a means of sensing temperature and of

controlling the power to the trace heater

3.32
temperature sensor
(sensing element)
device which is designed to respond to temperature providing an electrical signal or

mechanical operation
3.33
thermal insulation
material having air- or gas-filled pockets, void spaces, or heat-reflecting surfaces that, when
properly applied, retards the transfer of heat
3.34
trace heater
device designed for the purpose of producing heat on the principle of electrical resistance and
typically composed of one or more metallic conductors or an electrically conductive material,
suitably electrically insulated and protected
3.35
trace heater unit
(trace heater set)
series trace heater cable, parallel trace heater cable, heater pad or heater panel suitably
terminated in conformity with the manufacturer’s instructions
3.36
trace heating
utilization of electric trace heater cables, pads, panels and support components, externally
applied and used to raise or maintain the temperature of contents in piping, tanks and
associated equipment
3.37
type test
test of one or more devices made to a certain design to show that the design meets certain
specifications
[IEV 151-04-15]
3.38
weather barrier
material that, when installed on the outer surface of thermal insulation, protects the thermal
insulation from water or other liquids, from physical damage caused by sleet, wind or
mechanical abuse; and from deterioration caused by solar radiation or atmospheric
contamination
3.39
workpiece
object to which a trace heater is applied
NOTE Examples include process equipment such as piping, vessels, tanks, valves, instruments and similar
equipment.
– 18 – 62086-1 © CEI:2001
4 Règles générales
4.1 Généralités
Les résistances électriques de traçage du domaine d’application de la présente norme doivent

être conçues et construites de manière à présenter une garantie de stabilité mécanique,

thermique et électrique ainsi que des performances fiables, sans danger pour l’utilisateur ou
l’environnement, dans le cadre d’une utilisation normale. Les résistances électriques de
traçage et les terminaisons doivent être conformes à un ou plusieurs des types de protection

énumérés dans la CEI 60079-0 et doivent aussi satisfaire aux exigences de la présente

norme.
Le constructeur doit indiquer la température maximale de fonctionnement en degrés Celsius.
Les matériaux utilisés dans la résistance de traçage doivent supporter une température non
inférieure à la température maximale de fonctionnement +20 K, lorsqu’ils sont vérifiés
conformément à 5.1.10.
Dans la présente norme
– les résistances de traçage ne sont pas considérées comme des enroulements;
– l'article 7 de la CEI 60079-0 ne s’applique pas aux matériaux d’isolation électrique des
résistances de traçage.
4.2 Résistances de traçage
Les résistances de traçage doivent être fournies avec une tresse ou un gainage métallique
qui doit recouvrir au moins 70 % de leur surface. Elles doivent pouvoir résister à une énergie
de choc de 7 J ou de 4 J lorsqu’elles font l’objet d’un essai conformément à 5.1.5. Dans le
cas d’une énergie de choc de 4 J, la résistance doit être marquée avec le symbole «X».
4.3 Terminaisons et connexions
Les terminaisons et les connexions peuvent être identifiées soit comme une partie intégrante
d’une résistance de traçage, soit séparément, auquel cas elles sont considérées comme
composants Ex, conformément à l'article 13 de la CEI 60079-0. Les terminaisons et les
connexions sont vérifiées comme des parties d'unité de traçage type (voir 5.1.1).
4.4 Règles de protection applicables aux circuits de branchement
Les conditions minimales requises pour l’utilisation des systèmes de traçage dans des
emplacements dangereux sont les suivantes:

a) existence d’un moyen d’isoler de l’alimentation tous les conducteurs de ligne;
b) existence d’une protection contre les surintensités pour chaque circuit de branchement;
c) existence d’un moyen de protection contre les défauts de mise à la terre qui sont fonction
du type de liaison à la terre du système (voir CEI 60364-3 pour les définitions).
Pour les schémas TT et TN:
d) existence d’un dispositif de protection contre le courant résiduel pour chaque circuit de
dérivation ayant un courant de fonctionnement résiduel nominal n’excédant pas 300 mA.
Ce dispositif doit comporter un temps de pause n’excédant pas 150 ms pour un courant
égal à cinq fois le courant de fonctionnement résiduel nominal. Les valeurs de 30 mA et
30 ms sont préférées sauf s’il est prouvé que cela donnera lieu à une augmentation
notable des disjonctions intempestives.
NOTE 1 Cette protection, qui s’ajoute à la protection contre des surtensions, a pour objet de limiter l’effet
thermique dû à un défaut de mise à la terre ou à des courants de fuite anormaux.
NOTE 2 Les règles de protection a), b), c) et d) peuvent être exécutées par un même dispositif.

62086-1 © IEC:2001 – 19 –
4 General requirements
4.1 General
Electrical resistance trace heating within the scope of this standard shall be designed and

constructed so as to ensure electrical, thermal and mechanical durability and reliable

performance so that, in normal use, it poses no danger to the user or the surroundings.
Electrical resistance trace heater and terminations shall comply with one or more of the types
of protection listed in IEC 60079-0 and additionally with the requirements of this standard.

The manufacturer shall declare the maximum operating temperature in degrees Celsius. The
materials used in the trace heater shall withstand a temperature of no less than the maximum
operating temperature +20 K, when tested in accordance with 5.1.10.
In this standard
– resistance trace heaters are not considered to be windings;
– clause 7 of IEC 60079-0 does not apply to electrical insulating materials of trace heaters.
4.2 Trace heaters
Trace heaters shall be provided with a metallic braid or metallic sheath which shall cover at
least 70 % of the surface. They shall be capable of withstanding an impact load of 7 J or 4 J
when tested in accordance with 5.1.5. For the 4 J impact load, the heater shall be marked
with the symbol "X".
4.3 Terminations and connections
Terminations and connections may be identified as an integral part of a trace heater, or may
be identified separately, in which case they are regarded as Ex components in accordance
with clause 13 of IEC 60079-0. Terminations and connections are tested as part of a
representative trace heater unit; see 5.1.1.
4.4 Circuit protection requirements for branch circuits
The minimum requirements for trace heating systems for use in hazardous areas are as
follows:
a) a means of isolating all line conductors from the supply;
b) over-current protection provided for each branch circuit;
c) a means of protecting against earth faults which depend on the type of system earthing

(see IEC 60364-3 for definitions).
For TT and TN systems:
d) a residual-current protective device for each branch circuit having a rated residual
operating current not greater than 300 mA. The device shall have a break time not
exceeding 150 ms at five times the rated residual operating current. Values of 30 mA and
30 ms are preferred unless there is evidence that this will result in a marked increase in
nuisance tripping.
NOTE 1 The function of this protection, which is additional to the o
...
