IEC 60245-2:1994

NORME CEI
INTERNATIONALE 60245-2
Edition 2.2
1998-04
Edition 2:1994 consolidée par les amendements 1:1997 et 2:1997
Conducteurs et câbles isolés au caoutchouc –
Tension assignée au plus égale à 450/750 V –
Partie 2:
Méthodes d’essais
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 60245-2:1994+A1:1997+A2:1997(F)

Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de

60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.

Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les

amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2

indiquent respectivement la publication de base, la publication de base incorporant

l’amendement 1, et la publication de base incorporant les amendements 1 et 2

Informations supplémentaires sur les publications de la CEI
Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)
• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.
• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
NORME CEI
INTERNATIONALE 60245-2
Edition 2.2
1998-04
Edition 2:1994 consolidée par les amendements 1:1997 et 2:1997
Conducteurs et câbles isolés au caoutchouc –
Tension assignée au plus égale à 450/750 V –
Partie 2:
Méthodes d’essais
 IEC 1997 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
CJ
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur

– 2 – 60245-2 © CEI:1994+A.1:1997

+A.2:1997

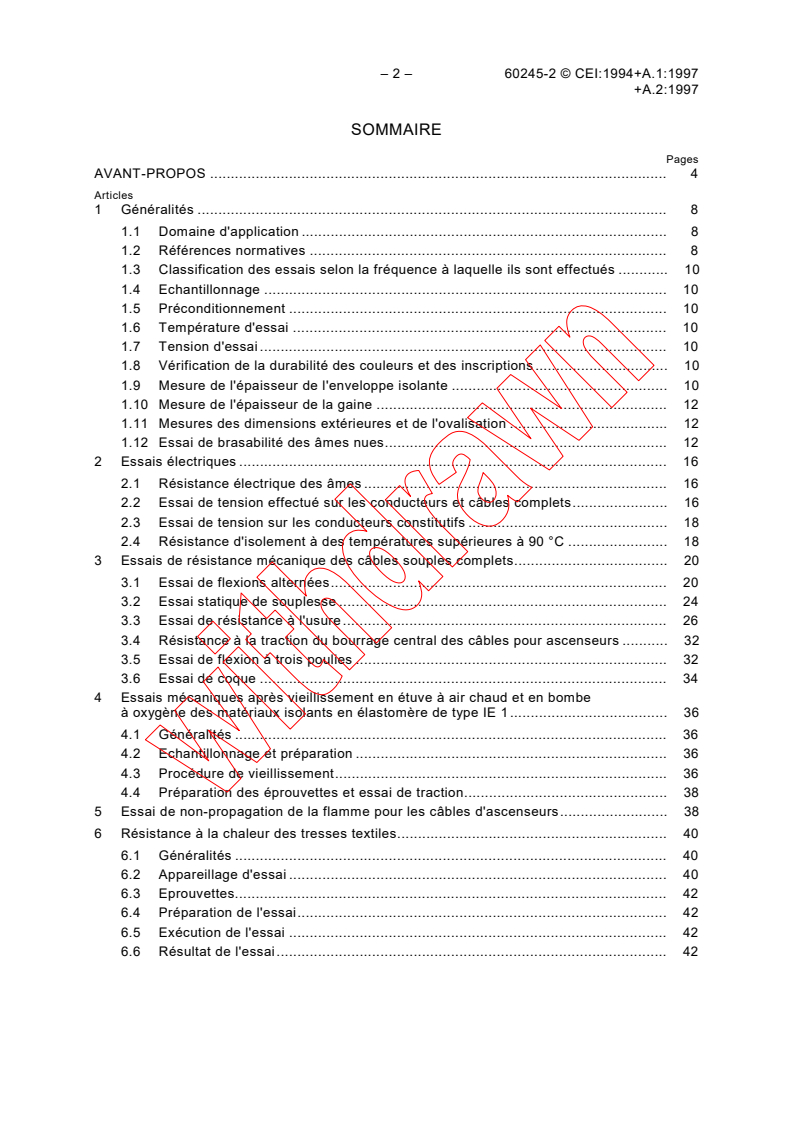

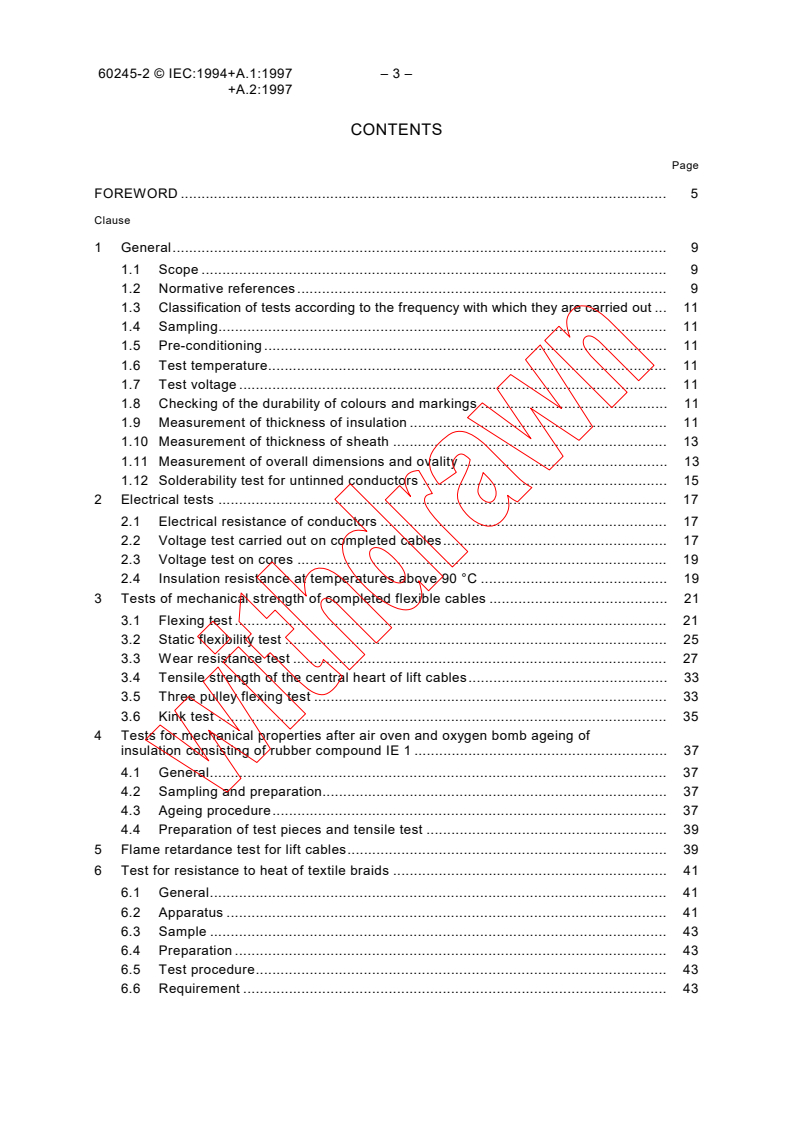

SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
1 Généralités . 8

1.1 Domaine d'application . 8

1.2 Références normatives . 8

1.3 Classification des essais selon la fréquence à laquelle ils sont effectués . 10

1.4 Echantillonnage . 10

1.5 Préconditionnement . 10
1.6 Température d'essai . 10
1.7 Tension d'essai . 10
1.8 Vérification de la durabilité des couleurs et des inscriptions . 10
1.9 Mesure de l'épaisseur de l'enveloppe isolante . 10
1.10 Mesure de l'épaisseur de la gaine . 12
1.11 Mesures des dimensions extérieures et de l'ovalisation . 12
1.12 Essai de brasabilité des âmes nues. 12
2 Essais électriques . 16
2.1 Résistance électrique des âmes . 16
2.2 Essai de tension effectué sur les conducteurs et câbles complets. 16
2.3 Essai de tension sur les conducteurs constitutifs . 18
2.4 Résistance d'isolement à des températures supérieures à 90 °C . 18
3 Essais de résistance mécanique des câbles souples complets. 20
3.1 Essai de flexions alternées. 20
3.2 Essai statique de souplesse . 24
3.3 Essai de résistance à l'usure. 26
3.4 Résistance à la traction du bourrage central des câbles pour ascenseurs . 32
3.5 Essai de flexion à trois poulies . 32
3.6 Essai de coque . 34
4 Essais mécaniques après vieillissement en étuve à air chaud et en bombe
à oxygène des matériaux isolants en élastomère de type IE 1. 36
4.1 Généralités . 36
4.2 Echantillonnage et préparation . 36
4.3 Procédure de vieillissement. 36

4.4 Préparation des éprouvettes et essai de traction. 38
5 Essai de non-propagation de la flamme pour les câbles d'ascenseurs. 38
6 Résistance à la chaleur des tresses textiles. 40
6.1 Généralités . 40
6.2 Appareillage d'essai . 40
6.3 Eprouvettes. 42
6.4 Préparation de l'essai. 42
6.5 Exécution de l'essai . 42
6.6 Résultat de l'essai. 42

– 4 – 60245-2 © CEI:1994+A.1:1997

+A.2:1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

––––––––––
CONDUCTEURS ET CÂBLES ISOLÉS AU CAOUTCHOUC –

TENSION ASSIGNÉE AU PLUS ÉGALE À 450/750 V –

Partie 2: Méthodes d'essais
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La présente partie de la Norme internationale CEI 60245 a été établie par le sous-comité 20B:
Câbles de basse tension, du comité d'études 20 de la CEI: Câbles électriques.
La présente version consolidée de la CEI 60245-2 comprend la deuxième édition (1994), son
amendement 1 (1997) [documents 20B/248/FDIS et 20B/253/RVD] et son amendement 2
(1997) [documents 20B/257/FDIS et 20B/265/RVD].

Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à ses amendements; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 2.2.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par les
amendements 1 et 2.
– 6 – 60245-2 © CEI:1994+A.1:1997

+A.2:1997
La CEI 60245 comprend les parties suivantes, présentées sous le titre général Conducteurs et
câbles isolés au caoutchouc – Tension assignée au plus égale à 450/750 V:

Partie 1: 1994, Prescriptions générales

Partie 2: 1994, Méthodes d'essai

Partie 3: 1994, Conducteurs isolés au silicone, résistant à la chaleur

Partie 4: 1994, Câbles souples

Partie 5: 1994, Câbles pour ascenseurs

Partie 6: 1994, Câbles souples pour électrodes de soudage à l'arc

Partie 7: 1994, Câbles isolés à l'éthylène/acétate de vinyle, résistant aux températures élevées
Les parties 3 à 7 concernent des types particuliers de câbles et ces publications doivent être
lues conjointement avec les parties 1 et 2. Des parties supplémentaires pourront être ajoutées
au fur et à mesure que d'autres types seront normalisés.

– 8 – 60245-2 © CEI:1994+A.1:1997

+A.2:1997
CONDUCTEURS ET CÂBLES ISOLÉS AU CAOUTCHOUC –

TENSION ASSIGNÉE AU PLUS ÉGALE À 450/750 V –

Partie 2: Méthodes d'essais
1 Généralités
1.1 Domaine d'application
La présente partie de la CEI 60245 donne les méthodes d'essais spécifiées dans l'ensemble
des parties de la CEI 60245 pour autant qu'elles ne figurent pas dans la CEI 60811.
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60245.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 60245 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs ci-après. Les membres de la CEI et de l'ISO possèdent le registre
des Normes internationales en vigueur.
CEI 60245-1:1994, Conducteurs et câbles isolés au caoutchouc – Tension assignée au plus
égale à 450/750 V – Partie 1: Prescriptions générales
CEI 60245-3:1994, Conducteurs et câbles isolés au caoutchouc – Tension assignée au plus
égale à 450/750 V – Partie 3: Conducteurs isolés au silicone, résistant à la chaleur
CEI 60245-4:1994, Conducteurs et câbles isolés au caoutchouc – Tension assignée au plus
égale à 450/750 V – Partie 4: Câbles souples
CEI 60245-8:1997, Conducteurs et câbles isolés au caoutchouc – Tension assignée au plus
égale à 450/750 V – Partie 8: Câbles pour applications nécessitant une flexibilité élevée
CEI 60332-1:1993, Essais des câbles électriques soumis au feu – Partie 1: Essai sur un
conducteur ou câble isolé vertical
CEI 60811-1-1:1993, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage des câbles électriques – Partie 1: Méthodes d'application générale – Section 1:
Mesure des épaisseurs et des dimensions extérieures – Détermination des propriétés
mécaniques
CEI 60811-1-2:1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage des câbles électriques – Partie 1: Méthodes d'application générale – Section 2:
Méthodes de vieillissement thermique
Modification 1 (1989)
ISO 1302:1992, Dessins techniques – Indication des états de surface

– 10 – 60245-2 © CEI:1994+A.1:1997

+A.2:1997
1.3 Classification des essais selon la fréquence à laquelle ils sont effectués

Les essais spécifiés sont des essais de type (symbole T) et/ou des essais de prélèvement

(symbole S), comme définis en 2.2 de la CEI 60245-1.

Les symboles T et S sont utilisés dans les tableaux correspondants des spécifications

particulières (CEI 60245-3, 60245-4, etc.).

1.4 Echantillonnage
Si un marquage est en creux sur l'enveloppe isolante ou la gaine, les échantillons utilisés pour

les essais sont prélevés de façon à porter ce marquage.
Pour les câbles multiconducteurs, sauf spécification contraire, les essais ne doivent pas être
effectués sur plus de trois conducteurs (de couleurs différentes lorsque cela est possible),
excepté pour l'essai de 1.9.
1.5 Préconditionnement
Tous les essais doivent être effectués au moins 16 h après la vulcanisation des mélanges
d'isolation ou de gainage.
1.6 Température d'essai
Sauf spécification contraire, les essais doivent être effectués à la température ambiante.
1.7 Tension d'essai
Sauf spécification contraire, les tensions d'essai doivent être des tensions alternatives, de
fréquences 49 Hz à 61 Hz, ayant une forme approximativement sinusoïdale, le rapport de la
valeur de crête à la valeur efficace étant égal à 2 avec une tolérance de ±7 %.
Les valeurs indiquées sont des valeurs efficaces.
1.8 Vérification de la durabilité des couleurs et des inscriptions
La vérification est effectuée en essayant d'effacer l'inscription des fabricants ou la marque de
fabrique, et les couleurs des conducteurs ou les motifs sur ceux-ci, en les frottant légèrement
dix fois avec de la ouate ou un morceau de chiffon imbibé d'eau.
1.9 Mesure de l'épaisseur de l'enveloppe isolante

1.9.1 Mode opératoire
La mesure de l'épaisseur de l'enveloppe isolante est effectuée conformément à 8.1 de la
CEI 60811-1-1.
On prélève un échantillon de câble en trois endroits, distants de 1 m au moins.
La vérification est effectuée sur chaque conducteur dans les cas des câbles ayant cinq
conducteurs au plus et sur cinq des conducteurs dans le cas des câbles ayant plus de cinq
conducteurs.
S'il est difficile de retirer l'âme, on peut soit étirer celle-ci dans une machine de traction, soit
plonger l'éprouvette dans un bain de mercure jusqu'à ce que l'enveloppe isolante se détache.

– 12 – 60245-2 © CEI:1994+A.1:1997

+A.2:1997
1.9.2 Evaluation des résultats

La moyenne des 18 valeurs (exprimées en millimètres) obtenues sur les trois tronçons de

l'enveloppe isolante de chaque conducteur est calculée avec deux décimales et arrondie

comme indiqué ci-après; cette valeur est considérée comme étant la valeur moyenne de

l'épaisseur de l'enveloppe isolante.

Si le calcul donne pour la deuxième décimale 5 ou plus, la première décimale doit être

augmentée au chiffre supérieur; ainsi, 1,74 est arrondi à 1,7 et 1,75 à 1,8.

La plus petite de toutes les valeurs obtenues est considérée comme étant l'épaisseur minimale

de l'enveloppe isolante en un point.
Cet essai peut être combiné avec toutes autres mesures d'épaisseur, par exemple celles de
5.2.4 de la CEI 60245-1.
1.10 Mesure de l'épaisseur de la gaine
1.10.1 Mode opératoire
La mesure de l'épaisseur de la gaine est effectuée conformément à 8.2 de la CEI 60811-1-1.
On prélève un échantillon de câble en trois endroits, distants de 1 m au moins.
1.10.2 Evaluation des résultats
La moyenne de toutes les valeurs (exprimées en millimètres) obtenues sur les trois tronçons de
la gaine est calculée avec deux décimales et arrondie comme indiqué ci-après; cette valeur est
considérée comme étant la valeur moyenne de l'épaisseur de la gaine.
Si le calcul donne pour la deuxième décimale 5 ou plus, la première décimale est augmentée
au chiffre supérieur; ainsi, 1,74 est arrondi à 1,7 et 1,75 à 1,8.
La plus petite de toutes les valeurs obtenues est considérée comme étant l'épaisseur minimale
de la gaine en un point.
Cet essai peut être combiné avec toutes autres mesures d'épaisseur, par exemple celles de
5.5.4 de la CEI 60245-1.
1.11 Mesures des dimensions extérieures et de l'ovalisation

Pour ces mesures, on utilise les trois échantillons prélevés conformément à 1.9 ou 1.10.
La mesure du diamètre extérieur d'un câble rond et des dimensions extérieures des câbles
méplats d'une largeur ne dépassant pas 15 mm est effectuée conformément au 8.3 de la
CEI 60811-1-1.
La mesure des dimensions des câbles méplats ayant une largeur supérieure à 15 mm est
effectuée à l'aide d'un micromètre, d'un projecteur de mesure ou d'un appareil de mesure
analogue.
La moyenne des valeurs obtenues est considérée comme la dimension extérieure moyenne.
La vérification de l'ovalisation d'un câble rond sous gaine est effectuée en opérant deux
mesures sur une même section droite du câble.

– 14 – 60245-2 © CEI:1994+A.1:1997

+A.2:1997
1.12 Essai de brasabilité des âmes nues

1.12.1 But de l'essai
L'essai est destiné à vérifier l'efficacité du ruban séparateur entre âme conductrice non étamée

et enveloppe isolante.
La vérification est effectuée par la méthode du bain d'alliage décrite ci-dessous.

1.12.2 Prélèvement des échantillons et préparation des éprouvettes

On prélève en trois endroits du câble un échantillon de longueur appropriée à l'épreuve de
pliage définie ci-après et on sépare avec soin les conducteurs de chaque échantillon de tous
les autres constituants.
Chaque échantillon de conducteur ainsi obtenu est enroulé, en trois spires, sur un mandrin
ayant un diamètre égal à trois fois celui du conducteur.
L'échantillon est ensuite déroulé, redressé puis à nouveau enroulé de façon que la fibre
comprimée dans le premier cas devienne la fibre tendue dans le second.
On recommence ce cycle d'opérations deux autres fois, ce qui représente trois pliages dans un
sens et trois pliages dans l'autre.
Sur chaque échantillon de conducteur, redressé après le troisième cycle de pliages, on prélève
une éprouvette d'une longueur d'environ 15 cm, dans la partie du conducteur qui a été
effectivement enroulée.
Chaque éprouvette est alors soumise à un vieillissement accéléré en étuve à air chaud, à une
température de 70 °C ± 1 °C pendant 240 h.
Après ce vieillissement accéléré, les éprouvettes sont laissées au repos à la température de
l'air ambiant pendant 16 h au moins.
Puis chaque éprouvette est dénudée à une extrémité sur une longueur de 60 mm et est
soumise à l'essai de brasabilité suivant la méthode du bain d'alliage décrite ci-après.
1.12.3 Description du bain d'alliage
Le bain d'alliage doit avoir un volume suffisant pour que sa température reste uniforme au
moment de l'introduction du conducteur. Il doit être muni d'un dispositif permettant de maintenir

la température du bain d'alliage à 270 °C ± 10 °C.
La hauteur du bain d'alliage doit être d'au moins 75 mm.
La surface apparente du bain doit être réduite le plus possible, en utilisant une plaquette
perforée réalisée en un matériau résistant à la chaleur, de façon à protéger le conducteur
contre le rayonnement direct du bain.
Le bain est composé d'étain dans la proportion de 59,5 % à 61,5 % et de plomb.
Les impuretés (en pourcentage de la masse totale) ne doivent pas dépasser:
Antimoine 0,50 Zinc 0,005
Bismuth 0,25 Aluminium 0,005
Cuivre 0,08 Divers 0,080
Fer 0,02
– 16 – 60245-2 © CEI:1994+A.1:1997

+A.2:1997
1.12.4 Procédure d'essai
La surface du bain d'alliage doit être maintenue propre et brillante.

Après trempage pendant 10 s, à la température ambiante, dans un bain décapant, constitué

par une solution de chlorure de zinc dans l'eau (ZnCl représentant 10 % de la masse totale),

l'extrémité dénudée de chaque éprouvette est immergée dans le bain d'alliage sur une

longueur de 50 mm dans le sens de son axe longitudinal.

La vitesse d'immersion est de 25 mm/s ± 5 mm/s.

La durée d'immersion est de 5 s ± 0,5 s.

La vitesse d'émersion est de 25 mm/s ± 5 mm/s.
Un intervalle d'une durée de 10 s doit être observé entre le début d'une immersion et le début
de l'immersion suivante. Le nombre des immersions est de 3.
1.12.5 Résultats à obtenir
La partie de l'âme conductrice qui a été immergée doit être correctement étamée.
2 Essais électriques
2.1 Résistance électrique des âmes
La vérification de la résistance électrique des âmes est effectuée par la mesure de la
résistance de chaque âme d'un échantillon de conducteur ou câble ayant au moins 1 m de
longueur et de la
...

IEC 60245-2 ®
Edition 2.2 1998-04
CONSOLIDATED VERSION
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Rubber insulated cables – Rated voltages up to and including 450/750 V –
Part 2: Test methods
Conducteurs et câbles isolés au caoutchouc – Tension assignée au plus
égale à 450/750 V –
Partie 2: Méthodes d'essais

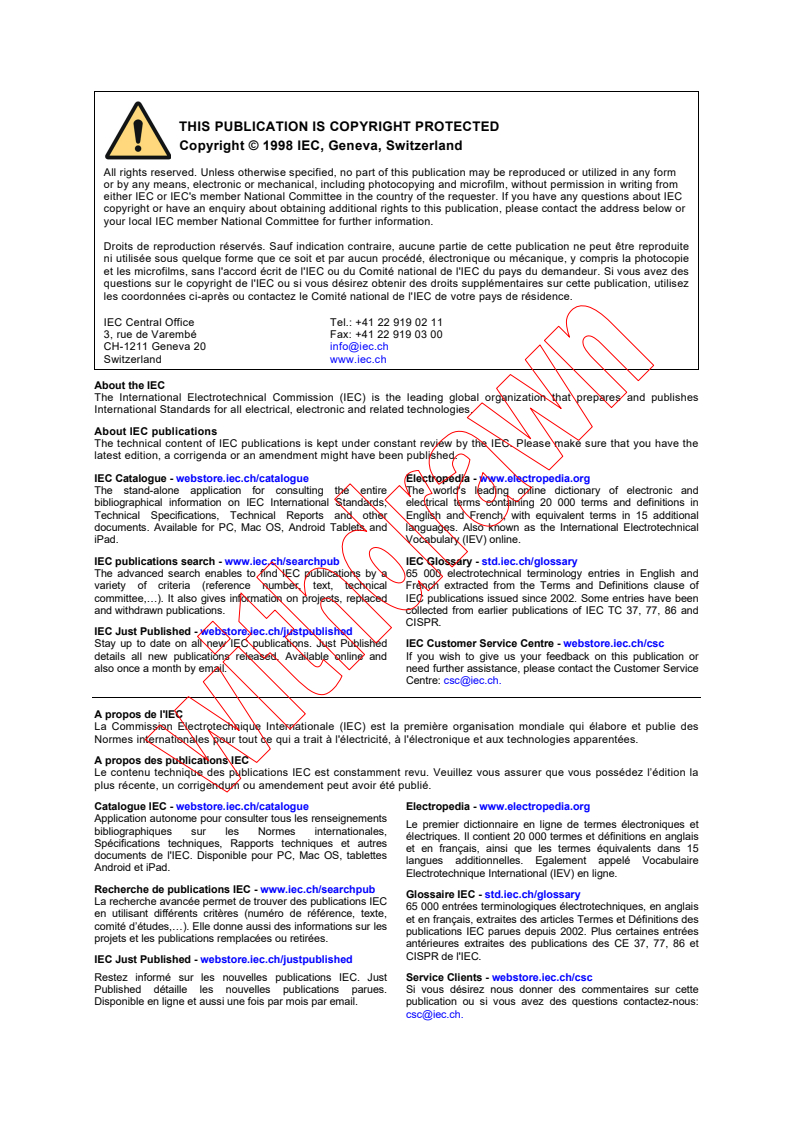

Copyright © 1998 IEC, Geneva, Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form

or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from

either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or

your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie

et les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des

questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Central Office Tel.: +41 22 919 02 11
3, rue de Varembé Fax: +41 22 919 03 00
CH-1211 Geneva 20 info@iec.ch
Switzerland www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.

IEC Catalogue - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
The stand-alone application for consulting the entire The world's leading online dictionary of electronic and
bibliographical information on IEC International Standards, electrical terms containing 20 000 terms and definitions in
Technical Specifications, Technical Reports and other English and French, with equivalent terms in 15 additional
documents. Available for PC, Mac OS, Android Tablets and languages. Also known as the International Electrotechnical
iPad. Vocabulary (IEV) online.

IEC publications search - www.iec.ch/searchpub IEC Glossary - std.iec.ch/glossary
The advanced search enables to find IEC publications by a 65 000 electrotechnical terminology entries in English and
variety of criteria (reference number, text, technical French extracted from the Terms and Definitions clause of
committee,…). It also gives information on projects, replaced IEC publications issued since 2002. Some entries have been
and withdrawn publications. collected from earlier publications of IEC TC 37, 77, 86 and

CISPR.
IEC Just Published - webstore.iec.ch/justpublished

Stay up to date on all new IEC publications. Just Published IEC Customer Service Centre - webstore.iec.ch/csc
details all new publications released. Available online and If you wish to give us your feedback on this publication or
also once a month by email. need further assistance, please contact the Customer Service
Centre: csc@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Catalogue IEC - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
Application autonome pour consulter tous les renseignements
Le premier dictionnaire en ligne de termes électroniques et
bibliographiques sur les Normes internationales,
électriques. Il contient 20 000 termes et définitions en anglais
Spécifications techniques, Rapports techniques et autres
et en français, ainsi que les termes équivalents dans 15
documents de l'IEC. Disponible pour PC, Mac OS, tablettes
langues additionnelles. Egalement appelé Vocabulaire
Android et iPad.
Electrotechnique International (IEV) en ligne.

Recherche de publications IEC - www.iec.ch/searchpub
Glossaire IEC - std.iec.ch/glossary
La recherche avancée permet de trouver des publications IEC
65 000 entrées terminologiques électrotechniques, en anglais
en utilisant différents critères (numéro de référence, texte,
et en français, extraites des articles Termes et Définitions des
comité d’études,…). Elle donne aussi des informations sur les
publications IEC parues depuis 2002. Plus certaines entrées
projets et les publications remplacées ou retirées.
antérieures extraites des publications des CE 37, 77, 86 et

CISPR de l'IEC.
IEC Just Published - webstore.iec.ch/justpublished

Restez informé sur les nouvelles publications IEC. Just Service Clients - webstore.iec.ch/csc
Published détaille les nouvelles publications parues. Si vous désirez nous donner des commentaires sur cette
Disponible en ligne et aussi une fois par mois par email. publication ou si vous avez des questions contactez-nous:
csc@iec.ch.
IEC 60245-2 ®
Edition 2.2 1998-04
CONSOLIDATED VERSION
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Rubber insulated cables – Rated voltages up to and including 450/750 V –

Part 2: Test methods
Conducteurs et câbles isolés au caoutchouc – Tension assignée au plus

égale à 450/750 V –
Partie 2: Méthodes d'essais
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 29.060.20 ISBN 2-8318-4201-8

– 2 – 60245-2 © CEI:1994+A.1:1997
+A.2:1997
SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Généralités . 8
1.1 Domaine d'application . 8
1.2 Références normatives . 8
1.3 Classification des essais selon la fréquence à laquelle ils sont effectués . 10
1.4 Echantillonnage . 10
1.5 Préconditionnement . 10
1.6 Température d'essai . 10
1.7 Tension d'essai . 10
1.8 Vérification de la durabilité des couleurs et des inscriptions . 10
1.9 Mesure de l'épaisseur de l'enveloppe isolante . 10
1.10 Mesure de l'épaisseur de la gaine . 12
1.11 Mesures des dimensions extérieures et de l'ovalisation . 12
1.12 Essai de brasabilité des âmes nues. 12
2 Essais électriques . 16
2.1 Résistance électrique des âmes . 16
2.2 Essai de tension effectué sur les conducteurs et câbles complets. 16
2.3 Essai de tension sur les conducteurs constitutifs . 18
2.4 Résistance d'isolement à des températures supérieures à 90 °C . 18
3 Essais de résistance mécanique des câbles souples complets. 20
3.1 Essai de flexions alternées. 20
3.2 Essai statique de souplesse . 24
3.3 Essai de résistance à l'usure. 26
3.4 Résistance à la traction du bourrage central des câbles pour ascenseurs . 32
3.5 Essai de flexion à trois poulies . 32
3.6 Essai de coque . 34
4 Essais mécaniques après vieillissement en étuve à air chaud et en bombe
à oxygène des matériaux isolants en élastomère de type IE 1. 36
4.1 Généralités . 36
4.2 Echantillonnage et préparation . 36
4.3 Procédure de vieillissement. 36
4.4 Préparation des éprouvettes et essai de traction. 38
5 Essai de non-propagation de la flamme pour les câbles d'ascenseurs. 38
6 Résistance à la chaleur des tresses textiles. 40
6.1 Généralités . 40
6.2 Appareillage d'essai . 40
6.3 Eprouvettes. 42
6.4 Préparation de l'essai. 42
6.5 Exécution de l'essai . 42
6.6 Résultat de l'essai. 42

60245-2 © IEC:1994+A.1:1997 – 3 –
+A.2:1997
CONTENTS
Page
FOREWORD . 5
Clause
1 General. 9
1.1 Scope . 9
1.2 Normative references. 9
1.3 Classification of tests according to the frequency with which they are carried out . 11
1.4 Sampling. 11
1.5 Pre-conditioning . 11
1.6 Test temperature. 11
1.7 Test voltage . 11
1.8 Checking of the durability of colours and markings . 11
1.9 Measurement of thickness of insulation . 11
1.10 Measurement of thickness of sheath . 13
1.11 Measurement of overall dimensions and ovality . 13
1.12 Solderability test for untinned conductors . 15
2 Electrical tests . 17
2.1 Electrical resistance of conductors . 17
2.2 Voltage test carried out on completed cables. 17
2.3 Voltage test on cores . 19
2.4 Insulation resistance at temperatures above 90 °C . 19
3 Tests of mechanical strength of completed flexible cables . 21
3.1 Flexing test . 21
3.2 Static flexibility test . 25
3.3 Wear resistance test . 27
3.4 Tensile strength of the central heart of lift cables. 33
3.5 Three pulley flexing test . 33
3.6 Kink test . 35
4 Tests for mechanical properties after air oven and oxygen bomb ageing of
insulation consisting of rubber compound IE 1 . 37
4.1 General. 37
4.2 Sampling and preparation. 37
4.3 Ageing procedure. 37
4.4 Preparation of test pieces and tensile test . 39
5 Flame retardance test for lift cables. 39
6 Test for resistance to heat of textile braids . 41
6.1 General. 41
6.2 Apparatus . 41
6.3 Sample . 43
6.4 Preparation . 43
6.5 Test procedure. 43
6.6 Requirement . 43

– 4 – 60245-2 © CEI:1994+A.1:1997
+A.2:1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
––––––––––
CONDUCTEURS ET CÂBLES ISOLÉS AU CAOUTCHOUC –
TENSION ASSIGNÉE AU PLUS ÉGALE À 450/750 V –
Partie 2: Méthodes d'essais
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
Cette version consolidée de la Norme IEC officielle et de son amendement a été préparée
pour la commodité de l'utilisateur.
La CEI 60245-2 édition 2.1 contient la deuxième édition (1994), son amendement 1 (1997)
[documents 20B/248/FDIS et 20B/253/RVD] et son amendement 2 (1997) [documents
20B/257/FDIS et 20B/265/RVD].
Une ligne verticale dans la marge indique où la publication de base a été modifiée par les
amendements 1 et 2.
La présente partie de la Norme internationale CEI 60245 a été établie par le sous-comité 20B:
Câbles de basse tension, du comité d'études 20 de la CEI: Câbles électriques.

60245-2 © IEC:1994+A.1:1997 – 5 –
+A.2:1997
INTERNATIONAL ELECTROTECHNICAL COMMISSION
–––––––––––
RUBBER INSULATED CABLES –
RATED VOLTAGES UP TO AND INCLUDING 450/750 V –
Part 2: Test methods
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
This consolidated version of the official IEC Standard and its amendment has been
prepared for user convenience.
IEC 60245-2 edition 2.1 contains the second edition (1994), its amendment 1 (1997)
[documents 20B/248/FDIS and 20B/253/RVD] and amendment 2 (1997) [documents
20B/257/FDIS and 20B/265/RVD].
A vertical line in the margin shows where the base publication has been modified by
amendments 1 and 2.
This part of International Standard IEC 60245 has been prepared by subcommittee 20B: Low-
voltage cables, of IEC technical committee 20: Electric cables.

– 6 – 60245-2 © CEI:1994+A.1:1997
+A.2:1997
La CEI 60245 comprend les parties suivantes, présentées sous le titre général Conducteurs et
câbles isolés au caoutchouc – Tension assignée au plus égale à 450/750 V:
Partie 1: 1994, Prescriptions générales
Partie 2: 1994, Méthodes d'essai
Partie 3: 1994, Conducteurs isolés au silicone, résistant à la chaleur
Partie 4: 1994, Câbles souples
Partie 5: 1994, Câbles pour ascenseurs
Partie 6: 1994, Câbles souples pour électrodes de soudage à l'arc
Partie 7: 1994, Câbles isolés à l'éthylène/acétate de vinyle, résistant aux températures élevées
Les parties 3 à 7 concernent des types particuliers de câbles et ces publications doivent être
lues conjointement avec les parties 1 et 2. Des parties supplémentaires pourront être ajoutées
au fur et à mesure que d'autres types seront normalisés.

60245-2 © IEC:1994+A.1:1997 – 7 –
+A.2:1997
IEC 60245 consists of the following parts, under the general title Rubber insulated cables –
Rated voltages up to and including 450/750 V:
Part 1: 1994, General requirements
Part 2: 1994, Test methods
Part 3: 1994, Heat resistant silicone insulated cables
Part 4: 1994, Cords and flexible cables
Part 5: 1994, Lift cables
Part 6: 1994, Arc welding electrode cables
Part 7: 1994, Heat resistant ethylene-vinyl acetate rubber insulated cables
Parts 3 to 7 are for particular types of cable and should be read in conjunction with part 1 and
part 2. Further parts may be added as other types are standardized.

– 8 – 60245-2 © CEI:1994+A.1:1997
+A.2:1997
CONDUCTEURS ET CÂBLES ISOLÉS AU CAOUTCHOUC –
TENSION ASSIGNÉE AU PLUS ÉGALE À 450/750 V –
Partie 2: Méthodes d'essais
1 Généralités
1.1 Domaine d'application
La présente partie de la CEI 60245 donne les méthodes d'essais spécifiées dans l'ensemble
des parties de la CEI 60245 pour autant qu'elles ne figurent pas dans la CEI 60811.
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60245.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 60245 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs ci-après. Les membres de la CEI et de l'ISO possèdent le registre
des Normes internationales en vigueur.
CEI 60245-1:1994, Conducteurs et câbles isolés au caoutchouc – Tension assignée au plus
égale à 450/750 V – Partie 1: Prescriptions générales
CEI 60245-3:1994, Conducteurs et câbles isolés au caoutchouc – Tension assignée au plus
égale à 450/750 V – Partie 3: Conducteurs isolés au silicone, résistant à la chaleur
CEI 60245-4:1994, Conducteurs et câbles isolés au caoutchouc – Tension assignée au plus
égale à 450/750 V – Partie 4: Câbles souples
CEI 60245-8:1997, Conducteurs et câbles isolés au caoutchouc – Tension assignée au plus
égale à 450/750 V – Partie 8: Câbles pour applications nécessitant une flexibilité élevée
CEI 60332-1:1993, Essais des câbles électriques soumis au feu – Partie 1: Essai sur un
conducteur ou câble isolé vertical
CEI 60811-1-1:1993, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage des câbles électriques – Partie 1: Méthodes d'application générale – Section 1:
Mesure des épaisseurs et des dimensions extérieures – Détermination des propriétés
mécaniques
CEI 60811-1-2:1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage des câbles électriques – Partie 1: Méthodes d'application générale – Section 2:
Méthodes de vieillissement thermique
Modification 1 (1989)
ISO 1302:1992, Dessins techniques – Indication des états de surface

60245-2 © IEC:1994+A.1:1997 – 9 –
+A.2:1997
RUBBER INSULATED CABLES –
RATED VOLTAGES UP TO AND INCLUDING 450/750 V –
Part 2: Test methods
1 General
1.1 Scope
This part of IEC 60245 gives the test methods specified in all parts of IEC 60245 as far as not
laid down in IEC 60811.
1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60245. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision and parties to agreements based
on this part of IEC 60245 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents listed below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60245-1:1994, Rubber insulated cables – Rated voltages up to and including 450/750 V –
Part 1: General requirements
IEC 60245-3:1994, Rubber insulated cables – Rated voltages up to and including 450/750 V –
Part 3: Heat resistant silicone insulated cables
IEC 60245-4:1994, Rubber insulated cables – Rated voltages up to and including 450/750 V –
Part 4: Cords and flexible cables
IEC 60245-8:1997, Rubber insulated cables – Rated voltages up to and including 450/750 V –
Part 8: Cords for applications requiring high flexibility
IEC 60332-1:1993, Tests on electric cables under fire conditions – Part 1: Test on a single
vertical insulated wire or cable
IEC 60811-1-1:1993, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general application – Section 1: Measurement of thickness and
overall dimensions – Tests for determining the mechanical properties
IEC 60811-1-2:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general application – Section 2: Thermal ageing methods
Amendment 1 (1989)
ISO 1302:1992, Technical drawings – Method of indicating surface texture

– 10 – 60245-2 © CEI:1994+A.1:1997
+A.2:1997
1.3 Classification des essais selon la fréquence à laquelle ils sont effectués
Les essais spécifiés sont des essais de type (symbole T) et/ou des essais de prélèvement
(symbole S), comme définis en 2.2 de la CEI 60245-1.
Les symboles T et S sont utilisés dans les tableaux correspondants des spécifications
particulières (CEI 60245-3, 60245-4, etc.).
1.4 Echantillonnage
Si un marquage est en creux sur l'enveloppe isolante ou la gaine, les échantillons utilisés pour
les essais sont prélevés de façon à porter ce marquage.
Pour les câbles multiconducteurs, sauf spécification contraire, les essais ne doivent pas être
effectués sur plus de trois conducteurs (de couleurs différentes lorsque cela est possible),
excepté pour l'essai de 1.9.
1.5 Préconditionnement
Tous les essais doivent être effectués au moins 16 h après la vulcanisation des mélanges
d'isolation ou de gainage.
1.6 Température d'essai
Sauf spécification contraire, les essais doivent être effectués à la température ambiante.
1.7 Tension d'essai
Sauf spécification contraire, les tensions d'essai doivent être des tensions alternatives, de
fréquences 49 Hz à 61 Hz, ayant une forme approximativement sinusoïdale, le rapport de la
valeur de crête à la valeur efficace étant égal à 2 avec une tolérance de ±7 %.
Les valeurs indiquées sont des valeurs efficaces.
1.8 Vérification de la durabilité des couleurs et des inscriptions
La vérification est effectuée en essayant d'effacer l'inscription des fabricants ou la marque de
fabrique, et les couleurs des conducteurs ou les motifs sur ceux-ci, en les frottant légèrement
dix fois avec de la ouate ou un morceau de chiffon imbibé d'eau.
1.9 Mesure de l'épaisseur de l'enveloppe isolante
1.9.1 Mode opératoire
La mesure de l'épaisseur de l'enveloppe isolante est effectuée conformément à 8.1 de la
CEI 60811-1-1.
On prélève un échantillon de câble en trois endroits, distants de 1 m au moins.
La vérification est effectuée sur chaque conducteur dans les cas des câbles ayant cinq
conducteurs au plus et sur cinq des conducteurs dans le cas des câbles ayant plus de cinq
conducteurs.
S'il est difficile de retirer l'âme, on peut soit étirer celle-ci dans une machine de traction, soit
plonger l'éprouvette dans un bain de mercure jusqu'à ce que l'enveloppe isolante se détache.

60245-2 © IEC:1994+A.1:1997 – 11 –
+A.2:1997
1.3 Classification of tests according to the frequency with which they are carried out
The tests specified are type tests (symbol T) and/or sample tests (symbol S) as defined in 2.2
of IEC 60245-1.
The symbols T and S are used in the relevant tables of the particular specifications
(IEC 60245-3, 60245-4, etc.).
1.4 Sampling
If a marking is in relief in insulation or sheath the samples used for the tests shall be taken so
as to include such marking.
For multicore cables, except for the test specified in 1.9, not more than three cores (of different
colours, if applicable) shall be tested unless otherwise specified.
1.5 Pre-conditioning
All the tests shall be carried out not less than 16 h after the vulcanization of the insulating or
sheathing compounds.
1.6 Test temperature
Unless otherwise specified, tests shall be made at ambient temperature.
1.7 Test voltage
Unless otherwise specified, the test voltages shall be a.c. 49 Hz to 61 Hz of approximately
sinewave form, the ratio peak value/r.m.s. value being equal 2 with a tolerance of ±7 %.
The values quoted are r.m.s. values.
1.8 Checking of the durability of colours and markings
Compliance with this requirement shall be checked by trying to remove the marking of the
manufacturer's name or trade mark and the colours of cores or numerals by rubbing lightly ten
times with a piece of cotton wool or cloth soaked in water.
1.9 Measurement of thickness of insulation
1.9.1 Procedure
The thickness of insulation shall be measured in accordance with 8.1 of IEC 60811-1-1.
One sample of cable shall be taken from each of three places, separated by at least 1 m.
Compliance shall be checked on each core of cables having up to five cores, and on any five
cores of cables with more than five cores.
If withdrawal of the conductor is difficult, it shall be stretched in a tensile machine or the piece
of core shall be immersed in mercury until the insulation becomes loose.

– 12 – 60245-2 © CEI:1994+A.1:1997
+A.2:1997
1.9.2 Evaluation des résultats
La moyenne des 18 valeurs (exprimées en millimètres) obtenues sur les trois tronçons de
l'enveloppe isolante de chaque conducteur est calculée avec deux décimales et arrondie
comme indiqué ci-après; cette valeur est considérée comme étant la valeur moyenne de
l'épaisseur de l'enveloppe isolante.
Si le calcul donne pour la deuxième décimale 5 ou plus, la première décimale doit être
augmentée au chiffre supérieur; ainsi, 1,74 est arrondi à 1,7 et 1,75 à 1,8.
La plus petite de toutes les valeurs obtenues est considérée comme étant l'épaisseur minimale
de l'enveloppe isolante en un point.
Cet essai peut être combiné avec toutes autres mesures d'épaisseur, par exemple celles de
5.2.4 de la CEI 60245-1.
1.10 Mesure de l'épaisseur de la gaine
1.10.1 Mode opératoire
La mesure de l'épaisseur de la gaine est effectuée conformément à 8.2 de la CEI 60811-1-1.
On prélève un échantillon de câble en trois endroits, distants de 1 m au moins.
1.10.2 Evaluation des résultats
La moyenne de toutes les valeurs (exprimées en millimètres) obtenues sur les trois tronçons de
la gaine est calculée avec deux décimales et arrondie comme indiqué ci-après; cette valeur est
considérée comme étant la valeur moyenne de l'épaisseur de la gaine.
Si le calcul donne pour la deuxième décimale 5 ou plus, la première décimale est augmentée
au chiffre supérieur; ainsi, 1,74 est arrondi à 1,7 et 1,75 à 1,8.
La plus petite de toutes les valeurs obtenues est considérée comme étant l'épaisseur minimale
de la gaine en un point.
Cet essai peut être combiné avec toutes autres mesures d'épaisseur, par exemple celles de
5.5.4 de la CEI 60245-1.
1.11 Mesures des dimensions extérieures et de l'ovalisation
Pour ces mesures, on utilise les trois échantillons prélevés conformément à 1.9 ou 1.10.
La mesure du diamètre extérieur d'un câble rond et des dimensions extérieures des câbles
méplats d'une largeur ne dépassant pas 15 mm est effectuée conformément au 8.3 de la
CEI 60811-1-1.
La mesure des dimensions des câbles méplats ayant une largeur supérieure à 15 mm est
effectuée à l'aide d'un micromètre, d'un projecteur de mesure ou d'un appareil de mesure
analogue.
La moyenne des valeurs obtenues est considérée comme la dimension extérieure moyenne.
La vérification de l'ovalisation d'un câble rond sous gaine est effectuée en opérant deux
mesures sur une même section droite du câble.

60245-2 © IEC:1994+A.1:1997 – 13 –
+A.2:1997
1.9.2 Evaluation of results
The mean of the 18 values (expressed in millimetres) obtained from the three pieces of
insulation from each core shall be calculated to two decimal places and rounded off as given
below, and this shall be taken as the mean value of the thickness of insulation.
If in the calculation the second decimal figure is 5 or more, the first decimal figure shall be
raised to the next number, thus, for example, 1,74 shall be rounded off to 1,7 and 1,75 to 1,8.
The lowest of all values obtained shall be taken as the minimum thickness of insulation at any
place.
This test may be combined with any other measurements of thickness, for instance those of
5.2.4 of IEC 60245-1.
1.10 Measurement of thickness of sheath
1.10.1 Procedure
The thickness of sheath shall be measured in accordance with 8.2 of IEC 60811-1-1.
One sample of cable shall be taken from each of three places, separated by at least 1 m.
1.10.2 Evaluation of results
The mean of all the values (expressed in millimetres) obtained from the three pieces of sheath
shall be calculated to two decimal places and rounded off as given below, and this shall be
taken as the mean value of the thickness of sheath.
If in the calculation the second decimal figure is 5 or more, the first decimal figure shall be
raised to the next number, thus, for example, 1,74 shall be rounded off to 1,7 and 1,75 to 1,8.
The lowest of all values obtained shall be taken as the minimum thickness of sheath at any
place.
This test may be combined with any other measurements of thickness, for instance those
of 5.5.4 of IEC 60245-1.
1.11 Measurement of overall dimensions and ovality
The three samples taken in accordance with 1.9 or 1.10 shall be used.
The measurement of the overall diameter of any circular cable and of the overall dimensions of
flat cables with a major dimension not exceeding 15 mm shall be carried out in accordance with
8.3 of IEC 60811-1-1.
For the measurement of flat cables with a dimension exceeding 15 mm, a micrometer, a profile
projector or similar appliance shall be used.
The mean of the values obtained shall be taken as the mean overall dimension.
For checking the cable ovality of circular sheathed cables, two measurements shall be made at
the same cross-section of the cable.

– 14 – 60245-2 © CEI:1994+A.1:1997
+A.2:1997
1.12 Essai de brasabilité des âmes nues
1.12.1 But de l'essai
L'essai est destiné à vérifier l'efficacité du ruban séparateur entre âme conductrice non étamée
et enveloppe isolante.
La vérification est effectuée par la méthode du bain d'alliage décrite ci-dessous.
1.12.2 Prélèvement des échantillons et préparation des éprouvettes
On prélève en trois endroits du câble un échantillon de longueur appropriée à l'épreuve de
pliage définie ci-après et on sépare avec soin les conducteurs de chaque échantillon de tous
les autres constituants.
Chaque échantillon de conducteur ainsi obtenu est enroulé, en trois spires, sur un mandrin
ayant un diamètre égal à trois fois celui du conducteur.
L'échantillon est ensuite déroulé, redressé puis à nouveau enroulé de façon que la fibre
comprimée dans le premier cas devienne la fibre tendue dans le second.
On recommence ce cycle d'opérations deux autres fois, ce qui représente trois pliages dans un
sens et trois pliages dans l'autre.
Sur chaque échantillon de conducteur, redressé après le troisième cycle de pliages, on prélève
une éprouvette d'une longueur d'environ 15 cm, dans la partie du conducteur qui a été
effectivement enroulée.
Chaque éprouvette est alors soumise à un vieillissement accéléré en étuve à air chaud, à une
température de 70 °C ± 1 °C pendant 240 h.
Après ce vieillissement accéléré, les éprouvettes sont laissées au repos à la température de
l'air ambiant pendant 16 h au moins.
Puis chaque éprouvette est dénudée à une extrémité sur une longueur de 60 mm et est
soumise à l'essai de brasabilité suivant la méthode du bain d'alliage décrite ci-après.
1.12.3 Description du bain d'alliage
Le bain d'alliage doit avoir un volume suffisant pour que sa température reste uniforme au
moment de l'introduction du conducteur. Il doit être muni d'un dispositif permettant de maintenir
la température du bain d'alliage à 270 °C ± 10 °C.
La hauteur du bain d'alliage doit être d'au moins 75 mm.
La surface apparente du bain doit être réduite le plus possible, en utilisant une plaquette
perforée réalisée en un matériau résistant à la chaleur, de façon à protéger le conducteur
contre le rayonnement direct du bain.
Le bain est composé d'étain dans la proportion de 59,5 % à 61,5 % et de plomb.
Les impuretés (en pourcentage de la masse totale) ne doivent pas dépasser:
Antimoine 0,50 Zinc 0,005
Bismuth 0,25 Aluminium 0,005
Cuivre 0,08 Divers 0,080
Fer 0,02
60245-2 © IEC:1994+A.1:1997 – 15 –
+A.2:1997
1.12 Solderability test for untinned conductors
1.12.1 Aim of the test
The test is intended to verify the effectiveness of the separator between the non-tinned
conductor and the insulation.
Compliance is checked by the solder bath method described below.
1.12.2 Selection of samples and preparation of test pieces
One sample having a length suitable for the bending test defined below is taken at three points
in the cable, and the cores in each sample are carefully separated from all other components.
Each sample of core thus obtained is wound, in three turns, on a mandrel, the diameter of
which is three times that of the core.
The sample is then unwound and straightened out, whereupon it is wound again in such a way
that the fibre which was compressed in the first case becomes the stretched fibre in the
second.
This cycle of operations is repeated two more times, which represents three bending
operations in one direction and three in the other.
From each sample of core which has been straightened out after the third cycle of bending
operations, a test piece having a length of about 15 cm is taken from that part of the core
which has actually been wound.
Each test piece is then subjected to accelerated ageing in a hot-air oven for 240 h at a
temperature of 70 °C ± 1 °C.
After this accelerated ageing, the test pieces are left at ambient temperature for at least 16 h.
Then each test piece is stripped at one end over a length of 60 mm and is subjected to the
solderability test by the solder-bath method described below.
1.12.3 Description of the solder bath
The solder bath shall have a volume sufficient to ensure that the temperature of the solder
remains uniform at the moment when the conductor is introduced. It shall be provided with a
device which maintains the temperature of the solder at 270 °C ± 10 °C.
The height of the solder bath shall be at least 75 mm.
The visible surface area of the bath shall be reduced as far as possible, by using a perforated
plate of heat resisting material in order to protect the core against direct radiation from the
bath.
The composition of the solder shall be tin (between 59,5 % and 61,5 %) and lead.
Impurities (as a percentage of the total mass) shall not exceed:
Antimony 0,50 Zinc 0,005
Bismuth 0,25 Aluminium 0,005
Copper 0,08 Others 0,080
Iron 0,02
– 16 – 60245-2 © CEI:1994+A.1:1997
+A.2:1997
1.12.4 Procédure d'essai
La surface du bain d'alliage doit être maintenue propre et brillante.
Après trempage pendant 10 s, à la température ambiante, dans un bain décapant, constitué
par une solution de chlorure de zinc dans l'eau (ZnCl représentant 10 % de la masse totale),
l'extrémité dénudée de chaque éprouvette est immergée dans le bain d'alliage sur une
longueur de 50 mm dans le sens de son axe longitudinal.
La vitesse d'immersion est de 25 mm/s ± 5 mm/s.
La durée d'immersion est de 5 s ± 0,5 s.
La vitesse d'émersion est de 25 mm/s ± 5 mm/s.
Un intervalle d'une durée de 10 s doit être observé entre le début d'une immersion et le début
de l'immersion suivante. Le nombre des immersions est de 3.
1.12.5 Résultats à obtenir
La partie de l'âme conductrice qui a été immergée doit être correctement étamée.
2 Essais électriques
2.1 Résistance électrique des âmes
La vérification de la résistance électrique des âmes est effectuée par la mesure de la
résistance de chaque âme d'un échantillon de conducteur ou câble ayant au moins 1 m de
longueur et de la longueur de cet échantillon.
Si nécessaire, une correction à 20 °C et à une longueur de 1 km est obtenue par la formule:
254,5 1 000
R = R ×
20 t
234,5 +t L
où
t
est la température de l'échantillon au moment de la mesure, en degrés Celsius;
R est la résistance à 20 °C, en ohms/kilomètre;
R est la résistance de L mètres de câbles à t °C, en ohms;
t
L est la longueur de l'échantillon de conducteur ou câble, en mètres (longueur de l'échantillon complet et non
des conducteurs d'un câble ou des brins d'une âme après décâblage).
2.2 Essai de tension effectué sur les conducteurs et câbles complets
Un échantillon de conducteur ou câble en l'état de livraison est immergé dans un bain d'eau.
La longueur de l'échantillon, la température de l'eau et la durée de l'immersion sont spécifiées
dans le tableau 3 de la CEI 60245-1.
Une tension est appliquée successivement entre chaque âme et toutes les autres, y compris le
bourrage central métallique, s'il existe, reliées électriquement entre elles et l'eau; puis entre
toutes les âmes reliées entre elles, d'une part, et l'eau et le bourrage central métallique, s'il
existe, d'autre part.
La valeur de la tension et la durée de son a
...
