IEC 62052-11:2003

NORME CEI
INTERNATIONALE 62052-11
Première édition
2003-02
Equipement de comptage de l’électricité (CA) –
Prescriptions générales, essais et
conditions d’essai –
Partie 11:
Equipement de comptage
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 62052-11:2003(F)

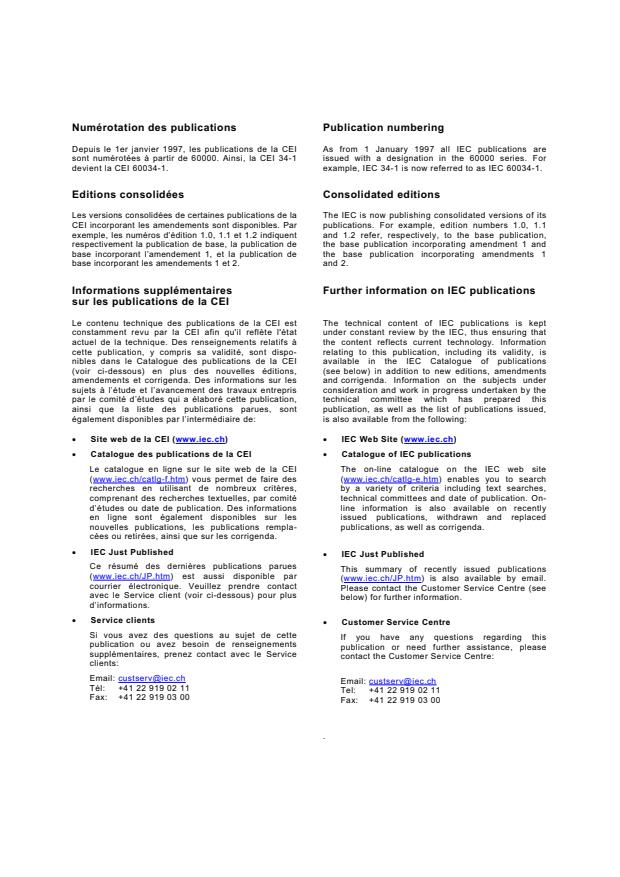

Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de

60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.

Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les

amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2

indiquent respectivement la publication de base, la publication de base incorporant

l’amendement 1, et la publication de base incorporant les amendements 1 et 2

Informations supplémentaires sur les publications de la CEI
Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)
• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.
• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
NORME CEI
INTERNATIONALE 62052-11
Première édition
2003-02
Equipement de comptage de l’électricité (CA) –
Prescriptions générales, essais et
conditions d’essai –
Partie 11:
Equipement de comptage
 IEC 2003 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale X
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur

– 2 – 62052-11  CEI:2003

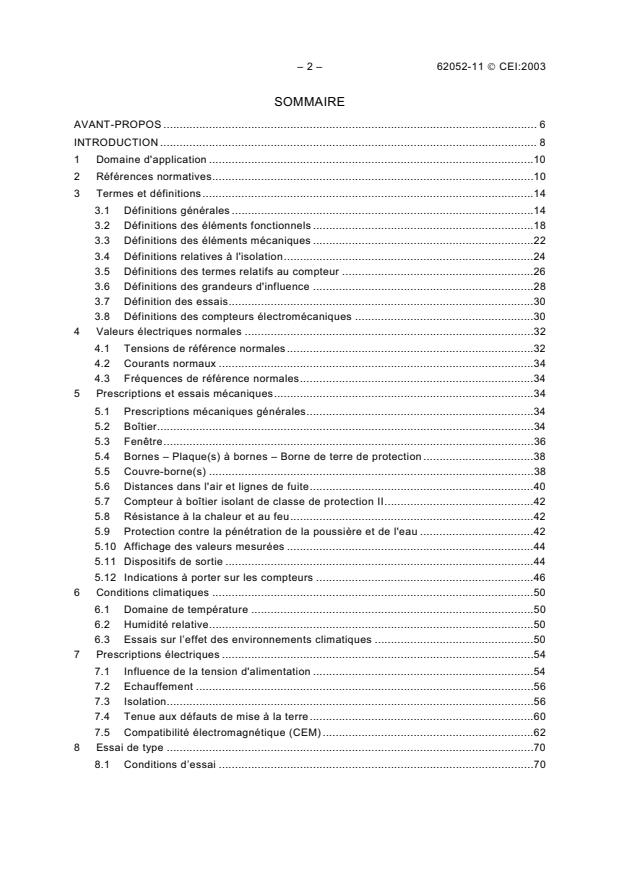

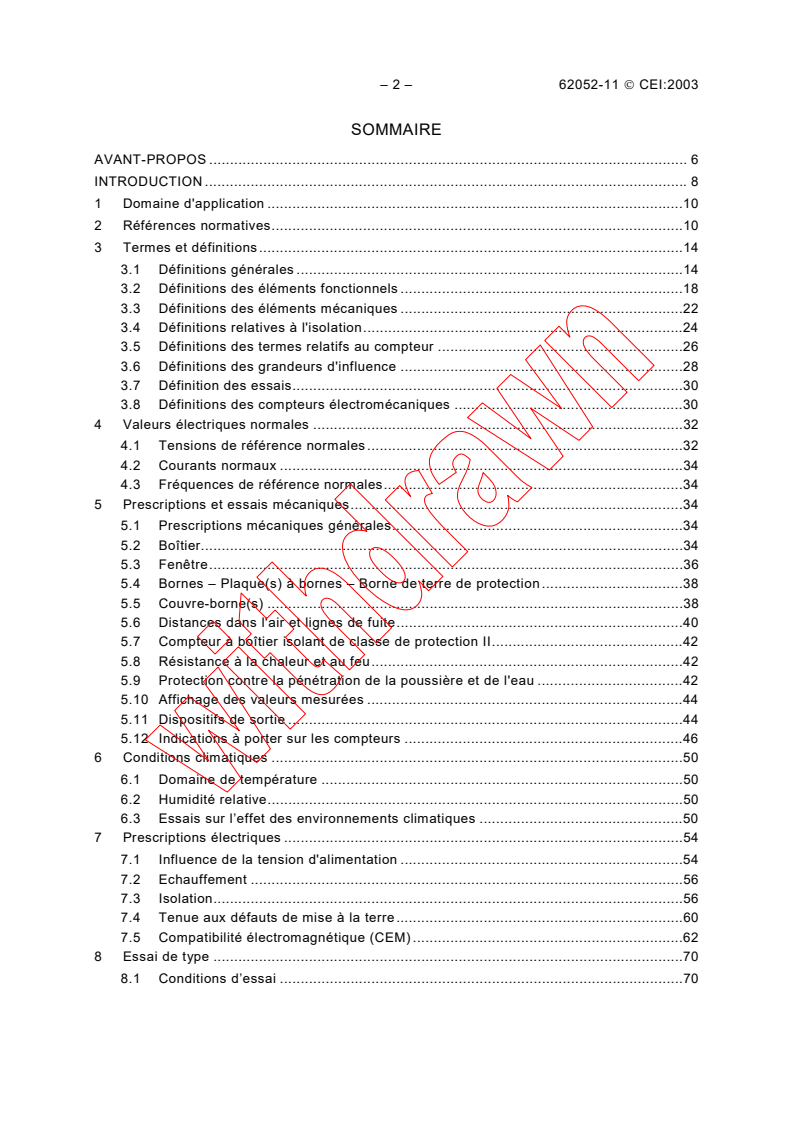

SOMMAIRE
AVANT-PROPOS . 6

INTRODUCTION .8

1 Domaine d'application .10

2 Références normatives.10

3 Termes et définitions.14

3.1 Définitions générales .14

3.2 Définitions des éléments fonctionnels .18

3.3 Définitions des éléments mécaniques .22
3.4 Définitions relatives à l'isolation.24
3.5 Définitions des termes relatifs au compteur .26
3.6 Définitions des grandeurs d'influence .28
3.7 Définition des essais.30
3.8 Définitions des compteurs électromécaniques .30
4 Valeurs électriques normales .32
4.1 Tensions de référence normales.32
4.2 Courants normaux .34
4.3 Fréquences de référence normales.34
5 Prescriptions et essais mécaniques.34
5.1 Prescriptions mécaniques générales.34
5.2 Boîtier.34
5.3 Fenêtre.36
5.4 Bornes – Plaque(s) à bornes – Borne de terre de protection .38
5.5 Couvre-borne(s) .38
5.6 Distances dans l'air et lignes de fuite.40
5.7 Compteur à boîtier isolant de classe de protection II.42
5.8 Résistance à la chaleur et au feu.42
5.9 Protection contre la pénétration de la poussière et de l'eau .42
5.10 Affichage des valeurs mesurées .44
5.11 Dispositifs de sortie .44
5.12 Indications à porter sur les compteurs .46
6 Conditions climatiques .50
6.1 Domaine de température .50

6.2 Humidité relative.50
6.3 Essais sur l’effet des environnements climatiques .50
7 Prescriptions électriques .54
7.1 Influence de la tension d'alimentation .54
7.2 Echauffement .56
7.3 Isolation.56
7.4 Tenue aux défauts de mise à la terre.60
7.5 Compatibilité électromagnétique (CEM) .62
8 Essai de type .70
8.1 Conditions d’essai .70

– 4 – 62052-11  CEI:2003
Annexe A (normative)  Relation entre la température de l’air ambiant et l’humidité

relative.72

Annexe B (normative)  Forme d’onde de la tension pour les essais d’influence des creux

de tension et coupures brèves .74

Annexe C (normative)  Schéma du circuit d’essai pour l’essai de la tenue aux défauts de
mise à la terre.76

Annexe D (normative)  Dispositif optique d’essai.78

Annexe E (informative) Montage d’essai pour essais de compatibilité électromagnétique

(CEM) .80

Annexe F (informative) Programme d’essais – Ordre des essais recommandé .84

Figure A.1 – Relation entre la température de l’air ambiant et l’humidité relative .72
Figure B.1 – Coupures de tension ΔU = 100 %, 1 s .74
Figure B.2 – Coupures de tension ΔU = 100 %, un cycle à la fréquence assignée .74
Figure B.3 – Creux de tension ΔU = 50 % .74
Figure C.1 – Schéma du circuit pour simulation des défauts
de mise à la terre dans la phase 1 .76
Figure C.2 – Tension au compteur en essai .76
Figure D.1 – Disposition d’essai pour la sortie d’essai.78
Figure D.2 – Forme d’onde de la sortie optique d’essai .78
Figure E.1 – Montage d’essai pour l’essai de tenue aux champs électromagnétiques RF .80
Figure E.2 – Montage d’essai pour l’essai aux transitoires électriques
rapides en salves: Circuits de tension .80
Figure E.3 – Montage d’essai pour l’essai aux transitoires électriques rapides en salves:
Circuits de courant .82
Tableau 1 – Tensions de référence normales .32
Tableau 2 – Courants de référence normaux.34
Tableau 3a – Distances dans l'air et lignes de fuite pour compteurs à boîtier isolant
de classe de protection I .40
Tableau 3b – Distances dans l'air et lignes de fuite pour compteurs à boîtier isolant
de classe de protection II .40
Tableau 4 – Indication des tensions .48
Tableau 5 – Domaine de température .50

Tableau 6 – Humidité relative.50
Tableau 7 – Domaine de tension .54
Tableau 8 – Changement des erreurs dues aux défauts de mise à la terre .62

– 6 – 62052-11  CEI:2003
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
ÉQUIPEMENT DE COMPTAGE DE L'ÉLECTRICITÉ (CA) –

PRESCRIPTIONS GÉNÉRALES, ESSAIS ET CONDITIONS D’ESSAI –

Partie 11: Equipement de comptage

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 62052-11 a été établie par le comité d'études 13 de la CEI:
Equipements de mesure de l'énergie électrique et de commande des charges.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
13/1285/FDIS 13/1292/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2012.
A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
– 8 – 62052-11  CEI:2003
INTRODUCTION
La présente partie de la CEI 62052 doit être utilisée avec les parties appropriées suivantes

de la série des normes CEI 62052, CEI 62053 et CEI 62059, Equipement de comptage de

l'électricité:
62053-11:2003, Equipement de comptage de l'électricité (c.a.) – Prescriptions particulières

– Partie 11: Compteurs électromécaniques d'énergie active (classes 0,5, 1

et 2)
Remplace les prescriptions particulières de la CEI 60521 éd. 2, 1988

62053-21:2003, Equipement de comptage de l’électricité (c.a.) – Prescripitons particulières

– Partie 21: Compteurs statiques d'énergie active (classes 1 et 2)
Remplace les prescriptions particulières de la CEI 61036 éd. 2, 2000
62053-22:2003, Equipement de comptage de l’électricité (c.a.) – Prescriptions particulières
– Partie 22: Compteurs statiques d'énergie active (classes 0,2S et 0,5S)
Remplace les prescriptions particulières de la CEI 60687 éd. 2, 1992
62053-23:2003, Equipement de comptage de l’électricité (c.a.) – Prescriptions particulières
– Partie 23: Compteurs statiques d'énergie réactive (classes 2 et 3)
Remplace les prescriptions particulières de la CEI 61268 éd. 1, 1995
62053-31:1998, Equipement de comptage de l’électricité (c.a.) – Prescriptions particulières
– Partie 31: Dispositifs de sortie d'impulsions pour compteurs électro-
mécaniques et électroniques (seulement deux fils)
62053-61:1998, Equipement de comptage de l’électricité (c.a.) – Prescriptions particulières
– Partie 61: Puissance absorbée et prescriptions de tension
62059-11:2002, Equipements de comptage de l'électricité – Sûreté de fonctionnement –
Partie 11: Concepts généraux
62059-21:2002, Equipements de comptage de l’électricité – Sûreté de fonctionnement –
Partie 21: Collecte des données de sûreté de fonctionnement des
compteurs à partir du terrain
Cette partie est une norme concernant les essais de type de compteurs d'électricité. Elle
couvre les prescriptions générales valables pour les «compteurs normaux» utilisés à
l'intérieur et à l'extérieur, en grande quantité, dans le monde entier. Elle ne traite pas les
exécutions spéciales (par exemple avec les éléments de mesure et d’affichage dans des
boîtiers séparés).
La présente norme est prévue pour être utilisée conjointement avec la partie appropriée de la
CEI 62053 pour le type d'équipement en considération.

La présente norme distingue entre:
– compteurs prévus pour l'utilisation à l'intérieur et à l'extérieur; et
– compteurs avec classe de protection I et II.
Les niveaux d'essai sont considérés comme des valeurs minimales à respecter pour garantir
chaque fonction du compteur dans les conditions normales de fonctionnement. Pour une
application spéciale, d'autres niveaux de sévérité qui pourraient être nécessaires seront fixés
d'un commun accord entre l'utilisateur et le fabricant.

– 10 – 62052-11  CEI:2003
ÉQUIPEMENT DE COMPTAGE DE L'ÉLECTRICITÉ (CA) –

PRESCRIPTIONS GÉNÉRALES, ESSAIS ET CONDITIONS D’ESSAI –

Partie 11: Equipement de comptage

1 Domaine d'application
La présente partie de la CEI 62052 couvre les essais de type pour équipements de comptage
d'électricité neufs de type intérieur et extérieur, destinés à la mesure de l'énergie électrique
sur des réseaux de fréquence de 50 Hz ou 60 Hz, et avec une tension jusqu’à 600 V.
Elle n'est applicable qu'aux compteurs électromécaniques ou statiques de types intérieur et
extérieur constitués d'un élément de mesure et d'un (des) élément(s) indicateur(s) rassemblés
dans un même boîtier. Elle s'applique également à (aux) l'indicateur(s) de fonctionnement et
au(x) dispositif(s) de contrôle. Si le compteur a un élément de mesure pour plusieurs types
d’énergie (compteurs à énergie multiple), ou si d’autres éléments fonctionnels comme
indicateurs de maximum, éléments indicateurs tarifaires électronique, horloges de
commutation, récepteurs de télécommande centralisée, interfaces de communication de
données, etc. sont incorporés dans le boîtier du compteur, les normes appropriées relatives à
ces éléments sont applicables.
Elle n'est pas applicable:
a) aux compteurs portatifs;
b) aux interfaces de communication avec l'élément indicateur du compteur;
c) aux compteurs de référence.
Pour les compteurs en châssis, les propriétés mécaniques ne sont pas comprises dans la
présente norme.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60038:1983, Tensions normales de la CEI
Amendement 1:1994
Amendement 2:1997
CEI 60044-1:1996, Transformateurs de mesure – Partie 1: Transformateurs de courant
CEI 60044-2:1997, Transformateurs de mesure – Partie 2: Transformateurs inductifs de
tension
CEI 60050-300:2001, Vocabulaire Electrotechnique International (VEI) - Mesures et appareils
de mesure électriques et électroniques – Partie 311: Termes généraux concernant les
mesures – Partie 312: Termes généraux concernant les mesures électriques – Partie 313:
Types d’appareils électriques de mesure – Partie 314: Termes spécifiques selon le type
d’appareil
CEI 60060-1:1989, Techniques des essais à haute tension – Partie 1: Définitions et
prescriptions générales relatives aux essais

– 12 – 62052-11  CEI:2003
CEI 60068-2-1:1990, Essais d'environnement – Deuxième partie: Essais – Essai A: Froid
Amendement 1:1993
Amendement 2:1994
CEI 60068-2-2:1974, Essais d'environnement – Deuxième partie: Essais – Essai B: Chaleur

sèche
Amendement 1:1993
Amendement 2:1994
CEI 60068-2-5:1975, Essais d'environnement – Deuxième partie: Essais – Essai Sa:

Rayonnement solaire artificiel au niveau du sol

CEI 60068-2-6:1995, Essais d'environnement – Deuxième partie: Essais – Essai Fc:
Vibrations (sinusoïdales)
CEI 60068-2-11:1981, Essais d'environnement – Deuxième partie: Essais – Essai Ka:
Brouillard salin
CEI 60068-2-27:1987, Essais d'environnement – Deuxième partie: Essais – Essai Ea et
guide: Chocs
CEI 60068-2-30, 1980, Essais d'environnement – Deuxième partie: Essais – Essai Db et
guide: Essai cyclique de chaleur humide (cycle de 12 + 12 heures)
CEI 60068-2-75:1997, Essais d'environnement – Partie 2: Essais – Essai Eh: Essais aux
marteaux
CEI 60085:1984, Evaluation et classification thermiques de l'isolation électrique
CEI 60359:2001, Appareils de mesure électriques et électroniques - Expression des
performances
CEI 60387:1992, Symboles pour compteurs à courant alternatif
CEI 60417-2:1998, Symboles graphiques utilisables sur le matériel – Partie 2: Dessins
originaux
CEI 60529:1989, Degrés de protection procurés par les enveloppes (Code IP)
Amendement 1:1999
CEI 60695-2-11:2000, Essais relatifs aux risques du feu – Partie 2-11: Essais au fil
incandescent/chauffant – Méthode d’essai d’inflammabilité pour produits finis
CEI 60721-3-3:1994, Classification des conditions d'environnement – Partie 3: Classification
des groupements des agents d'environnement et de leurs sévérités – Section 3: Utilisation à
poste fixe, protégé contre les intempéries
Amendement 1:1995
Amendement 2:1996
CEI 61000-4-2:1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d’essai
et de mesure – Section 2: Essai d’immunité aux décharges électrostatiques. Publication
fondamentale en CEM
CEI 61000-4-3:2002, Compatibilité électromagnétique (CEM) – Partie 4-3: Techniques d’essai
et de mesure – Essai d’immunité aux champs électromagnétiques rayonnés aux fréquences
radioélectriques
– 14 – 62052-11  CEI:2003
CEI 61000-4-4:1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d’essai
et de mesure – Section 4: Essais d’immunité aux transitoires électriques rapides en salves.

Publication fondamentale en CEM

CEI 61000-4-5:1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d’essai

et de mesure – Section 5: Essai d’immunité aux ondes de choc

CEI 61000-4-6:1996, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d’essai

et de mesure – Section 6: Immunité aux perturbations conduites, induites par les champs

radioélectriques
CEI 61000-4-12:1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d’essai
et de mesure – Section 12: Essai d’immunité aux ondes oscillatoires. Publication
fondamentale en CEM
CEI 62053-31:1998, Equipement de comptage de l'électricité (c.a.) – Prescriptions
particulières – Partie 31: Dispositifs de sortie d'impulsions pour compteurs électromécaniques
et électroniques (seulement deux fils)
CISPR 22:1997, Appareils de traitement de l'information – Caractéristiques des perturbations
radioélectriques – Limites et méthodes de mesure
Amendement 1:2000
ISO 75-2:1993, Plastiques – Détermination de la température de fléchissement sous charge –
Partie 2: Plastiques et ébonite
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
Les expressions des performances des équipements de mesure électriques et électroniques
ont été empruntées à la CEI 60359.
Quand il y a des différences entre les définitions du glossaire et celles contenues dans les
normes relatives à des produits et émises par le comité d’études 13, c’est cette dernière
définition qui est à retenir pour l’application de la norme appropriée.
3.1 Définitions générales
3.1.1
compteur électromécanique
compteur dans lequel des courants circulant dans des enroulements fixes réagissent sur des
courants induits dans des pièces conductrices mobiles, généralement des disques, ce qui
entraîne leur mouvement proportionnel à l’énergie
3.1.2
compteur statique
compteur dans lequel le courant et la tension appliqués à un élément électronique de mesure
produisent une sortie proportionnelle à l'énergie

– 16 – 62052-11  CEI:2003
3.1.3
compteur d'énergie active
appareil destiné à mesurer l'énergie active par intégration de la puissance active en fonction

du temps
[VEI 313-06-01]
3.1.4
compteur d'énergie réactive
appareil destiné à mesurer l'énergie réactive par intégration de la puissance réactive en

fonction du temps
[VEI 313-06-02]
3.1.5
puissance réactive (var)
la puissance réactive pour des signaux sinusoïdaux à chaque fréquence particulière d'un
circuit monophasé est définie comme le produit des valeurs efficaces du courant et de la
tension et du sinus du déphasage entre ces valeurs
NOTE Les normes sur la puissance réactive ne s'appliquent que pour des courants et tensions sinusoïdaux ne
contenant que la fréquence fondamentale.
3.1.6
énergie réactive (varheure)
3.1.6.1
énergie réactive d'un circuit monophasé
l’énergie réactive d'un circuit monophasé est l'intégrale de la puissance réactive en fonction
du temps, comme défini en 3.1.5
3.1.6.2
énergie réactive d'un circuit polyphasé
somme algébrique des énergies réactives des phases
NOTE Comme cette spécification est basée sur l'énergie réactive dérivée des intensités et tensions sinusoïdales
de fréquences fondamentales, l'état inductif ou capacitif d'un circuit y est caractérisé par le facteur «sinϕ».
3.1.7
compteur à tarifs multiples
compteur d'énergie muni de plusieurs dispositifs indicateurs mis en service pendant des
intervalles de temps spécifiés auxquels correspondent des tarifs différents
[VEI 313-06-09, modifiée]
3.1.8
type de compteur
3.1.8.1
type de compteur (pour compteurs électromécaniques)
terme utilisé pour définir l'ensemble des compteurs fabriqués par un même constructeur et
ayant:
a) des qualités métrologiques similaires;
b) l'uniformité constructive des constituants déterminant ces qualités;
c) un même rapport entre courant maximal et courant de référence;
d) le même nombre d’ampères-tours des enroulements de courant pour le courant de
référence et le même nombre de tours par volt des enroulements de tension pour la
tension de référence.
Le type peut comporter différentes valeurs de courant de base et de tension de référence.

– 18 – 62052-11  CEI:2003
Ces compteurs sont désignés, par le constructeur, par une ou plusieurs associations soit de

lettres, soit de chiffres, ou par une combinaison de lettres et de chiffres. A chaque type

correspond une seule désignation.

NOTE 1 Le type est représenté par le ou les compteurs échantillons destinés aux essais de type et dont les

caractéristiques (courant assigné et tension de référence) sont choisies parmi celles figurant dans les tableaux

proposés par le constructeur.
NOTE 2 Dans le cas où le nombre d’ampères-tours conduirait à un nombre de tours non entier, le produit du
nombre de tours des enroulements par l’intensité du courant de base peut différer de celui des compteurs

échantillons représentatifs du type.

Il y a lieu de choisir le nombre immédiatement supérieur ou inférieur pour avoir des nombres entiers de tours.

De ce fait uniquement, le nombre de tours par volt des enroulements de tension peut être différent, mais ne doit

pas différer de plus de 20 % de celui des compteurs échantillons représentatifs du type.

NOTE 3 Le rapport de la plus grande à la plus petite vitesse de rotation de base du rotor de chacun des
compteurs du même type ne doit pas dépasser 1,5.
3.1.8.2
type (pour compteurs statiques)
terme utilisé pour définir une famille particulière de compteurs fabriqués par un même
constructeur et ayant:
a) des qualités métrologiques similaires;
b) l'uniformité constructive des constituants déterminant ces qualités;
c) un même rapport entre courant maximal et courant de référence.
Le type peut comporter différentes valeurs de courant de base et de tension de référence.
Ces compteurs sont désignés, par le constructeur, par une ou plusieurs associations soit de
lettres, soit de chiffres, ou par une combinaison de lettres et de chiffres. A chaque type
correspond une seule désignation.
NOTE Le type est représenté par le ou les compteurs échantillons destinés aux essais de type et dont les
caractéristiques (courant assigné et tension de référence) sont choisies parmi celles figurant dans les tableaux
proposés par le constructeur.
3.1.9
compteur de référence
compteur utilisé pour la mesure de l’unité de l’énergie électrique. Il est habituellement conçu
et utilisé pour obtenir la plus haute précision et stabilité dans l’environnement contrôlé d’un
laboratoire
3.2 Définitions des éléments fonctionnels
3.2.1
élément de mesure
partie du compteur qui produit une sortie proportionnelle à l’énergie

3.2.2
dispositifs de sortie
3.2.2.1
dispositif d’essai
dispositif qui peut être utilisé pour l’essai du compteur
3.2.2.2
indicateur de fonctionnement
dispositif qui donne un signal visible du fonctionnement du compteur
3.2.2.3
impulsion
onde partant d’un niveau initial pour un temps limité et retournant ensuite au même niveau

– 20 – 62052-11  CEI:2003
3.2.2.4
dispositif à impulsions (pour comptage d’énergie)

unité fonctionnelle pour l’émission, la transmission, la retransmission ou la réception

d’impulsions électriques, représentant des quantités finies, comme l’énergie normalement

transmise d’un certain type de compteur d’électricité vers une unité réceptrice

3.2.2.5
dispositif de sortie d’impulsions (sortie d’impulsions)
dispositif destiné à émettre des impulsions

3.2.2.6
dispositif optique d’essai
dispositif optique qui peut être utilisé pour l’essai du compteur
3.2.2.7
dispositif électrique d’essai
dispositif électrique qui peut être utilisé pour l’essai du compteur
3.2.2.8
tête réceptrice
unité fonctionnelle pour la réception d’impulsions émises par un dispositif émetteur d’impul-
sions optique
3.2.3
mémoire
élément qui emmagasine des informations numériques
3.2.3.1
mémoire non volatile
dispositif de mémorisation qui peut retenir des informations en l'absence de tension
3.2.4
affichage
dispositif qui affiche le contenu de la ou des mémoires
3.2.5
élément indicateur
partie du compteur qui permet de connaître la valeur de la grandeur mesurée
[VEI 314-07-09, modifiée]
Ce peut être un dispositif électromécanique ou électronique comprenant la mémoire et

l'affichage des informations. Un simple affichage peut être utilisé avec des mémoires
électroniques multiples pour former un élément indicateur à tarifs multiples.
3.2.6
circuit de courant
liaisons intérieures du compteur et partie de l'élément de mesure, parcourues par le courant
du circuit auquel le compteur est raccordé
3.2.7
circuit de tension
liaisons intérieures du compteur, faisant partie de l'élément de mesure et, dans le cas de
compteurs statiques, de l'alimentation du compteur, alimentées par la tension du réseau
auquel le compteur est raccordé

– 22 – 62052-11  CEI:2003
3.2.8
circuit auxiliaire
éléments (lampes, contacts, etc.) et liaisons d'un dispositif auxiliaire intérieur au compteur,

destinés à être connectés à un dispositif extérieur, par exemple horloge, relais, compteur

d'impulsions
3.2.9
constante
3.2.9.1
constante (pour compteurs électromécaniques)

valeur exprimant la relation entre l'énergie enregistrée par le compteur et le nombre de tours
correspondants du rotor, par exemple en tours par kilowattheure (tr/kWh), soit en wattheures
par tour (Wh/tr)
3.2.9.2
constante (pour compteurs statiques)
valeur exprimant la relation entre l'énergie enregistrée par le compteur et la valeur
correspondante donnée par le dispositif de contrôle; si cette valeur est un nombre
d'impulsions, la constante doit être soit le nombre d'impulsions par kilowattheures (imp/kWh),
soit le nombre de wattheures par impulsion (Wh/imp)
3.3 Définitions des éléments mécaniques
3.3.1
compteur intérieur
compteur qui ne peut être utilisé que dans des endroits qui offrent une protection supplé-
mentaire contre les effets de l'environnement (installé à l'intérieur d'une maison, dans un
coffret)
3.3.2
compteur extérieur
compteur qui peut être utilisé en étant exposé à l'environnement sans protection
supplémentaire
3.3.3
socle
partie arrière du boîtier servant généralement à sa fixation et sur laquelle sont montés
l'élément de mesure, les bornes ou la plaque à bornes et le couvercle.
Pour un compteur à montage encastré, le socle peut comprendre également les flancs du
boîtier.
3.3.3.1
embase
socle comportant des mâchoires pouvant recevoir les broches de connexion de compteurs
embrochables et des bornes pour le branchement au circuit d'alimentation. Ce socle peut être
prévu pour recevoir un seul compteur ou plusieurs compteurs
3.3.4
couvercle
partie avant du boîtier du compteur, constituée soit entièrement en matière transparente, soit
en matière opaque comportant une ou des fenêtres transparentes qui permettent l'observation
de l'indicateur de fonctionnement (s'il existe) et la lecture de l'affichage
3.3.5
boîtier
ensemble formé du socle et du couvercle

– 24 – 62052-11  CEI:2003
3.3.6
partie conductrice accessible
partie conductrice avec laquelle le doigt d'épreuve normalisé peut entrer en contact lorsque le

compteur est installé et prêt à l'usage

3.3.7
borne de terre de protection
borne connectée aux parties conductrices accessibles d'un compteur, à des fins de sécurité

3.3.8
plaque à bornes
support en matière isolante groupant tout ou partie des bornes du compteur
3.3.9
couvre-bornes
couvercle qui recouvre les bornes et, généralement, les extrémités des fils ou des câbles de
l'installation connectés à ces bornes
3.3.10
distance dans l'air
distance la plus courte, mesurée dans l'air, entre deux parties conductrices
3.3.11
ligne de fuite
distance la plus courte, mesurée sur la surface de l'isolant, entre deux parties conductrices
3.4 Définitions relatives à l'isolation
3.4.1
isolation principale
isolation des parties actives, destinée à assurer la protection principale contre les chocs
électriques
NOTE L'isolation principale ne comprend pas nécessairement l'isolation exclusivement utilisée à des fins
fonctionnelles.
3.4.2
isolation supplémentaire
isolation indépendante prévue en plus de l'isolation principale, en vue d'assurer la protection
contre les chocs électriques en cas de défaut de l'isolation principale
3.4.3
isolation double
isolation comprenant à la fois une isolation principale et une isolation supplémentaire

3.4.4
isolation renforcée
système d'isolation unique des parties actives, assurant un degré de protection contre les
chocs électriques équivalent à une isolation double
NOTE L'expression «système d'isolation» ne sous-entend pas que l'isolation doive se composer d'une pièce
homogène. Le système peut comporter plusieurs couches qui ne peuvent être essayées séparément comme
isolation principale ou supplémentaire.
3.4.5
compteur à boîtier isolant de classe de protection I
compteur dans lequel la protection contre les chocs électriques ne repose pas uniquement
sur l'isolation principale, mais dans lequel une mesure de sécurité supplémentaire a été prise
sous la forme de moyens de raccordement des parties conductrices accessibles à un
conducteur de protection faisant partie des canalisations fixes de l’installation, de sorte que
les parties conductrices accessibles ne puissent devenir dangereuses en cas de défaut de
l’isolation principale
NOTE Ces moyens comprennent une borne de terre de protection.

– 26 – 62052-11  CEI:2003
3.4.6
compteur à boîtier isolant de classe de protection II

compteur avec boîtier isolant dans lequel la protection contre les chocs électriques ne repose

pas uniquement sur l'isolation principale, mais qui comporte des mesures supplémentaires de

sécurité, telles que l'isolation double ou l'isolation renforcée. Ces mesures n'impliquent pas
de mise à la terre de protection et ne dépendent pas des conditions d'installation.

3.5 Définitions des termes relatifs au compteur

3.5.1 Courant de référence
3.5.1.1
courant de démarrage (I )
st
valeur la plus basse du courant pour laquelle le compteur démarre et enregistre continûment
3.5.1.2
courant de base (I )
b
valeur du courant en fonction de laquelle certaines des caractéristiques du compteur à
branchement direct sont déterminées
3.5.1.3
courant assigné (I )
n
valeur du courant en fonction de laquelle certaines des caractéristiques du compteur alimenté
par transformateur(s) sont déterminées
3.5.2
courant maximal (I )
max
valeur la plus grande pour laquelle le compteur est censé satisfaire aux prescriptions de
précision de cette norme
3.5.3
tension de référence (U )
n
valeur de la tension en fonction de laquelle certaines des caractéristiques du compteur sont
déterminées
3.5.4
fréquence de référence
valeur de la fréquence en fonction de laquelle certaines des caractéristiques du compteur
sont déterminées
3.5.5
domaine de mesure spécifié
ensemble de valeurs de la quantité mesurée pour lesquelles l’erreur du compteur doit rester
dans les limites spécifiées
3.5.6
indice de classe
nombre qui donne les limites de l'erreur en pourcentage admissible, pour toutes les valeurs
de courant comprises entre 0,1 I et I , ou 0,05 I et I , pour le facteur de puissance égal
b max n max
à l’unité (et dans le cas de compteurs polyphasés avec charges équilibrées), lorsque les
compteurs sont essayés dans les conditions de référence (y compris les tolérances permises
sur les valeurs de référence) telles qu'elles sont définies dans les prescriptions particulières.
___________
Les termes «tension» et «courant» s’appliquent aux valeurs efficaces, sauf spécification contraire.

– 28 – 62052-11  CEI:2003
3.5.7
erreur en pourcentage
l'erreur en pourcentage est donnée par la formule suivante:

énergie enregistrée par le compteur - énergie vraie
Erreur en pourcentage =
x100
énergie vraie
NOTE La valeur vraie ne pouvant pas être déterminée, on prend une valeur approchée avec une précision que

l'on peut rattacher à un étalon agréé par le constructeur et par l'utilisateur, ou à un étalon national.

3.6 Définitions des grandeurs d'influence

3.6.1
grandeur d'influence
toute grandeur, généralement extérieure au compteur, susceptible d'affecter ses perfor-
mances fonctionnelles
[VEI 311-06-01, modifiée]
3.6.2
conditions de référence
ensemble approprié de grandeurs d'influence et de caractéristiques de fonctionnement avec
valeurs de référence, leurs tolérances et domaines de référence, pour lesquels l'erreur
intrinsèque est spécifiée
[VEI 311-06-02, modifiée]
3.6.3
variation de l'erreur en fonction d'une grandeur d'influence
différence entre les erreurs en pourcentage du compteur, lorsque seule une grandeur
d'influence prend successivement deux valeurs spécifiées, l'une d'elle étant la valeur de
référence
3.6.4
facteur de distorsion
rapport de la valeur efficace du contenu harmonique (obtenu en retranchant d'une grandeur
alternative non sinusoïdale son terme fondamental) à la valeur efficace de la grandeur non
sinusoïdale. Le facteur de distorsion est exprimé habituellement en pourcentage
3.6.5
perturbations électromagnétiques
interférences électromagnétiques conduites ou rayonnées qui peuvent affecter les qualités
fonctionnelles et métrologiques du compteur
3.6.6
température de référence
valeur de la température ambiante fixée pour les conditions de référence
3.6.6.1
coefficient moyen de température
quotient de la variation de l'erreur en pourcentage, par l'écart de température qui produit cette
variation
3.6.7
conditions assignées de fonctionnement
ensemble des domaines de mesure spécifiés pour les caractéristiques fonctionnelles et des
domaines de fonctionnement spécifiés pour les grandeurs d'influence, à l'intérieur duquel les
variations ou les erreurs de fonctionnement d'un compteur sont exprimées et déterminées

– 30 – 62052-11  CEI:2003
3.6.8
domaine de fonctionnement spécifié

domaine de valeurs d'une seule grandeur d'influence faisant partie des conditions de

fonctionnement assignées
3.6.9
domaine de fonctionnement étendu

conditions extrêmes qu'un compteur en service peut supporter sans dommage et sans
dégradation de ses caractéristiques métrologiques lorsqu'il est ensuite utilisé dans ses

conditions assignées de fonctionnement. Pour ce domaine, des exigences réduites de

précision peuvent être spécifiées

3.6.10
domaine limite de fonctionnement
conditions extrêmes qu'un compteur en service peut supporter sans dommage et sans
dégradation de ses caractéristiques métrologiques lorsqu'il est ensuite utilisé dans ses
conditions assignées de fonctionnement
3.6.11
conditions de stockage et de transport
conditions extrêmes qu'un compteur hors service peut supporter sans dommage et sans
dégradation de ses caractéristiques métrologiques lorsqu'il est ensuite utilisé dans ses
conditions assignées de fonctionnement
3.6.12
position normale d’utilisation
position du compteur définie par le fabricant comme étant la position normale de service
3.6.13
stabilité thermique
la stabilité thermique est supposée atteinte lorsque la variation de l’erreur due aux effets
thermiques est pendant 20 min inférieure au dixième de l’erreur maximale permise au point
d’essai considéré
3.7 Définition des essais
3.7.1
essai de type
procédure selon laquelle l’ensemble des essais est effectué sur un seul compteur ou sur un
petit nombre de compteurs du même type, ayant des caractéristiques identiques, choisis par
le constructeur, pour s’assurer que ce type de compteur satisfait à toutes les prescriptions de
la norme pour la classe de compteur correspondante
3.8 Définitions des compteurs électromécaniques
3.8.1
rotor
partie mobile du compteur sur laquelle agissent les flux magnétiques issus des enroulements
fixes et des éléments de freinage et qui entraîne l’élément indicateur

– 32 – 62052-11  CEI:2003
3.8.2
élément moteur
partie active du compteur qui produit un couple moteur par l’action de ses flux magnétiques

sur les courants induits dans le rotor. Il se compose généralement d’électro-aimants avec

leurs dispositifs de réglage.
3.8.3
élément de freinage
partie du compteur qui produit un couple de freinage par l’action de son flux magnétique sur

les courants induits dans le rotor en mouvement. Il se compose d’un ou de plusieurs aimants

et de leur dispositif de réglage.

3.8.4
bâti ou support
organe sur lequel sont montés les éléments moteurs, les pivotages du rotor, l’élément
indicateur, général
...

����� CEI
�������������� IEC
62052-11
�������������
����������������
��������
�������������
�������
Equipement de comptage de l'électricité (CA) –
Prescriptions générales, essais et
conditions d'essai –
Partie 11:
Equipement de comptage
Electricity metering equipment (AC) –
General requirements, tests and test conditions –
Part 11:
Metering equipment
������������ ����!�
�� ����!�����"��
#��$��#�%��&��’’(����
����������������������������� ��������������������
��)����*��’���+,�-����’./0�*���)�"*�!,���������*,�#�� ��� ���� ’� >,��,�:� ’./� ,**� ��#� )�"*�!,������ ,��
����������������1�),��������%����2������0�*,�#����3�’ ������� =��7� ,� ����9�,����� ��� �7�� %����� ������2� ���
��-�����*,�#���%���3�’2 �4,�)*�0���#��3�’������=��� ���������,����#�%���3�’2
�������������������� ���������������������
����-��������!����*���������!���,�����)�"*�!,���������*, �7����#������=�)�"*��7��9�!����*��,����-��������� ����
#�����!��)��,���*���,�������������������)���"*��2��,� )�"*�!,�����2� ���� �4,�)*�0� �������� ���"���� ’2�0� ’2’
�4��)*�0�*������������5��������’2�0�’2’����’2������6���� ,��� ’2�� �� ��0� ���)�!��-�*:0� ��� �7�� ",��� )�"*�!,����0
���)�!��-������*,�)�"*�!,��������",��0�*,�)�"*�!,������� �7�� ",��� )�"*�!,����� ��!��)��,���9� ,��������� ’� ,��
",��� ��!��)��,��� *5,���������� ’0� ��� *,� )�"*�!,����� �� �7�� ",��� )�"*�!,����� ��!��)��,���9� ,���������� ’
",�����!��)��,���*���,�����������’�����2 ,����2
���������������������������� "��������������������������������������
������������������������������
��� !������� ��!7��6��� ���� )�"*�!,������ ��� *,� #��� ��� �7�� ��!7��!,*� !������� � � ��#� )�"*�!,������ ��� C�)�
!����,������ ��-�� ),�� *,� #��� , ��� 6�8�*� �� *���� *8��,� ������ !����,��� ��-��=� ":� �7�� ��#0� �7��� �������9� �7,�
,!���*� ��� *,� ��!7��6��2� ���� ������9�������� ��*,�� �� 1 �7�� !������� �� *�!��� !������� ��!7��*�9:2� �� ���,����
!����� )�"*�!,����0� :� !��)���� �,� -,*�����0� ����� ���)�� ��*,���9� ��� �7��� )�"*�!,����0� ��!*����9� ���� -,*����:0� ��
��"*��� �,��� *�� #,�,*�9��� ���� )�"*�!,������ ��� *,� #�� ,-,�*,"*�� ��� �7�� ��#� #,�,*�9��� � � )�"*�!,�����
;-���� !���������<� ��� )*��� ���� ���-�**��� ��������0 ;����"�*�=<� ��� ,�������� ��� ��=� ��������0� ,���������
,����������� ��� !����9���,2� ���� �� ���,������ ���� *�� ,���!����9���,2� �� ���,����� ��� �7�� ��"+�!��� �����
��+����1�*5���������*5,-,�!������������,-,�4� �����)��� !�������,�����,���=��C����)��9�����������,C���":��7�
),��*��!�������5�������6���,��*,"����!�����)�"*�!,����0 ��!7��!,*� !��������� =7�!7� 7,�� )��),���� �7��
,����� 6��� *,� *����� ���� )�"*�!,������ ),����0� ���� )�"*�!,����0� ,�� =�**� ,�� �7�� *���� � � )�"*�!,������ ������0
�9,*���������)���"*���),��*5���������,������( ���,*���,-,�*,"*�� �����7�� �**�=��9(
�� ������������������������������� �� ����#��������������������
�� ������������������������������������ �� �����������������������������
��� !,�,*�9��� ��� *�9��� ���� *�� ����� =�"� ��� *,� #�� �7�� ���*���� !,�,*�9��� ��� �7�� ��#� =�"� ����
;===2��!2!7$!,�*9� 27��<�-����)��������� ,������� ;===2��!2!7$!,�*9��27��<� ��,"*��� :��� ��� ��,�!7
��!7��!7��� ��� ���*��,��� ��� ���"���4� !�������0 ":� ,� -,����:� � � !������,� ��!*����9� ��4�� ��,�!7��0
!��)���,���������!7��!7�����4���**��0�),��!����� ��!7��!,*�!����������,����,���� �)�"*�!,����2����
