SIST EN 1999-1-4:2007
(Main)Eurocode 9 - Design of aluminium structures - Part 1-4: Cold-formed structural sheeting
Eurocode 9 - Design of aluminium structures - Part 1-4: Cold-formed structural sheeting
EN 1999 applies to the design of buildings and civil engineering and structural works in aluminium. It complies with the principles and requirements for the safety and serviceability of structures, the basis of their design and verification that are given in EN 1990 - Basis of structural design. EN 1999 is only concerned with requirements for resistance, serviceability, durability and fire resistance of aluminium structures. Other requirements, e.g. concerning thermal or sound insulation, are not considered. EN 1999 is intended to be used in conjunction with: - EN 1990 "Basis of structural design" - EN 1991 "Actions on structures" - European Standards construction products relevant for aluminium structures - EN 1090-1: Execution of steel structures and aluminium structures - Part 1: Requirements for conformity assessment of structural components5 - EN 1090-3: Execution of steel structures and aluminium structures - Part 3: Technical requirements for aluminium structures5 EN 1999 is subdivided in five parts: EN 1999-1-1 Design of Aluminium Structures: General structural rules. EN 1999-1-2 Design of Aluminium Structures: Structural fire design. EN 1999-1-3 Design of Aluminium Structures: Structures susceptible to fatigue. EN 1999-1-4 Design of Aluminium Structures: Cold-formed structural sheeting. EN 1999-1-5 Design of Aluminium Structures: Shell structures.
Eurocode 9 - Bemessung und Konstruktion von Aluminiumtragwerken -Teil 1-4: Kaltgeformte Profiltafeln
1.1.1 Anwendungsbereich von EN 1999
(1)P EN 1999 gilt für den Entwurf, die Berechnung und die Bemessung von Bauwerken und Tragwerken aus Aluminium. Sie entspricht den Grundsätzen und Anforderungen an die Tragfähigkeit und Gebrauchs¬tauglichkeit von Tragwerken, sowie den Grundlagen für ihre Bemessung und Nachweise, die in EN 1990 Grundlagen der Tragwerksplanung enthalten sind.
(2) EN 1999 behandelt ausschließlich Anforderungen an die Tragfähigkeit, die Gebrauchstauglichkeit, die Dauerhaftigkeit und den Feuerwiderstand von Tragwerken aus Aluminium. Andere Anforderungen, wie z. B. Wärmeschutz oder Schallschutz, werden nicht behandelt.
(3) EN 1999 gilt in Verbindung mit folgenden Regelwerken:
EN 1990 Grundlagen der Tragwerksplanung
EN 1991 Einwirkungen auf Tragwerke
Europäische Normen für Bauprodukte, die für Aluminiumtragwerke Verwendung finden
EN 1090-1 Ausführung von Stahltragwerken und Aluminiumtragwerken Teil 1: Konformitäts¬nachweisverfahren für tragende Bauteile
EN 1090-3 Ausführung von Stahltragwerken und Aluminiumtragwerken Teil 3: Technische Anforderungen für Aluminiumtragwerke5
(4) EN 1999 ist in fünf Teile gegliedert:
EN 1999-1-1 Bemessung und Konstruktion von Aluminiumtragwerken Allgemeine Bemessungsregeln
EN 1999-1-2 Bemessung und Konstruktion von Aluminiumtragwerken Tragwerksbemessung für den Brandfall
EN 1999-1-3 Bemessung und Konstruktion von Aluminiumtragwerken Ermüdungsbeanspruchte Tragwerke
EN 1999-1-4 Bemessung und Konstruktion von Aluminiumtragwerken Kaltgeformte Profiltafeln
EN 1999-1-5 Bemessung und Konstruktion von Aluminiumtragwerken Schalen
Eurocode 9 - Calcul des structures en aluminium - Partie 1-4: Les structures a plaques formées a froid
Les États Membres de l’UE et de l’AELE reconnaissent que les Eurocodes servent de documents de référence pour les usages suivants :
comme moyen de prouver la conformité des bâtiments et des ouvrages de génie civil aux exigences essentielles de la Directive du Conseil 89/106/CEE, en particulier a l’Exigence Essentielle N° 1 Stabilité et résistance mécanique et a l’Exigence Essentielle N° 2 Sécurité en cas d’incendie ;
comme base de spécification des contrats pour les travaux de construction et les services techniques associés ;
comme cadre d’établissement de spécifications techniques harmonisées pour les produits de construction (EN et ATE).
Les Eurocodes, dans la mesure ou les ouvrages eux-memes sont concernés par eux, ont une relation directe avec les Documents Interprétatifs ) visés a l’Article 12 de la DPC, quoiqu’ils soient d’une nature différente de celle des normes harmonisées de produits ). En conséquence, les aspects techniques résultant des travaux effectués pour les Eurocodes nécessitent d’etre pris en considération de façon adéquate par les comités techniques du CEN et/ou les groupes de travail de l’EOTA travaillant sur les normes de produits en vue de parvenir a une complete compatibilité de ces spécifications techniques avec les Eurocodes.
Les normes Eurocodes fournissent des regles de conception structurale communes d’usage quotidien pour le calcul des structures entieres et des produits composants de nature traditionnelle ou innovatrice. Les formes de construction ou les conceptions inhabituelles ne sont pas spécifiquement couvertes, et il appartiendra en ces cas au concepteur de se procurer des bases spécialisées supplémentaires.
Evrokod 9 - Projektiranje konstrukcij iz aluminijevih zlitin - 1-4. del: Hladno oblikovane konstrukcijske pločevine
EN 1999 se uporablja na področju projektiranja zgradb in gradbeništva, ter gradbenih objektov iz aluminija. Je v skladu z načeli in zahtevami za varnost in uporabnost objektov, osnovo njihovega projektiranja in preverjanja, ki so podani v EN 1990 – Osnove projektiranja. EN 1999 se ukvarja samo z zahtevami glede odpornosti, uporabnosti, trajnosti in požarne odpornosti aluminijevih konstrukcij. Drugih zahtev, npr. glede toplotne ali zvočne izolacije, ne obravnava. EN 1999 je namenjen uporabi v povezavi z: - EN 1990 "Osnove projektiranja", - EN 1991 "Vplivi na konstrukcije", - evropski standardi za gradbene izdelke, ki se nanašajo na aluminijeve konstrukcije, - EN 1090-1: Izvedba jeklenih in aluminijastih konstrukcij, – prvi del: Zahteve za ugotavljanje skladnosti sestavnih delov konstrukcij, - EN 1090-3: Izvedba jeklenih in aluminijastih konstrukcij – tretji del: Tehnične zahteve za aluminijaste konstrukcije EN 1999 je razdeljen v pet delov: EN 1999-1-1 Projektiranje konstrukcij iz aluminijevih zlitin: Splošna pravila za konstrukcije. EN 1999-1-2 Projektiranje konstrukcij iz aluminijevih zlitin: Projektiranje požarnovarnih konstrukcij. EN 1999-1-3 Projektiranje konstrukcij iz aluminijevih zlitin: Konstrukcije občutljive na utrujenost. EN 1999-1-4 Projektiranje konstrukcij iz aluminijevih zlitin: Hladno oblikovane konstrukcijske pločevine. EN 1999-1-5 Projektiranje konstrukcij iz aluminijevih zlitin: Lupinaste konstrukcije.
General Information
Relations
Standards Content (Sample)
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Eurocode 9 - Design of aluminium structures - Part 1-4: Cold-formed structural sheetingEurocode 9 - Calcul des structures en aluminium - Partie 1-4: Les structures a plaques formées a froidEurocode 9 - Bemessung und Konstruktion von Aluminiumtragwerken -Teil 1-4: Kaltgeformte ProfiltafelnTa slovenski standard je istoveten z:EN 1999-1-4:2007SIST EN 1999-1-4:2007en;fr;de91.080.10Kovinske konstrukcijeMetal structures91.010.30Technical aspectsICS:SIST ENV 1999-2:2002SIST ENV 1999-1-2:2002SIST ENV 1999-1-1:20021DGRPHãþDSLOVENSKI
STANDARDSIST EN 1999-1-4:200701-maj-2007
EUROPEAN STANDARDNORME EUROPÉENNEEUROPÄISCHE NORMEN 1999-1-4February 2007ICS 91.010.30; 91.080.10Supersedes ENV 1999-1-1:1998, ENV 1999-1-2:1998,ENV 1999-2:1998
English VersionEurocode 9 - Design of aluminium structures - Part 1-4: Cold-formed structural sheetingEurocode 9 - Calcul des structures en aluminium - Partie 1-4: Les structures à plaques formées à froidEurocode 9 - Bemessung und Konstruktion vonAluminiumtragwerken -Teil 1-4: Kaltgeformte ProfiltafelnThis European Standard was approved by CEN on 12 November 2006.CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this EuropeanStandard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such nationalstandards may be obtained on application to the CEN Management Centre or to any CEN member.This European Standard exists in three official versions (English, French, German). A version in any other language made by translationunder the responsibility of a CEN member into its own language and notified to the CEN Management Centre has the same status as theofficial versions.CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Cyprus, Czech Republic, Denmark, Estonia, Finland,France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal,Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland and United Kingdom.EUROPEAN COMMITTEE FOR STANDARDIZATIONCOMITÉ EUROPÉEN DE NORMALISATIONEUROPÄISCHES KOMITEE FÜR NORMUNGManagement Centre: rue de Stassart, 36
B-1050 Brussels© 2007 CENAll rights of exploitation in any form and by any means reservedworldwide for CEN national Members.Ref. No. EN 1999-1-4:2007: E

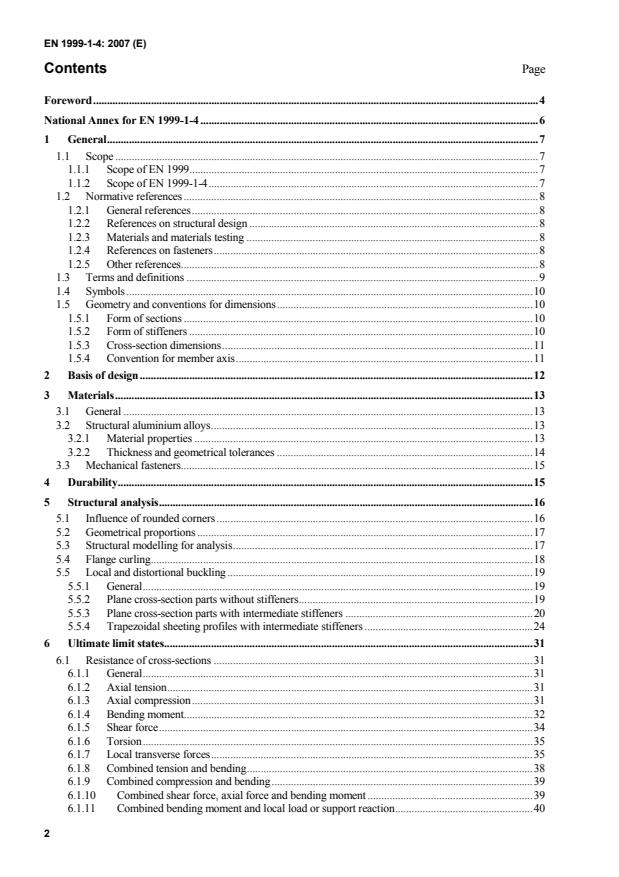

EN 1999-1-4: 2007 (E) 2 Contents Page
Foreword.4 National Annex for EN 1999-1-4.6 1 General.7 1.1 Scope.7 1.1.1 Scope of EN 1999.7 1.1.2 Scope of EN 1999-1-4.7 1.2 Normative references.8 1.2.1 General references.8 1.2.2 References on structural design.8 1.2.3 Materials and materials testing.8 1.2.4 References on fasteners.8 1.2.5 Other references.8 1.3 Terms and definitions.9 1.4 Symbols.10 1.5 Geometry and conventions for dimensions.10 1.5.1 Form of sections.10 1.5.2 Form of stiffeners.10 1.5.3 Cross-section dimensions.11 1.5.4 Convention for member axis.11 2 Basis of design.12 3 Materials.13 3.1 General.13 3.2 Structural aluminium alloys.13 3.2.1 Material properties.13 3.2.2 Thickness and geometrical tolerances.14 3.3 Mechanical fasteners.15 4 Durability.15 5 Structural analysis.16 5.1 Influence of rounded corners.16 5.2 Geometrical proportions.17 5.3 Structural modelling for analysis.17 5.4 Flange curling.18 5.5 Local and distortional buckling.19 5.5.1 General.19 5.5.2 Plane cross-section parts without stiffeners.19 5.5.3 Plane cross-section parts with intermediate stiffeners.20 5.5.4 Trapezoidal sheeting profiles with intermediate stiffeners.24 6 Ultimate limit states.31 6.1 Resistance of cross-sections.31 6.1.1 General.31 6.1.2 Axial tension.31 6.1.3 Axial compression.31 6.1.4 Bending moment.32 6.1.5 Shear force.34 6.1.6 Torsion.35 6.1.7 Local transverse forces.35 6.1.8 Combined tension and bending.38 6.1.9 Combined compression and bending.39 6.1.10 Combined shear force, axial force and bending moment.39 6.1.11 Combined bending moment and local load or support reaction.40
EN 1999-1-4: 2007 (E)
3 6.2 Buckling resistance.40 6.2.1 General.40 6.2.2 Axial compression.41 6.2.3 Bending and axial compression.41 6.3 Stressed skin design.42 6.3.1 General.42 6.3.2 Diaphragm action.42 6.3.3 Necessary conditions.43 6.3.4 Profiled aluminium sheet diaphragms.44 6.4 Perforated sheeting with the holes arranged in the shape of equilateral triangles.45 7 Serviceability limit states.46 7.1 General.46 7.2 Plastic deformation.46 7.3 Deflections.46 8 Joints with mechanical fasteners.47 8.1 General.47 8.2 Blind rivets.48 8.2.1 General.48 8.2.2 Design resistances of riveted joints loaded in shear.48 8.2.3 Design resistances for riveted joints loaded in tension.48 8.3 Self-tapping / self-drilling screws.49 8.3.1 General.49 8.3.2 Design resistance of screwed joints loaded in shear.49 8.3.3 Design resistance of screwed joints loaded in tension.50 9 Design assisted by testing.52 Annex A [normative] – Testing procedures.53 A.1 General.53 A.2 Tests on profiled sheets.53 A.2.1 General.53 A.2.2 Single span test.54 A.2.3 Double span test.54 A.2.4 Internal support test.54 A.2.5 End support test.56 A.3 Evaluation of test results.57 A.3.1 General.57 A.3.2 Adjustment of test results.57 A.3.3 Characteristic values.58 A.3.4 Design values.59 A.3.5 Serviceability.59 Annex B [informative] – Durability of fasteners.60 Bibliography.62
EN 1999-1-4: 2007 (E) 4 Foreword This European Standard (EN 1999-1-4:2007) has been prepared by Technical Committee CEN/TC250 « Structural Eurocodes », the secretariat of which is held by BSI.
This European Standard shall be given the status of a national standard, either by publication of an identical text or by endorsement, at the latest by August 2007, and conflicting national standards shall be withdrawn at the latest by March 2010. This European Standard supersedes ENV 1999-1-1:1998, ENV 1999-1-2:1998 and ENV 1999-2:1998. CEN/TC 250 is responsible for all Structural Eurocodes. According to the CEN/CENELEC Internal Regulations, the national standards organizations of the following countries are bound to implement this European Standard:
Austria, Bulgaria, Belgium, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italia, Latvia, Lithuania, Luxemburg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland and the United Kingdom
Background of the Eurocode programme In 1975, the Commission of the European Community decided on an action programme in the field of construction, based on article 95 of the Treaty. The objective of the programme was the elimination of technical obstacles to trade and the harmonisation of technical specifications. Within this action programme, the Commission took the initiative to establish a set of harmonised technical rules for the design of construction works, which, in a first stage, would serve as an alternative to the national rules in force in the Member States and, ultimately, would replace them.
For fifteen years, the Commission, with the help of a Steering Committee with Representatives of Member States, conducted the development of the Eurocodes programme, which led to the first generation of European codes in the 1980s.
In 1989, the Commission and the Member States of the EU and EFTA decided, on the basis of an agreement1 between the Commission and CEN, to transfer the preparation and the publication of the Eurocodes to the CEN through a series of Mandates, in order to provide them with a future status of European Standard (EN). This links de facto the Eurocodes with the provisions of all the Council’s Directives and/or Commission’s Decisions dealing with European standards (e.g. the Council Directive 89/106/EEC on construction products - CPD - and Council Directives 93/37/EEC, 92/50/EEC and 89/440/EEC on public works and services and equivalent EFTA Directives initiated in pursuit of setting up the internal market). The Structural Eurocode programme comprises the following standards generally consisting of a number of Parts: EN 1990 Eurocode 0: Basis of Structural Design
EN 1991 Eurocode 1: Actions on structures EN 1992 Eurocode 2: Design of concrete structures EN 1993 Eurocode 3: Design of steel structures EN 1994 Eurocode 4: Design of composite steel and concrete structures EN 1995 Eurocode 5: Design of timber structures EN 1996 Eurocode 6: Design of masonry structures EN 1997 Eurocode 7: Geotechnical design EN 1998 Eurocode 8: Design of structures for earthquake resistance EN 1999 Eurocode 9: Design of aluminium structures
1 Agreement between the Commission of the European Communities and the European Committee for Standardisation (CEN) concerning the work on EUROCODES for the design of building and civil engineering works (BC/CEN/03/89).
EN 1999-1-4: 2007 (E)
5 Eurocode standards recognise the responsibility of regulatory authorities in each Member State and have safeguarded their right to determine values related to regulatory safety matters at national level where these continue to vary from State to State. Status and field of application of Eurocodes
The Member States of the EU and EFTA recognise that Eurocodes serve as reference documents for the following purposes: - as a means to prove compliance of building and civil engineering works with the essential requirements of Council Directive 89/106/EEC, particularly Essential Requirement No.1 – Mechanical resistance and stability, and Essential Requirement No 2 – Safety in case of fire - as a basis for specifying contracts for the execution of construction works and related engineering services
- as a framework for drawing up harmonised technical specifications for construction products (En’s and ETA’s)
The Eurocodes, as far as they concern the construction works themselves, have a direct relationship with the Interpretative Documents2 referred to in Article 12 of the CPD, although they are of a different nature from harmonised product standards3. Therefore, technical aspects arising from the Eurocodes work need to be adequately considered by CEN Technical Committees and/or EOTA Working Groups working on product standards with a view to achieving full compatibility of these technical specifications with the Eurocodes.
The Eurocode standards provide common structural design rules for everyday use for the design of whole structures and component products of both a traditional and an innovative nature. Unusual forms of construc-tion or design conditions are not specifically covered and additional expert consideration will be required by the designer in such cases.
National standards implementing Eurocodes
The National Standards implementing Eurocodes will comprise the full text of the Eurocode (including any annexes), as published by CEN, which may be preceded by a National title page and National foreword, and may be followed by a National annex [informative].
The National Annex (informative)
may only contain information on those parameters which are left open in the Eurocode for national choice, known as Nationally Determined Parameters, to be used for the design of buildings and civil engineering works to be constructed in the country concerned, i.e. : –
values for partial factors and/or classes where alternatives are given in the Eurocode; –
values to be used where a symbol only is given in the Eurocode; –
geographical and climatic data specific to the Member State, e.g. snow map; –
the procedure to be used where alternative procedures are given in the Eurocode; –
references to non-contradictory complementary information to assist the user to apply the Eurocode.
Links between Eurocodes and harmonised technical specifications (EN’s and ETA’s) for products
There is a need for consistency between the harmonised technical specifications for construction products and the technical rules for works4. Furthermore, all the information accompanying the CE Marking of the
2 According to Art. 3.3 of the CPD, the essential requirements (ERs) shall be given concrete form in interpretative documents for the creation of the necessary links between the essential requirements and the mandates for harmonised ENs and ETAGs/ETAs. 3 According to Art. 12 of the CPD the interpretative documents shall : a) give concrete form to the essential requirements by harmonising the terminology and the technical bases and indicating classes or levels for each requirement where necessary ; b) indicate methods of correlating these classes or levels of requirement with the technical specifications, e.g. methods of calculation and of proof, technical rules for project design, etc. ; c) serve as a reference for the establishment of harmonised standards and guidelines for European technical approvals. The Eurocodes, de facto, play a similar role in the field of the ER 1 and a part of ER 2. 4 see Art.3.3 and Art.12 of the CPD, as well as clauses 4.2, 4.3.1, 4.3.2 and 5.2 of ID 1.
EN 1999-1-4: 2007 (E) 6 construction products which refer to Eurocodes shall clearly mention which Nationally Determined Parameters have been taken into account.
National Annex for EN 1999-1-4 This standard gives alternative procedures, values and recommendations for classes with notes indicating where national choices may have to be made. Therefore the National Standard implementing EN 1999-1-4 should have a National Annex containing all Nationally Determined Parameters to be used for the design of aluminium structures to be constructed in the relevant country.
National choice is allowed in EN 1999-1-4 through clauses:
2(3)
2(4)
2(5)
3.1(3)
7.3(3)
A.1(1)
A.3.4(3)
EN 1999-1-4: 2007 (E)
7 1 General
1.1 Scope
1.1.1 Scope of EN 1999
(1)P EN 1999 applies to the design of buildings and civil engineering and structural works in aluminium. It complies with the principles and requirements for the safety and serviceability of structures, the basis of their design and verification that are given in EN 1990 – Basis of structural design.
(2) EN 1999 is only concerned with requirements for resistance, serviceability, durability and fire resistance of aluminium structures. Other requirements, e.g. concerning thermal or sound insulation, are not considered.
(3) EN 1999 is intended to be used in conjunction with: – EN 1990 “Basis of structural design” – EN 1991 “Actions on structures” – European Standards construction products relevant for aluminium structures – EN 1090-1: Execution of steel structures and aluminium structures – Part 1: Requirements for conformity assessment of structural components5 – EN 1090-3: Execution of steel structures and aluminium structures – Part 3: Technical requirements for aluminium structures5
(4) EN 1999 is subdivided in five parts: EN 1999-1-1 Design of Aluminium Structures: General structural rules. EN 1999-1-2 Design of Aluminium Structures: Structural fire design. EN 1999-1-3 Design of Aluminium Structures: Structures susceptible to fatigue. EN 1999-1-4 Design of Aluminium Structures: Cold-formed structural sheeting. EN 1999-1-5 Design of Aluminium Structures: Shell structures.
1.1.2 Scope of EN 1999-1-4
(1)P EN 1999-1-4 gives design requirements for cold-formed trapezoidal aluminium sheeting. It applies to cold-formed aluminium products made from hot rolled or cold rolled sheet or strip that have been cold-formed by such processes as cold-rolled forming or press-breaking. The execution of aluminium structures made of cold-formed sheeting is covered in EN 1090-3.
NOTE The rules in this part complement the rules in other parts of EN 1999-1.
(2) Methods are also given for stressed-skin design using aluminium sheeting as a structural diaphragm.
(3) This part does not apply to cold-formed aluminium profiles like C-, Z- etc profiles nor cold-formed and welded circular or rectangular hollow sections.
(4) EN 1999-1-4 gives methods for design by calculation and for design assisted by testing. The methods for the design by calculation apply only within stated ranges of material properties and geometrical properties for which sufficient experience and test evidence is available. These limitations do not apply to design by testing.
(5) EN 1999-1-4 does not cover load arrangement for loads during execution and maintenance.
5 To be published
EN 1999-1-4: 2007 (E) 8 1.2 Normative references
(1) The following referenced documents are indispensable for the application of this document. For dated references, only the edition cited applies. For undated references, the latest edition of the referenced document (including any amendments) applies.
1.2.1 General references EN 1090-1:
Execution of steel structures and aluminium structures – Part 1: Requirements for conformity assessment of structural components6 EN 1090-3:
Execution of steel structures and aluminium structures – Part 3: Technical requirements for aluminium structures6 1.2.2 References on structural design EN 1990
Eurocode 0 - Basis of structural design EN 1991
Eurocode 1 – Action on structures – All parts EN 1995-1-1
Eurocode 5: Design of timber structures - Part 1-1 General rules and rules for buildings EN 1999-1-1
Eurocode 9: Design of aluminium structures - Part 1-1 General structural rules 1.2.3 Materials and materials testing EN 485-2:1994 Aluminium and aluminium alloys - Sheet, strip and plate - Part 2: Mechanical properties EN 508-2:2000 Roofing products from metal sheet - Specification for self-supporting products of steel, aluminium or stainless steel sheet - Part 2: Aluminium EN 1396:1996 Aluminium and aluminium alloys - Coil coated sheet and strip for general applications - Specifications EN 10002-1
Metallic materials - Tensile testing - Part 1: Method of test at ambient temperature EN 10088 Stainless steels - Part 1: List of stainless steels 1.2.4 References on fasteners EN ISO 1479 Hexagon head tapping screws EN ISO 1481 Slotted pan head tapping screws EN ISO 15480 Hexagon washer head drilling screws with tapping screw thread EN ISO 15481 Cross recessed pan head drilling screws with tapping screw thread EN ISO 15973 Closed end blind rivets with break pull mandrel and protruding head EN ISO 15974 Closed end blind rivets with break pull mandrel and countersunk head EN ISO 15977 Open end blind rivets with break pull mandrel and protruding head EN ISO 15978 Open end blind rivets with break pull mandrel and countersunk head EN ISO 15981 Open end blind rivets with break pull mandrel and protruding head EN ISO 15982 Open end blind rivets with break pull mandrel and countersunk head ISO 7049:1994 Cross recessed pan head tapping screws 1.2.5 Other references EN ISO 12944-2 Paints and varnishes - Corrosion protection of steel structures by protective paint systems - Part 2: Classification of environments
6 To be published
EN 1999-1-4: 2007 (E)
9
1.3 Terms and definitions
Supplementary to EN 1999-1-1, for the purposes of EN 1999-1-4, the following definitions apply: 1.3.1
base material the flat sheet aluminium material out of which profiled sheets are made by cold forming 1.3.2
proof strength of base material the 0,2
...
SLOVENSKI STANDARD
SIST EN 1999-1-4:2007
01-maj-2007
1DGRPHãþD
SIST ENV 1999-1-1:2002
SIST ENV 1999-1-2:2002
SIST ENV 1999-2:2002
(YURNRG 3URMHNWLUDQMHNRQVWUXNFLML]DOXPLQLMHYLK]OLWLQGHO +ODGQR
REOLNRYDQHNRQVWUXNFLMVNHSORþHYLQH
Eurocode 9 - Design of aluminium structures - Part 1-4: Cold-formed structural sheeting
Eurocode 9 - Bemessung und Konstruktion von Aluminiumtragwerken -Teil 1-4:
Kaltgeformte Profiltafeln
Eurocode 9 - Calcul des structures en aluminium - Partie 1-4: Les structures a plaques
formées a froid
Ta slovenski standard je istoveten z: EN 1999-1-4:2007
ICS:
91.010.30 7HKQLþQLYLGLNL Technical aspects
91.080.10 Kovinske konstrukcije Metal structures
SIST EN 1999-1-4:2007 en,fr,de
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
---------------------- Page: 1 ----------------------
EUROPÄISCHE NORM
EN 1999-1-4
EUROPEAN STANDARD
NORME EUROPÉENNE
Februar 2007
ICS 91.010.30; 93.020
Deutsche Fassung
Eurocode 9 - Bemessung und Konstruktion von
Aluminiumtragwerken -Teil 1-4: Kaltgeformte Profiltafeln
Eurocode 9 - Design of aluminium structures - Part 1-4: Eurocode 9 - Calcul des structures en aluminium - Partie 1-
Cold-formed structural sheeting 4: Les structures à plaques formées à froid
Diese Europäische Norm wurde vom CEN am 12.November 2006 angenommen.
Die CEN-Mitglieder sind gehalten, die CEN/CENELEC-Geschäftsordnung zu erfüllen, in der die Bedingungen festgelegt sind, unter denen
dieser Europäischen Norm ohne jede Änderung der Status einer nationalen Norm zu geben ist. Auf dem letzen Stand befindliche Listen
dieser nationalen Normen mit ihren bibliographischen Angaben sind beim Management-Zentrum des CEN oder bei jedem CEN-Mitglied auf
Anfrage erhältlich.
Diese Europäische Norm besteht in drei offiziellen Fassungen (Deutsch, Englisch, Französisch). Eine Fassung in einer anderen Sprache,
die von einem CEN-Mitglied in eigener Verantwortung durch Übersetzung in seine Landessprache gemacht und dem Zentralsekretariat
mitgeteilt worden ist, hat den gleichen Status wie die offiziellen Fassungen.
CEN-Mitglieder sind die nationalen Normungsinstitute von Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland, Frankreich,
Griechenland, Irland, Island, Italien, Lettland, Litauen, Luxemburg, Malta, den Niederlanden, Norwegen, Österreich, Polen, Portugal,
Rumänien, Schweden, der Schweiz, der Slowakei, Slowenien, Spanien, der Tschechischen Republik, Ungarn, dem Vereinigten Königreich
und Zypern.
EUROPÄISCHES KOMITEE FÜR NORMUNG
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
Management-Zentrum: rue de Stassart, 36 B-1050 Brüssel
© 2007 CEN Alle Rechte der Verwertung, gleich in welcher Form und in welchem Ref. Nr. EN 1999-1-4:2007 D
Verfahren, sind weltweit den nationalen Mitgliedern von CEN vorbehalten.
---------------------- Page: 2 ----------------------
EN 1999-1-4:2007

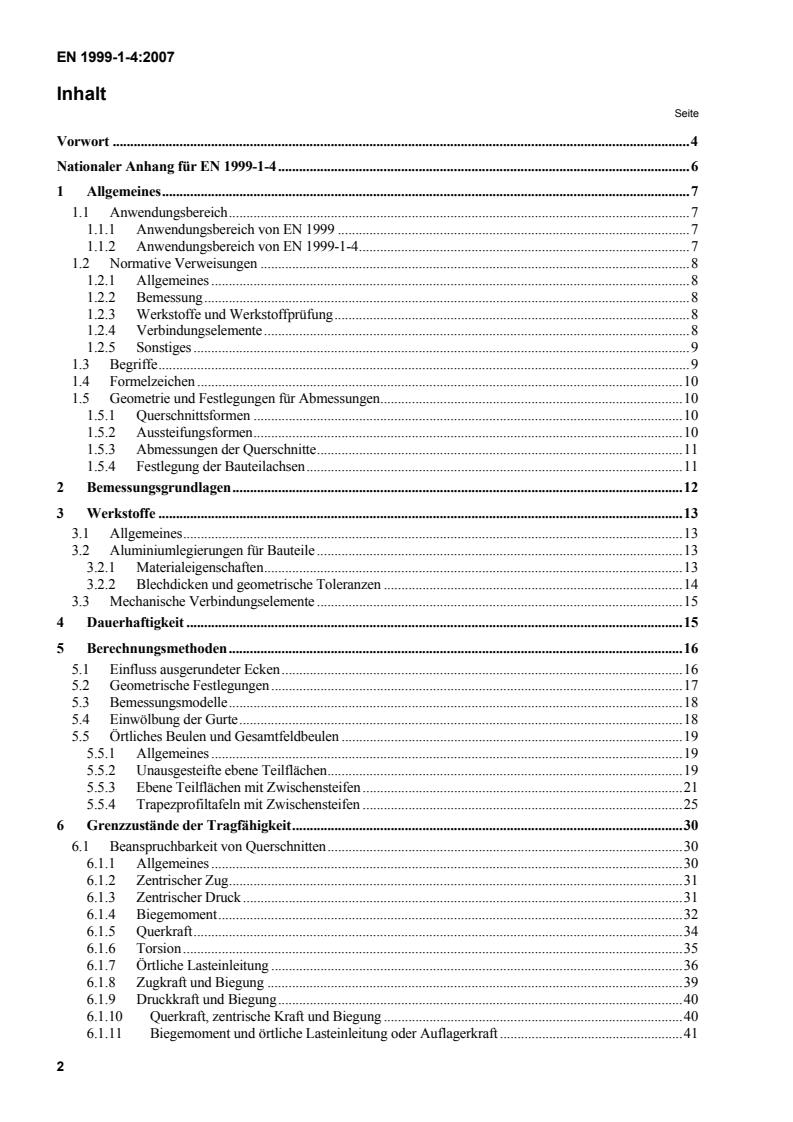

Inhalt
Seite
Vorwort .4
Nationaler Anhang für EN 1999-1-4.6
1 Allgemeines.7
1.1 Anwendungsbereich.7
1.1.1 Anwendungsbereich von EN 1999 .7
1.1.2 Anwendungsbereich von EN 1999-1-4.7
1.2 Normative Verweisungen .8
1.2.1 Allgemeines .8
1.2.2 Bemessung.8
1.2.3 Werkstoffe und Werkstoffprüfung.8
1.2.4 Verbindungselemente.8
1.2.5 Sonstiges .9
1.3 Begriffe.9
1.4 Formelzeichen .10
1.5 Geometrie und Festlegungen für Abmessungen.10
1.5.1 Querschnittsformen .10
1.5.2 Aussteifungsformen.10
1.5.3 Abmessungen der Querschnitte.11
1.5.4 Festlegung der Bauteilachsen.11
2 Bemessungsgrundlagen.12
3 Werkstoffe .13
3.1 Allgemeines.13
3.2 Aluminiumlegierungen für Bauteile .13
3.2.1 Materialeigenschaften.13
3.2.2 Blechdicken und geometrische Toleranzen .14
3.3 Mechanische Verbindungselemente .15
4 Dauerhaftigkeit .15
5 Berechnungsmethoden.16
5.1 Einfluss ausgerundeter Ecken.16
5.2 Geometrische Festlegungen .17
5.3 Bemessungsmodelle.18
5.4 Einwölbung der Gurte.18
5.5 Örtliches Beulen und Gesamtfeldbeulen .19
5.5.1 Allgemeines .19
5.5.2 Unausgesteifte ebene Teilflächen.19
5.5.3 Ebene Teilflächen mit Zwischensteifen .21
5.5.4 Trapezprofiltafeln mit Zwischensteifen .25
6 Grenzzustände der Tragfähigkeit.30
6.1 Beanspruchbarkeit von Querschnitten.30
6.1.1 Allgemeines .30
6.1.2 Zentrischer Zug.31
6.1.3 Zentrischer Druck.31
6.1.4 Biegemoment.32
6.1.5 Querkraft.34
6.1.6 Torsion.35
6.1.7 Örtliche Lasteinleitung .36
6.1.8 Zugkraft und Biegung .39
6.1.9 Druckkraft und Biegung.40
6.1.10 Querkraft, zentrische Kraft und Biegung .40
6.1.11 Biegemoment und örtliche Lasteinleitung oder Auflagerkraft .41
2
---------------------- Page: 3 ----------------------
EN 1999-1-4:2007
Seite
6.2 Beanspruchbarkeit bezüglich Knicken .41
6.2.1 Allgemeines .41
6.2.2 Zentrischer Druck .42
6.2.3 Biegung und zentrischer Druck.43
6.3 Schubfelder.43
6.3.1 Allgemeines .43
6.3.2 Scheibenwirkung .44
6.3.3 Voraussetzungen.44
6.3.4 Schubfelder aus Aluminium-Profiltafeln .45
6.4 Gelochte Profiltafeln mit Lochanordnung in Form gleichseitiger Dreiecke.46
7 Gebrauchstauglichkeit.47
7.1 Allgemeines.47
7.2 Plastische Verformungen .47
7.3 Durchbiegungen .47
8 Verbindungen mit mechanischen Verbindungselementen .48
8.1 Allgemeines.48
8.2 Blindniete.49
8.2.1 Allgemeines .49
8.2.2 Bemessungswerte für scherbeanspruchte Nietverbindungen.49
8.2.3 Bemessungswerte für zugbeanspruchte Nietverbindungen .49
8.3 Gewindeformende Schrauben / Bohrschrauben .50
8.3.1 Allgemeines .50
8.3.2 Bemessungswerte für scherbeanspruchte Schraubverbindungen .50
8.3.3 Bemessungswerte für zugbeanspruchte Schraubverbindungen.51
9 Versuchsgestützte Bemessung .53
Anhang A (normativ) Versuchsaufbau und -durchführung .54
A.1 Allgemeines.54
A.2 Versuche mit Profiltafeln .54
A.2.1 Allgemeines.54
A.2.2 Einfeldträgerversuch.55
A.2.3 Zweifeldträgerversuch.55
A.2.4 Ersatzträgerversuch.55
A.2.5 Endauflagerversuche.57
A.3 Allgemeines.58
A.3.1 Allgemeines.58
A.3.2 Normierung der Versuchsergebnisse.58
A.3.3 Charakteristische Werte.59
A.3.4 Bemessungswerte.60
A.3.5 Gebrauchstauglichkeit.60
Anhang B (informativ) Dauerhaftigkeit von Verbindungselementen .61
Bibliographie.63
3
---------------------- Page: 4 ----------------------
EN 1999-1-4:2007
Vorwort
Diese Europäische Norm (EN 1999-1-4:2006) wurde vom Technischen Komitee CEN /TC 250 „Eurocodes
für den konstruktiven Ingenieurbau“, dessen Sekretariat vom BSI gehalten wird, erarbeitet.
Diese Europäische Norm muss entweder durch Veröffentlichung eines identischen Textes oder durch
Anerkennung bis spätestens Juni 2007 den Status einer nationalen Norm erhalten, und entgegenstehende
nationale Normen müssen bis spätestens März 2010 zurückgezogen werden.
Diese Europäische Norm ersetzt keine bestehende Europäische Norm.
CEN/TC 250 ist für die Erarbeitung aller Eurocodes für den konstruktiven Ingenieurbau zuständig.
Entsprechend der CEN/CENELEC-Geschäftsordnung sind die nationalen Normungsinstitute der folgenden
Länder gehalten, diese Europäische Norm zu übernehmen: Belgien, Dänemark, Deutschland, Estland,
Finnland, Frankreich, Griechenland, Irland, Island, Italien, Lettland, Litauen, Luxemburg, Malta,
Niederlande, Norwegen, Österreich, Polen, Portugal, Rumänien, Schweden, Schweiz, Slowakei, Slowenien,
Spanien, Tschechische Republik, Ungarn, Vereinigtes Königreich und Zypern.
Hintergrund des Eurocode-Programms
Im Jahre 1975 beschloss die Kommission der Europäischen Gemeinschaften, für das Bauwesen ein
Aktionsprogramm auf der Grundlage des Artikels 95 der Römischen Verträge durchzuführen. Das Ziel des
Programms war die Beseitigung technischer Handelshemmnisse und die Harmonisierung technischer
Spezifikationen.
Im Rahmen dieses Aktionsprogramms leitete die Kommission die Bearbeitung von harmonisierten
technischen Regelwerken für die Tragwerksplanung von Bauwerken ein, die im ersten Schritt als Alternative
zu den in den Mitgliedsländern geltenden Regeln dienen und diese schließlich ersetzen sollten.
15 Jahre lang leitete die Kommission mit Hilfe eines Lenkungsausschusses mit Vertretern der
Mitgliedsländer die Entwicklung des Eurocode-Programms, das in den 80er Jahren des zwanzigsten
Jahrhunderts zu der ersten Eurocode-Generation führte.
Im Jahre 1989 entschieden sich die Kommission und die Mitgliedsländer der Europäischen Union und der
EFTA, die Entwicklung und Veröffentlichung der Eurocodes über eine Reihe von Mandaten an CEN zu
übertragen, damit diese den Status von Europäischen Normen (EN) erhielten. Grundlage war eine
1
Vereinbarung zwischen der Kommission und CEN. Dieser Schritt verknüpft die Eurocodes de facto mit den
Regelungen der Richtlinien des Rates und mit den Kommissionsentscheidungen, die die Europäischen
Normen behandeln (z. B. die Richtlinie des Rates 89/106/EWG zu Bauprodukten (Bauproduktenrichtlinie),
die Richtlinien des Rates 93/37/EWG, 92/50/EWG und 89/440/EWG zur Vergabe öffentlicher Aufträge und
Dienstleistungen und die entsprechenden EFTA-Richtlinien, die zur Einrichtung des Binnenmarktes
eingeführt wurden).
Das Eurocode-Programm umfasst die folgenden Normen, die in der Regel aus mehreren Teilen bestehen:
EN 1990 Eurocode 0: Grundlagen der Tragwerksplanung
EN 1991 Eurocode 1: Einwirkungen auf Tragwerke
EN 1992 Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken
1 Vereinbarung zwischen der Kommission der Europäischen Gemeinschaften und dem Europäischen Komitee für
Normung (CEN) zur Bearbeitung der Eurocodes für die Tragwerksplanung von Hochbauten und Ingenieurbauwerken
(BC/CEN/03/89).
4
---------------------- Page: 5 ----------------------
EN 1999-1-4:2007
EN 1993 Eurocode 3: Bemessung und Konstruktion von Stahlbauten
EN 1994 Eurocode 4: Bemessung und Konstruktion von Verbundtragwerken aus Stahl und Beton
EN 1995 Eurocode 5: Bemessung und Konstruktion von Holzbauwerken
EN 1996 Eurocode 6: Bemessung und Konstruktion von Mauerwerksbauten
EN 1997 Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik
EN 1998 Eurocode 8: Auslegung von Bauwerken gegen Erdbeben
EN 1999 Eurocode 9: Bemessung und Konstruktion von Aluminiumtragwerken
Die EN-Eurocodes berücksichtigen die Verantwortlichkeit der Bauaufsichtsorgane in den Mitgliedsländern
und haben deren Recht zur nationalen Festlegung sicherheitsbezogener Werte berücksichtigt, so dass diese
Werte von Land zu Land unterschiedlich bleiben können.
Status und Gültigkeitsbereich der Eurocodes
Die Mitgliedsländer der EU und der EFTA betrachten die Eurocodes als Bezugsdokumente für folgende
Zwecke:
— als Mittel zum Nachweis der Übereinstimmung von Hoch- und Ingenieurbauten mit den wesentlichen
Anforderungen der Richtlinie des Rates 89/106/EWG, besonders mit der wesentlichen Anforderung Nr. 1.
Mechanische Festigkeit und Standsicherheit und der wesentlichen Anforderung Nr. 2. Brandschutz;
— als Grundlage für die Spezifizierung von Verträgen für die Ausführung von Bauwerken und die dazu
erforderlichen Ingenieurleistungen;
— als Rahmenbedingung für die Erstellung harmonisierter, technischer Spezifikationen für Bauprodukte (ENs
und ETAs).
Die Eurocodes haben, da sie sich auf Bauwerke beziehen, eine direkte Verbindung zu den
2
Grundlagendokumenten , auf die in Artikel 12 der Bauproduktenrichtlinie hingewiesen wird, wenn sie auch
3
anderer Art sind als die harmonisierten Produktnormen . Daher sind die technischen Gesichtspunkte, die sich
aus den Eurocodes ergeben, von den Technischen Komitees von CEN und den Arbeitsgruppen von EOTA,
die an Produktnormen arbeiten, zu beachten, damit diese Produktnormen mit den Eurocodes vollständig
kompatibel sind.
Die Eurocodes liefern Regelungen für den Entwurf, die Berechnung und die Bemessung von kompletten
Tragwerken und Bauteilen, die sich für die tägliche Anwendung eignen. Sie gehen auf traditionelle
Bauweisen und Aspekte innovativer Anwendungen ein, liefern aber keine vollständigen Regelungen für
ungewöhnliche Baulösungen und Entwurfsbedingungen. Für diese Fälle können zusätzliche Spezial-
kenntnisse für den Bauplaner erforderlich sein.
2 Entsprechend Artikel 3.3 der Bauproduktenrichtlinie sind die wesentlichen Anforderungen in Grundlagendokumenten
zu konkretisieren, um damit die notwendigen Verbindungen zwischen den wesentlichen Anforderungen und den
Mandaten für die Erstellung harmonisierter Europäischer Normen und Richtlinien für die europäische Zulassung selbst
zu schaffen.
3 Nach Artikel 12 der Bauproduktenrichtlinie haben die Grundlagendokumente
a) die wesentlichen Anforderungen zu konkretisieren, indem die Begriffe und, soweit erforderlich, die technische
Grundlage für Klassen und Anforderungsstufen vereinheitlicht werden,
b) Methoden zur Verbindung dieser Klassen oder Anforderungsstufen mit technischen Spezifikationen anzugeben,
z. B. Berechnungs- oder Nachweisverfahren, technische Entwurfsregeln usw.,
c) als Bezugsdokumente für die Erstellung harmonisierter Normen oder Richtlinien für Europäische Technische
Zulassungen zu dienen.
Die Eurocodes spielen de facto eine ähnliche Rolle für die wesentliche Anforderung Nr. 1 und einen Teil der
wesentlichen Anforderung Nr. 2.
5
---------------------- Page: 6 ----------------------
EN 1999-1-4:2007
Nationale Fassungen der Eurocodes
Die Nationale Fassung eines Eurocodes enthält den vollständigen Text des Eurocodes (einschließlich aller
Anhänge), so wie von CEN veröffentlicht, möglicherweise mit einer nationalen Titelseite und einem
nationalen Vorwort sowie einem (informativen) Nationalen Anhang.
Der (informative) Nationale Anhang darf nur Hinweise zu den Parametern geben, die im Eurocode für
nationale Entscheidungen offen gelassen wurden. Diese so genannten national festzulegenden Parameter
(NDP) gelten für die Tragwerksplanung von Hochbauten und Ingenieurbauten in dem Land, in dem sie
erstellt werden. Sie umfassen:
— Zahlenwerte für die Teilsicherheitsbeiwerte und/oder Klassen, wo die Eurocodes Alternativen eröffnen,
— Zahlenwerte, wo die Eurocodes nur Symbole angeben,
— landesspezifische geographische und klimatische Daten, die nur für ein Mitgliedsland gelten, z. B.
Schneekarten,
— die Vorgehensweise, wenn die Eurocodes mehrere Verfahren zur Wahl anbieten,
— Vorschriften zur Verwendung der informativen Anhänge,
— Hinweise zur Anwendung der Eurocodes, soweit diese die Eurocodes ergänzen und ihnen nicht
widersprechen.
Verhältnis zwischen den Eurocodes und den harmonisierten Technischen Spezifikationen
für Bauprodukte (ENs und ETAs)
Es besteht die Notwendigkeit, dass die harmonisierten Technischen Spezifikationen für Bauprodukte und die
4
konsistent sind. Insbesondere sollten alle Hinweise, die
technischen Regelungen für die Tragwerksplanung
mit der CE-Kennzeichnung von Bauprodukten verbunden sind und die die Eurocodes in Bezug nehmen, klar
erkennen lassen, welche national festzulegenden Parameter (NDP) zugrunde liegen.
Nationaler Anhang für EN 1999-1-4
Diese Norm enthält alternative Verfahren, Zahlenwerte und Empfehlungen für Klassen zusammen mit
Hinweisen, an welchen Stellen nationale Festlegungen möglicherweise getroffen werden müssen. Deshalb
sollte die jeweilige nationale Ausgabe von EN 1999-1-4 einen Nationalen Anhang mit allen national
festzulegenden Parametern enthalten, die für die Bemessung und Konstruktion von Aluminiumtragwerken,
die in dem Ausgabeland gebaut werden sollen, erforderlich sind.
Nationale Festlegungen sind nach EN 1999-1-4 in den folgenden Abschnitten vorgesehen:
2(3)
2(4)
2(5)
3.1(3)
7.3(3)
A.1(1)
A.3.4(3)
4 Siehe Artikel 3.3 und Art. 12 der Bauproduktenrichtlinie ebenso wie die Abschnitte 4.2, 4.3.1, 4.3.2 und 5.2 des
Grundlagendokumentes Nr. 1.
6
---------------------- Page: 7 ----------------------
EN 1999-1-4:2007
1 Allgemeines
1.1 Anwendungsbereich
1.1.1 Anwendungsbereich von EN 1999
(1)P EN 1999 gilt für den Entwurf, die Berechnung und die Bemessung von Bauwerken und Tragwerken aus
Aluminium. Sie entspricht den Grundsätzen und Anforderungen an die Tragfähigkeit und Gebrauchs-
tauglichkeit von Tragwerken, sowie den Grundlagen für ihre Bemessung und Nachweise, die in EN 1990 —
Grundlagen der Tragwerksplanung — enthalten sind.
(2) EN 1999 behandelt ausschließlich Anforderungen an die Tragfähigkeit, die Gebrauchstauglichkeit, die
Dauerhaftigkeit und den Feuerwiderstand von Tragwerken aus Aluminium. Andere Anforderungen, wie z. B.
Wärmeschutz oder Schallschutz, werden nicht behandelt.
(3) EN 1999 gilt in Verbindung mit folgenden Regelwerken:
— EN 1990 „Grundlagen der Tragwerksplanung“
— EN 1991 „Einwirkungen auf Tragwerke“
— Europäische Normen für Bauprodukte, die für Aluminiumtragwerke Verwendung finden
— EN 1090-1 Ausführung von Stahltragwerken und Aluminiumtragwerken — Teil 1: Konformitäts-
5
nachweisverfahren für tragende Bauteile
— EN 1090-3 Ausführung von Stahltragwerken und Aluminiumtragwerken — Teil 3: Technische
5
Anforderungen für Aluminiumtragwerke
(4) EN 1999 ist in fünf Teile gegliedert:
EN 1999-1-1 Bemessung und Konstruktion von Aluminiumtragwerken — Allgemeine Bemessungsregeln
EN 1999-1-2 Bemessung und Konstruktion von Aluminiumtragwerken — Tragwerksbemessung für den
Brandfall
EN 1999-1-3 Bemessung und Konstruktion von Aluminiumtragwerken — Ermüdungsbeanspruchte
Tragwerke
EN 1999-1-4 Bemessung und Konstruktion von Aluminiumtragwerken — Kaltgeformte Profiltafeln
EN 1999-1-5 Bemessung und Konstruktion von Aluminiumtragwerken — Schalen.
1.1.2 Anwendungsbereich von EN 1999-1-4
(1)P EN 1999-1-4 behandelt die Bemessung kaltgeformter Aluminium-Trapezprofile. Die Bemessungs-
methoden sind anwendbar für profilierte Produkte, die aus kalt- oder warmgewalztem Vormaterial durch
Kaltumformung wie Rollformen oder Abkanten hergestellt sind. Die Ausführung von Aluminium-
konstruktionen aus kaltgeformten Profiltafeln ist in EN 1090-3 behandelt.
ANMERKUNG Die in diesem Teil angegebenen Regeln ergänzen die Regeln der übrigen Teile von EN 1999-1.
(2) Es werden auch Bemessungsregeln für die Scheibentragfähigkeit von Schubfeldern aus Aluminium-
Profiltafeln angegeben.
(3) Dieser Teil gilt nicht für stabförmige Kaltprofile mit C-, Z- oder ähnlichen Profilquerschnitten sowie
kaltgeformte und geschweißte Rund- oder Rechteckhohlquerschnitte aus Aluminium.
(4) EN 1999-1-4 beschreibt Verfahren für die rechnerische und die versuchsgestützte Bemessung. Die
rechnerischen Bemessungsverfahren gelten nur in den angegebenen Grenzen für die Werkstoffkennwerte und
5 ZZ. in Vorbereitung.
7
---------------------- Page: 8 ----------------------
EN 1999-1-4:2007
geometrischen Verhältnisse, für die ausreichende Erfahrung und Versuchsergebnisse vorhanden sind. Diese
Einschränkungen gelten nicht für die versuchsgestützte Bemessung.
(5) EN 1999-1-4 beinhaltet keine Lastannahmen für Montage und Gebrauch.
1.2 Normative Verweisungen
(1) Die folgenden zitierten Dokumente sind für die Anwendung dieses Dokuments erforderlich. Bei datierten
Verweisungen gilt nur die in Bezug genommene Ausgabe. Bei undatierten Verweisungen gilt die letzte
Ausgabe des in Bezug genommenen Dokuments (einschließlich aller Änderungen).
1.2.1 Allgemeines
EN 1090-1 Ausführung von Stahltragwerken und Aluminiumtr
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
