Overview
ISO 10787-3:1994 is an international standard developed by the International Organization for Standardization (ISO) that specifies the dimensions for guides used in heald frames, which are components of textile machinery. Heald frames are essential parts of weaving machines, supporting and guiding the healds-wires or plates with eyes through which warp yarns pass. The guides play a critical role by providing supplemental guidance to the heald frames, ensuring precise and consistent fabric manufacture.
This standard is part 3 of the ISO 10787 series focused specifically on Textile machinery and accessories – Heald frames. It aims to harmonize the dimensions and tolerances of these guides, facilitating interchangeability and compatibility between textile machinery components worldwide.
Key Topics
Scope and Purpose
Defines the dimensions and specifications for heald frame guides to ensure uniformity in design and manufacture.Normative References
Includes references to related parts of ISO 10787 and ISO 2768-1, which provide coordinated dimensions for heald frame components and general tolerances for linear and angular dimensions respectively.Dimensional Specifications

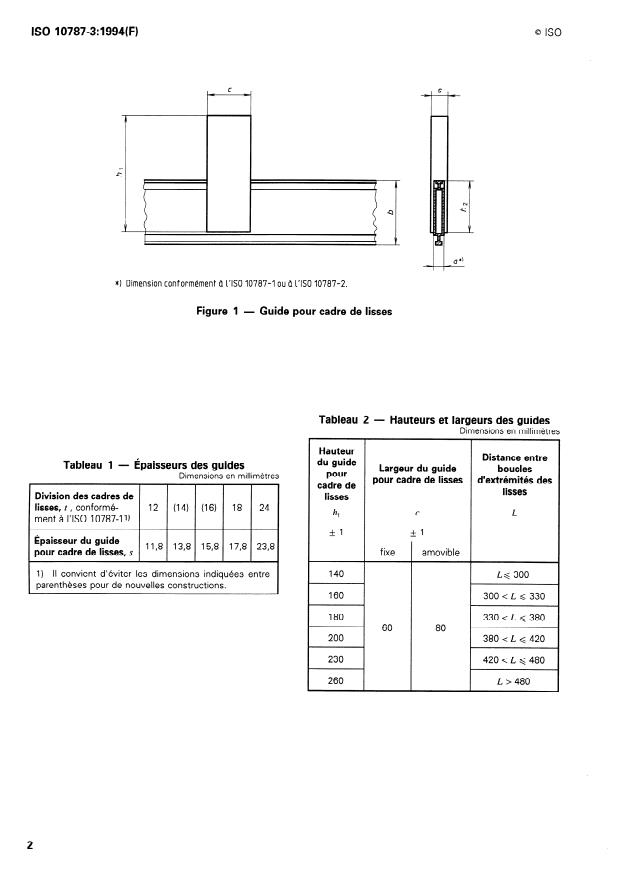

Detailed measurements such as the height, width, thickness, and distance between guide components are standardized, based on the pitch of the harness and frame sizes. These specifications are critical to the functionality and durability of the guides.Designation Format
Provides guidelines on how to designate and order heald frame guides, including format for dimensions and reference to this part of the standard for clarity and traceability.Tolerances and Manufacturing Precision
Specifies tolerant ranges and medium-class limits to ensure manufacturability without sacrificing quality or compatibility.
Applications
Textile Machinery Manufacturing
Manufacturers of weaving machines and their accessories use ISO 10787-3 to design and produce heald frame guides that are compatible across different equipment and models.Machine Maintenance and Replacement
Facilitates sourcing and replacement of heald frame guides by providing standardized dimensions, helping to reduce downtime and maintain production efficiency in weaving operations.Quality Assurance and Compliance
Helps quality control engineers verify that the manufactured guides meet international benchmarks, ensuring both safety and performance in textile production lines.International Trade and Supply Chain
Supports global supply chains by establishing common dimensions, reducing technical barriers to trade of textile machinery parts.
Related Standards
ISO 10787-1:1994
Covers heald-carrying rod fixed to the frame stave by rod support and coordinated dimensions relevant to heald frames.ISO 10787-2:1994
Specifies dimensions for heald-carrying rods fixed directly on the frame stave, complementing the guides detailed in Part 3.ISO 2768-1:1989
Provides general tolerances for linear and angular dimensions without individual tolerance indications, applicable to parts specified under ISO 10787-3.
Practical Value
By adhering to ISO 10787-3:1994, manufacturers and users of textile machinery gain several advantages:
- Interchangeability: Ensures heald frame guides fit a variety of machines without customization.
- Consistency: Maintains product quality and machine performance through uniform component dimensions.
- Efficiency: Simplifies design processes by referencing standardized sizes and tolerances.
- Global Compatibility: Aligns with international textile industry requirements, facilitating export and collaboration.
- Supply Chain Simplification: Streamlines procurement and inventory management by standardizing part specifications.
Keywords: ISO 10787-3, textile machinery standards, heald frames, heald frame guides, weaving machine accessories, guide dimensions, textile machinery components, international standards for textile manufacturing, heald frame design, ISO textile standards.
ISO 10787-3:1994 - Textile machinery and accessories -- Heald frames
ISO 10787-3:1994 - Matériel pour l'industrie textile -- Cadres de lisses
ISO 10787-3:1994 - Matériel pour l'industrie textile -- Cadres de lisses
Frequently Asked Questions
ISO 10787-3:1994 is a standard published by the International Organization for Standardization (ISO). Its full title is "Textile machinery and accessories - Heald frames - Part 3: Guides for heald frames". This standard covers: Specifies the dimensions of guides for heald frames, which are used for supplemental guidance of heald frames.
Specifies the dimensions of guides for heald frames, which are used for supplemental guidance of heald frames.
ISO 10787-3:1994 is classified under the following ICS (International Classification for Standards) categories: 59.120.30 - Looms. Weaving machines. The ICS classification helps identify the subject area and facilitates finding related standards.
You can purchase ISO 10787-3:1994 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
INTERNATIONAL
ISO
STANDARD 10787-3
First edition
1994-12-15
Textile machinery and accessories -
Heald frames -
Part 3:
Guides for heald frames
Matkriel pour I ’industrie textile - Cadres de lisses -
Partie 3: Guides pour cadres de lisses
Reference number
ISO 10787=3:1994(E)

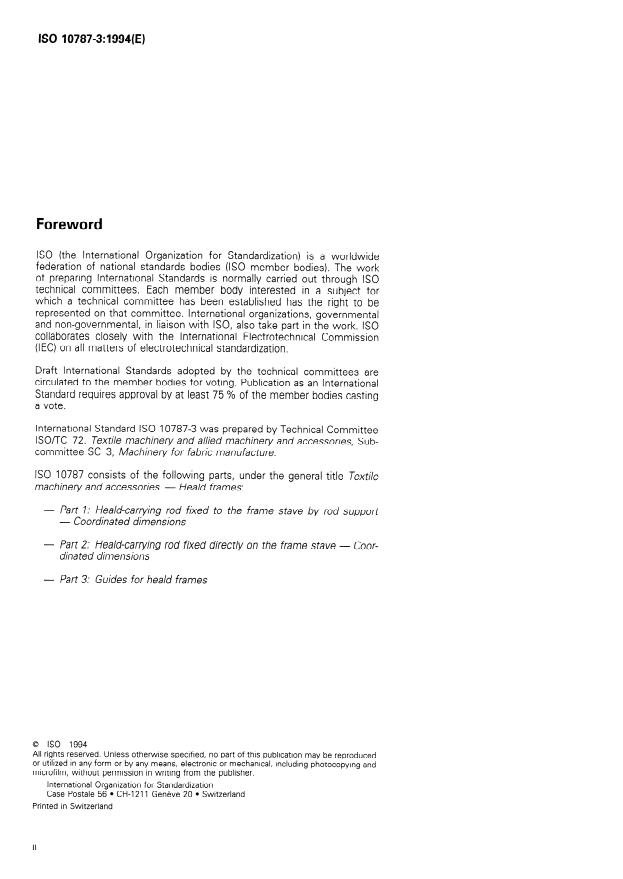

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 10787-3 was prepared by Technical Committee
lSO/TC 72, Textile machinery and allied machinery and accessories, Sub-
committee SC 3, Machinery for fabric manufacture.
ISO 10787 consists of the following Parts, under the general title Textile
machinery and accessories - Heald frames:
- Part 7: Heald-carrying rod fixed to the frame stave &y rod support
- Coordina ted dimensions
- Part 2: Heald-carrying rod fixed directly on the frame stave - Coor-
dina ted dimensions
- Part 3: Guides for heald frames
0 ISO 1994
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronie or mechanrcal, rncluding photocopyrng and
microfilm, without permrssion in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-l 211 Geneve 20 l Switzerland
Printed in Switzerland
ISO 10787=3:1994(E)
INTERNATIONAL STANDARD 0 ISO
Heald frames -
Textile machinery and accessories -
Part 3:
Guides for heald frames
ISO 2768-1 :1989, General tolerantes - Part 1: Tol-
1 Scope
erances for linear and anguiar dimensions without in-
dividual tolerante indica tions.
This part of ISO 10787 specifies the dimensions of
guides for heald frames, which are used for supple-
ISO 10787-1: 1994, Textile machinery and accessories
mental guidance of heald frames.
- Heald frames - Part 1: Heald-carrying rod fixed to
the frame stave b y rod support - Coordinated di-
mensrons.
2 Normative references
ISO 10787-2: 1994, Textile machinery and accessories
- Heald frames - Part 2: Heald-carrying rod fixed
The following Standards
...
NORME ISO
10787-3
INTERNATIONALE
Première édition
1994-12-15
Matériel pour l’industrie textile - Cadres
de lisses -
Partie 3:
Guides pour cadres de lisses
Textile machinery and accessories - Heald frames -
Part 3: Guides for heald frames
Numéro de référence
OS0 10787-3:1994(F)
ISO 10787=3:1994(F)

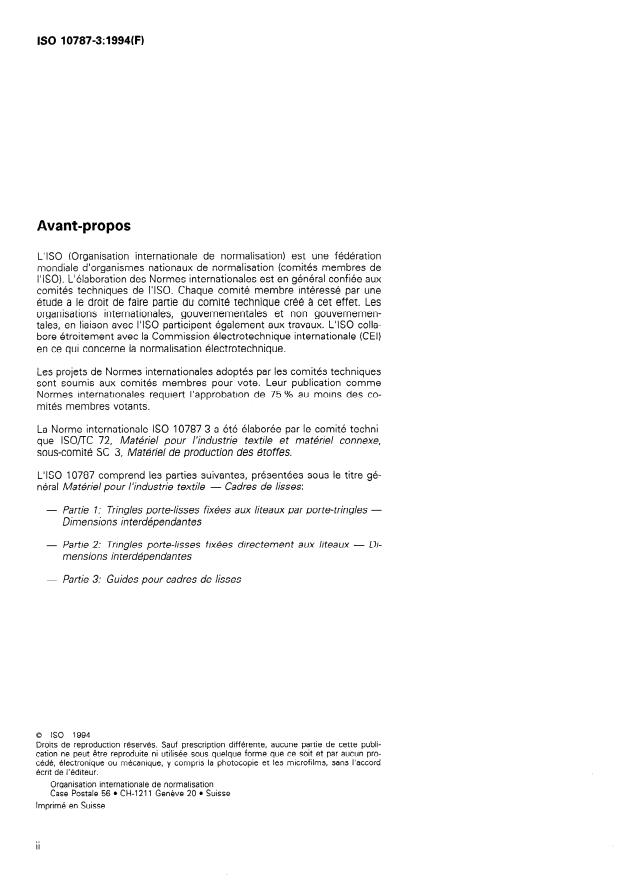

Avant-propos
