ISO 11677-1:1994
(Main)Textile machinery and accessories - Main dimensions of flat steel healds with open end loops - Part 1: C-shaped end loops
Textile machinery and accessories - Main dimensions of flat steel healds with open end loops - Part 1: C-shaped end loops
Speficies the main dimensions and tolerances of flat steel healds with open end loops (C-shaped end loops) for use in the textile industry.
Matériel pour l'industrie textile — Dimensions principales des lisses en acier plat avec boucles d'extrémités ouvertes — Partie 1: Boucles d'extrémités en forme de "C"
General Information
- Status
- Published
- Publication Date
- 16-Nov-1994
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 09-Sep-2024
- Completion Date
- 13-Dec-2025
Overview

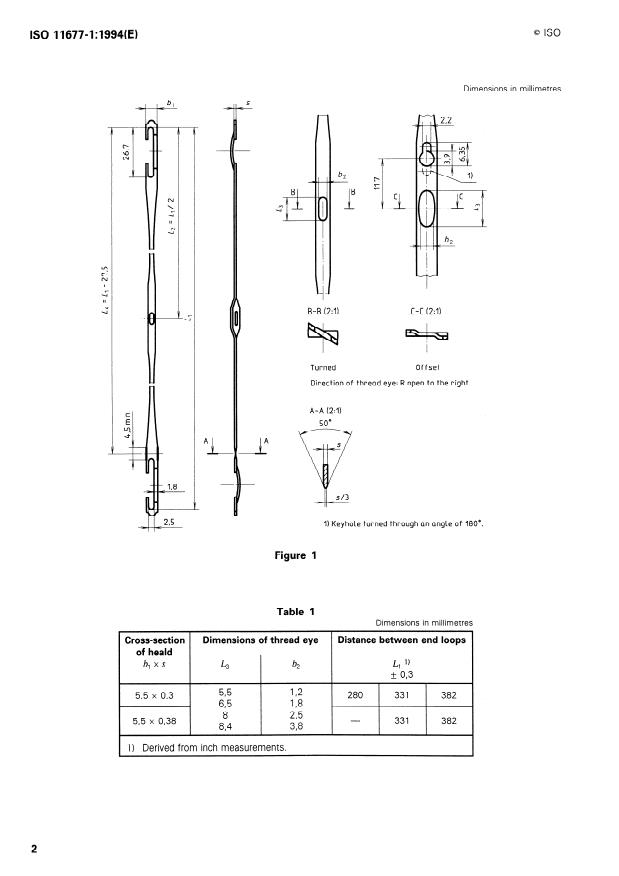

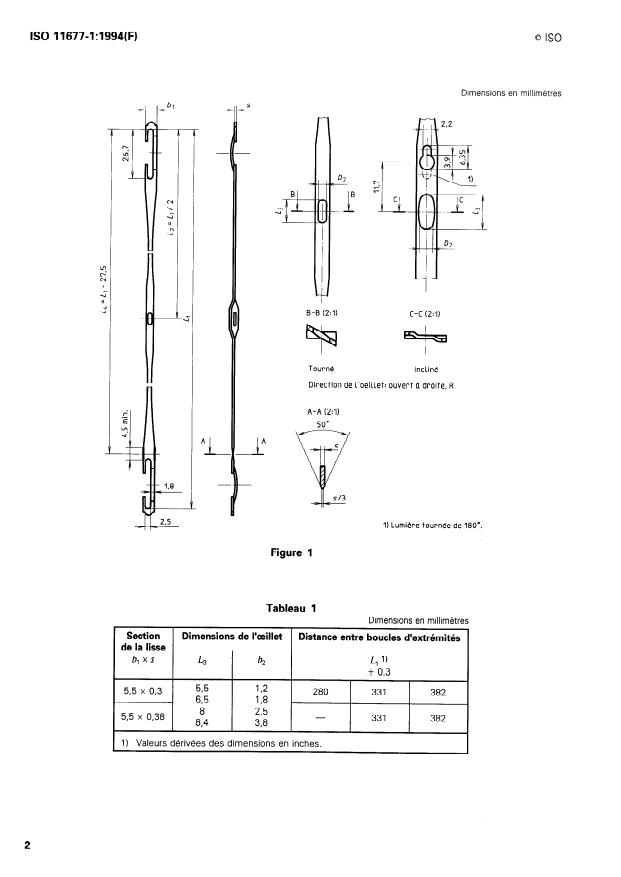

ISO 11677-1:1994 specifies the main dimensions and dimensional tolerances for flat steel healds with open end loops - specifically C-shaped end loops - used in textile machinery. The standard defines measurements in millimetres and provides diagrams (figure 1) and a table of primary dimensions (table 1) covering cross-section, thread eye geometry and spacing between end loops. Its purpose is to ensure consistent manufacturing, interchangeability and quality control for heald components used in weaving and related fabric-manufacturing equipment.
Key Topics
- Scope: Main dimensions and tolerances for flat steel healds with C-shaped open end loops.
- Dimensional definitions: Clear identification of critical features such as cross-section (b × s), thread eye form and orientation, and distance between end loops.
- Tolerances: Permitted manufacturing deviations for the specified dimensions to maintain compatibility and performance.
- Illustrations and tables: Figure(s) and table(s) showing measured views and numeric data (dimensions in millimetres) to guide production and inspection.
- Technical terminology: Standardized descriptors for heald geometry to reduce ambiguity in specifications and procurement.
Applications
ISO 11677-1:1994 is practical for organizations and activities that require accurate, repeatable heald components in textile machinery:
- Textile machinery manufacturers (OEMs) - to design looms and fixtures that accept standardized flat steel healds.
- Heald and accessory suppliers - to manufacture C-shaped end loop healds to recognized international dimensions.
- Maintenance and operations teams - to source compatible replacement healds and reduce machine downtime.
- Quality control and inspection - to verify parts against standardized dimensions and tolerances.
- Procurement and specification writers - to create clear purchase orders and technical specifications for woven-fabric production lines.
- CAD and tooling engineers - to model accurate parts and design jigs or dies consistent with standard geometries.
Benefits include improved interchangeability across vendors, reduced production errors, simplified inventory management for replacement parts, and easier international trade and compliance.
Related Standards
- ISO 11677-2:1994 - Main dimensions of flat steel healds with open end loops - Part 2: J-shaped end loops (companion document covering the alternate end-loop form).
- Prepared by ISO/TC 72 (Textile machinery and allied machinery and accessories), the standard fits into the broader suite of textile machinery dimension and accessory standards.
Keywords: ISO 11677-1:1994, flat steel healds, C-shaped end loops, textile machinery, heald dimensions, dimensional tolerances, loom healds, heald replacement parts.
ISO 11677-1:1994 - Textile machinery and accessories -- Main dimensions of flat steel healds with open end loops
ISO 11677-1:1994 - Matériel pour l'industrie textile -- Dimensions principales des lisses en acier plat avec boucles d'extrémités ouvertes
ISO 11677-1:1994 - Matériel pour l'industrie textile -- Dimensions principales des lisses en acier plat avec boucles d'extrémités ouvertes
Frequently Asked Questions
ISO 11677-1:1994 is a standard published by the International Organization for Standardization (ISO). Its full title is "Textile machinery and accessories - Main dimensions of flat steel healds with open end loops - Part 1: C-shaped end loops". This standard covers: Speficies the main dimensions and tolerances of flat steel healds with open end loops (C-shaped end loops) for use in the textile industry.
Speficies the main dimensions and tolerances of flat steel healds with open end loops (C-shaped end loops) for use in the textile industry.
ISO 11677-1:1994 is classified under the following ICS (International Classification for Standards) categories: 59.120.30 - Looms. Weaving machines. The ICS classification helps identify the subject area and facilitates finding related standards.
You can purchase ISO 11677-1:1994 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
ISO
INTERNATIONAL
STANDARD
First edition
1994-11-15
Textile machinery and accessories - Main
dimensions of flat steel healds with open
end loops -
Part 1:
C-shaped end loops
Materie1 pour I’industrie textile - Dimensions principales des lisses en
acier plat avec boucles d ’extrtSmit& ouvertes -
Partie 1: Boucles d ’extrkmitks en forme de (0
Reference number
ISO 11677=1:1994(E)

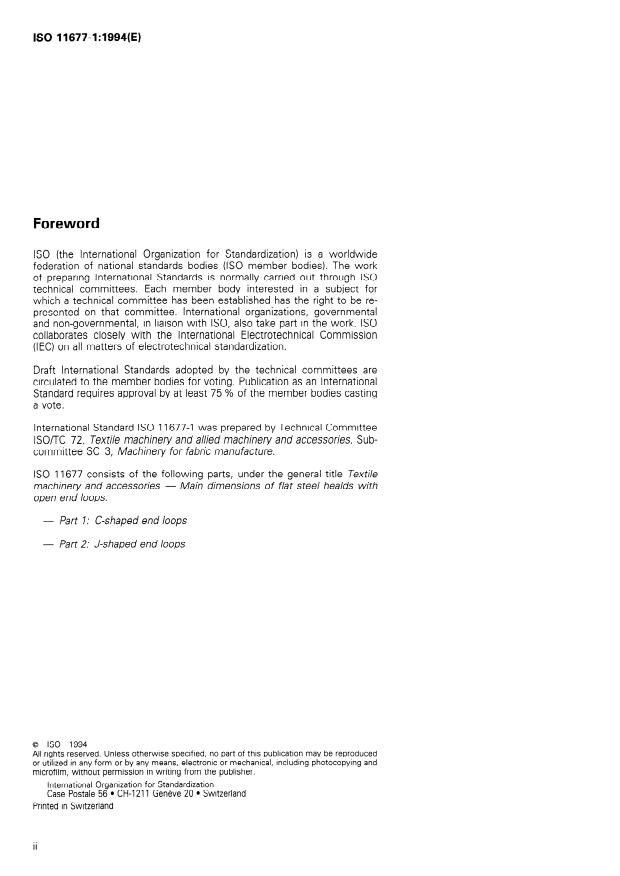

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be re-
presented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 11677-1 was prepared by Technical Committee
lSO/TC 72, Textile machinery and allied machinery and accessories, Sub-
committee SC 3, Machinery for fabric manufacture.
- Part 1: C-shaped end loops
- Part 2: J-shaped end loops
0 ISO 1994
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronie or mechanical, including photocopying and
mrcrofilm, without Permission In writing from the publisher.
I
...
NORME ISO
INTERNATIONALE 11677-l
Première édition
1994-11-15
Matériel pour l‘industrie textile -
Dimensions principales des lisses en acier
plat avec boucles d’extrémités ouvertes -
Partie 1:
Boucles d’extrémités en forme de ((0)
Textile machinety and accessories - Main dimensions of flat steel healds
with open end loops -
Part 1: C-shaped end loops
Numéro de référence
ISO 11677-I :1994(F)

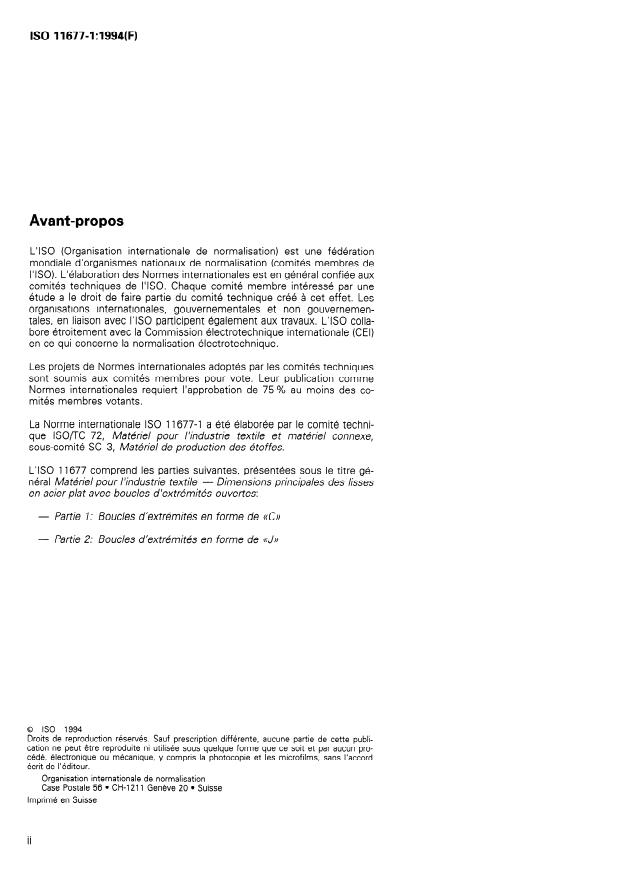

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO Il 677-l a été élaborée par le comité techni-
que ISOfTC 72, Matériel pour l’industrie textile et matériel connexe,
sous-comité SC 3, Matériel de production des étoffes.
LIS0 II 677 comprend les parties suivantes, présentées sous le titre gé-
néral Matériel pour l’industrie textile - Dimensions principales des lisses
en acier plat avec boucles d’extrémités ouvertes:
- Partie 1: Boucles d’extrémités en forme de (6)
- Partie 2: Boucles d’extrémités en forme de (~JN
0 ISO 1994
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
...
NORME ISO
INTERNATIONALE 11677-l
Première édition
1994-11-15
Matériel pour l‘industrie textile -
Dimensions principales des lisses en acier
plat avec boucles d’extrémités ouvertes -
Partie 1:
Boucles d’extrémités en forme de ((0)
Textile machinety and accessories - Main dimensions of flat steel healds
with open end loops -
Part 1: C-shaped end loops
Numéro de référence
ISO 11677-I :1994(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO Il 677-l a été élaborée par le comité techni-
que ISOfTC 72, Matériel pour l’industrie textile et matériel connexe,
sous-comité SC 3, Matériel de production des étoffes.
LIS0 II 677 comprend les parties suivantes, présentées sous le titre gé-
néral Matériel pour l’industrie textile - Dimensions principales des lisses
en acier plat avec boucles d’extrémités ouvertes:
- Partie 1: Boucles d’extrémités en forme de (6)
- Partie 2: Boucles d’extrémités en forme de (~JN
0 ISO 1994
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
...
