International Standard @ 565411
INTERNATIONAL ORGANIZATION FOR STANDAROIZATION~MEW(AYHAP0~HAR OPrAHMJAUMR il0 CTAHLIAPTM3AUMM*ORGANlSATlON INTERNATIONALE DE NORMALISATION
I
0 Information processing - Data interchange on 200 mm
(8 in) flexible disk cartridges using two-frequency
recording at 13 262 ftprad on one side -
Part I : Dimensional, physical and magnetic characteristics
Traitement de l'information - Échange d'information sur cartouches à disquette de 200 mm (8 in) utilisant un enregistrement à
double fréquence à 13 262 ftprad sur une face - Partie 1 : Caractéristiques dimensionnelles, physiques et magnétiques
First edition - 1982-12-15
%! UDC 681.327.63 Ref. No. IS0 565411-1982 (E)
!!
Descriptors : data processing, information interchange, data storage devices, magnetic disk, characteristics, dimensions, physical properties,
magnetic properties, definitions.
O
5!? Price based on 17 pages
---------------------- Page: 1 ----------------------

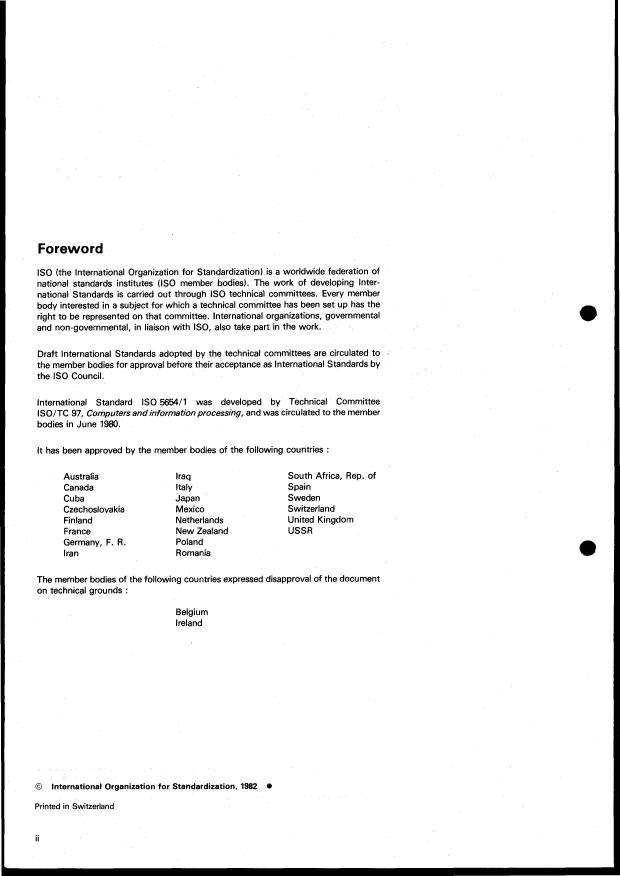

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards institutes (IS0 member bodies). The work of developing Inter-
national Standards is carried out through IS0 technical committees. Every member
body interested in a subject for which a technical committee has been set up has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council.
International Standard IS0 5654/1 was developed by Technical Committee
ISO/TC 97, Computers and information processing, and was circulated to the member
1980.
bodies in June
It has been approved by the member bodies of the following countries :
South Africa, Rep. of
Australia Iraq
Canada Italy Spain
Cuba Japan Sweden
Czechoslova kia Mexico Switzerland
United Kingdom
Finland Netherlands
France New Zealand USSR
Germany, F. R. Poland
Iran Romania
The member bodies of the following countries expressed disapproval of the document
on technical grounds :
Belgium
Ireland
O International Organization for Standardization, 1982 O
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
Contents
Page
Introduction .
1
Scope and field of application .
1
References .
1
Definitions .
1
General description .
4.1 General figures .
4.2 Main elements .
4.3 Description .
4.4 Optional features .
General requirements .
6.1 Environment and tranfiportation .
5.2 Materials . ". .
5.3 Direction of rotation .
Dimensional characteristics .
6.1 Jacket .
6.2 Liner .
6.3 Disk .
Physical characteristics .
7.1 Inflammability .
7.2 Coefficient of linear thermal expansion of the disk .
7.3 Coefficient of linear hygroscopic expansion of the disk .
7.4 Opacity .
7.5 Torque .
iii
---------------------- Page: 3 ----------------------

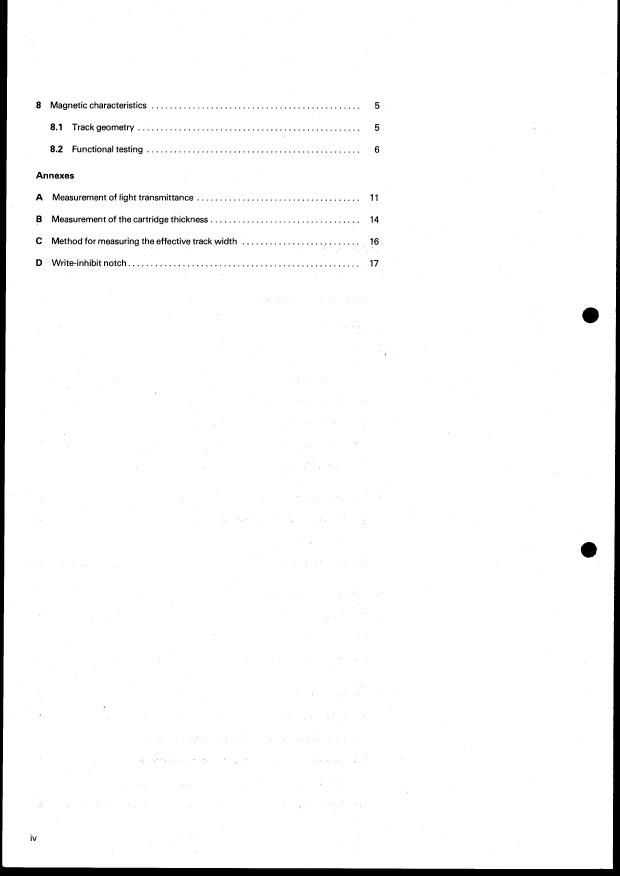

8 Magnetic characteristics . 5
8.1 Trackgeometry . 5
8.2 Functional testing . 6
Annexes
A Measurement of light transmittance . 11
B Measurement of the cartridge thickness . 14
C Method for measuring the effective track width . 16
D Write-inhibit notch . . . . . 17
IV
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD IS0 5654/1-1982 (E)
Information processing - Data interchange on 200 mm
(8 in) flexible disk cartridges using two-frequency
recording at 13 262 ftprad on one side -
Part 1 : Dimensional, physical and magnetic characteristics
O Introduction 3 Definitions
IS0 5654 specifies the characteristics of 200 mm (8 in) flexible
For the purpose of this International Standard, the following
disk cartridges recorded at 13 262 ftprad on one side using
:
definitions apply
two-frequency recording.
3.1 flexible disk : Flexible disk which accepts and retains,
IS0 5654/2 specifies the quality of recorded signals, track
layout, and the track format. on the specified side or sides magnetic signals intended for
input/output and storage purposes of information data pro-
Together with the labelling scheme specified in IS0 7665, cessing and associates systems.
IS0 5654/1 and IS0 5654/2 provide for full data interchange
between data processing systems.
3.2 reference flexible disk cartridge : Flexible disk car-
tridge arbitrarily selected for a given property for calibrating
purposes.
1 Scope and field of application
3.3 secondary reference flexible disk cartridge : Flexible
This part of IS0 5654 specifies the dimensional, physical and
disk cartridge intended for routine calibrating purposes, the
magnetic characteristics of the cartridge, so as to provide
performance of which is known and stated in relation to that of
physical interchangeability between data processing systems.
the reference flexible disk cartridge.
NOTE - Numeric values in the SI and/or Imperial measurements
system in this International Standard may have been rounded and
3.4 signal amplitude reference flexible disk cartridge :
therefore are consistent with, but not exactly equal to, each other.
Reference flexible disk cartridge selected as a standard for
Either system may be used, but the two should be neither intermixed
recording field and signal amplitude.
nor reconverted. The original design was made using the Imperial
measurement system.
NOTE - A master standard for signal amplitudes, reference fields,
overwrite and resolution characteristics has been established by the
Physikalisch-Technische Bundesanstalt (PTB), Bundesallee 100, in
2 References
Braunschweig, Germany. Secondary reference flexible disk cartridges
can be ordered from PTB under part number RM 5654 as long as
IS0 646, Information processing - 7-bit coded character set
available.
for information interchange. 1
3.5 typical field : The minimum recording field which, when
IS0 2022, information processing - is0 7-bit and 8-bit coded
applied to a flexible disk cartridge, causes a signal output equal
character sets - Code extension techniques.2)
to 95 % of the maximum average signal amplitude when taken
as a function of the recording field at the specified track and
IS0 4873, Information processing - 8-bit coded character set
flux transition frequency of that flexible disk cartridge.
for information interchange.
IS0 7665, Information processing - File structure and labelling
3.6 referenoe field : The typical field of the signal amplitude
of flexible disk cartridges for information interchange. 3)
reference flexible disk cartridge.
1) At present at the stage of draft. (Revision of IS0 646-1973.]
2) At present at the stage of draft. (Revision of IS0 2022-1973.)
3) At present at the stage of draft.
1
---------------------- Page: 5 ----------------------
IS0 5654/1-1982 (E)
3.7 test recording currents : The two recording currents 4.3 Description
between 145 % and 155 % of the currents which produce the
reference field at 250 O00 flux transitions per second (ftps) on
The jacket is of a square form. It includes a central window, an
track O0 and track 76 respectively. The first of these currents index window and a head window in both sides.
shall be used for recording on tracks O0 to 43. The second cur-
rent shall be used for recording on tracks 44 to 76 (see also 8.2).
The liner is fixed to the inside of the jacket. It comprises two
sheets of material between which the disk is held. The liner has
the same openings as the jacket.
3.8 standard reference amplitudes : The average signal
amplitudes derived from the signal amplitude reference flexible
The disk has only a central hole and an index hole.
disk cartridge at the density obtained when writing with
250 O00 ftps on track O0 and with 500 O00 ftps on track 76
using the appropriate test recording current for the track under
4.4 Optional features
test (see also 8.2).
The interchange characteristics of the jacket allow for varia-
3.9 average signal amplitude : The arithmetically-
tions of its contruction. It may include flaps, (for example,
averaged value for a track of the output voltage measured
three flaps as shown in the drawings, or none), and notches
peak-to-peak over the whole track.
along the reference edge. For conditions under which a write-
inhibit notch may be used, see annex D.
3.10 in contact : An operating condition in which the
magnetic surface of the disk intended for data storage is in
physical contact with the magnetic head.
5 General requirements
3.11 formatting : Writing the proper control information
5.1 Environment and transport
establishing the 77 physical tracks and designating the
addresses of physical records on the flexible disk's surfaces.
5.1.1 Testing environment
3.12 initialization : Writing of the volume label, the ERMAP
label, and any other information initially required to be on the
Tests and measurements made on the cartridge to check the re-
flexible disk cartridge prior to the commencement of general quirements of this International Standard shall be carried out
processing or use.
under the following conditions :
-
temperature : 23 f 2 OC (73 f 4 OF);
3.13 recording area : That area of the disk surface with
which the head may come into contact.
-
relative humidity : 40 to 60 %;
-
conditioning before testing : 24 h minimum.
4 General description
The temperature and the relative humidity shall be measured in
4.1 General figures
the air immediately surrounding the cartridge.
A typical flexible disk cartridge is represented in figures to 3 as
The stray magnetic field at any point on the disk surface,
:
follows
including that resulting from the concentrating effect of the
recording head shall not exceed 4 000 A/m (50 Oe).
-
figure 1 shows the cartridge seen from above, side O
UP;
5.1.2 Operating environment
-
figure 2 shows section A-A which is a cross-section
along the line A-A in figure 1;
Cartridges used for data interchange shall be operated under
the following conditions :
-
figure 3 shows a protective envelope with cartridge,
side 1 up.
-
temperature : 10 to 50 OC (50 to 122 OF);
4.2 Main elements
- relative humidity : 20 to 60 %;
The main elements of this flexible disk cartridge are :
- wet bulb temperature : < 29 OC (84 OF).
- the recording disk;
The temperature and the relative humidity shall be measured in
the air immediately surrounding the cartridge. It is recom-
- the liner;
mended that the rate of change of the temperature should not
exceed 20 OC (36 OF) per hour.
- the jacket.
There shall be no deposit of moisture on or in the cartridge.
The cartridge is stored in an envelope.
2
---------------------- Page: 6 ----------------------
IS0 !5654/1-1982 (E)
5.2.2 Liner
The stray magnetic field at any point on the disk surface,
including that resulting from the concentrating effect of the
recording head shall not exceed 4 O00 A/m (50 Oe).
The material of the liner shall be able to retain dust without
damage to the disk.
5.1.3 Storage environment
5.2.3 Disk
During storage, it is recommended that the cartridges are kept
the following conditions :
The disk may be constructed from any suitable material (for ex-
ample, bi-axiality oriented polyethylene terephthalate) coated
-
temperature : 4 to 53 OC (40 to 127 OF);
at least on one side with a strong and flexible layer of magnetic
material (for example, y-Fe203).
-
relative humidity : 8 to 80 %.
Each cartridge shall be in an envelope and in an upright posi- 5.2.4 Envelope
tion.
The envelope may be manufactured from any suitable material
The ambient stray magnetic field shall not exceed 4 O00 A/m
(for example, paper).
(50 Oe).
5.3 Direction of rotation
NOTE - Cartridges which have been exposed to temperatures and
humidities outside the operating condition may exhibit degraded per-
formance characteristics. Such cartridges should be subjected to a
The direction of rotation shall be counterclockwise when look-
conditioning period of not less than 24 h within the operating environ-
ing at side O.
ment prior to use.
5.1.4 Transportation f4
6 Dimensional characteristics
Responsibility for ensuring that adequate precautions are taken
The dimensional characteristics listed in sub-clauses below are
during transportation shall be with the sender. During transpor-
indicated in figures 4 to 7 as follows :
tation, the cartridge shall be in its envelope, and in a protective
package. The latter- be free from dust or extraneous mat-
- figure 4 shows the jacket;
It - have a clean interior and $ construction ûM
ter.
. It is recommended that a
ingress of dust and
-
figure 5 shows a partial cross-section of the jacket;
icient space exists between ca tridge and outer surface of
the final container, so that risk of damage due to stray
- figure 6 shows the disk;
etic fields will be negligible.
7 (rnc
It is recommended that the following conditionsdwdd noth -
figure 7 shows a cross-section of the disk.
exceeded :
All dimensions are referred to the reference edge of the car-
temperature : - 40 to 53 OC ( - 40 to 127 OF);
tridge (see figure 4).
-
maximum rate of temperature change : 20 OC (36 OF)
6.1 Jacket
per hour;
-
relative humidity : 8 to 90 %.
6.1.1 Form
No moisture shall condense in or on the cartridge.
The jacket is of a square form with angles of 90' f 30' and a
side length :
5.1.5 Handling
I, = 203,2 f 0,4 mm (8.000 f 0.015 in)
The cartridge shall stay out of its envelope for the shortest time
possible. When handling the cartridge, the operator shall not
6.1.2 Thickness
touch the exposed magnetic surfaces of the disk and shall
avoid exposing the cartridge to direct sunlight, moisture and
dust.
6.1.2.1 Jacket wall and liner
5.2 Materials
In an area defined by :
r, = 60 mm (2.36 in)
5.2.1 Jacket
r, = 85 mm (3.35 in)
The jacket may be constructed from any suitable material.
3
---------------------- Page: 7 ----------------------
IS0 56!54/1-1982 (E)
Their length shall be :
and with a probe having a diameter of 15 mm (0.59 in) applied
against the cartridge with a force of 1 N, the thickness of the
I, = 52.60 f 0,25 mm (2.071 f 0.010 in)
jacket wall and liner shall be :
el = 0,45 I 0,15 mm (0.018 f 0.005 in)
6.1.6 Reference edge profile
Within an area defined by :
6.1.2.2 Cartridge
I, = 25 mm (1 in)
The overall thickness of the cartridge shall be (see also 6.1.7) :
the reference edge shall have a convex profile, for example, be
1.2 mm (0.047 in) < e, < 2,l mm (0.083 in)
rounded off with one or more radii of 0,5 mm (0.020 in)
minimum.
measured in accordance with annex B
The cartridge shall fall freely through a gauge with a 2.6 mm
6.1.7 Construction of the jacket
(0.10 in) wide opening having flat and vertical walls and having
a depth of 150 mm (5.9 in).
If the jacket utilises flaps, their width shall be :
19 = 14 mm max. (0.550 in rnax.)
6.1.3 Central windows
The total thickness e2 of the cartridge with flaps shall satisfy the
The central windows shall have a diameter :
conditions of 6.1.2. The thickness of the flaps shall be at most
0,9 mm (0.035 in). (See also annex B.)
dl = 58,40 f 0,15 mm (2.300 f 0.005 in)
: 6.1.8 Notches
The position of their centre is defined by
12 = 101,6 f 0.3 mm (4.000 f 0.010 in) Two notches may be provided along the reference edge. If pro-
vided, they shall be entirely contained within ar
...
Norme internationale @ 565411
~4rn
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONOMEK4YHAPOnHAR OPrAHHBAUMR Il0 CTAHflAPTM3AUHHOORGANlSATlON INTERNATIONALE DE NORMALISATION
Traitement de l'information - Échange d'information sur
0
cartouches à disquette de 200 mm (8 in) utilisant un
enregistrement à double fréquence à 13 262 ftprad sur une
face -
Partie 1 : Caractéristiques dimensionnelles, physiques et
magnétiques
Information processing - Data interchange on 20 mm (8 in) flexible disk cartridges using two-frequency recording at
13 262 ftprad on one side - Part I : Dimensional, physical and magnetic characteristics
Première édition - 1982-12-15
-
U
- CDU 681.327.63 Réf. no : IS0 5654/1-19û2 (FI
P
Descripteurs : traitement de l'information, échange d'information, support de données, disque magnétique, caractéristique, propriété physique,
,L
propriété magnétique, définitions.
I
s
Prix basé sur 17 pages
---------------------- Page: 1 ----------------------

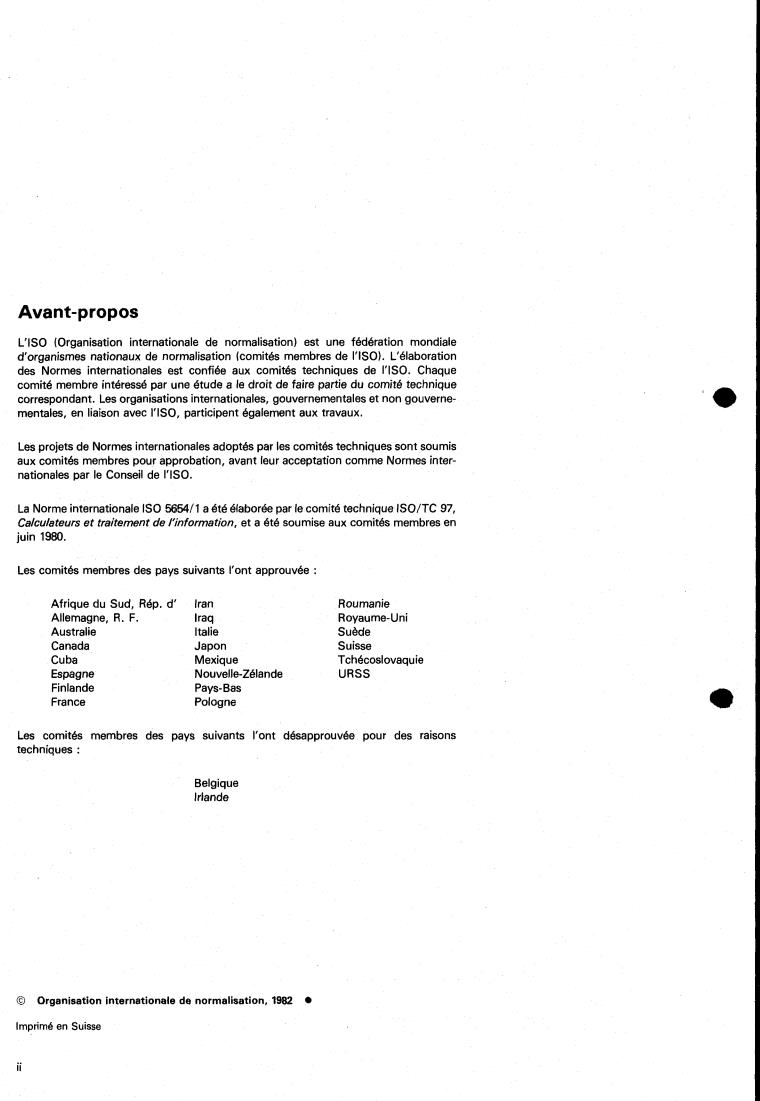

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (comités membres de I'IÇO). L'élaboration
des Normes internationales est confiée aux comités techniques de I'ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I'ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I'ISO.
La Norme internationale IS0 %54/1 a été élaborée par le comité technique ISO/TC 97,
Calculateurs et traitement de i'information, et a été soumise aux comités membres en
juin 1980.
Les comités membres des pays suivants l'ont approuvée :
Afrique du Çud, Rép. d' Iran Roumanie
Allemagne, R. F. Iraq Royaume- U ni
Australie Italie Suède
Canada Japon Suisse
Mexique Tchécoslovaquie
Cuba
Espagne Nouvelle-Zélande URSS
Finlande Pays-Bas
France Pologne
Les comités membres des pays suivants l'ont désapprouvée pour des raisons
techniques :
Be I g i q u e
Irlande
O Organisation internationale de normalisation, 1982 O
---------------------- Page: 2 ----------------------
Som mai re
Page
1
O Introduction .
1
1 Objet et domaine d'application .
2 Références. . 1
1
3 Définitions .
2
4 Description générale .
2
4.1 Figures générales. .
2
4.2 Eléments principaux .
2
4.3 Description .
2
4.4 Caractéristiques facultatives .
2
5 Spécifications générales .
2
5.1 Environnement et transport .
3
5.2 Matériaux .
3
5.3 Sens de rotation .
3
6 Caractéristiques dimensionnelles .
3
6.1 Enveloppe .
4
6.2 Garniture. .
4
6.3 Disque. .
5
7 Caractéristiques physiques .
5
7.1 Ininflammabilité .
5
7.2 Coefficient de dilatation thermique linéaire du disque .
7.3 Coefficient de dilatation hygroscopique linéaire du disque . 5
7.4 Opacité. . 5
5
7.5 Couple. .
iii
---------------------- Page: 3 ----------------------

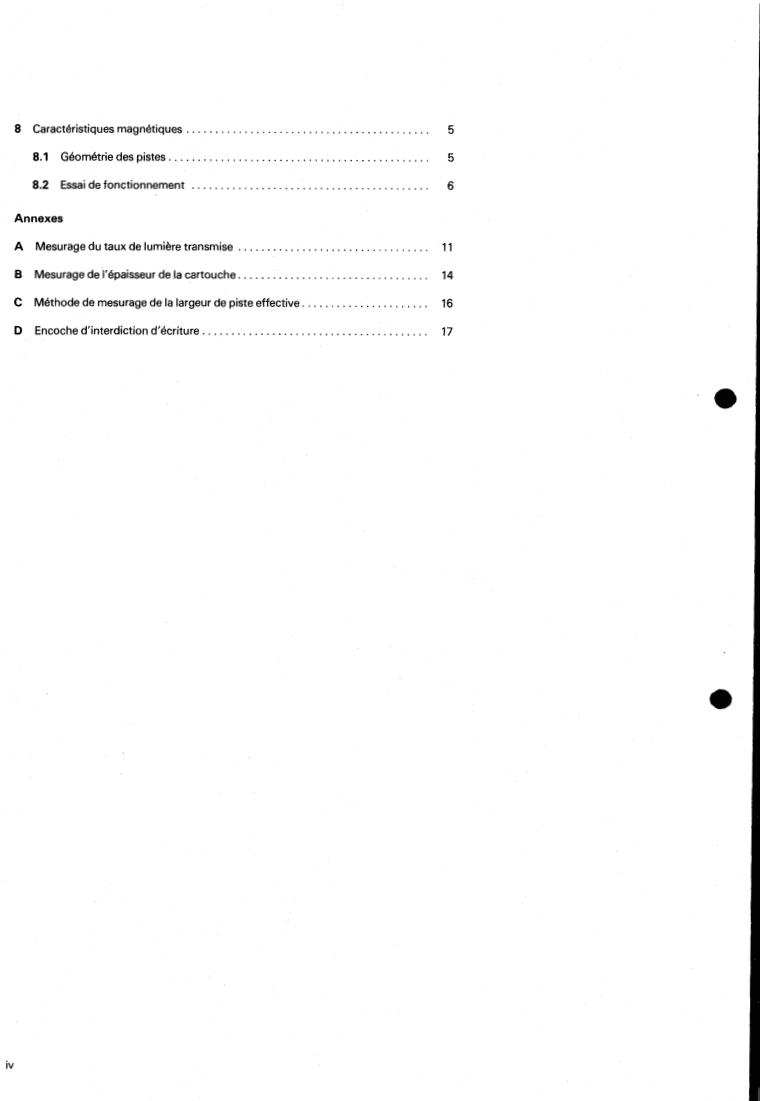

8 Caractéristiques magnétiques .
5
8.1 Géométrie des pistes .
5
8.2 Essai de fonctionnement . 6
Annexes
A Mesurage du taux de lumière transmise . 11
B Mesurage de l'épaisseur de la cartouche . 14
C Méthode de mesurage de la largeur de piste effective . 16
D Encoche d'interdiction d'écriture . 17
---------------------- Page: 4 ----------------------
IS0 !%54/1-1982 (F)
NORM E I NTE R NAT1 O NA LE
Traitement de l'information - Échange d'information sur
cartouches à disquette de 200 mm (8 in) utilisant un
enregistrement à double fréquence à 13 262 ftprad sur une
face -
Partie I : Caractéristiques dimensionnelles, physiques et
magnétiques
O Introduction IS0 4873, Traitement de l'information - Jeu de caractères
codés à 8 éléments pour /'échange d'information.
L'ISO %54 spécifie les caractéristiques des cartouches à dis-
(8 in) enregistrées à 13 262 ftprad sur une
quette de 200 mm IS0 7665, Traitement de l'information - Structure de fichier et
face, utilisant un enregistrement à double fréquence. étiquetage des cartouches à disquette pour l'échange d'infor-
mation.3)
L'ISO 5654/2 spécifie la qualité du signal enregistré, la disposi-
tion des pistes et le schéma de piste.
3 Définitions
Avec le schéma d'étiquetage spécifié dans I'ISO 7665,
I'ISO 5654/1 et I'ISO 5654/2 permettent les échanges de
Dans le cadre de la présente Norme internationale, les défini-
données entre les systèmes de traitement de l'information.
tions suivantes sont applicables :
1 Objet et domaine d'application
3.1 disquette : Disquette qui permet l'enregistrement et la
lecture sur la face désignée de transitions magnétiques et la
La présente partie de I'ISO 5654 spécifie les caractéristiques
mise en mémoire des données.
dimensionnelles, physiques et magnétiques de la cartouche
permettant l'interchangeabilité physique entre les systèmes de
3.2 cartouche à disquette de référence : Cartouche à dis-
traitement de l'information.
quette arbitrairement choisie pour les besoins d'étalonnage
O
-
d'une propriété donnée.
NOTE - Les valeurs numériques du système international et/ou du
système impérial de mesure, figurant dans la présente Norme interna-
tionale, peuvent être des valeurs arrondies et sont donc consistantes
3.3 cartouche à disquette de référence secondaire :
entre elles, sans être toutefois exactement égales. L'un ou l'autre
Cartouche à disquette prévue pour des étalonnages et dont les
système peut être utilisé, mais les deux ne doivent être ni mélangés, ni
caractéristiques sont connues et établies en fonction de celles
reconvertis.
de la cartouche à disquette de référence.
Le projet a été établi à l'origine sur la base du système impérial de
mesure.
3.4 cartouche à disquette de référence d'amplitude du
signal : Cartouche à disquette de référence choisie comme
étalon du champ d'enregistrement et de l'amplitude du signal.
2 Références
NOTE'- Le Physikalisch-Technische Bundesanstalt (PTB), Bundesal-
IS0 646, Traitement de l'information - Jeu de caractères
lee 100, à Braunschweig, Allemagne, a défini un étalon précisant les
codés à 7 éléments pour l'échange d'information. 1)
caractéristiques d'amplitudes du signai, les champs de référence, de
sur-écriture et de résolution. Des cartouches à disquette de référence
IS0 2022, Traitement de l'information - Jeux IS0 de caractè-
secondaire peuvent être commandées auprès du PTB sous le numéro
res codés à 7 éléments et à 8 éléments - Techniques d'exten-
de référence RM 5654 dans la mesure des disponibilités.
sion du code.2)
1) Actuellement au stade de projet. (Révision de I'ISO 646-1973.]
2) Actuellement au stade de projet. (Révision de I'ISO 202-1973.)
3) Actuellement au stade de projet.
1
---------------------- Page: 5 ----------------------
IS0 5654/1-1982 (FI
-
la figure 3 représente une pochette protectrice avec
3.5 champ caractéristique : Champ d'enregistrement mini-
cartouche, la face 1 vers le haut.
à une cartouche à disquette,
mum qui, lorsqu'il est appliqué
provoque un signal de sortie égal à 95 % du maximum de
l'amplitude moyenne du signal; cette amplitude moyenne est
4.2 Éléments principaux
fonction du champ d'enregistrement pour la piste indiquée à la
fréquence de transition de flux correspondante.
Les éléments principaux de cette cartouche à disquette sont les
suivants :
3.6 champ de référence : Champ caractéristique de
l'amplitude du signal de la cartouche à disquette de référence.
- le disque d'enregistrement;
- la garniture;
3.7 courants d'enregistrement d'essai : Les deux cou-
rants d'enregistrement entre 145 % et 155 % des courants qui
- l'enveloppe.
produisent le champ de référence à 250 O00 ftps sur la piste O0
et la piste 76 respectivement. Le premier de ces courants doit
La cartouche est conservée dans une pochette.
être utilisé pour l'enregistrement sur les pistes O0 à 43. Le
second courant doit être utilisé pour l'enregistrement sur les
pistes 44 à 76 (voir également 8.2).
4.3 Description
L'enveloppe est de forme carrée. Elle comprend une fenêtre
3.8 amplitudes de référence normalisées : Les amplitu-
centrale, un trou d'index, une fenêtre d'accès de tête sur les
des moyennes du signal proviennent de l'amplitude du signal
deux faces.
de la cartouche à disquette de référence à la densité résultant
O00 ftps sur la piste O0 et 500 000 ftps sur la
de l'écriture de 250
La garniture est fixée à l'intérieur de l'enveloppe. Elle comprend
piste 76 en utilisant le courant d'enregistrement d'essai appro-
deux feuilles entre lesquelles le disque est maintenu. La garni-
prié sur la piste en essai (voir également 8.2).
ture a les mêmes ouvertures que l'enveloppe.
3.9 amplitude moyenne du signal : Valeur moyenne arith-
Le disque comporte uniquement un trou central et un trou
métique de la tension de sortie mesurée crête à crête sur
d'index.
l'ensemble de la piste.
4.4 Caractéristiques facultatives
3.10 BU contact : Condition de fonctionnement dans
laquelle la surface magnétique du disque destinée au stockage
Les caractéristiques interchangeables de l'enveloppe permet-
des données est en contact physique avec la tête magnétique.
tent des variations dans sa fabrication. Elle peut inclure des
rabats (par exemple trois rabats comme indiqué sur les figures
3.11 formattage : Ccriture des données de commande
ou aucun rabat) et des encoches le long du bord de référence.
appropriées pour l'établissement physique des 7ï pistes et pour
Pour les conditions d'utilisation d'une encoche d'interdiction
désigner les adresses physiques des enregistrements sur les
d'écriture, voir l'annexe D.
faces de la disquette.
5 Spécifications générales
3.12 initialisation : Écriture de l'indicatif de volume, de
l'indicatif ERMAP et de toute autre information devant figurer
sur la disquette préalablement à toute opération de traitement
5.1 Environnement et transport
ou utilisation.
5.1.1 Conditions d'essai
zone d'enregistrement : Zone de la surface du disque
3.13
avec laquelle la tête peut entrer en contact.
Les essais et mesurages réalisés sur la cartouche pour vérifier
les spécifications de la présente Norme internationale doivent
être réalisés dans les conditions suivantes :
4 Description générale -
température : 23 f 2 OC (73 f 4 OF);
-
humidité relative : 40 à 60 %;
4.1 Figures générales
- conditionnement avant essai : 24 h minimum.
Une cartouche à disquette caracteristique est représentée aux
figures 1 à 3 comme suit :
La température et le taux d'humidité doivent être mesurés dans
l'air entourant immédiatement la cartouche.
-
la figure 1 représente la cartouche vue d'en haut, la
face O vers le haut;
Le champ magnétique environnant en tout point de la surface
du disque, y compris celui dû à l'effet de concentration de la
-
la figure 2 représente une coupe transversale A-A, le
tête d'enregistrement, ne doit pas dépasser4 O00 Ah (50 Oe).
long de la ligne A-A de la figure 1;
2
---------------------- Page: 6 ----------------------
IS0 5654/1-1982 (FI
5.1.2 Conditions de fonctionnement II ne doit pas y avoir de condensation dans ou sur la cartouche.
Les cartouches utilisées pour l'échange d'information doivent
5.1.5 Manipulation
fonctionner dans les conditions suivantes :
La cartouche doit rester hors de sa pochette le moins long-
- température : 10 à 50 OC (50 à 122 OF);
temps possible. Lors d'une manipulation de la cartouche, I'opé-
rateur ne doit pas toucher les surfaces magnétiques exposées
-
humidité relative : 20 à 60 %;
du disque et doit éviter d'exposer directement la cartouche aux
rayons du soleil, à l'humidité et à la poussière.
- température du thermomètre humide : < 29 OC (84 OF).
5.2 Matériaux
La température et le taux d'humidité doivent être mesurés dans
l'air entourant immédiatement la cartouche. II est recommandé
5.2.1 Enveloppe
que le gradient de température ne dépasse pas 20 OC (36 OF)
par heure.
L'enveloppe peut être fabriquée avec n'importe quel matériau
approprié.
II ne doit y avoir aucune condensation sur ou dans la cartouche.
5.2.2 Garniture
Le champ magnétique environnant en tout point de la surface
du disque, y compris celui dû à l'effet de concentration de la
0
Le matériau utilisé pour la garniture doit pouvoir retenir la pous-
tête d'enregistrement, ne doit pas dépasser 4OOO A/m (50 Oe).
sière sans endommager le disque.
5.1.3 Conditions de stockage
5.2.3 Disque
Pendant le stockage, il est recommandé de conserver les car-
Le disque peut être fabriqué avec n'importe quel matériau
touches dans les conditions suivantes :
approprié (par exemple, polyéthylène téréphtalate biaxial)
recouvert, au moins sur une face, d'une couche résistante et
- température : 4 à 53 OC (40 à 127 OF);
flexible de matériau magnétique (par exemple y-Fe203).
- humidité relative : 8 à 80 %.
5.2.4 Pochette
Chaque cartouche doit être dans une pochette et doit être
maintenue en position verticale.
La pochette peut être fabriquée avec n'importe quel matériau
approprié (par exemple, du papier).
Le champ magnétique environnant ne doit pas dépasser
4 O00 A/m (50 Oe).
5.3 Sens de rotation
NOTE - Les cartouches exposées à des températures et à des taux
Le sens de rotation doit être contraire au sens des aiguilles
d'humidité non compris dans la fourchette des conditions de fonction-
d'une montre lorsqu'on regarde la face O.
nement peuvent présenter des caractéristiques de fonctionnement
dégradées. De telles cartouches doivent être soumises à une période
de conditionnement de 24 h au moins dans les conditions de fonction-
6 Caracteristiques dimensionnelles
(I) nement avant utilisation.
Les caractéristiques dimensionnelles citées dans les paragra-
5.1.4 Transport
phes suivants sont indiquées aux figures 4 à 7, à savoir :
La responsabilité concernant les précautions adéquates à pren- -
la figure 4 montre l'enveloppe;
dre pendant le transport relève de l'expéditeur. Pendant le
-
la figure 5 montre une coupe transversale partielle de
transport, la cartouche doit se trouver dans sa pochette, et
dans un emballage de protection. Celui-ci ne doit comporter ni l'enveloppe;
poussière, ni corps protubérant. II doit être propre intérieure-
- la figure 6 montre le disque;
ment et son mode de fabrication doit empêcher toute entrée de
poussière et d'eau. II est recommandé de laisser un espace suf-
- la figure 7 montre une coupe transversale du disque.
fisant entre la cartouche et la surface externe de l'emballage
final, afin que tout risque de dommage dû aux champs magné-
Toutes les dimensions sont prises à partir du bord de référence
tiques environnants soit négligeable.
de la cartouche (voir figure 4).
II est recommandé de ne pas dépasser les conditions sui-
6.1 Enveloppe
vantes :
- température : -40 à 53 OC (-40 à 127 OF);
6.1.1 Forme
- gradient maximal de température : 20 OC (36 OF) par
L'enveloppe doit être de forme carrée avec des angles de
heure; 90° f 30' et un côté de longueur
- humidité relative : 8 à 90 %.
il = 203,2 f 0,4 mm (8,000 f 0,015 in)
3
---------------------- Page: 7 ----------------------
Dimensions
6.1.2 Épaisseur
La largeur des fenêtres d'accès de tête est :
6.1 -2.1 Enveloppe et garniture
l6 = 12,7 f 0,l mm (O,$OO f 0,005 in)
Dans une surface définie par :
Les rayons nominaux de ledrs extrémités sont :
,
rl = 60 mm (2.36 in)
r3 = 6,35 mm (0,250 in)
r2 = 85 mm (3,35 in)
Leur longueur est :
et avec un palpeur de 15 mm (0,s in) de diamètre appliqué
I, = 52,60 I 0,25 mm (2,071 I 0,010 in)
contre la cartouche avec une force de 1 N, l'épaisseur de
:
l'enveloppe et de la garniture doit être
6.1.6 Profil du bord de reference
el = 0,45 I 0,15 mm (0,018 I 0,005 in)
Dans un espace défini par :I
6.1.2.2 Cartouche
Is = 25 mm (1 in),
L'épaisseur totale de la cartouche doit être (voir également
le bord de référence doit avoir une coupe convexe, par exemple
6.1.7) :
être arrondi avec un ou plusieurs rayons de 0,5 mm (0,020 in)
minimum.
1,2 mm (0,047 in) < e, < 2,l mm (0,083 in)
6.1.7 Fabrication de l'enveloppe
mesurée suivant l'annexe B.
Si l'enveloppe utilise des @bats, leur largeur doit être la sui-
La cartouche doit tomber en chute libre à travers une jauge
vante :
ayant une ouverture large de 2,6 mm (0,lO in), des parois
planes et verticales, et une profondeur de 150 mm (5,9 in).
l9 = 14 mm max. (0,550 in max.)
6.1.3 Fenêtres centrales
L'épaisseur totale e, de la aartouche avec les rabats doit satis-
faire aux conditions de 6.1.2. L'épaisseur des rabats doit être de
Le diamètre des fenêtres centrales est défini par :
0,9 rnm (0,035 in) maximum (voir également annexe Bi.
di = 58.40 I 0,15 mm (2,300 I 0,005 in)
6.1.8 Encoches
I
la position de leurs centres est définie par :
II peut y avoir deux encodhes le long du bord de référence.
Dans ce cas, elles doivenk se trouver entièrement dans les
l2 = 101,6 f 0,3 mm (4,OOO f 0,010 in)
:
zones définies par
6.1.4 Trous d'index
I,, = 81,6 mm max. (322 in max.)
Emplacement
I,, = 9
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
