ISO 945-1:2019
(Main)Microstructure of cast irons — Part 1: Graphite classification by visual analysis
Microstructure of cast irons — Part 1: Graphite classification by visual analysis
This document specifies a method of classifying the microstructure of graphite in cast irons by comparative visual analysis. The purpose of this document is to provide information about the method of graphite classification. It is not intended to give information on the suitability of cast-iron types and grades for any particular application. The particular material grades are specified mainly by mechanical properties and, in the case of austenitic and abrasion resistant cast irons, by their chemical composition. The interpretation of graphite form and size does not allow a statistically valid statement on the fulfilment of the requirements specified in the relevant material standard.

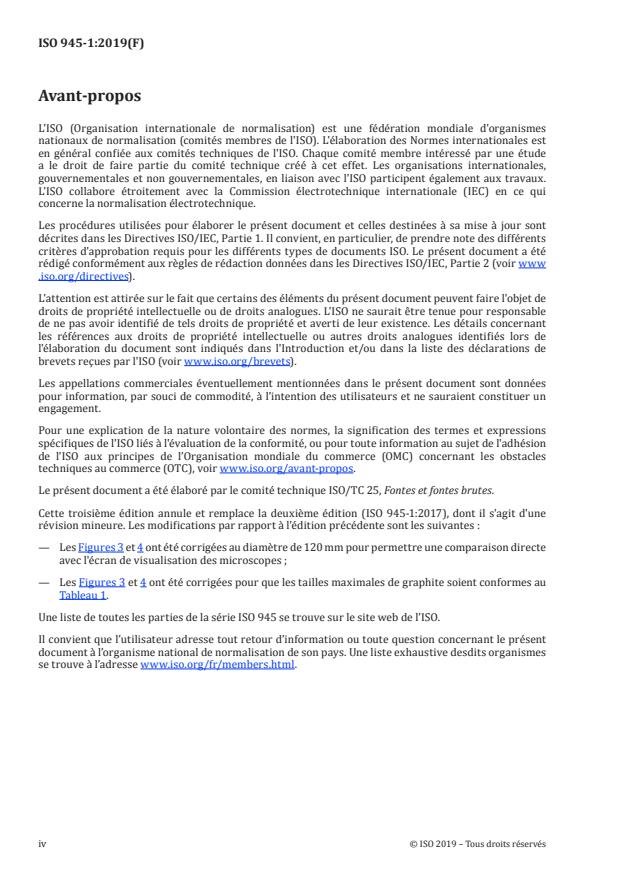

Microstructure des fontes — Partie 1: Classification du graphite par analyse visuelle
Le présent document spécifie une méthode de classification de la microstructure du graphite dans les fontes par analyse visuelle comparative. L'objectif du présent document est d'apporter des informations sur la méthode de classification du graphite. Il n'est pas destiné à donner des informations sur l'aptitude des types et des nuances de fonte, pour une application particulière. Les nuances particulières des matériaux sont spécifiées principalement par des propriétés mécaniques et, dans le cas des fontes austénitiques et des fontes résistant à l'usure par abrasion, par leur composition chimique. L'interprétation de la forme et de la taille du graphite ne permet pas de prévoir de manière statistiquement valable que les exigences spécifiées dans la norme de matériau concernée seront satisfaites.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 945-1
Third edition
2019-06
Microstructure of cast irons —
Part 1:
Graphite classification by visual
analysis
Microstructure des fontes —
Partie 1: Classification du graphite par analyse visuelle
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 General . 1
4.1 Designation system for classifying graphite in cast irons . 1
4.2 Form . 2
4.3 Distribution . 3
4.4 Size . 4
4.5 Visual classification of graphite .23
5 Sampling and sample preparation .23
5.1 Samples taken from a casting .23
5.2 Sample preparation .23
6 Procedure for graphite classification .23
6.1 Procedure for visual classification of graphite .23
6.2 Evaluation of the analysis results .24
7 Reference images .24
7.1 General .24
7.2 Reference images for graphite form .24
7.3 Reference images for the distribution of graphite (form I) .24
7.4 Reference images for graphite size .24
8 Designation of graphite by form, distribution and size .25
8.1 Designation system .25
8.2 Designation of different graphite sizes within a casting .25
8.3 Designation of mixed graphite forms, distributions and sizes .26
8.4 Designation of unclassified graphite forms .26
8.5 Nodule count .26
9 Report .27
Annex A (informative) Typical graphite forms in cast-iron materials — Examples of
photomicrographs .28
Annex B (informative) Distribution of flake (lamellar) graphite (form I) — Examples of
photomicrographs .29
Annex C (informative) Common terminology and main occurrences concerning graphite in
cast irons .30
Bibliography .32

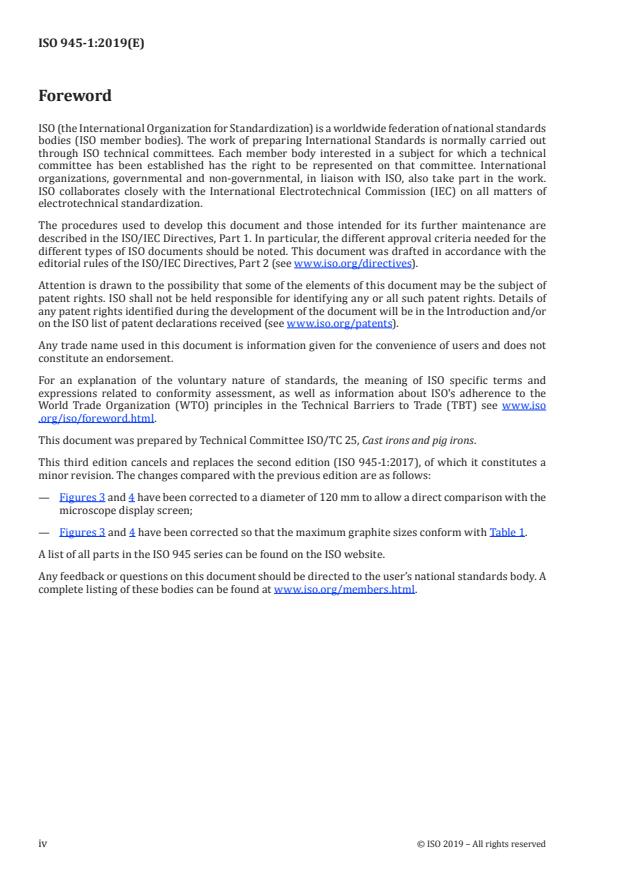

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 25, Cast irons and pig irons.
This third edition cancels and replaces the second edition (ISO 945-1:2017), of which it constitutes a
minor revision. The changes compared with the previous edition are as follows:
— Figures 3 and 4 have been corrected to a diameter of 120 mm to allow a direct comparison with the
microscope display screen;
— Figures 3 and 4 have been corrected so that the maximum graphite sizes conform with Table 1.
A list of all parts in the ISO 945 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
Introduction
Microstructure designation is a useful feature that provides a means of classifying the graphite form,
distribution and size in cast irons.
Graphite classification by visual analysis is a well-established method which is well recognized within
the foundry industry as a means of quickly determining the overall graphite microstructure of a cast
iron casting.
INTERNATIONAL STANDARD ISO 945-1:2019(E)
Microstructure of cast irons —
Part 1:
Graphite classification by visual analysis
1 Scope
This document specifies a method of classifying the microstructure of graphite in cast irons by
comparative visual analysis.
The purpose of this document is to provide information about the method of graphite classification. It
is not intended to give information on the suitability of cast-iron types and grades for any particular
application.
The particular material grades are specified mainly by mechanical properties and, in the case of
austenitic and abrasion resistant cast irons, by their chemical composition. The interpretation
of graphite form and size does not allow a statistically valid statement on the fulfilment of the
requirements specified in the relevant material standard.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 General
4.1 Designation system for classifying graphite in cast irons
When cast iron materials are examined under a microscope in accordance with this document, the
graphite shall be classified by the following:
a) its form, designated by Roman numbers I to VI (see Figure 1 and Annex A);
b) its distribution, designated by capital letters A to E (see Figure 2 and Annex B); the graphite
distribution designation is only specified for grey cast irons (form I);
c) its size, designated by numbers 1 to 8 (see Figures 3, 4 and 5 and Table 1).
NOTE Figures 1 to 5 show only the outlines and not the structure of the graphite.
4.2 Form
Magnification × 100
Figure 1 — Reference images for principal graphite forms in cast irons
2 © ISO 2019 – All rights reserved
4.3 Distribution
Magnification × 100
Figure 2 — Reference images for graphite distribution (form I)
4.4 Size
Magnification × 100
a) Reference image for graphite size 1: ≥ 1 mm (form I)
4 © ISO 2019 – All rights reserved
Magnification × 100
b) Reference image for graphite size 2: 0,5 mm to < 1 mm (form I)
Magnification × 100
c) Reference image for graphite size 3: 0,25 mm to < 0,5 mm (form I)
6 © ISO 2019 – All rights reserved
Magnification × 100
d) Reference image for graphite size 4: 0,12 mm to < 0,25 mm (form I)
Magnification × 100
e) Reference image for graphite size 5: 0,06 mm to < 0,12 mm (form I)
8 © ISO 2019 – All rights reserved
Magnification × 100
f) Reference image for graphite size 6: 0,03 mm to < 0,06 mm (form I)
Magnification × 100
g) Reference image for graphite size 7: 0,015 mm to < 0,03 mm (form I)
10 © ISO 2019 – All rights reserved
...
