ISO 1083:1976
(Main)Spheroidal graphite or nodular graphite cast iron
Spheroidal graphite or nodular graphite cast iron
Fonte à graphite sphéroïdal ou à graphite nodulaire
General Information
Relations
Buy Standard
Standards Content (Sample)
@ 1083
INTERNATIONAL STANDARD
‘aie
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION .\If X I\ H \i’O,lHhr( Vi’l 4liIf3hULlA no CTAH34PTMSAUHH .ORGANISATION INTERNATIONALE DE NORMALISATlOh
,
.-
L
Spheroidal graphite or nodular graphite cast iron
Fonte à graphite sphéroïdal ou à graphite nodulaire
First edition - 1976-11-01
-
- w UDC 669.131.89.004.1 Ref. No. IS0 1083-1976 (E)
Q
z
Descriptors : iron and steel products, cast iron, nodular graphite cast iron. spheroidal graphite cast iron, materials specifications, mechanical
M
m
properties, tests, tension tests, impact tests, hardness tests, test specimen conditioning.
0
E
Price based on 5 pages
r.
---------------------- Page: 1 ----------------------

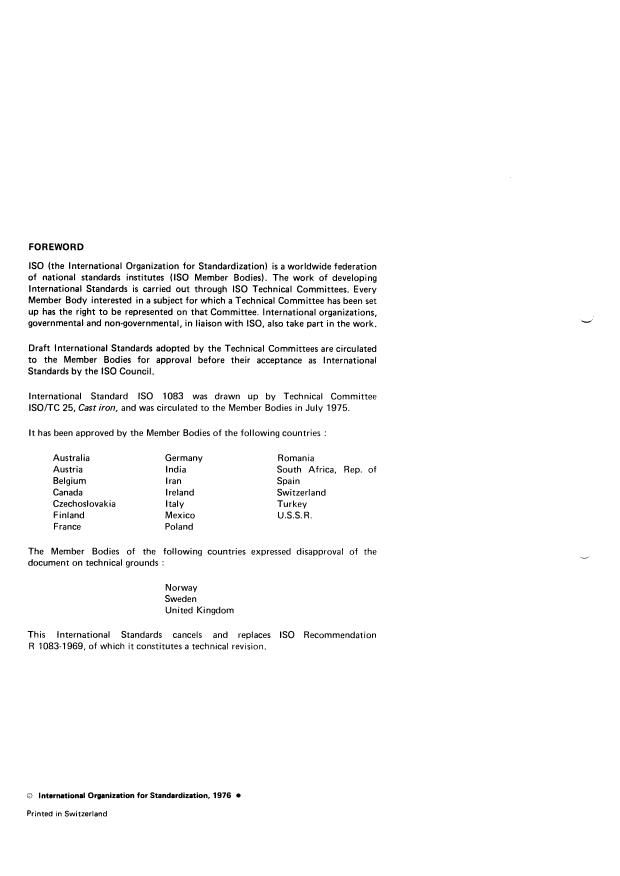

FOREWORD
IS0 (the International Organization for Standardization) is a worldwide federation
of national standards institutes (IS0 Member Bodies). The work of developing
International Standards is carried out through IS0 Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval before their acceptance as International
Standards by the IS0 Council.
International Standard IS0 1083 was drawn up by Technical Committee
ISO/TC 25, Cast iron, and was circulated to the Member Bodies in July 1975.
It has been approved by the Member Bodies of the following countries :
Australia Germany Romania
Austria India South Africa, Rep. of
Belgium Iran Spain
Canada Ireland Switzerland
Czechoslovakia Italy Turkey
Finland Mexico U.S.S.R.
France Poland
The Member Bodies of the following countries expressed disapproval of the
Y
document on technical grounds :
Norway
Sweden
United Kingdom
This International Standards cancels and replaces IS0 Recommendation
R 1083-1969, of which it constitutes a technical revision.
O International Organization for Standardization, 1976
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STAN DARD IS0 1083-1976 (E)
Spheroidal graphite or nodular graphite cast iron
1 SCOPE AND FIELD OF APPLICATION TABLE 1 - Tensile strength, proof stress, elongation properties
and additional information
This International Standard relates to spheroidal graphite or
I I For information only
nodular graphite cast iron the classification of which has
Tensile
0,2 % Elon-
been prepared on the basis of the mechanical properties.
strength woof stress gation**
hardnes 'redominant
Grade
This International Standard applies only to spheroidal R, min. min. A min.
value structural
L
cast into sand moulds or moulds of compar-
graphite iron
ranges consti tuent
able thermal diffusivity. N/mmz*
-
300-2 800 Pearlite or
cast iron is a casting material, iron and
Spheroidal graphite
tempered
carbon based, the latter element being present principally
structure
as graphite particles in spheroidal form' ).
700-2 700
Pearlite
300-3 Pearlite -
600
2 REFERENCES
ferrite
500-7 500 170-24 1 Ferrite t
ISOIR 79, Brinell hardness test for steel and cast iron.
pearlite
IS0 82, Steel - Tensile testing.
100-1 2
400 250 Ferrite
IS0 83, Steel - Charpy impact test (U-notch).2)
370-1 7 370 230 Ferrite
-
*
1 Nimm2 - 1 MPa
IS0 148, Steel - Charpy impact test (V-n~tch).~)
Elongation is measured on a gauge length Lo = 5 d where d is
IS0 945, Cast iron - Designation of microstructure of
the original diameter of the test piece
graphite .
3 PRODUCTION
L
The method of producing spheroidal graphite cast iron, its
composition and, if applicable, the heat treatment, are left
to the discretion of the manufacturer, who shall ensure that
the property requirements given in this International
Standard are complied with for the grade required in the
Minimum impact values at
order.
However, for cast iron to be used in special applications,
Tensile Elon-
the chemical composition and heat treatment may be the
strength gation
in accordance in accordance
subject of an agreement between the manufacturer and the
R, min. A min.
with IS0 14.8 with figure 5
purchaser.
Mean Mean Individual
Individual
value (on value (on
value
value
4 MECHANICAL PROPERTIES
% 3 tests) 3 tests)
Nimmz"
17 13 11 15 13
370
This International Standard relates to six grades of sphe-
roidal graphite cast iron, the mechanical properties of
which shall be as given in tables 1 and 2. 1 N/rnmZ 1 MPa
1) Corresponding to Form VI of IS0 945.
2) At present at the stage of draft. (Revision of ISO/R 83.)
3) At present at the stage of draft. (Revision of ISO/R 148.)
1
---------------------- Page: 3 ----------------------

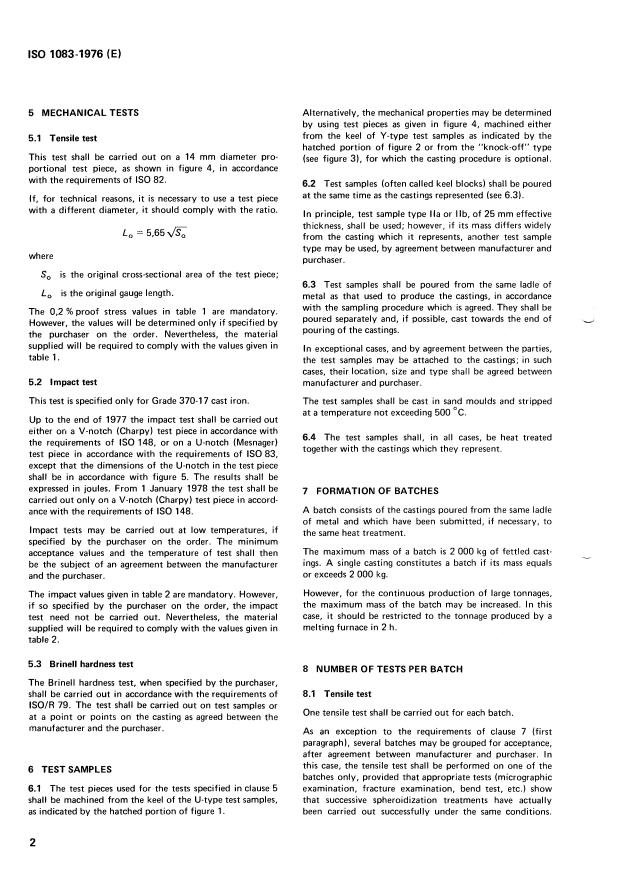

IS0 1083-1976 (E)
5 MECHANICAL TESTS Alternatively, the mechanical properties may be determined
by using test pieces as given in figure 4, machined either
from the keel of Y-type test samples as indicated by the
5.1 Tensile test
hatched portion of figure 2 or from the "knock-off" type
This test shall be carried out on a 14 mm diameter pro-
(see figure 31, for which the casting procedure is optional.
portional test piece, as shown in figure 4, in accordance
with the requirements of IS0 82.
6.2 Test samples (often called keel blocks) shall be poured
at the same time as the castings represented (see 6.3).
If, for technical reasons, it is necessary to use a test piece
with a different diameter, it should comply with the ratio.
In principle, test sampie type Ila or Ilb, of 25 mm effective
thickness, shall be used; however, if its mass differs widely
Lo = 5,65G
from the casting which it represents, another test sample
type may be used, by agreement between manufacturer and
where
purchaser.
So is the original cross-sectional area of the test piece;
6.3 Test samples shall be poured from the same ladle of
Lo is the original gauge length.
metal as that used to produce the castings, in accordance
with the sampling procedure which is agreed. They shall be
The 0.2 %proof stress values in table 1 are mandatory.
poured separately and, if possible, cast towards the end of
However, the values will be determined only if specified by
pouring of the castings.
the purchaser on the order. Never
...
NORME INTERNATIONALE 1083
I NT ERN AT I ON A LE O E NORM A il SAT I O %
STAN DARD IZAT I O N I A 1\ H 4 IV 11 ti 4 i1 O PI 4 ti lf3 4 Il II A no ( T 9 H 14 PTIl34 UI1 if .ORGAN I SAT ION
INTER NAT1 ONA L ORGANIZATION FOR
L
Fonte à graphite sphéroïdal ou à graphite nodulaire
Spheroidal graphite or nodular graphite cast iron
Première édition - 1976-1 1-01
-
U
-
CDU 669.131.89.004.1 Réf. no IS0 1083-1976 (F)
Co
l-
m
-
Descripteurs : produit sidérurgique. fonte, fonte à graphite nodulaire, fonte à graphite spheroidal, specification de matière, propriété méca-
m
m
nique, essai, essai de traction, essai au choc, essai de dureté. préparation de spécimen d’essai.
0
U
v)
Prix base sur 5 pages
.\I
---------------------- Page: 1 ----------------------

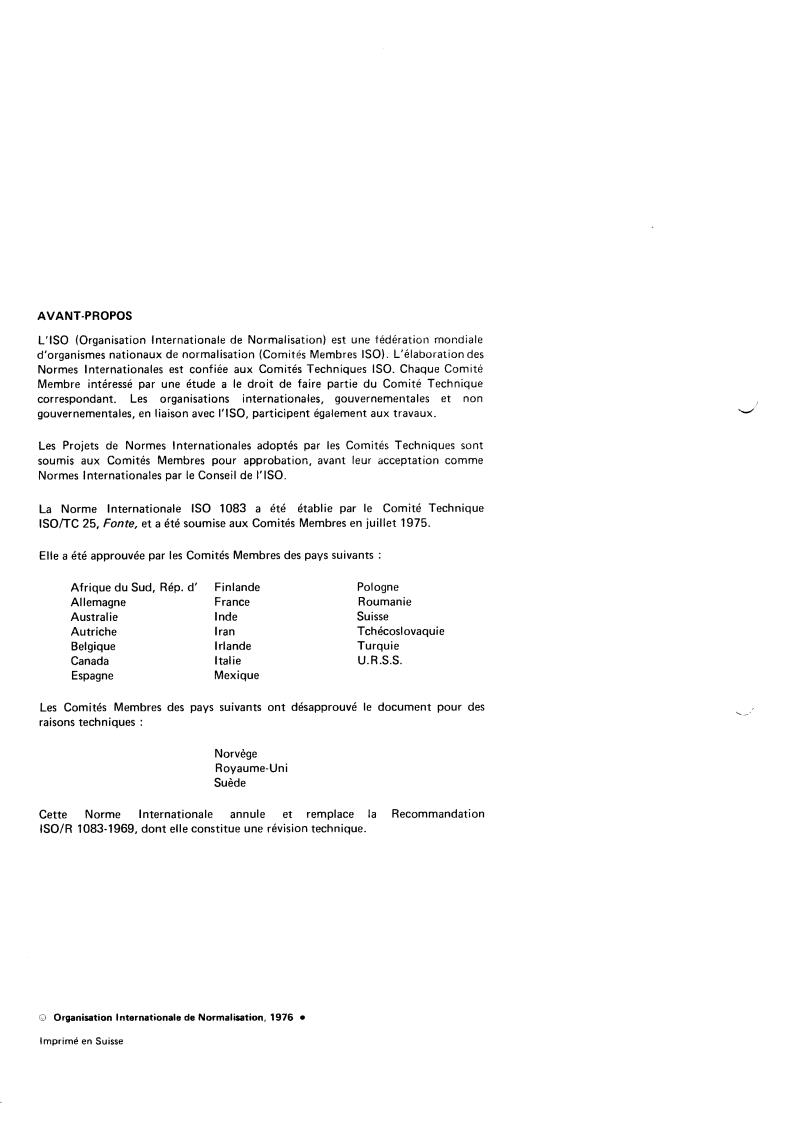

AVANT-PROPOS
L'ISO (Organisation Internationale de Normalisation) est une tédération rnondiale
d'organismes nationaux de normalisation (Comités Membres ISO). L'élaboration des
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I'ISO, participent égaiement aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I'ISO.
La Norme Internationale IS0 1083 a été établie par le Comité Technique
lSO/TC 25, Fonte, et a été soumise aux Comités Membres en juillet 1975.
Elle a été approuvée par les Comités Membres des pays suivants :
Finlande Pologne
Afrique du Sud, Rép. d'
Allemagne France Roumanie
Australie Inde Suisse
Tchécoslovaquie
Autriche Iran
Turquie
Belgique Irlande
Canada Italie U.R.S.S.
Espagne Mexique
Les Comités Membres des pays suivants ont désapprouvé le document pour des
raisons techniques :
Norvège
Royaume-Uni
Suède
Cette Norme Internationale annule et remplace la Recommandation
ISO/R 1083-1969, dont elle constitue une révision technique.
C2 Organisation Internationale de Normalisation, 1976 0
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE IS0 1083-1976 (F)
Fonte à graphite sphéroïdal ou à graphite nodulaire
4 CAR ACTE R ISTIQUES MECAN IQU ES
1 OBJET ET DOMAINE D'APPLICATION
La présente Norme Internationale concerne la fonte à La présente Norme Internationale comprend six grades de
graphite sphéro'idal ou à graphite nodulaire dont la classi- fonte à graphite sphéroïdal dont les caractéristiques méca-
fication est établie, ci-après, sur la base des Caractéristiques niques doivent être celles des tableaux 1 et 2.
mécaniques.
TABLEAU 1 ~ caractéristiques de résistance a la traction,
limite conventionnelle d'élasticité,
Elle s'applique uniquement au graphite sphéroïdal coulé
allonsement et indications sur Iémentaires
dans des moules en sable ou dans des moules ayant une
-
diffusivité thermique comparable.
in catif
411onge.
Valeurs
La fonte à graphite sphéroïdal est un matériau de moulage
:onstituant
ment**
typiques
Grade
à base de fei- et de carbone, ce dernier element étant
irédominani
A min.
de la
présent surtout à l'état de particules de graphite sphé- de la
dureté
structure
roïdall ).
% Brinell
N/mmz* 1 N/mm2*
2 Perlite ou
800-2 800 1 480 248-352
structure
de revenu
7 O0 420 2 229-302 Perlite
2 REFERENCES 700-2
Perlite +
600-3 600 370 3 192-269
ISOIR 79, Essai de dureté Brinell pour lacier et la fonte.
ferr I te
IS0 82, Acier - Essai de traction.
Ferrite t
500-7 7 170-241
perlite
IS0 83, Acier - Essaide résilience Charpy (Entaille en U)?)
< 201 Ferrite
400-11 12
IS0 148, Acier - Essai de résilience Charpy (Entaille
17 < 179 Ferrite
370-17
en V).3)
IS0 945, Fonte - Désignation de la microstructure du
graphite.
Valeurs minimales d'énergie de choc à
3 ELABORATION
température ambiante (23 i 5 "C)
J
Le mode d'élaboration de la fonte à graphite sphéro'idal,
Résistance
ainsi que sa composition et le traitement thermique éven- Entaille en U
Allonge- Entaille en V
à la
ment (Charpy) suivant (Mesnager)
tuel, sont laissés au choix du producteur qui doit prendre
traction
I'ISO 148 selon figure 5
A min.
toutes dispositions utiles pour que les Caractéristiques
R, min. -
définies dans la présente Norme Internationale soient
I Valeur
Valeur
Valeur Valeur
respectées pour le type précisé dans la commande.
moyenne moyenne
indivi- indivi-
(sur , (sur
duelle duelle
Toutefois, pour les fontes destinées à des emplois parti-
N/mm2* % 3 essais) ~ 3 essais)
.
culiers, la composition chimique et le traitement thermi-
17 13 11 15 13
370
que pourront faire l'objet d'une entente entre le client et
1 N/mm2 ~ 1 MPa
le producteur.
1) Correspondant à la forme VI de I'ISO 945.
2) Actuellement au stade de projet. (Révision de I'ISO/R 83.)
3) Actuellement au stade de projet. (Révision de I'ISO/R 148.)
1
---------------------- Page: 3 ----------------------

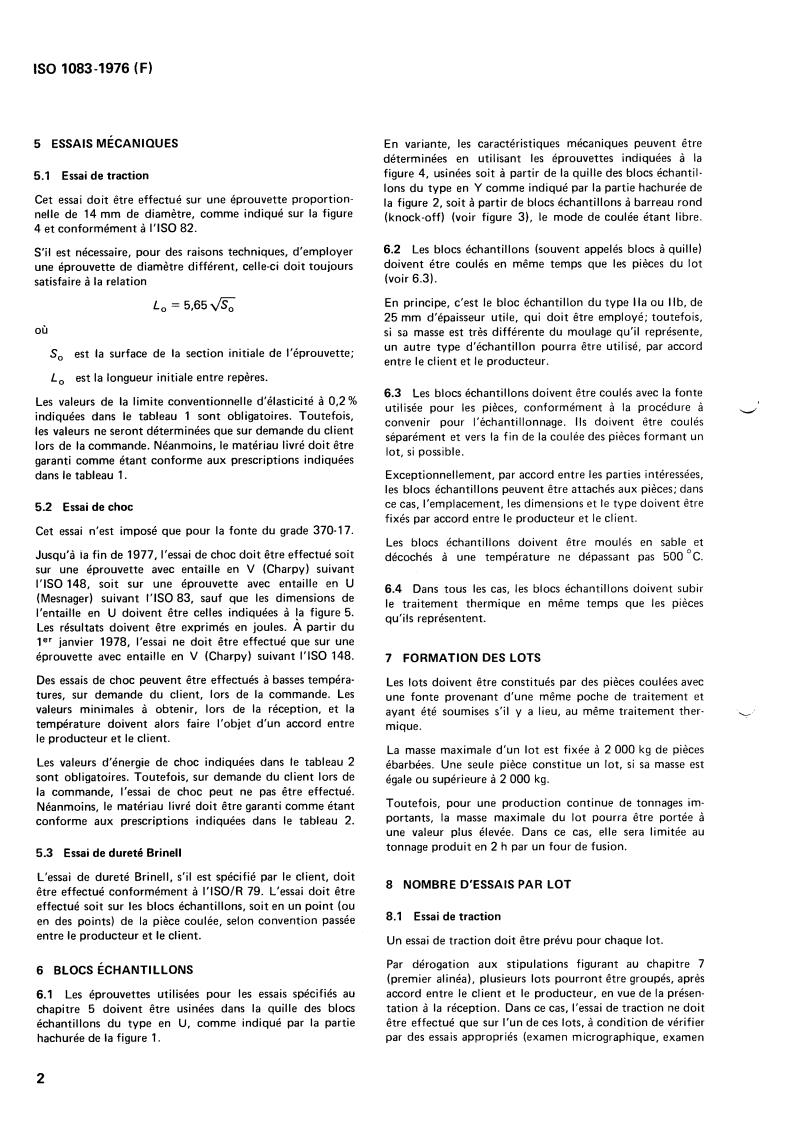

IS0 1083-1976 (FI
5 ESSAIS MÉCANIQUES En variante, les caractéristiques mécaniques peuvent être
déterminées en utilisant les éprouvettes indiquées à la
figure 4, usinées soit à partir de la quille des blocs échantil-
5.1 Essai de traction
lons du type en Y comme indiqué par la partie hachurée de
Cet essai doit être effectué sur une éprouvette proportion-
la figure 2, soit à partir de blocs échantillons à barreau rond
nelle de 14 mm de diamètre, comme indiqué sur la figure
(knock-off) (voir figure 31, le mode de coulée étant libre.
4 et conformément à I‘ISO 82.
6.2 Les blocs échantillons (souvent appelés blocs à quille)
S‘il est nécessaire, pour des raisons techniques, d’employer
doivent étre coulés en même temps que les pièces du lot
une éprouvette de diamètre différent, celle-ci doit toujours
(voir 6.3).
satisfaire à la relation
En principe, c’est le bloc échantillon du type Ila ou Ilb, de
Lo = 5,656
25 mm d‘épaisseur utile, qui doit être employé; toutefois,
où
si sa masse est très différente du moulage qu‘il représente,
un autre type d’échantillon pourra être utilisé, par accord
So est la surface de la section initiale de l‘éprouvette;
entre le client et le producteur.
Lo est la longueur initiale entre repères.
6.3 Les blocs échantillons doivent être coulés avec la fonte
Les valeurs de la limite conventionnelle d‘élasticité à 0,2 %
utilisée pour les pièces, conformément à la procédure à
indiquées dans le tableau 1 sont obligatoires. Toutefois,
convenir pour l’échantillonnage. Ils doivent être coulés
les valeurs ne seront déterminées que sur demande du client
et vers la fin de la coulée des pièces formant un
séparément
lors de la commande. Néanmoins, le matériau livré d
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
